1. АСТУЭ Служба энергоменеджмента

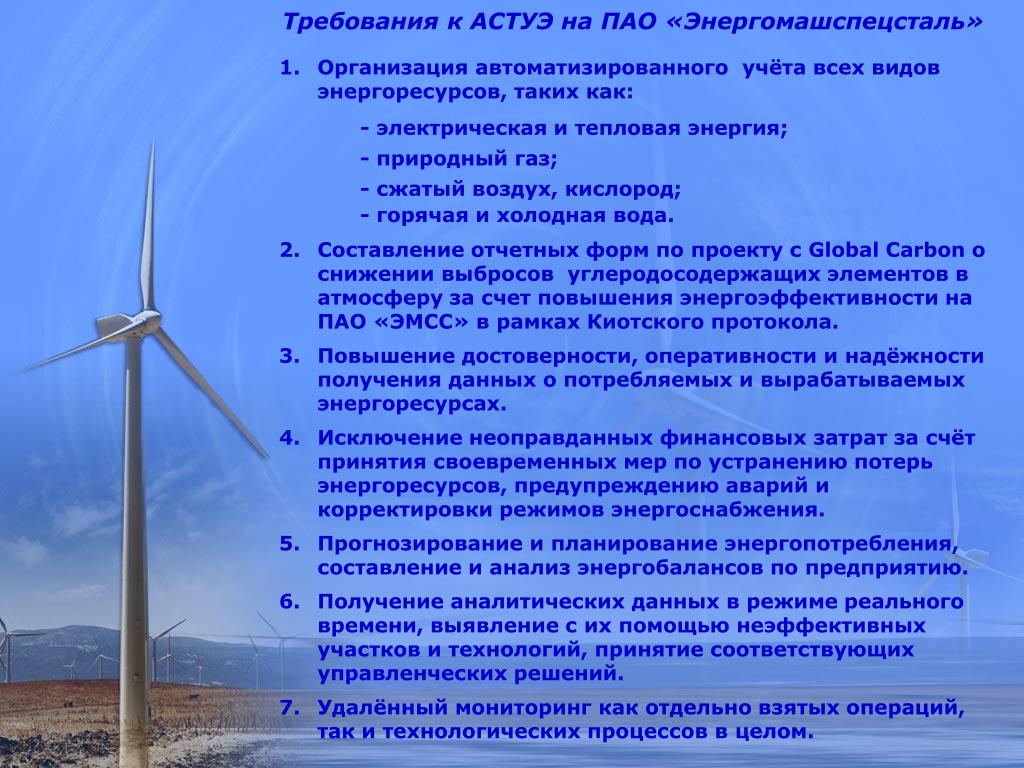

2. Требования к АСТУЭ на ПАО «Энергомашспецсталь» Организация автоматизированного учёта всех видов энергоресурсов, таких как: - электрическая и тепловая энергия; - природный газ; - сжатый воздух, кислород; - горячая и холодная вода. Составление отчетных форм по проекту с Global Carbon о снижении выбросов углеродосодержащих элементов в атмосферу за счет повышения энергоэффективности на ПАО «ЭМСС» в рамках Киотского протокола. Повышение достоверности, оперативности и надёжности получения данных о потребляемых и вырабатываемых энергоресурсах. Исключение неоправданных финансовых затрат за счёт принятия своевременных мер по устранению потерь энергоресурсов, предупреждению аварий и корректировки режимов энергоснабжения. Прогнозирование и планирование энергопотребления, составление и анализ энергобалансов по предприятию. Получение аналитических данных в режиме реального времени, выявление с их помощью неэффективных участков и технологий, принятие соответствующих управленческих решений. Удалённый мониторинг как отдельно взятых операций, так и технологических процессов в целом.

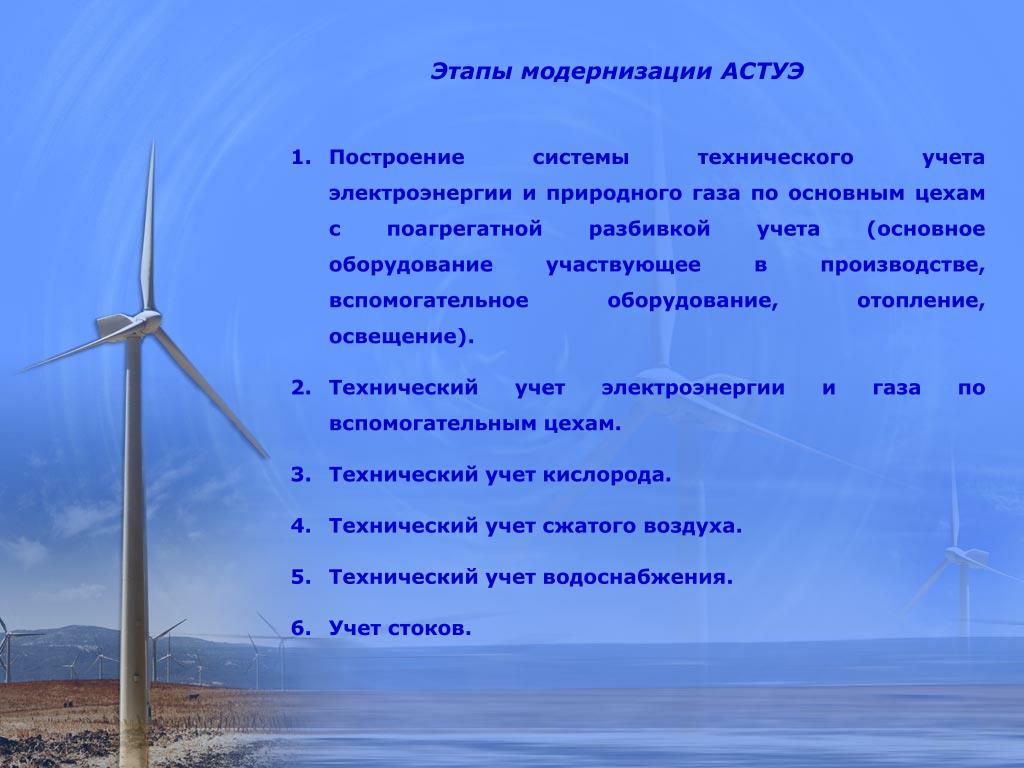

3. Этапы модернизации АСТУЭ Построение системы технического учета электроэнергии и природного газа по основным цехам с поагрегатной разбивкой учета (основное оборудование участвующее в производстве, вспомогательное оборудование, отопление, освещение). Технический учет электроэнергии и газа по вспомогательным цехам. Технический учет кислорода. Технический учет сжатого воздуха. Технический учет водоснабжения. Учет стоков.

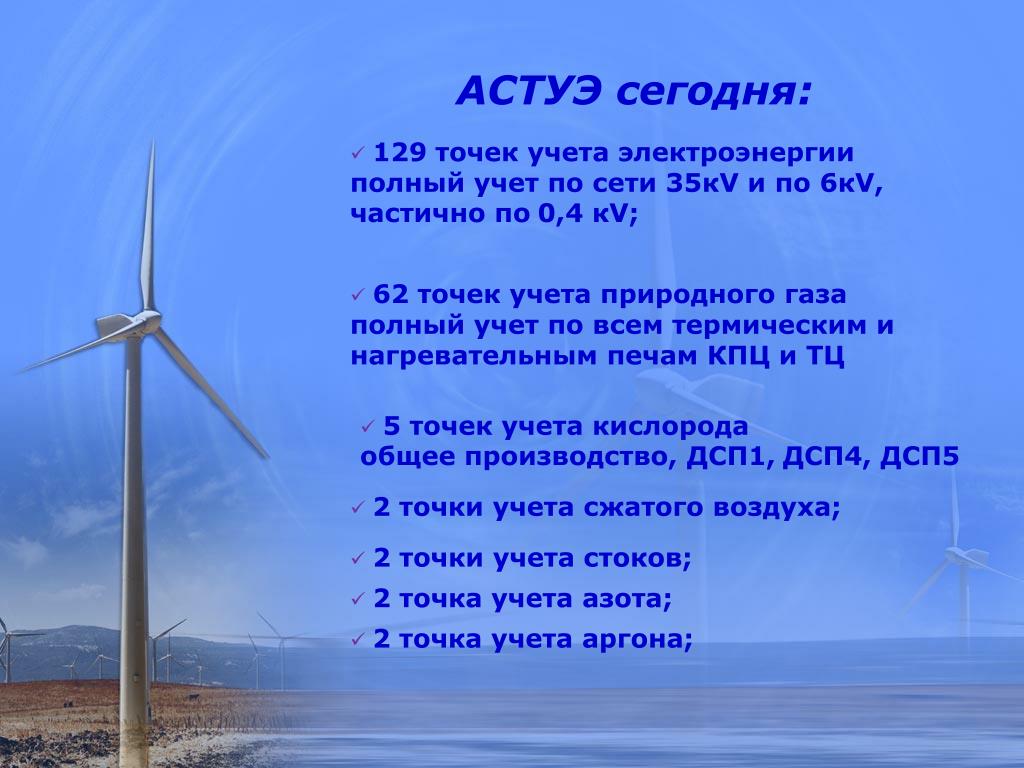

4. АСТУЭ сегодня: • 129 точек учета электроэнергии • полный учет по сети 35кV и по 6кV, • частично по0,4 кV; • 62 точек учета природного газа • полный учет по всем термическим и нагревательным печам КПЦ и ТЦ • 5 точек учета кислорода • общее производство, ДСП1,ДСП4, ДСП5 • 2 точки учета сжатого воздуха; • 2 точки учета стоков; • 2 точка учета азота; • 2 точка учета аргона;

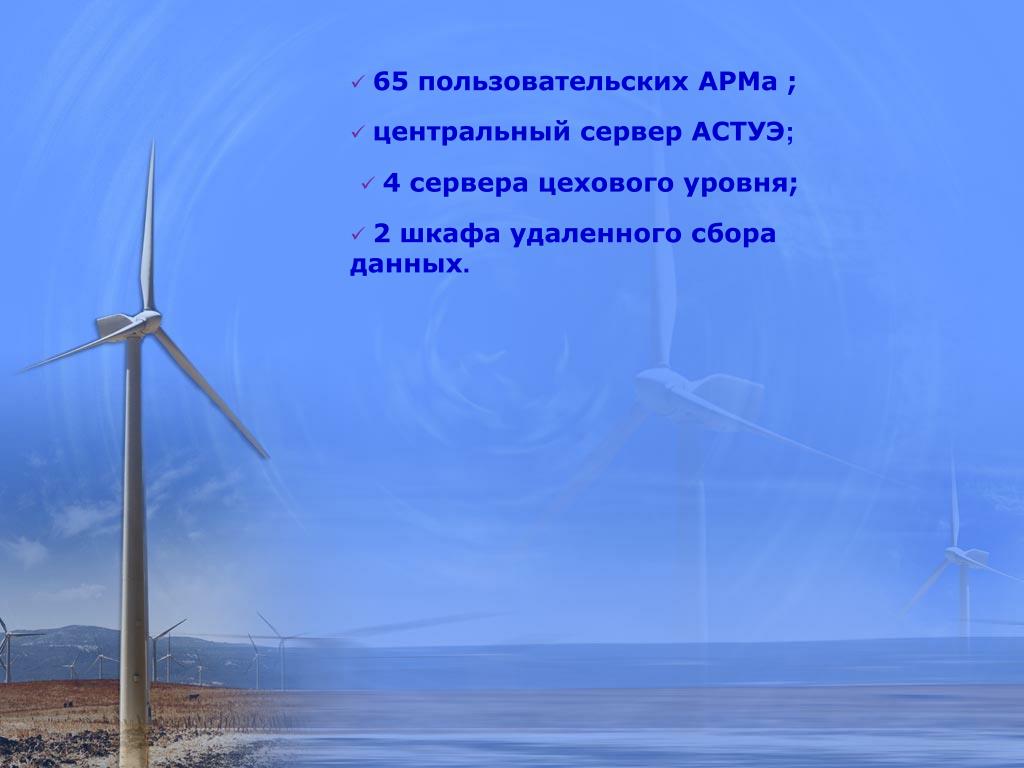

5. 65 пользовательских АРМа ; • центральный сервер АСТУЭ; • 4 сервера цехового уровня; • 2 шкафа удаленного сбора данных.

6. Структурная схема технических средств АСТУЭ

7. Как видно из приведенной диаграммы, основным потребителем природного газа на ПАО «Энергомашспецсталь» является КПЦ-1. Соответственно, первоочередным объектом совершенствования системы АСТУЭ, является КПЦ-1.

8. Из приведенной диаграммы видно, что основным потребителем электроэнергии на ПАО «Энергомашспецсталь» является ЭСПЦ. Соответственно, модернизация системы АСТУЭ в ЭСПЦ является одной из первоочередных задач.

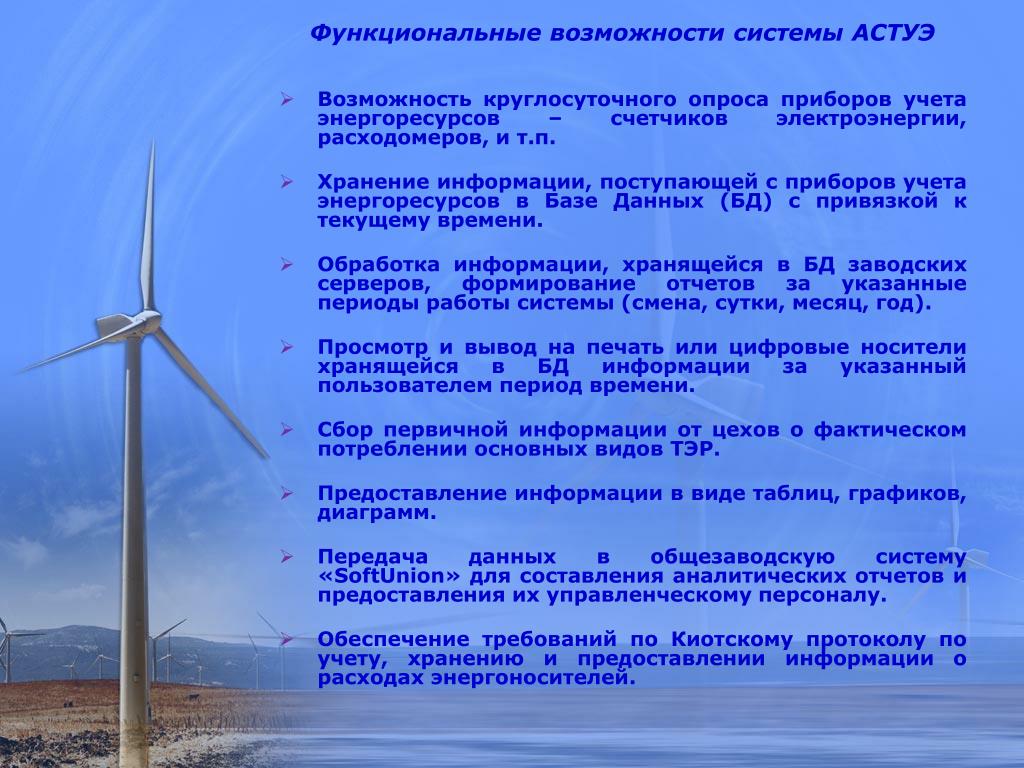

9. Функциональные возможности системы АСТУЭ • Возможность круглосуточного опроса приборов учета энергоресурсов – счетчиков электроэнергии, расходомеров, и т.п. • Хранение информации, поступающей с приборов учета энергоресурсов в Базе Данных (БД) с привязкой к текущему времени. • Обработка информации, хранящейся в БД заводских серверов, формирование отчетов за указанные периоды работы системы (смена, сутки, месяц, год). • Просмотр и вывод на печать или цифровые носители хранящейся в БД информации за указанный пользователем период времени. • Сбор первичной информации от цехов о фактическом потреблении основных видов ТЭР. • Предоставление информации в виде таблиц, графиков, диаграмм. • Передача данных в общезаводскую систему «SoftUnion» для составления аналитических отчетов и предоставления их управленческому персоналу. • Обеспечение требований по Киотскому протоколу по учету, хранению и предоставлении информации о расходах энергоносителей.

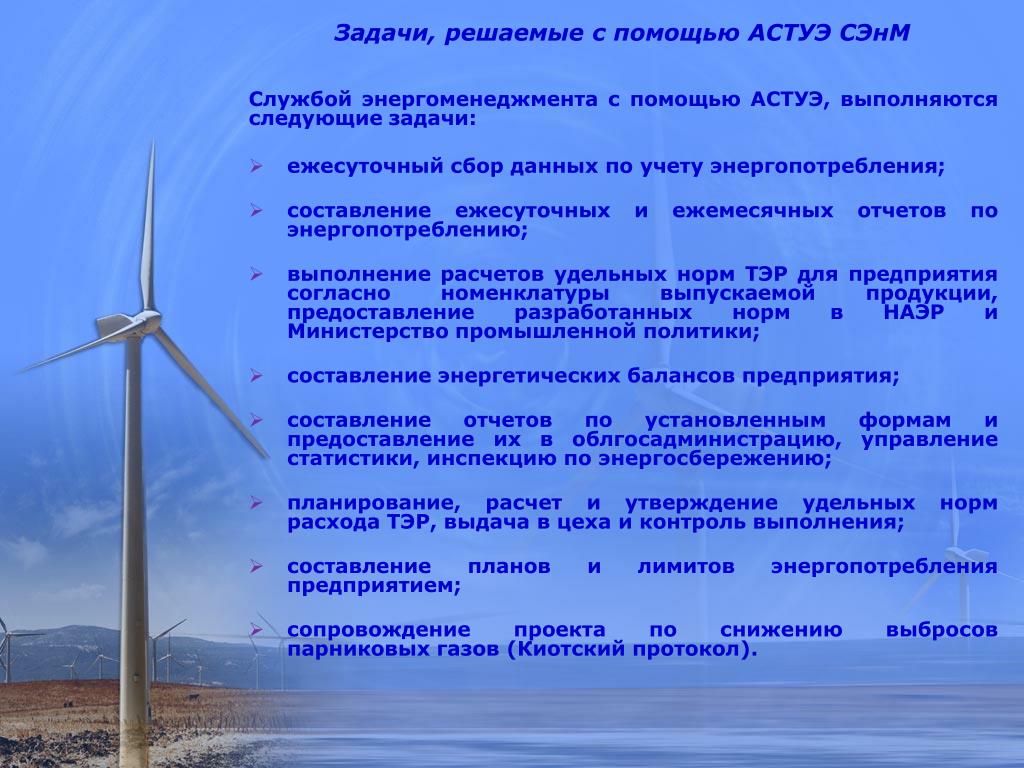

10. Задачи, решаемые с помощью АСТУЭСЭнМ • Службой энергоменеджмента с помощью АСТУЭ, выполняются следующие задачи: • ежесуточный сбор данных по учету энергопотребления; • составление ежесуточных и ежемесячных отчетов по энергопотреблению; • выполнение расчетов удельных норм ТЭР для предприятия согласно номенклатуры выпускаемой продукции, предоставление разработанных норм в НАЭР и Министерство промышленной политики; • составление энергетических балансов предприятия; • составление отчетов по установленным формам и предоставление их в облгосадминистрацию, управление статистики, инспекцию по энергосбережению; • планирование, расчет и утверждение удельных норм расхода ТЭР, выдача в цеха и контроль выполнения; • составление планов и лимитов энергопотребления предприятием; • сопровождение проекта по снижению выбросов парниковых газов (Киотский протокол).

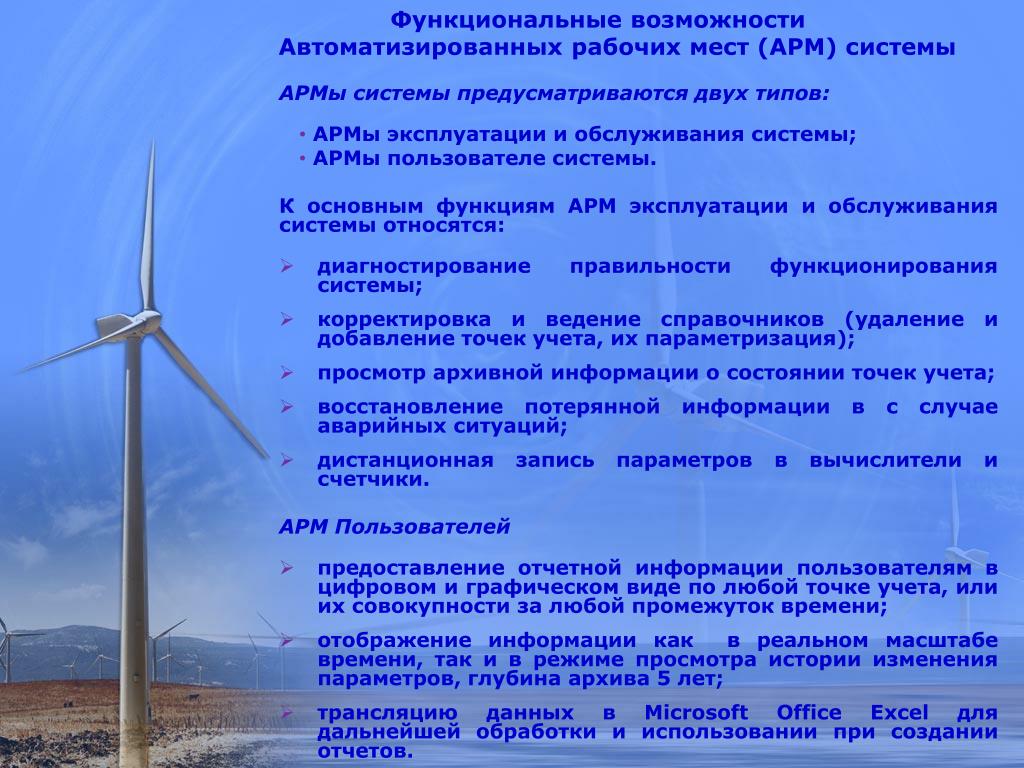

11. Функциональные возможности Автоматизированных рабочих мест (АРМ) системы • АРМы системы предусматриваются двух типов: • АРМы эксплуатации и обслуживания системы; • АРМыпользователе системы. • К основным функциям АРМ эксплуатации и обслуживания системы относятся: • диагностирование правильности функционирования системы; • корректировка и ведение справочников (удаление и добавление точек учета, их параметризация); • просмотр архивной информации о состоянии точек учета; • восстановление потерянной информации в с случае аварийных ситуаций; • дистанционная запись параметров в вычислители и счетчики. • АРМ Пользователей • предоставление отчетной информации пользователям в цифровом и графическом виде по любой точке учета, или их совокупности за любой промежуток времени; • отображение информации как в реальном масштабе времени, так и в режиме просмотра истории изменения параметров, глубина архива 5 лет; • трансляцию данных в Microsoft Office Excel для дальнейшей обработки и использовании при создании отчетов.

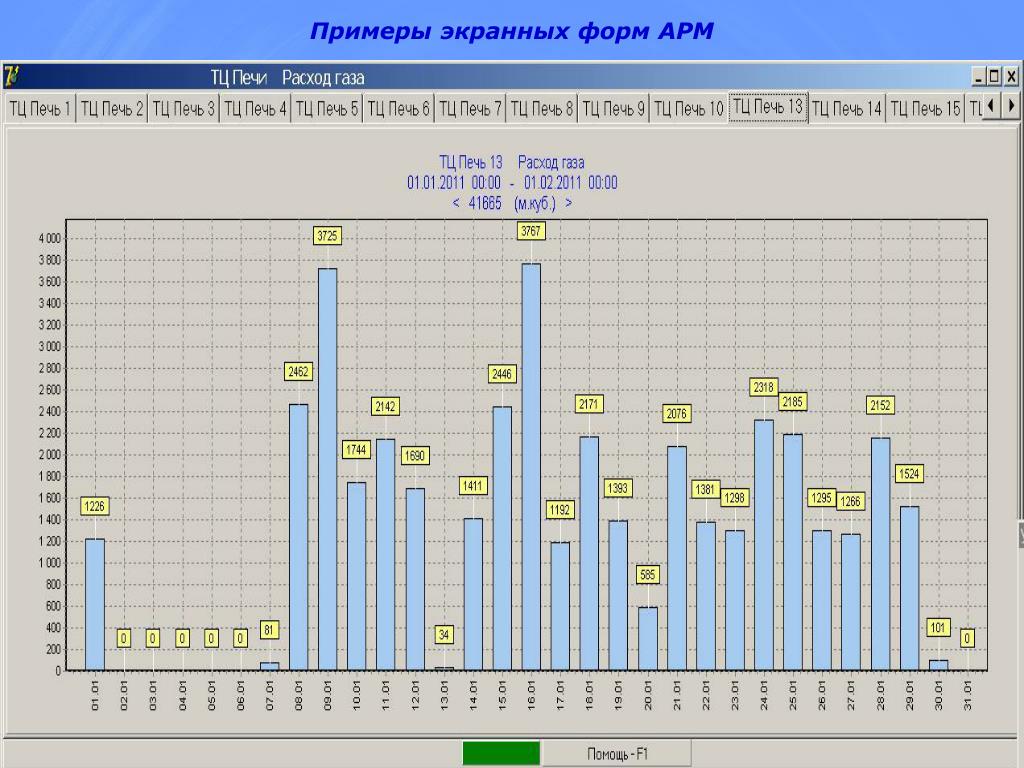

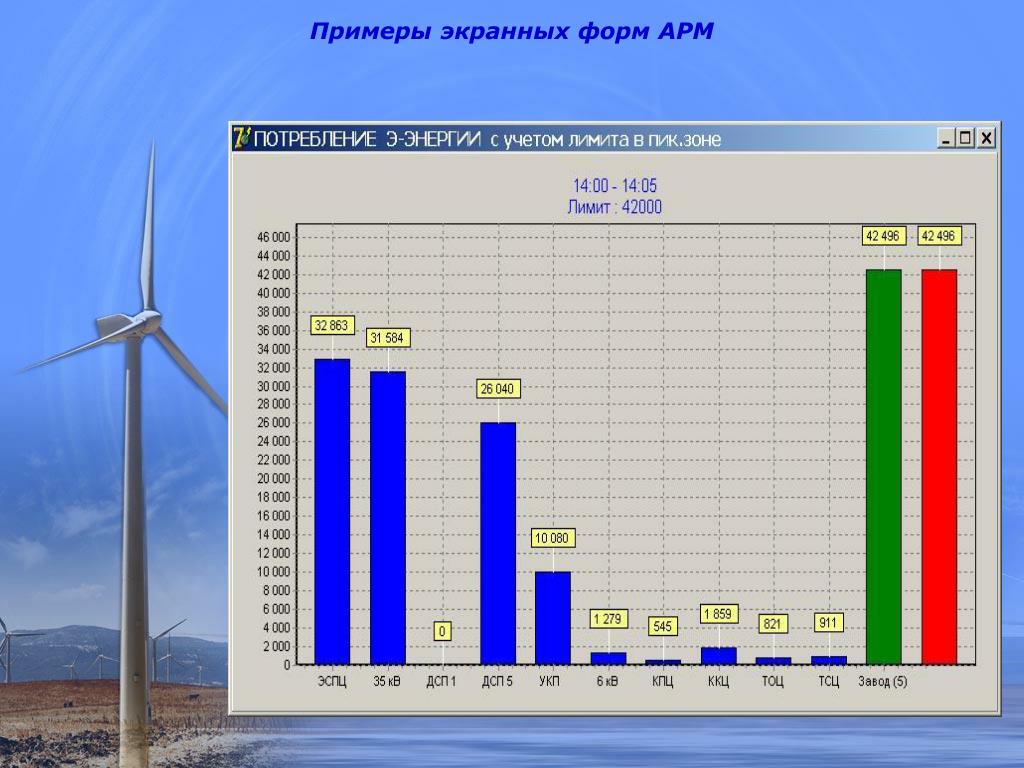

12. Примеры экранных форм АРМ

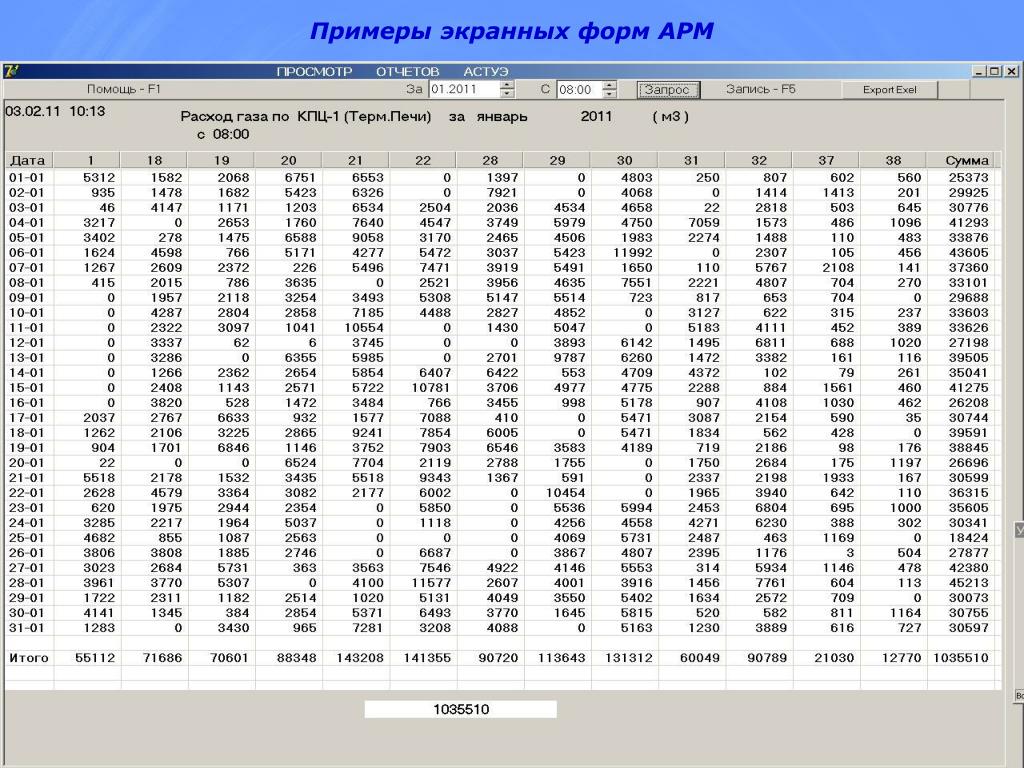

13. Примеры экранных форм АРМ

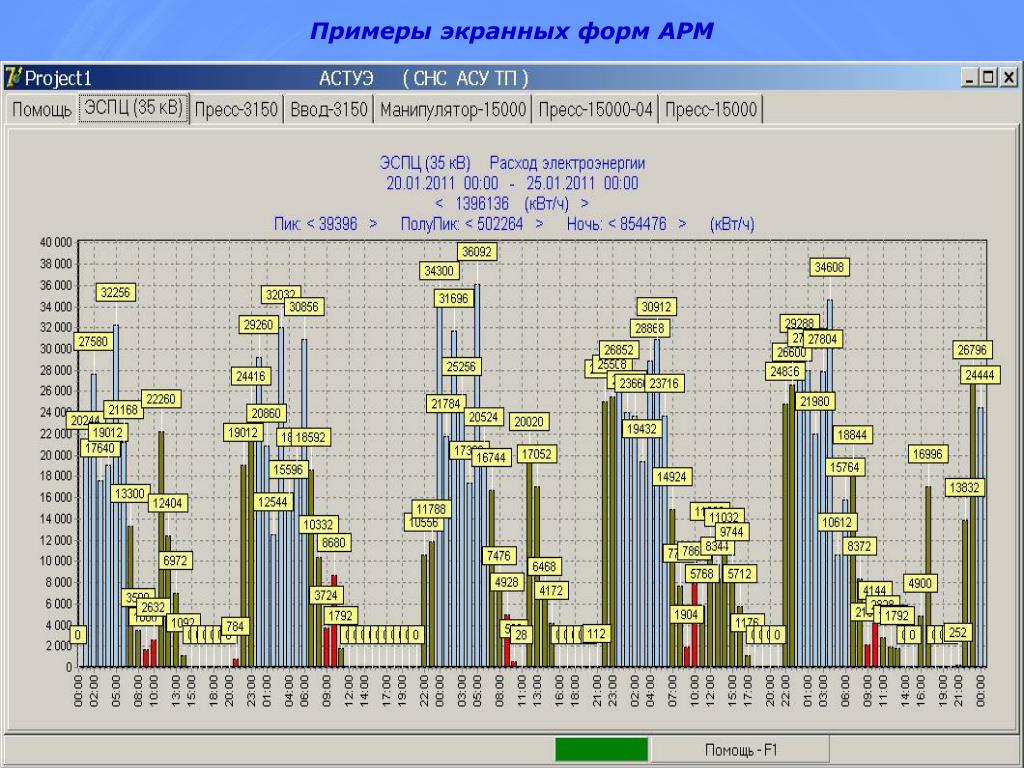

14. Примеры экранных форм АРМ

15. Примеры экранных форм АРМ

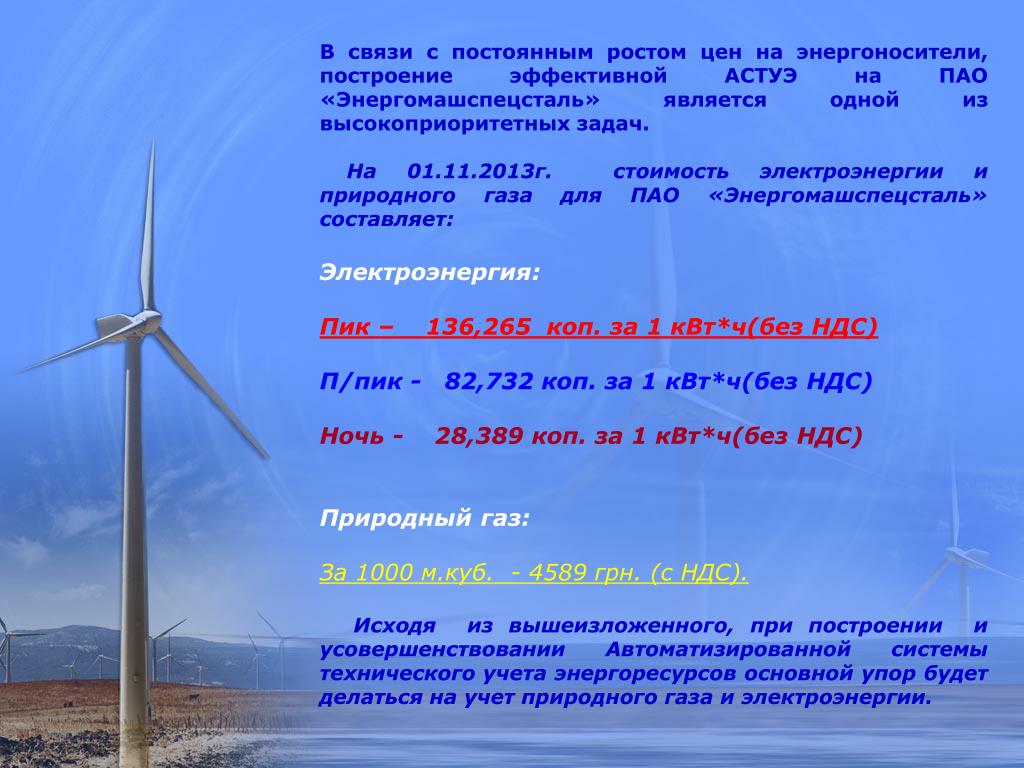

16. В связи с постоянным ростом цен на энергоносители, построение эффективной АСТУЭ на ПАО «Энергомашспецсталь» является одной из высокоприоритетных задач. На 01.11.2013г. стоимость электроэнергии и природного газа для ПАО «Энергомашспецсталь» составляет: Электроэнергия: Пик – 136,265 коп. за 1 кВт*ч(без НДС) П/пик - 82,732 коп. за 1 кВт*ч(без НДС) Ночь - 28,389 коп. за 1 кВт*ч(без НДС) Природный газ: За 1000 м.куб. - 4589 грн. (с НДС). Исходя из вышеизложенного, при построении и усовершенствовании Автоматизированной системы технического учета энергоресурсов основной упор будет делаться на учет природного газа и электроэнергии.
