Presentation Transcript
slide1

第五章 模拟集成电路

通信工程系 石炯

slide2

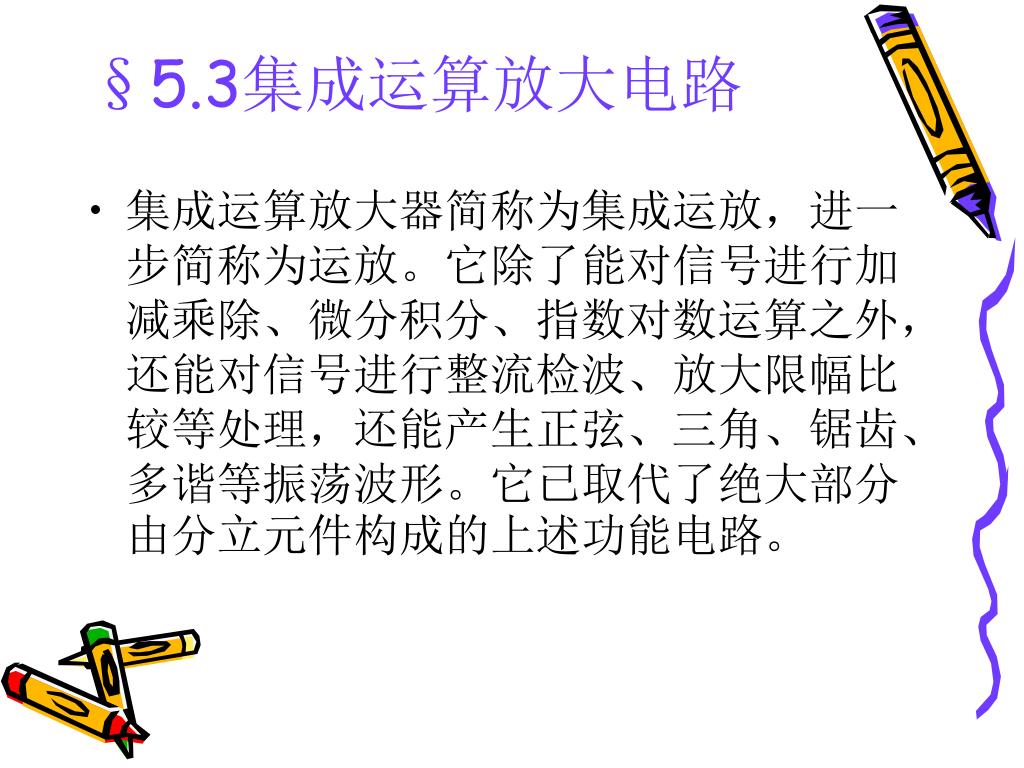

§5.3集成运算放大电路
  • 集成运算放大器简称为集成运放,进一步简称为运放。它除了能对信号进行加减乘除、微分积分、指数对数运算之外,还能对信号进行整流检波、放大限幅比较等处理,还能产生正弦、三角、锯齿、多谐等振荡波形。它已取代了绝大部分由分立元件构成的上述功能电路。
slide3

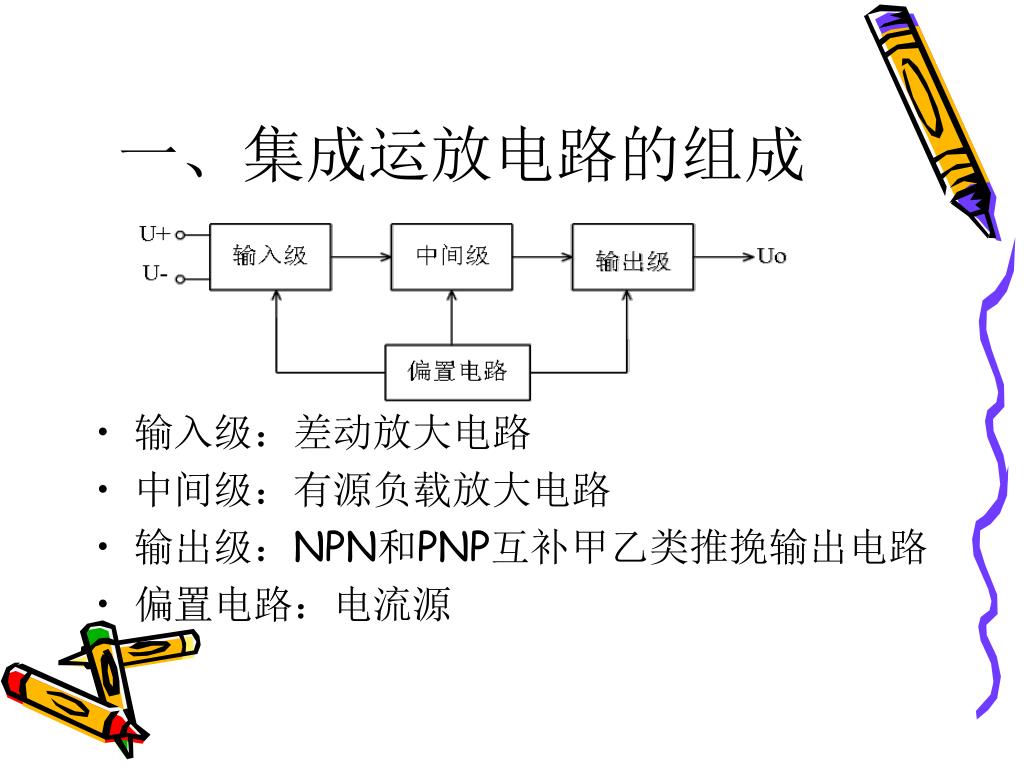

一、集成运放电路的组成
  • 输入级:差动放大电路
  • 中间级:有源负载放大电路
  • 输出级:NPN和PNP互补甲乙类推挽输出电路
  • 偏置电路:电流源

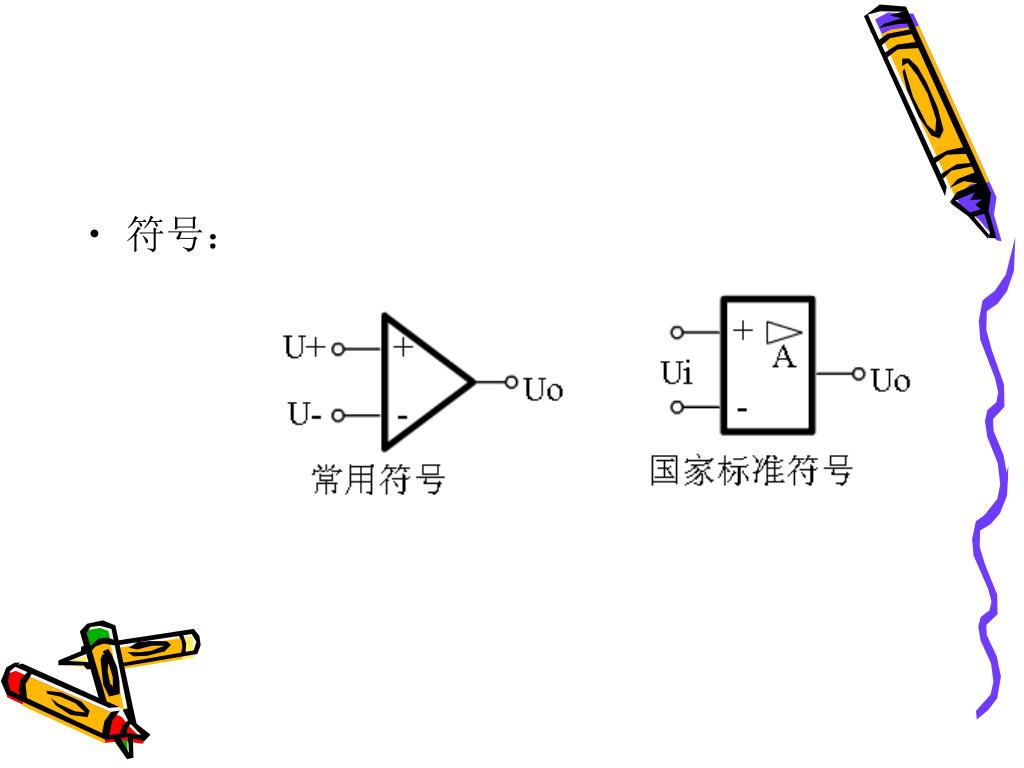

slide5

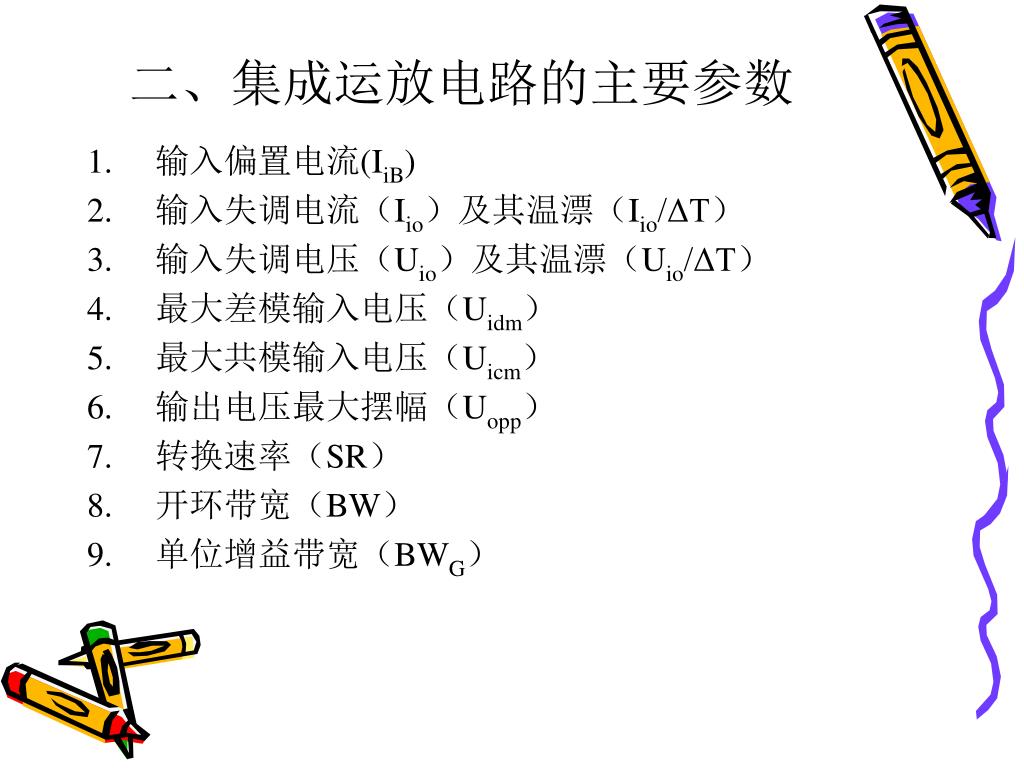

二、集成运放电路的主要参数
  • 输入偏置电流(IiB)
  • 输入失调电流(Iio)及其温漂(Iio/ΔT)
  • 输入失调电压(Uio)及其温漂(Uio/ΔT)
  • 最大差模输入电压(Uidm)
  • 最大共模输入电压(Uicm)
  • 输出电压最大摆幅(Uopp)
  • 转换速率(SR)
  • 开环带宽(BW)
  • 单位增益带宽(BWG)
slide6

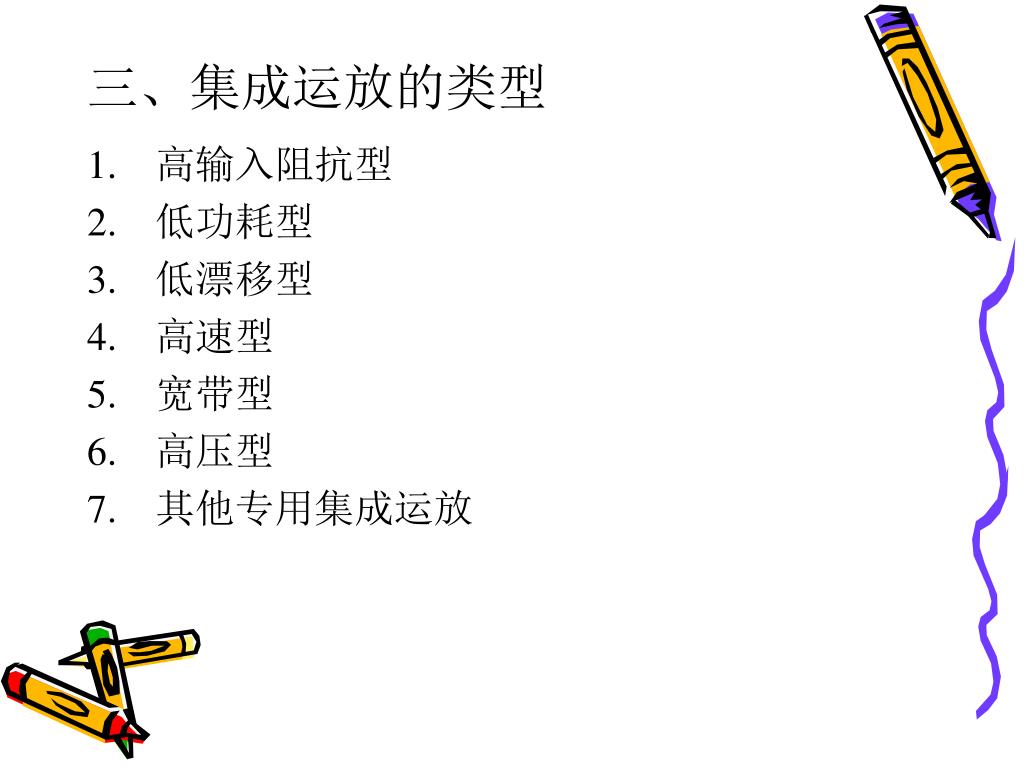

三、集成运放的类型
  • 高输入阻抗型
  • 低功耗型
  • 低漂移型
  • 高速型
  • 宽带型
  • 高压型
  • 其他专用集成运放
slide7

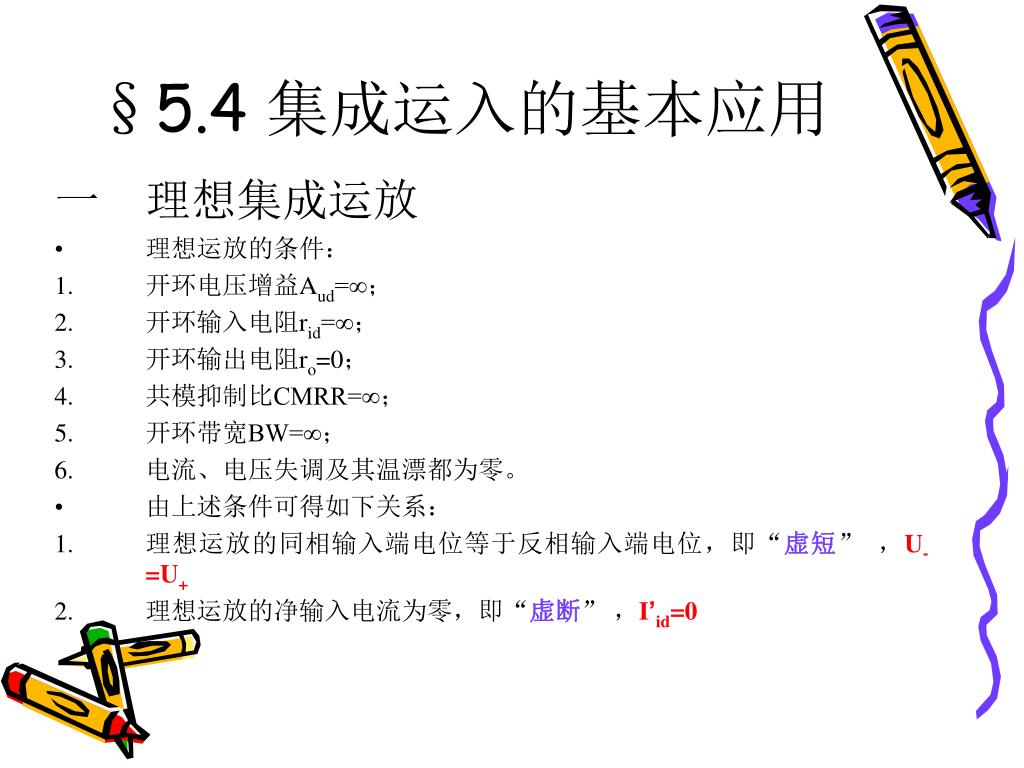

§5.4 集成运入的基本应用
  • 理想集成运放
  • 理想运放的条件:
  • 开环电压增益Aud=∞;
  • 开环输入电阻rid=∞;
  • 开环输出电阻ro=0;
  • 共模抑制比CMRR=∞;
  • 开环带宽BW=∞;
  • 电流、电压失调及其温漂都为零。
  • 由上述条件可得如下关系:
  • 理想运放的同相输入端电位等于反相输入端电位,即“虚短” ,U-=U+
  • 理想运放的净输入电流为零,即“虚断” ,I’id=0
slide8

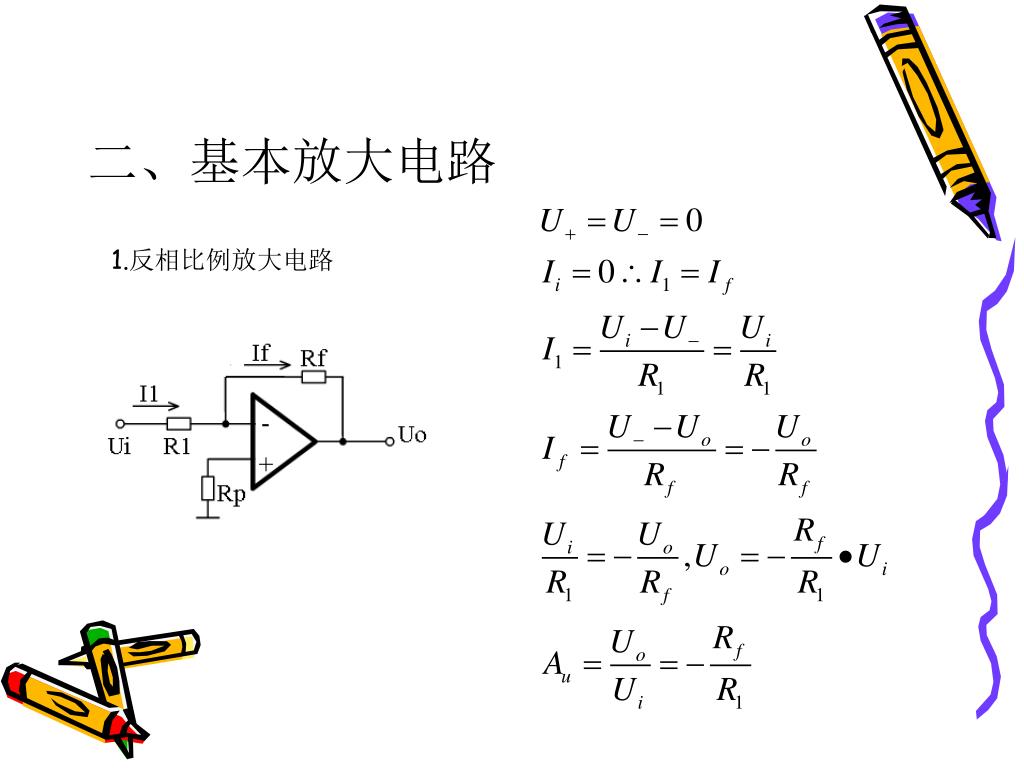

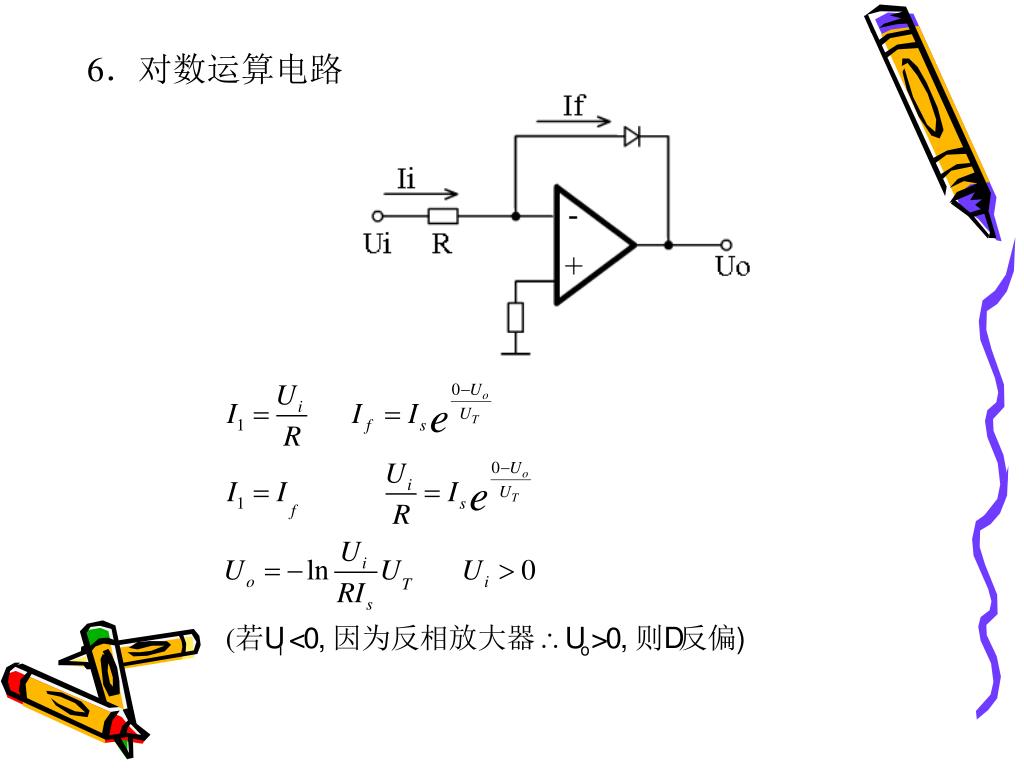

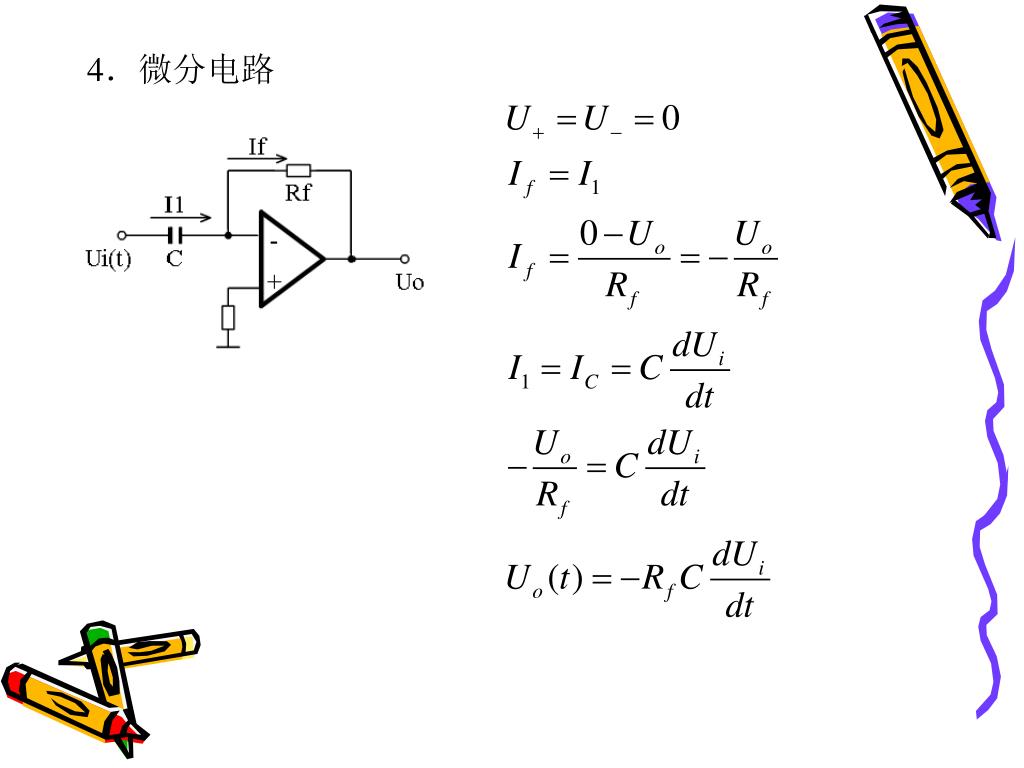

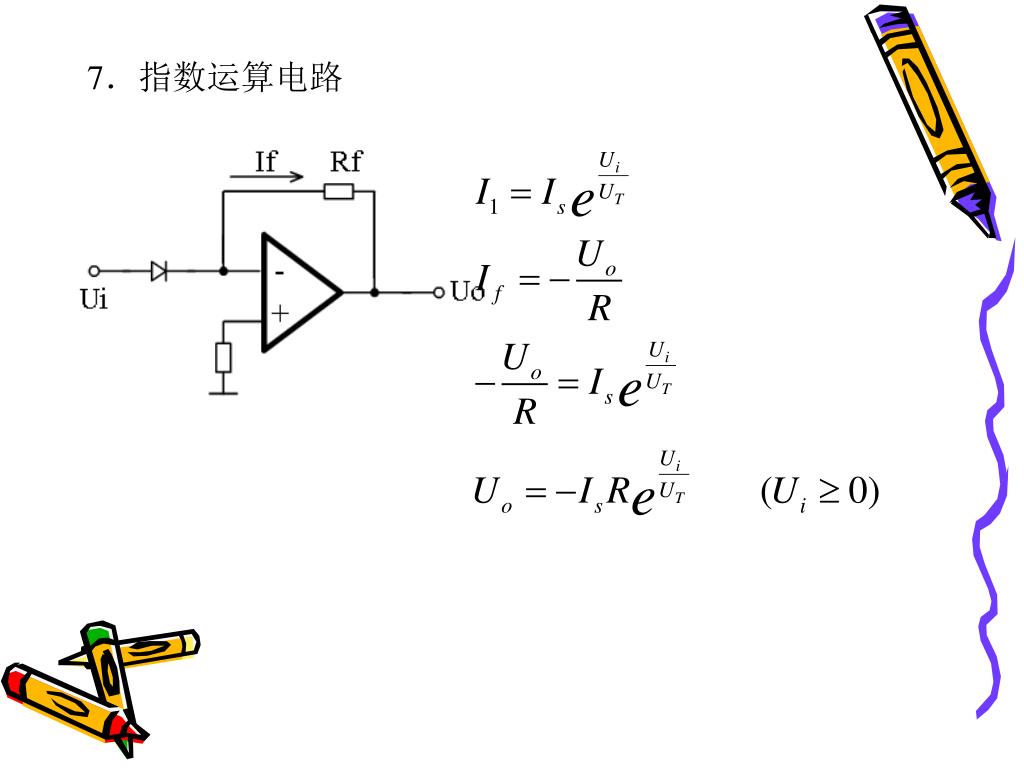

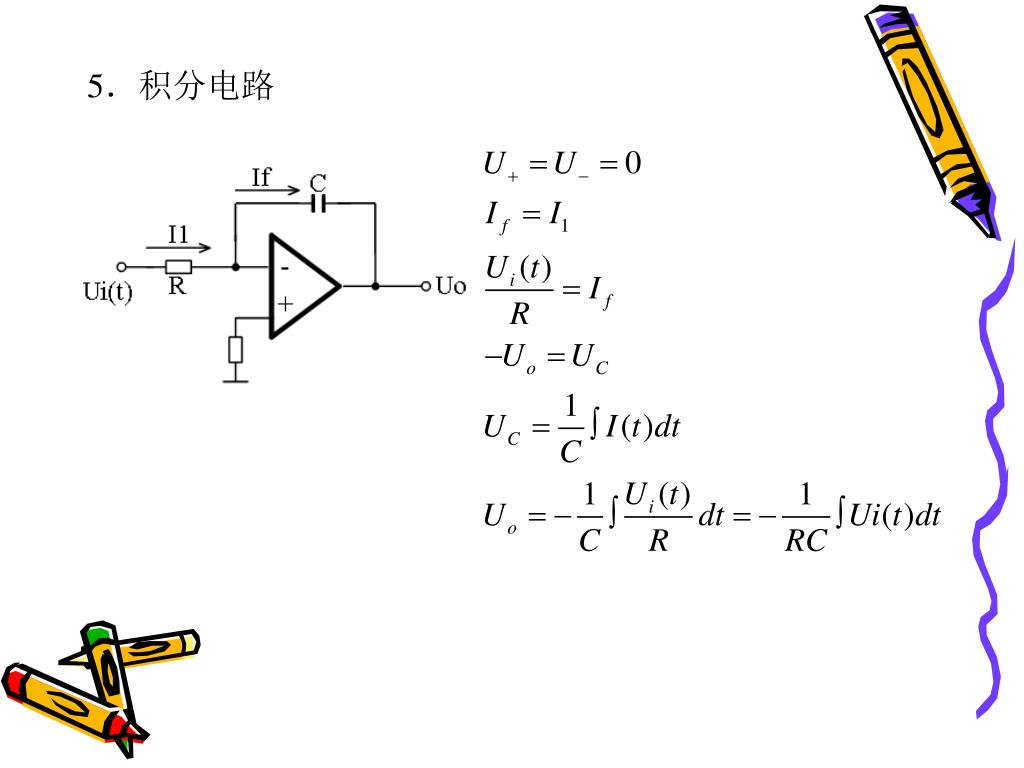

二、基本放大电路
  • 反相比例放大电路

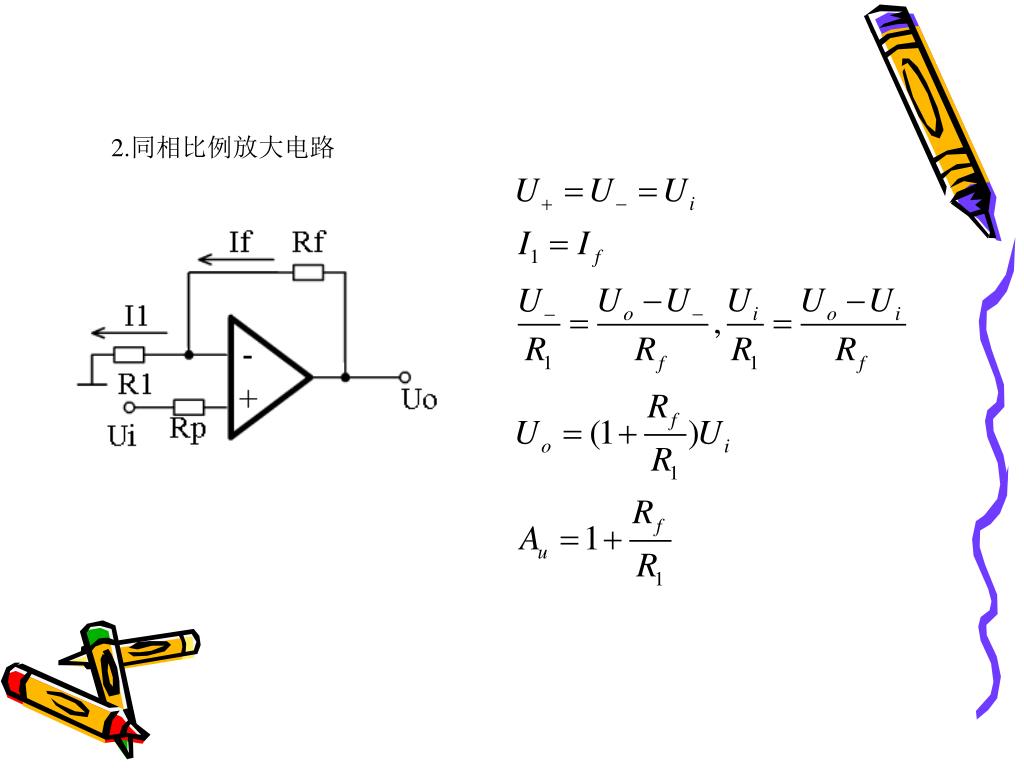

slide10

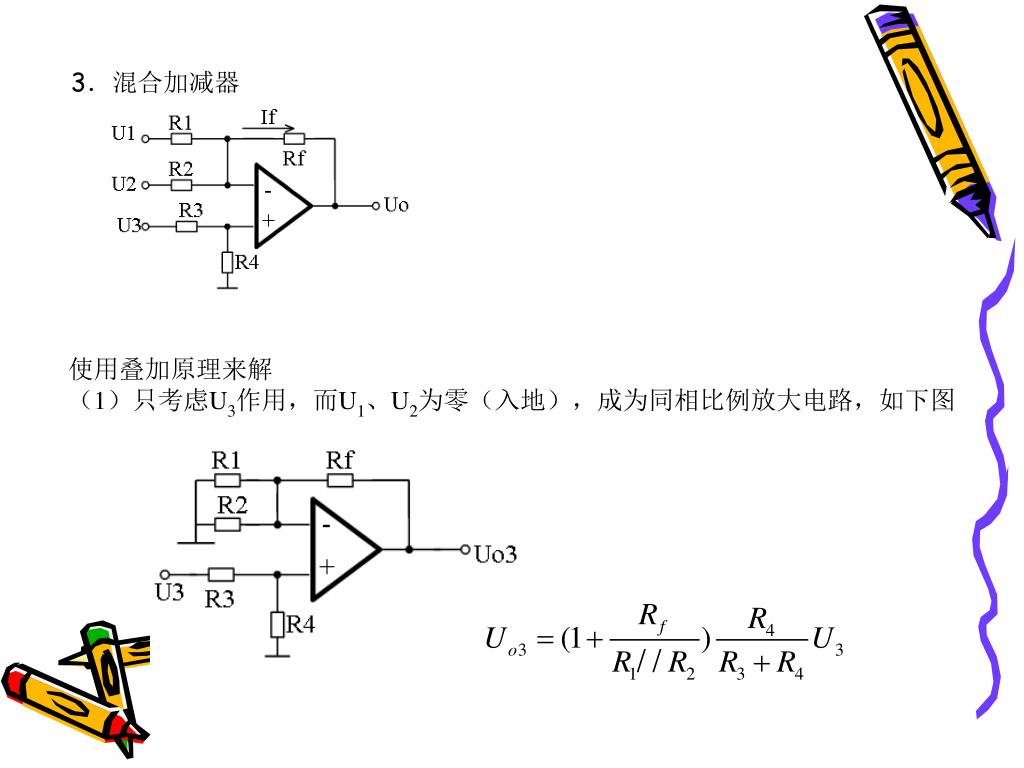

3.混合加减器

使用叠加原理来解

(1)只考虑U3作用,而U1、U2为零(入地),成为同相比例放大电路,如下图

slide11

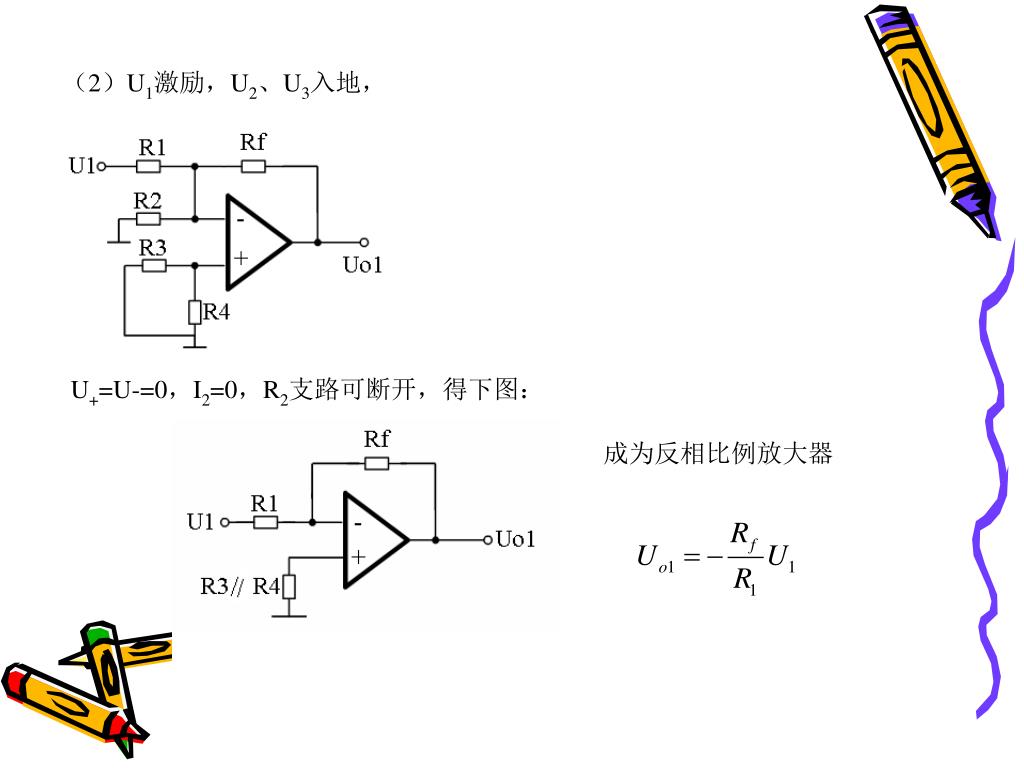

(2)U1激励,U2、U3入地,

U+=U-=0,I2=0,R2支路可断开,得下图:

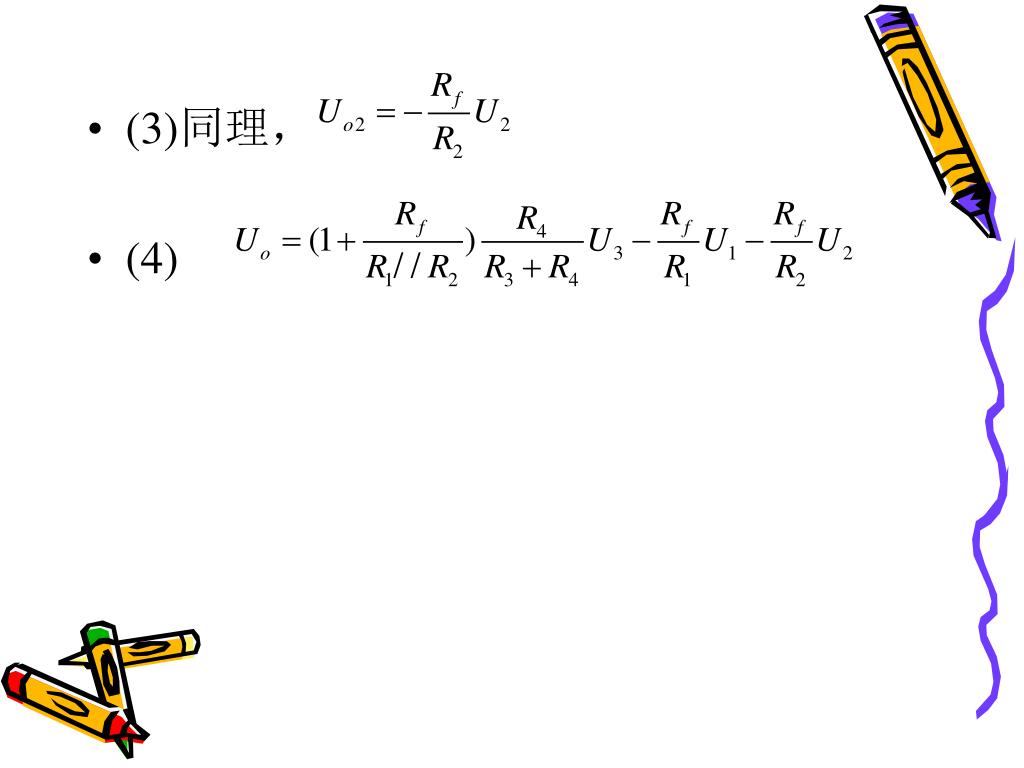

成为反相比例放大器
