§6.9 二组分固态互溶系统液 - 固平衡相图

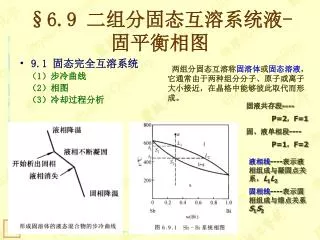

1. §6.9 二组分固态互溶系统液-固平衡相图 • 9.1 固态完全互溶系统 （1）步冷曲线 （2）相图 （3）冷却过程分析 两组分固态互溶称固溶体或固态溶液，它通常由于两种组分分子、原子或离子大小接近，在晶格中能够彼此取代而形成。 固液共存段---- P=2，F=1 固、液单相段---- P=1，F=2 液相线----表示液相组成与凝固点关系，L1L2 固相线----表示固相组成与熔点关系S1S2

2. §6.9 二组分固态互溶系统液-固平衡相图 • 9.1 固态完全互溶系统 （1）步冷曲线 （2）相图 （3）冷却过程分析 （4）应用—区域熔炼

3. §6.9 二组分固态互溶系统液-固平衡相图 • 9.1 固态完全互溶系统 （1）步冷曲线 （2）相图 （3）冷却过程分析 （4）应用—区域熔炼 （5）其它相图

4. §6.9 二组分固态互溶系统液-固平衡相图 • 9.1 固态完全互溶系统 • 9.2 固态部分互溶系统 （1）各区域稳定相态 1---l 2---α3---β 4---α+l 5---β+l 6--- α+β S1S2--- α+β+l （2）步冷曲线

5. §6.10 生成化合物的二组分凝聚系统相图 • 10.1 生成稳定化合物系统 ★绘制固态不互溶凝聚系统熔点-组成图需要：两纯组分的熔点、低共熔混合物的组成和熔点 Mg(A)与Mg2Si(C)： 熔点：tA=650℃，tC=1102℃ 低共熔点E2：638℃，wB=0.014 Si(B)与Mg2Si(C)： 熔点：tB=1430℃，tC=1102℃ 低共熔点E1：950℃，wB=0.58

6. §6.10 生成化合物的二组分凝聚系统相图 • 10.1 生成稳定化合物系统 • 10.2 生成不稳定化合物系统

7. §6.11 三组分系统液-液平衡相图 • 11.1 三组分系统相律分析 • 11.2 三组分系统图解表示法 （1）等边三角形表示法 F=C-P+2=5-P 当Fmin=0 时，Pmax=5，最多可以有五相共存 当 Pmin=1时， Fmax=4，这四个变量是T、P和组成x1和x2 ★等边三角形的三个顶点分别代表纯组分A、B、C ★三条边则代表A-B、B-C、C-A三个两组分系统 ★相应的组成wA、wB、wC分别如图按逆时针方向标出 ★wA+wB+wC=1

8. §6.11 三组分系统液-液平衡相图 • 11.1 三组分系统相律分析 • 11.2 三组分系统图解表示法 （1）等边三角形表示法 等含量规则、等比例规则、杠杆规则 （2）直角三角形表示法

9. §6.11 三组分系统液-液平衡相图 • 11.1 三组分系统相律分析 • 11.2 三组分系统图解表示法 • 11.3 三组分系统一对液体部分互溶的恒温液-液相图 ★水与醋酸、氯仿与醋酸以任意比例互溶，水与氯仿部分互溶。 ★共轭溶液：氯仿层、水层 ★d→C过程分析： 连结线---实线、非平行线 会溶点---不是最高点、不止一个
