  1. ВОЗМУЩЕНИЯ В КНЧ/ОНЧ СИГНАЛАХ, ВЫЗВАННЫЕ ВОЗДЕЙСТВИЕМ НА ИОНОСФЕРУ КВ ПЕРЕДАТЧИКА HAARP И РЕГИСТРИРУЕМЫЕ НА СПУТНИКЕ DEMETER Титова Е.Е. (1), Демехов А.Г. (2),. Мочалов А (1), Пашин А.Б. (1), Могилевский М.М. (3), Парро М. (4) • ПГИ КНЦ РАН, Апатиты, Россия; (1) • ИПФ РАН, Нижний Новгород, Россия, (2)ИКИ РАН, Москва, Россия, (3) • LPCE/CNRS, Орлеан, Франция (4)

  2. DEMETER Электромагнитные возмущения в КНЧ/ОНЧ диапазоне, вызванные воздействием на ионосферу среднеширотного КВ передатчика Сура [Фролов, и др., 2007, 2008; Rapoport, etal., 2007, 2010] были обнаружены на спутнике DEMETER (высота 660-700 км). В работе [Piddyachiy, etal., 2011] была предпринята попытка по данным спутника DEMETER выявить КНЧ электромагнитные возмущения над самым мощным нагревным стендом HAARP. Авторы пришли к выводу, что в области ионосферного провала, где расположен передатчик HAARP, естественные вариации волновых и плазменных параметров столь велики, что не представляется возможными выделить возмущения связанные с работой передатчика. СУРА ???????? HAARP

  3. Цели и задачи • ВЫЯВИТЬ ВОЗМУЩЕНИЯ В КНЧ/ОНЧ СИГНАЛАХ, ВЫЗВАННЫЕ ВОЗДЕЙСТВИЕМ НА ИОНОСФЕРУ КВ ПЕРЕДАТЧИКА HAARP В ВЕРХНЕЙ ИОНОСФЕРЕ • ПРОАНАЛИЗИРОВАТЬ СВОЙСТВА В КНЧ/ОНЧ СИГНАЛАХ ПО ДАННЫМ СПУТИТНИКА DEMETER ( высота 660 км) • ОПРЕДЕЛИТЬ УСЛОВИЯ, ПРИ КОТОРЫХГЕНЕРИРУЮТСЯ КНЧ/ОНЧ ВОЗМУЩЕНИЯ В ВЕРХНЕЙ ИОНОСФЕРЕ. • ОБСУДИТЬ ВОЗМОЖНЫЕ МЕХАНИЗМЫ ГЕНЕРАЦИИ ВОЗМУЩЕНИЯ В КНЧ/ОНЧ СИГНАЛАХ DEMETER HAARP

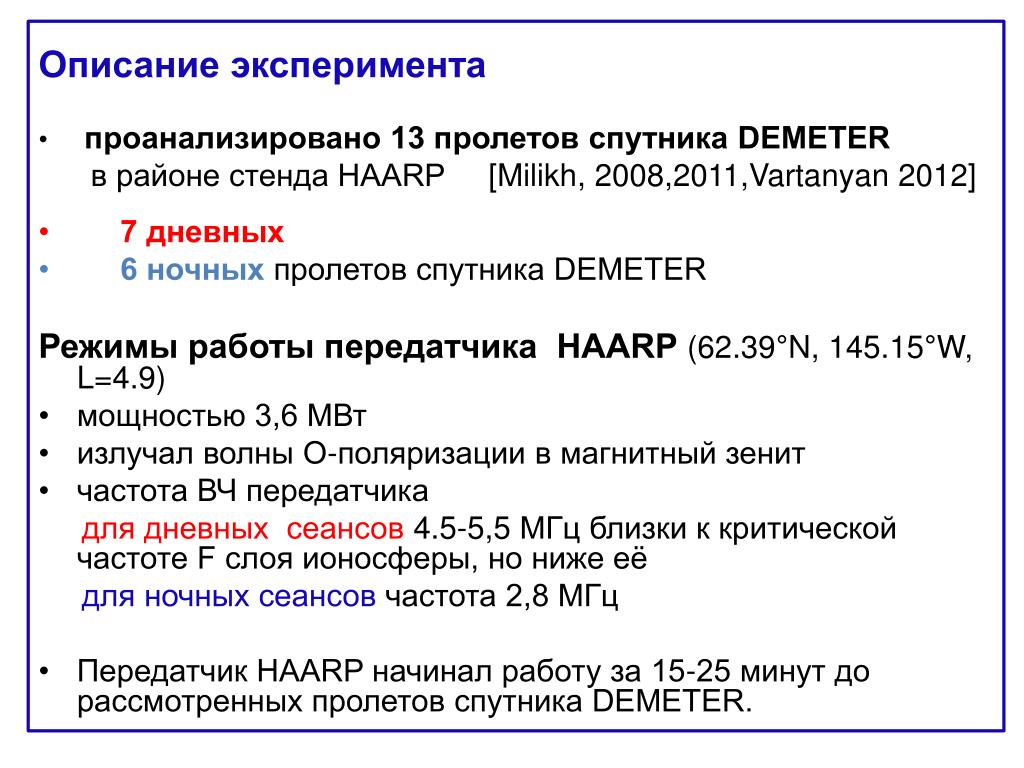

  4. Описание эксперимента • проанализировано 13 пролетов спутника DEMETER в районе стенда HAARP [Milikh, 2008,2011,Vartanyan2012] • 7 дневных • 6 ночных пролетов спутника DEMETER Режимы работы передатчика HAARP (62.39°N, 145.15°W, L=4.9) • мощностью 3,6 МВт • излучал волны O-поляризации в магнитный зенит • частота ВЧ передатчика для дневных сеансов 4.5-5,5 МГц близки к критической частоте F слоя ионосферы, но ниже её для ночных сеансов частота 2,8 МГц • Передатчик HAARP начинал работу за 15-25 минут до рассмотренных пролетов спутника DEMETER.

  5. Спутник DEMETER • круговая орбита с наклонением 98.3O • высот 660 - 710 км • дневные пролеты 10-11 LT ночные 22 -23 LT измерения электрических полей (прибор ICE, Berthelieretal., 2006) магнитных (IMSC. Parrotetal., 2006) полей КНЧ диапазон • полоса частот 10 Гц – 1.25 кГц • три взаимно ортогональные компоненты электрического Ех, Еy, Еz и магнитного полей ОНЧ диапазон • полоса частот 10 Гц – 20 кГц • одна компонента электрического и магнитного полей

  6. ВОЗМУЩЕНИЯ В КНЧ СИГНАЛАХ, ВЫЗВАННЫЕ ВОЗДЕЙСТВИЕМ ПЕРЕДАТЧИКА HAARP И РЕГИСТРИРУЕМЫЕ НА СПУТНИКЕ DEMETER Событие 16.10.2009 КНЧ возмущения регистрировались • в трех электрических компонентах • Eх, Ey и Ez • в полосе частот Δ f < 1 кГц, • размер зоны около 150 км • (±10 c от передатчика), • средняя амплитуда КНЧ сигналов • в HAARP в зоне возмущения • составляла 225 мкВ/м • максимальные амплитуды • отдельные моменты достигали • ~ 103 мкВ/м, LT ≈11 минимальное расстояние от спутника до оси возмущенной силовой трубки составляло около 3 км стрелка указывает время максимального приближения спутник DEMETER к передатчику HAARP, пунктирные линии - времена ± 10 с до и после с наименьшего удаления до передатчика Вверху - волновая форма Ех- компоненты в полосе частот до 1.25 кГц, внизу -- спектрограмма Eх-компоненты..

  7. Возмущения были зарегистрированы на 3-х пролетах спутника DEMETER, которые были близки к HAARP, расстояние до передатчика было <35 км, причем во всех событиях регистрировались возмущения как в КНЧ, так и ОНЧ сигналах. • Эффекты в КНЧ/ОНЧ диапазоне, связанные с работой передатчика HAARP регистрировались только во время дневных сеансов при нагреве F слоя ионосферы. • В остальных 4 дневных случаях, в которых спутник DEMETER пролетал на расстояниях более 70 км от передатчика, и ночных пролетах возмущения в КНЧ/ОНЧ сигналах не наблюдались.

  8. Амплитуда и поляризация КНЧ сигналов • над передатчиком HAARP по данным спутника DEMETER • средние амплитуды КНЧ сигналов в зоне возмущений • ( ± 10 с от передатчика) в полосе частот (10-1250) Гц • Ax, Ау ≈ (70 – 220) мкВ/м и Az ≈ (30 – 80) мкВ/м • КНЧ сигналы связанных с работой HAARP имеют преимущественно перпендикулярные (по отношению к магнитному полю) компоненты Ex,Ey.

  9. Амплитуда естественных КНЧ шумов в верхней ионосфере • для дневных ( Д ) и ночных ( Н ) пролетов спутника DEMETER • в окрестности нагревного стенда HAARP. Максимальные амплитуды возмущенных КНЧ шумов над передатчиком HAARP Спектральная плотность возмущенных КНЧ сигналов в зоне нагрева, которые были зарегистрированы в дневные часы, может почти на порядок превосходить уровень естественных КНЧ шумов. Уровень естественных КНЧ шумов в ночные часы может на порядок превышать дневные значения

  10. КНЧ/ОНЧ сигналы были зарегистрированы на спутнике DEMETER на электрических антеннах в дневные часы (LT=10-11), то есть при низких уровня естественных КНЧ шумов. • В [Piddyachiy, etal., 2011] проанализированы более 50 пролетов DEMETER, как для дневных, так и ночных условий, но возмущений в КНЧ сигналах не были выявлены. • Однако в их сеансах передатчик HAARP излучал на частотах 2.75–3.25 MГц, что обеспечивало максимальный нагрев Е и D области ионосферы. • Возмущения в КНЧ/ОНЧ сигналах на спутнике DEMETER наблюдались при нагреве F слоя ионосферы, когда передатчик HAARP излучал на частотах 4.5-5. МГц близких, но немного ниже критических частот (foF2)

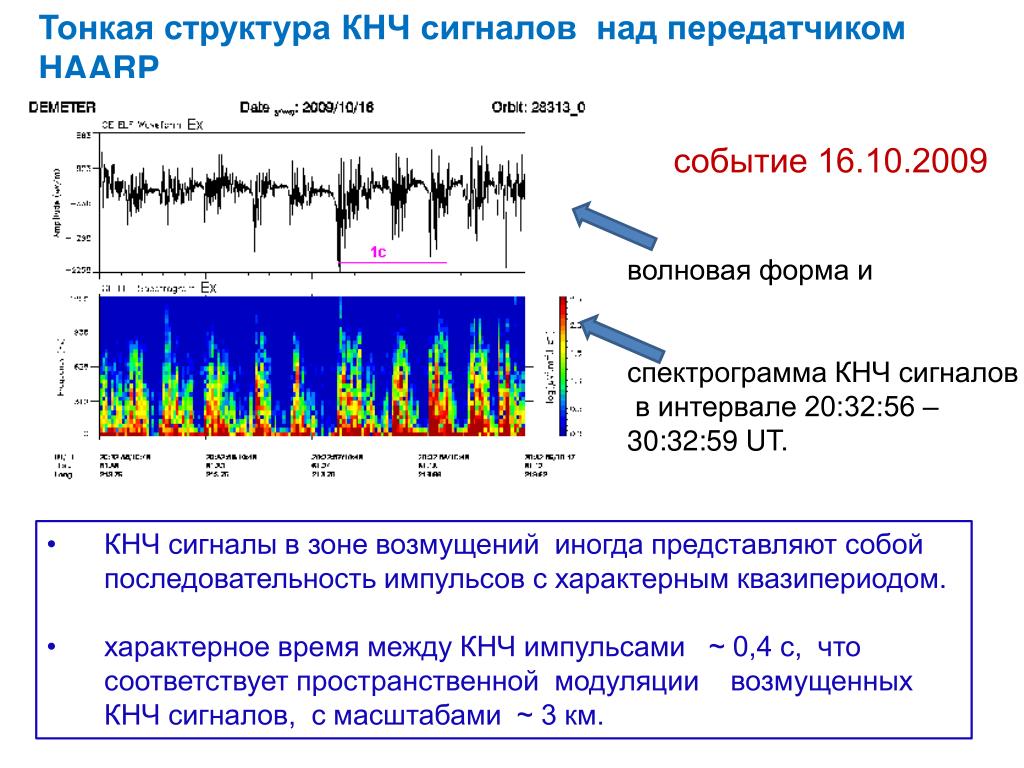

  11. Тонкая структура КНЧ сигналов над передатчиком HAARP событие 16.10.2009 волновая форма и спектрограмма КНЧ сигналов в интервале 20:32:56 – 30:32:59 UT. • КНЧ сигналы в зоне возмущений иногда представляют собой последовательность импульсов с характерным квазипериодом. • характерное время между КНЧ импульсами ~ 0,4 с, что соответствует пространственной модуляции возмущенных КНЧ сигналов, с масштабами ~ 3 км.

  12. Возмущения в ОНЧ сигналах в верхней ионосфере над передатчиком HAARP наблюдались в тех же 3-х пролетах спутника DEMETER, что и возмущения в КНЧ сигналах, то есть в дневных условиях и малых удаления (Δr < 35 км ) в зоне над ВЧ передатчиком наряду с КНЧ сигналами интенсифицируются ОНЧ шумы на частотах 7-10 кГц и в области частот 15-18 кГц. f НГР

  13. Событие 10.02.2010 - передатчик HAARP излучал в импульсном режиме с частотой модуляции 0,7 Гц (период модуляции 1.4 с) Возмущения в КНЧ/ОНЧ сигналах в верхней ионосфере над передатчиком HAARP, впервые зарегистрированы на спутнике DEMETER во время дневных (LT=10-11) пролетов, в которых воздействие осуществлялось ВЧ волнами O-поляризации при максимальной мощности стенда 3,6 МВт на частотах 4.5-5 МГц близких к критической частоте (foF2) слоя F, но ниже её. возмущения в ОНЧ шумах наблюдались на частотах 15-18 кГц и были промодулированы с периодом 1.4 с в КНЧ сигналах на частотах <1 кГц, модуляция передатчика HAARP не проявлялась

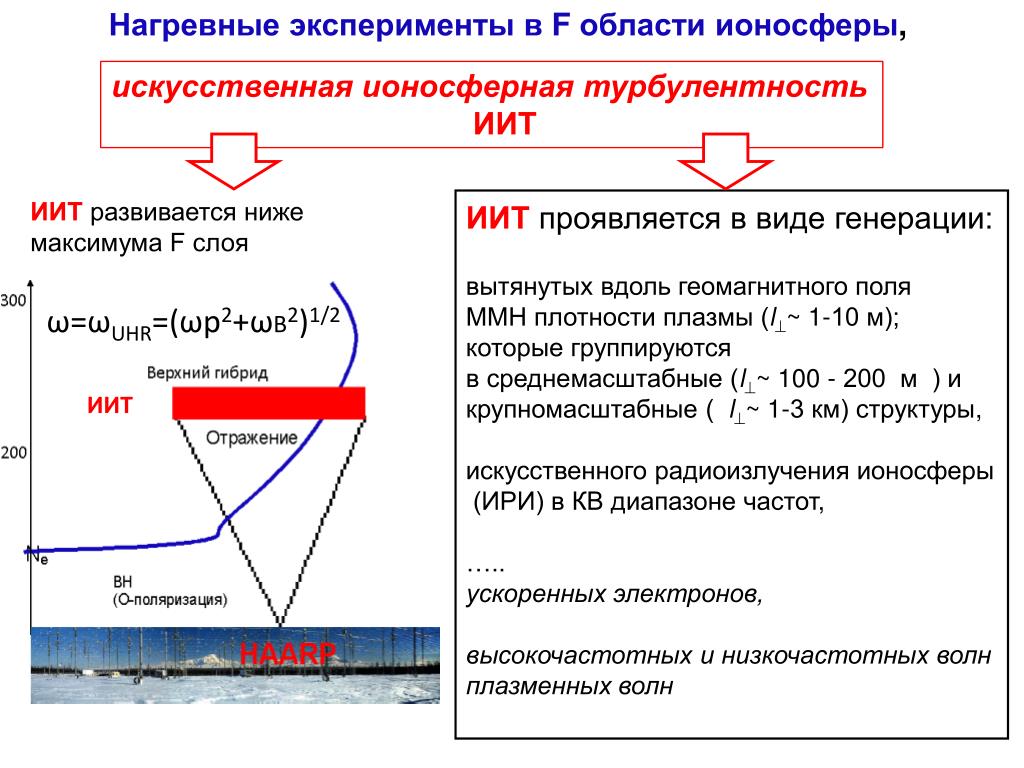

  14. Нагревные эксперименты в F области ионосферы, искусственная ионосфернаятурбулентность ИИТ ИИТ развивается ниже максимума F слоя ИИТ проявляется в виде генерации: вытянутых вдоль геомагнитного поля ММН плотностиплазмы (l~1-10 м); которые группируются в среднемасштабные (l~100 -200 м ) икрупномасштабные ( l~ 1-3 км) структуры, искусственного радиоизлучения ионосферы (ИРИ) в КВ диапазоне частот, ….. ускоренных электронов, высокочастотных и низкочастотных волн плазменных волн ω=ωUHR=(ωp2+ωB2)1/2 ИИТ

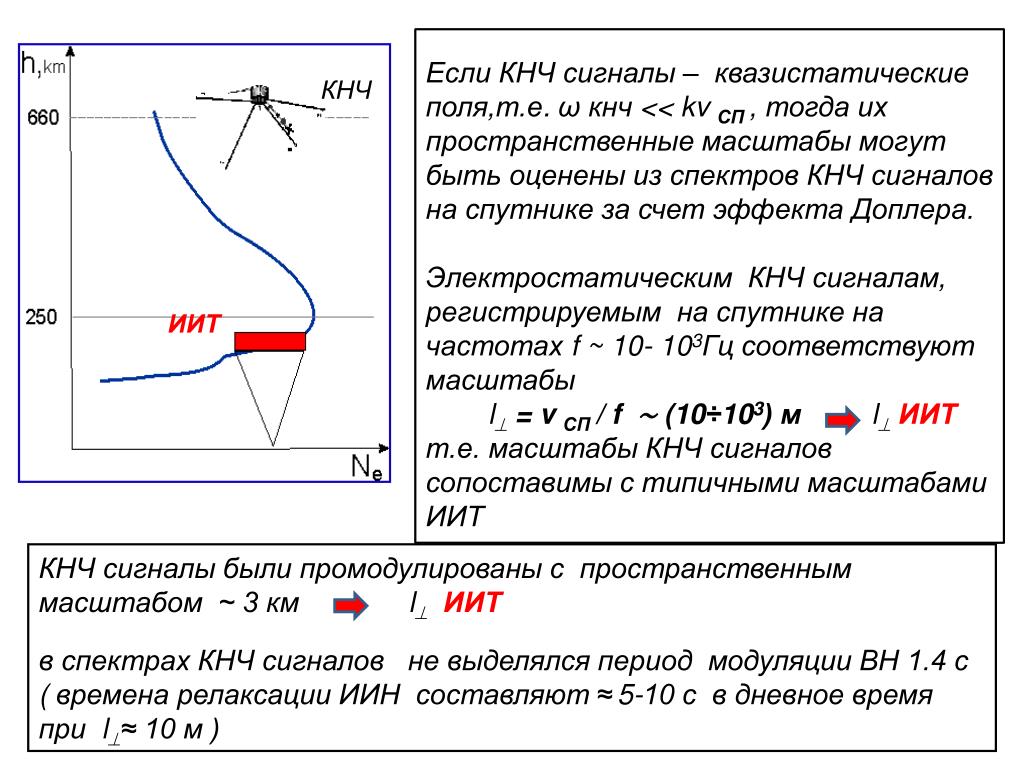

  15. Если КНЧ сигналы – квазистатические поля,т.е. ωкнч << kvСП , тогда их пространственные масштабы могут быть оценены из спектров КНЧ сигналов на спутнике за счет эффекта Доплера. • Электростатическим КНЧ сигналам, регистрируемым на спутнике на частотах f ~ 10- 103Гц соответствуют масштабы • l = vСП / f∼ (10÷103) м lИИТ • т.е. масштабы КНЧ сигналов сопоставимы с типичными масштабами ИИТ КНЧ ИИТ • КНЧ сигналы были промодулированы с пространственным масштабом ~ 3 км lИИТ • в спектрах КНЧ сигналов не выделялся период модуляции ВН 1.4 с • ( времена релаксации ИИН составляют ≈5-10 св дневное время • при l≈ 10 м )

  16. Формирование главного спектрального максимума ИРИ Распад ВГ волн на ВГ и НГ волны: ВГ(ω) → ВГ(ω-ωLH) + НГ(ωLH) Частота вторичной ВГ волны смещена вниз на ωLH Трансформация вторичной ВГ волны в электромагнитную волну в результате обратного рассеяния на мелкомасштабных неоднородностях: ВГ(ω-ωLH) + ММН → DM(ω-ωLH) главный спектральный максимум (Downshifted Maximum, DM) в спектре ИРИ отстроен от несущей частоты на нижнегибридную частоту fНГР отстройки ∆f ≈ – 7 ÷ – 20 кГц и его сателлиты (2DM, иногда 3DM и 4DM); Leyser et al. J. Geophys. Res. 95, 17233 (1990)

  17. Частоты нижнего гибридного резонанса (fНГР) в ионосфере и спектры ОНЧ шумов над передатчиком HAARP • f 2НГР = (1/M eff) * f2cef2p/(f2p + f2ce ) • где fce - электронная гирочастота, fp - плазменная частота, • M eff - эффективная ионная масса, 1/M eff = me/ne Σ nα/ mα • ne, me - электронная плотность и масса, nα, mα- плотность и масса ионов сорта α • В области максимума F слоя • f2p>> f2cef 2НГР = f2ce/M effи f НГР ≈ 8 кГц Возмущения в ОНЧ сигналах над передатчиком HAARP на частотах близких к fНГРи2fНГРгенерируются, по-видимому, в области нагрева в результате распада верхнегибридной (ВГ) волны на другую ВГ волну и нижнегибридную (НГ) волну, с последующей трансформацией НГ волны в квазиэлектростатическую (резонансную) и/или электромагнитную свистовую волну.

  18. Спектры ОНЧ шумов над передатчиком HAARP и частоты нижнего гибридного резонанса (fНГР) в ионосфере

  19. Выводы • Возмущения в КНЧ/ОНЧ сигналах в верхней ионосфере над передатчиком HAARP, впервые зарегистрированы на спутнике DEMETER во время дневных (LT=10-11) пролетов, в которых воздействие осуществлялось ВЧ волнами O-поляризации при максимальной мощности стенда 3,6 МВт на частотах 4.5-5 МГц близких к критической частоте (foF2) слоя F, но ниже её. • в КНЧ/ОНЧ сигналы регистрировались на электрических антеннах в зоне с характерным размером ~102 км. • Если КНЧ сигналы - квазистатические поля, тогда их масштабы сопоставимы с типичными масштабами ИИТ. • Возмущения в ОНЧ сигналах генерируются, по-видимому, в области нагрева в результате распада верхнегибридной (ВГ) волны на другую ВГ волну и нижнегибридную (НГ) волну, с последующей трансформацией НГ волны в квазиэлектростатическую (резонансную) и/или электромагнитную свистовую волну.

  20. пит мондриан Спасибо за внимание

  21. Формирование мелкомасштабных неоднородностей KelleyM C et al. J. Geophys. Res. 100 17367 (1995) Гуревич А.В. УФН, т.177,1145 (2007)
