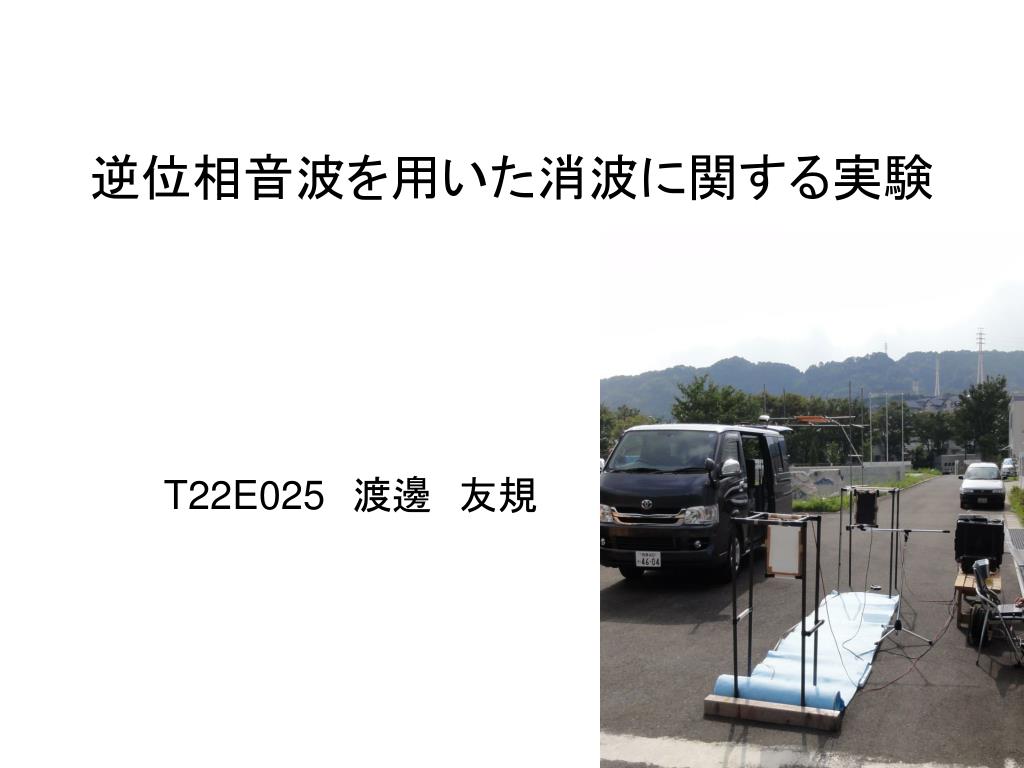

  1. 逆位相音波を用いた消波に関する実験 T22E025　渡邊　友規

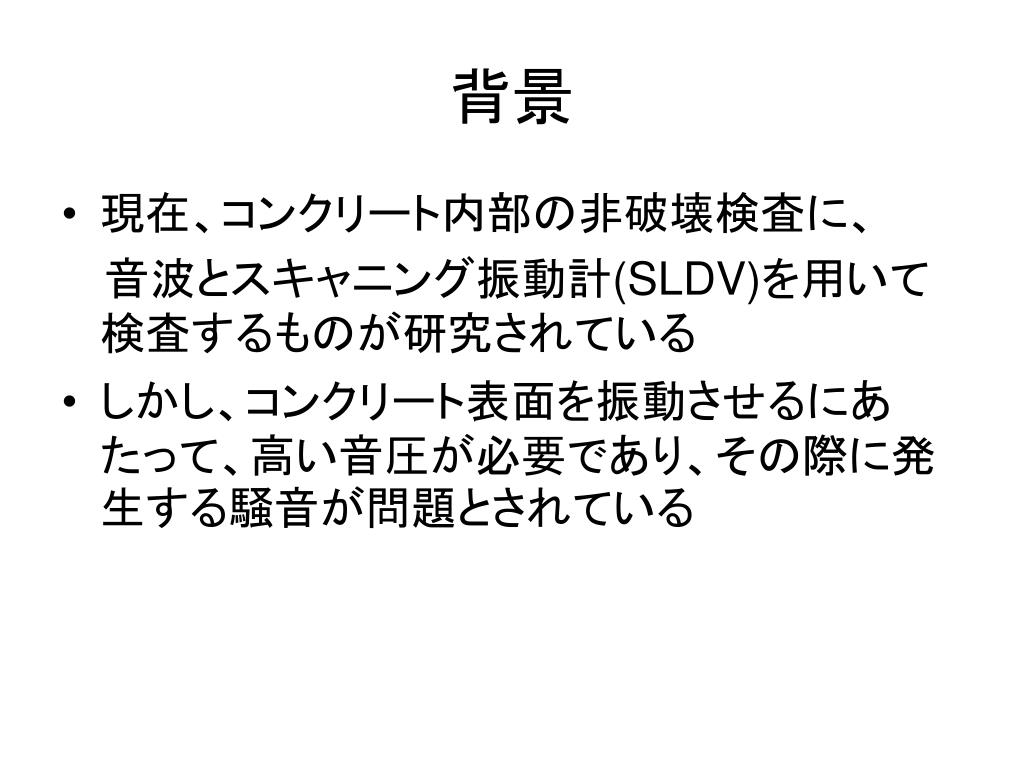

  2. 背景 • 現在、コンクリート内部の非破壊検査に、 　 音波とスキャニング振動計(SLDV)を用いて検査するものが研究されている • しかし、コンクリート表面を振動させるにあたって、高い音圧が必要であり、その際に発生する騒音が問題とされている

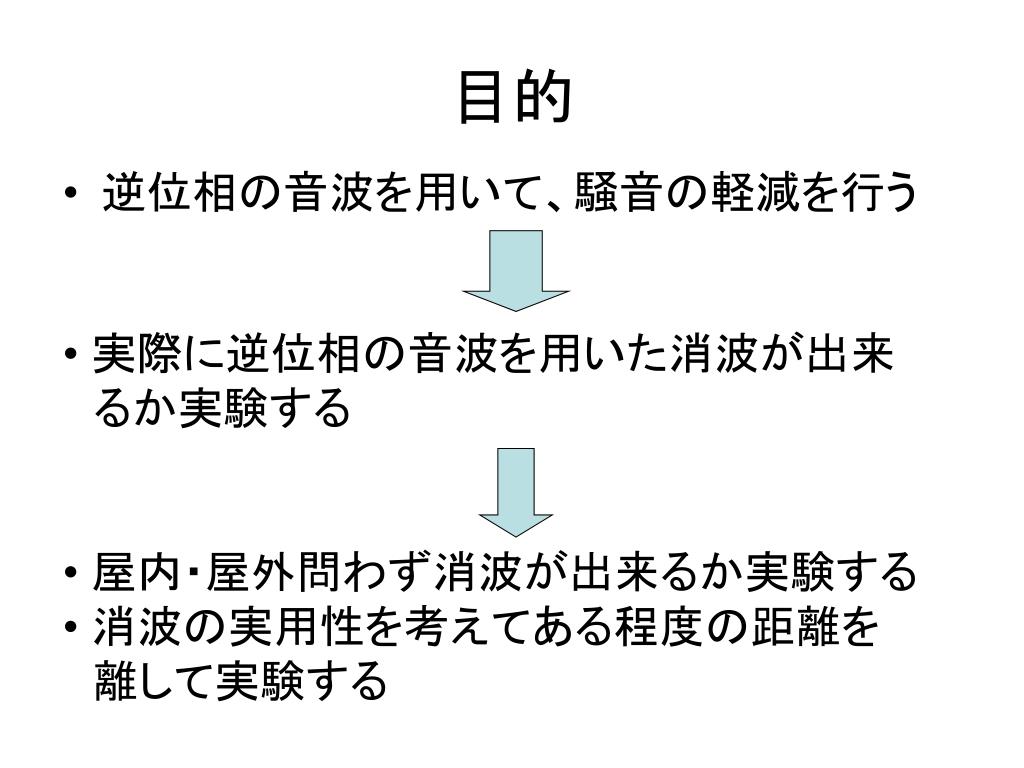

  3. 目的 • 逆位相の音波を用いて、騒音の軽減を行う • 実際に逆位相の音波を用いた消波が出来 • 　るか実験する • 屋内・屋外問わず消波が出来るか実験する • 消波の実用性を考えてある程度の距離を • 　離して実験する

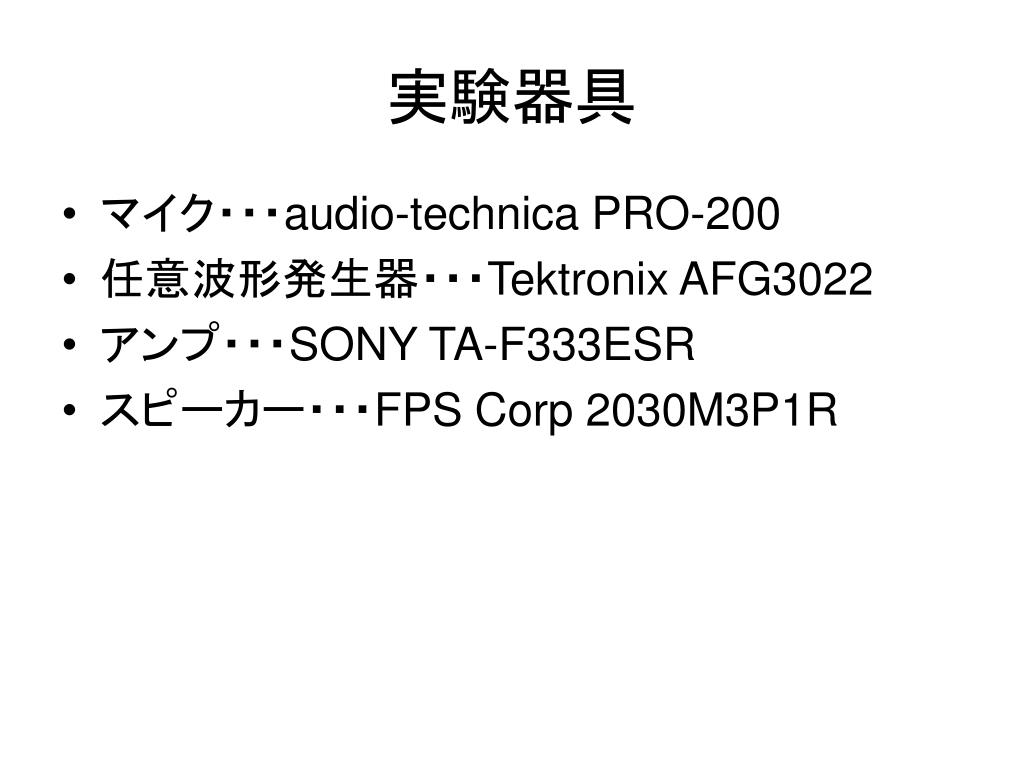

  4. 実験器具 • マイク・・・audio-technica PRO-200 • 任意波形発生器・・・Tektronix AFG3022 • アンプ・・・SONY TA-F333ESR • スピーカー・・・FPS Corp 2030M3P1R

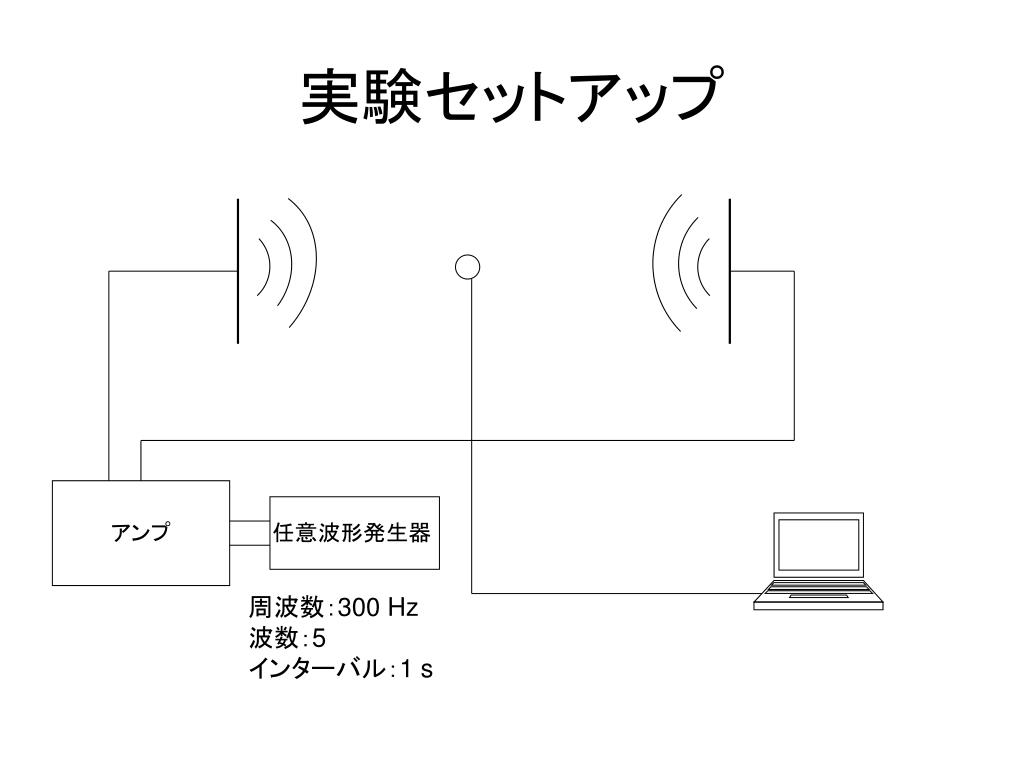

  5. 実験セットアップ アンプ 任意波形発生器 周波数：300 Hz 波数：5 インターバル：1 s

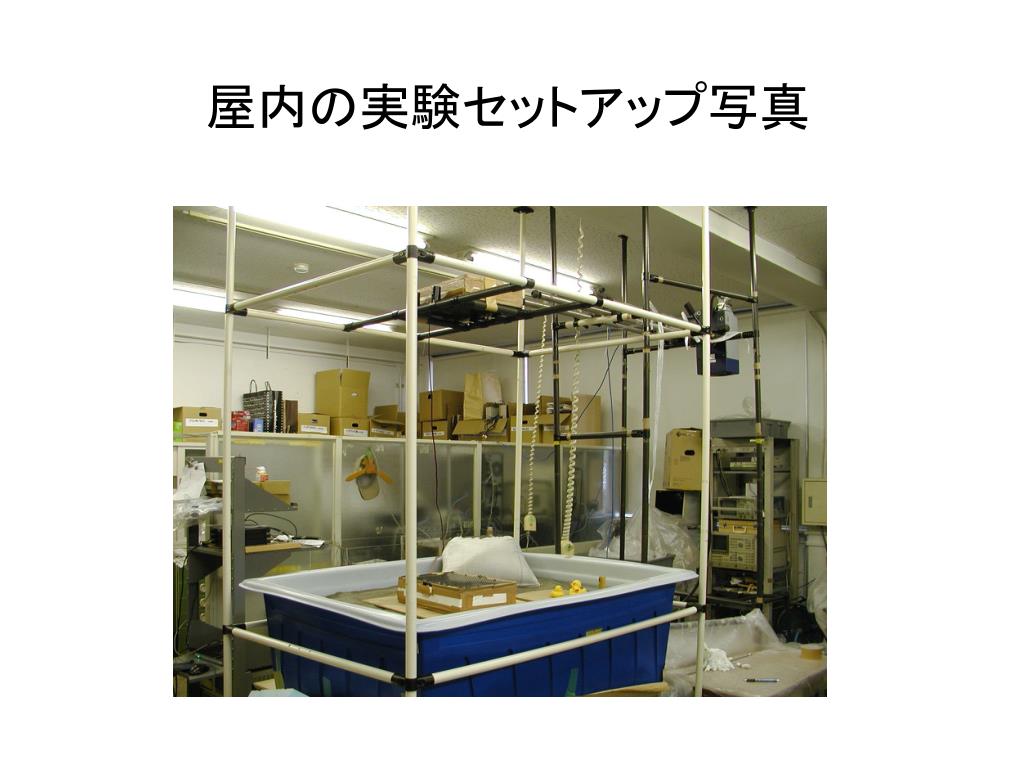

  6. 屋内の実験セットアップ写真

  7. 屋外の実験セットアップ写真

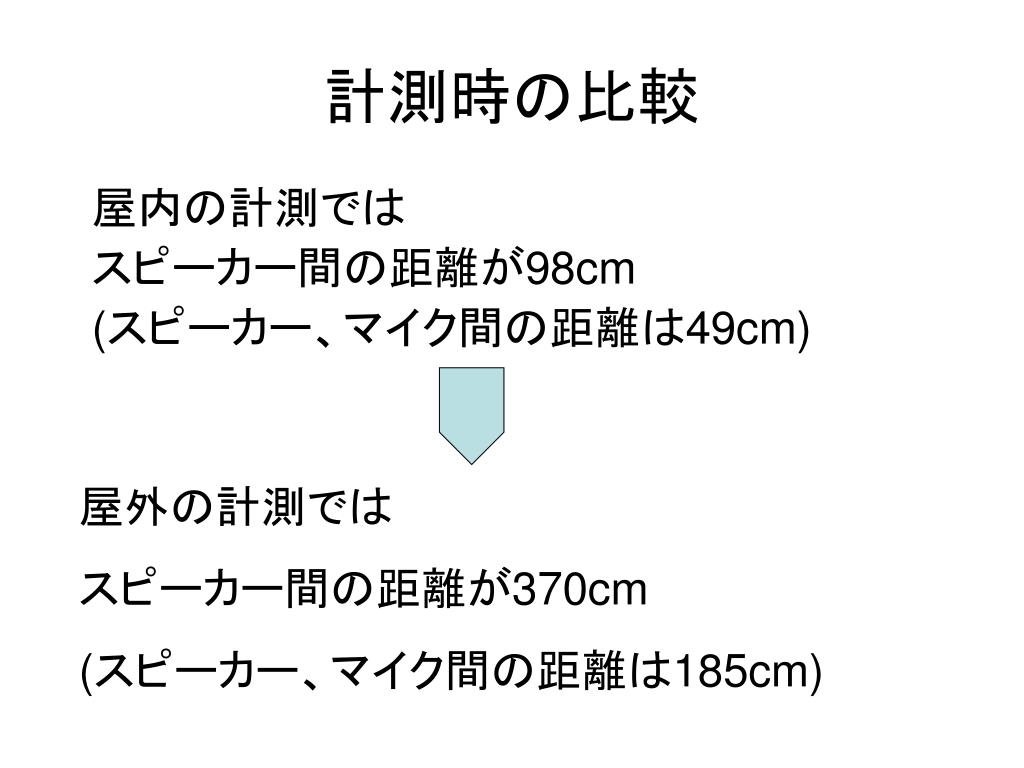

  8. 計測時の比較 　屋内の計測では 　スピーカー間の距離が98cm (スピーカー、マイク間の距離は49cm) 屋外の計測では スピーカー間の距離が370cm (スピーカー、マイク間の距離は185cm)

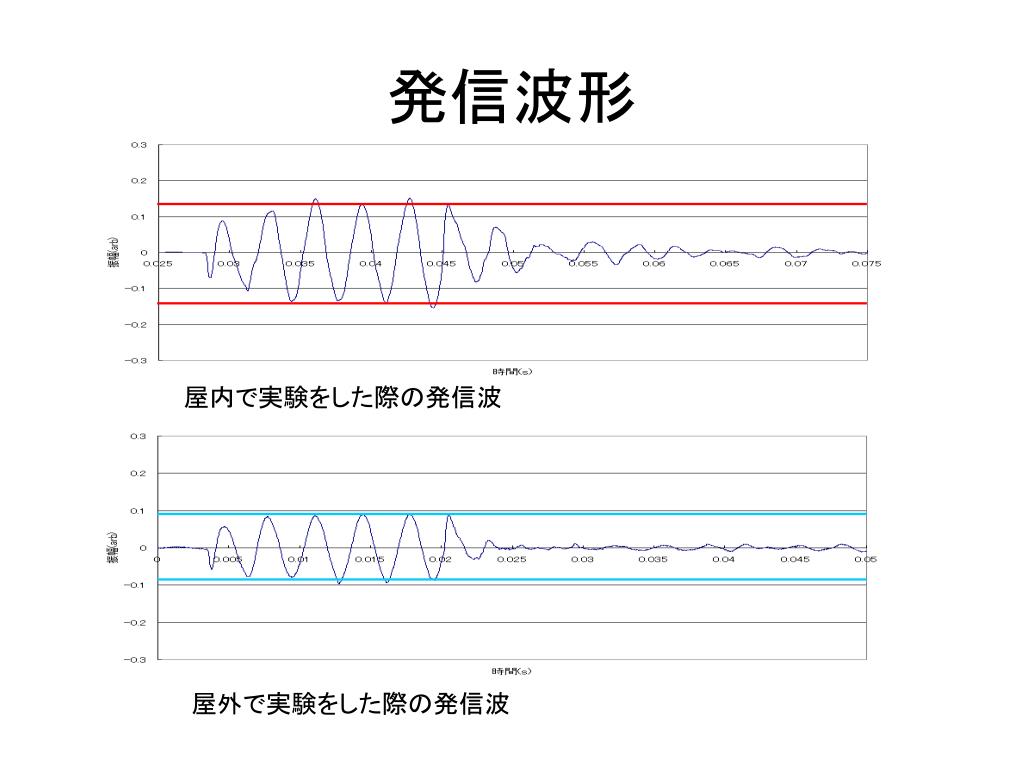

  9. 発信波形 屋内で実験をした際の発信波 屋外で実験をした際の発信波

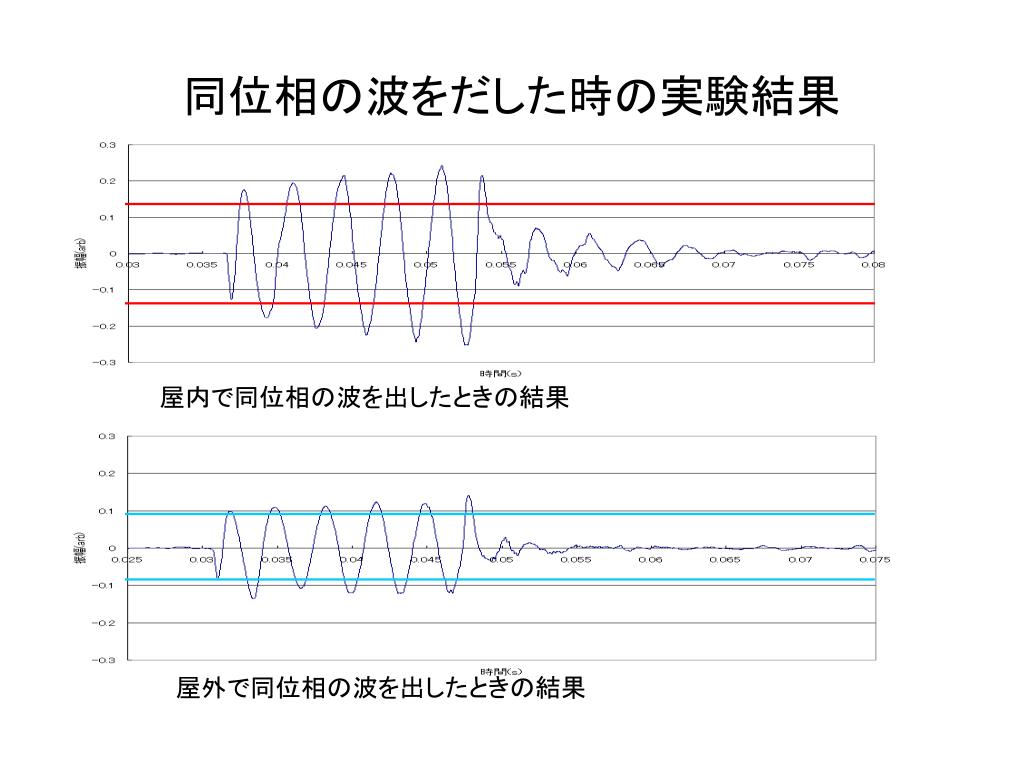

  10. 同位相の波をだした時の実験結果 屋内で同位相の波を出したときの結果 屋外で同位相の波を出したときの結果

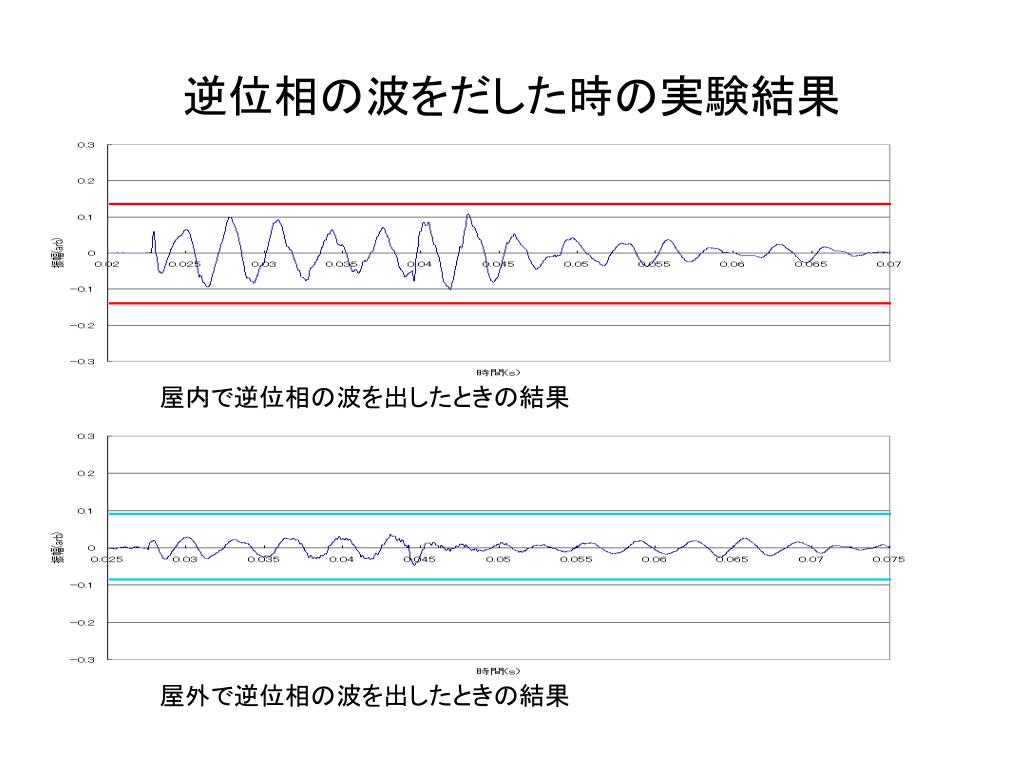

  11. 逆位相の波をだした時の実験結果 屋内で逆位相の波を出したときの結果 屋外で逆位相の波を出したときの結果

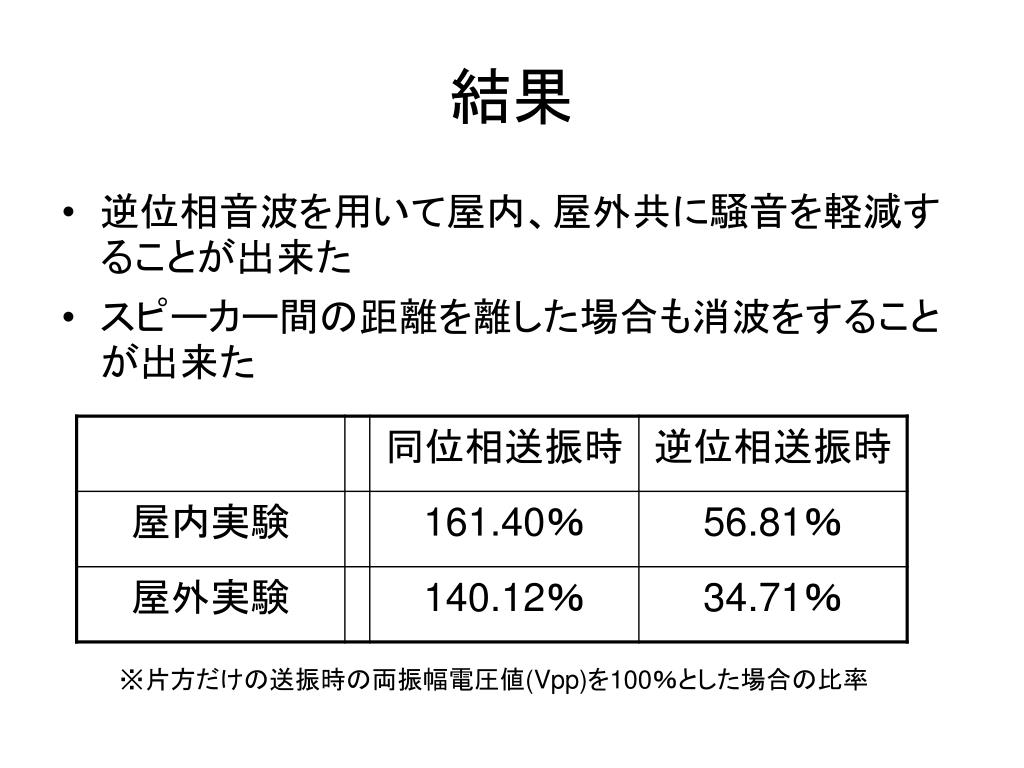

  12. 結果 • 逆位相音波を用いて屋内、屋外共に騒音を軽減することが出来た • スピーカー間の距離を離した場合も消波をすることが出来た ※片方だけの送振時の両振幅電圧値(Vpp)を100％とした場合の比率

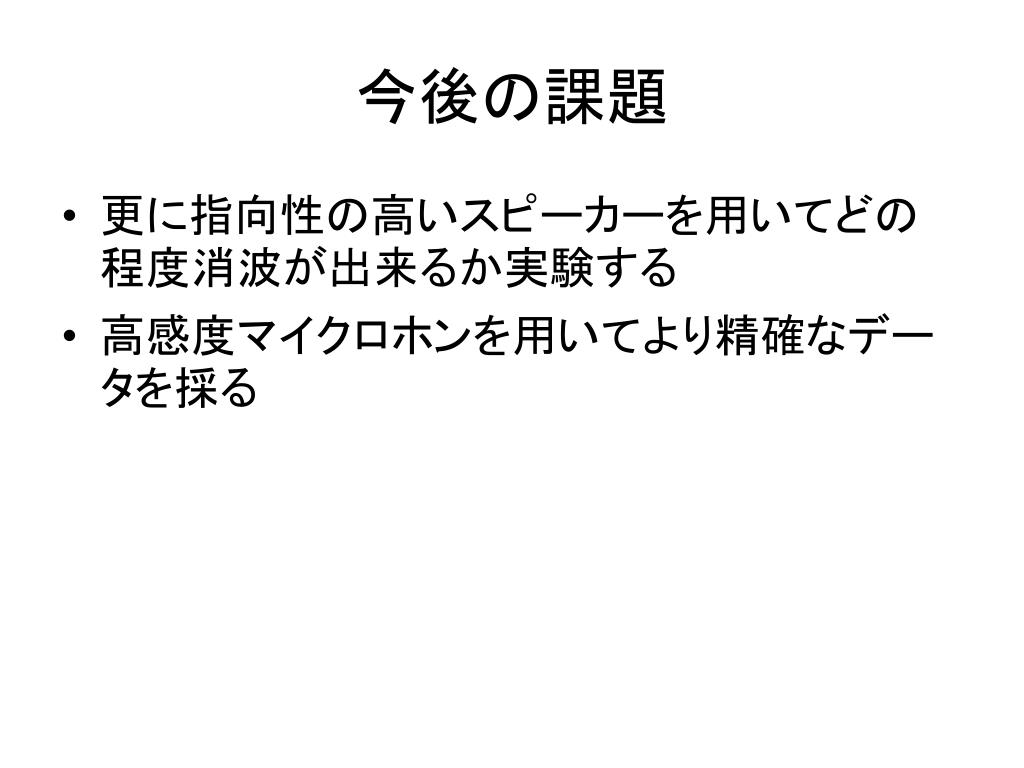

  13. 今後の課題 • 更に指向性の高いスピーカーを用いてどの程度消波が出来るか実験する • 高感度マイクロホンを用いてより精確なデータを採る
