slide1

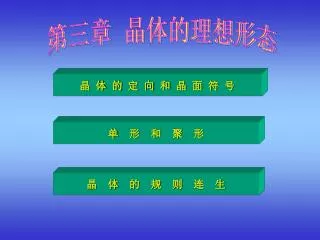

第三章 晶体的理想形态

晶 体 的 定 向 和 晶 面 符 号

单 形 和 聚 形

晶 体 的 规 则 连 生

slide2

一、晶体定向及晶面符号

1、晶体定向——确定晶体的坐标系统(晶轴)

三轴系统:三斜晶系、单斜晶系、斜方晶系、四方晶系、等到轴晶系

四轴系统:三方晶系、六方晶系

轴率:a:b:c轴角:α、β、γ

slide3

定向原则:与主要对称要素一致

先先确定Z轴(单斜晶系先确定Y轴)

先选次数最高的轴(等轴晶系不选L3)

次选L2(有Li6除外)

无轴选对称面的法线

无对称面选主要晶棱

slide4

晶面符号:表示晶面空间方位的符号

将晶面在晶轴上的截距系数的倒数比作园括号括起来。

一般式记作(hkl)

四轴定向:

用(hkil)表示,且

H+k+I=0

slide5

二、单形和聚形

1、单形——由对称要素联系起来的一组晶面。

特点:一个单形的晶面可通过对称要素的作用互相重合;一个单形的晶面同形等大;一个单形的晶面符号由相同的晶面指数构成。

八面体

菱形十二面体

slide6

低级晶族的单形

斜方单锥

平行双面

轴双面

斜方双锥

斜方柱

斜方四面体

slide10

高级晶族的单形

偏方复十二面体

slide11

2、聚形

由两个或两个以上的单形组成的晶体形态。

1

单形由代表面晶面指数加花括号表示 hkl

slide12

三、晶体的规则连生

1、平行连生——两个或两个以上的同种晶体,其对应的 面、棱完全平行的连生。

slide14

2、双晶

两个或两个以上的同种晶体,按一定的对称规律的规则连生。其对应的面、棱不完全平行。

双晶要素:双晶轴、双晶面、双晶中心

双晶结合的规律称为双晶律;双晶律用双晶要素的结晶学方位来表示。

双晶的类型:

按结合面分:接触双晶,穿插双晶

按成因分:原生双晶、次生双晶(机械双晶、

转变双晶)

slide15

常见双晶

下 一 节
