第十一章 数 - 模和模 - 数转换

第十一章 数 - 模和模 - 数转换. 11.1 概述. 数模转换器 : 将数字信号 (Digital) 转换为模拟信号 (Analog) 的电路 , D/AC. 模数转换器 : 将模拟信号 (Analog) 转换为数字信号 (Digital) 的电路 , A/DC. 线性转换. 温度 , 压力 , 速度 , 等模拟量参数. 数字处理系统 微型计算机. 传感器. A/DC. 模拟信号. 数字信号. 对象. D/AC. 驱动器. 权电阻网络 D/A 转换器. D/A 转换器. 倒 T 型电阻网络 D/A 转换器. 权电流型 D/A 转换器.

graiden-guerrero
Download Presentation

第十一章 数 - 模和模 - 数转换

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

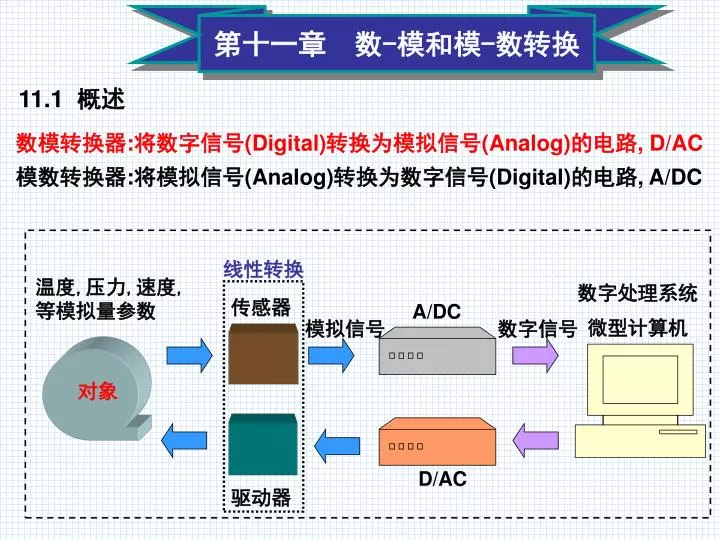

  1. 第十一章 数-模和模-数转换 11.1 概述 数模转换器:将数字信号(Digital)转换为模拟信号(Analog)的电路, D/AC 模数转换器:将模拟信号(Analog)转换为数字信号(Digital)的电路, A/DC 线性转换 温度,压力,速度, 等模拟量参数 数字处理系统 微型计算机 传感器 A/DC 模拟信号 数字信号 对象 D/AC 驱动器

  2. 权电阻网络D/A转换器 D/A转换器 倒T型电阻网络D/A转换器 权电流型D/A转换器 权电容网络D/A转换器 开关树型D/A转换器 并联比较型 计数型 直接转换型 A/D转换器 反馈比较型 逐次渐进型 双积分型(V－T变换型) 间接转换型 V－F变换型 衡量性能的参数为转换精度和转换速度! 本章重点：数模和模数转换的原理，以及数模转换器的应用

  3. 11.2 D/A转换器 11.2.1 权电阻网络D/A转换器 1. 原理 深度负反馈 虚短和虚断

  4. 大多数D/A转换的转换公式！ y = k x D/A转换的本质就是建立了数字量与模拟量之间一一对应的正比例关系！

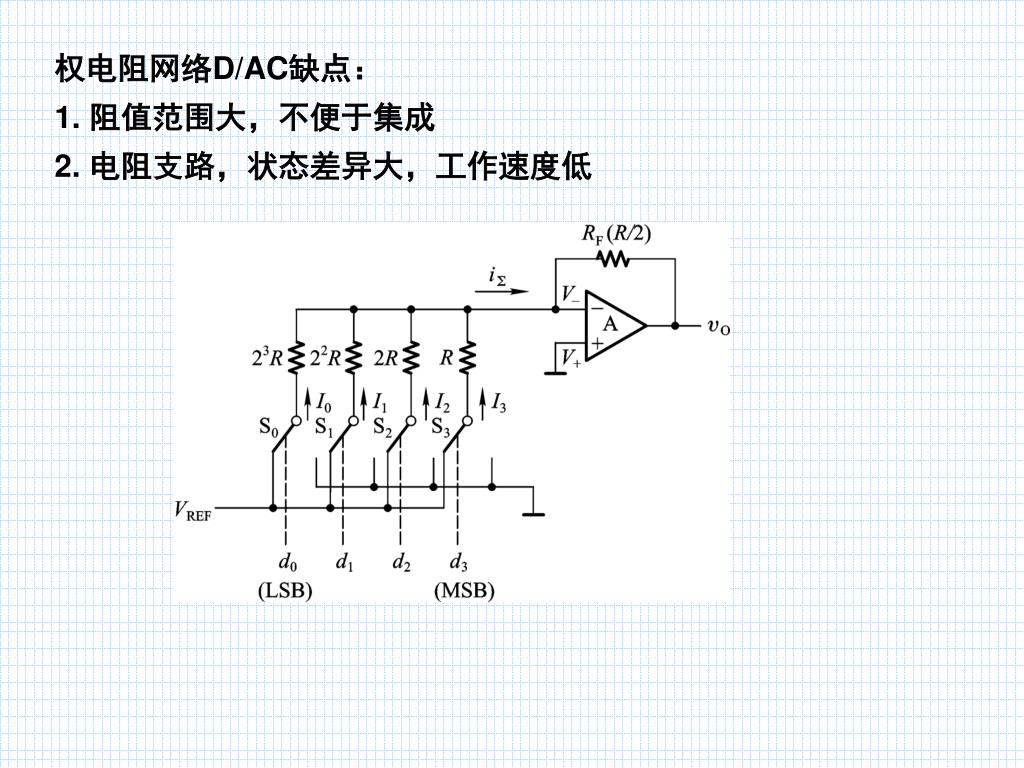

  5. 权电阻网络D/AC缺点： 1. 阻值范围大，不便于集成 2. 电阻支路，状态差异大，工作速度低

  6. 11.2.2 倒T型电阻网络D/A转换器 1. 原理 电阻网络特点：任意节点向左看的等效电阻皆为R。

  7. 倒T形DAC特点： 1.电阻种类少，便于集成； 2.开关切换时，各点电位不变；因此，速度快。

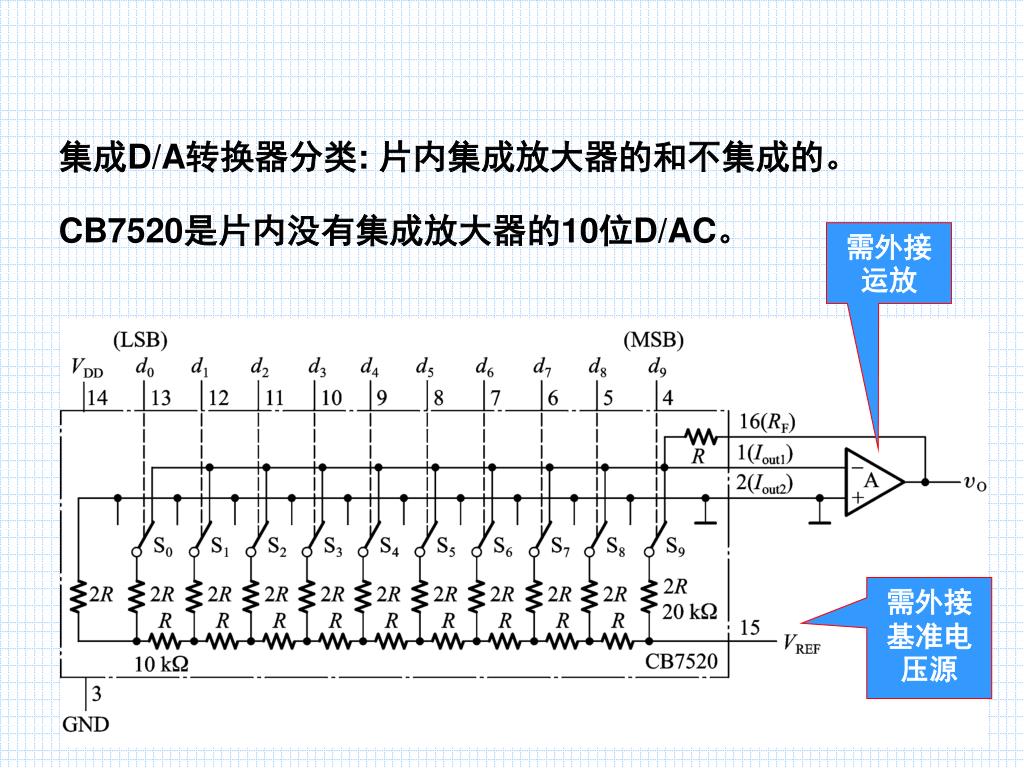

  8. 集成D/A转换器分类: 片内集成放大器的和不集成的。CB7520是片内没有集成放大器的10位D/AC。 需外接运放 需外接基准电压源

  9. 11.2.7 D/A转换器的转换精度与转换速度 一、转换精度 通常用分辨率和转换误差来描述。 1. 分辨率:理论上可以区分的模拟输出的最小非零电压值 表示方法： (1) 用输入二进制数字量的位数表示；如8位D/AC。 (2) 用模拟输出电压的最小值与最大值的比值表示。 该比值显然等于：

  10. 2. 转换误差 转换误差可分为线性和非线性误差。指实际的D/A转换特性和理想转换特性之间的最大偏差。 转换误差的表示形式： (1)最低有效位的倍数。如:1LSB。 (2) 输出电压满刻度(FSR, Full Scale Range)的百分数。如:0.1％FSR。

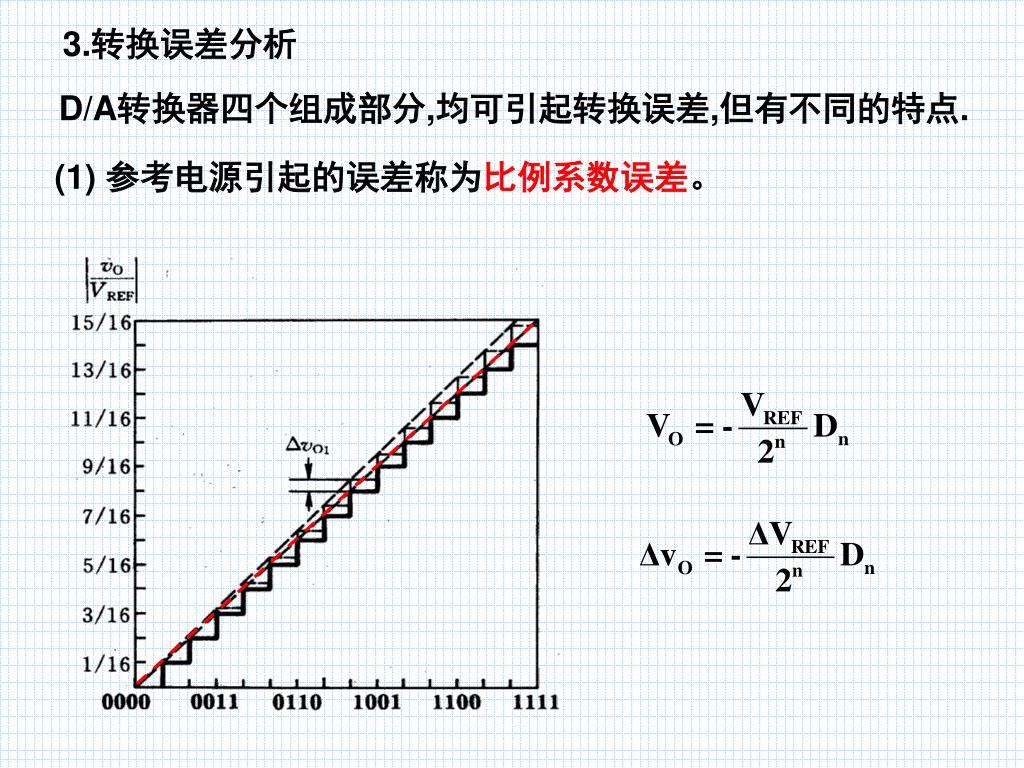

  11. 3.转换误差分析 D/A转换器四个组成部分,均可引起转换误差,但有不同的特点. (1) 参考电源引起的误差称为比例系数误差。

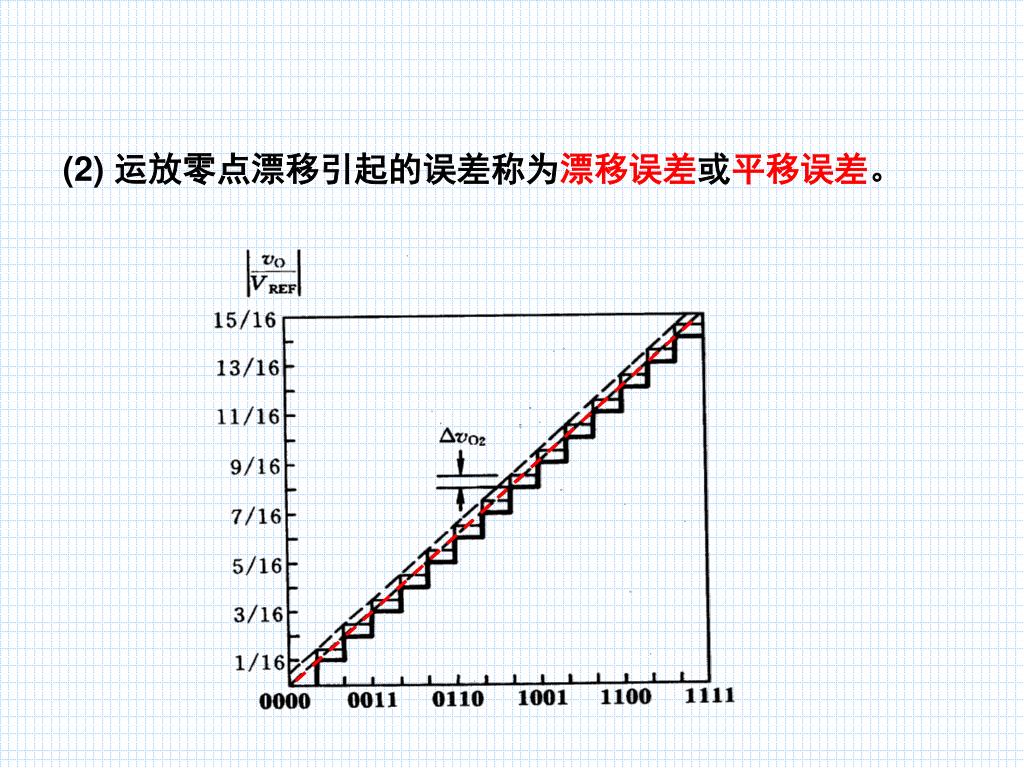

  12. (2) 运放零点漂移引起的误差称为漂移误差或平移误差。

  13. (3)模拟开关的导通内阻和导通压降以及电阻网络中电阻的偏差引起的误差称为非线性误差。(3)模拟开关的导通内阻和导通压降以及电阻网络中电阻的偏差引起的误差称为非线性误差。 非线性误差有时导致转换特性局部非单调性，从而引起系统不稳定。 总误差为几种误差的叠加 注意:D/AC分为两种一种为运放和参考电源为外接,另一种都集成在集成D/AC内部。前者,在选择外接参考电源和运放时要注意，选择稳定性高的，否则会因为误差而降低精度！

  14. 例11.2.1 10位倒T型电阻网络D/AC中,VREF=-10V。为保证VREF偏离标准值所引起的误差小于1/2LSB,试计算VREF的相对稳定度应取多少？ 1.计算1/2LSB:当输入数字量Dn=1时，输出电压为LSB。故： 2.计算当VREF变化量为 ΔVREF时所引起的输出变化量的最大值ΔVOM: 输入数字量的最大值 如|VREF|=10V,允许的参考电源变化量小于5mV

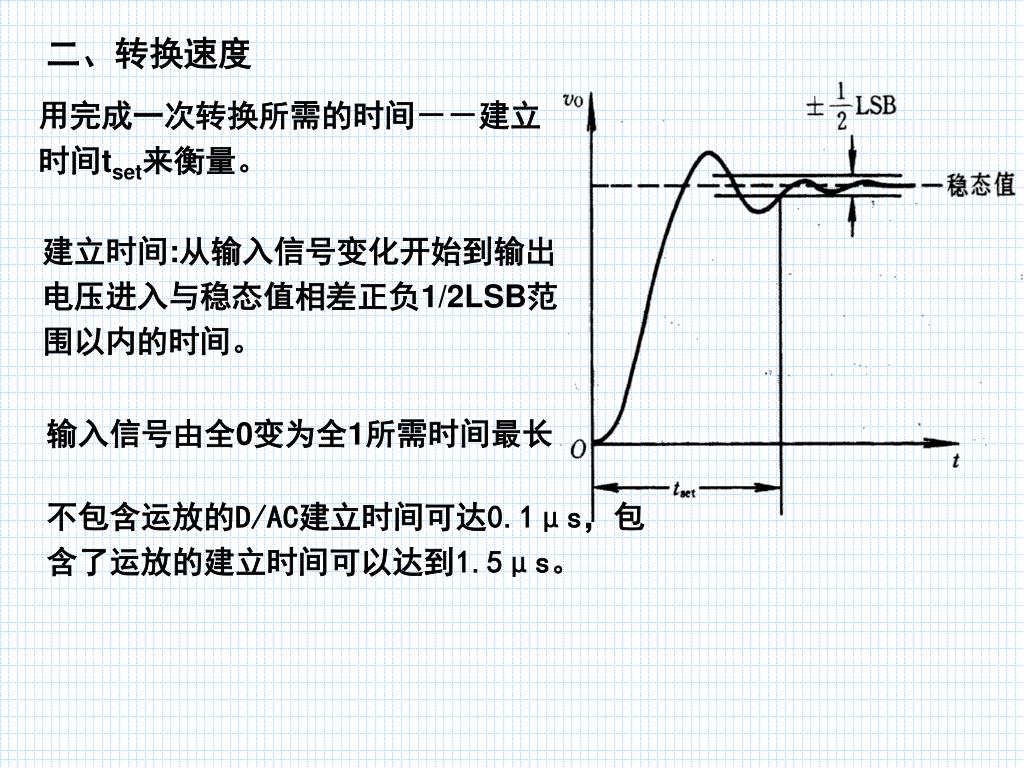

  15. 二、转换速度 用完成一次转换所需的时间－－建立时间tset来衡量。 建立时间:从输入信号变化开始到输出电压进入与稳态值相差正负1/2LSB范围以内的时间。 输入信号由全0变为全1所需时间最长 不包含运放的D/AC建立时间可达0.1μs，包含了运放的建立时间可以达到1.5μs。

  16. 11.3 A/D转换器 11.3.1 A/D转换的基本原理 A/D转换的基本步骤： • 采样(取样) 采样-保持电路 • 保持 • 量化 A/D转换电路 • 编码

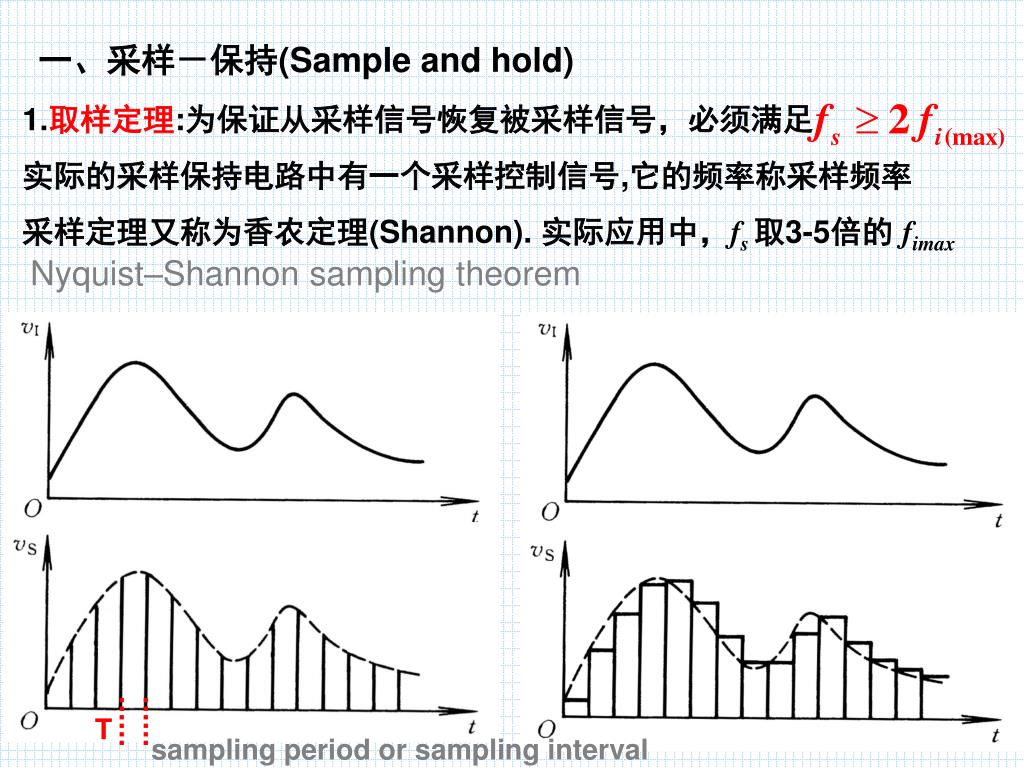

  17. T 一、采样－保持(Sample and hold) 1.取样定理:为保证从采样信号恢复被采样信号，必须满足 实际的采样保持电路中有一个采样控制信号,它的频率称采样频率 采样定理又称为香农定理(Shannon). 实际应用中，fs 取3-5倍的 fimax Nyquist–Shannon sampling theorem sampling period or sampling interval

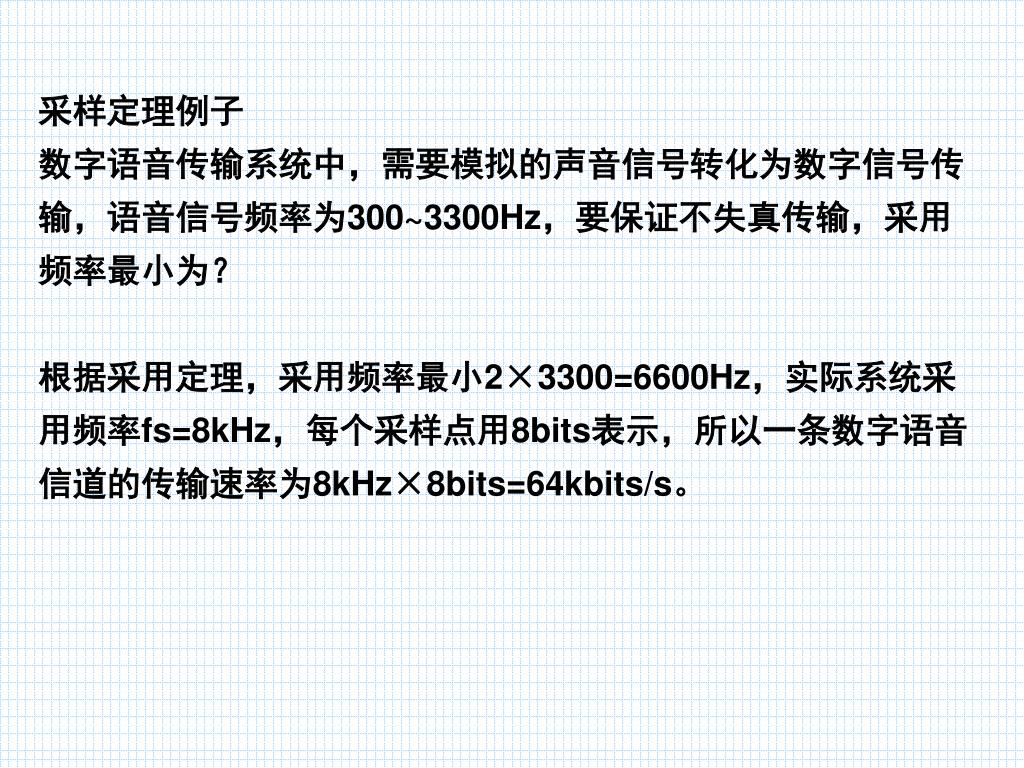

  18. 采样定理例子 数字语音传输系统中，需要模拟的声音信号转化为数字信号传输，语音信号频率为300~3300Hz，要保证不失真传输，采用频率最小为？ 根据采用定理，采用频率最小2×3300=6600Hz，实际系统采用频率fs=8kHz，每个采样点用8bits表示，所以一条数字语音信道的传输速率为8kHz×8bits=64kbits/s。

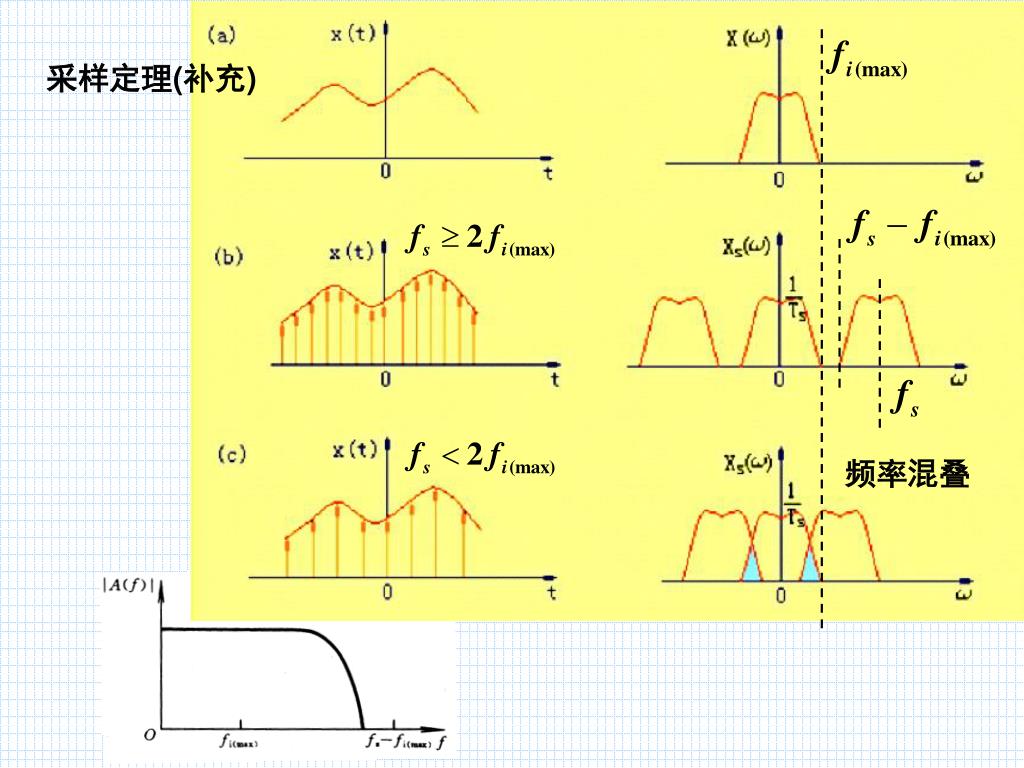

  19. 采样定理(补充) 频率混叠

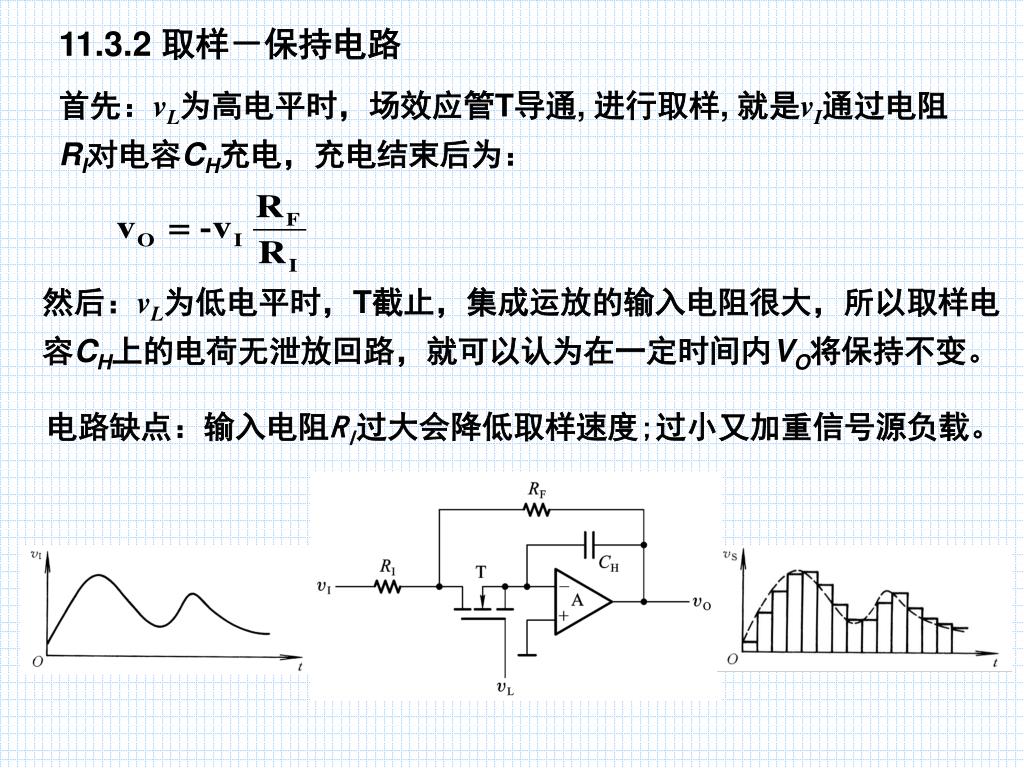

  20. 11.3.2 取样－保持电路 首先：vL为高电平时，场效应管T导通, 进行取样, 就是vI通过电阻RI对电容CH充电，充电结束后为： 然后：vL为低电平时，T截止，集成运放的输入电阻很大，所以取样电容CH上的电荷无泄放回路，就可以认为在一定时间内VO将保持不变。 电路缺点：输入电阻RI过大会降低取样速度;过小又加重信号源负载。

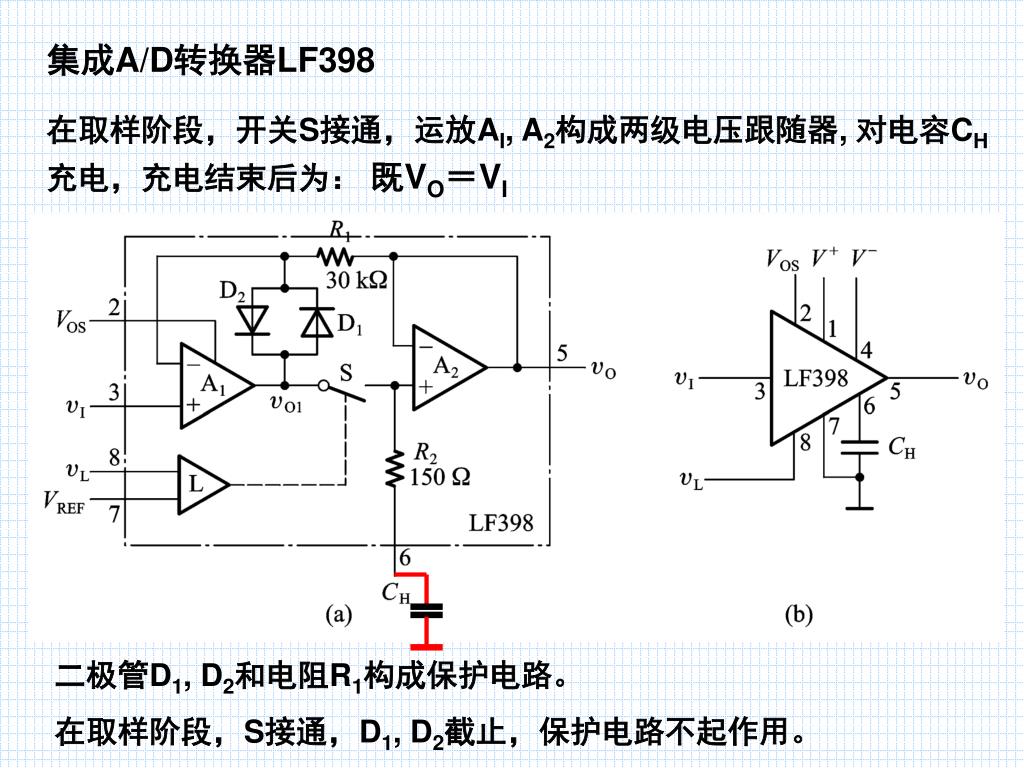

  21. 集成A/D转换器LF398 在取样阶段，开关S接通，运放AI, A2构成两级电压跟随器, 对电容CH充电，充电结束后为： 既VO＝VI 二极管D1, D2和电阻R1构成保护电路。 在取样阶段，S接通，D1, D2截止，保护电路不起作用。

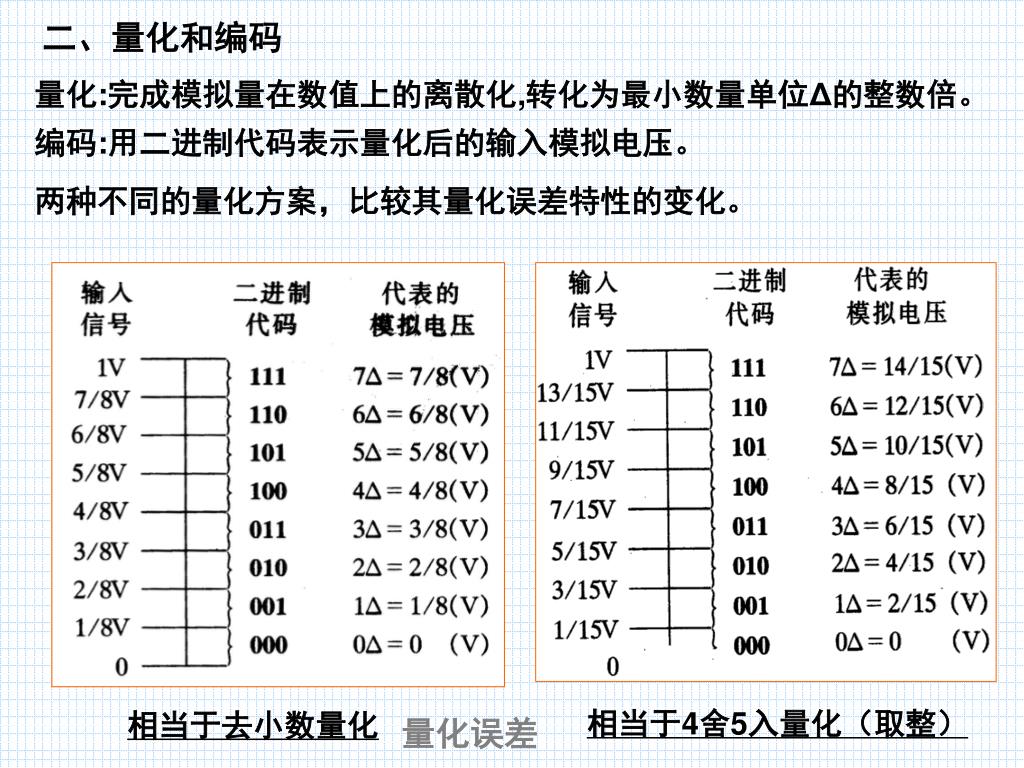

  22. 二、量化和编码 量化:完成模拟量在数值上的离散化,转化为最小数量单位Δ的整数倍。 编码:用二进制代码表示量化后的输入模拟电压。 两种不同的量化方案，比较其量化误差特性的变化。 相当于去小数量化 相当于4舍5入量化（取整） 量化误差

  23. 11.3.3 并联比较型A/D转换器 将输入模拟电压直接转换为数字量，不经过中间变量。 采用第二种量化方案， 即 Δ= 2VREF/15 转换过程：根据量化方案比较输入模拟信号的大小，然后对比较的结果进行编码。 特点： 速度快，转换时间小于50ns； 需要大量的比较器和触发器； 不需要采样保持电路！

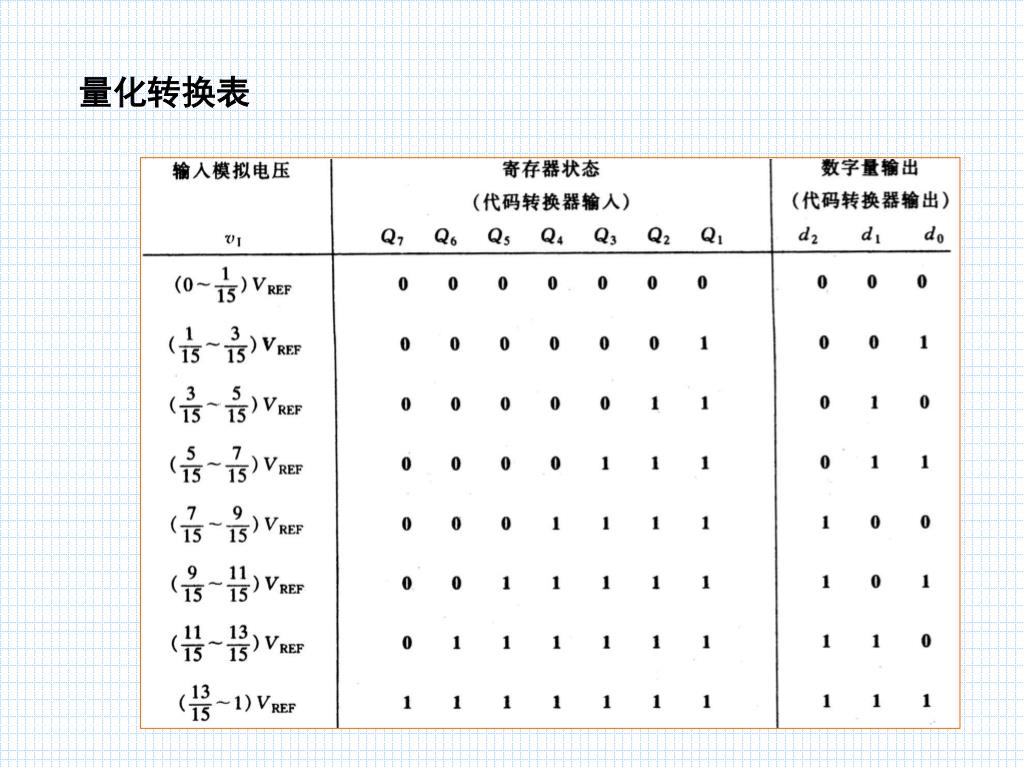

  24. 量化转换表

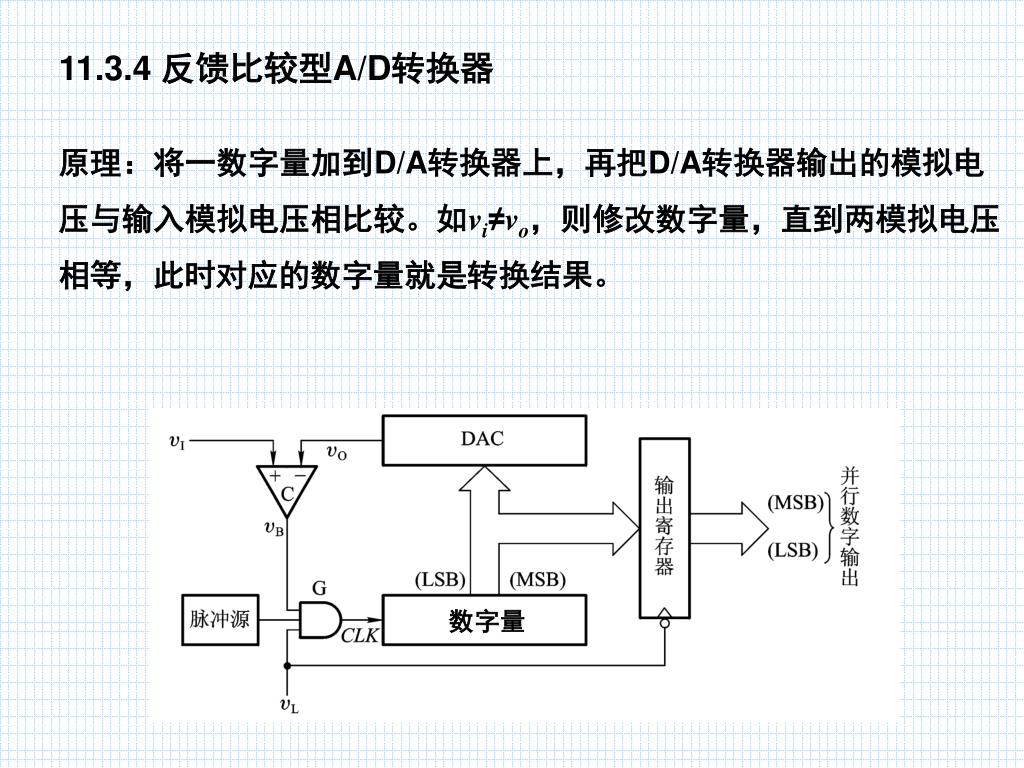

  25. 11.3.4 反馈比较型A/D转换器 原理：将一数字量加到D/A转换器上，再把D/A转换器输出的模拟电压与输入模拟电压相比较。如vi≠vo，则修改数字量，直到两模拟电压相等，此时对应的数字量就是转换结果。 数字量

  26. 1. 计数型A/D转换器 特点： (1)电路简单； (2)速度慢。最长转换时间可达2n-1个时钟信号周期。 vo<vi，计数器加法计数，vo线性递增；直到vo≥vi

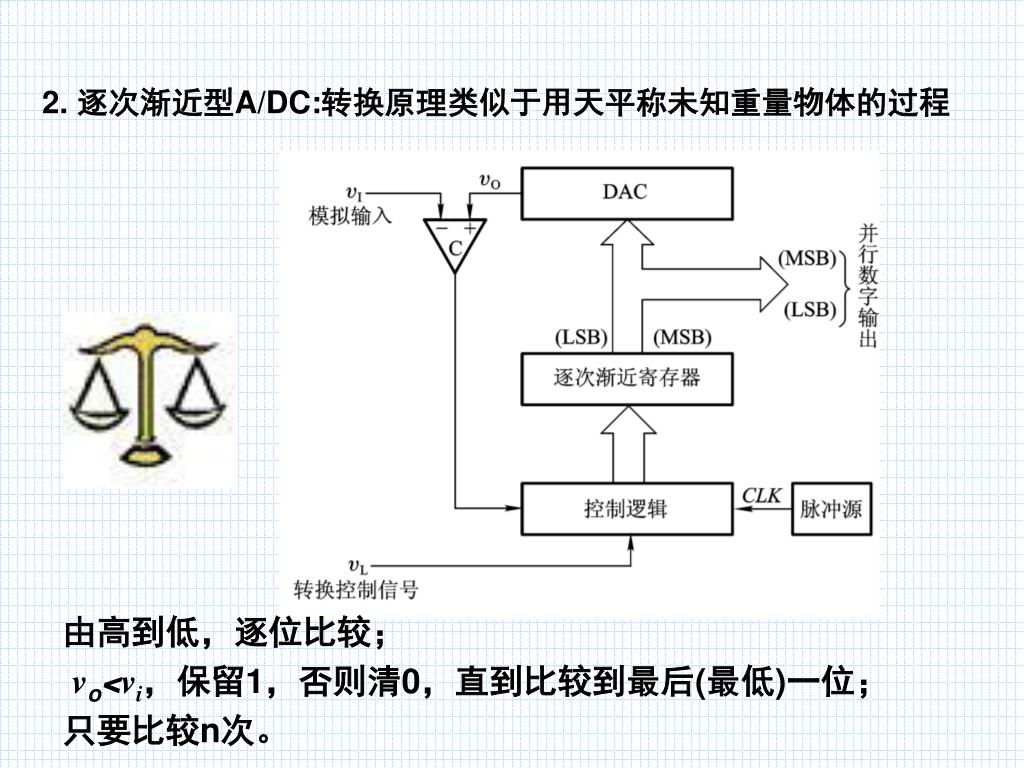

  27. 2. 逐次渐近型A/DC:转换原理类似于用天平称未知重量物体的过程 由高到低，逐位比较； vo<vi，保留1，否则清0，直到比较到最后(最低)一位； 只要比较n次。

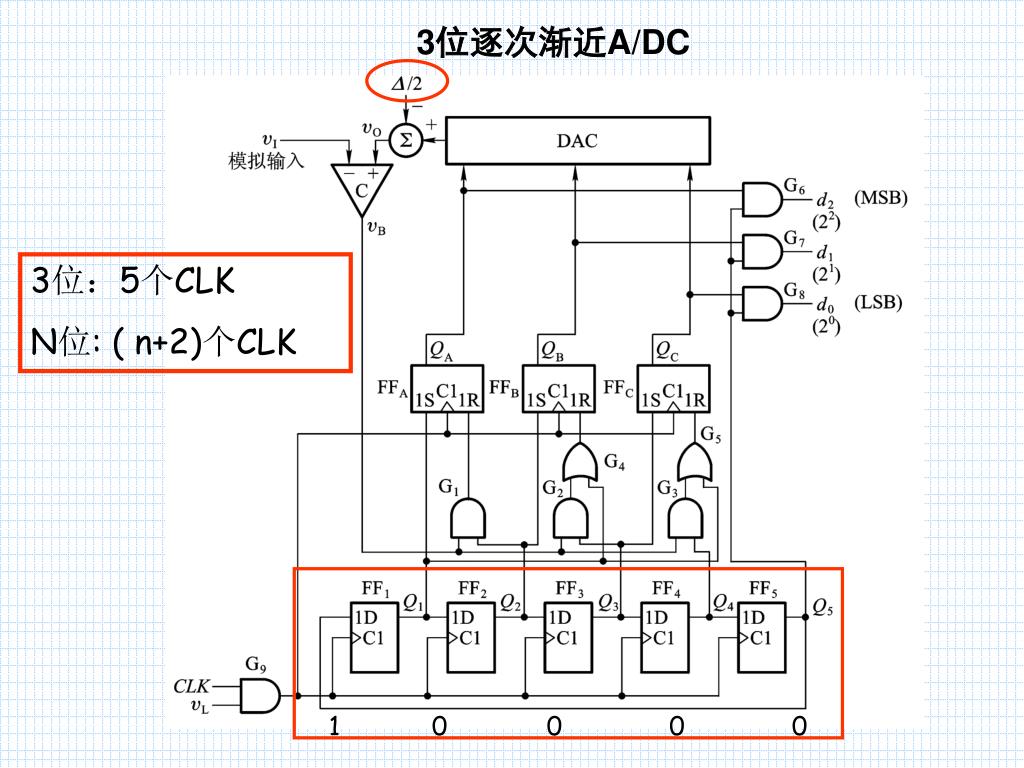

  28. 3位逐次渐近A/DC 3位：5个CLK N位: ( n+2)个CLK 1 0 0 0 0

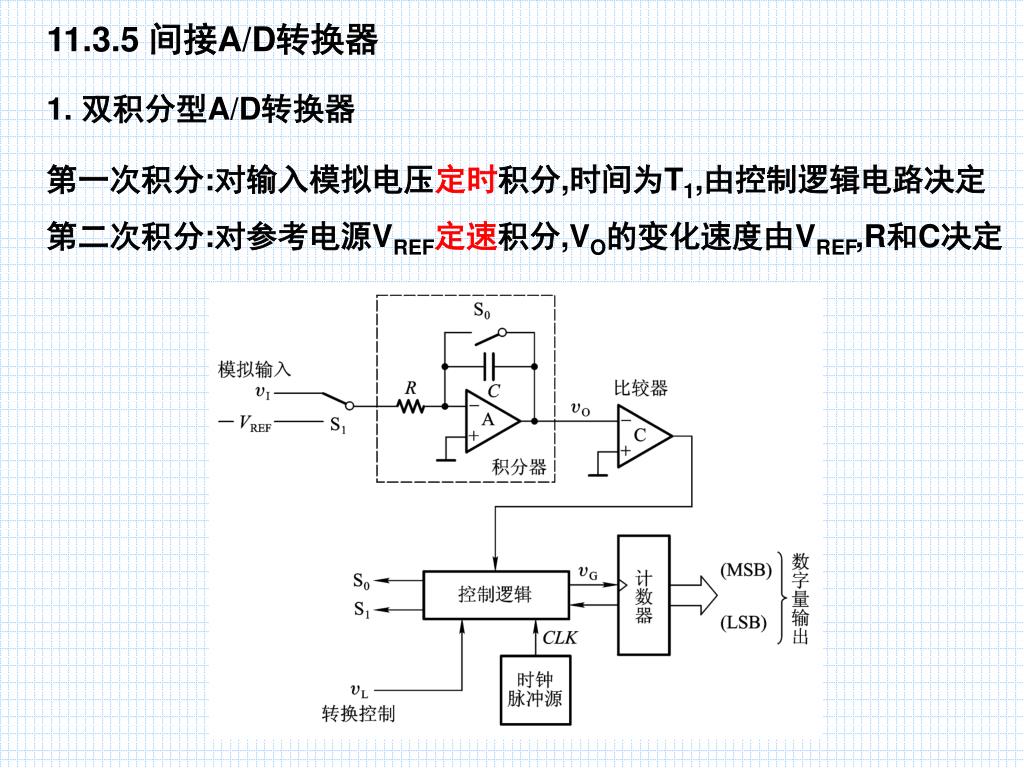

  29. 11.3.5 间接A/D转换器 1. 双积分型A/D转换器 第一次积分:对输入模拟电压定时积分,时间为T1,由控制逻辑电路决定 第二次积分:对参考电源VREF定速积分,VO的变化速度由VREF,R和C决定

  30. 第一次积分结束时电容电压，即T1时刻电容电压Vc，即 Vo值为： 第二次(反向)积分结束时积分器输出电压为0，设积分时间T2，即 即说明T2和VI成正比！

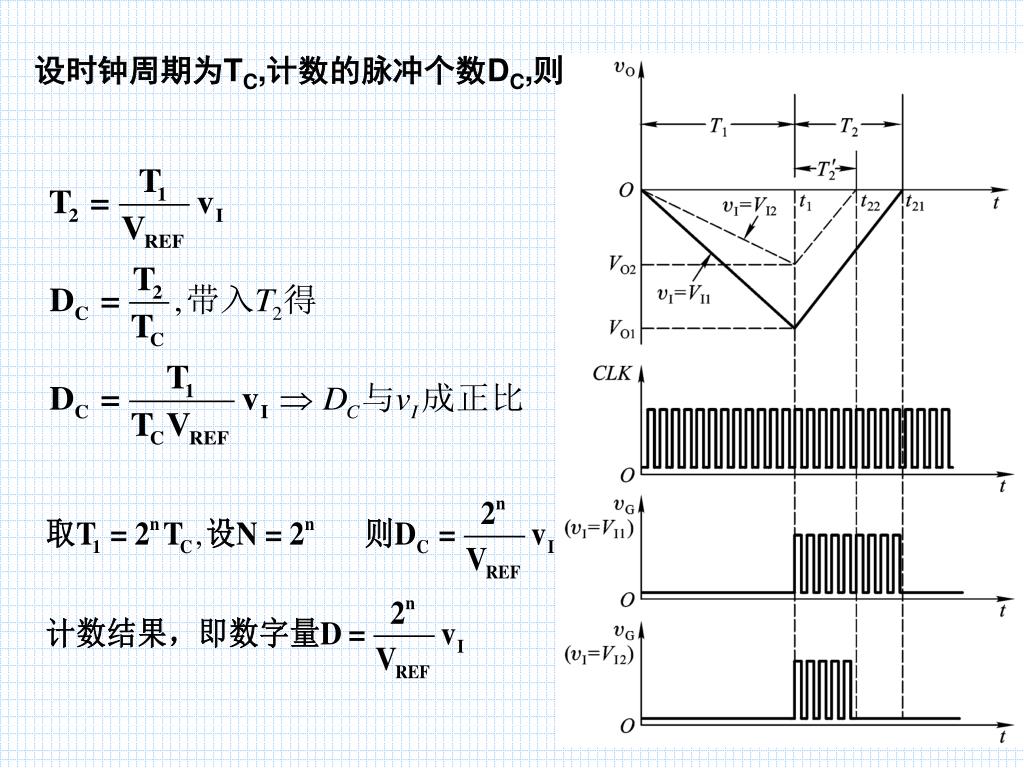

  31. 设时钟周期为TC,计数的脉冲个数DC,则

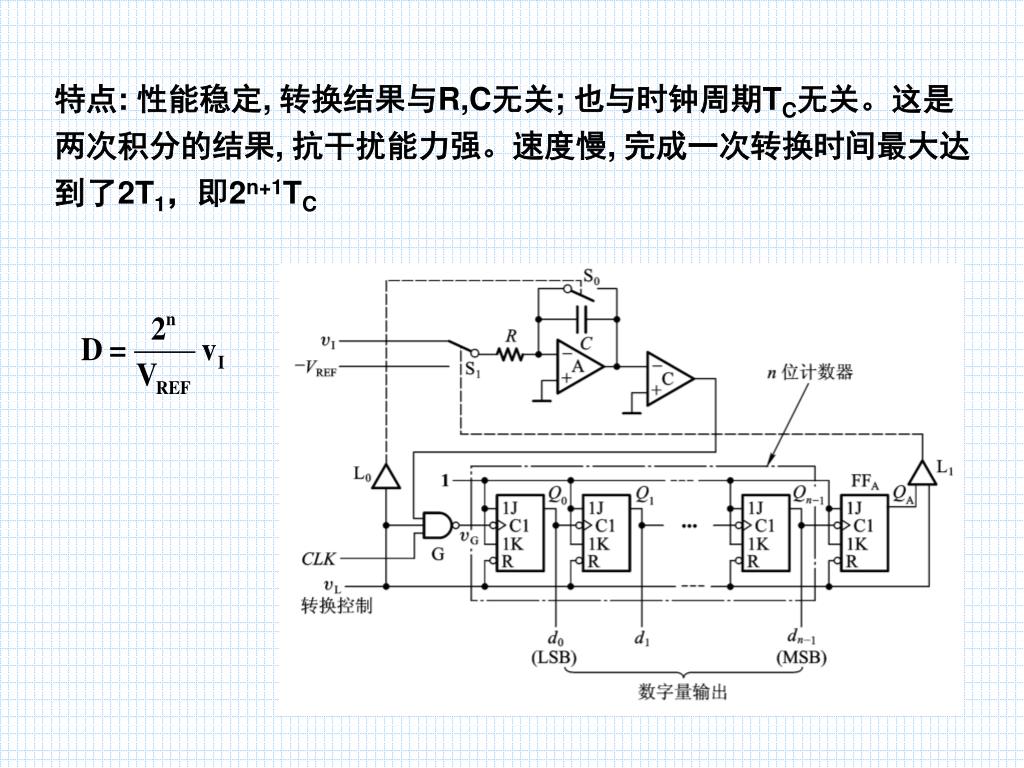

  32. 特点: 性能稳定, 转换结果与R,C无关; 也与时钟周期TC无关。这是两次积分的结果, 抗干扰能力强。速度慢, 完成一次转换时间最大达到了2T1，即2n+1TC

  33. 11.3.6 V-F变换型A/D转换器 f(频率)与输入模拟电平vi成正比，定时计数结果与f成正比，所以计数结果与vi成正比。 速度慢。这是由于计数型原理决定的。

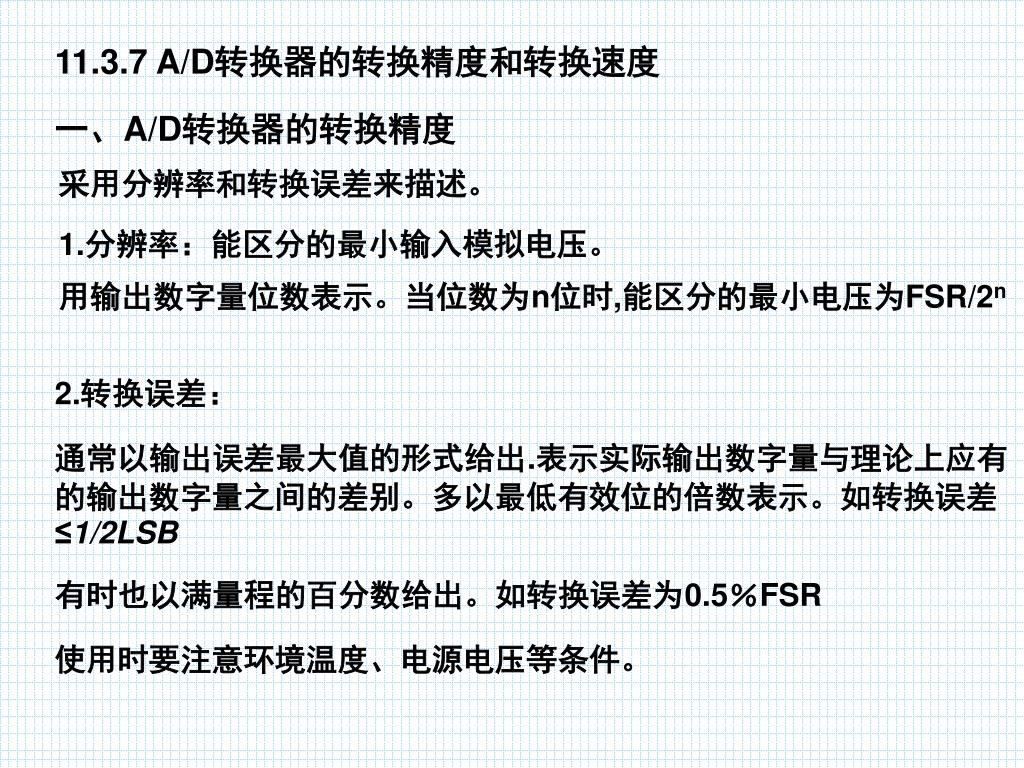

  34. 11.3.7 A/D转换器的转换精度和转换速度 一、A/D转换器的转换精度 采用分辨率和转换误差来描述。 1.分辨率：能区分的最小输入模拟电压。 用输出数字量位数表示。当位数为n位时,能区分的最小电压为FSR/2n 2.转换误差： 通常以输出误差最大值的形式给出.表示实际输出数字量与理论上应有的输出数字量之间的差别。多以最低有效位的倍数表示。如转换误差≤1/2LSB 有时也以满量程的百分数给出。如转换误差为0.5％FSR 使用时要注意环境温度、电源电压等条件。

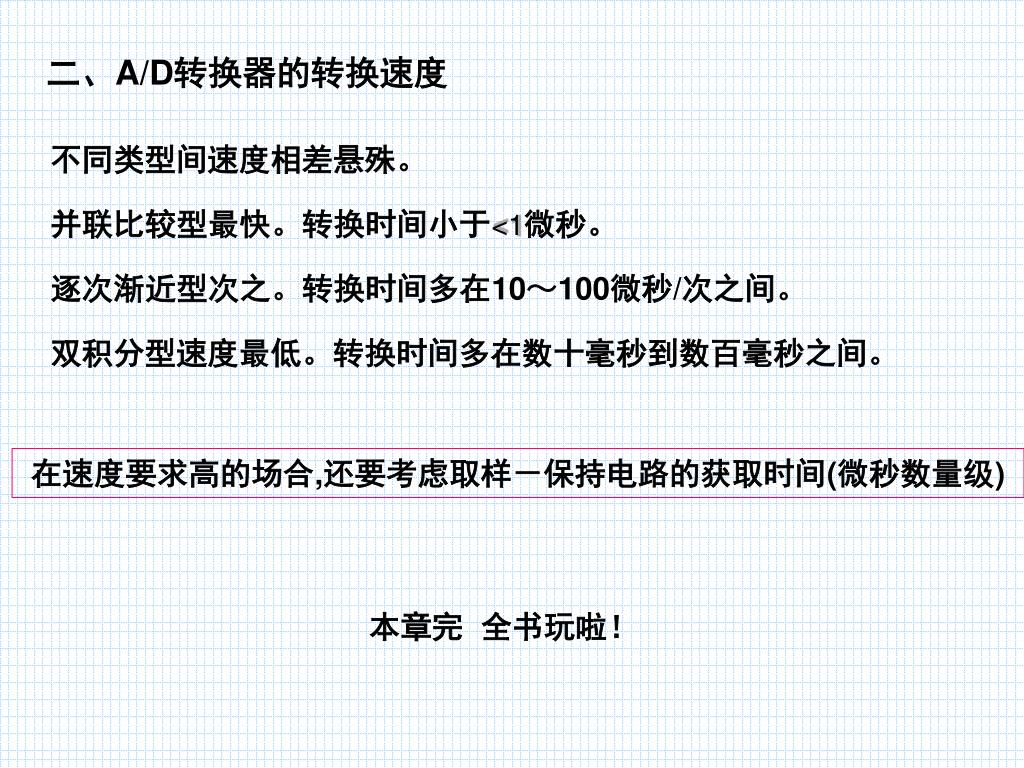

  35. 二、A/D转换器的转换速度 不同类型间速度相差悬殊。 并联比较型最快。转换时间小于<1微秒。 逐次渐近型次之。转换时间多在10～100微秒/次之间。 双积分型速度最低。转换时间多在数十毫秒到数百毫秒之间。 在速度要求高的场合,还要考虑取样－保持电路的获取时间(微秒数量级) 本章完 全书玩啦！

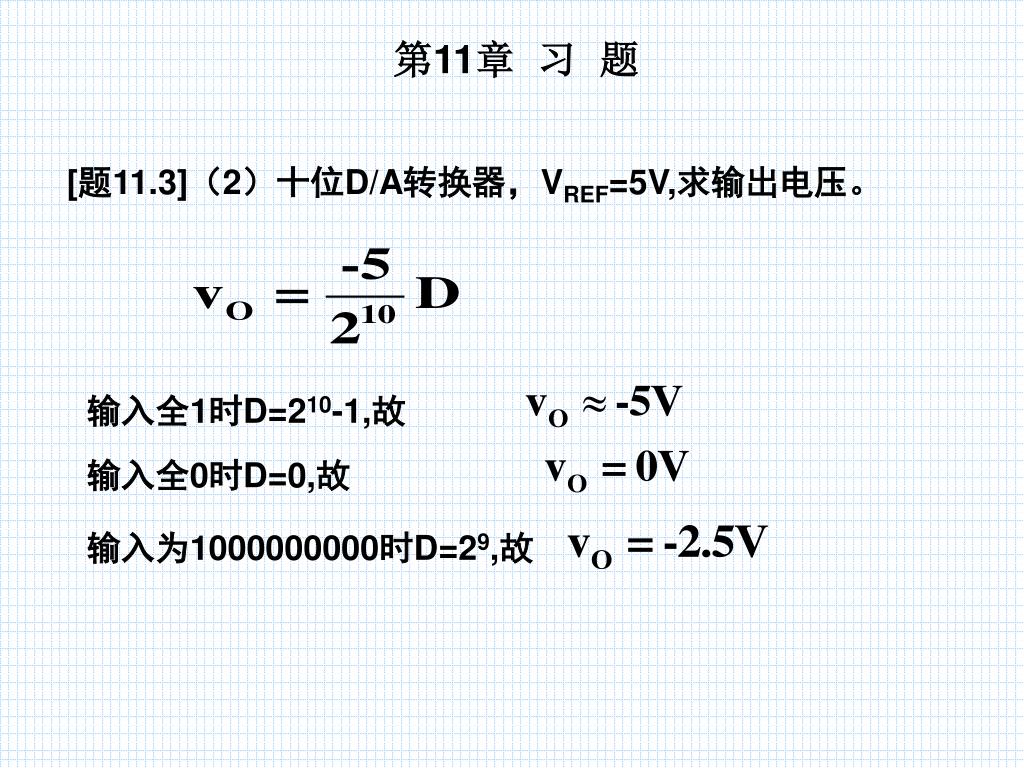

  36. 第11章 习 题 [题11.3]（2）十位D/A转换器，VREF=5V,求输出电压。 输入全1时D=210-1,故 输入全0时D=0,故 输入为1000000000时D=29,故

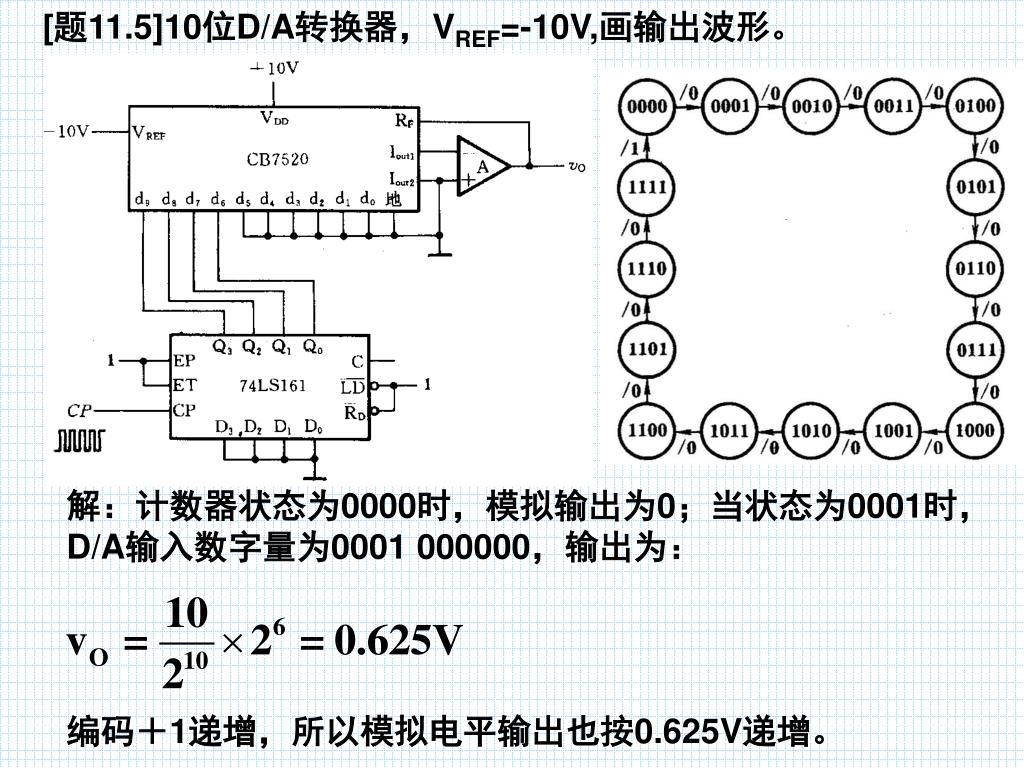

  37. [题11.5]10位D/A转换器，VREF=-10V,画输出波形。 解：计数器状态为0000时，模拟输出为0；当状态为0001时，D/A输入数字量为0001 000000，输出为： 编码＋1递增，所以模拟电平输出也按0.625V递增。

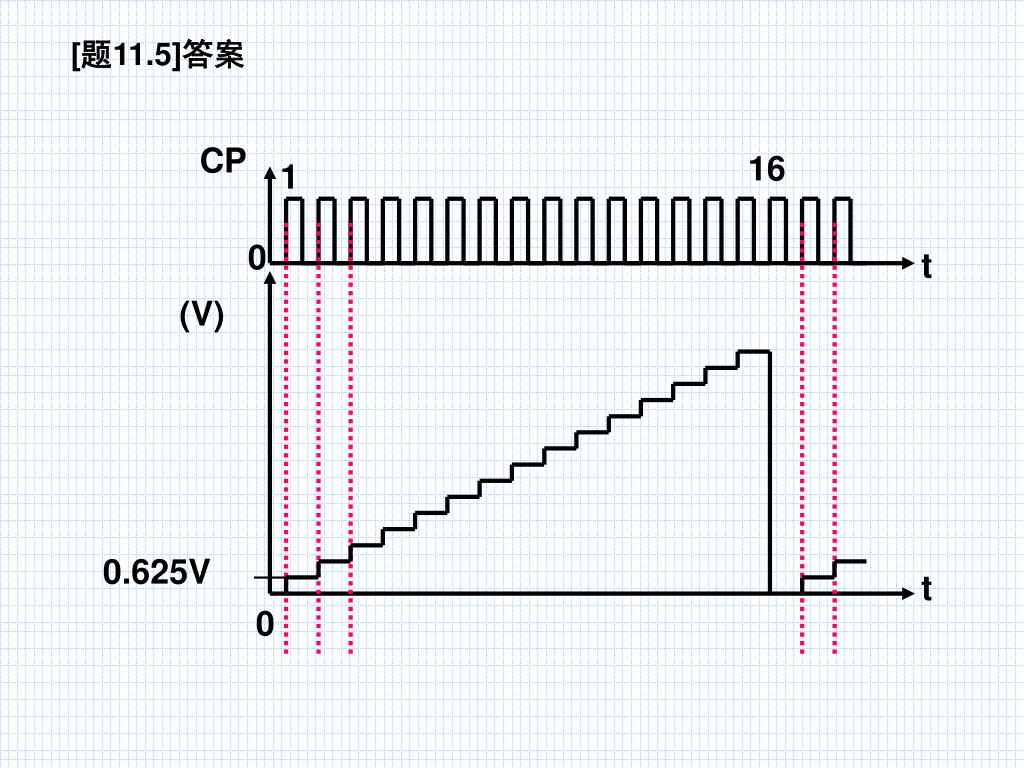

  38. [题11.5]答案 CP 16 1 0 t (V) 0.625V t 0

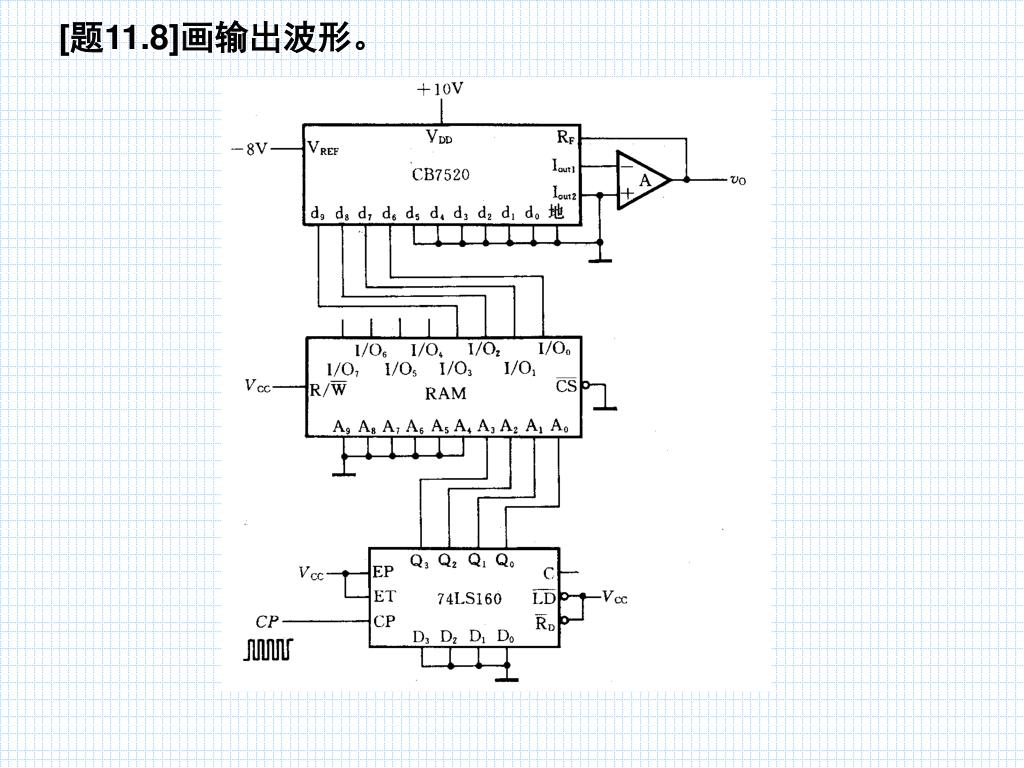

  39. [题11.8]画输出波形。

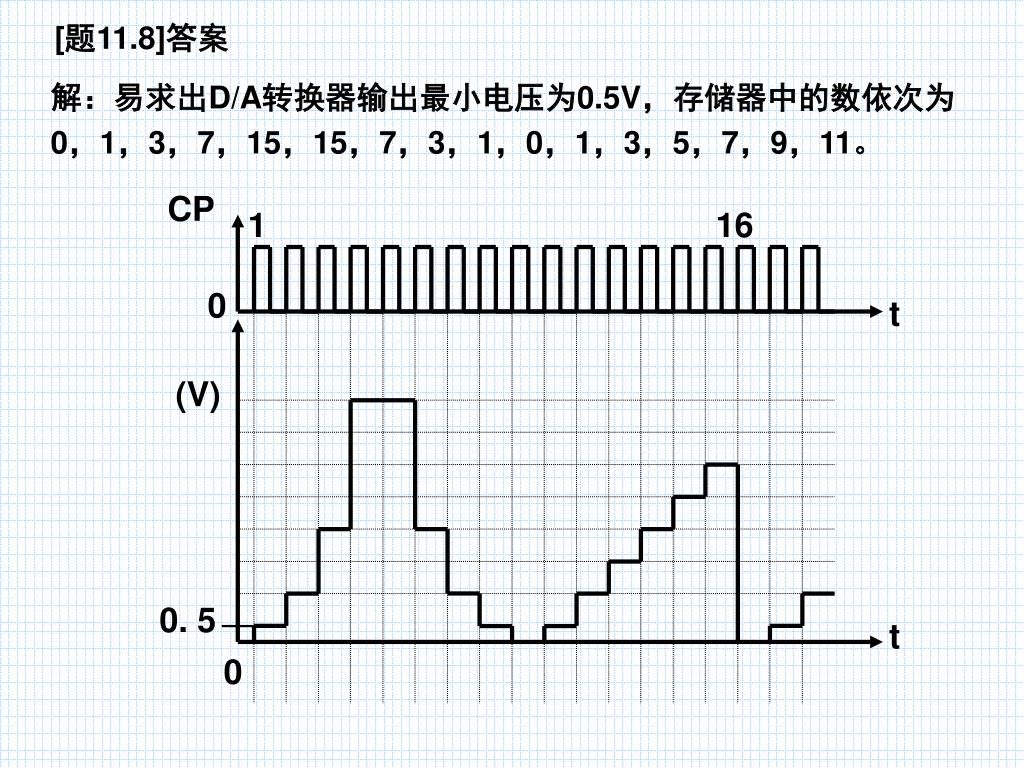

  40. [题11.8]答案 解：易求出D/A转换器输出最小电压为0.5V，存储器中的数依次为0，1，3，7，15，15，7，3，1，0，1，3，5，7，9，11。 CP 1 16 0 t (V) 0. 5 t 0

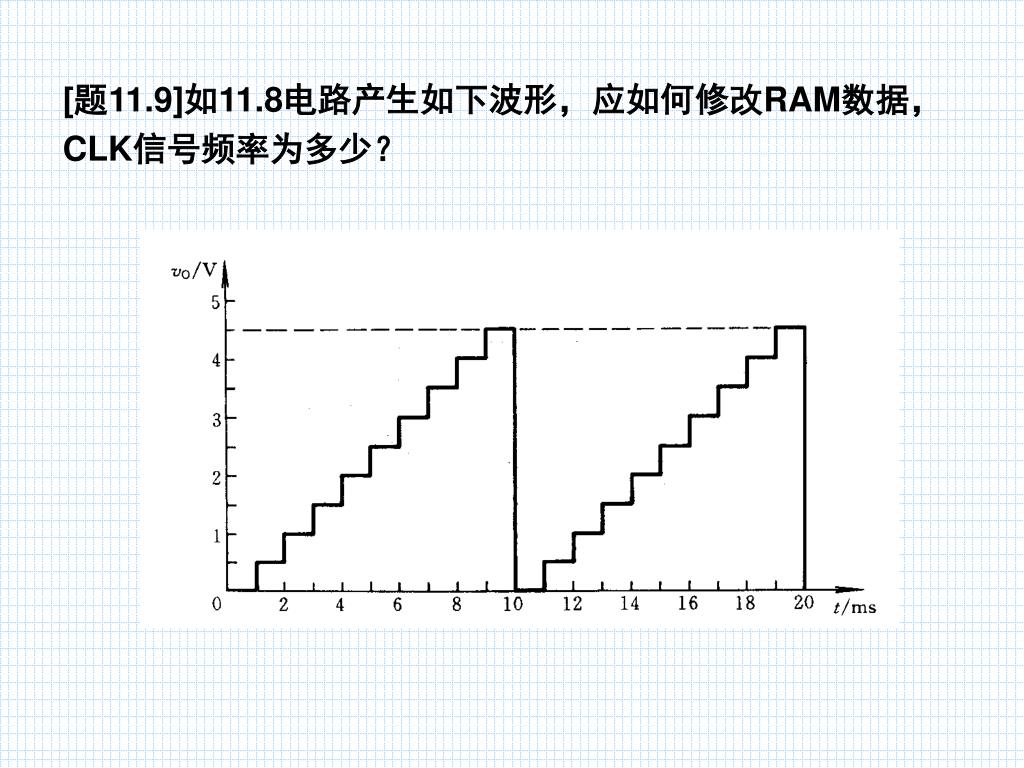

  41. [题11.9]如11.8电路产生如下波形，应如何修改RAM数据，CLK信号频率为多少？[题11.9]如11.8电路产生如下波形，应如何修改RAM数据，CLK信号频率为多少？

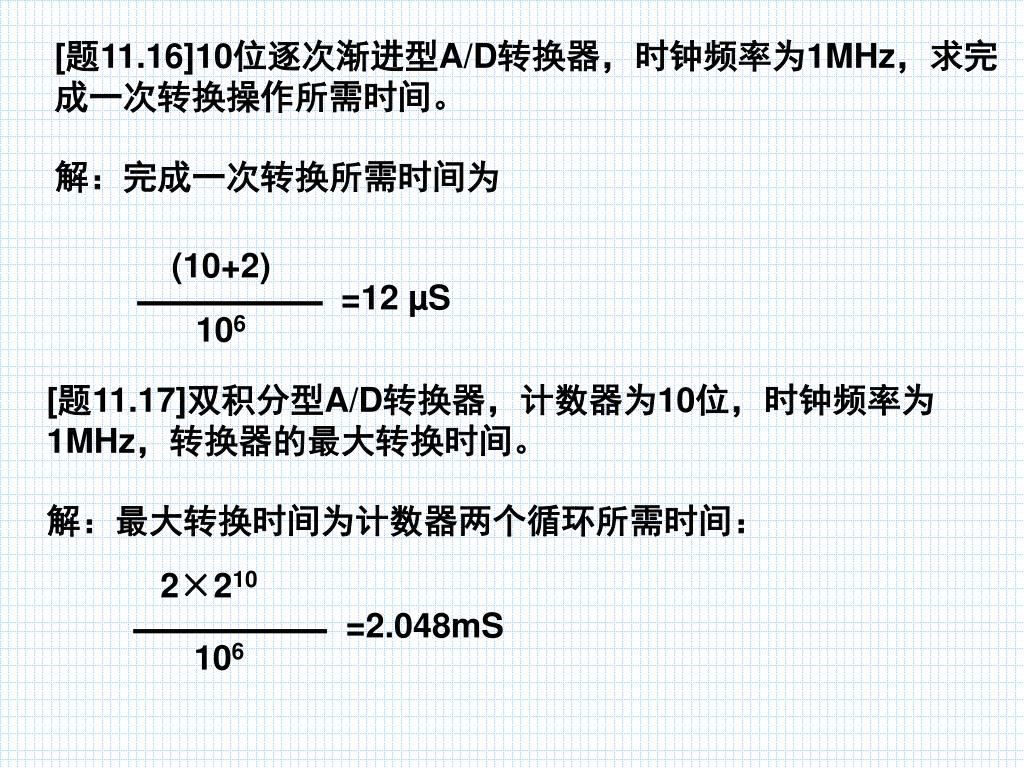

  42. [题11.17]双积分型A/D转换器，计数器为10位，时钟频率为1MHz，转换器的最大转换时间。[题11.17]双积分型A/D转换器，计数器为10位，时钟频率为1MHz，转换器的最大转换时间。 解：最大转换时间为计数器两个循环所需时间： 2×210 =2.048mS 106 [题11.16]10位逐次渐进型A/D转换器，时钟频率为1MHz，求完成一次转换操作所需时间。 解：完成一次转换所需时间为 (10+2) =12 µS 106

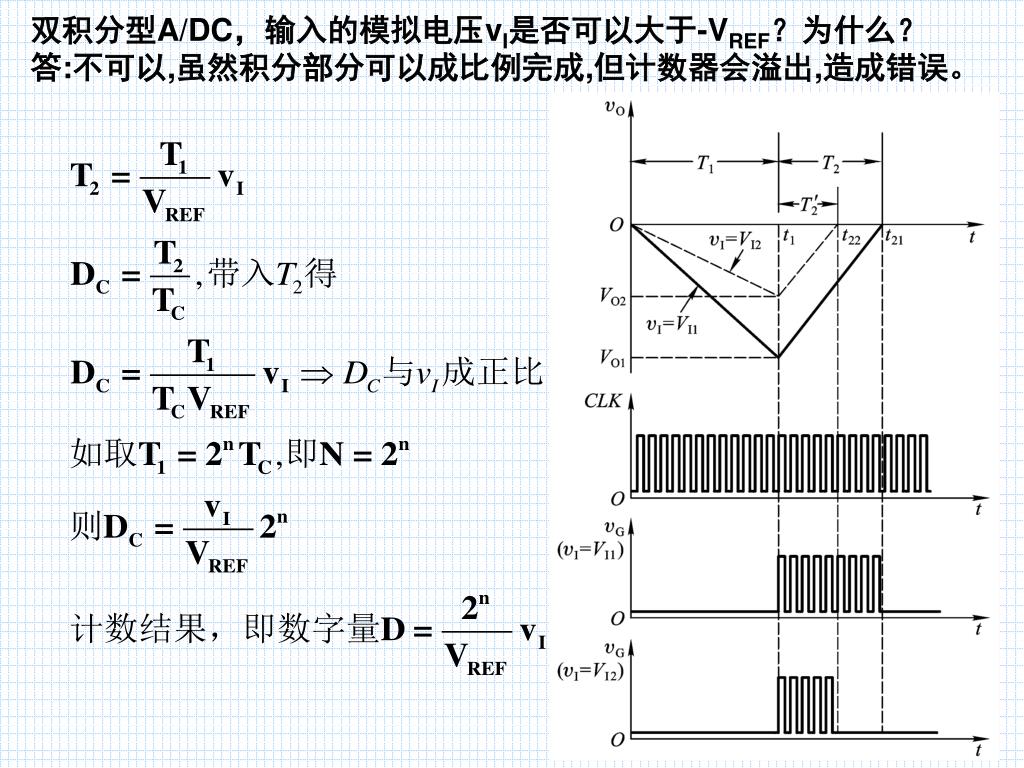

  43. 双积分型A/DC，输入的模拟电压vI是否可以大于-VREF？为什么？双积分型A/DC，输入的模拟电压vI是否可以大于-VREF？为什么？ 答:不可以,虽然积分部分可以成比例完成,但计数器会溢出,造成错误。
