Presentation Transcript
slide1

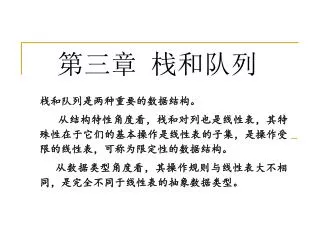

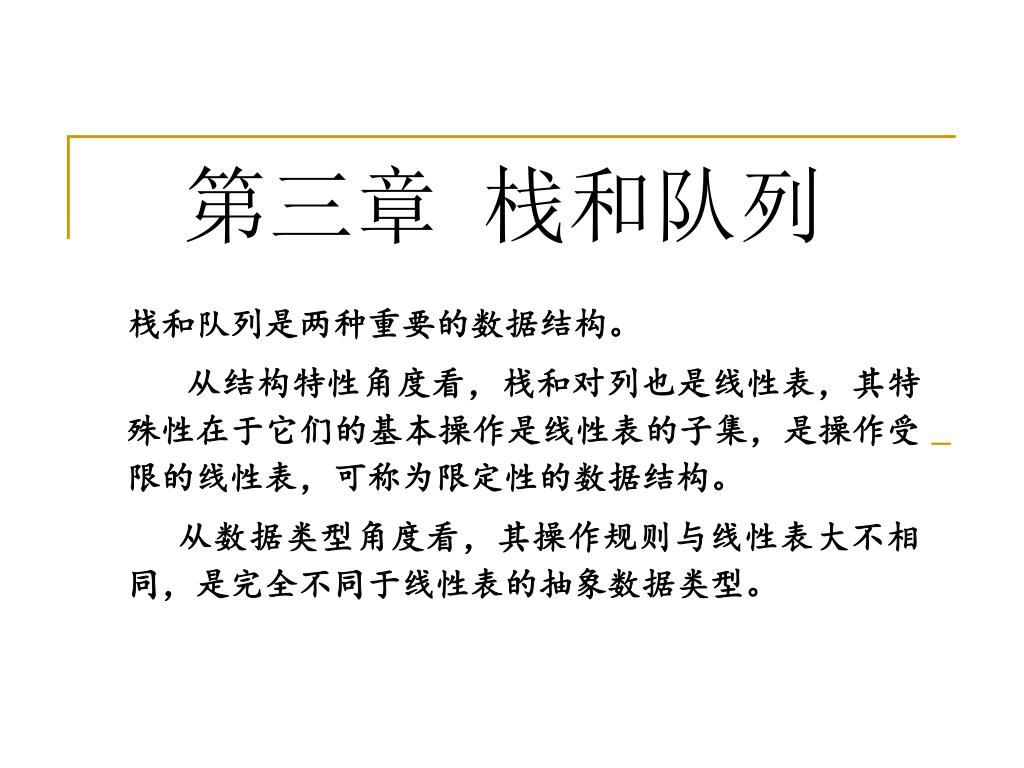

第三章 栈和队列

栈和队列是两种重要的数据结构。

从结构特性角度看,栈和对列也是线性表,其特殊性在于它们的基本操作是线性表的子集,是操作受限的线性表,可称为限定性的数据结构。

从数据类型角度看,其操作规则与线性表大不相同,是完全不同于线性表的抽象数据类型。

slide2

栈顶

an

栈底

a2

a1

栈—定义

栈是限定在表的一端进行插入和删除操作的线性表。

插入:称为进栈(或压栈)。

删除:称为出栈(或退栈)。

栈顶(top):允许进行插入和删除操作的一端。

栈底(bottom):不允许插入和删除操作的一端。

基本操作:

Initstack(&s): 栈初始化

Destroystack(&s):撤消栈

Clearstack(&s):置栈空

Stackempty(s) :判栈空

Stacklength(S):求栈中元素个数

Gettop(S,&e): 取栈顶元素

Push(&S,e): 入栈

Pop(&S,&e): 出栈

特点:后进先出----LIFO

Last In First Out

slide3

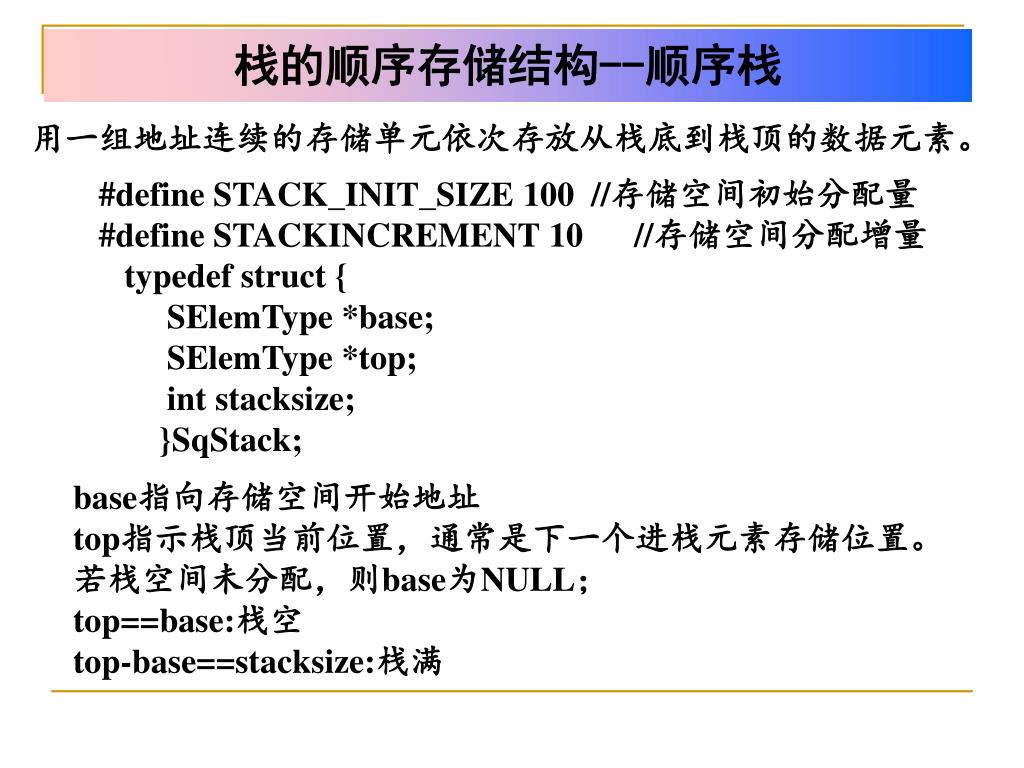

栈的顺序存储结构--顺序栈

用一组地址连续的存储单元依次存放从栈底到栈顶的数据元素。

#define STACK_INIT_SIZE 100 //存储空间初始分配量

#define STACKINCREMENT 10 //存储空间分配增量

typedef struct {

SElemType *base;

SElemType *top;

int stacksize;

}SqStack;

base指向存储空间开始地址

top指示栈顶当前位置,通常是下一个进栈元素存储位置。

若栈空间未分配,则base为NULL;

top==base:栈空

top-base==stacksize:栈满

slide4
顺序栈操作的实现

1、栈初始化:分配初始存储空间,初始化各变量。

Status Initstack(Sqstack &s)

{ s.base=(SElemType *)

malloc(STACK_INIT_SIZE*sizeof(SElemType));

if(!s.base)return(OVERFLOW);

s.top=s.base;

s.stacksize= STACK_INIT_SIZE;

return Ok;

}

slide5

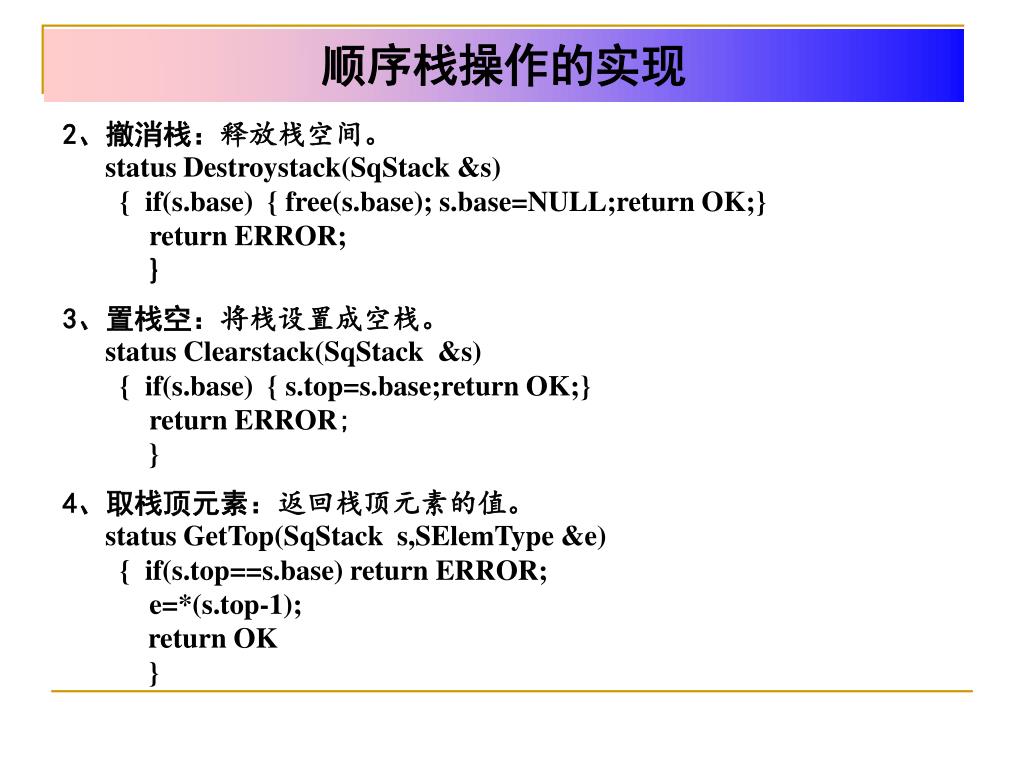

顺序栈操作的实现

2、撤消栈:释放栈空间。

status Destroystack(SqStack &s)

{ if(s.base) { free(s.base); s.base=NULL;return OK;}

return ERROR;

}

3、置栈空:将栈设置成空栈。

status Clearstack(SqStack &s)

{ if(s.base) { s.top=s.base;return OK;}

return ERROR;

}

4、取栈顶元素:返回栈顶元素的值。

status GetTop(SqStack s,SElemType &e)

{ if(s.top==s.base) return ERROR;

e=*(s.top-1);

return OK

}

slide6

top

top

e

e

base

base

B

B

A

A

顺序栈操作的实现

5、入栈操作:把元素压入栈中。

status Push(SqStack &s,SElemType e)

{ if(s.top-s.base>=s.stacksize)

{ s.base=(SElemType *)ralloc(s.base,

(s.tacksize+STACKINCREMENT)*sizeof(SElemType));

if(!s.base) return(OVERFLOW);

s.top=s.base+s.stacksize;

s.stacksize+=STACKINCREMENT;

}

*s.top=e;

s.top++;

return OK;

}

压栈操作

slide7

Y

top

top

Y

B

B

base

base

A

A

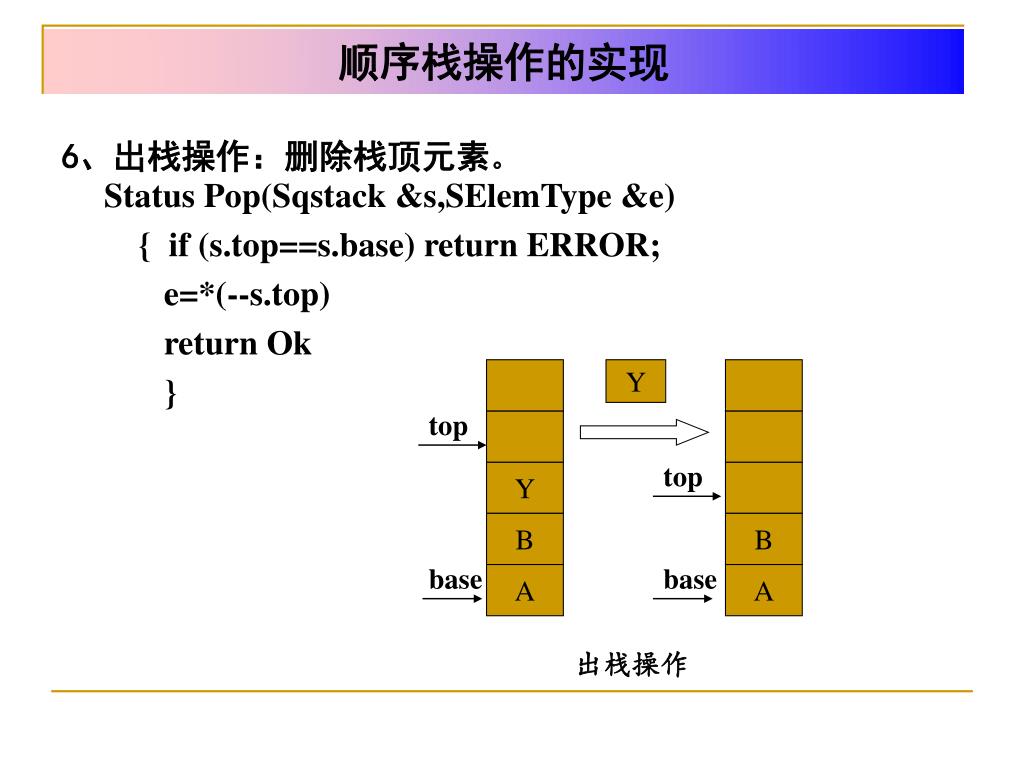

顺序栈操作的实现

6、出栈操作:删除栈顶元素。

Status Pop(Sqstack &s,SElemType &e)

{ if (s.top==s.base) return ERROR;

e=*(--s.top)

return Ok

}

出栈操作

slide8

Data next

S.top

栈顶

栈底

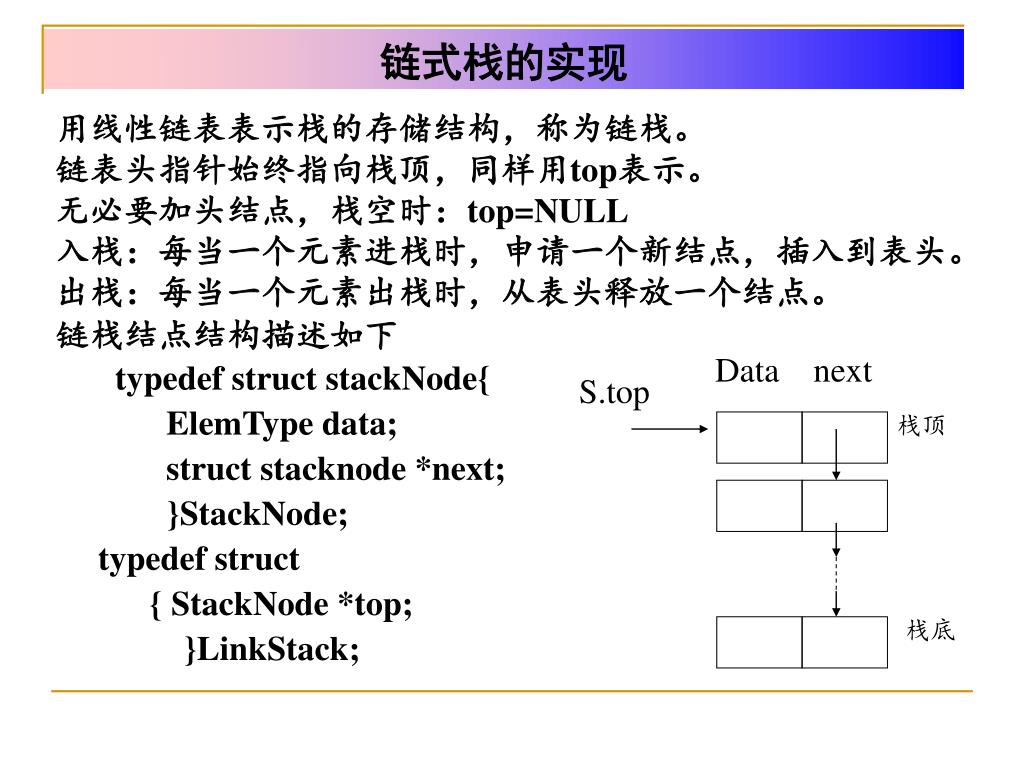

链式栈的实现

用线性链表表示栈的存储结构,称为链栈。

链表头指针始终指向栈顶,同样用top表示。

无必要加头结点,栈空时:top=NULL

入栈:每当一个元素进栈时,申请一个新结点,插入到表头。

出栈:每当一个元素出栈时,从表头释放一个结点。

链栈结点结构描述如下

typedef struct stackNode{

ElemType data;

struct stacknode *next;

}StackNode;

typedef struct

{ StackNode *top;

}LinkStack;

slide9
链式栈的实现

status Push(LinkStack &s,SElemType e)

{ p=(StackNode *)malloc(sizeof(StackNode));

if(!p)return(OVERFLOW);

p->data=e;

p->next=s.top;

s.top=p;

return OK;

}

入栈操作

status Pop(LinkStack &s,SElemType &e)

{ if(s.top==NULL) return(FALSE);

e=(s.top)->data;

p=s.top;

s.top=p->next; free(p);

return OK;

}

出栈操作

slide10

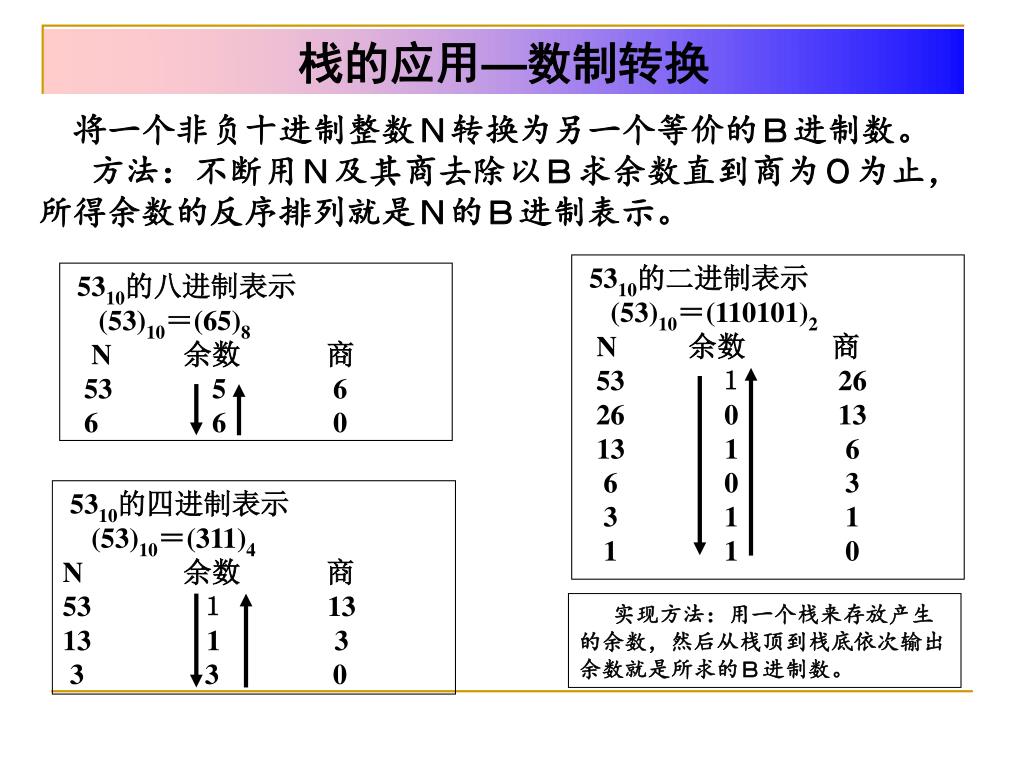

栈的应用—数制转换

将一个非负十进制整数N转换为另一个等价的B进制数。

方法:不断用N及其商去除以B求余数直到商为0为止,所得余数的反序排列就是N的B进制表示。

5310的二进制表示

(53)10=(110101)2

N   余数   商

53 1 26

26 0 13

13 1 6

6 0 3

3 1 1

1 1 0

5310的八进制表示

(53)10=(65)8

N   余数   商

53 5 6

6 6 0

  • 5310的四进制表示
  • (53)10=(311)4
  • N    余数   商
  • 1 13
  • 1 3
  • 3 3 0

实现方法:用一个栈来存放产生的余数,然后从栈顶到栈底依次输出余数就是所求的B进制数。

slide11

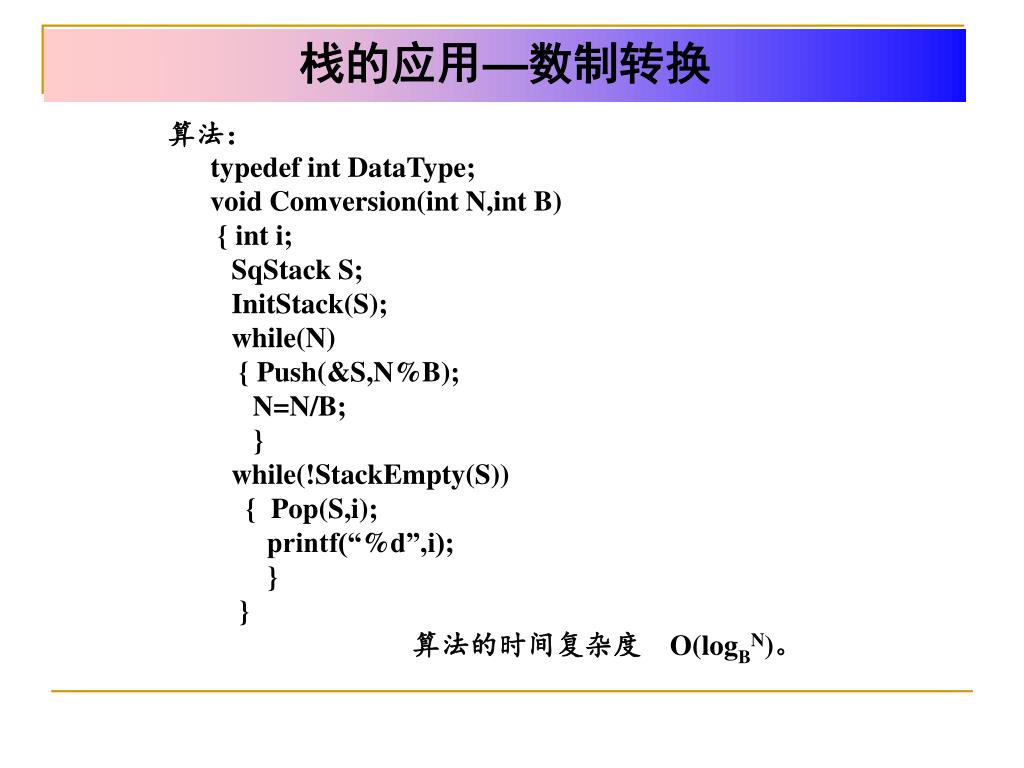

栈的应用—数制转换

算法:

typedef int DataType;

void Comversion(int N,int B)

{ int i;

SqStack S;

InitStack(S);

while(N)

{ Push(&S,N%B);

N=N/B;

}

while(!StackEmpty(S))

{ Pop(S,i);

printf(“%d”,i);

}

}

算法的时间复杂度 O(logBN)。

slide12
栈的应用—表达式求值

算术四则运算法则:

先乘除后加减,从左至右,先括号内后括号外

方法:对运算符建立优先关系矩阵,按优先关系对表达式进行处理。

算符:运算符和界符。

根据法则1:乘除优先于加减

乘除优先级相同

加减优先级相同。

根据法则2:相邻两个同级运算符左优先。

根据法则3:“(”前面的运算符优先级低于“(”的优先级。“(”的优先级低于右边相邻算符。“)”左边的算符高于“)”的优先级。

slide14

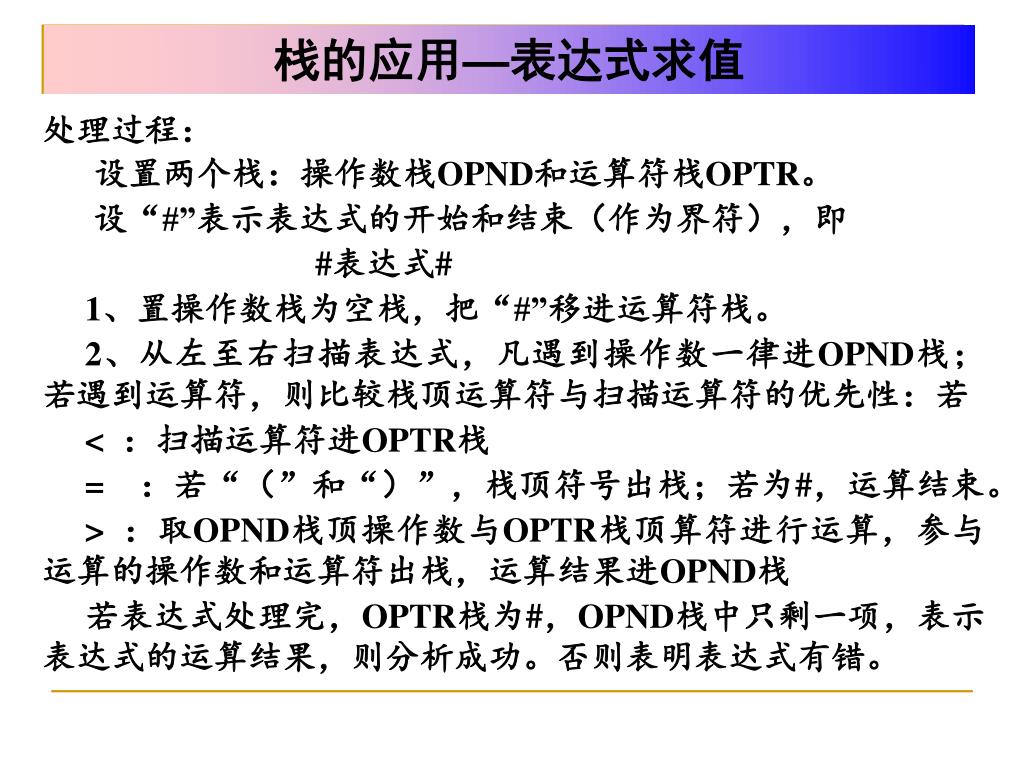

栈的应用—表达式求值

处理过程:

设置两个栈:操作数栈OPND和运算符栈OPTR。

设“#”表示表达式的开始和结束(作为界符),即

#表达式#

1、置操作数栈为空栈,把“#”移进运算符栈。

2、从左至右扫描表达式,凡遇到操作数一律进OPND栈;若遇到运算符,则比较栈顶运算符与扫描运算符的优先性:若

< :扫描运算符进OPTR栈

= :若“(”和“)”,栈顶符号出栈;若为#,运算结束。

> :取OPND栈顶操作数与OPTR栈顶算符进行运算,参与运算的操作数和运算符出栈,运算结果进OPND栈

若表达式处理完,OPTR栈为#,OPND栈中只剩一项,表示表达式的运算结果,则分析成功。否则表明表达式有错。

slide15

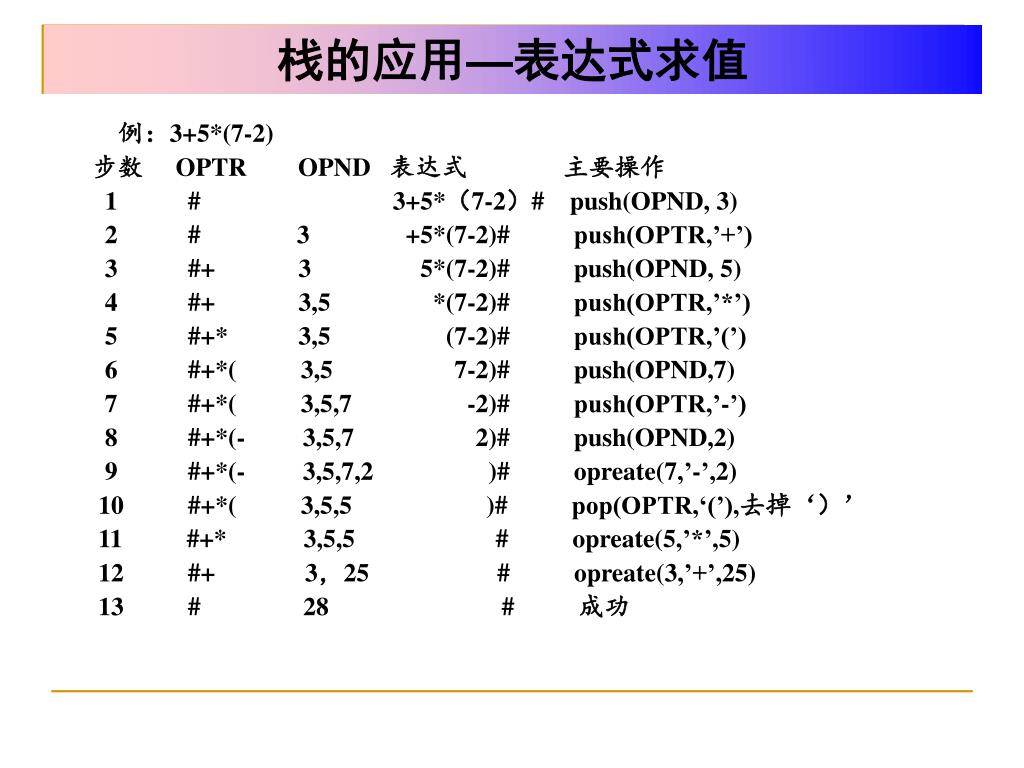

栈的应用—表达式求值

例:3+5*(7-2)

步数 OPTR OPND 表达式 主要操作

1 # 3+5*(7-2)# push(OPND, 3)

2 # 3 +5*(7-2)# push(OPTR,’+’)

3 #+ 3 5*(7-2)# push(OPND, 5)

4 #+ 3,5 *(7-2)# push(OPTR,’*’)

5 #+* 3,5 (7-2)# push(OPTR,’(’)

6 #+*( 3,5 7-2)# push(OPND,7)

7 #+*( 3,5,7 -2)# push(OPTR,’-’)

8 #+*(- 3,5,7 2)# push(OPND,2)

9 #+*(- 3,5,7,2 )# opreate(7,’-’,2)

10 #+*( 3,5,5 )# pop(OPTR,‘(’),去掉‘)’

11 #+* 3,5,5 # opreate(5,’*’,5)

12 #+ 3,25 # opreate(3,’+’,25)

13 # 28 # 成功

slide16

1 n<=1

n!=

n*(n-1)! n>1

1 n<=1

f(n)=

n*f(n-1)! n>1

1

f(1)

2

f(2)

3

f(3)

4

f(4)

5

f(5)

第三节 栈与递归的实现

递归函数:若在一个函数内部有直接或通过调用函数又间接调用自身,则称它们是递归函数,或者说是递归定义的。

Y=f(5);

int f( int n)

{ if (n <=1) then return (1)

else return (n *f(n-1));

}

return(1)

return(2)

递归函数的执行:递归调用通过栈实现;系统每调用一次函数, 系统就在栈顶分配该函数所需空间。

return(6)

return(24)

return(120)

slide17
栈与递归的实现

递归算法设计一般分两步 :

①将规模较大的原问题分解为一个或多个规模更小,但具有类似于原问题特性的子问题,即较大的问题递归地用较小的子问题来描述,解原问题的方法同样可用来解子问题。

②确定一个或多个无须分解、可直接求解的最小子问题。

第一步称为递归步骤,第二步称为递归的终止条件。

用递归步骤分解问题时,应使子问题相对于原问题更接近于递归终止条件,从而保证经过有限次递归步骤后达到递归终止条件而结束递归。

slide18

删除

a1

a2

an

插入

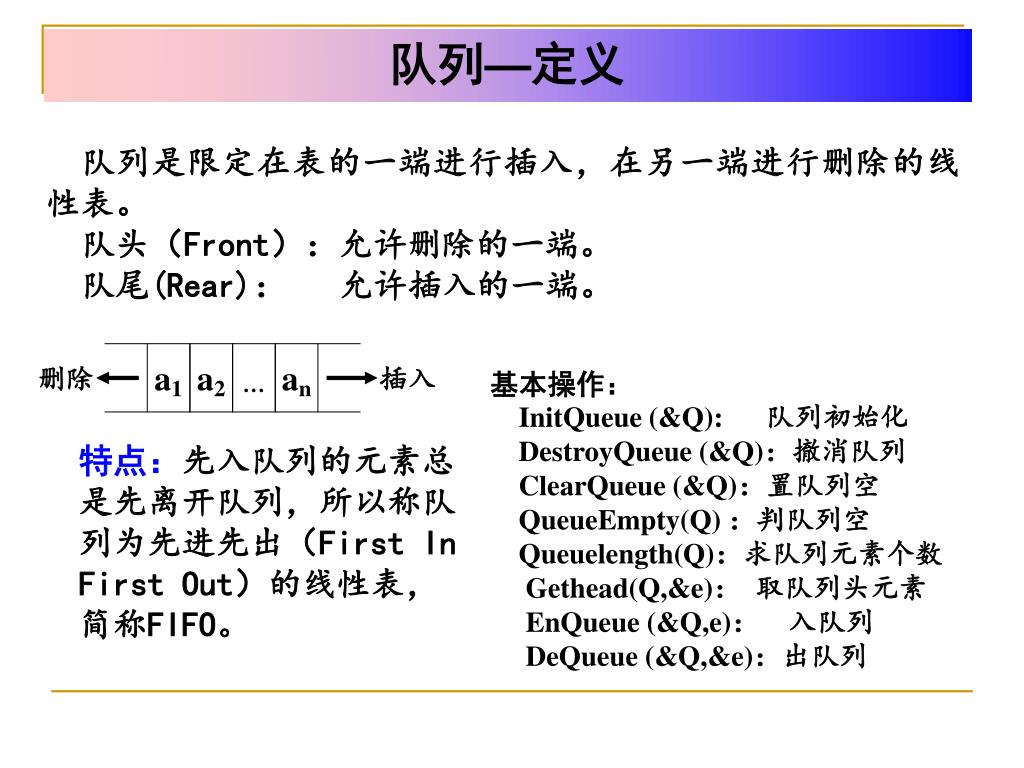

队列—定义

队列是限定在表的一端进行插入,在另一端进行删除的线性表。

队头(Front):允许删除的一端。

队尾(Rear): 允许插入的一端。

基本操作:

InitQueue (&Q): 队列初始化

DestroyQueue (&Q):撤消队列

ClearQueue (&Q):置队列空

QueueEmpty(Q) :判队列空

Queuelength(Q):求队列元素个数

Gethead(Q,&e): 取队列头元素

EnQueue (&Q,e): 入队列

DeQueue (&Q,&e):出队列

特点:先入队列的元素总是先离开队列,所以称队列为先进先出(First In First Out)的线性表,简称FIFO。

slide19

Q.front

Q.reart

队列的链式表示及实现

链队列:用线性链表表示队列的存储结构。

头指针----指向删除的一端

尾指针----指向插入的一端

链队列结点结构描述如下

typedef struct QNode{

QElemType data;

Struct QNode *next;

}QNode,*QueuePtr;

typedef struct{

QueuePtr front;

QueuePtr rear;

}LinkQueue;

LinkQueue Q;

slide20

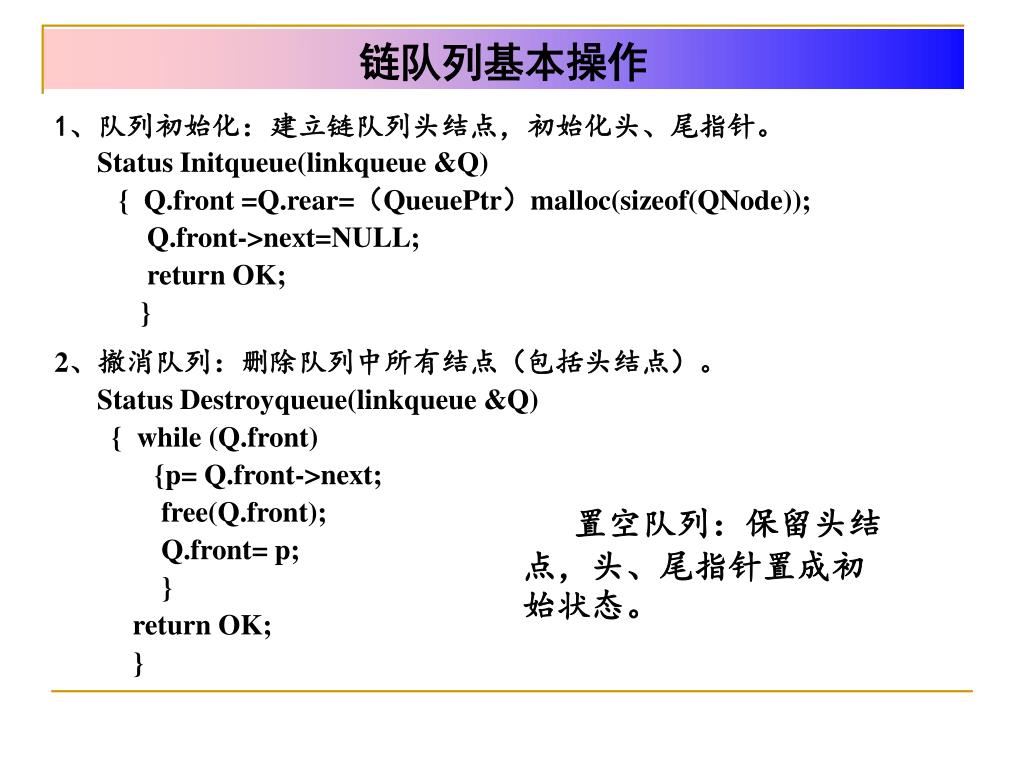

链队列基本操作

1、队列初始化:建立链队列头结点,初始化头、尾指针。

Status Initqueue(linkqueue &Q)

{ Q.front =Q.rear=(QueuePtr)malloc(sizeof(QNode));

Q.front->next=NULL;

return OK;

}

2、撤消队列:删除队列中所有结点(包括头结点)。

Status Destroyqueue(linkqueue &Q)

{ while (Q.front)

{p= Q.front->next;

free(Q.front);

Q.front= p;

}

return OK;

}

置空队列:保留头结点,头、尾指针置成初始状态。

slide21

x

۸

e

۸

Q

链队列基本操作

3、入队操作:为入队元素申请结点,并插入到队尾。

Status Enqueue(LinkQueue &Q,QElemType e)

{ p=(Qnode *)malloc(sizeof(QNode));

if(!p) return(OVERFLLOW);

p->data=e;

p->next=NULL;

Q.rear->next=p;

Q.rear=p;

return OK;

}

slide22

x

z

y

۸

Q

链队列基本操作

4、出队操作:删除队头结点,并返回被删结点的值。

Status Dequeue(LinkQueue &Q,QElemType &e)

{ if (Q.front==Q.rear) return ERROR;

p=Q.front->next;

e=p->data;

Q.front->next =p->next;

if (Q.rear==p) Q.rear=Q.front;

free(p);

return OK;

}

slide23
队列的顺序表示—顺序队列

队列的顺序存储分配称为顺序队列。

#define MAXQSIZE 100

typedef struct {

QElemType *base;

int front;

int rear;

}SqQueue;

SqQueue Q;

操作:

初 始: Q.front=Q.rear=0

元素进队:Q.base[Q.rear]=x;Q.rear++;

元素出队:e=Q.base[Q.front];Q.front++;

队 列 空: Q.front==Q.rear

队 列 满: Q.rear==MAXQSIZE

slide24

Q.rear

Q.rear

Q.front

a6

a5

Q.rear

Q.rear

Q.front

Q.front

a4

a3

a2

Q.rear

Q.front

a1

Q.front

初态

a1

a2

a3

进队

a1

a2

a3

出队

a4

a5

a6

进队

a4

a5

a6

出队

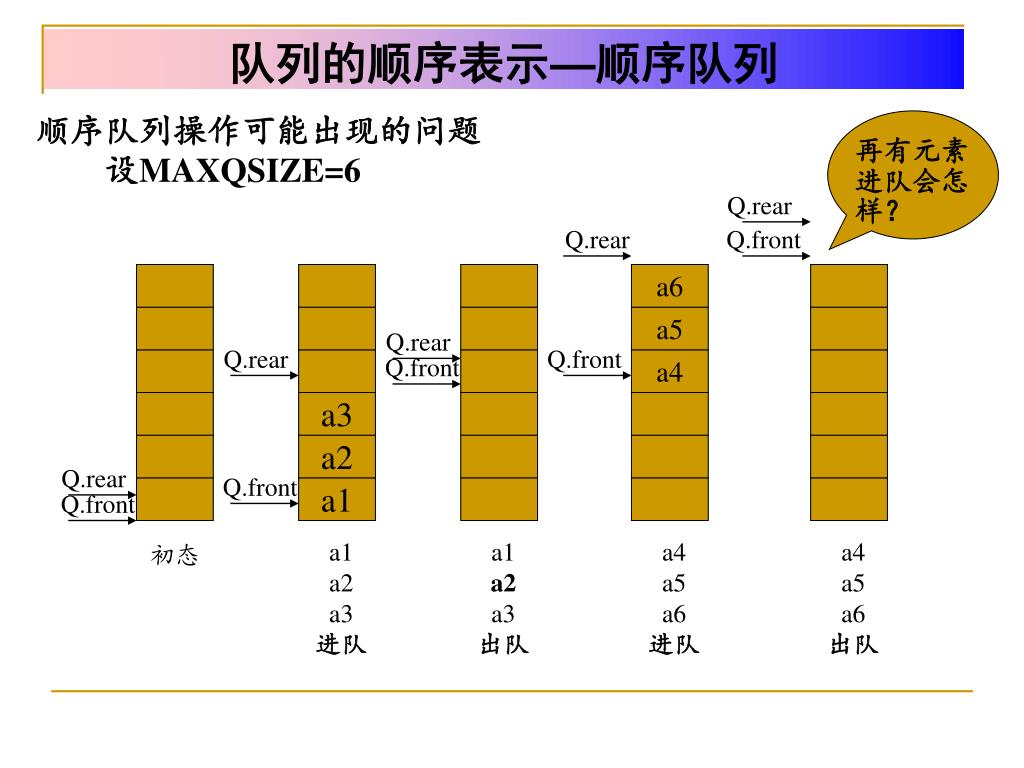

队列的顺序表示—顺序队列

顺序队列操作可能出现的问题

设MAXQSIZE=6

再有元素进队会怎样?

slide25

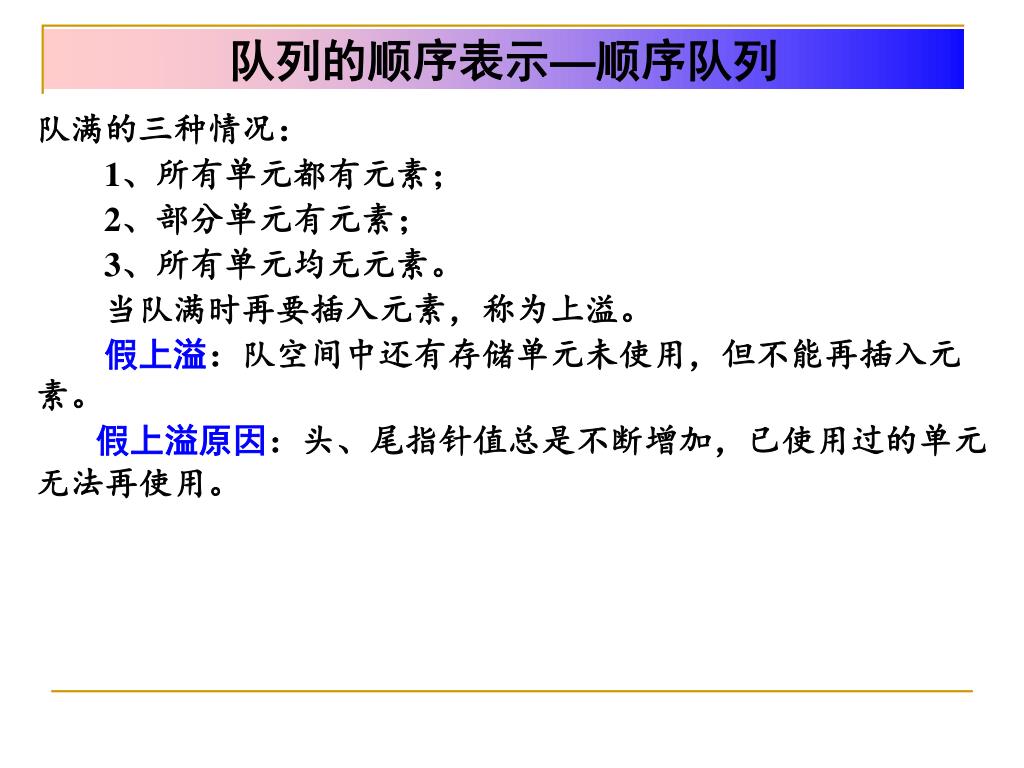

队列的顺序表示—顺序队列

队满的三种情况:

1、所有单元都有元素;

2、部分单元有元素;

3、所有单元均无元素。

当队满时再要插入元素,称为上溢。

假上溢:队空间中还有存储单元未使用,但不能再插入元素。

假上溢原因:头、尾指针值总是不断增加,已使用过的单元无法再使用。

slide26

a2

an

a1

删除

Q.rear

Q.front

插入

队列的顺序表示—顺序队列

解决假上溢的方法:

1、将队中元素依次向队头方向移动。 缺点:浪费时间。每移动一次,队中元素都要移动。

2、将队空间设想成一个循环的表,即分配给队列的m个存储单元可以循环使用,当rear为m时,若向量的开始端空着,又可从头使用空着的空间。当front为m时,也是一样。

slide27

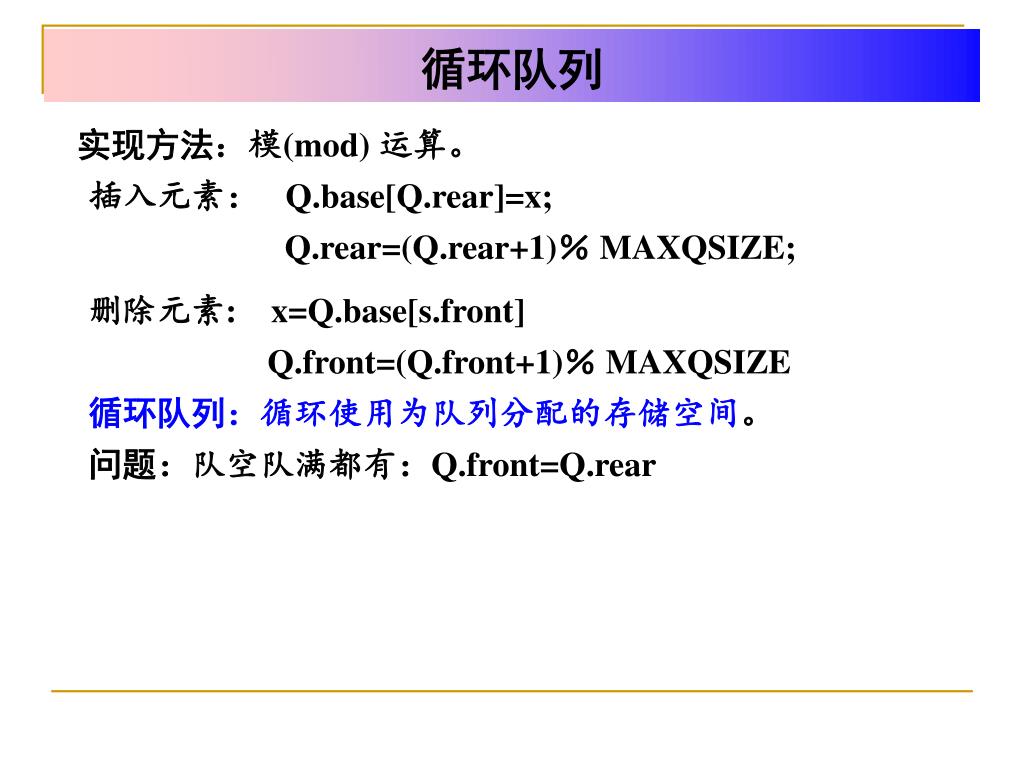

循环队列

实现方法:模(mod) 运算。

插入元素: Q.base[Q.rear]=x;

Q.rear=(Q.rear+1)% MAXQSIZE;

删除元素: x=Q.base[s.front]

Q.front=(Q.front+1)% MAXQSIZE

循环队列:循环使用为队列分配的存储空间。

问题:队空队满都有:Q.front=Q.rear

slide28

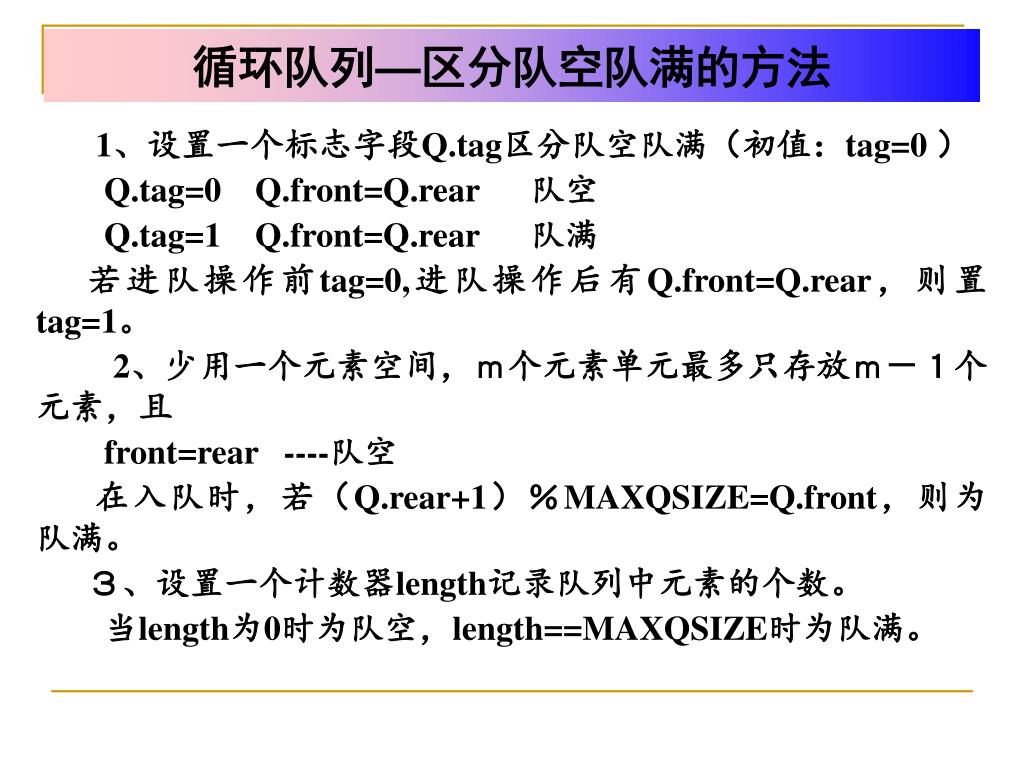

循环队列—区分队空队满的方法

1、设置一个标志字段Q.tag区分队空队满(初值:tag=0 )

Q.tag=0 Q.front=Q.rear 队空

Q.tag=1 Q.front=Q.rear 队满

若进队操作前tag=0,进队操作后有Q.front=Q.rear,则置tag=1。

2、少用一个元素空间,m个元素单元最多只存放m-1个元素,且

front=rear ----队空

在入队时,若(Q.rear+1)%MAXQSIZE=Q.front,则为队满。

3、设置一个计数器length记录队列中元素的个数。

当length为0时为队空,length==MAXQSIZE时为队满。

slide29

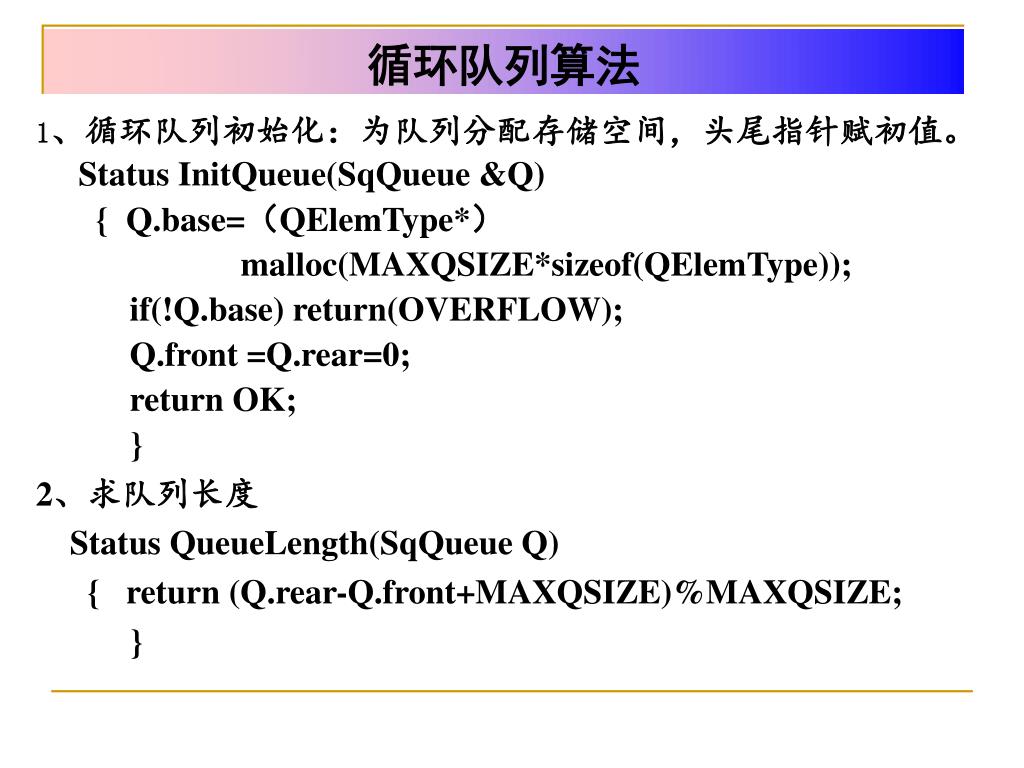

循环队列算法

1、循环队列初始化:为队列分配存储空间,头尾指针赋初值。

Status InitQueue(SqQueue &Q)

{ Q.base=(QElemType*)

malloc(MAXQSIZE*sizeof(QElemType));

if(!Q.base) return(OVERFLOW);

Q.front =Q.rear=0;

return OK;

}

2、求队列长度

Status QueueLength(SqQueue Q)

{ return (Q.rear-Q.front+MAXQSIZE)%MAXQSIZE;

}

slide30
循环队列算法

3、入队操作:在队尾插入新元素。

Status Enqueue(SqQueue &Q,Qelemtype e)

{ if ((Q.rear+1)% MAXQSIZE==Q.front)

return ERROR;

Q.base[Q.rear]=e;

Q.rear=(Q.rear+1)% MAXQSIZE;

return OK;

}

slide31
循环队列算法

4、出队操作:删除队头元素,并返回队头元素的值。

Status DeQueue(SqQueue &Q,QElemType &e)

{ if (Q.front == Q.rear ) return ERROR;

e=Q.base[Q.front];

Q.front=(Q.front+1)%MAXQSIZE;

return OK;

}

slide32

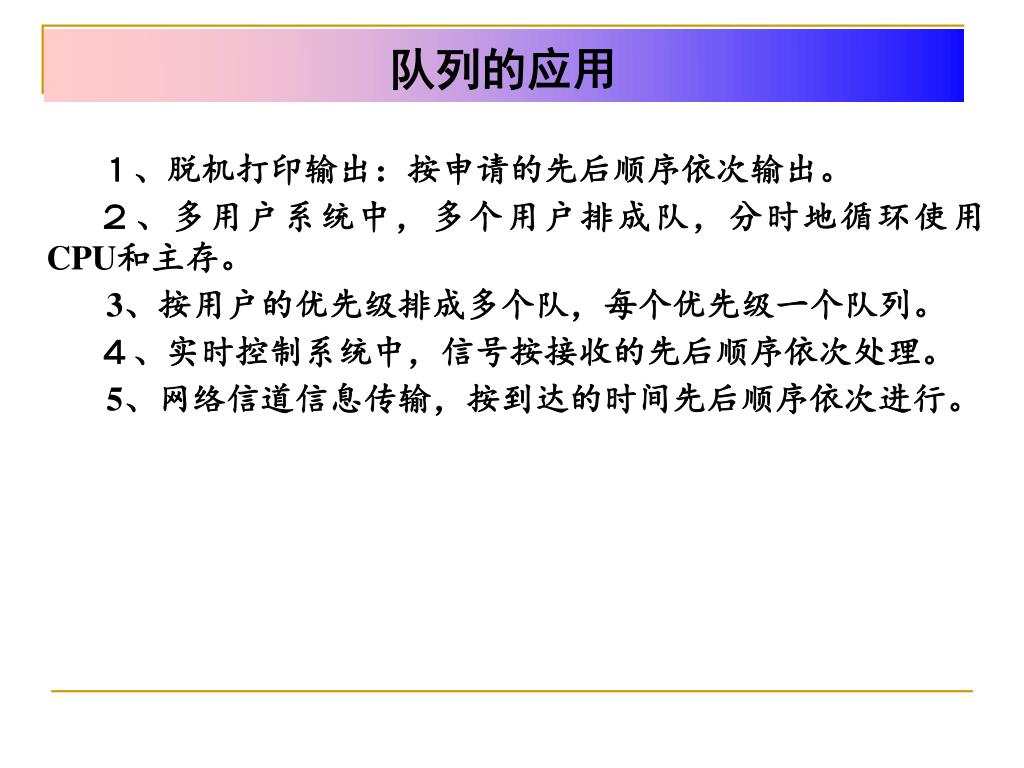

队列的应用

1、脱机打印输出:按申请的先后顺序依次输出。

2、多用户系统中,多个用户排成队,分时地循环使用CPU和主存。

3、按用户的优先级排成多个队,每个优先级一个队列。

4、实时控制系统中,信号按接收的先后顺序依次处理。

5、网络信道信息传输,按到达的时间先后顺序依次进行。

slide33
作业

P22

3.3 3.4 3.5 3.7 3.9 3.13

3.15 3.21 3.30 3.31

3.17 √

3.25 √

3.29 √

实验:下列题中任选一题

P96

2.1 停车场管理

2.5 算术表达式求值
