Presentation Transcript

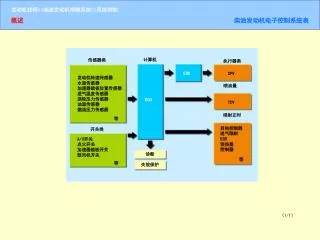

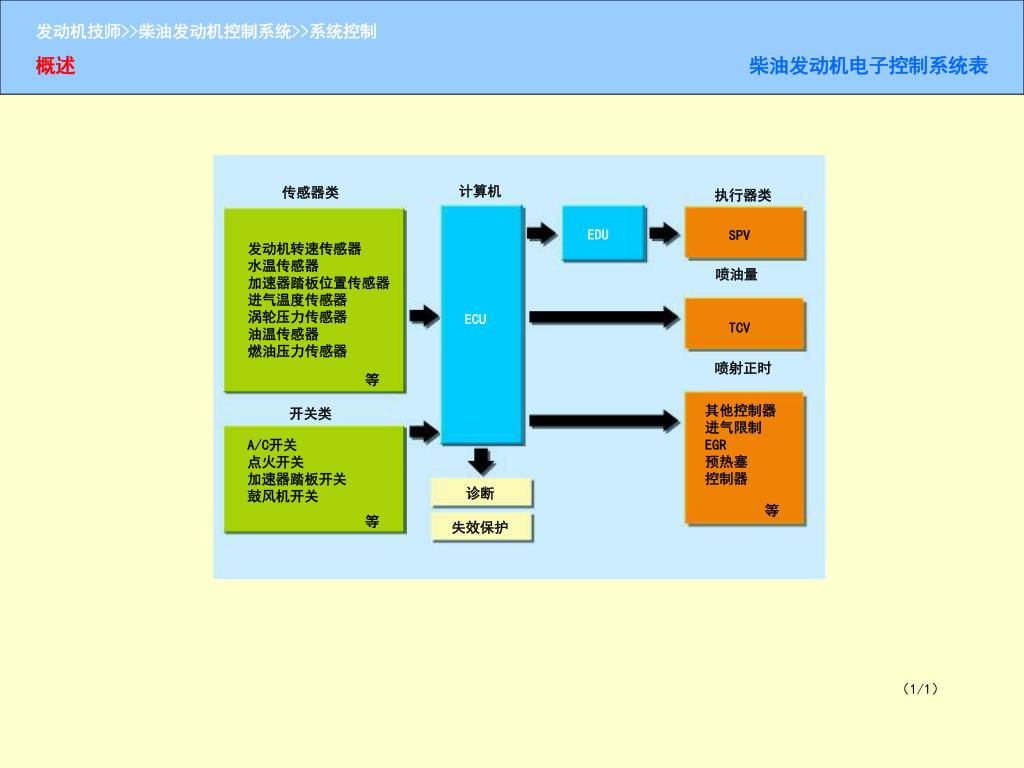

  1. 概述 计算机 传感器类 执行器类 EDU SPV 发动机转速传感器水温传感器加速器踏板位置传感器进气温度传感器涡轮压力传感器油温传感器燃油压力传感器 喷油量 ECU TCV 喷射正时 等 其他控制器 进气限制EGR预热塞控制器 柴油发动机电子控制系统表 开关类 A/C开关点火开关加速器踏板开关鼓风机开关 诊断 等 等 失效保护 （1/1）

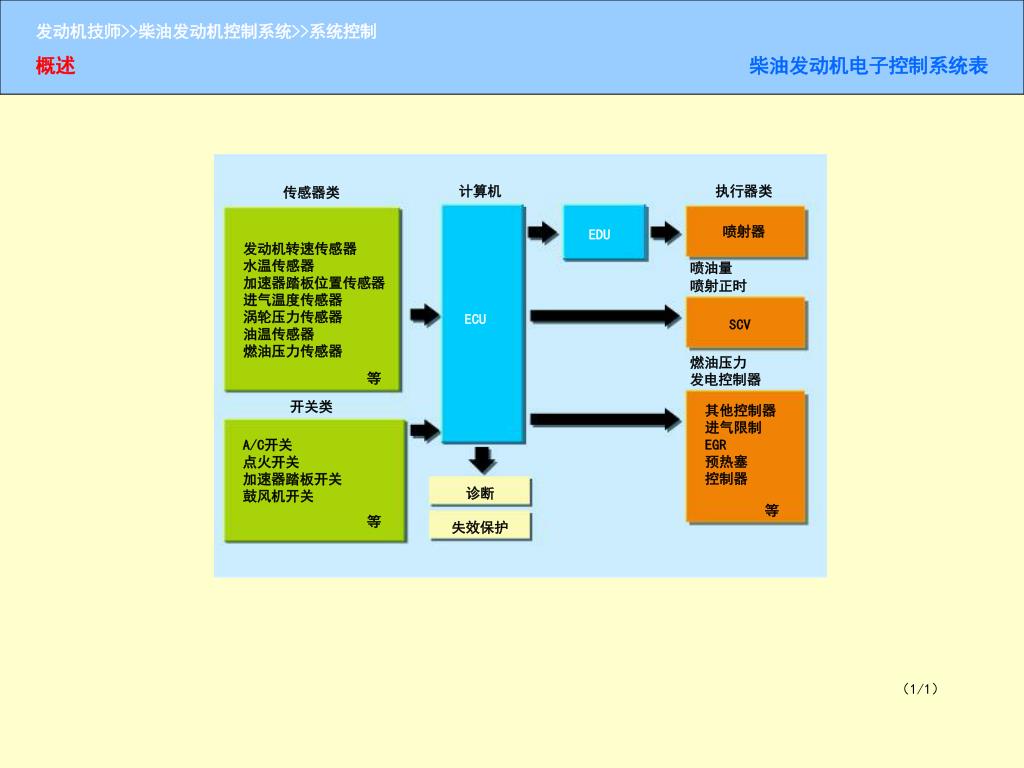

  2. 概述 计算机 执行器类 传感器类 喷射器 EDU 发动机转速传感器水温传感器加速器踏板位置传感器进气温度传感器涡轮压力传感器油温传感器燃油压力传感器 喷油量 喷射正时 ECU SCV 燃油压力发电控制器 等 开关类 其他控制器 进气限制EGR预热塞控制器 柴油发动机电子控制系统表 A/C开关点火开关加速器踏板开关鼓风机开关 诊断 等 等 失效保护 （1/1）

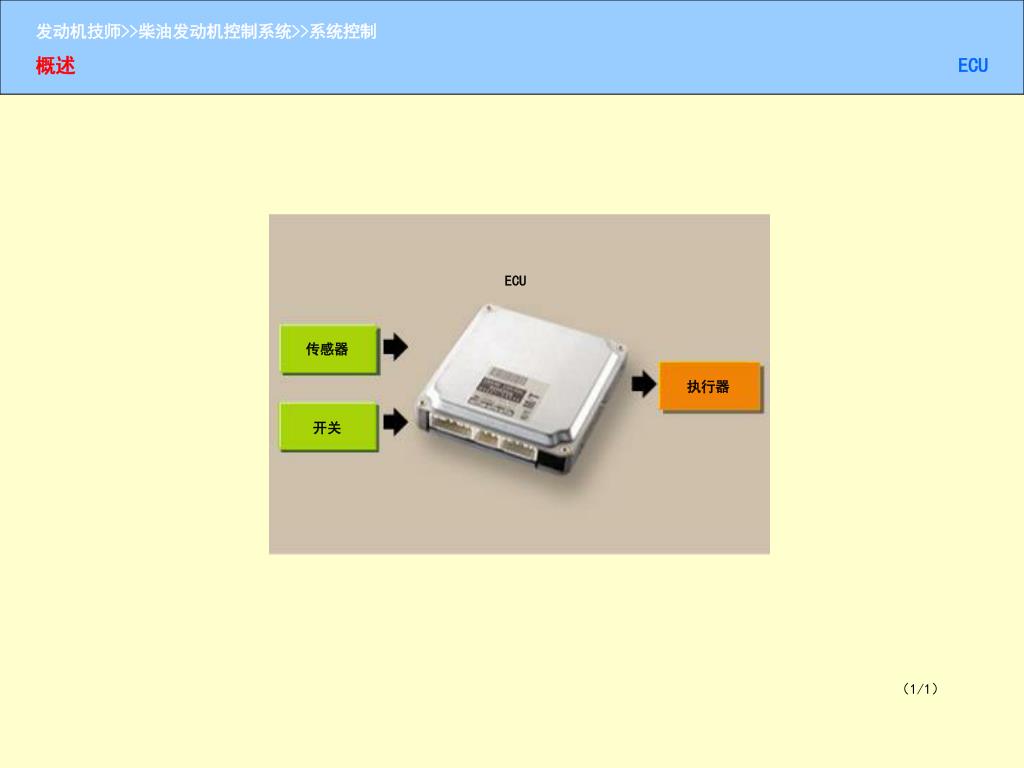

  3. 概述 ECU 传感器 执行器 ECU 开关 （1/1）

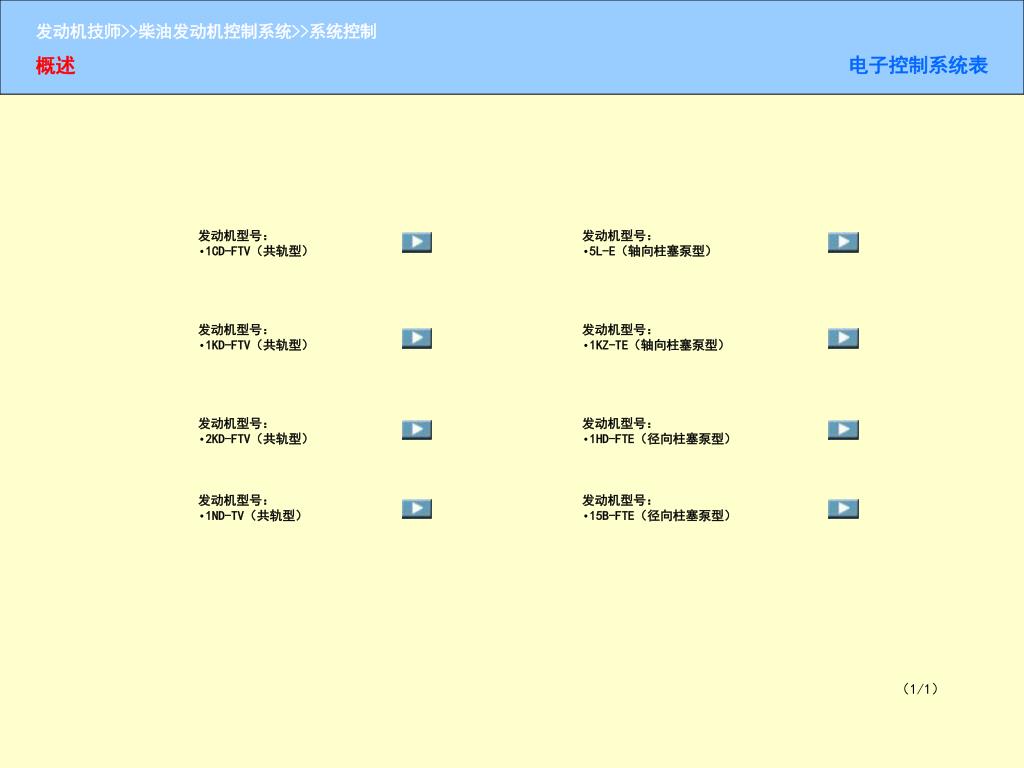

  4. 概述 • 发动机型号： • 1CD-FTV（共轨型） • 发动机型号： • 5L-E（轴向柱塞泵型） • 发动机型号： • 1KD-FTV（共轨型） • 发动机型号： • 1KZ-TE（轴向柱塞泵型） 电子控制系统表 • 发动机型号： • 2KD-FTV（共轨型） • 发动机型号： • 1HD-FTE（径向柱塞泵型） • 发动机型号： • 1ND-TV（共轨型） • 发动机型号： • 15B-FTE（径向柱塞泵型） （1/1）

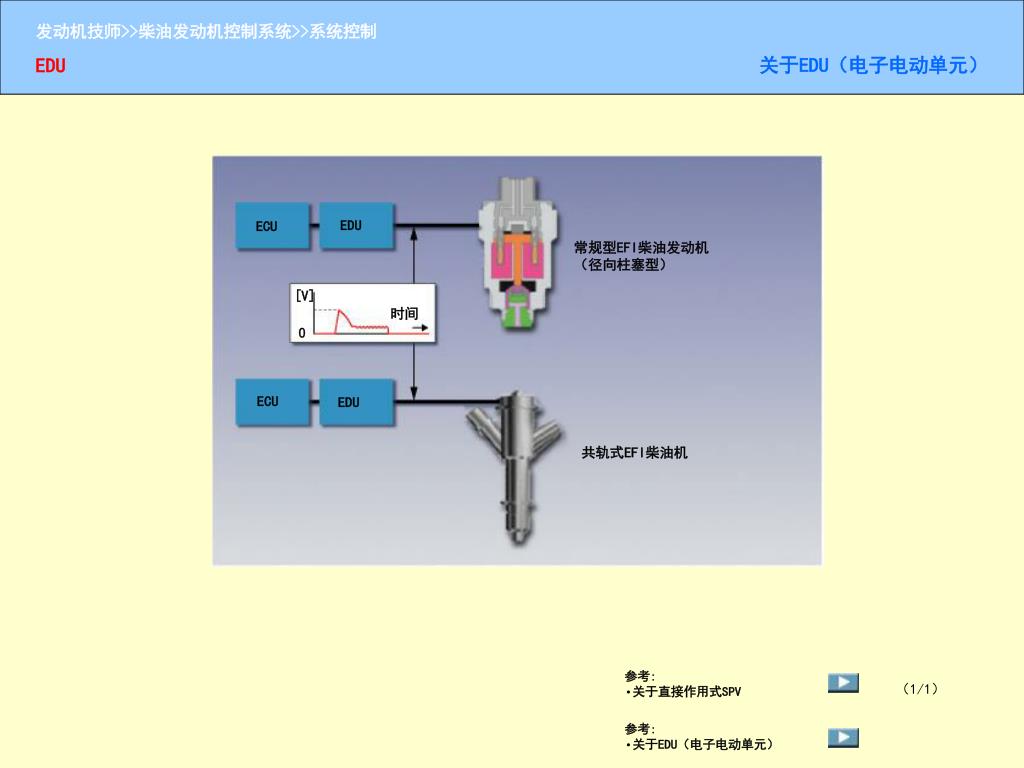

  5. EDU EDU ECU 常规型EFI柴油发动机（径向柱塞型） [V] 时间 0 ECU EDU 关于EDU（电子电动单元） 共轨式EFI柴油机 • 参考: • 关于直接作用式SPV （1/1） • 参考: • 关于EDU（电子电动单元）

  6. 1. 1KZ-TE发动机 传感器 传感器安装位置 （1/6）

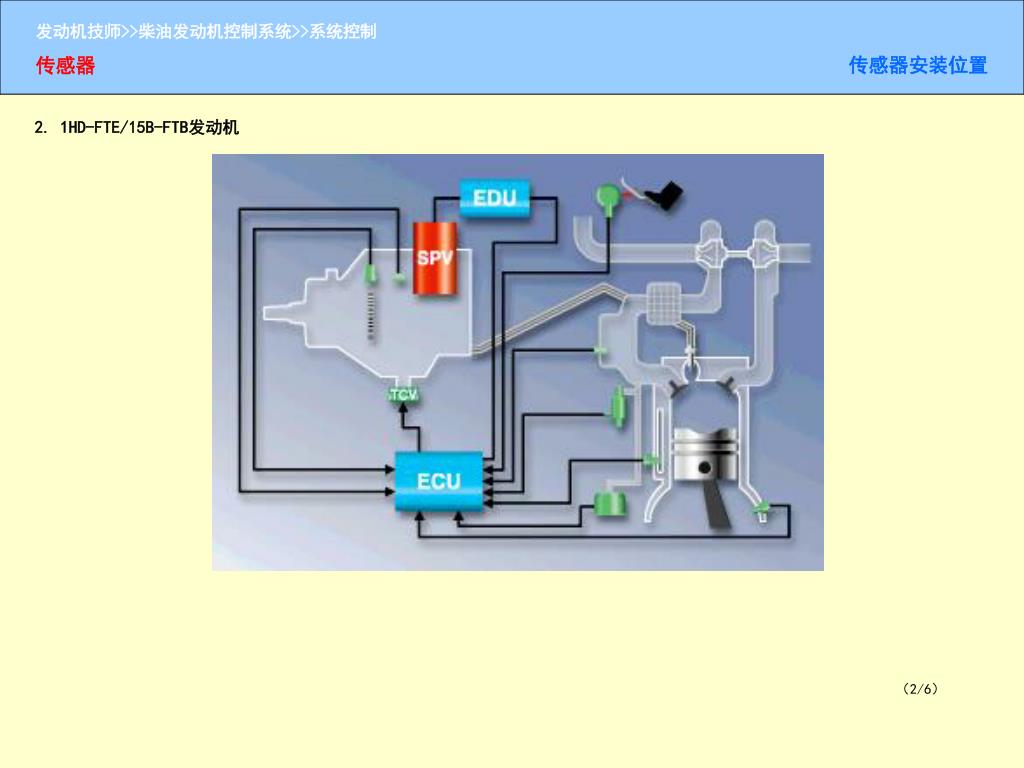

  7. 2. 1HD-FTE/15B-FTB发动机 传感器 传感器安装位置 （2/6）

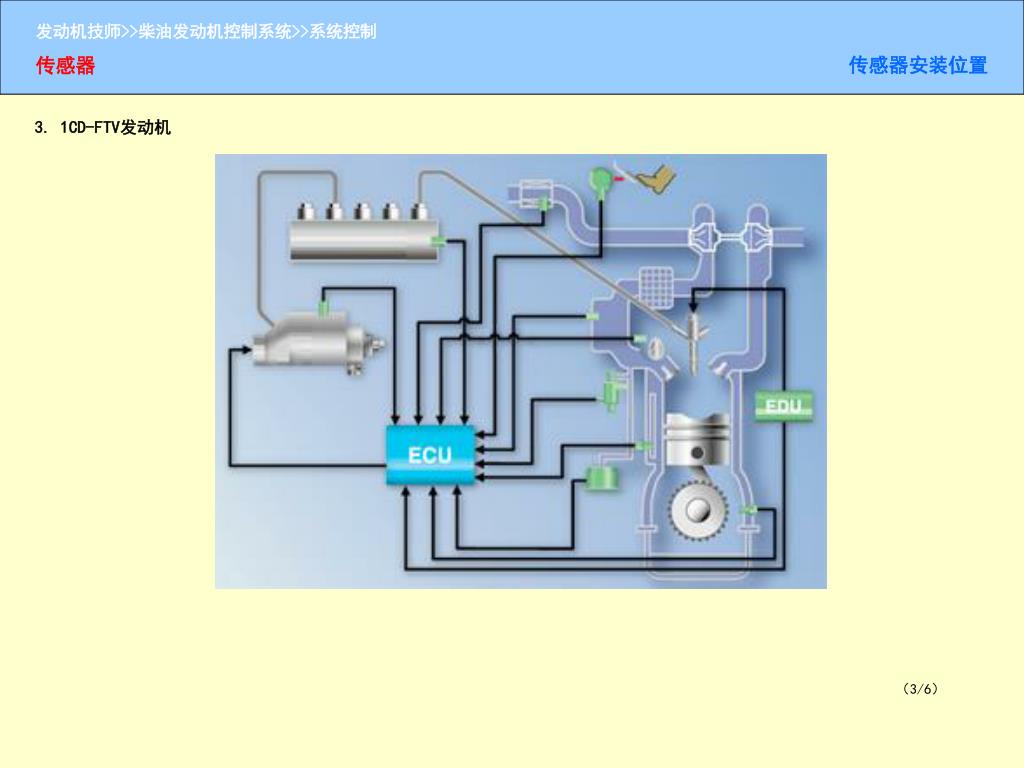

  8. 3. 1CD-FTV发动机 传感器 传感器安装位置 （3/6）

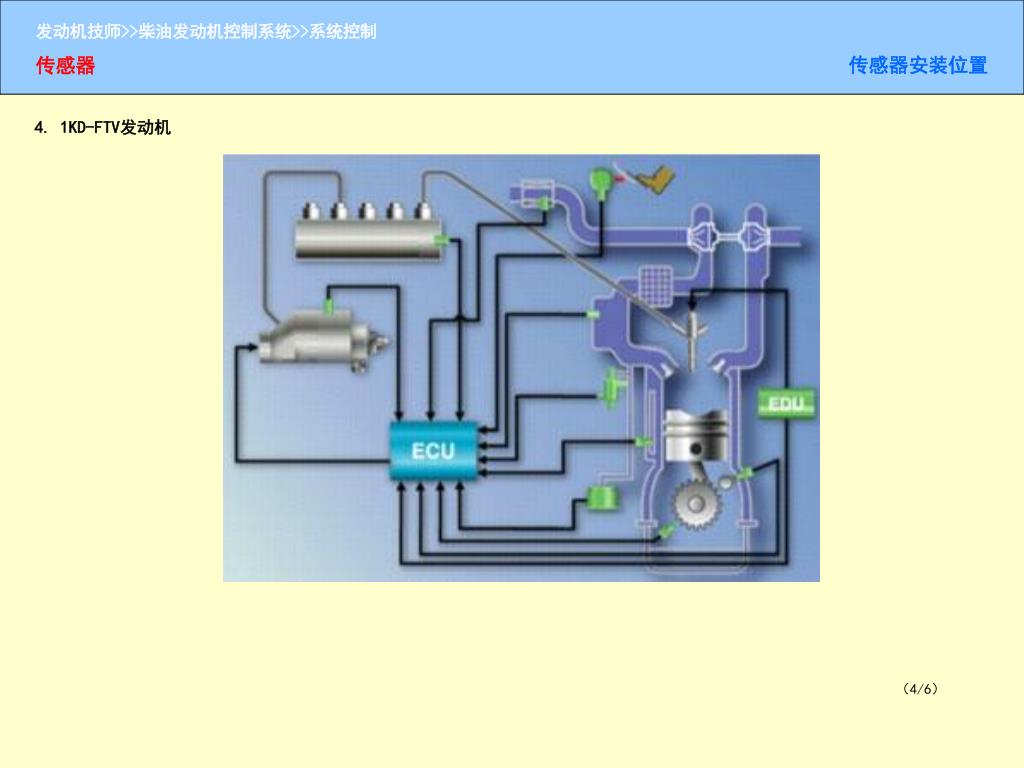

  9. 4. 1KD-FTV发动机 传感器 传感器安装位置 （4/6）

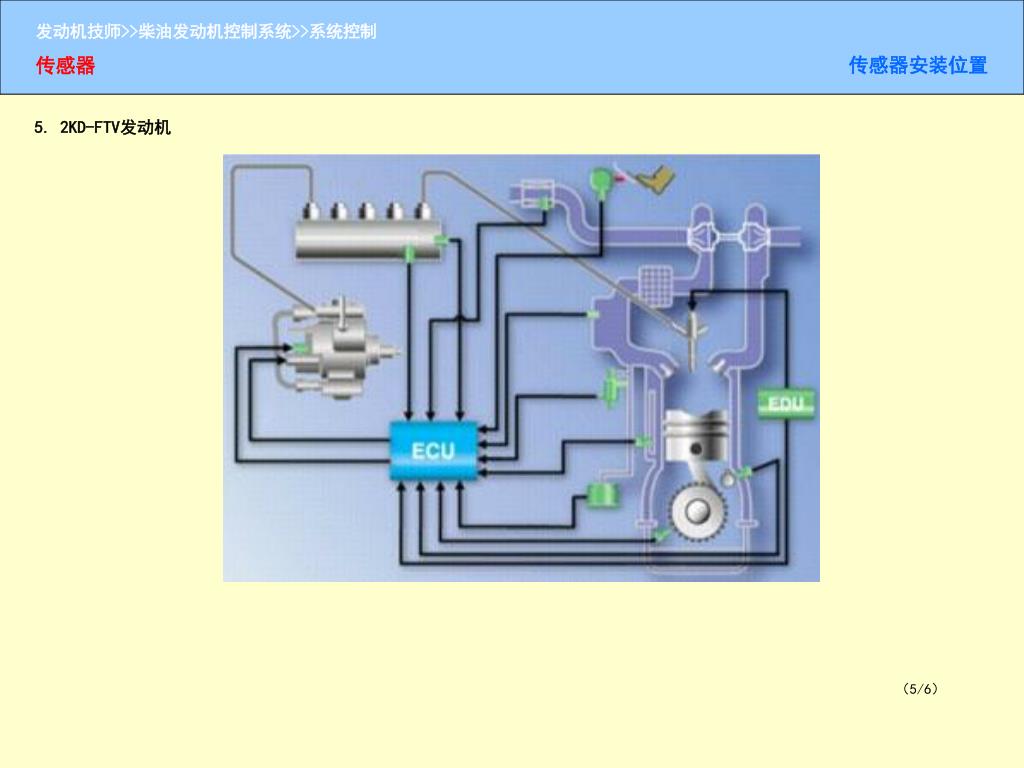

  10. 5. 2KD-FTV发动机 传感器 传感器安装位置 （5/6）

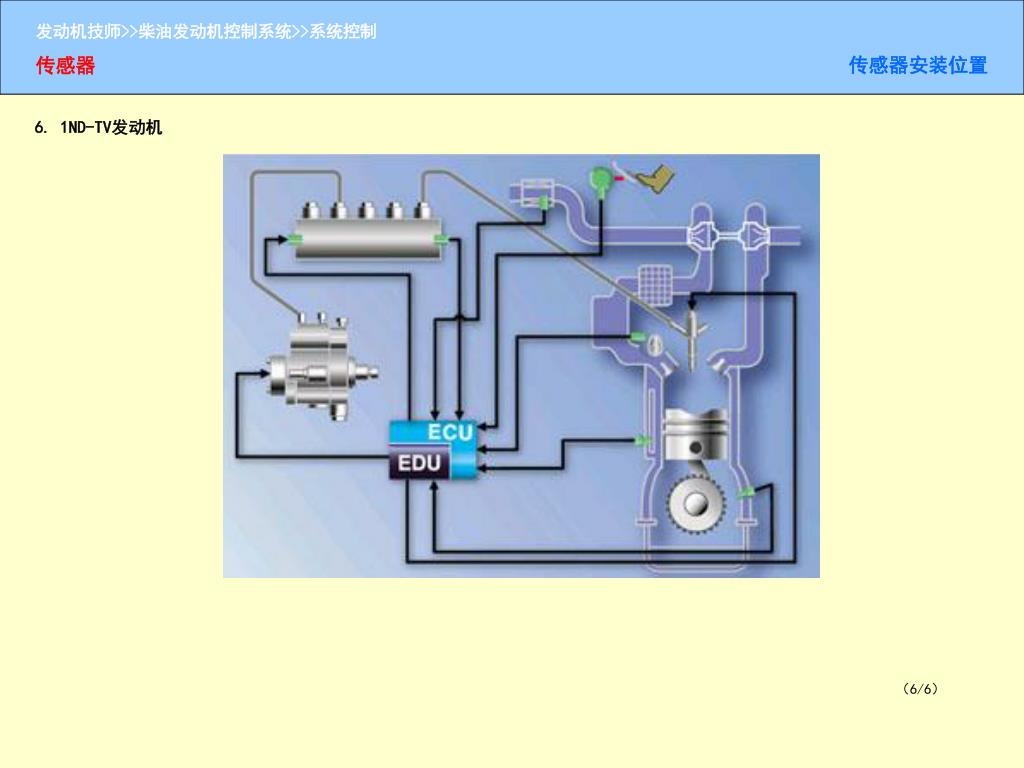

  11. 6. 1ND-TV发动机 传感器 传感器安装位置 （6/6）

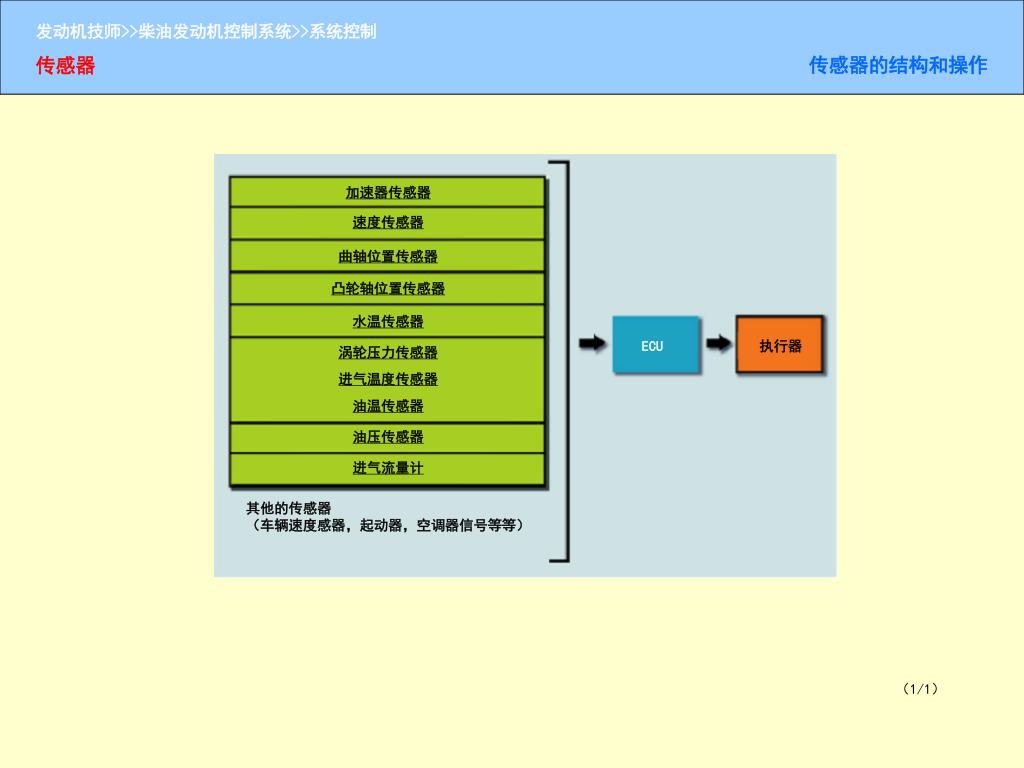

  12. 传感器 加速器传感器 速度传感器 曲轴位置传感器 凸轮轴位置传感器 水温传感器 ECU 执行器 涡轮压力传感器 进气温度传感器 油温传感器 传感器的结构和操作 油压传感器 进气流量计 其他的传感器（车辆速度感器，起动器，空调器信号等等） （1/1）

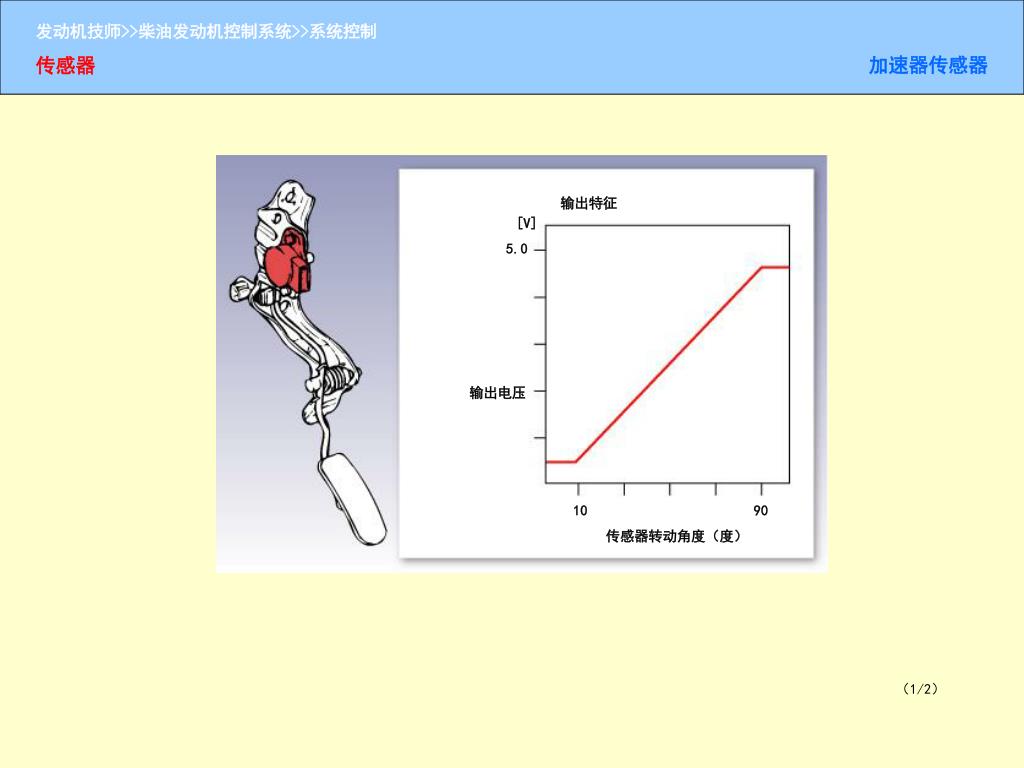

  13. 传感器 输出特征 [V] 5.0 输出电压 加速器传感器 10 90 传感器转动角度（度） （1/2）

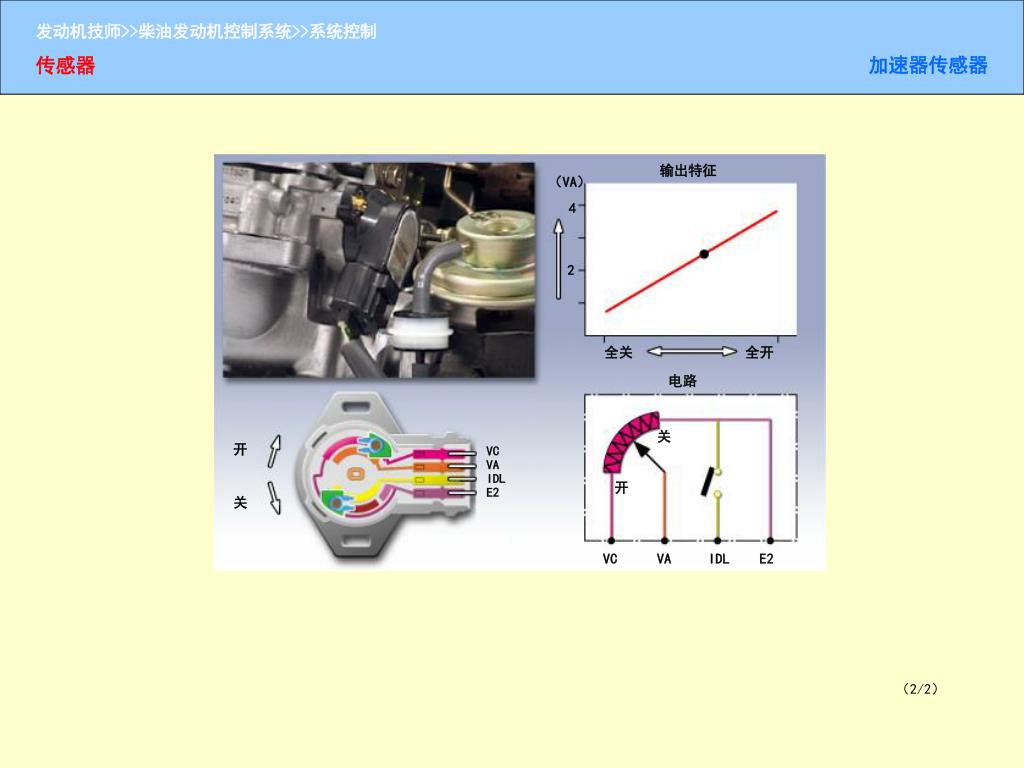

  14. 传感器 输出特征 （VA） 4 2 全关 全开 电路 加速器传感器 关 开 VCVAIDLE2 开 关 VC VA IDL E2 （2/2）

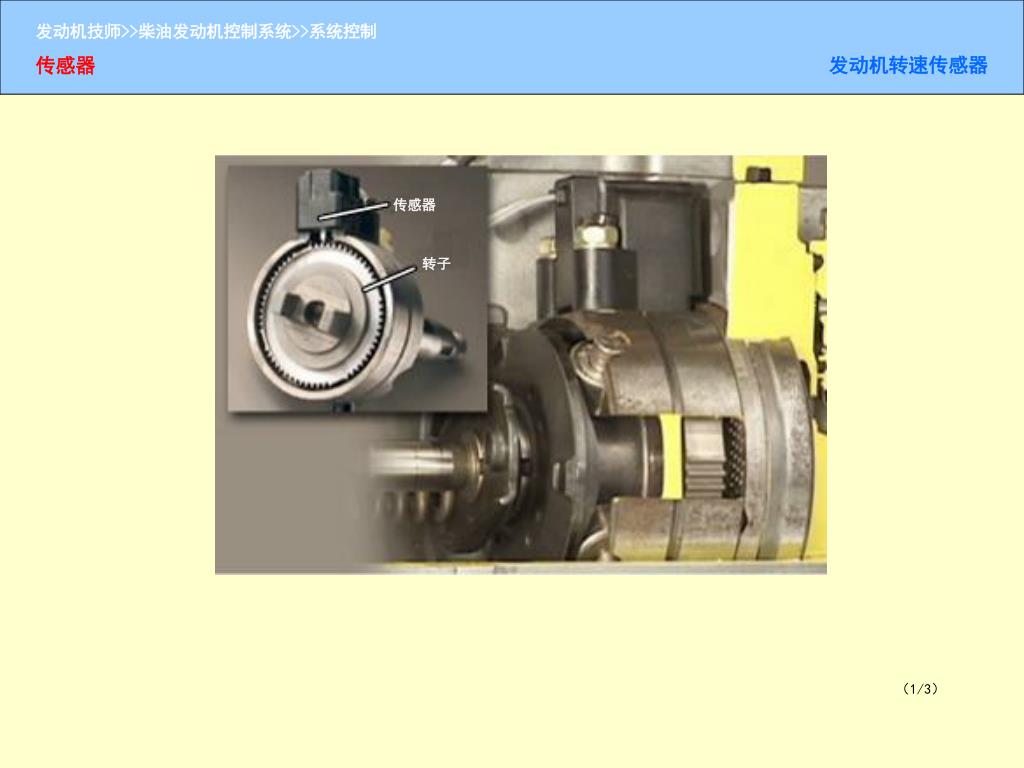

  15. 传感器 传感器 转子 发动机转速传感器 （1/3）

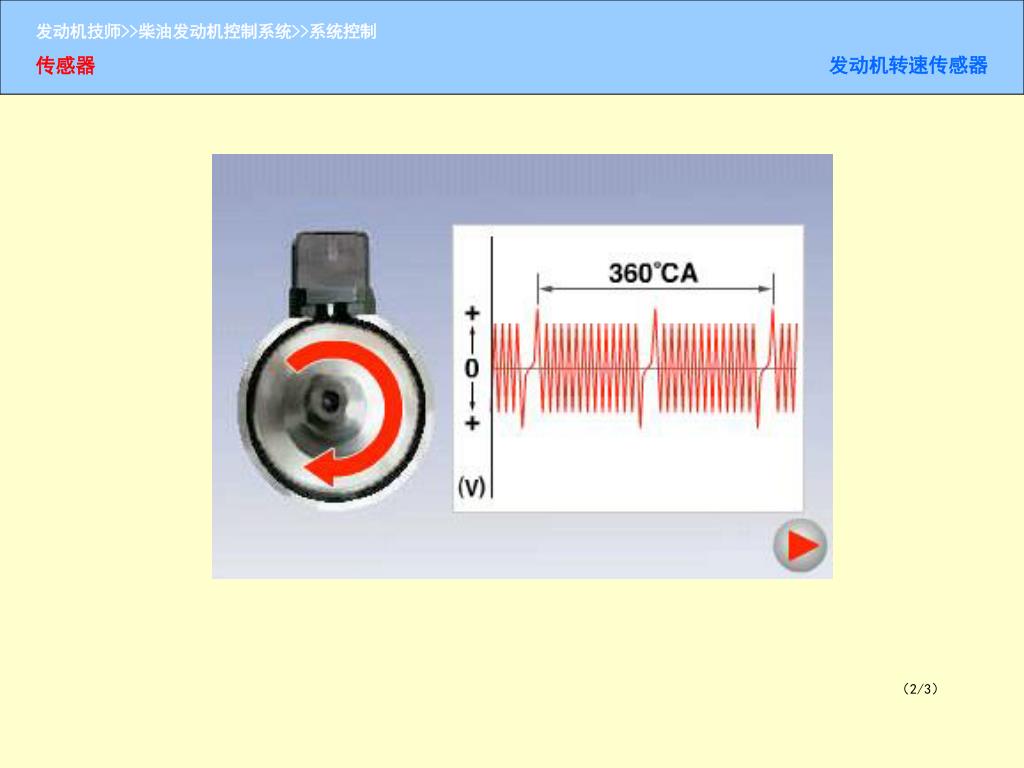

  16. 传感器 发动机转速传感器 （2/3）

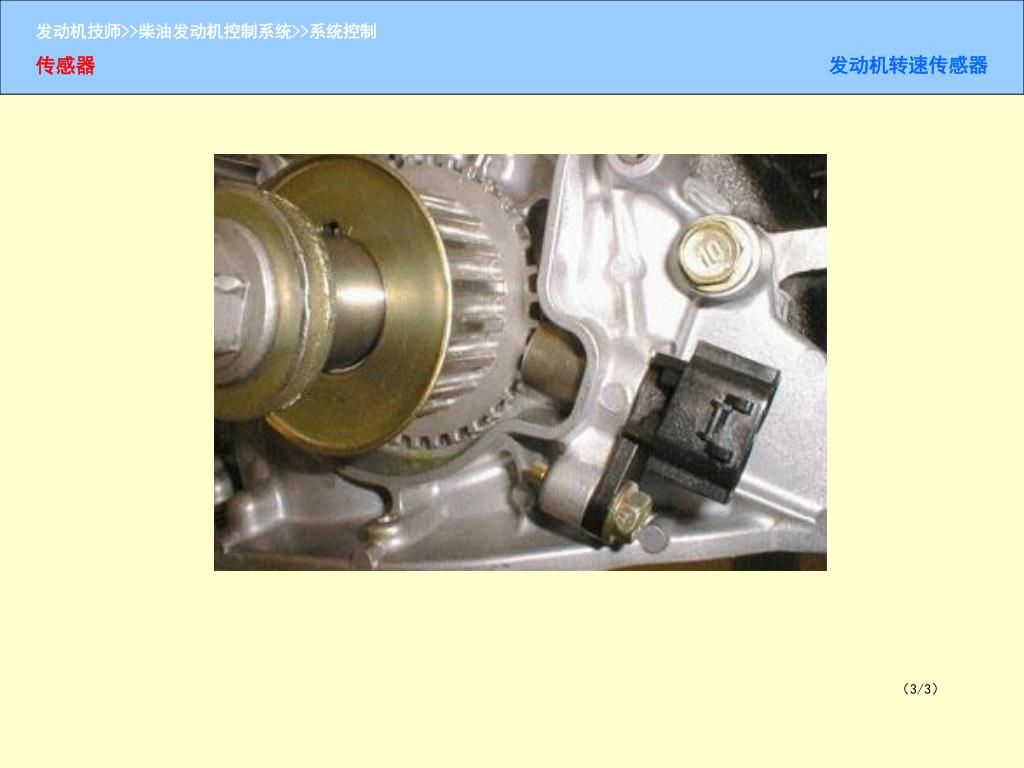

  17. 传感器 发动机转速传感器 （3/3）

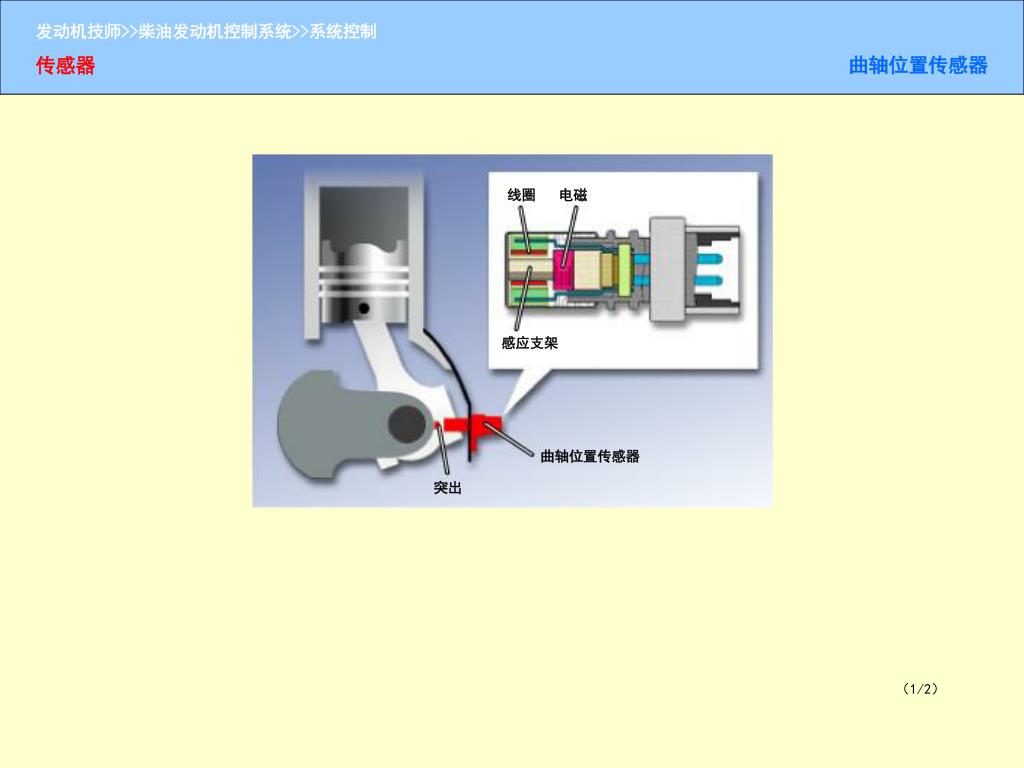

  18. 传感器 线圈 电磁 感应支架 曲轴位置传感器 曲轴位置传感器 突出 （1/2）

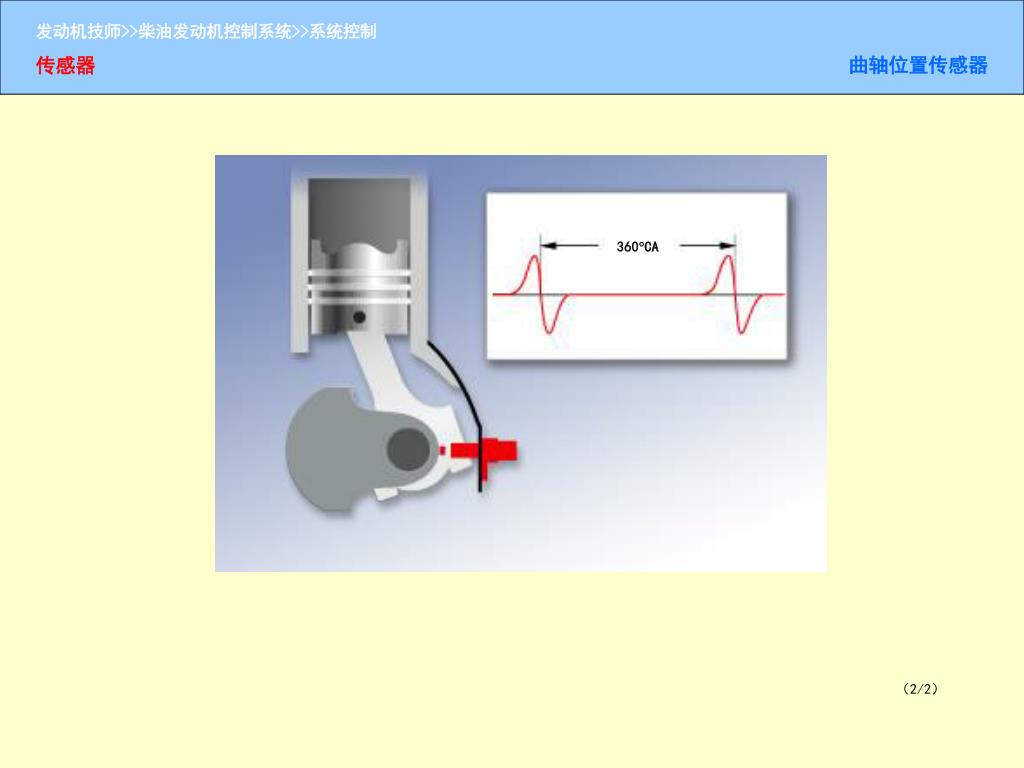

  19. 传感器 360CA 曲轴位置传感器 （2/2）

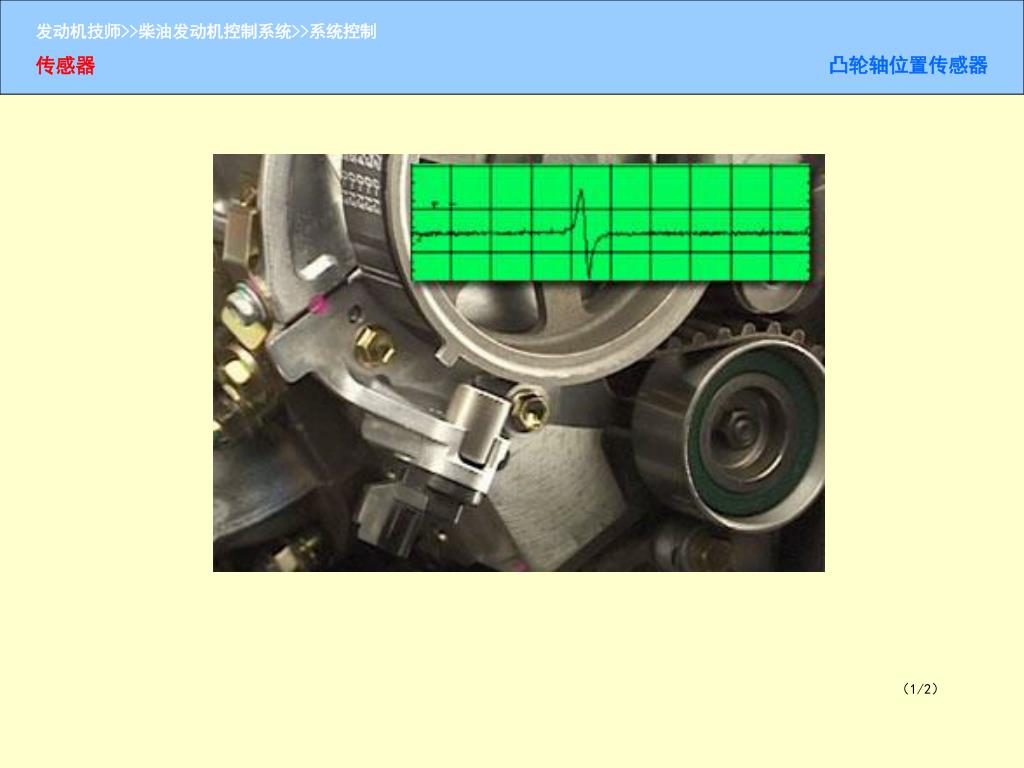

  20. 传感器 凸轮轴位置传感器 （1/2）

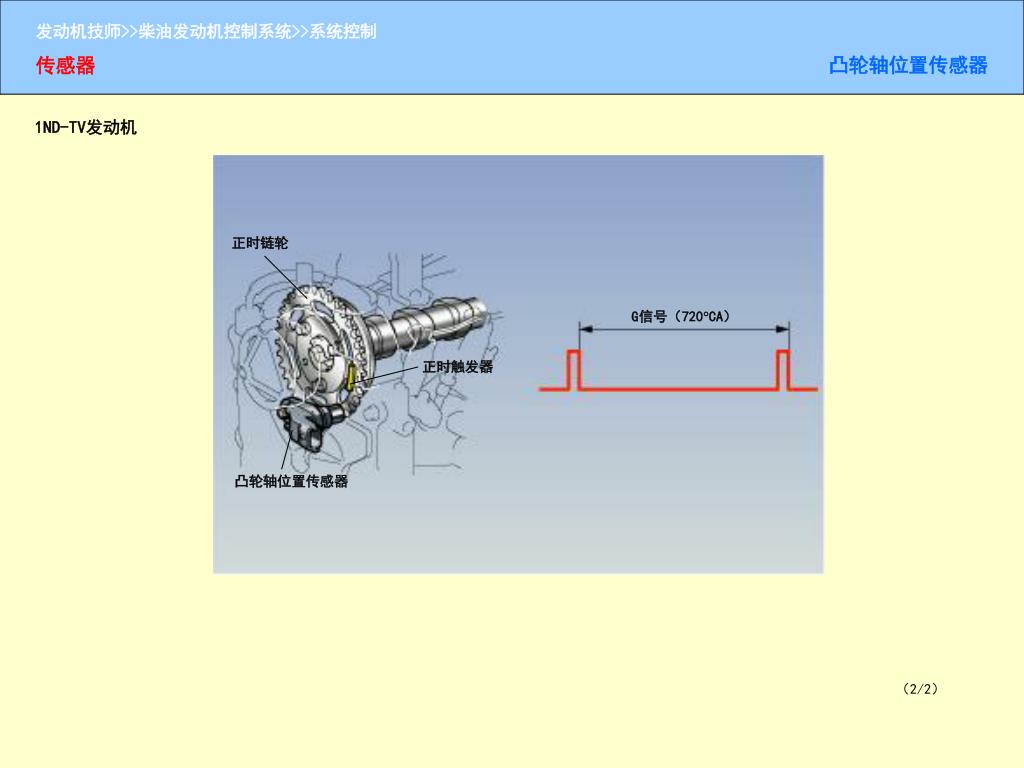

  21. 1ND-TV发动机 传感器 正时链轮 G信号（720CA） 正时触发器 凸轮轴位置传感器 凸轮轴位置传感器 （2/2）

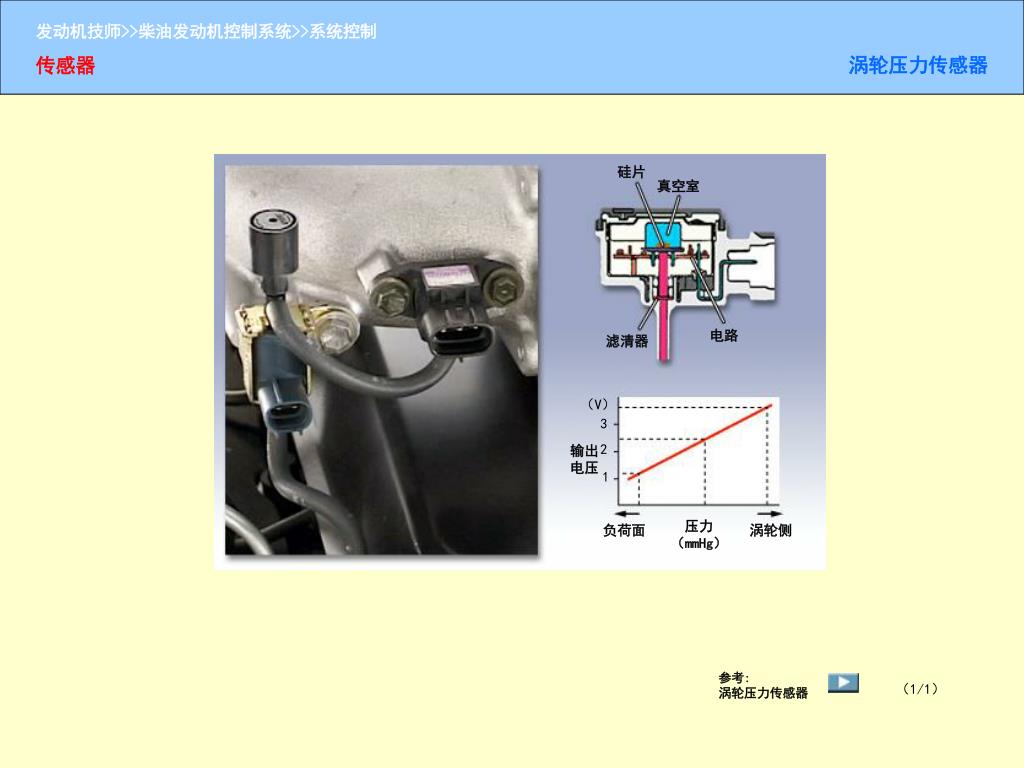

  22. 传感器 硅片 真空室 电路 滤清器 （V） 涡轮压力传感器 3 2 输出电压 1 压力（mmHg） 负荷面 涡轮侧 参考:涡轮压力传感器 （1/1）

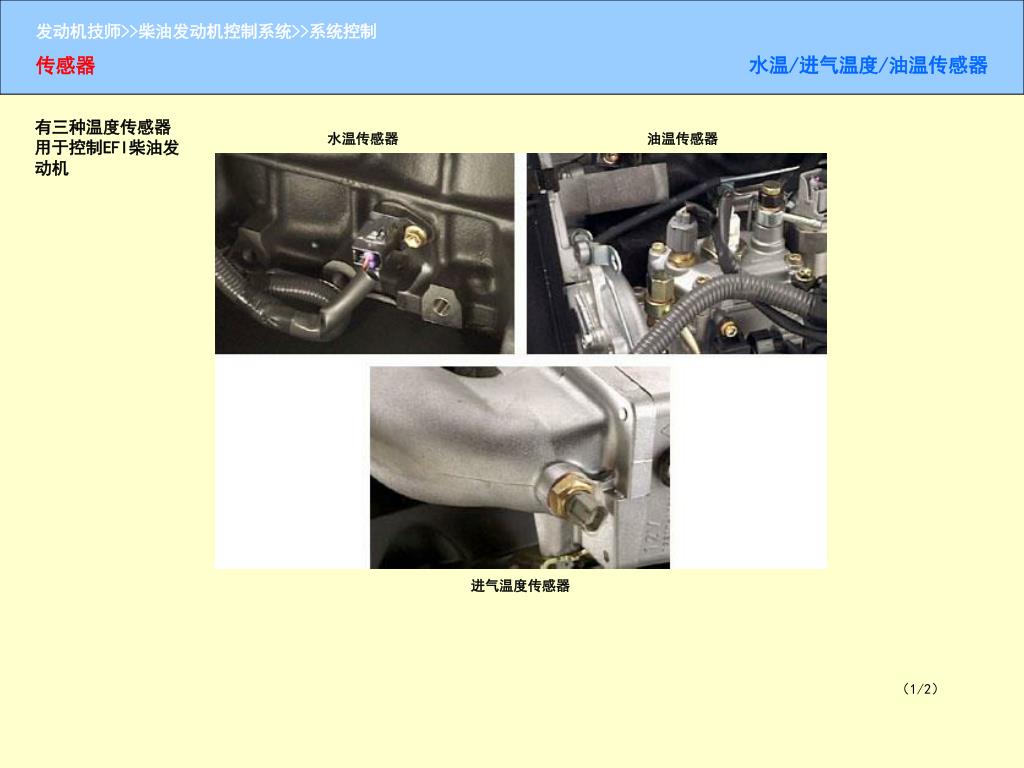

  23. 有三种温度传感器用于控制EFI柴油发动机 传感器 水温传感器 油温传感器 水温/进气温度/油温传感器 进气温度传感器 （1/2）

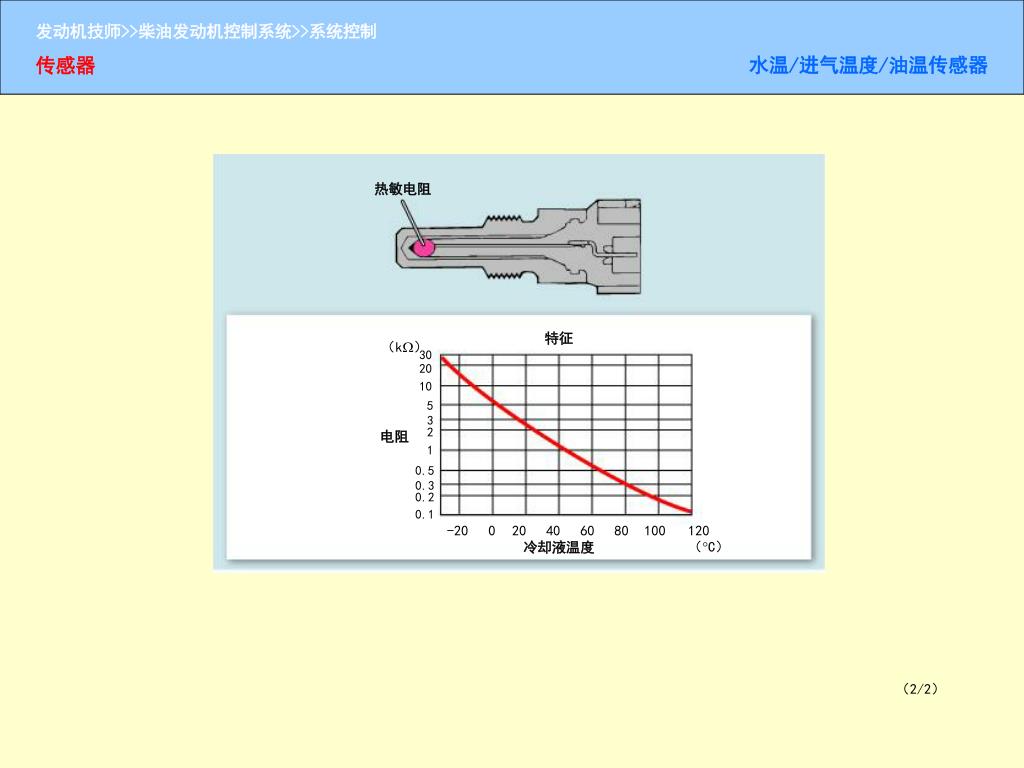

  24. 传感器 热敏电阻 特征 （k） 30 20 10 5 水温/进气温度/油温传感器 3 2 电阻 1 0.5 0.3 0.2 0.1 -20 0 20 40 60 80 100 120 冷却液温度 （C） （2/2）

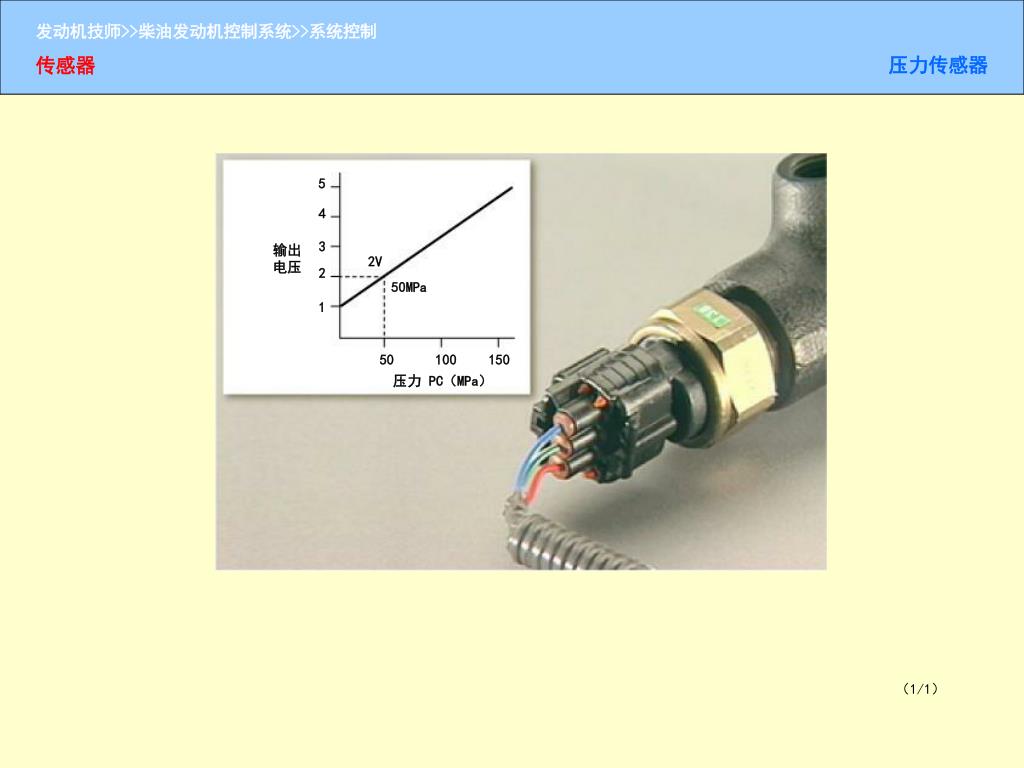

  25. 传感器 5 4 3 输出电压 2V 2 50MPa 1 50 100 150 压力 PC（MPa） 压力传感器 （1/1）

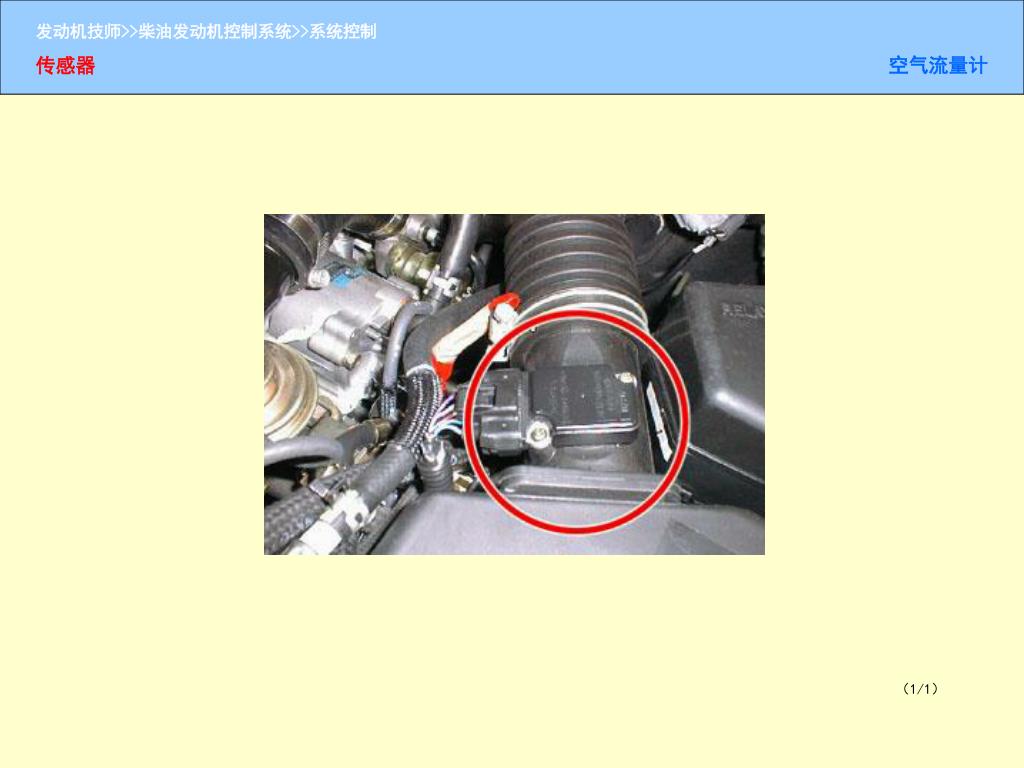

  26. 传感器 空气流量计 （1/1）

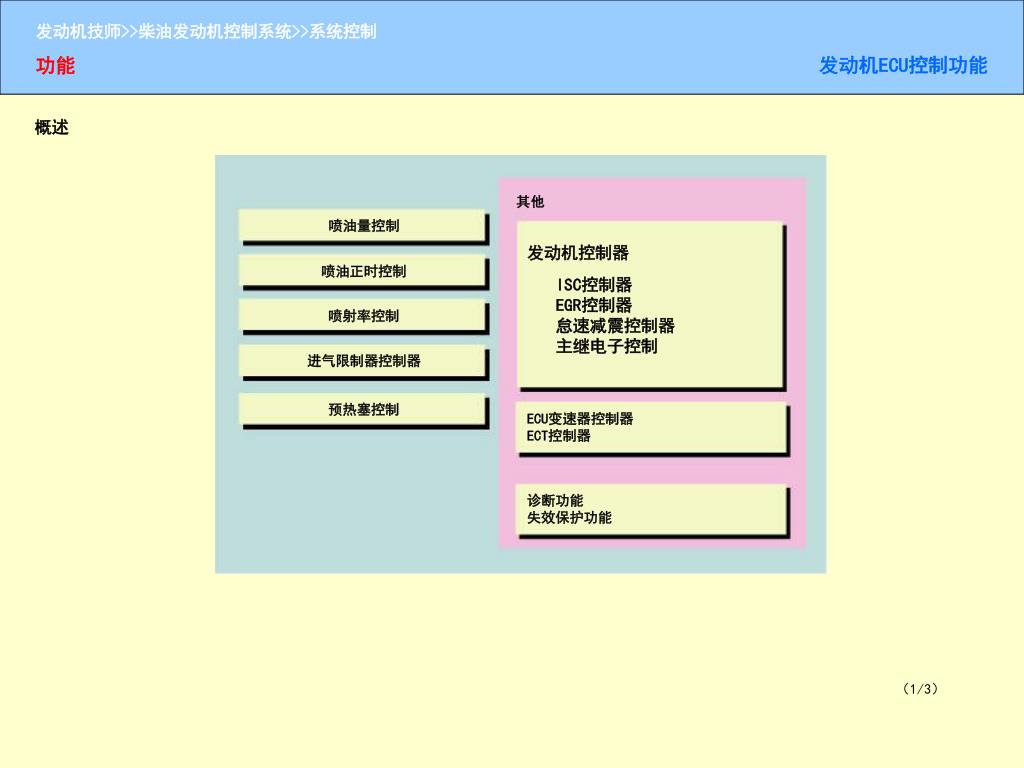

  27. 概述 功能 其他 喷油量控制 发动机控制器 喷油正时控制 ISC控制器EGR控制器怠速减震控制器主继电子控制 喷射率控制 进气限制器控制器 预热塞控制 发动机ECU控制功能 ECU变速器控制器ECT控制器 诊断功能失效保护功能 （1/3）

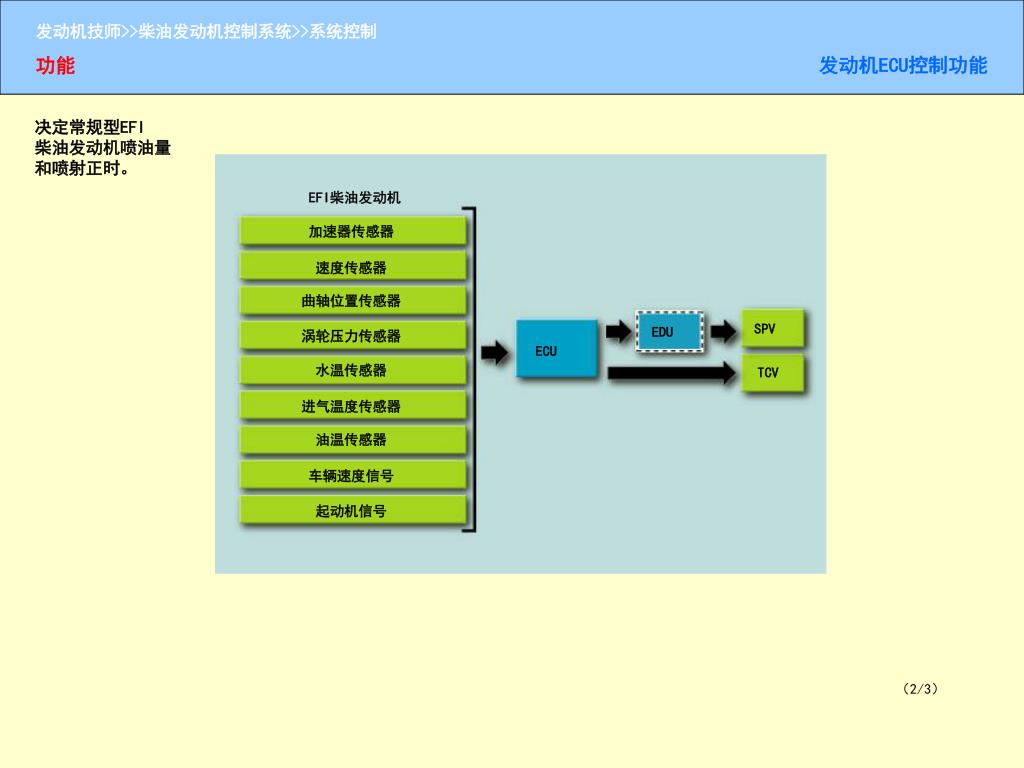

  28. 决定常规型EFI柴油发动机喷油量和喷射正时。 功能 EFI柴油发动机 加速器传感器 速度传感器 曲轴位置传感器 SPV EDU 涡轮压力传感器 ECU 水温传感器 TCV 进气温度传感器 发动机ECU控制功能 油温传感器 车辆速度信号 起动机信号 （2/3）

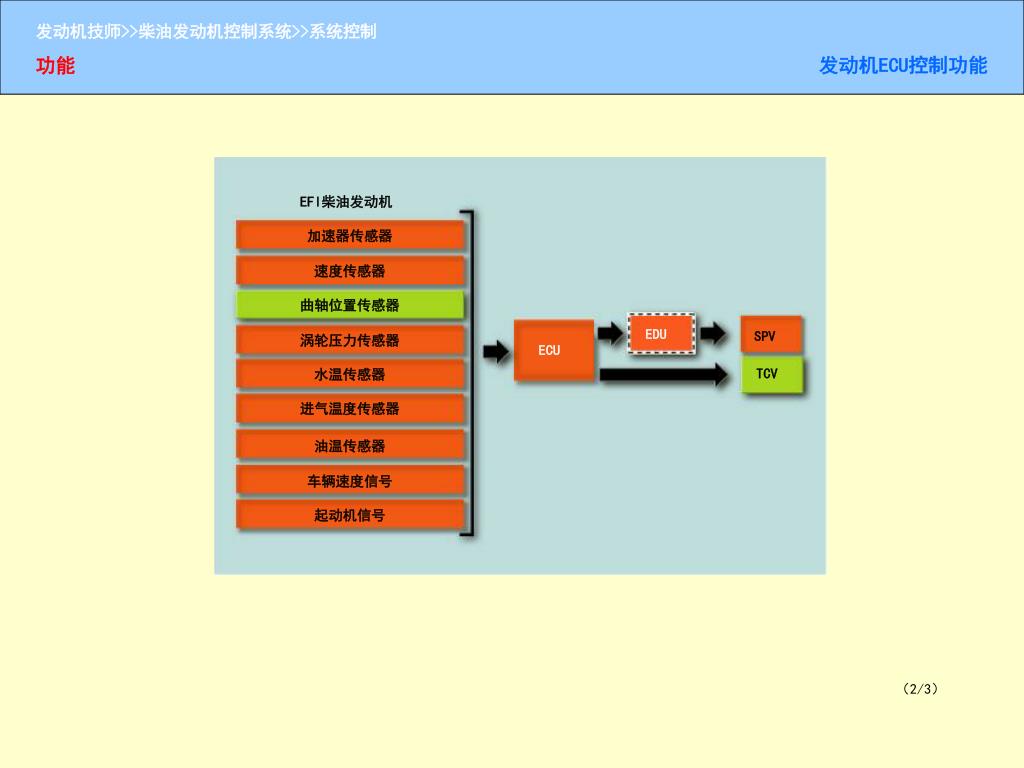

  29. 功能 EFI柴油发动机 加速器传感器 速度传感器 曲轴位置传感器 EDU SPV 涡轮压力传感器 ECU TCV 水温传感器 进气温度传感器 发动机ECU控制功能 油温传感器 车辆速度信号 起动机信号 （2/3）

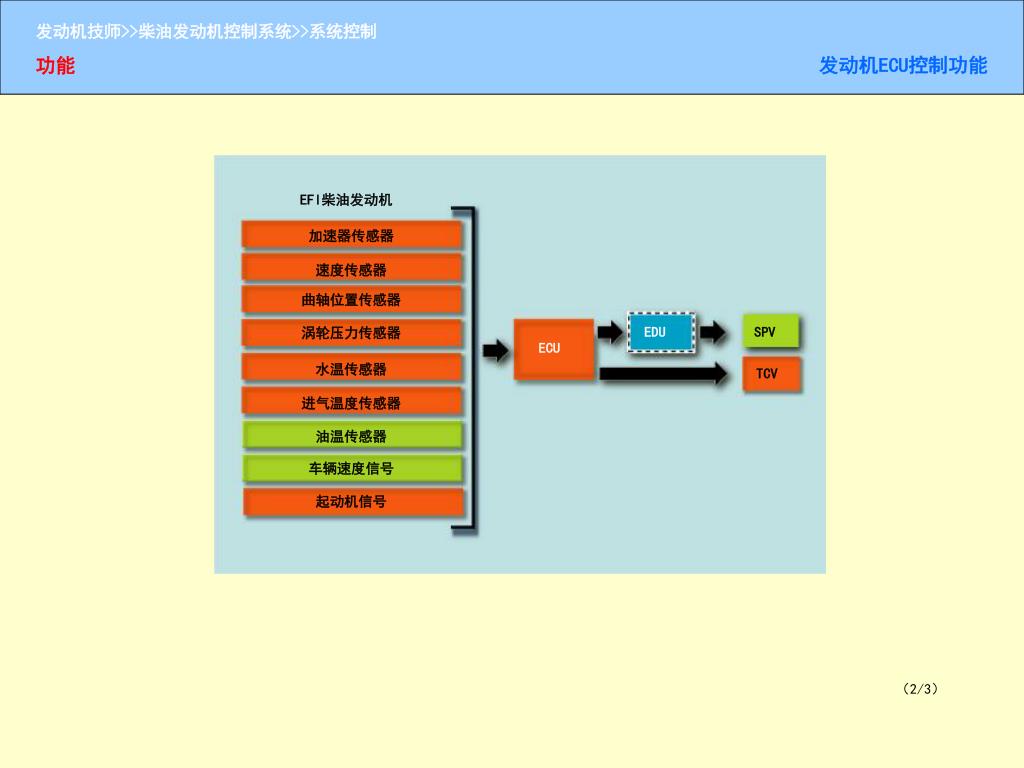

  30. 功能 EFI柴油发动机 加速器传感器 速度传感器 曲轴位置传感器 EDU SPV 涡轮压力传感器 ECU 水温传感器 TCV 进气温度传感器 发动机ECU控制功能 油温传感器 车辆速度信号 起动机信号 （2/3）

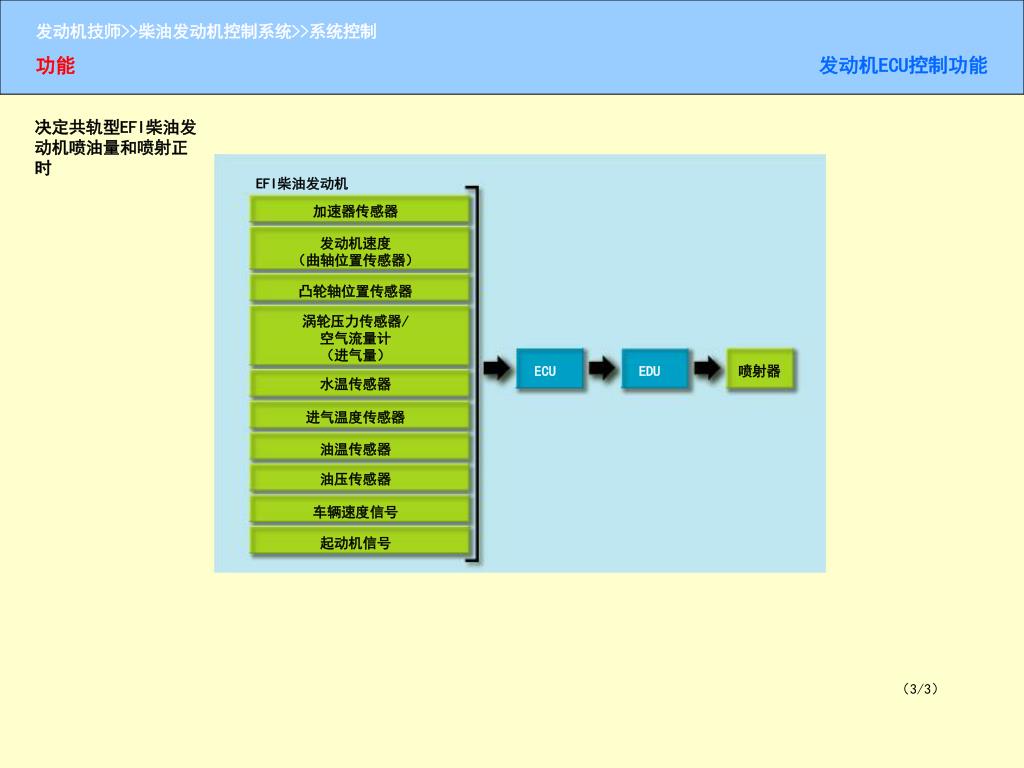

  31. 决定共轨型EFI柴油发动机喷油量和喷射正时 功能 EFI柴油发动机 加速器传感器 发动机速度（曲轴位置传感器） 凸轮轴位置传感器 涡轮压力传感器/空气流量计（进气量） ECU EDU 喷射器 水温传感器 发动机ECU控制功能 进气温度传感器 油温传感器 油压传感器 车辆速度信号 起动机信号 （3/3）

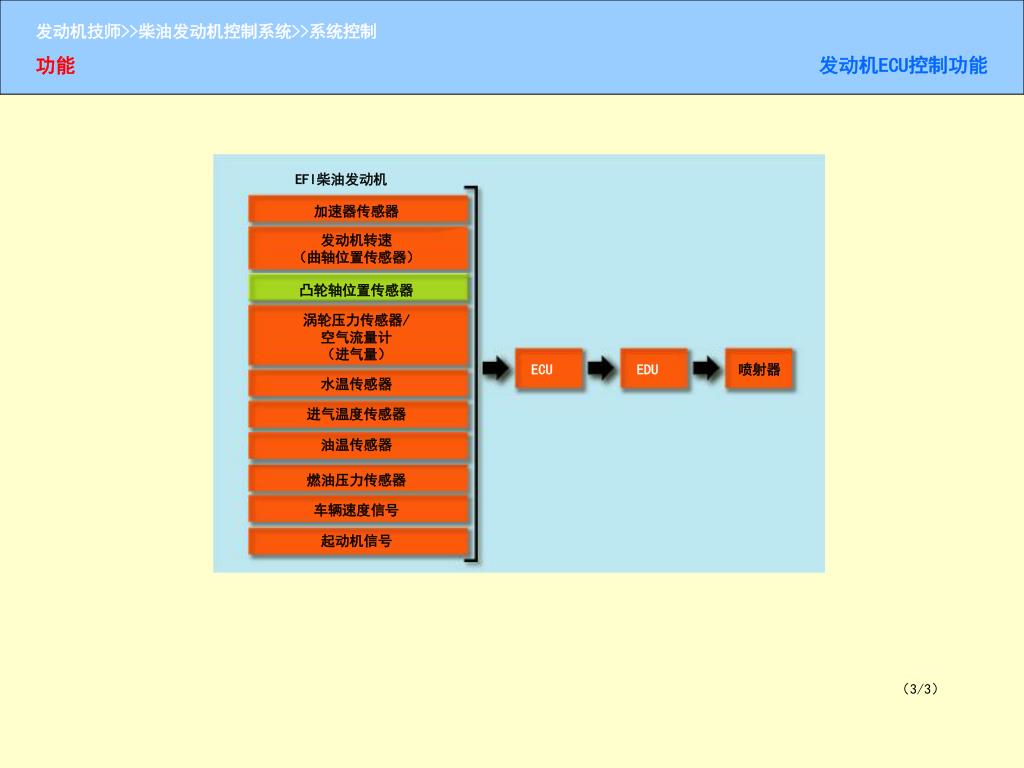

  32. 功能 EFI柴油发动机 加速器传感器 发动机转速（曲轴位置传感器） 凸轮轴位置传感器 涡轮压力传感器/空气流量计（进气量） ECU EDU 喷射器 水温传感器 发动机ECU控制功能 进气温度传感器 油温传感器 燃油压力传感器 车辆速度信号 起动机信号 （3/3）

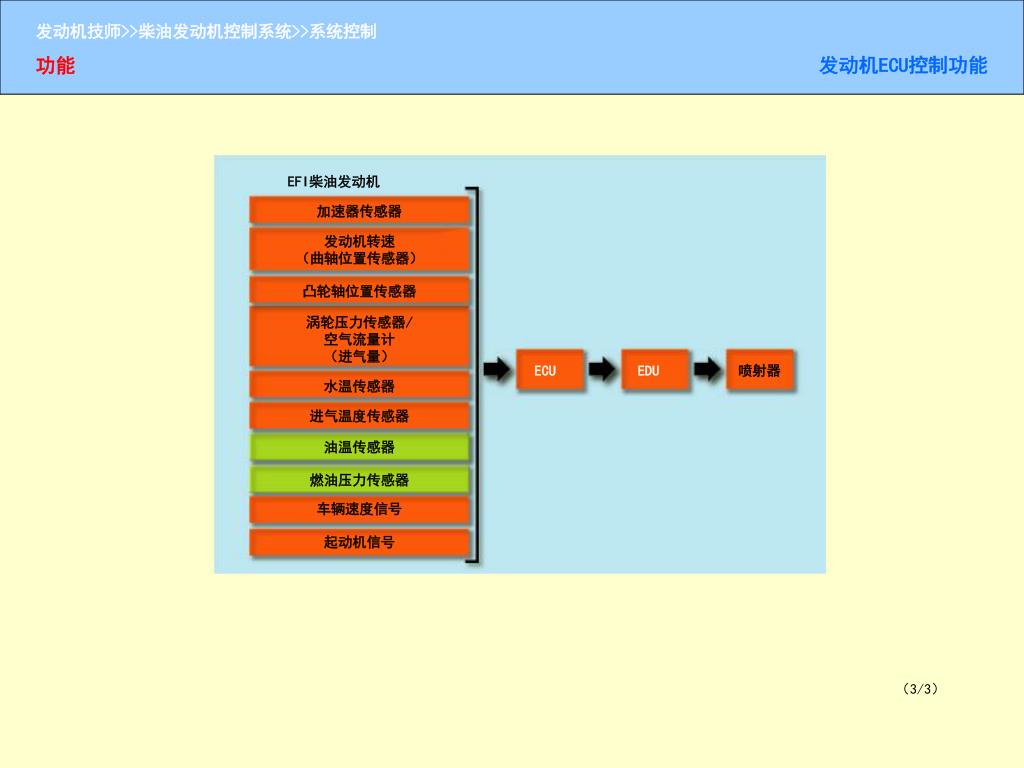

  33. 功能 EFI柴油发动机 加速器传感器 发动机转速（曲轴位置传感器） 凸轮轴位置传感器 涡轮压力传感器/空气流量计（进气量） ECU EDU 喷射器 水温传感器 发动机ECU控制功能 进气温度传感器 油温传感器 燃油压力传感器 车辆速度信号 起动机信号 （3/3）

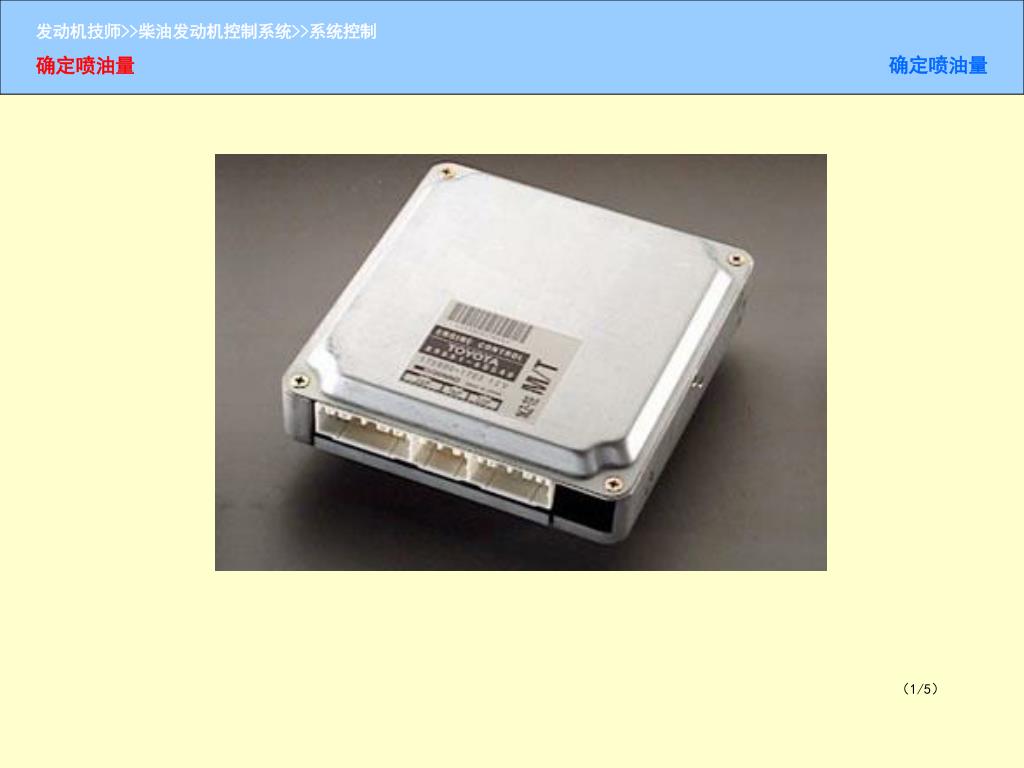

  34. 确定喷油量 确定喷油量 （1/5）

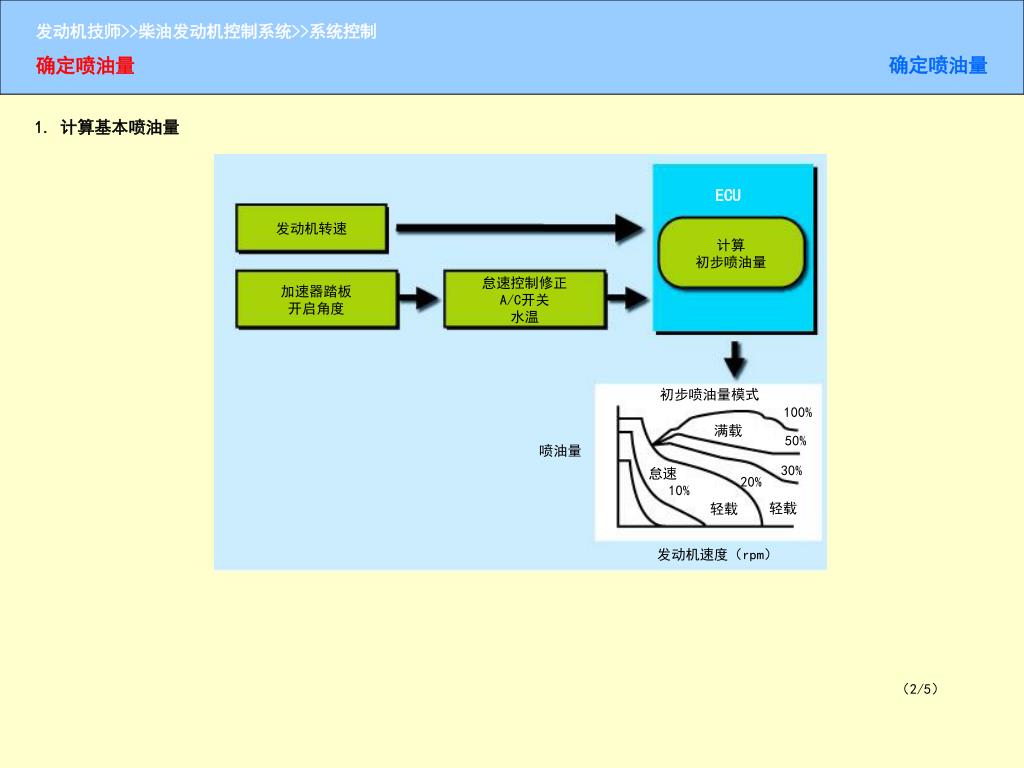

  35. 1. 计算基本喷油量 确定喷油量 ECU 发动机转速 计算初步喷油量 怠速控制修正A/C开关水温 加速器踏板开启角度 初步喷油量模式 100% 确定喷油量 满载 50% 喷油量 30% 怠速 20% 10% 轻载 轻载 发动机速度（rpm） （2/5）

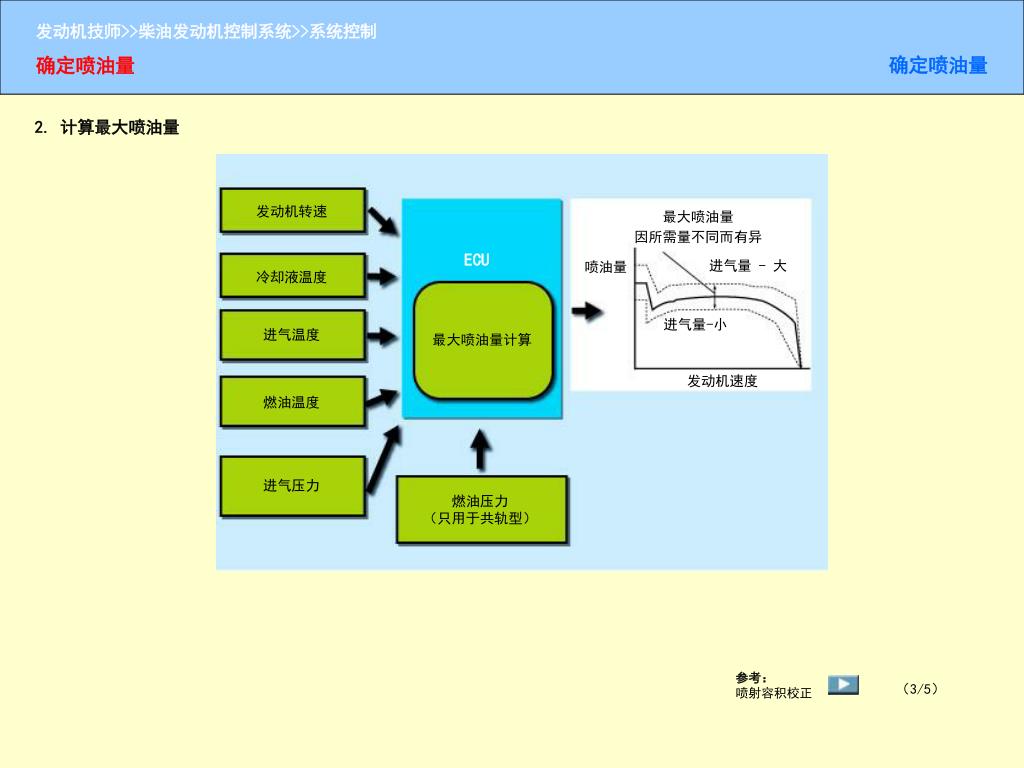

  36. 2. 计算最大喷油量 确定喷油量 发动机转速 最大喷油量 因所需量不同而有异 ECU 进气量 - 大 喷油量 冷却液温度 进气量-小 进气温度 最大喷油量计算 发动机速度 燃油温度 确定喷油量 进气压力 燃油压力（只用于共轨型） 参考：喷射容积校正 （3/5）

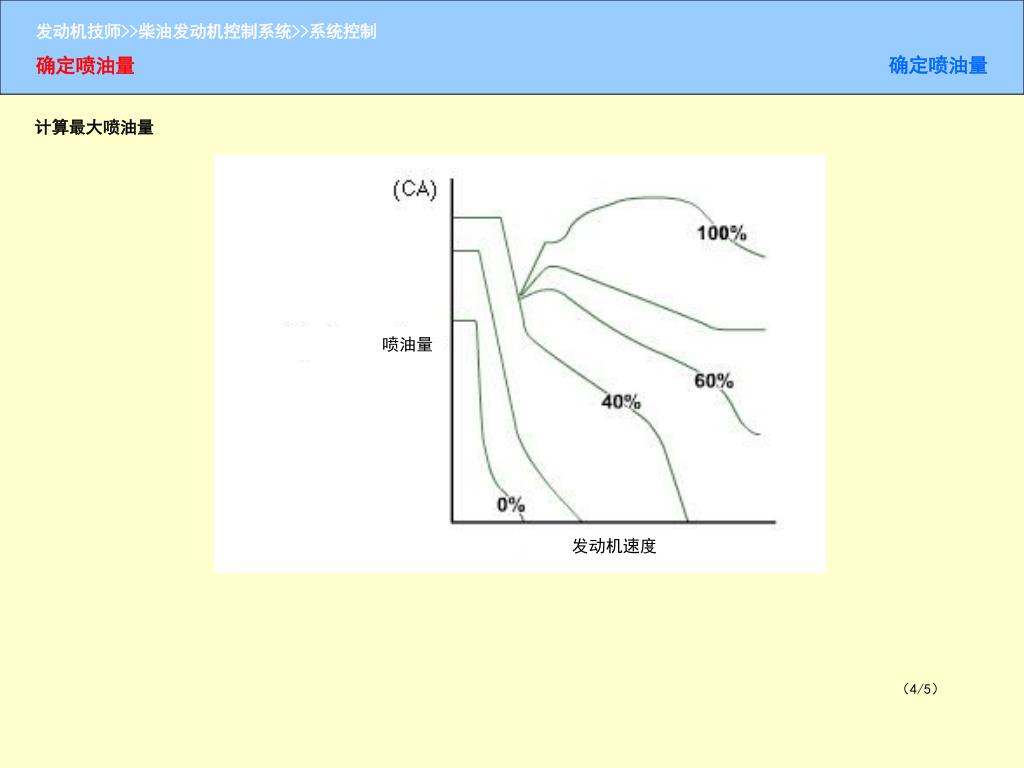

  37. 计算最大喷油量 确定喷油量 喷油量 确定喷油量 发动机速度 （4/5）

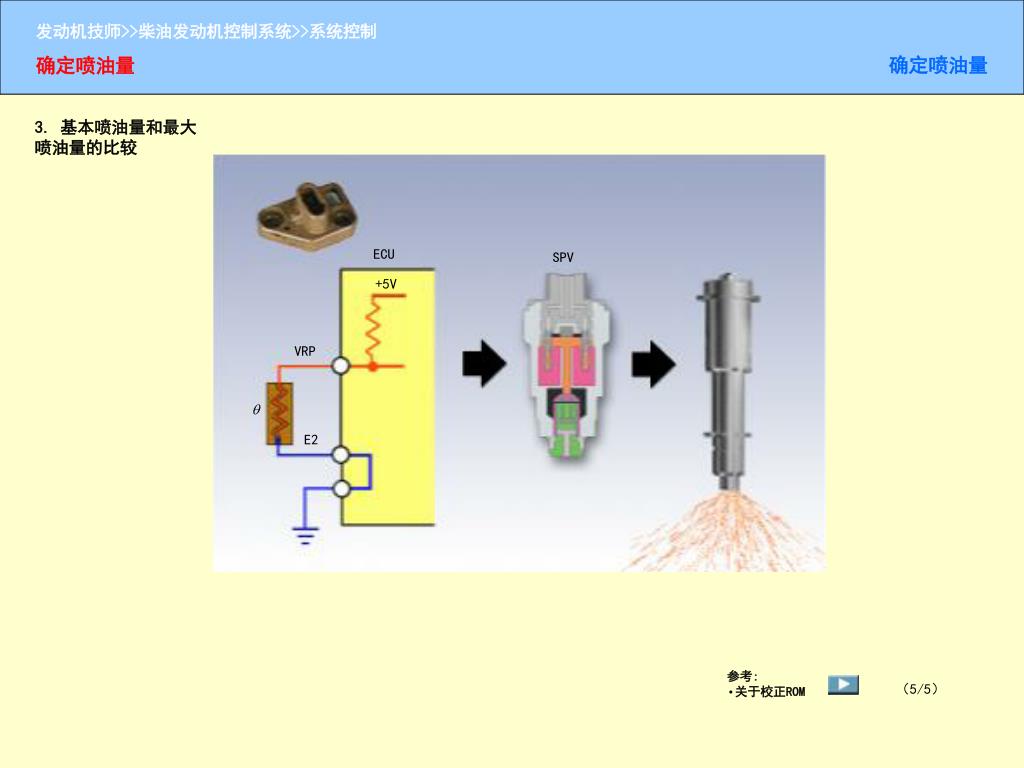

  38. 3. 基本喷油量和最大喷油量的比较 确定喷油量 ECU SPV +5V VRP  确定喷油量 E2 • 参考: • 关于校正ROM （5/5）

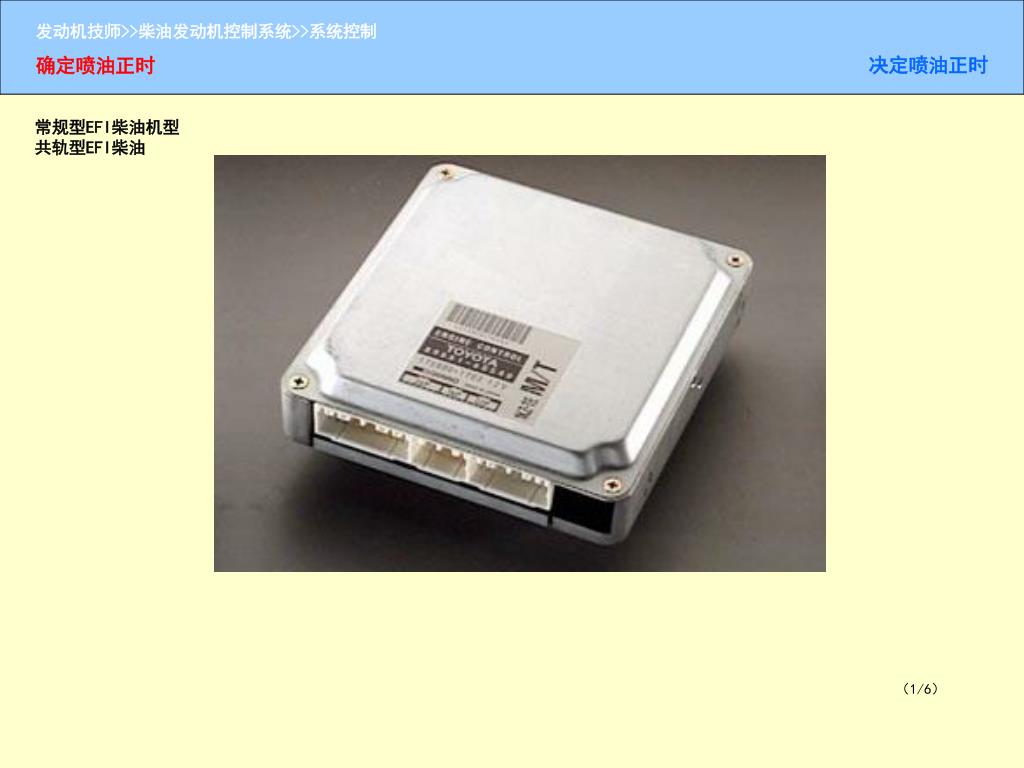

  39. 常规型EFI柴油机型 共轨型EFI柴油 确定喷油正时 决定喷油正时 （1/6）

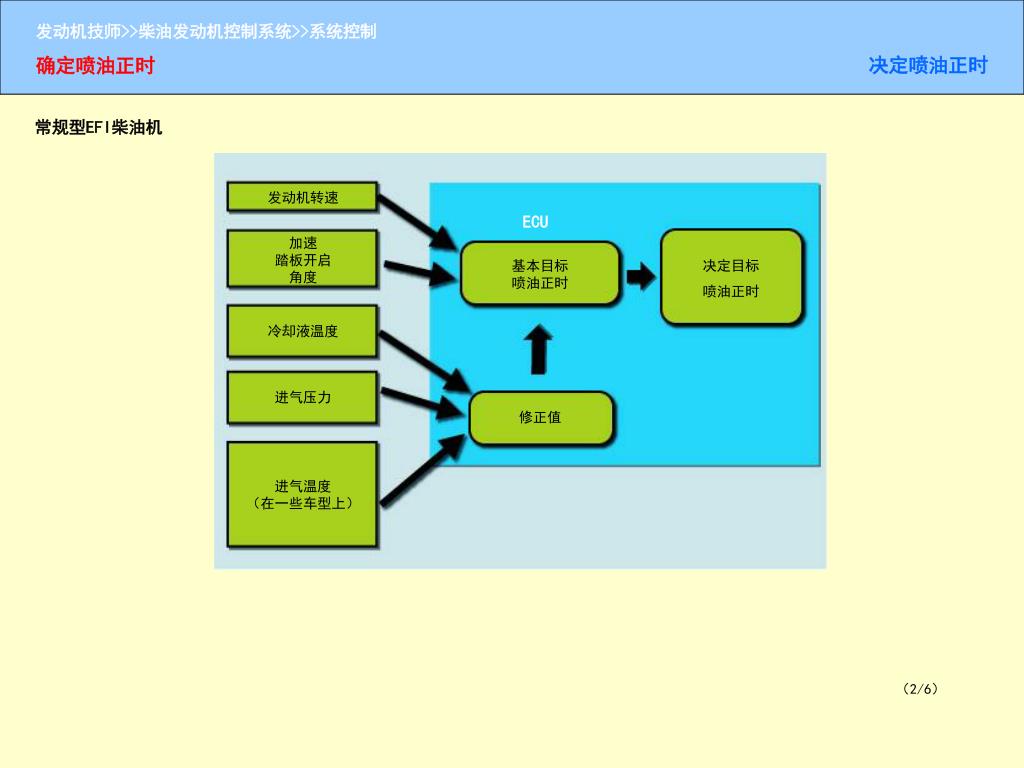

  40. 常规型EFI柴油机 确定喷油正时 发动机转速 ECU 加速踏板开启角度 基本目标喷油正时 决定目标 喷油正时 冷却液温度 进气压力 决定喷油正时 修正值 进气温度（在一些车型上） （2/6）

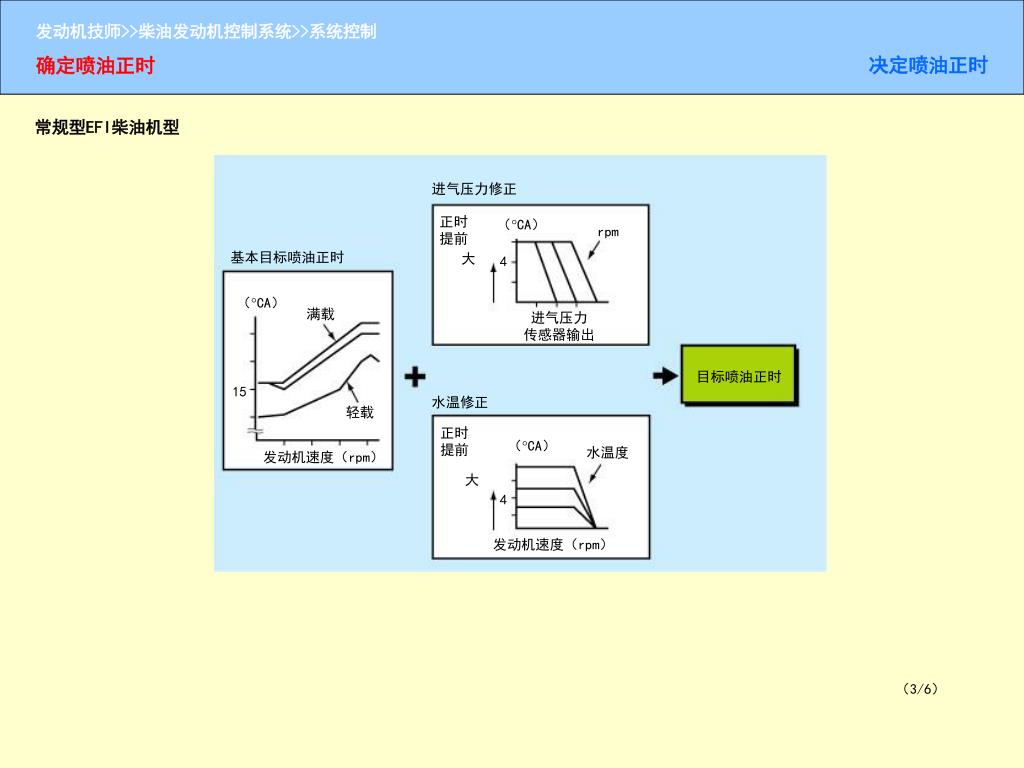

  41. 常规型EFI柴油机型 确定喷油正时 进气压力修正 正时提前 （CA） rpm 基本目标喷油正时 大 4 （CA） 满载 进气压力传感器输出 目标喷油正时 15 水温修正 轻载 决定喷油正时 正时提前 （CA） 水温度 发动机速度（rpm） 大 4 发动机速度（rpm） （3/6）

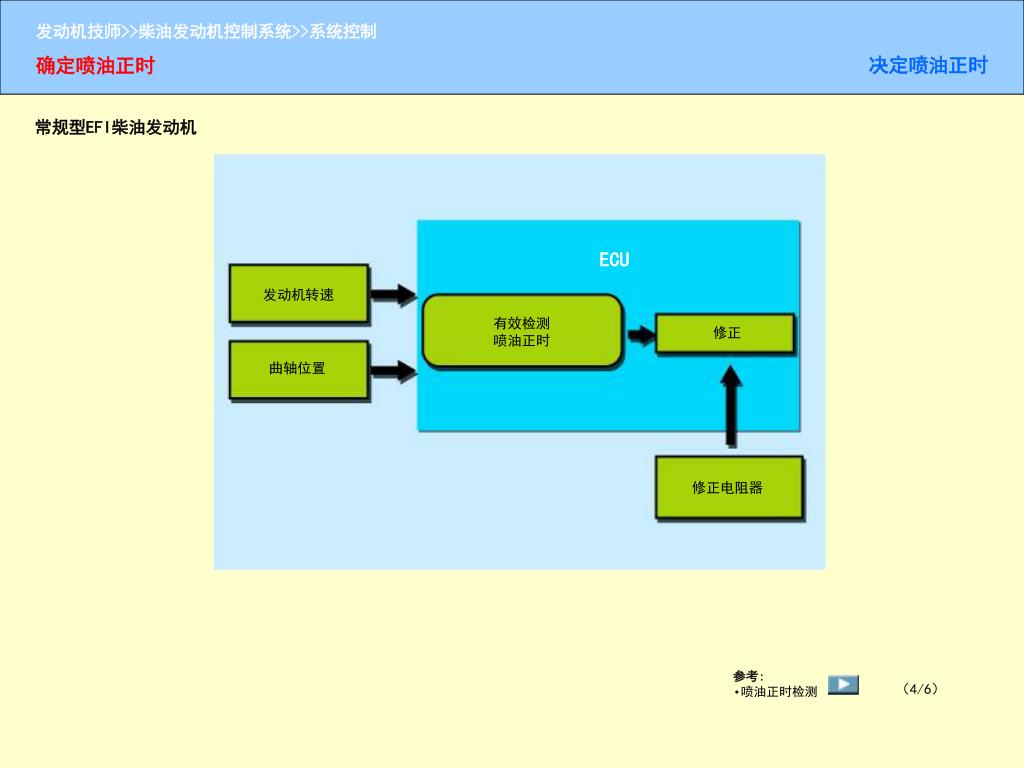

  42. 常规型EFI柴油发动机 确定喷油正时 ECU 发动机转速 有效检测喷油正时 修正 曲轴位置 决定喷油正时 修正电阻器 • 参考: • 喷油正时检测 （4/6）

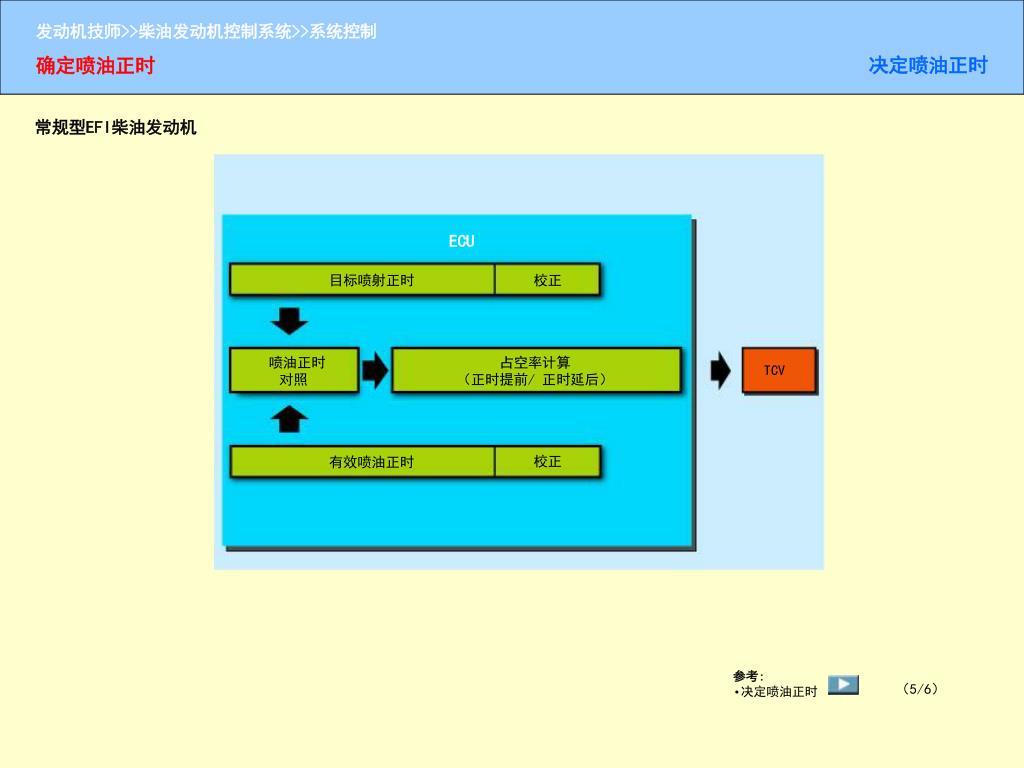

  43. 常规型EFI柴油发动机 确定喷油正时 ECU 目标喷射正时 校正 喷油正时 对照 占空率计算（正时提前/ 正时延后） TCV 决定喷油正时 校正 有效喷油正时 • 参考: • 决定喷油正时 （5/6）

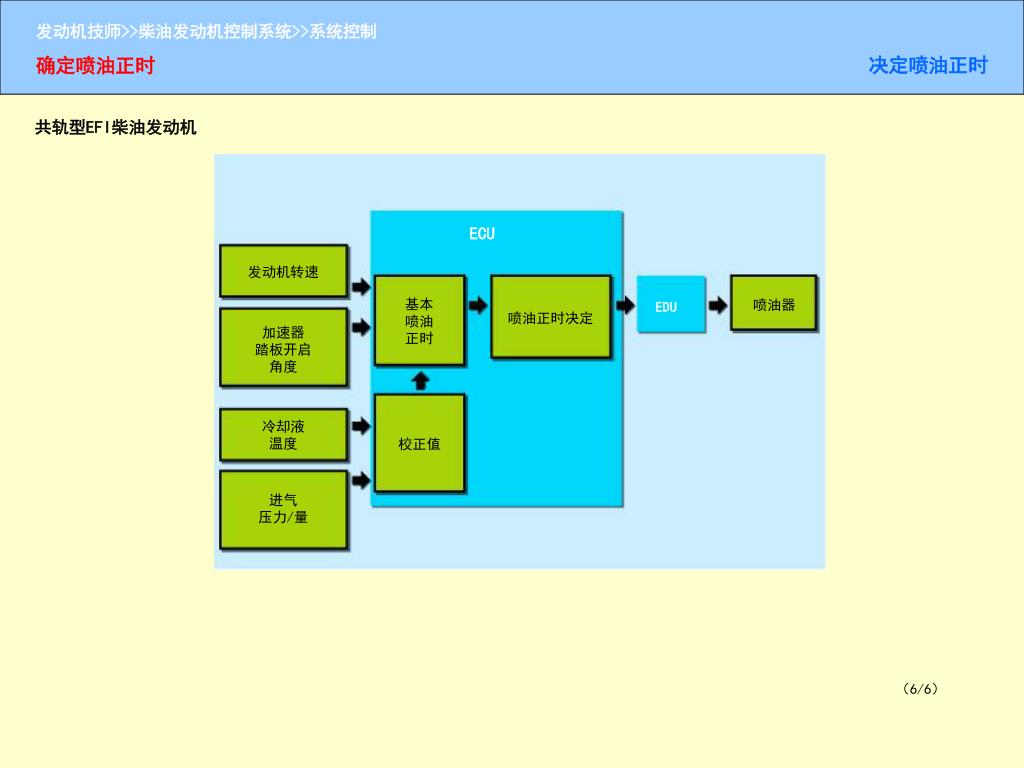

  44. 共轨型EFI柴油发动机 确定喷油正时 ECU 发动机转速 基本喷油正时 喷油器 EDU 喷油正时决定 加速器踏板开启角度 决定喷油正时 冷却液温度 校正值 进气压力/量 （6/6）

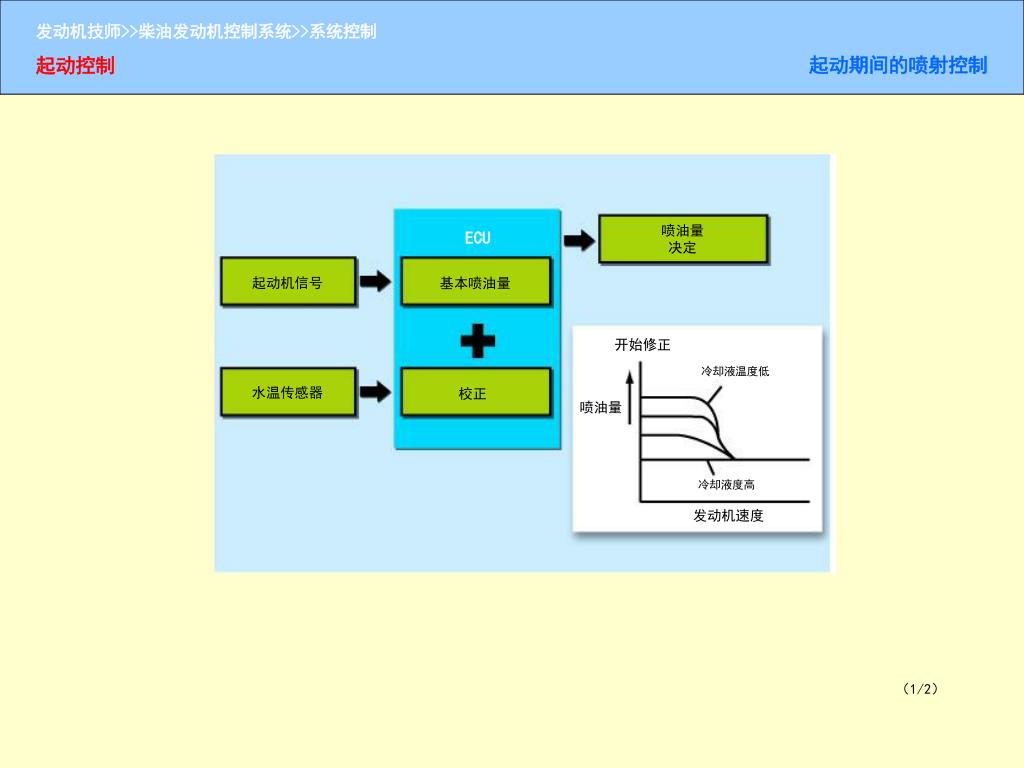

  45. 起动控制 喷油量决定 ECU 起动机信号 基本喷油量 开始修正 冷却液温度低 水温传感器 校正 喷油量 起动期间的喷射控制 冷却液度高 发动机速度 （1/2）

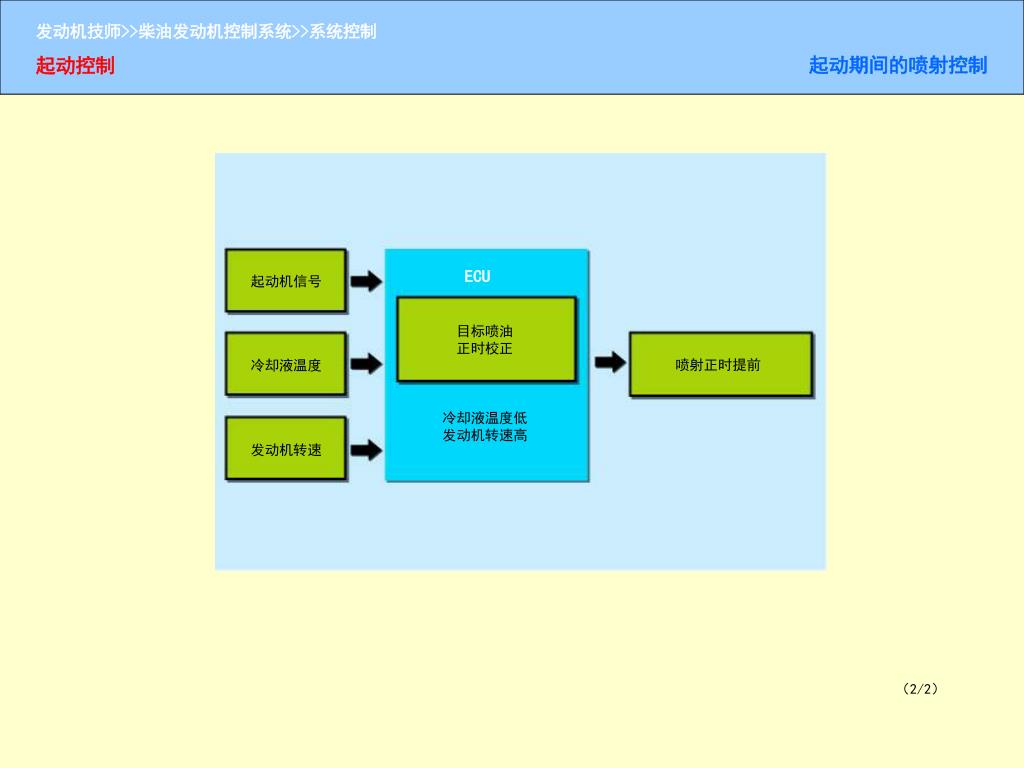

  46. 起动控制 ECU 起动机信号 目标喷油正时校正 喷射正时提前 冷却液温度 起动期间的喷射控制 冷却液温度低发动机转速高 发动机转速 （2/2）

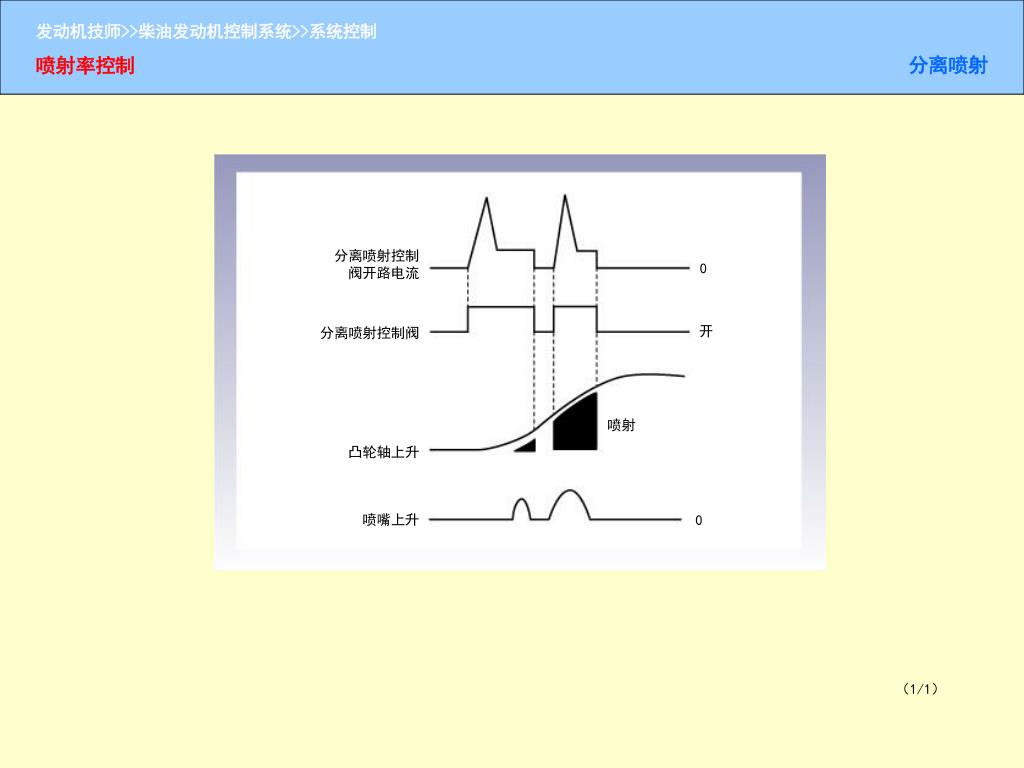

  47. 喷射率控制 分离喷射控制阀开路电流 0 开 分离喷射控制阀 分离喷射 喷射 凸轮轴上升 喷嘴上升 0 （1/1）

  48. 喷射率控制 带引燃喷射的喷射 常规喷射 引燃喷射 主喷射 喷嘴升程 引燃喷射 油缸压力 （1/1）

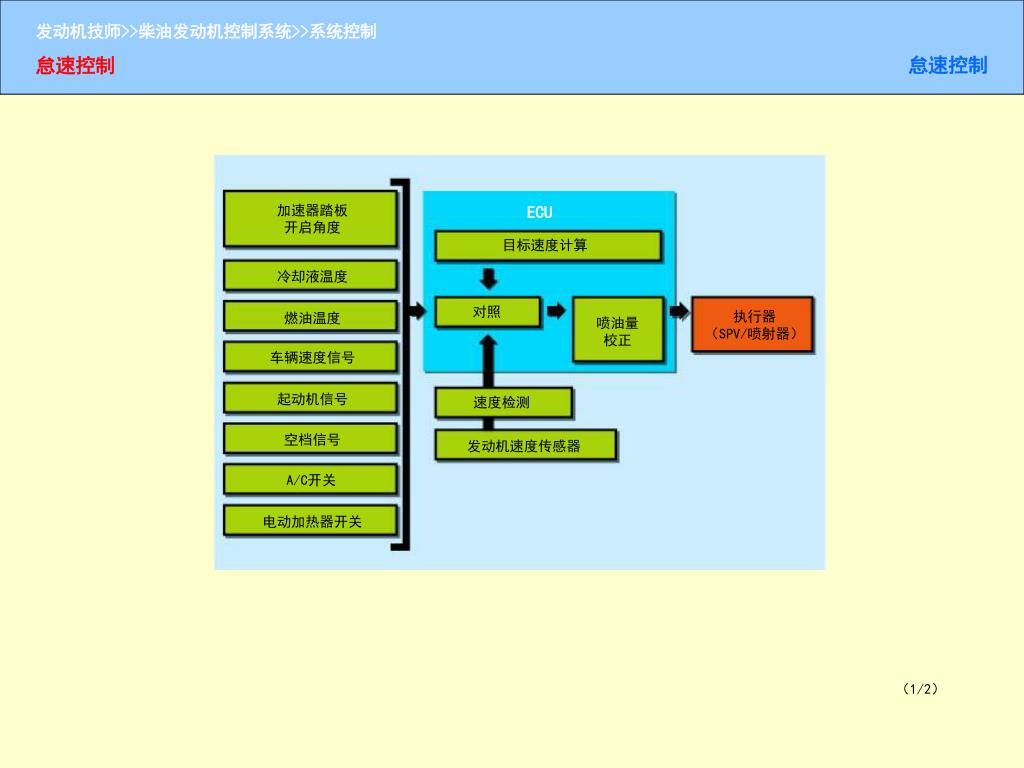

  49. 怠速控制 加速器踏板开启角度 ECU 目标速度计算 冷却液温度 对照 执行器（SPV/喷射器） 燃油温度 喷油量校正 车辆速度信号 起动机信号 速度检测 怠速控制 空档信号 发动机速度传感器 A/C开关 电动加热器开关 （1/2）

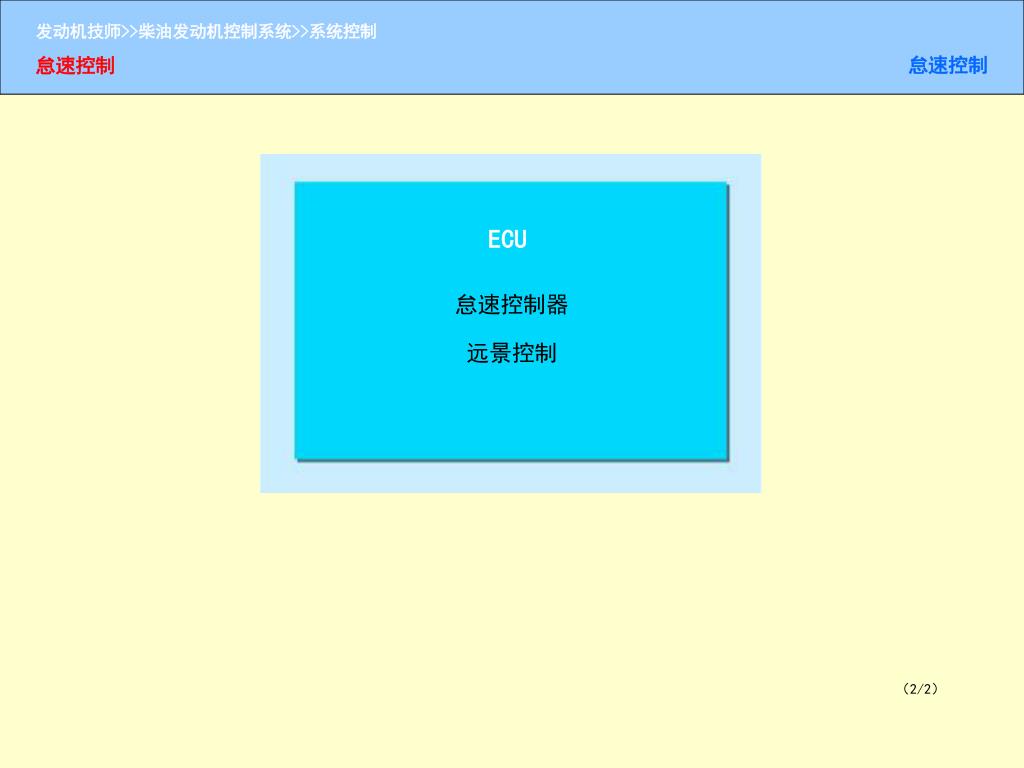

  50. 怠速控制 ECU 怠速控制器 远景控制 怠速控制 （2/2）
