▣ θ -ENG BSM 휘슬노이즈 테스트

▣ θ -ENG BSM 휘슬노이즈 테스트. ‘14. 1. 28 작성자 : 품질보증부 대리 우병용. 2. 개 선 사항. 1. 도해 및 현상. ◆ 휘슬노이즈 발생 개선 사항 1. OBD 치수 축소 : 압입 후 OBD 증대량 0.030 으로 인 해 치수 축소 ( 기존 0.015 ~ 0.020 증대 ) 2. 치형변경 : 리드크라운 (LEAD CROWNING 량 증대 )

gore
Download Presentation

▣ θ -ENG BSM 휘슬노이즈 테스트

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

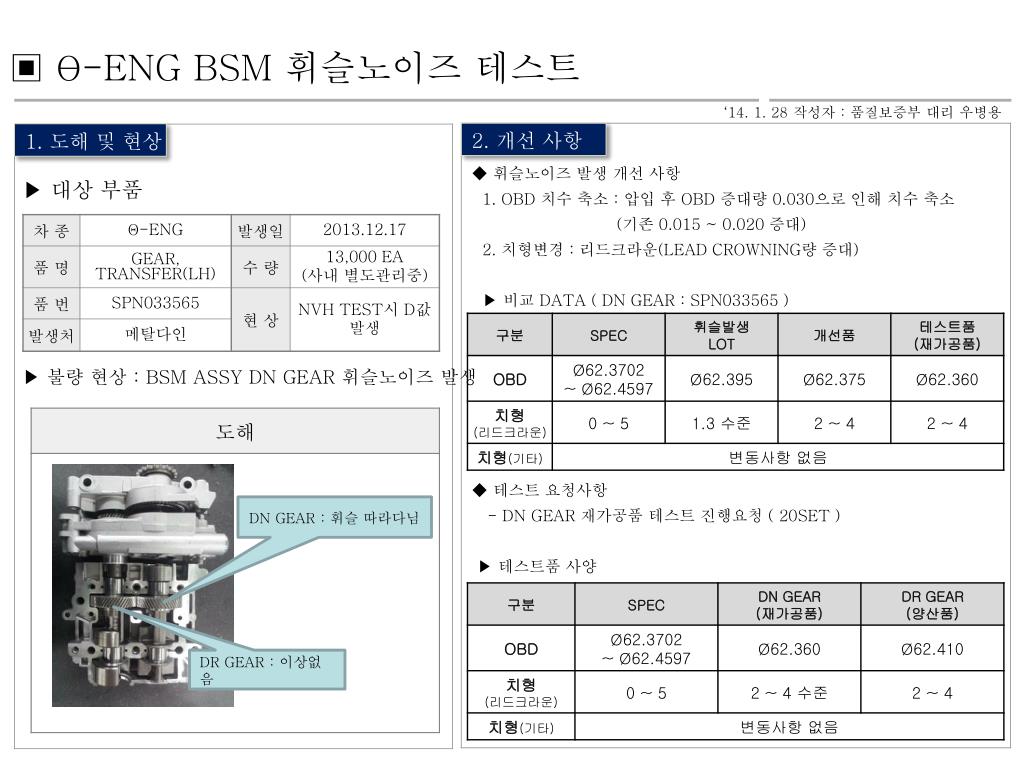

  1. ▣θ-ENG BSM 휘슬노이즈 테스트 ‘14. 1. 28 작성자 : 품질보증부 대리 우병용 2. 개선사항 1. 도해 및 현상 ◆ 휘슬노이즈발생 개선 사항 1. OBD 치수 축소 : 압입 후 OBD 증대량0.030으로 인해 치수 축소 (기존 0.015 ~ 0.020 증대) 2. 치형변경: 리드크라운(LEAD CROWNING량 증대) ▶ 비교 DATA ( DN GEAR : SPN033565 ) ▶ 대상 부품 ▶ 불량 현상 : BSM ASSY DN GEAR 휘슬노이즈 발생 ◆ 테스트 요청사항 - DN GEAR 재가공품 테스트 진행요청 ( 20SET ) ▶ 테스트품 사양 DN GEAR : 휘슬 따라다님 DR GEAR : 이상없음

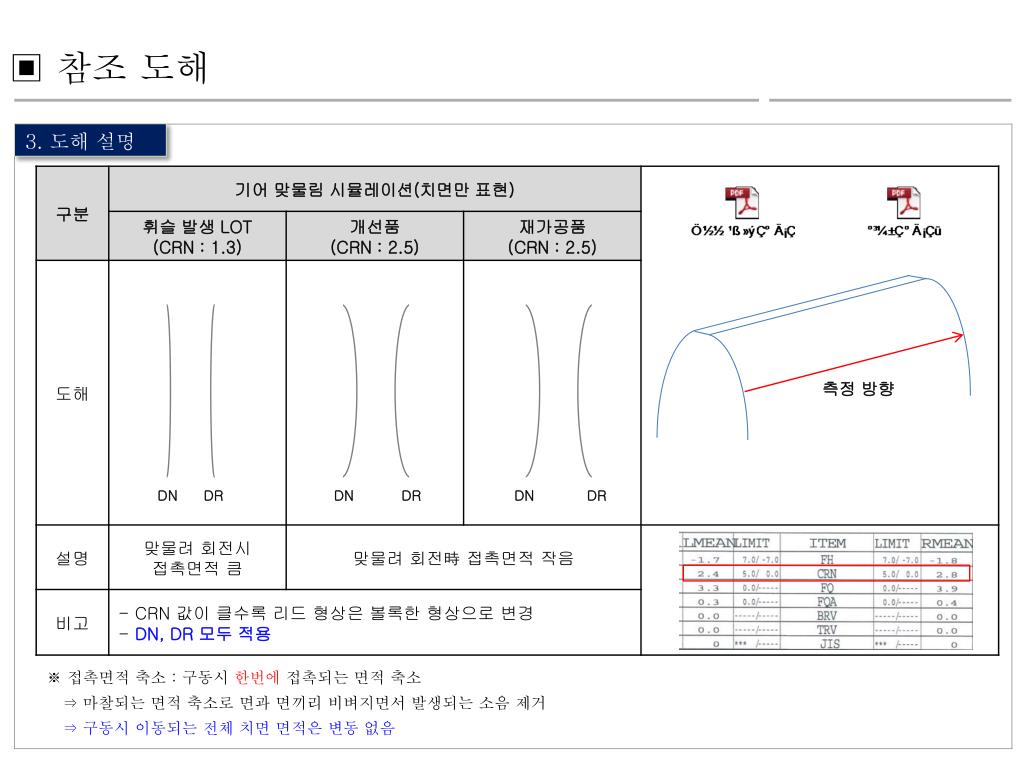

  2. ▣참조 도해 3. 도해 설명 측정 방향 DN DR DN DR DN DR ※ 접촉면적 축소 : 구동시한번에 접촉되는 면적 축소 ⇒ 마찰되는 면적 축소로 면과 면끼리 비벼지면서 발생되는 소음 제거 ⇒ 구동시 이동되는 전체 치면 면적은 변동 없음
