1 3 wbs
1-3- شناسايي فعاليت هاي پروژه به وسيله رسم نمودار WBS

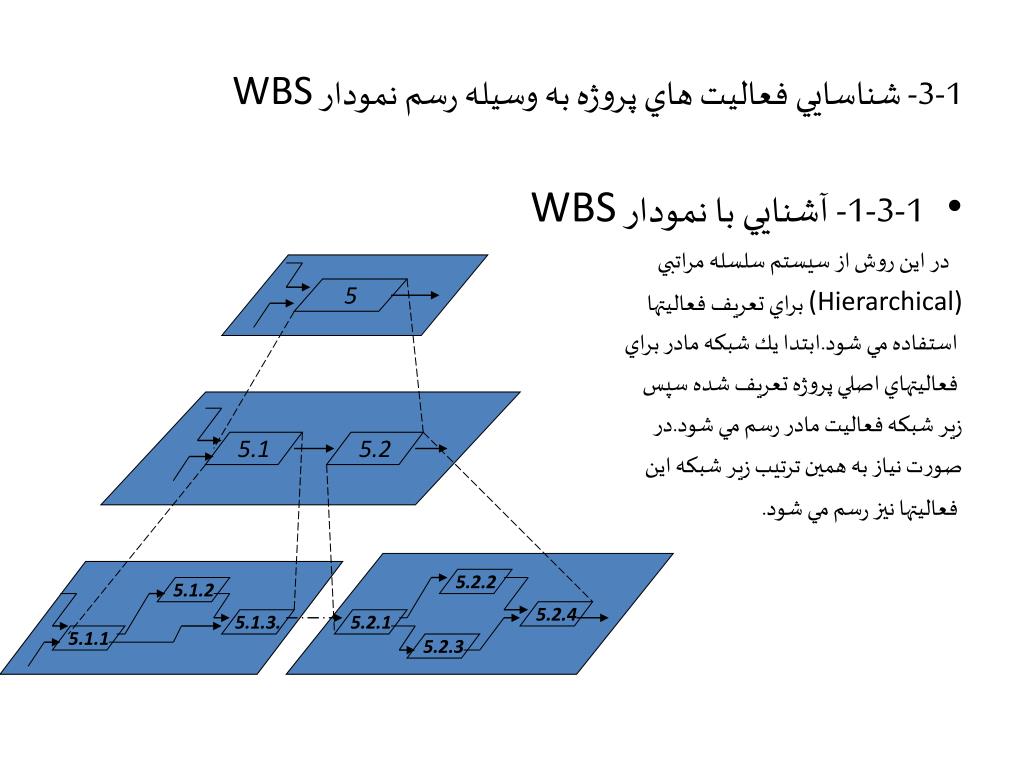

  • 1-3-1- آشنايي با نمودار WBS

در اين روش از سيستم سلسله مراتبي

(Hierarchical) براي تعريف فعاليتها

استفاده مي شود.ابتدا يك شبكه مادر براي

فعاليتهاي اصلي پروژه تعريف شده سپس

زير شبكه فعاليت مادر رسم مي شود.در

صورت نياز به همين ترتيب زير شبكه اين

فعاليتها نيز رسم مي شود.

5

5.1

5.2

5.2.2

5.1.2

5.2.4

5.1.3.

5.2.1

5.1.1

5.2.3

slide2

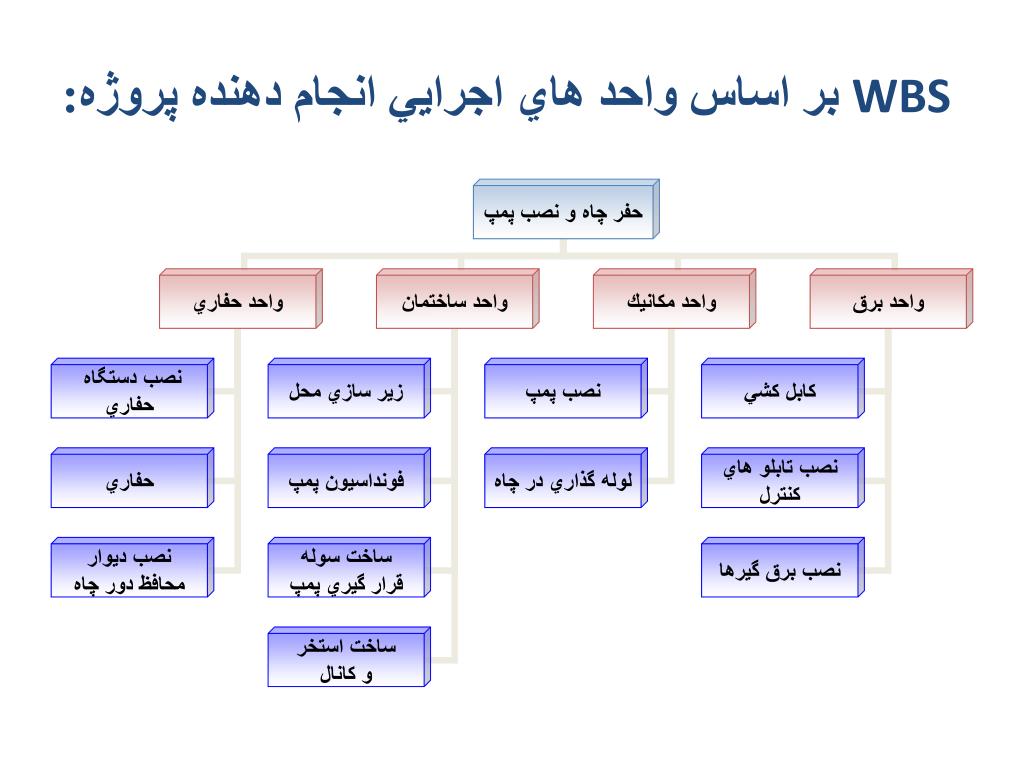

نمايش يك پروژه اغلب توسط يك نمودار سلسله مراتبي مانند شكل زير صورت مي گيرد

1

1-1

1-2

1-3

1-2-1

1-2-2

1-2-3

1-2-4

1-2-3-1

1-2-3-2

1-2-3-3

1-2-3-4

1-2-3-5

1-2-3-6

3 1 gantt chart

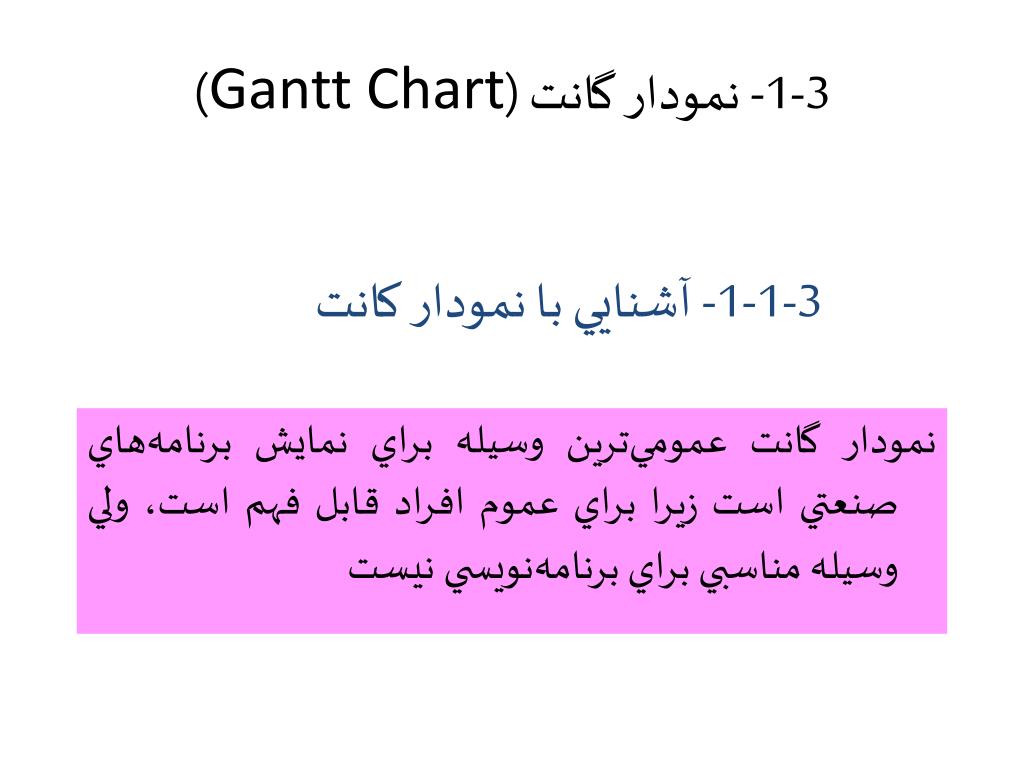

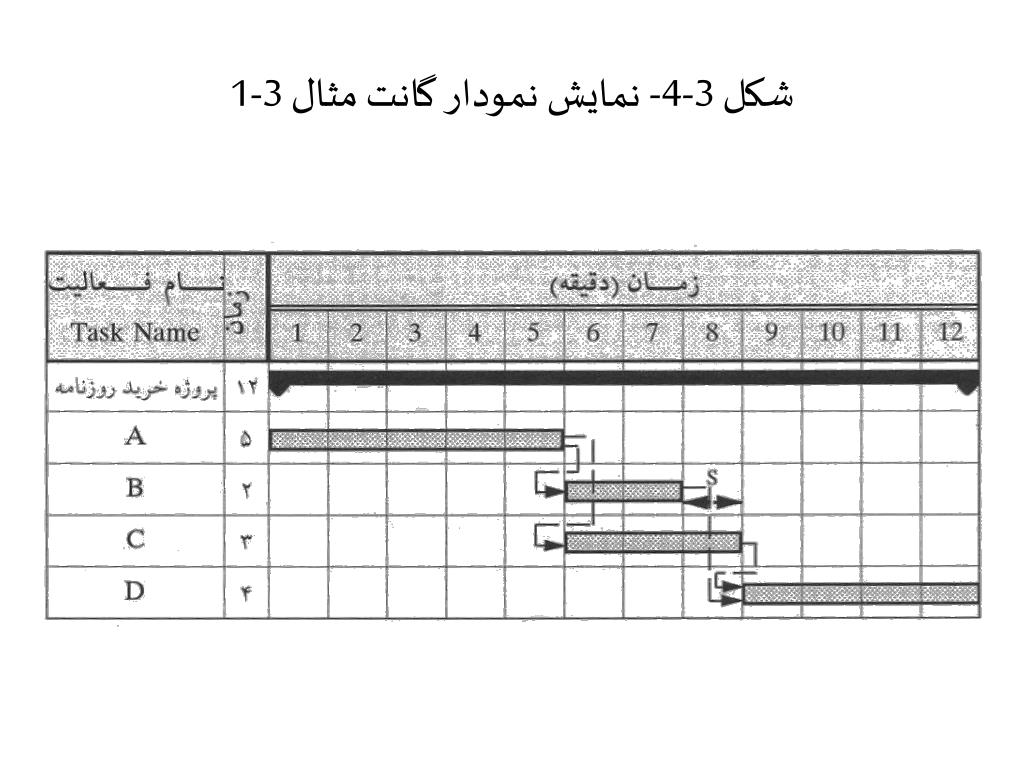

3-1- نمودار گانت (Gantt Chart)

نمودار گانت عمومي‌ترين وسيله براي نمايش برنامه‌هاي صنعتي است زيرا براي عموم افراد قابل فهم است، ولي وسيله مناسبي براي برنامه‌نويسي نيست

3-1-1- آشنايي با نمودار كانت

slide6

پروژه خريد يك روزنامه

رفتن به باجه و خريد

پوشيدن لباس بيرون

پا كردن كفش

پايين آمدن از طبقه 4

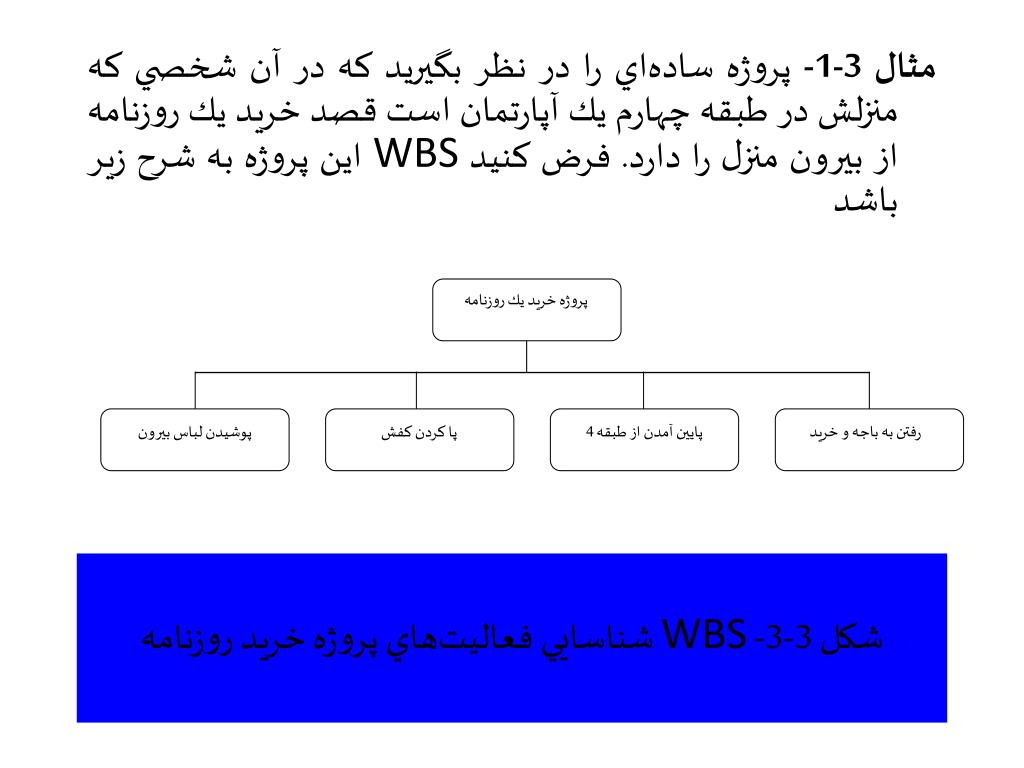

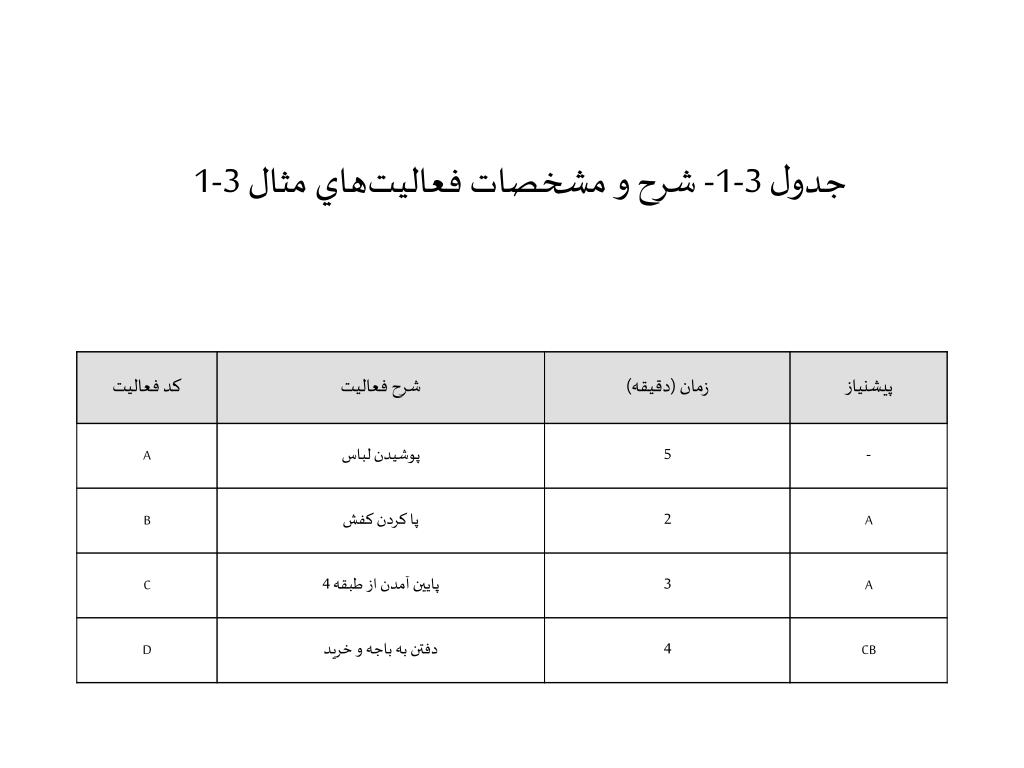

مثال 3-1- پروژه ساده‌اي را در نظر بگيريد كه در آن شخصي كه منزلش در طبقه چهارم يك آپارتمان است قصد خريد يك روزنامه از بيرون منزل را دارد. فرض كنيد WBS اين پروژه به شرح زير باشد

شكل 3-3- WBS شناسايي فعاليت‌هاي پروژه خريد روزنامه

3 2 2 aoa

فعاليت

i

j

رويداد شروع

رويداد پايان

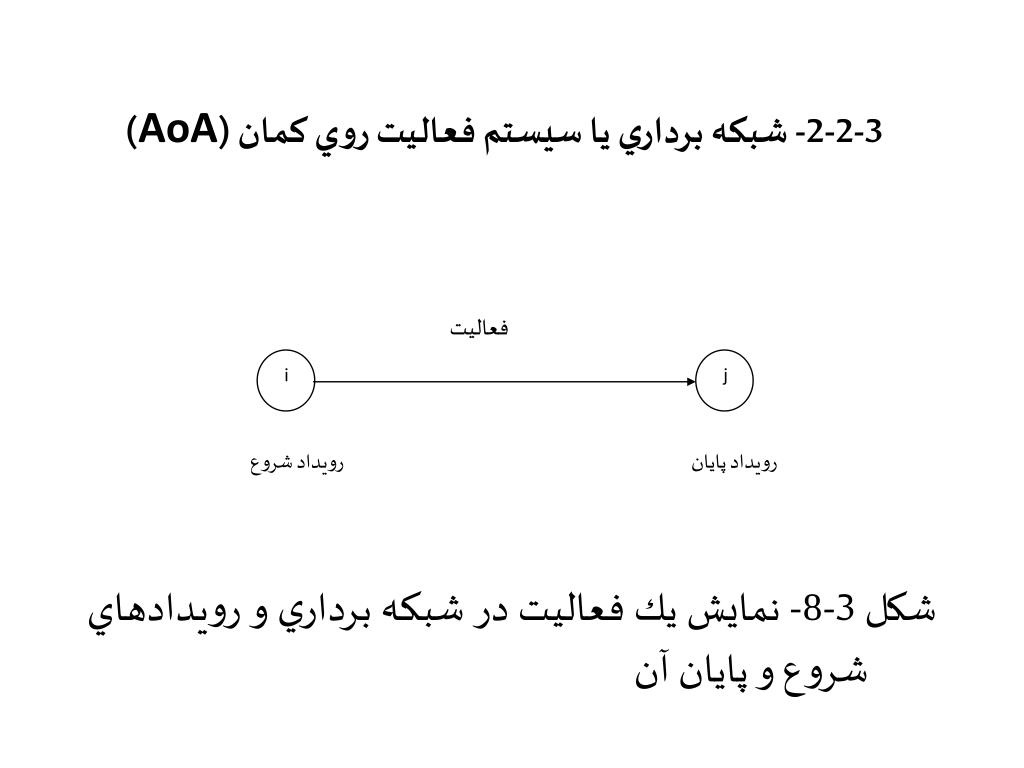

3-2-2- شبكه برداري يا سيستم فعاليت روي كمان (AoA)

شكل 3-8- نمايش يك فعاليت در شبكه برداري و رويدادهاي شروع و پايان آن

slide11

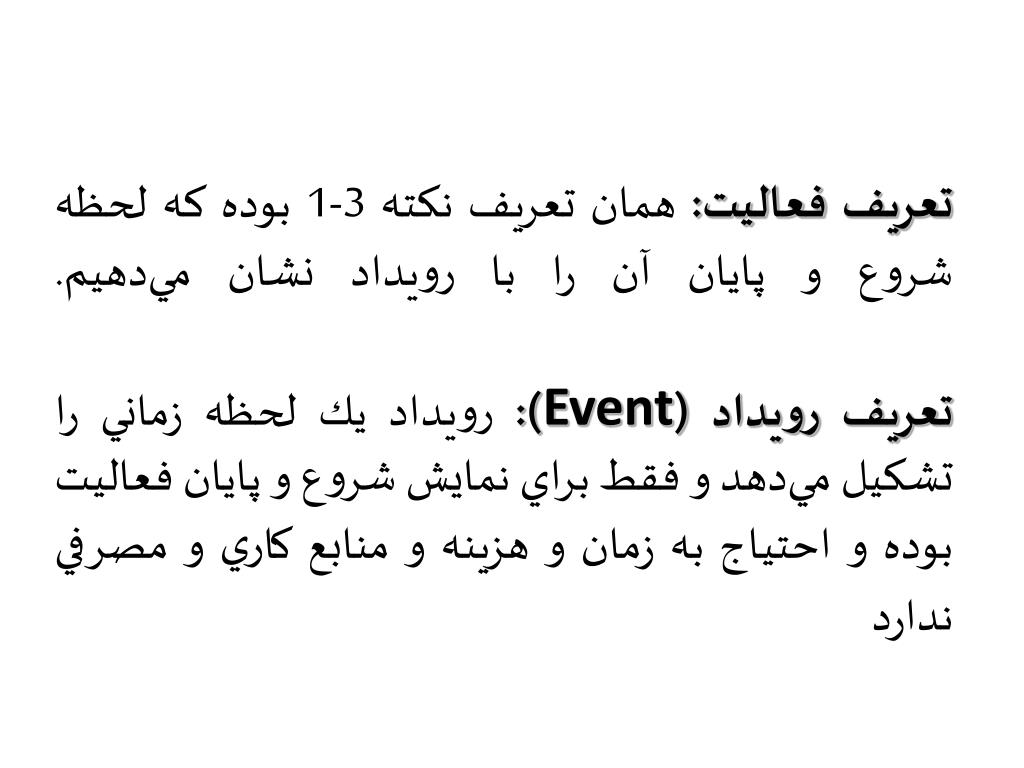

تعريف فعاليت: همان تعريف نكته 3-1 بوده كه لحظه شروع و پايان آن را با رويداد نشان مي‌دهيم.تعريف رويداد (Event): رويداد يك لحظه زماني را تشكيل مي‌دهد و فقط براي نمايش شروع و پايان فعاليت بوده و احتياج به زمان و هزينه و منابع كاري و مصرفي ندارد

slide12

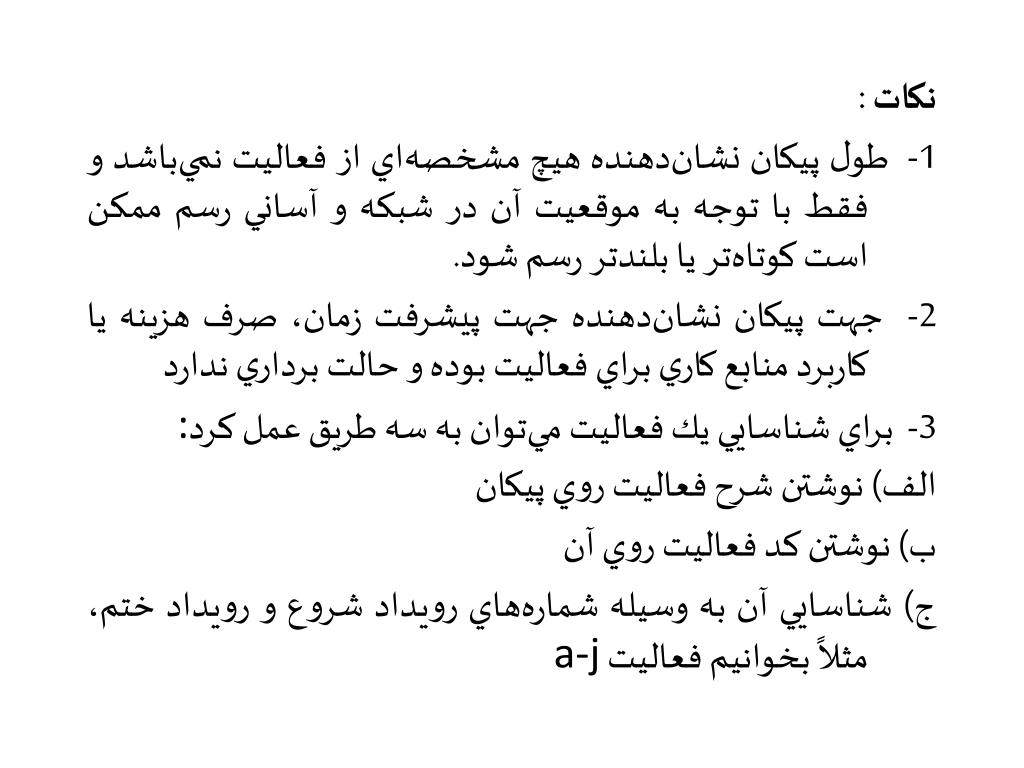

نكات :

1- طول پيكان نشان‌دهنده هيچ مشخصه‌اي از فعاليت نمي‌باشد و فقط با توجه به موقعيت آن در شبكه و آساني رسم ممكن است كوتاه‌تر يا بلندتر رسم شود.

2- جهت پيكان نشان‌دهنده جهت پيشرفت زمان، صرف هزينه يا كاربرد منابع كاري براي فعاليت بوده و حالت برداري ندارد

3- براي شناسايي يك فعاليت مي‌توان به سه طريق عمل كرد:

الف) نوشتن شرح فعاليت روي پيكان

ب) نوشتن كد فعاليت روي آن

ج) شناسايي آن به وسيله شماره‌هاي رويداد شروع و رويداد ختم، مثلاً بخوانيم فعاليت a-j

slide13
- قواعد رسم شبكه هاي برداري
  • قاعده اول:

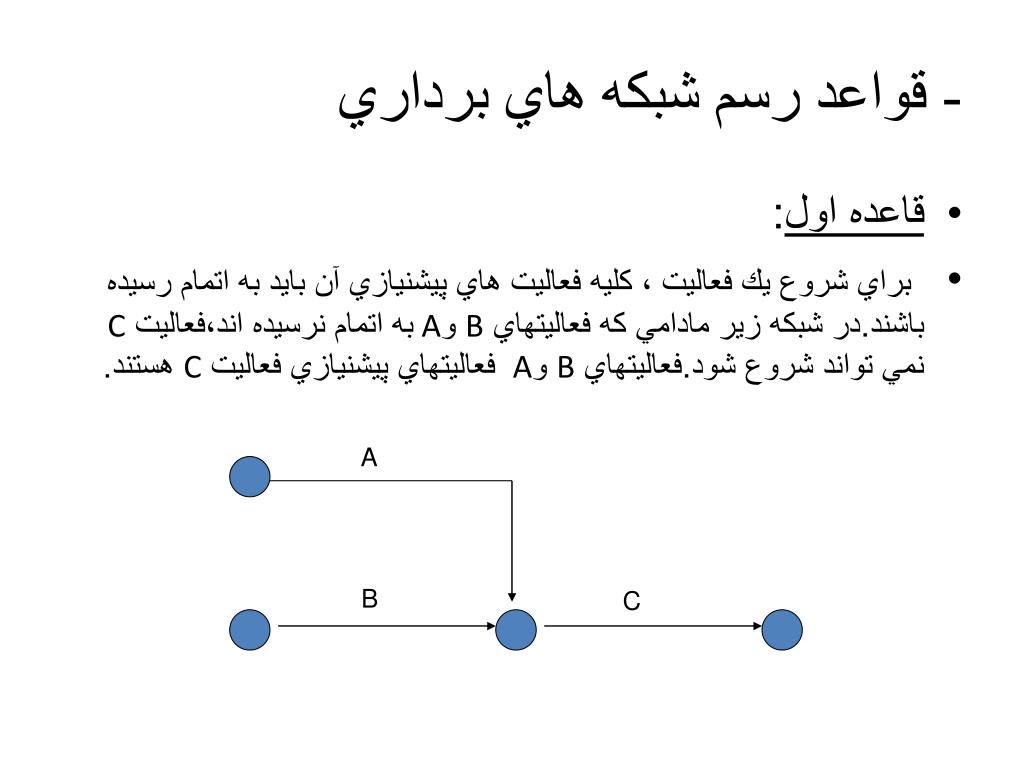

  • براي شروع يك فعاليت ، كليه فعاليت هاي پيشنيازي آن بايد به اتمام رسيده باشند.در شبكه زير مادامي كه فعاليتهاي B و Aبه اتمام نرسيده اند،فعاليت C نمي تواند شروع شود.فعاليتهاي B و A فعاليتهاي پيشنيازي فعاليت C هستند.

A

B

C

slide14

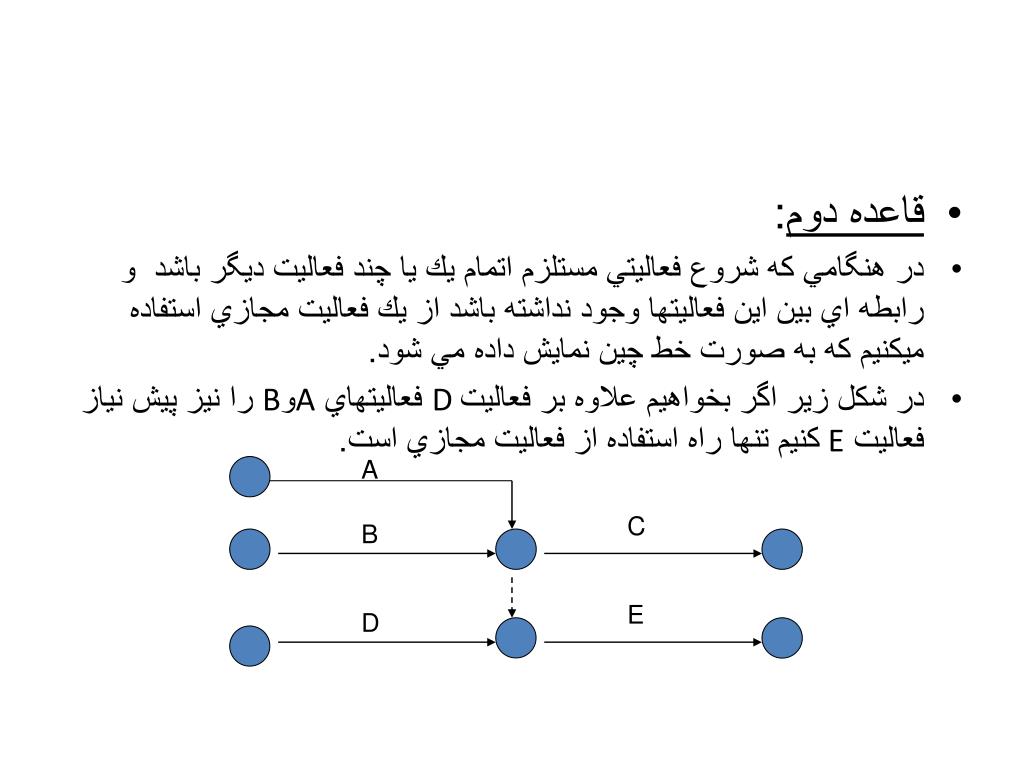

قاعده دوم:
  • در هنگامي كه شروع فعاليتي مستلزم اتمام يك يا چند فعاليت ديگر باشد و رابطه اي بين اين فعاليتها وجود نداشته باشد از يك فعاليت مجازي استفاده ميكنيم كه به صورت خط چين نمايش داده مي شود.
  • در شكل زير اگر بخواهيم علاوه بر فعاليتD فعاليتهاي AوB را نيز پيش نياز فعاليت Eكنيم تنها راه استفاده از فعاليت مجازي است.

A

C

B

E

D

slide15
فعاليت مجازي:

فعاليتي كه نياز به منبعي ندارد، زمان آن صفر است و فقط براي نمايش رابطه

بين فعاليتها از آن استفاده مي شود.

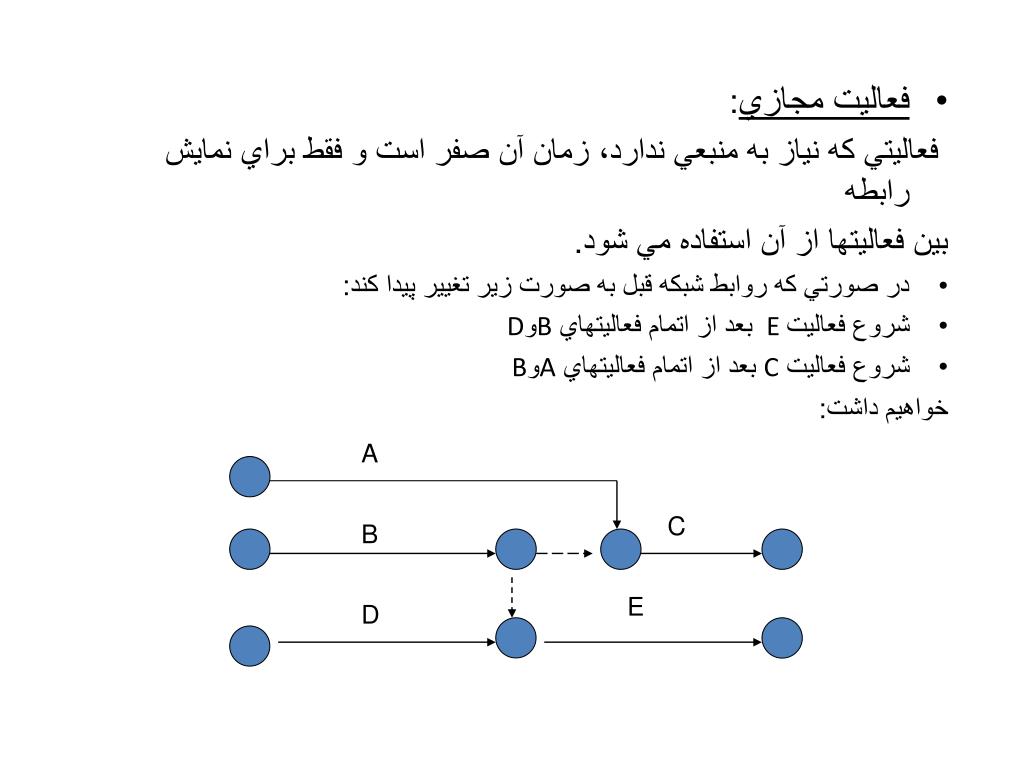

  • در صورتي كه روابط شبكه قبل به صورت زير تغيير پيدا كند:
  • شروع فعاليت E بعد از اتمام فعاليتهاي BوD
  • شروع فعاليت C بعد از اتمام فعاليتهاي AوB

خواهيم داشت:

A

C

B

E

D

slide16

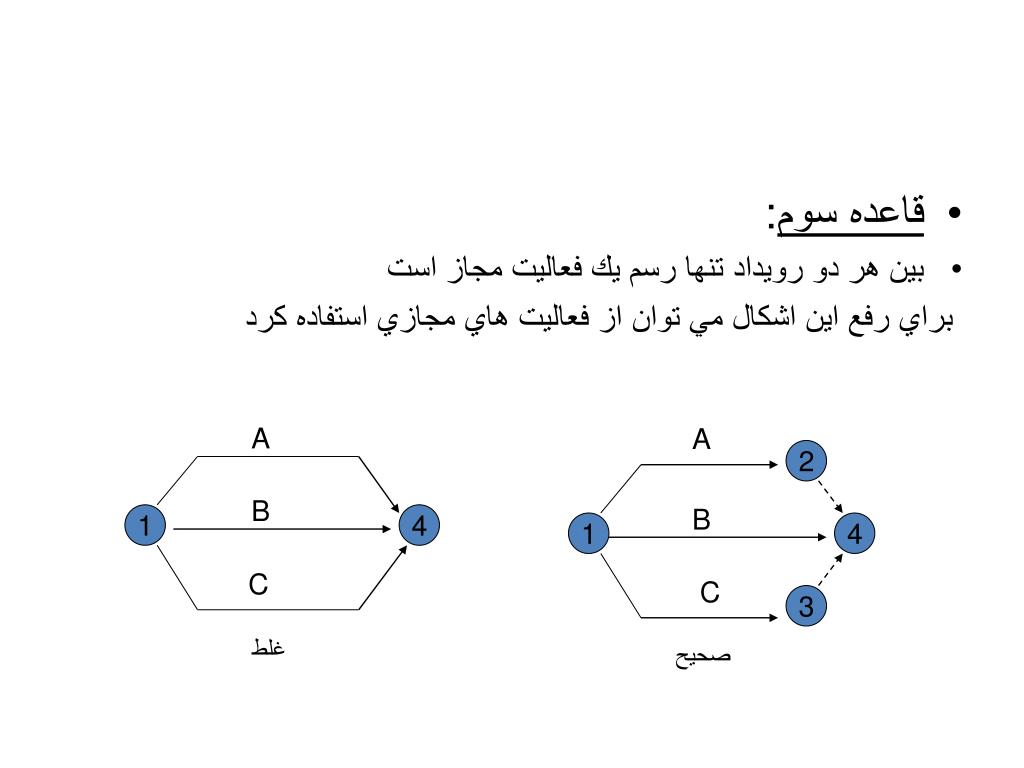

قاعده سوم:
  • بين هر دو رويداد تنها رسم يك فعاليت مجاز است

براي رفع اين اشكال مي توان از فعاليت هاي مجازي استفاده كرد

A

A

2

B

B

1

4

1

4

C

C

3

غلط

صحيح

slide17
قاعده چهارم:

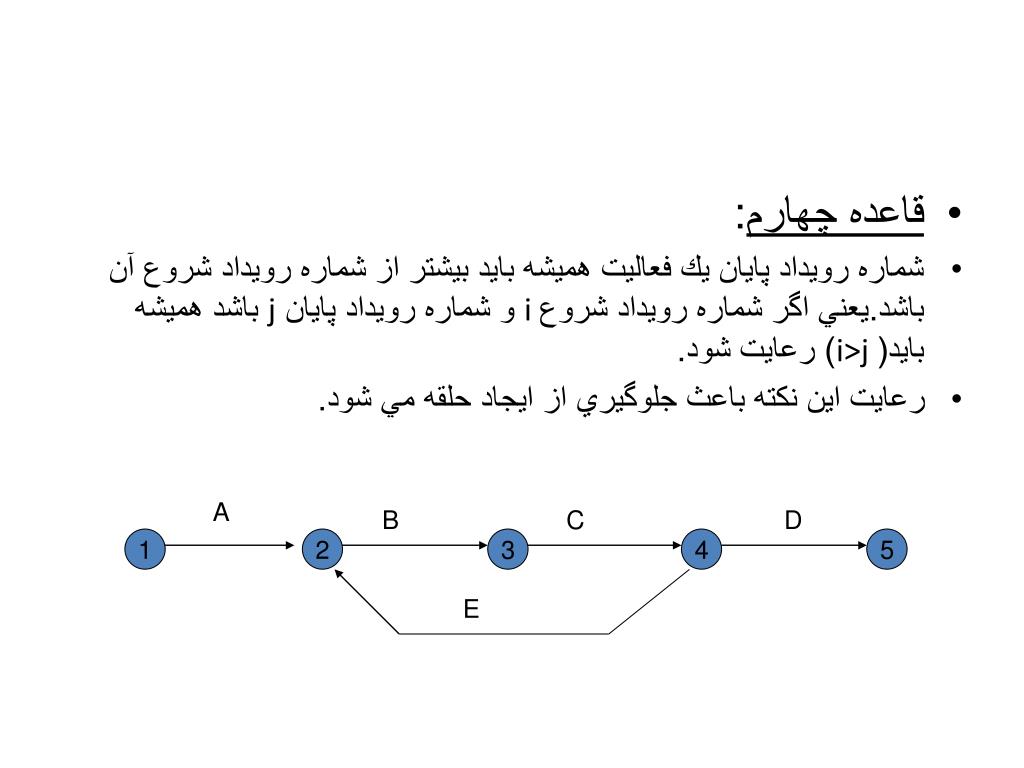

  • شماره رويداد پايان يك فعاليت هميشه بايد بيشتر از شماره رويداد شروع آن باشد.يعني اگر شماره رويداد شروعi و شماره رويداد پايان j باشد هميشه بايد(i>j ) رعايت شود.
  • رعايت اين نكته باعث جلوگيري از ايجاد حلقه مي شود.

A

B

C

D

1

2

3

4

5

E

slide18

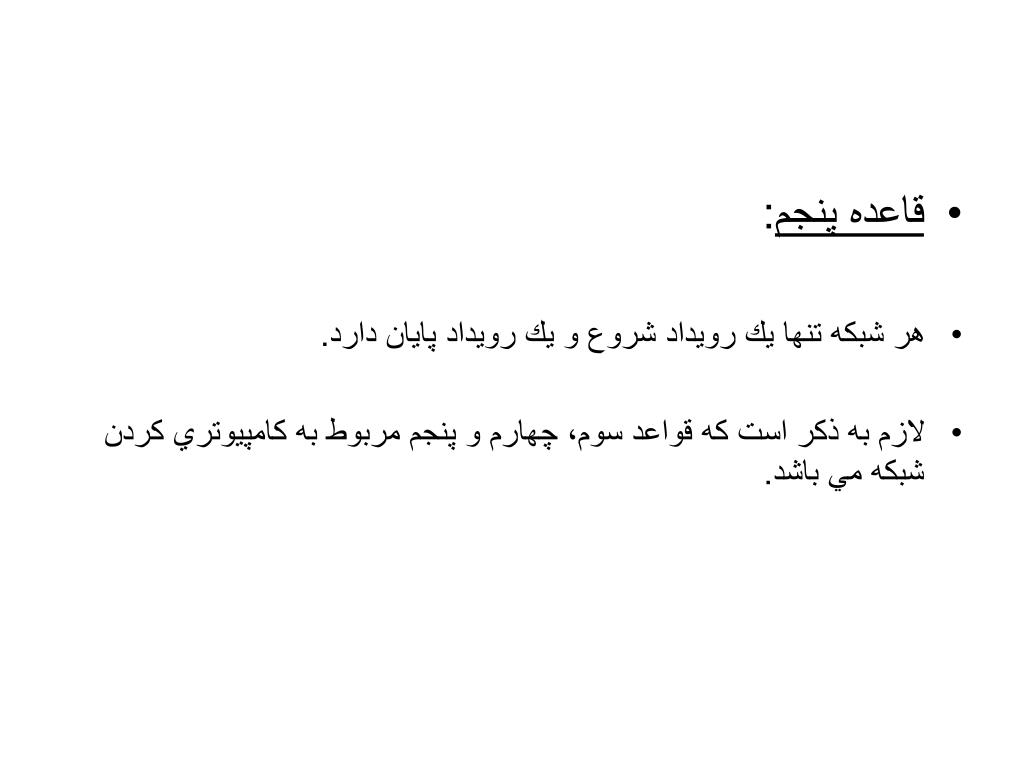

قاعده پنجم:
  • هر شبكه تنها يك رويداد شروع و يك رويداد پايان دارد.
  • لازم به ذكر است كه قواعد سوم، چهارم و پنجم مربوط به كامپيوتري كردن شبكه مي باشد.
slide19
- ترسيم شكل نهايي شبكه
  • در ترسيم يك شبكه بايد سعي شود از حداقل فعاليت هاي مجازي استفاده شود وشكل شبكه بايد تا حد ممكن ساده باشد.

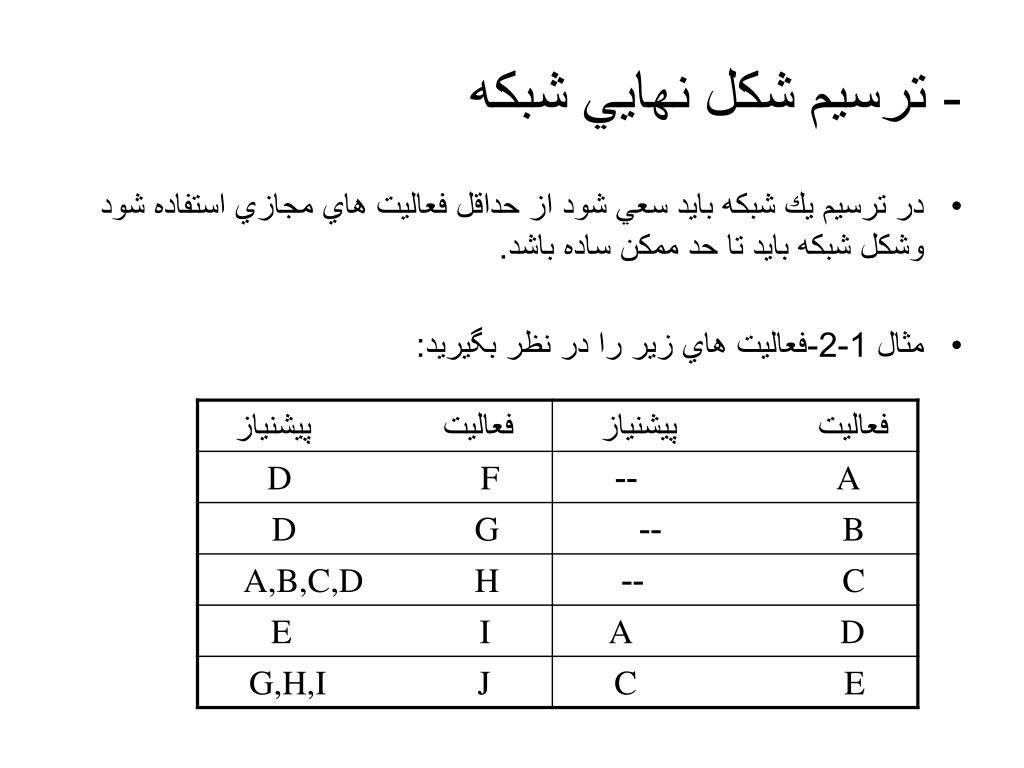

  • مثال 1-2-فعاليت هاي زير را در نظر بگيريد:
slide20

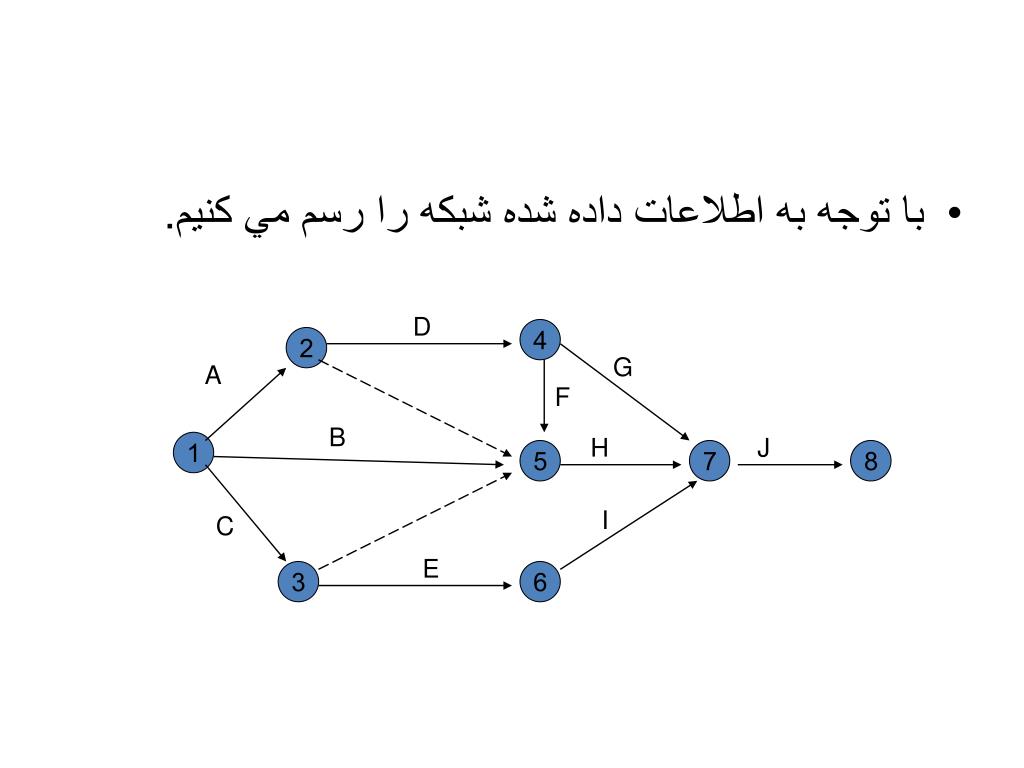

با توجه به اطلاعات داده شده شبكه را رسم مي كنيم.

D

4

2

G

A

F

B

H

J

1

5

7

8

I

C

E

3

6

slide21

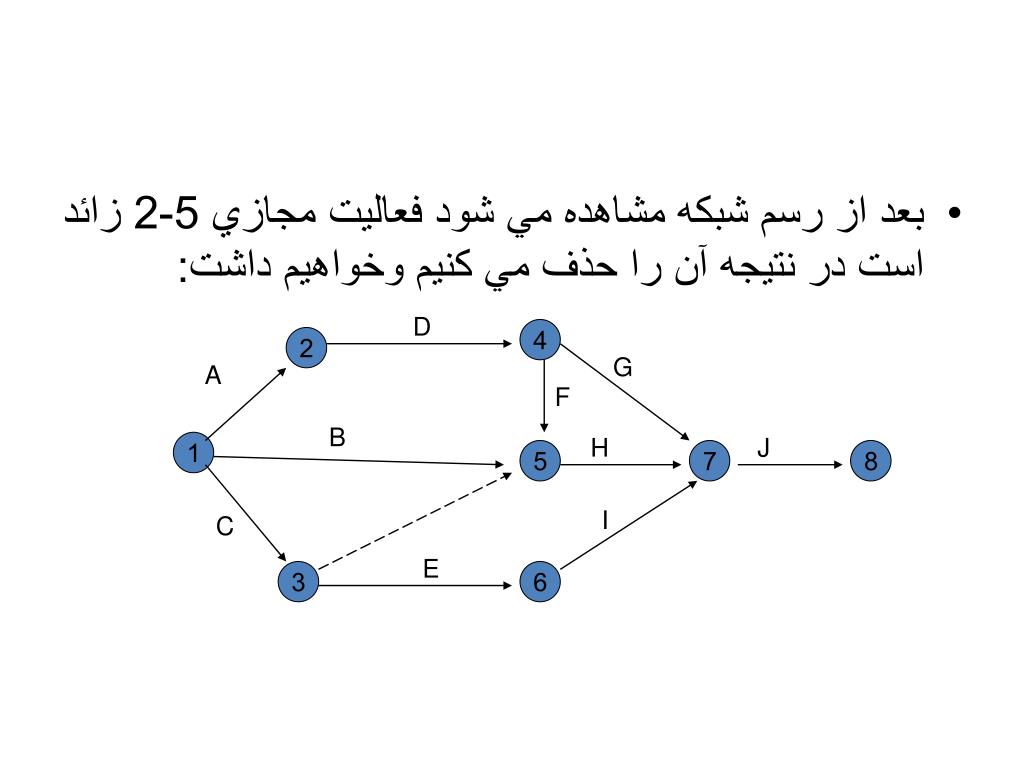

بعد از رسم شبكه مشاهده مي شود فعاليت مجازي 5-2 زائد است در نتيجه آن را حذف مي كنيم وخواهيم داشت:

D

4

2

G

A

F

B

H

J

1

5

7

8

I

C

E

3

6

3 3 1

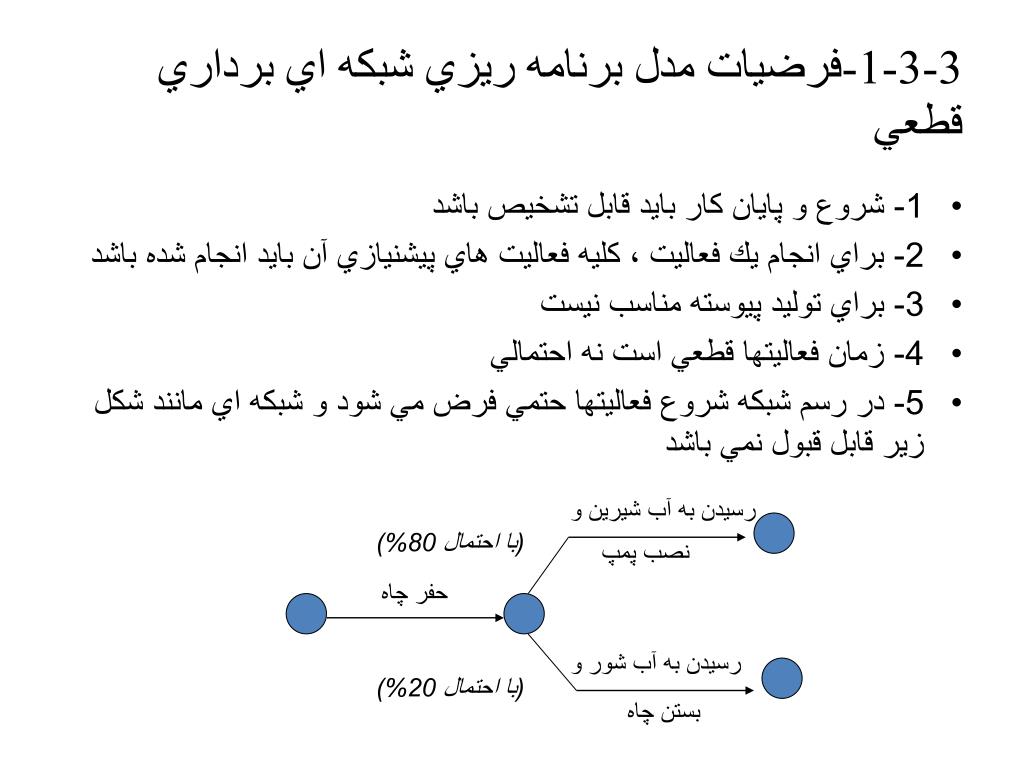

3-3-1-فرضيات مدل برنامه ريزي شبكه اي برداري قطعي
  • 1- شروع و پايان كار بايد قابل تشخيص باشد
  • 2- براي انجام يك فعاليت ، كليه فعاليت هاي پيشنيازي آن بايد انجام شده باشد
  • 3- براي توليد پيوسته مناسب نيست
  • 4- زمان فعاليتها قطعي است نه احتمالي
  • 5- در رسم شبكه شروع فعاليتها حتمي فرض مي شود و شبكه اي مانند شكل زير قابل قبول نمي باشد

رسيدن به آب شيرين و

(با احتمال 80%)

نصب پمپ

حفر چاه

رسيدن به آب شور و

(با احتمال 20%)

بستن چاه

slide23

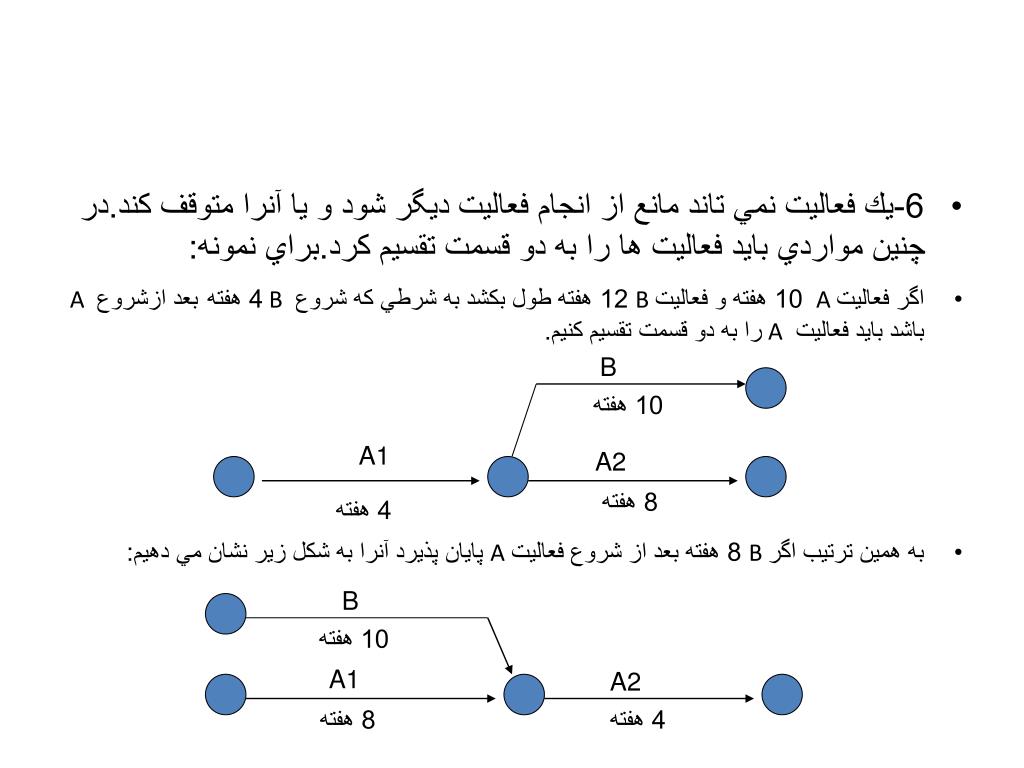

6-يك فعاليت نمي تاند مانع از انجام فعاليت ديگر شود و يا آنرا متوقف كند.در چنين مواردي بايد فعاليت ها را به دو قسمت تقسيم كرد.براي نمونه:
  • اگر فعاليت A 10 هفته و فعاليتB 12 هفته طول بكشد به شرطي كه شروع B 4 هفتهبعد ازشروع A باشد بايد فعاليت A را به دو قسمت تقسيم كنيم.
  • به همين ترتيب اگرB 8 هفته بعد از شروع فعاليتA پايان پذيرد آنرا به شكل زير نشان مي دهيم:

B

10 هفته

A1

A2

8 هفته

4 هفته

B

10 هفته

A1

A2

8 هفته

4 هفته

slide24
7- مدت توقف كارها،مدت انتظار دريافت مواد اوليه و يا فاصله زماني بين كارها را نيز مي توان بصورت بردار در شبكه نشان داد.
  • در فصل هاي بعد خواهيم ديد كه اكثر اين محدوديتها توسط ساير تكنيكها مثل PN,PERT و GERT بر داشته مي شود.

انتظار

3 هفته

B

10 هفته

A

12 هفته

slide25

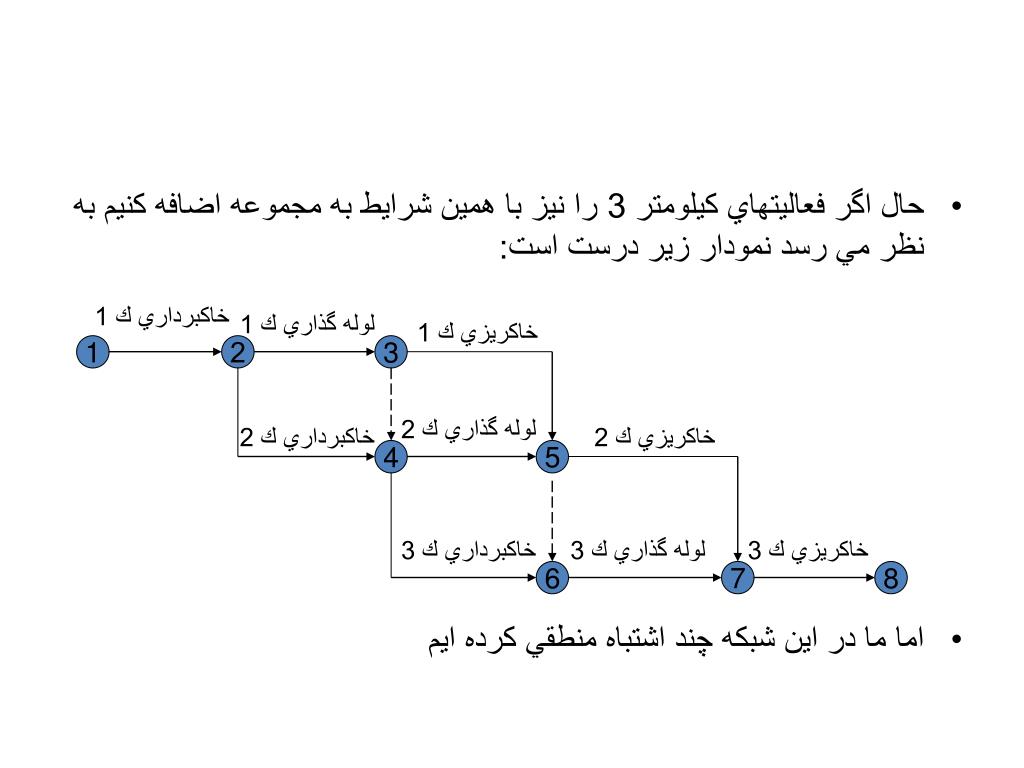

حال اگر فعاليتهاي كيلومتر 3 را نيز با همين شرايط به مجموعه اضافه كنيم به نظر مي رسد نمودار زير درست است:
  • اما ما در اين شبكه چند اشتباه منطقي كرده ايم

خاكبرداري ك 1

لوله گذاري ك 1

خاكريزي ك 1

1

2

3

لوله گذاري ك 2

خاكبرداري ك 2

خاكريزي ك 2

4

5

خاكبرداري ك 3

لوله گذاري ك 3

خاكريزي ك 3

6

7

8

slide26

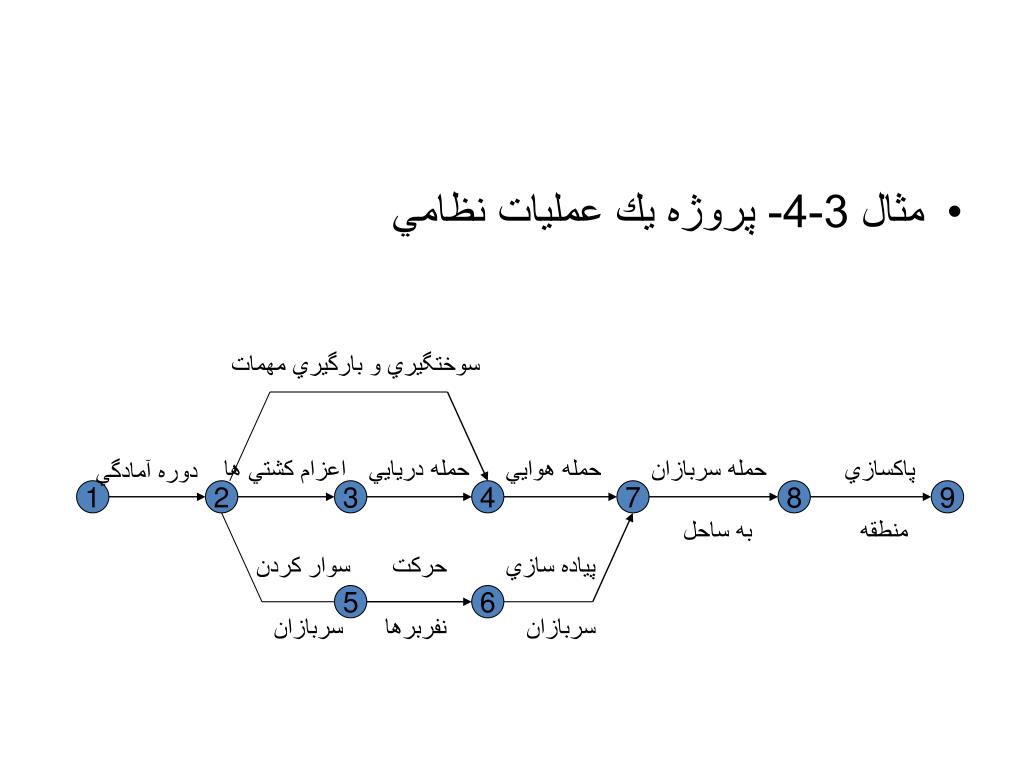

مثال 3-4- پروژه يك عمليات نظامي

سوختگيري و بارگيري مهمات

اعزام كشتي ها

حمله دريايي

حمله هوايي

حمله سربازان

به ساحل

پاكسازي

منطقه

دوره آمادگي

1

2

3

4

7

8

9

سوار كردن

سربازان

حركت

نفربرها

پياده سازي

سربازان

5

6

slide27

B

D

A

H

F

J

C

E

I

G
