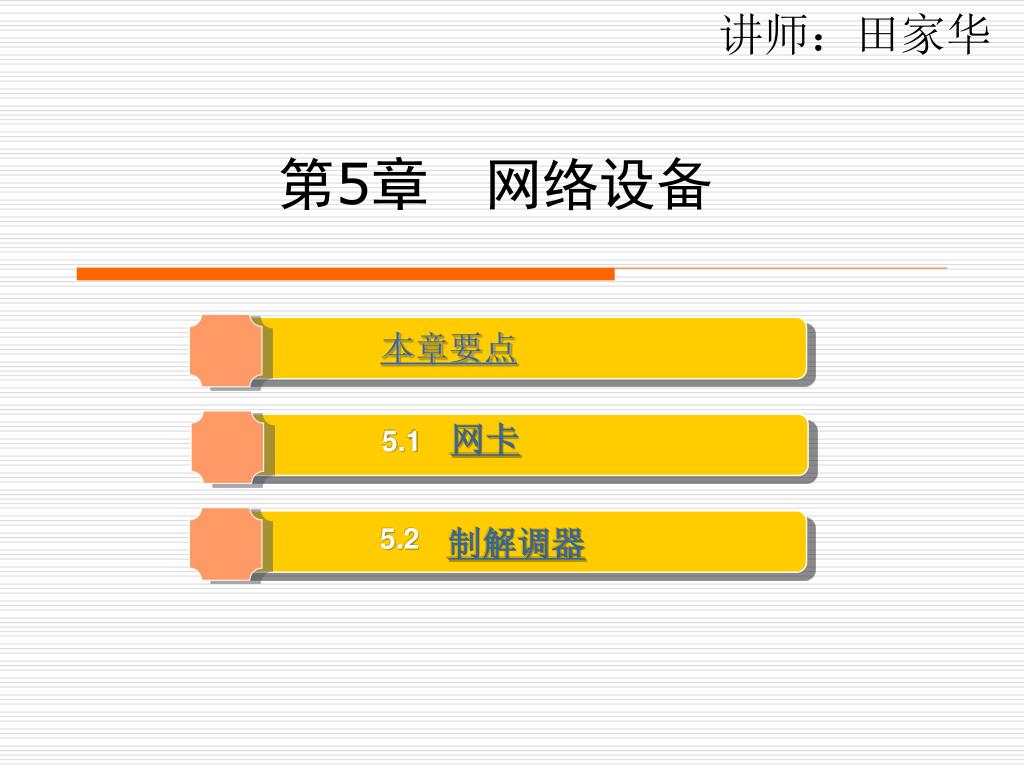

  1. 第5章　网络设备 讲师：田家华 网卡 5.1 制解调器 5.2 本章要点

  2. 本章要点 知识要点 ◎ 网卡的分类、性能指标、选购和安装 ◎ 调制解调器的分类、选购、安装和调试 技能目标 ◎ 掌握网卡的安装 ◎ 掌握制解调器的选购技巧和安装方法

  3. 5.1 网卡 基本要求 ◎ 了解网卡的分类 ◎ 了解网卡的性能指标 ◎ 掌握网卡的选购和安装

  4. 5.1 网卡 5.1.1 网卡的分类 5.1.2 网卡的主要性能指标 5.1.3 网卡的选购 5.1.4 网卡的安装

  5. 5.1.1 网卡的分类 1．按总线分类 2．按传输速率分类 3．按网络结构分类 4．按有线无线分类 5．按接口类型分类 6．按应用场合分类 7．按是否插在机箱内分类 8．按网卡是否集成分类

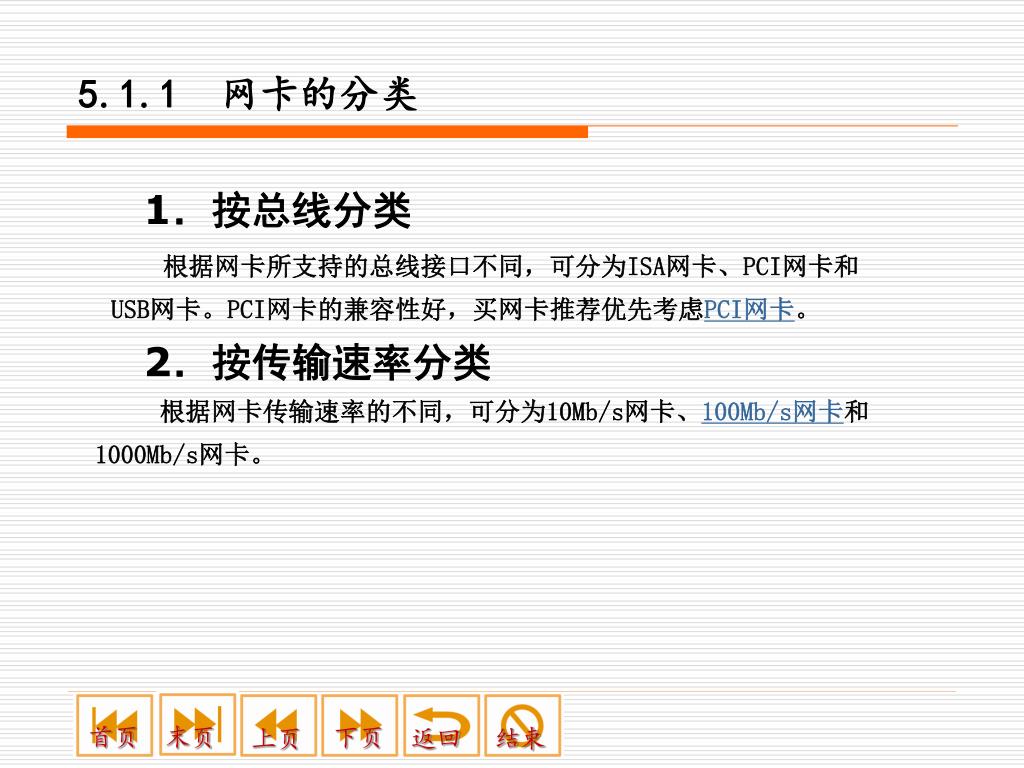

  6. 5.1.1 网卡的分类 1．按总线分类 根据网卡所支持的总线接口不同，可分为ISA网卡、PCI网卡和USB网卡。PCI网卡的兼容性好，买网卡推荐优先考虑PCI网卡。 2．按传输速率分类 根据网卡传输速率的不同，可分为10Mb/s网卡、100Mb/s网卡和1000Mb/s网卡。

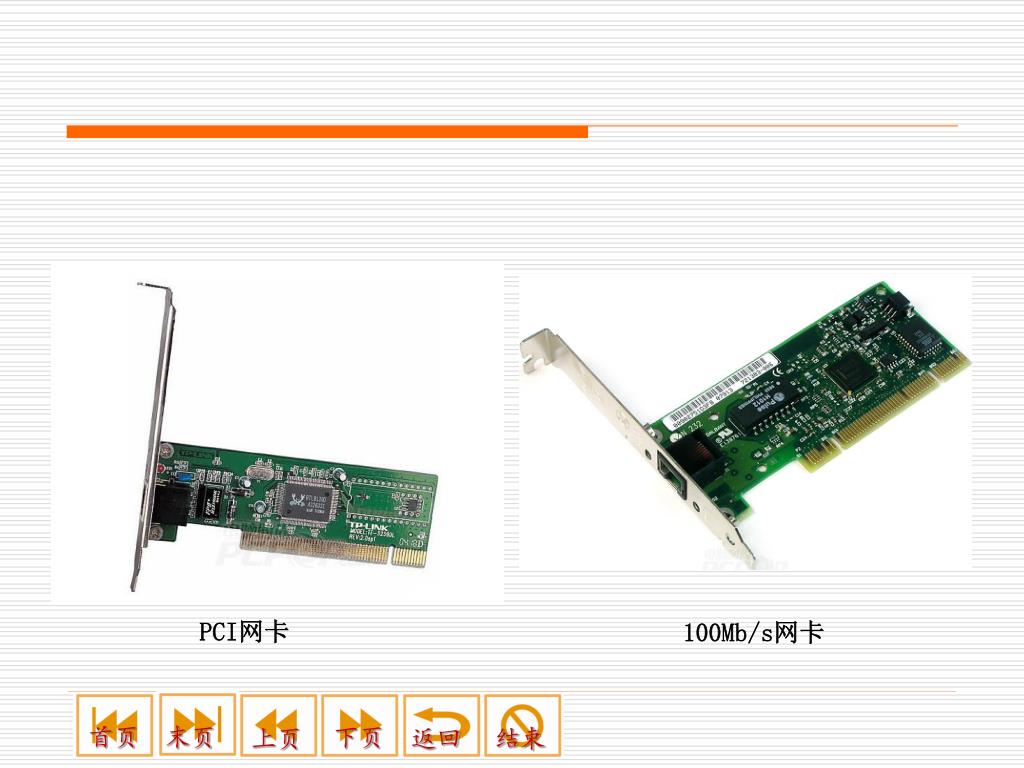

  7. PCI网卡 100Mb/s网卡

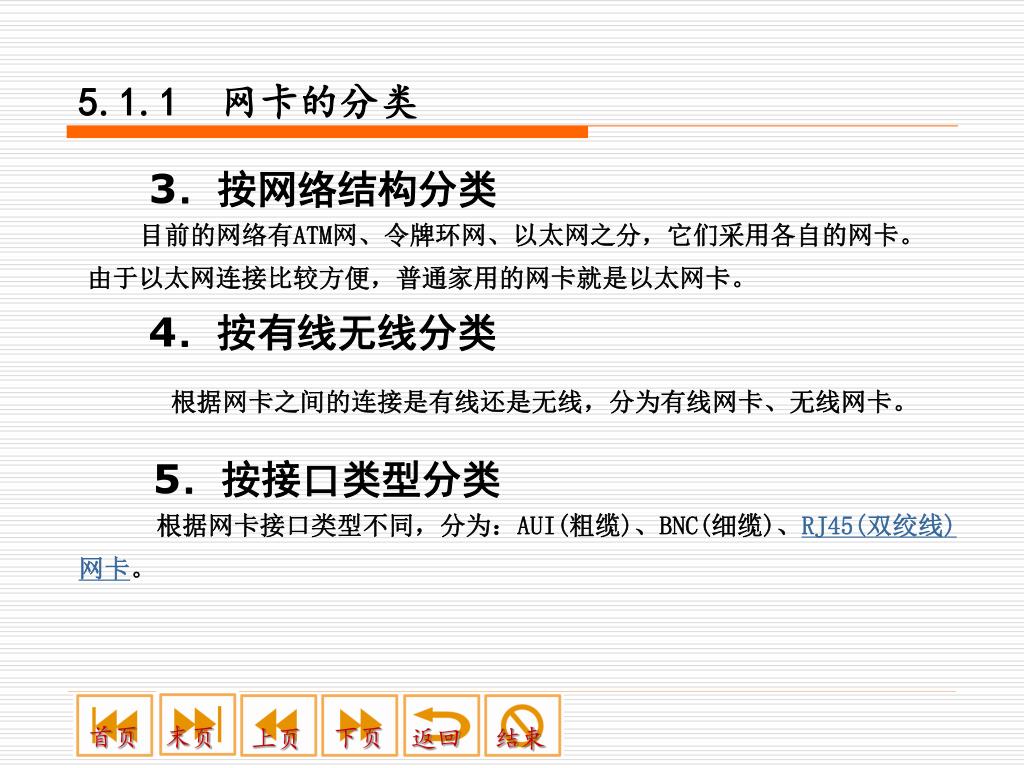

  8. 5.1.1 网卡的分类 3．按网络结构分类 目前的网络有ATM网、令牌环网、以太网之分，它们采用各自的网卡。由于以太网连接比较方便，普通家用的网卡就是以太网卡。 4．按有线无线分类 根据网卡之间的连接是有线还是无线，分为有线网卡、无线网卡。 5．按接口类型分类 根据网卡接口类型不同，分为：AUI(粗缆)、BNC(细缆)、RJ45(双绞线)网卡。

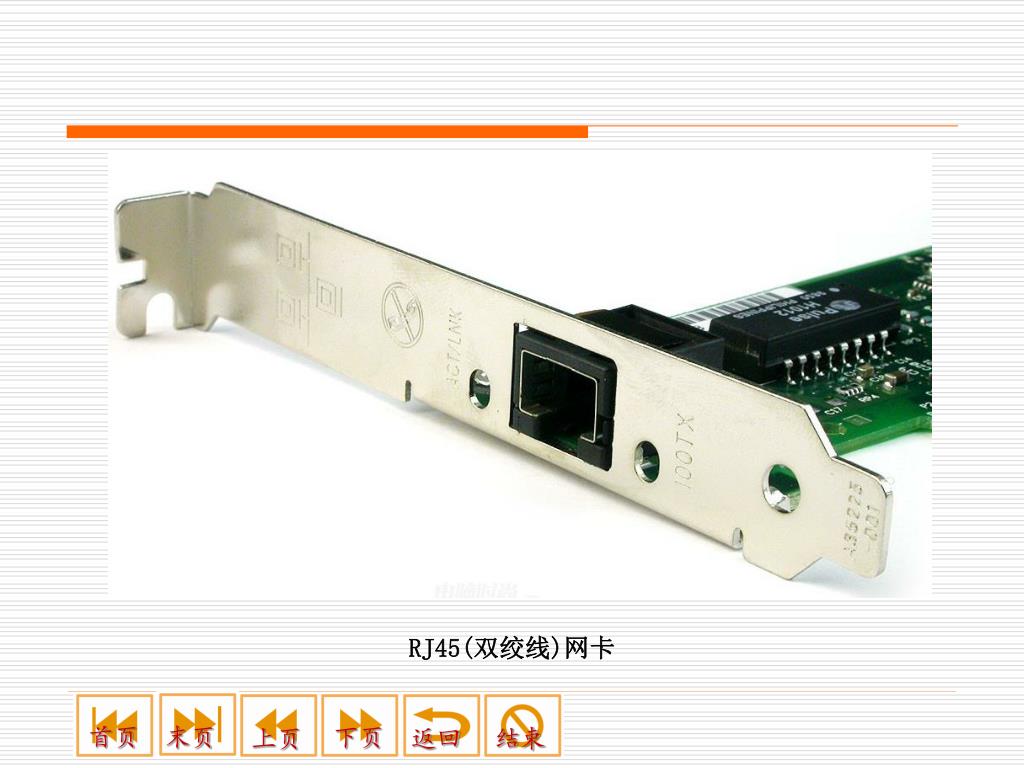

  9. RJ45(双绞线)网卡

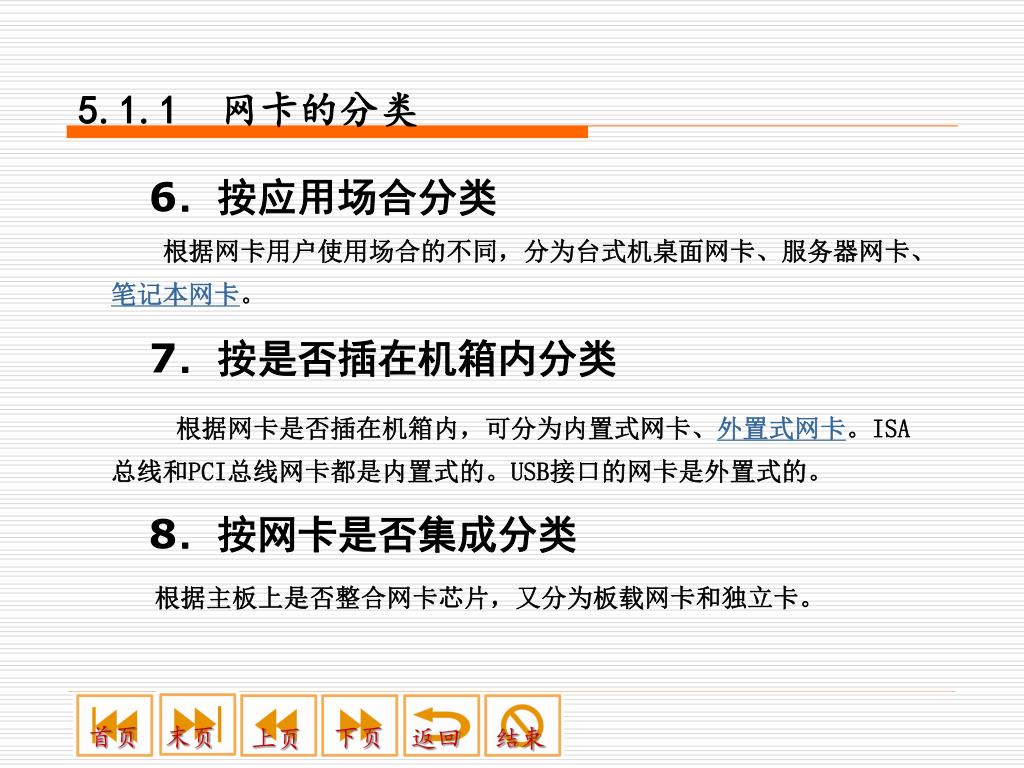

  10. 5.1.1 网卡的分类 6．按应用场合分类 根据网卡用户使用场合的不同，分为台式机桌面网卡、服务器网卡、笔记本网卡。 7．按是否插在机箱内分类 根据网卡是否插在机箱内，可分为内置式网卡、外置式网卡。ISA总线和PCI总线网卡都是内置式的。USB接口的网卡是外置式的。 8．按网卡是否集成分类 根据主板上是否整合网卡芯片，又分为板载网卡和独立卡。

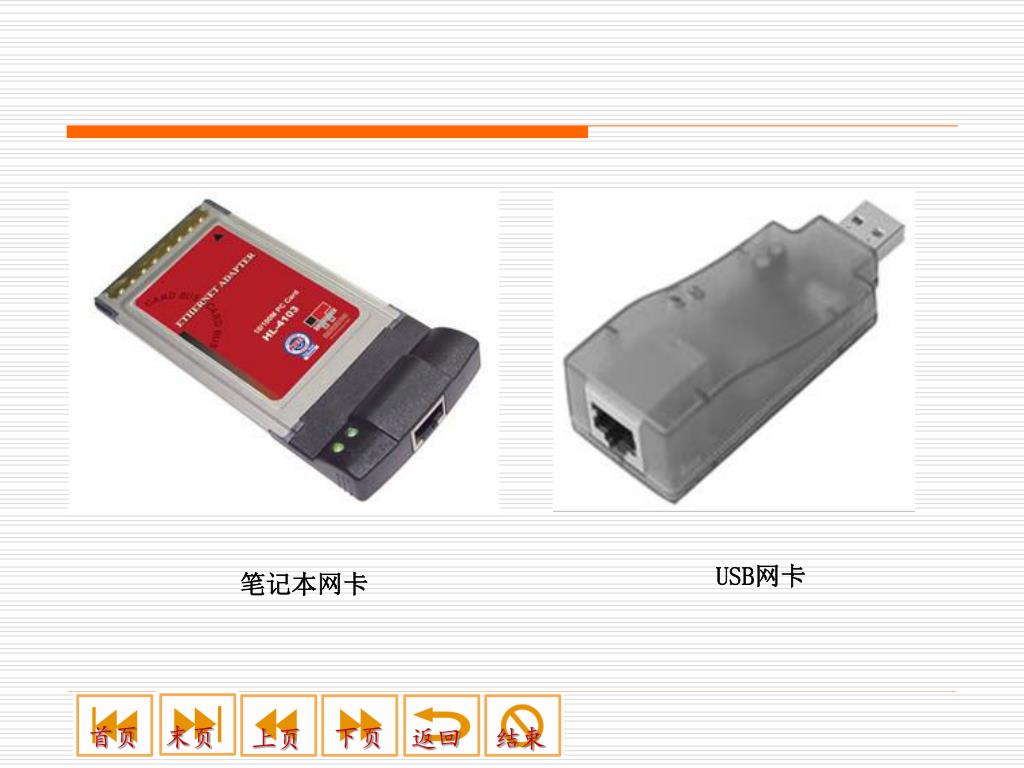

  11. USB网卡 笔记本网卡

  12. 5.1.2 网卡的主要性能指标 1．网卡速率 2．是否支持全双工 3．是否支持远程唤醒 4．兼容性

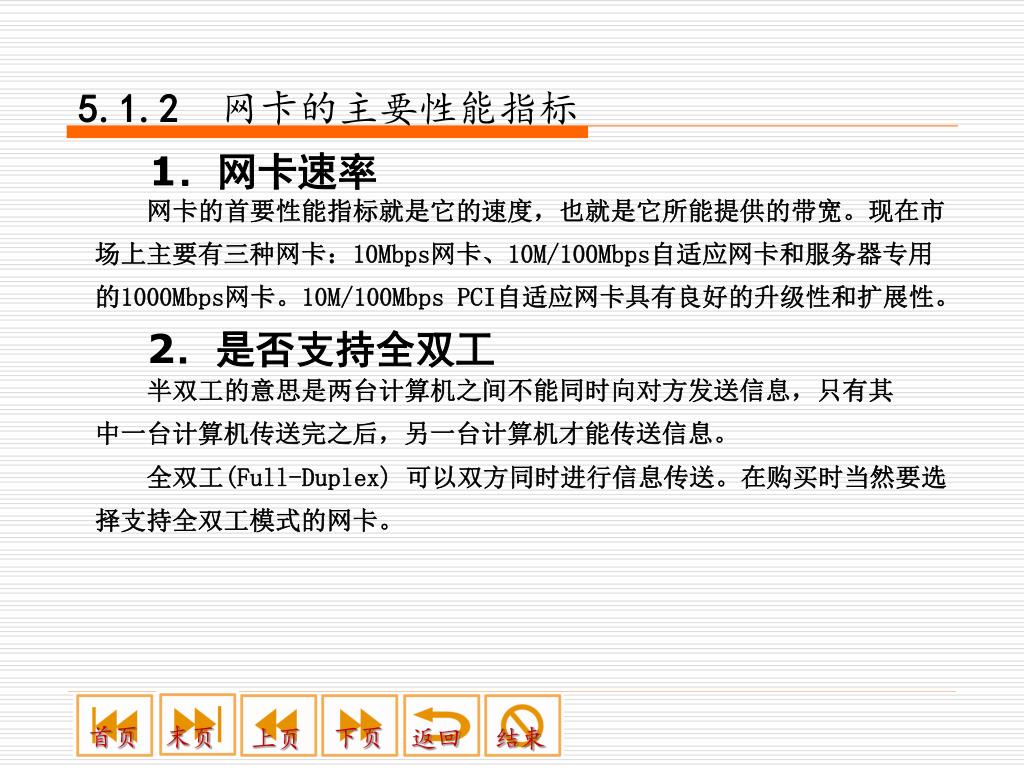

  13. 5.1.2 网卡的主要性能指标 1．网卡速率 网卡的首要性能指标就是它的速度，也就是它所能提供的带宽。现在市场上主要有三种网卡：10Mbps网卡、10M/100Mbps自适应网卡和服务器专用的1000Mbps网卡。10M/100Mbps PCI自适应网卡具有良好的升级性和扩展性。 2．是否支持全双工 半双工的意思是两台计算机之间不能同时向对方发送信息，只有其中一台计算机传送完之后，另一台计算机才能传送信息。 全双工(Full-Duplex) 可以双方同时进行信息传送。在购买时当然要选择支持全双工模式的网卡。

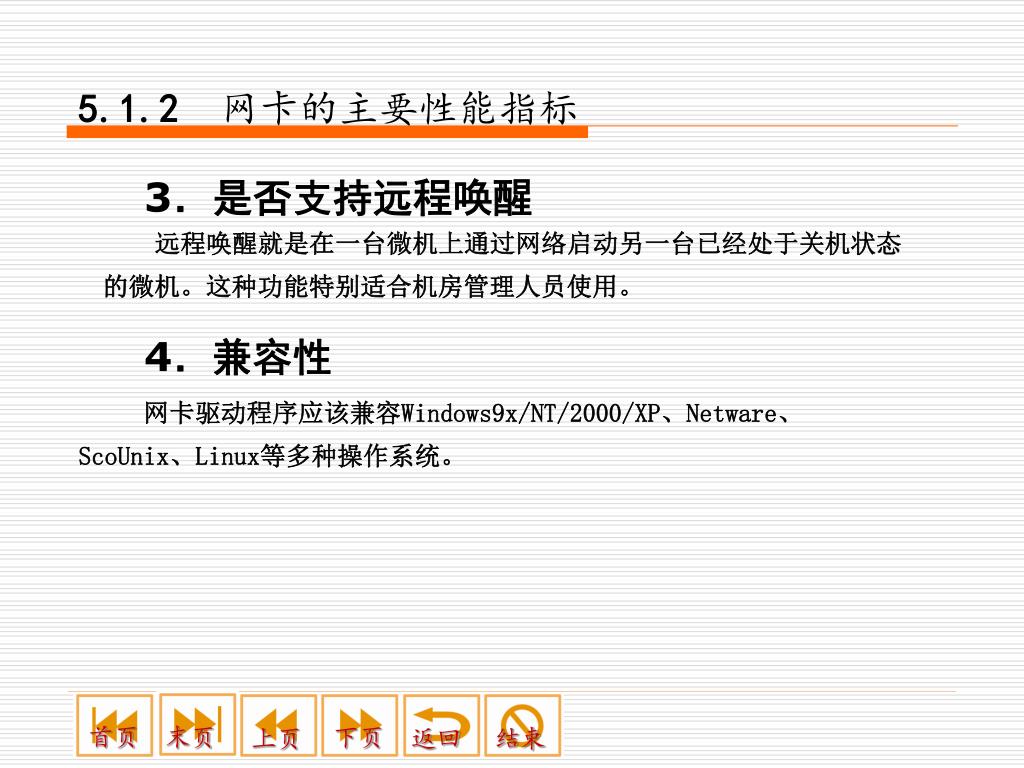

  14. 5.1.2 网卡的主要性能指标 3．是否支持远程唤醒 远程唤醒就是在一台微机上通过网络启动另一台已经处于关机状态的微机。这种功能特别适合机房管理人员使用。 4．兼容性 网卡驱动程序应该兼容Windows9x/NT/2000/XP、Netware、ScoUnix、Linux等多种操作系统。

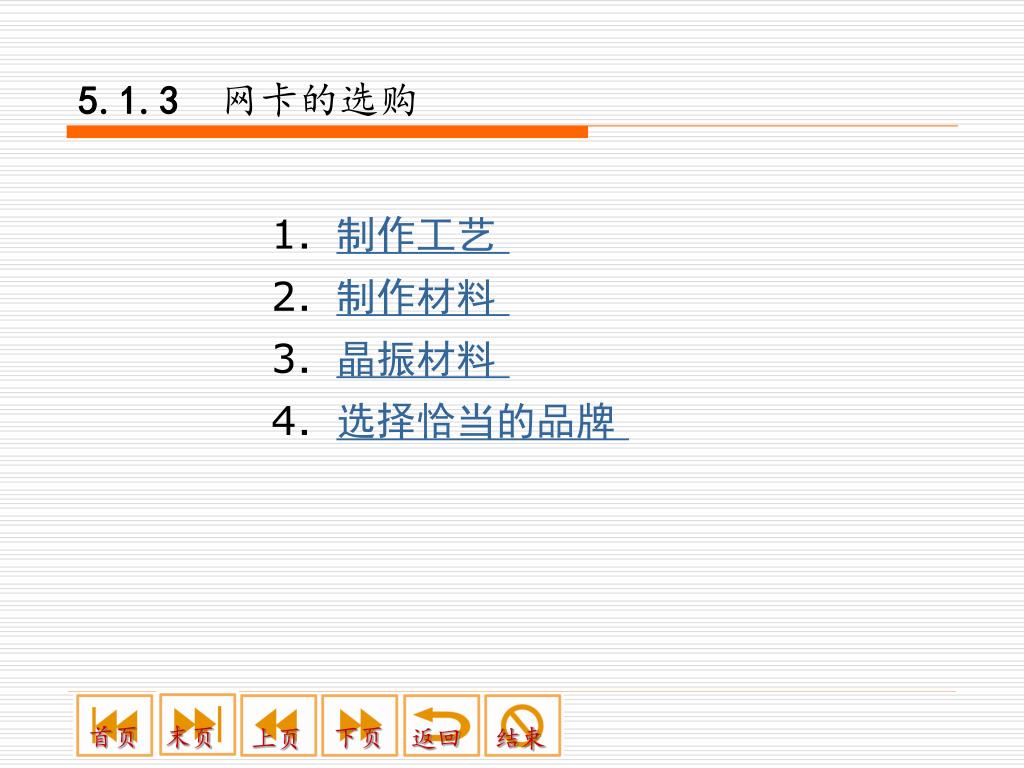

  15. 5.1.3 网卡的选购 1．制作工艺 2．制作材料 3．晶振材料 4．选择恰当的品牌

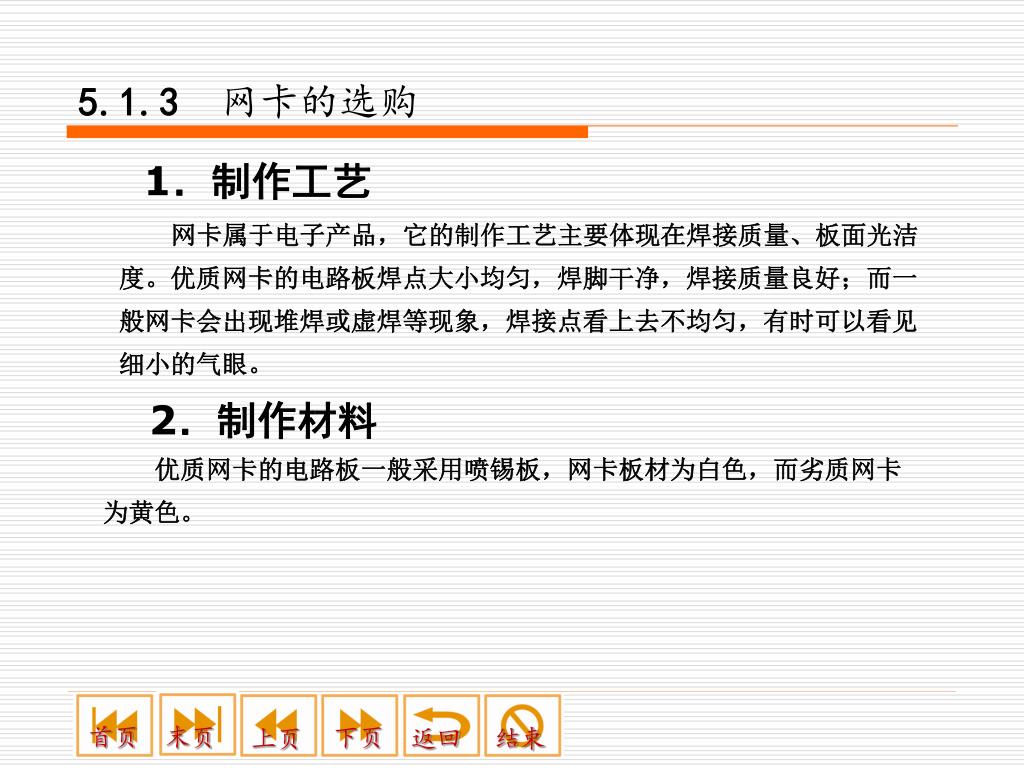

  16. 5.1.3 网卡的选购 1．制作工艺 网卡属于电子产品，它的制作工艺主要体现在焊接质量、板面光洁度。优质网卡的电路板焊点大小均匀，焊脚干净，焊接质量良好；而一般网卡会出现堆焊或虚焊等现象，焊接点看上去不均匀，有时可以看见细小的气眼。 2．制作材料 优质网卡的电路板一般采用喷锡板，网卡板材为白色，而劣质网卡为黄色。

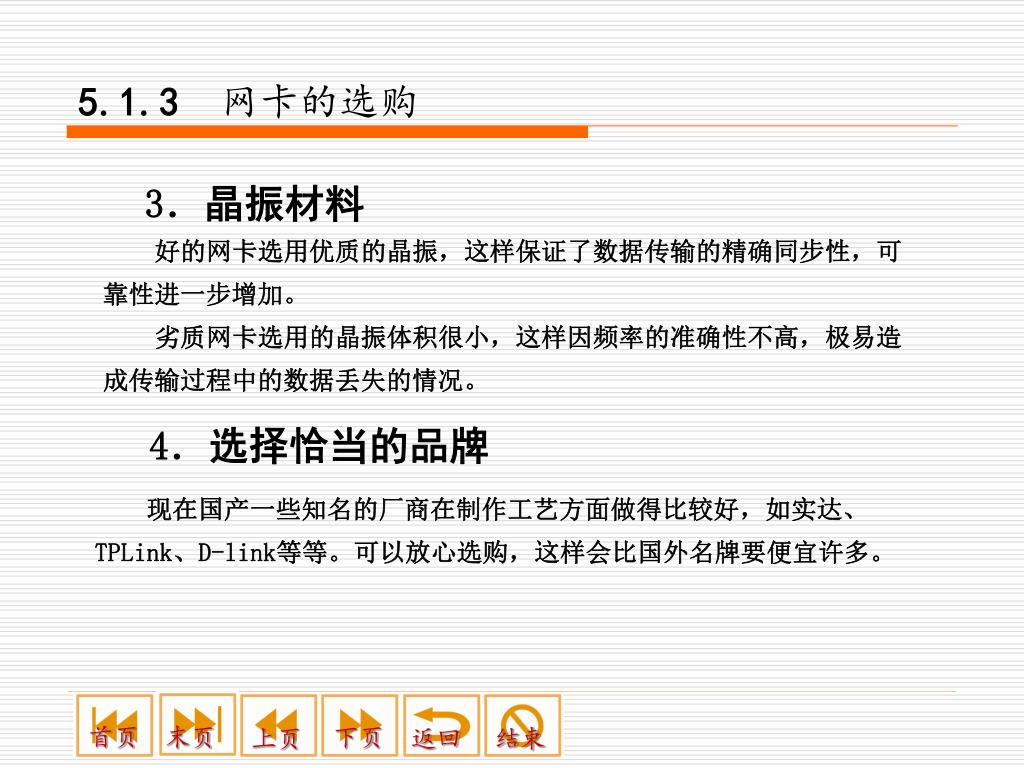

  17. 5.1.3 网卡的选购 3．晶振材料 好的网卡选用优质的晶振，这样保证了数据传输的精确同步性，可靠性进一步增加。 劣质网卡选用的晶振体积很小，这样因频率的准确性不高，极易造成传输过程中的数据丢失的情况。 4．选择恰当的品牌 现在国产一些知名的厂商在制作工艺方面做得比较好，如实达、TPLink、D-link等等。可以放心选购，这样会比国外名牌要便宜许多。

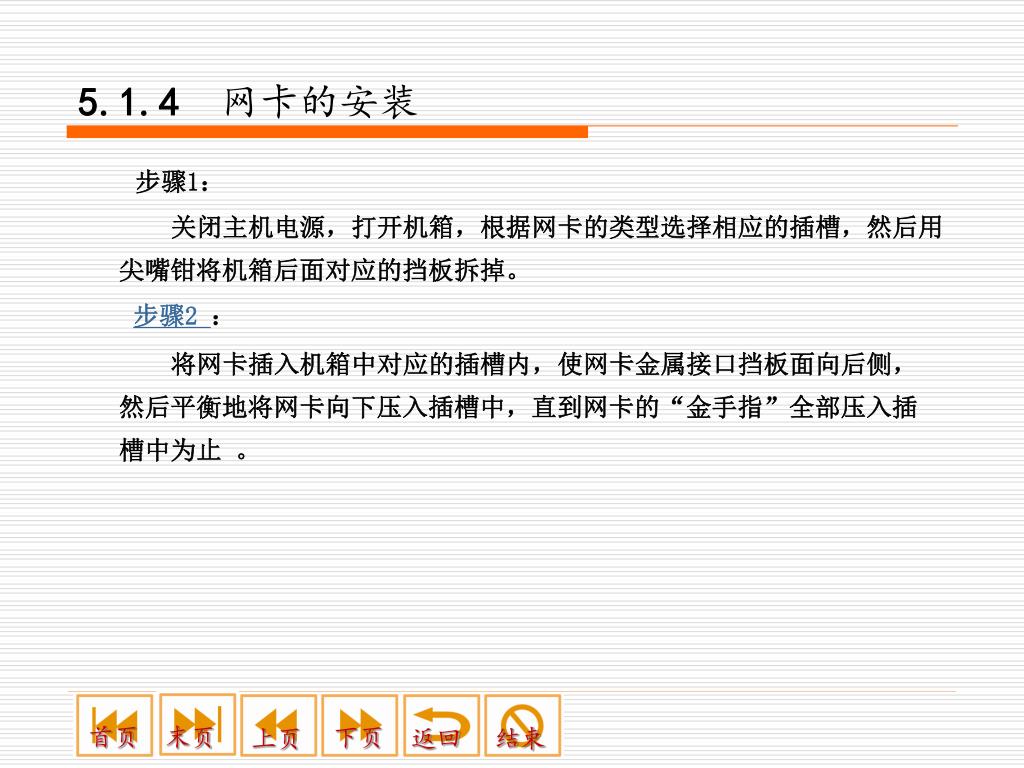

  18. 5.1.4 网卡的安装 步骤1： 关闭主机电源，打开机箱，根据网卡的类型选择相应的插槽，然后用尖嘴钳将机箱后面对应的挡板拆掉。 步骤2 ： 将网卡插入机箱中对应的插槽内，使网卡金属接口挡板面向后侧，然后平衡地将网卡向下压入插槽中，直到网卡的“金手指”全部压入插槽中为止 。

  19. 5.1.4 网卡的安装 步骤3 ： 用螺丝将网卡固定好，并观察在固定的过程中网卡与插槽之间是否发生了错位。 步骤4 ： 盖好机箱，旋紧机箱螺丝。

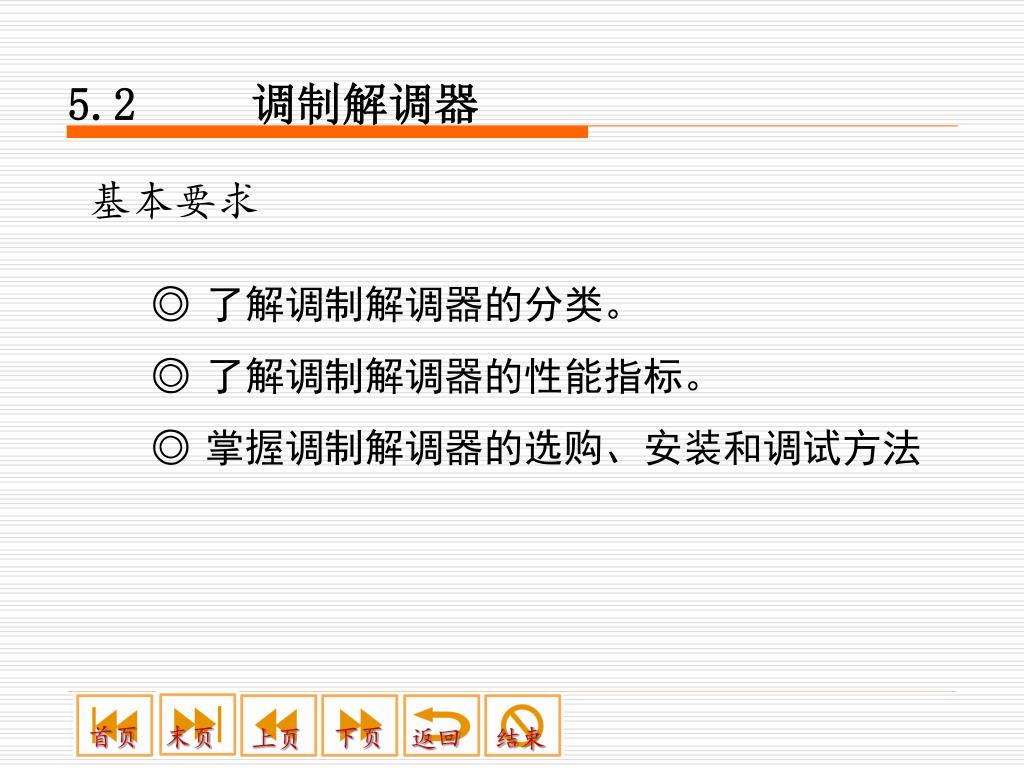

  20. 5.2 调制解调器 基本要求 ◎ 了解调制解调器的分类。 ◎ 了解调制解调器的性能指标。 ◎ 掌握调制解调器的选购、安装和调试方法

  21. 5.2 调制解调器 5.2.1 调制解调器的分类 5.2.2 调制解调器的主要性能指标 5.2.3 调制解调器的选购 5.2.4 调制解调器的安装

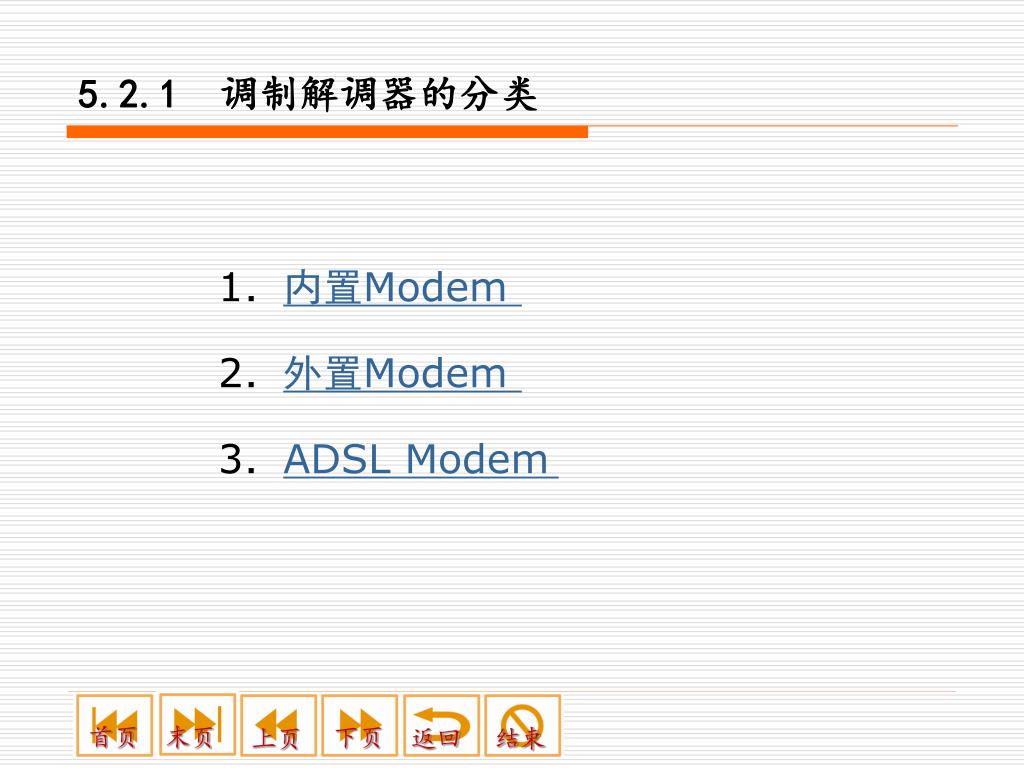

  22. 5.2.1 调制解调器的分类 1．内置Modem 2．外置Modem 3．ADSL Modem

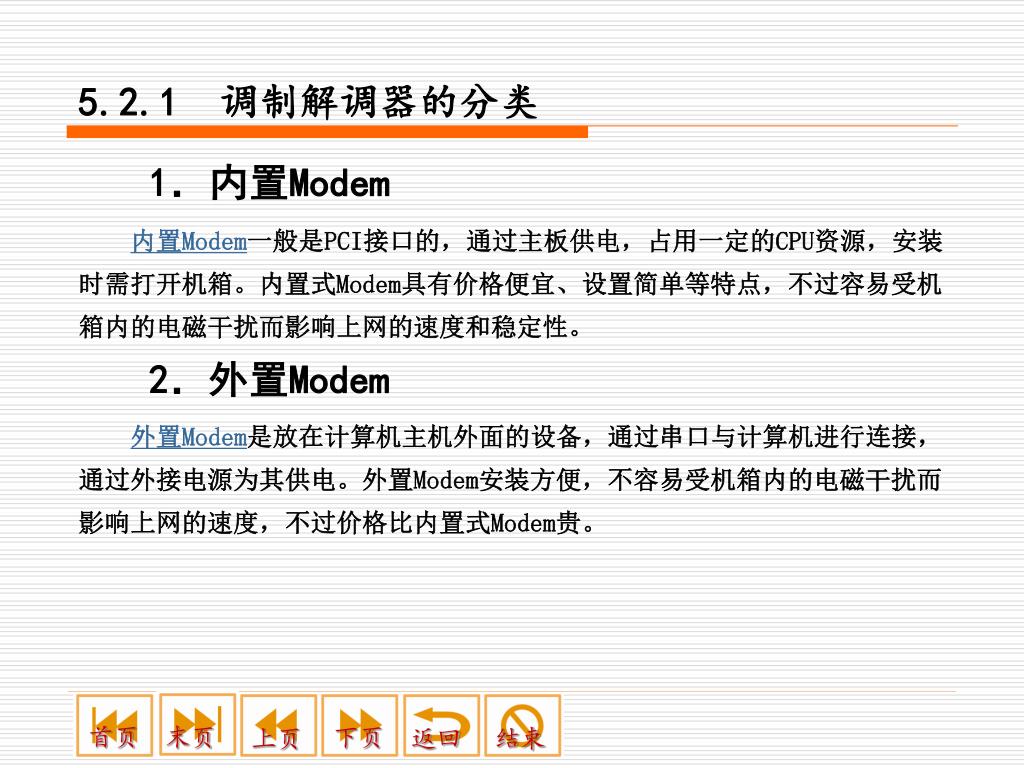

  23. 5.2.1 调制解调器的分类 1．内置Modem 内置Modem一般是PCI接口的，通过主板供电，占用一定的CPU资源，安装时需打开机箱。内置式Modem具有价格便宜、设置简单等特点，不过容易受机箱内的电磁干扰而影响上网的速度和稳定性。 2．外置Modem 外置Modem是放在计算机主机外面的设备，通过串口与计算机进行连接，通过外接电源为其供电。外置Modem安装方便，不容易受机箱内的电磁干扰而影响上网的速度，不过价格比内置式Modem贵。

  24. 腾达　内置Modem 腾达　外置Modem

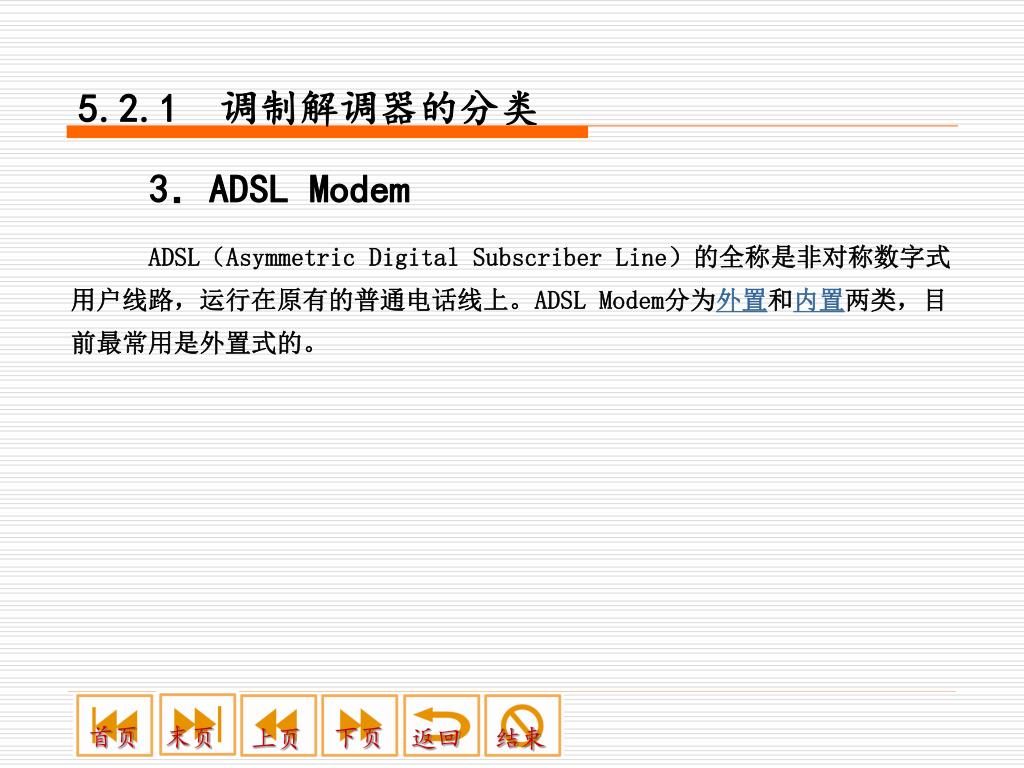

  25. 5.2.1 调制解调器的分类 3．ADSL Modem ADSL（Asymmetric Digital Subscriber Line）的全称是非对称数字式用户线路，运行在原有的普通电话线上。ADSL Modem分为外置和内置两类，目前最常用是外置式的。

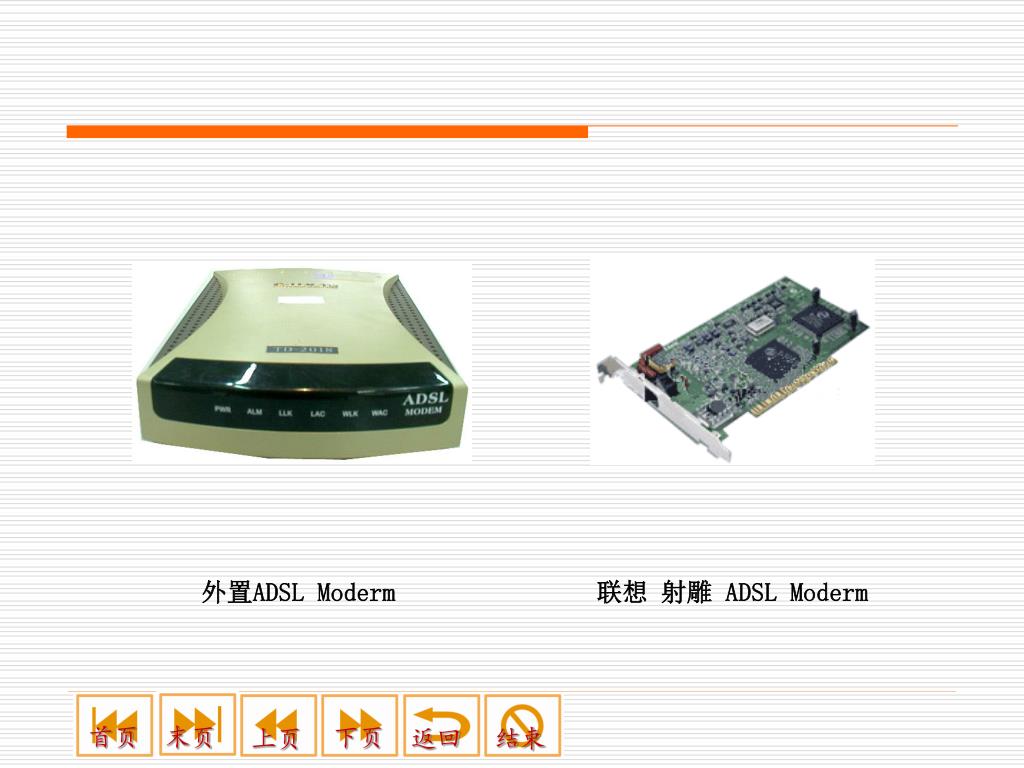

  26. 外置ADSL Moderm 联想 射雕 ADSL Moderm

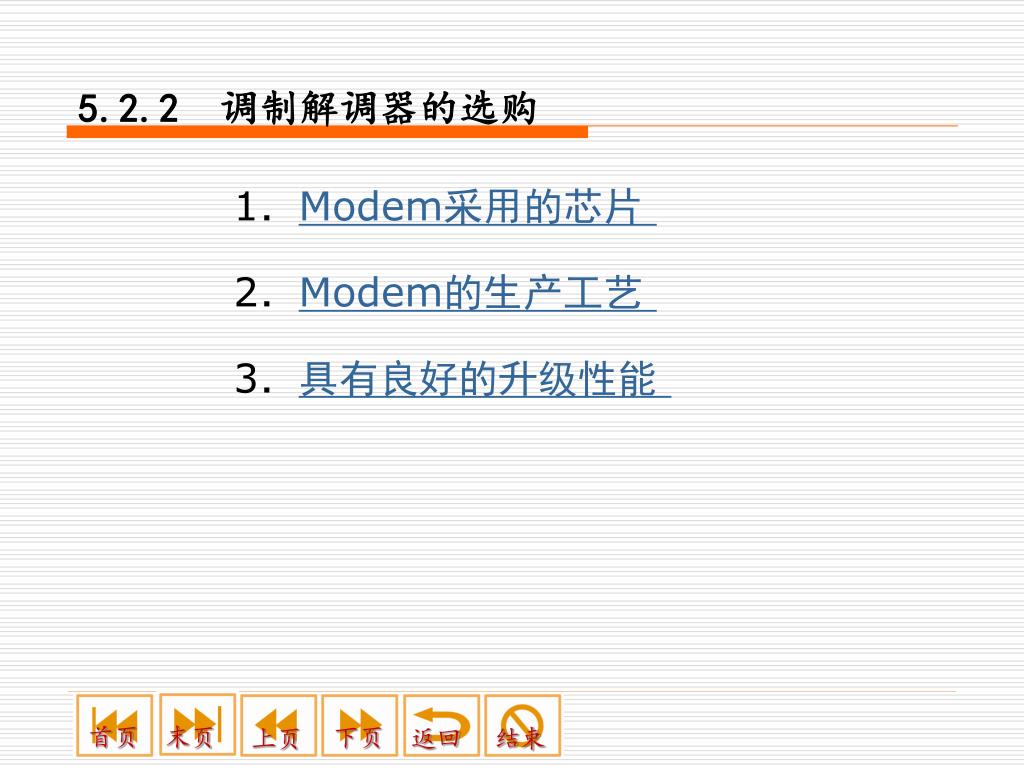

  27. 5.2.2 调制解调器的选购 1．Modem采用的芯片 2．Modem的生产工艺 3．具有良好的升级性能

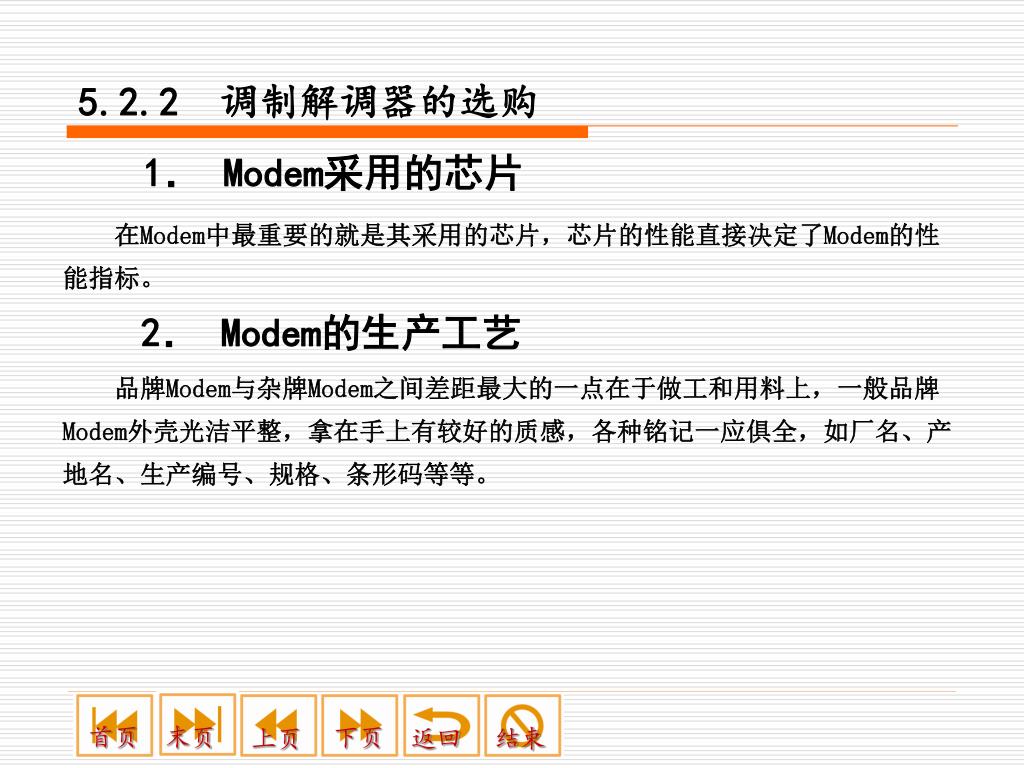

  28. 5.2.2 调制解调器的选购 1． Modem采用的芯片 在Modem中最重要的就是其采用的芯片，芯片的性能直接决定了Modem的性能指标。 2． Modem的生产工艺 品牌Modem与杂牌Modem之间差距最大的一点在于做工和用料上，一般品牌Modem外壳光洁平整，拿在手上有较好的质感，各种铭记一应俱全，如厂名、产地名、生产编号、规格、条形码等等。

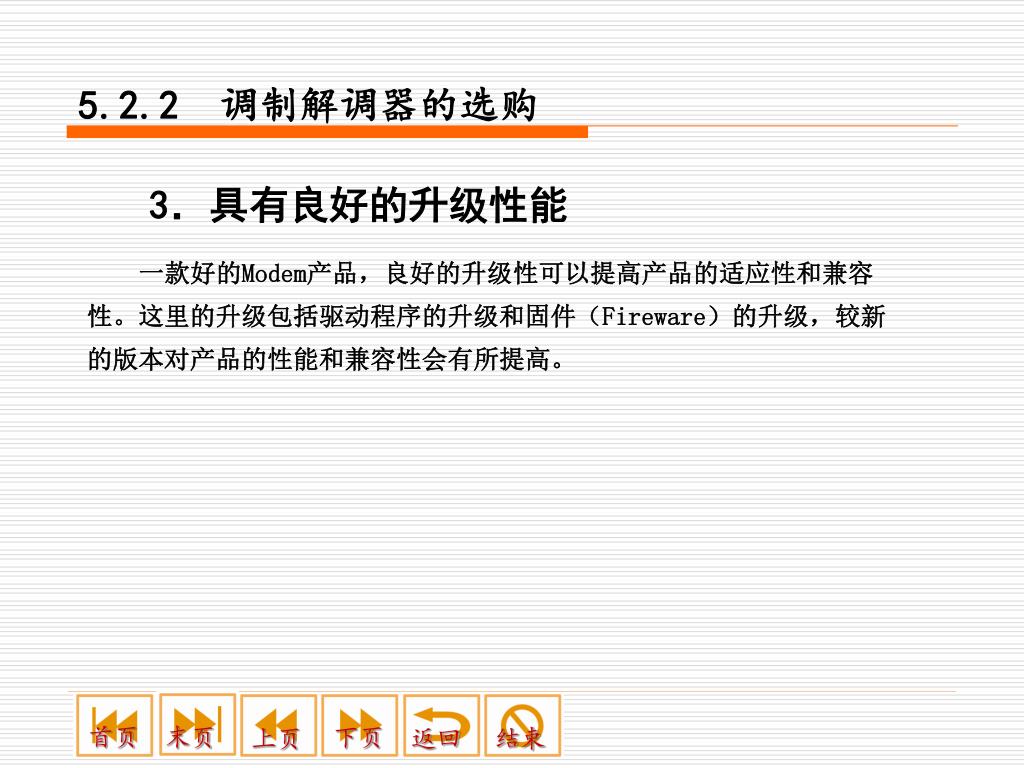

  29. 5.2.2 调制解调器的选购 3．具有良好的升级性能 一款好的Modem产品，良好的升级性可以提高产品的适应性和兼容性。这里的升级包括驱动程序的升级和固件（Fireware）的升级，较新的版本对产品的性能和兼容性会有所提高。

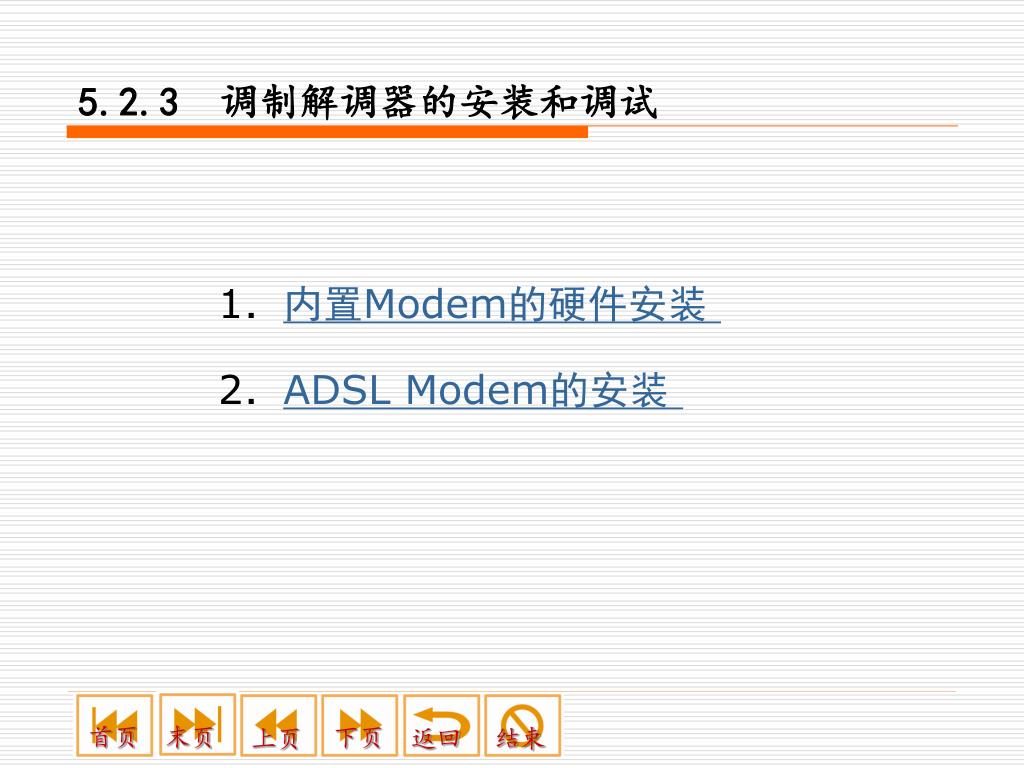

  30. 5.2.3 调制解调器的安装和调试 1．内置Modem的硬件安装 2．ADSL Modem的安装

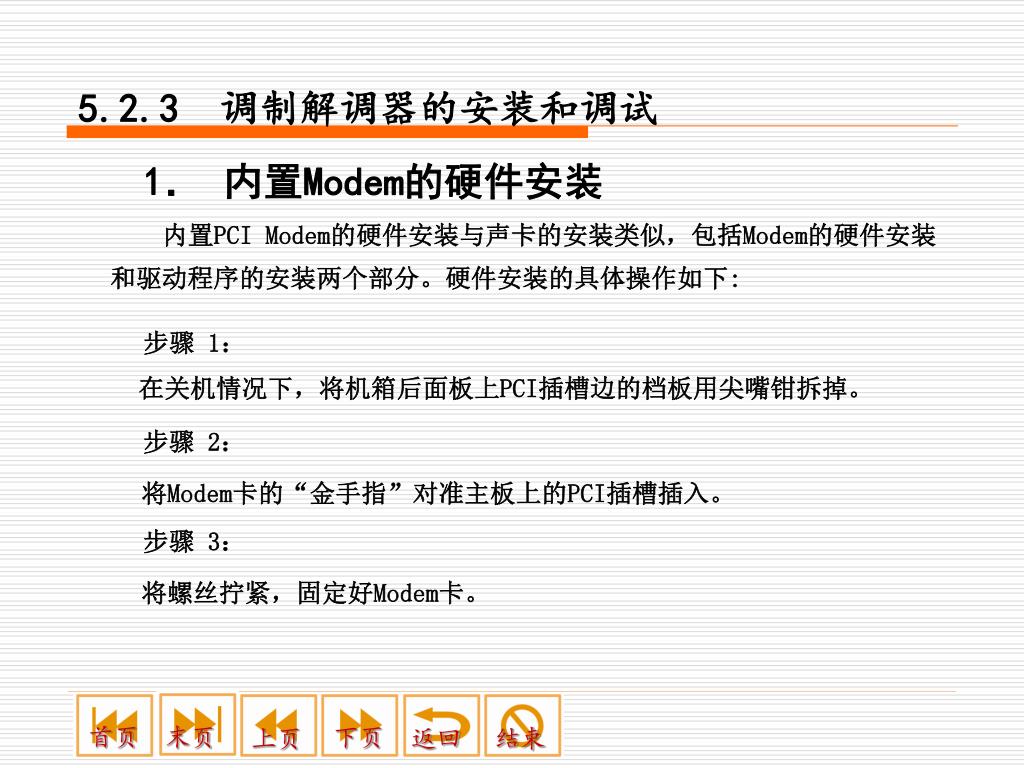

  31. 5.2.3 调制解调器的安装和调试 1． 内置Modem的硬件安装 内置PCI Modem的硬件安装与声卡的安装类似，包括Modem的硬件安装和驱动程序的安装两个部分。硬件安装的具体操作如下: 步骤 1： 在关机情况下，将机箱后面板上PCI插槽边的档板用尖嘴钳拆掉。 步骤 2： 将Modem卡的“金手指”对准主板上的PCI插槽插入。 步骤 3： 将螺丝拧紧，固定好Modem卡。

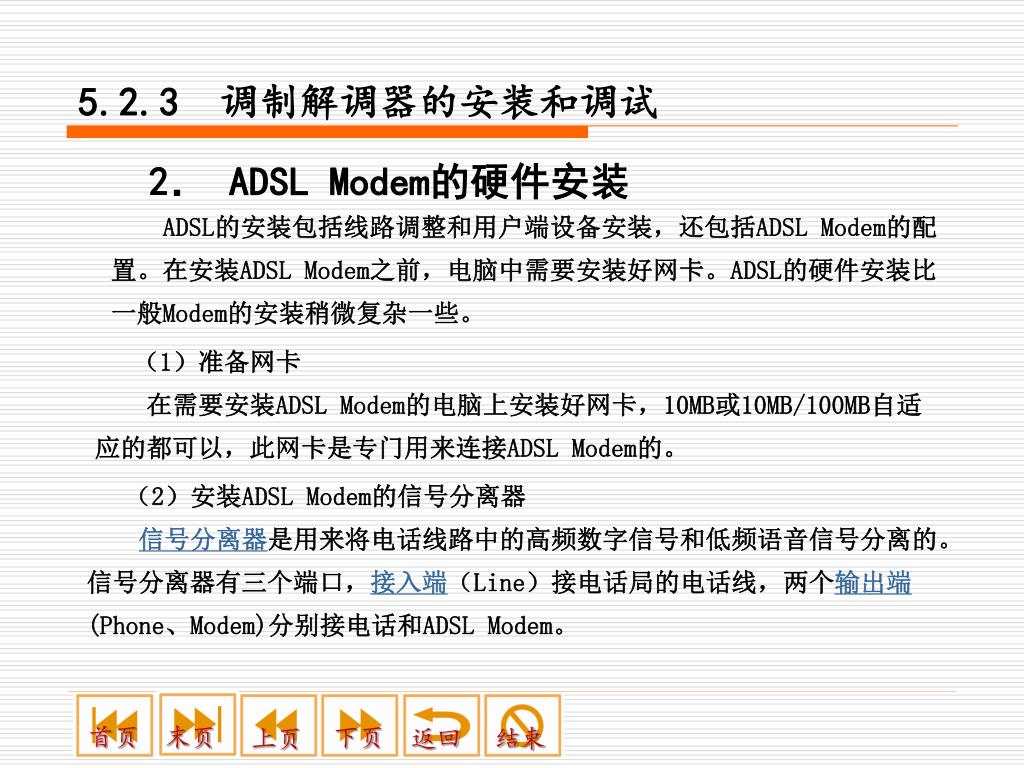

  32. 5.2.3 调制解调器的安装和调试 2． ADSL Modem的硬件安装 ADSL的安装包括线路调整和用户端设备安装，还包括ADSL Modem的配置。在安装ADSL Modem之前，电脑中需要安装好网卡。ADSL的硬件安装比一般Modem的安装稍微复杂一些。 （1）准备网卡 在需要安装ADSL Modem的电脑上安装好网卡，10MB或10MB/100MB自适应的都可以，此网卡是专门用来连接ADSL Modem的。 （2）安装ADSL Modem的信号分离器 信号分离器是用来将电话线路中的高频数字信号和低频语音信号分离的。信号分离器有三个端口，接入端（Line）接电话局的电话线，两个输出端(Phone、Modem)分别接电话和ADSL Modem。

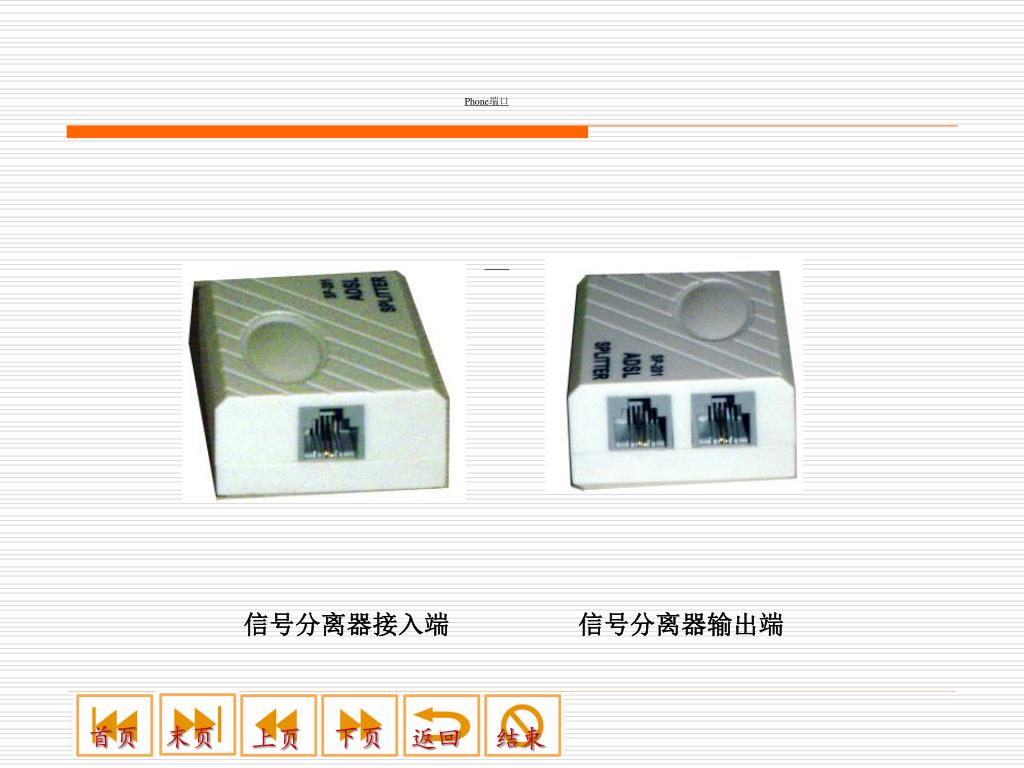

  33. Phone端口 信号分离器接入端 信号分离器输出端

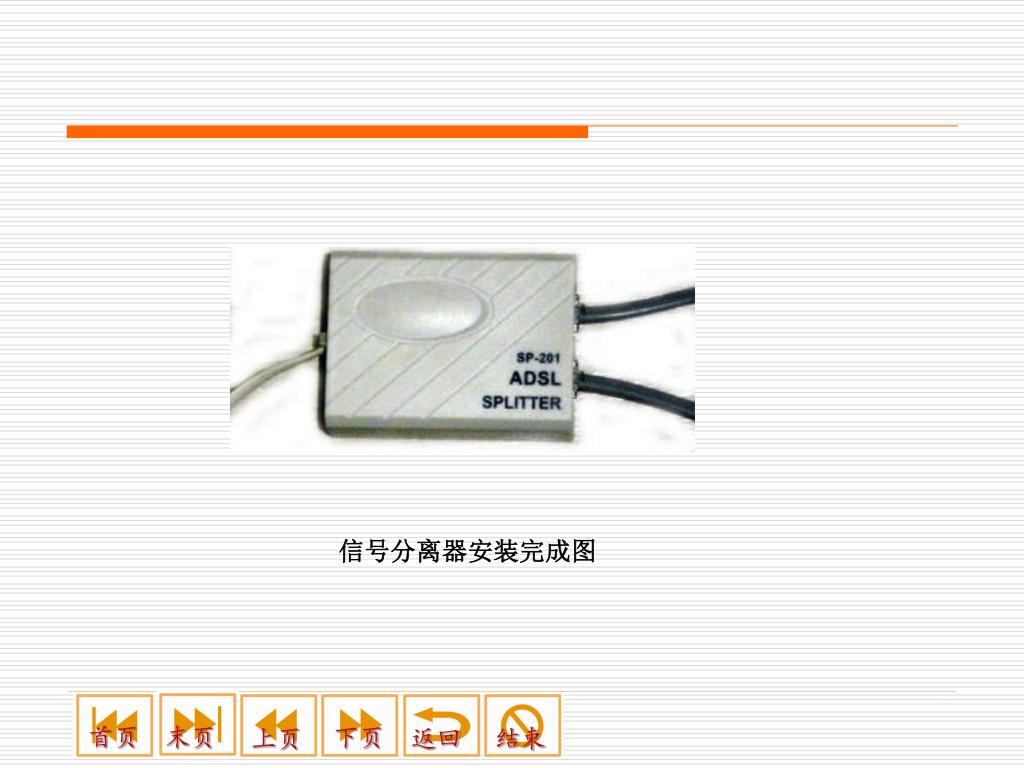

  34. 信号分离器安装完成图

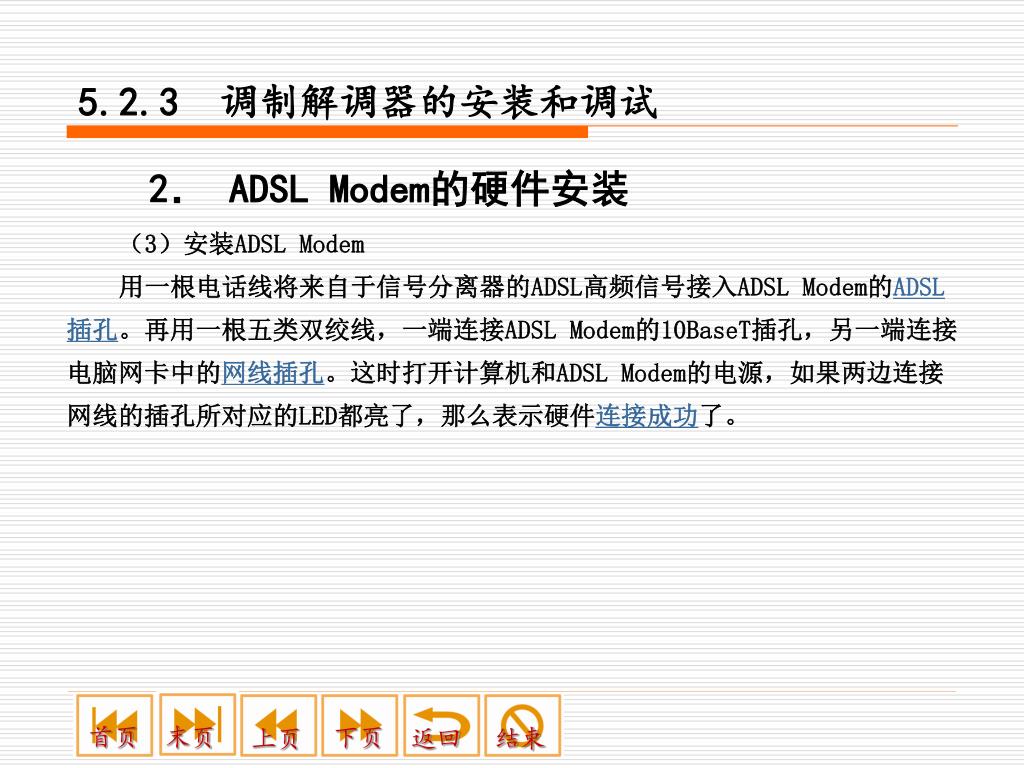

  35. 5.2.3 调制解调器的安装和调试 2． ADSL Modem的硬件安装 （3）安装ADSL Modem 用一根电话线将来自于信号分离器的ADSL高频信号接入ADSL Modem的ADSL插孔。再用一根五类双绞线，一端连接ADSL Modem的10BaseT插孔，另一端连接电脑网卡中的网线插孔。这时打开计算机和ADSL Modem的电源，如果两边连接网线的插孔所对应的LED都亮了，那么表示硬件连接成功了。

  36. 网线插孔 电源按钮 电话线插孔 电源插孔 ADSL Modem的接口

  37. ADSL Modem的接口安装完成图

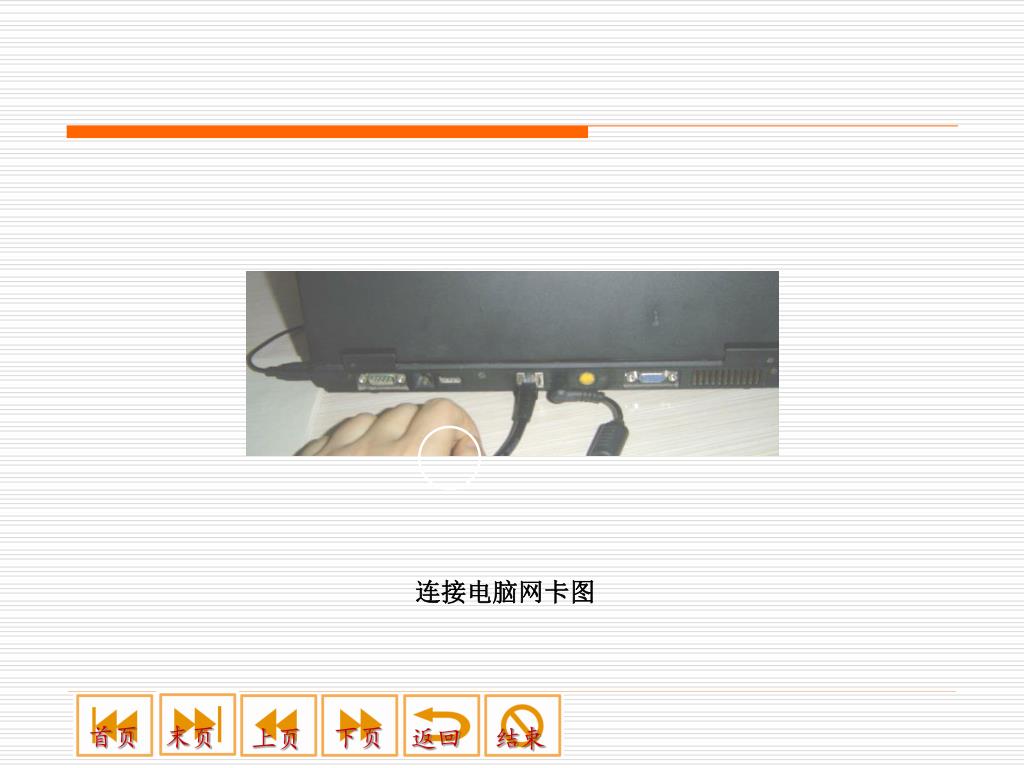

  38. 连接电脑网卡图

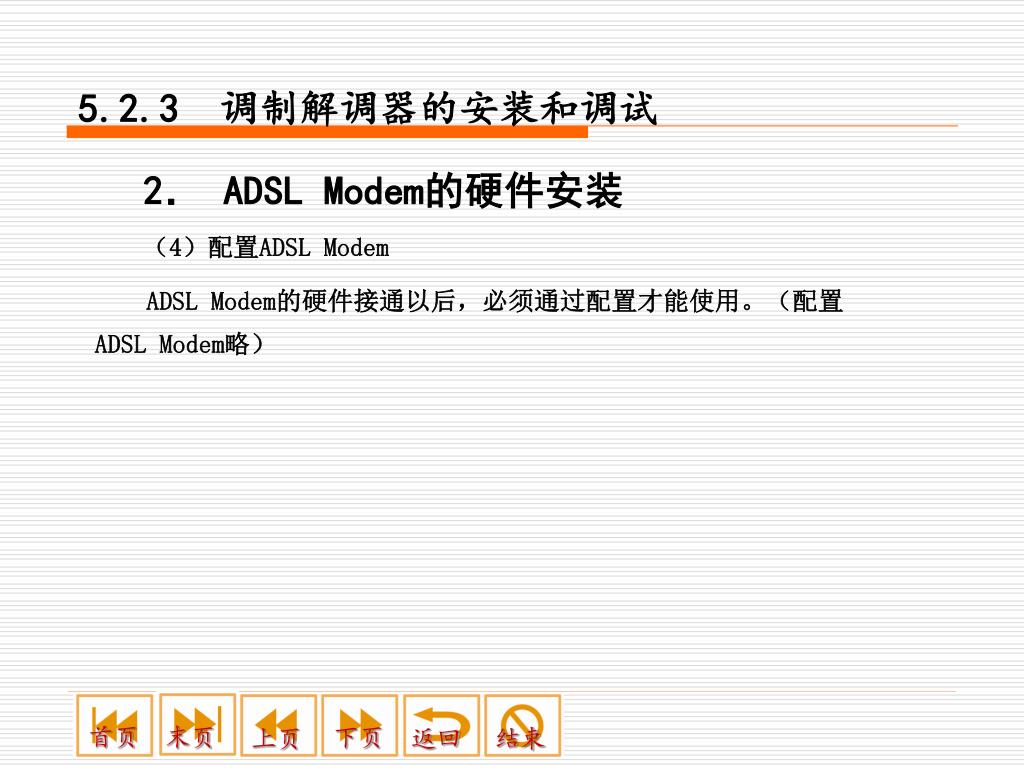

  39. 5.2.3 调制解调器的安装和调试 2． ADSL Modem的硬件安装 （4）配置ADSL Modem ADSL Modem的硬件接通以后，必须通过配置才能使用。（配置ADSL Modem略）

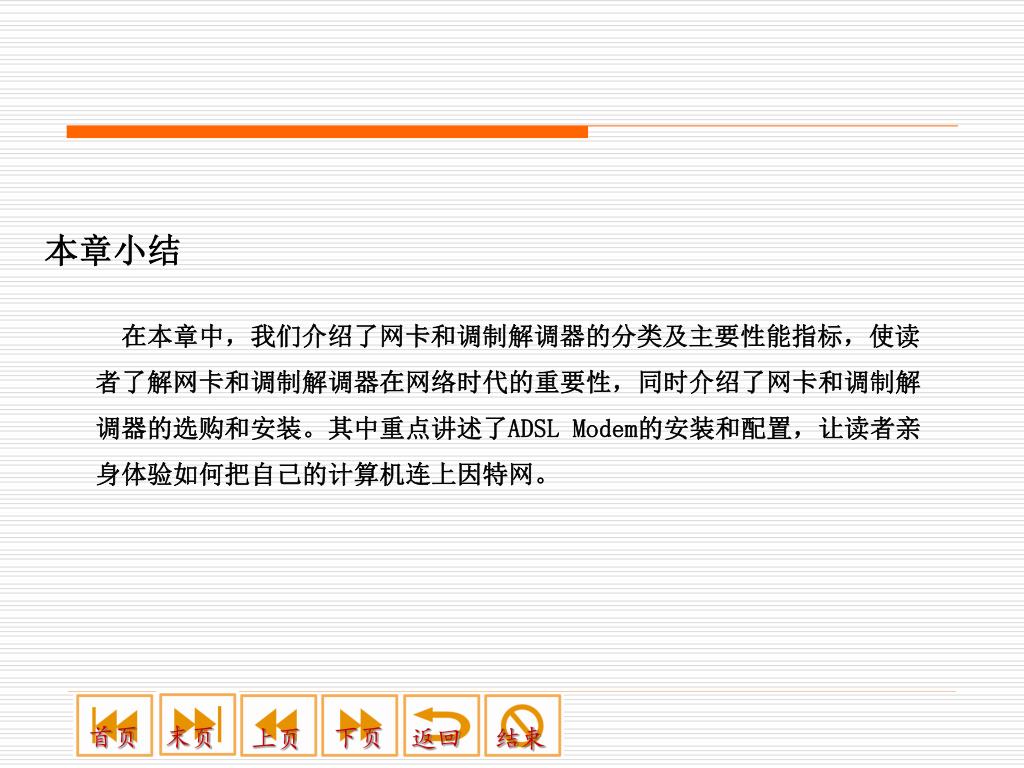

  40. 本章小结 在本章中，我们介绍了网卡和调制解调器的分类及主要性能指标，使读者了解网卡和调制解调器在网络时代的重要性，同时介绍了网卡和调制解调器的选购和安装。其中重点讲述了ADSL Modem的安装和配置，让读者亲身体验如何把自己的计算机连上因特网。
