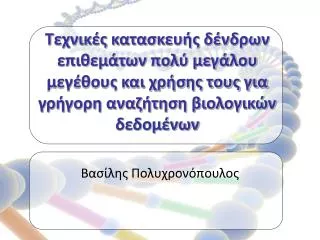

1. Τεχνικές κατασκευής δένδρων επιθεμάτων πολύ μεγάλου μεγέθους και χρήσης τους για γρήγορη αναζήτηση βιολογικών δεδομένων Βασίλης Πολυχρονόπουλος

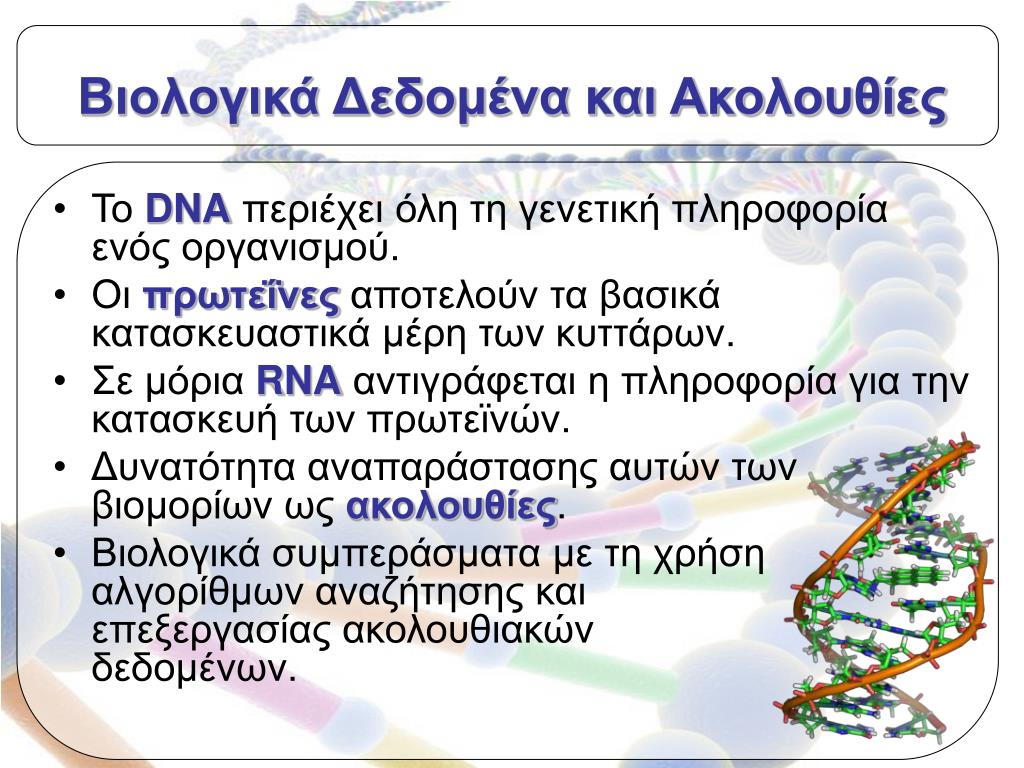

2. Βιολογικά Δεδομένα και Ακολουθίες • ΤοDNA περιέχει όλη τη γενετική πληροφορία ενός οργανισμού. • Οι πρωτεΐνες αποτελούν τα βασικά κατασκευαστικά μέρη των κυττάρων. • Σε μόριαRNAαντιγράφεται η πληροφορία για την κατασκευή των πρωτεϊνών. • Δυνατότητα αναπαράστασης αυτών των βιομορίων ως ακολουθίες. • Βιολογικά συμπεράσματα με τη χρήση αλγορίθμων αναζήτησης και επεξεργασίας ακολουθιακών δεδομένων.

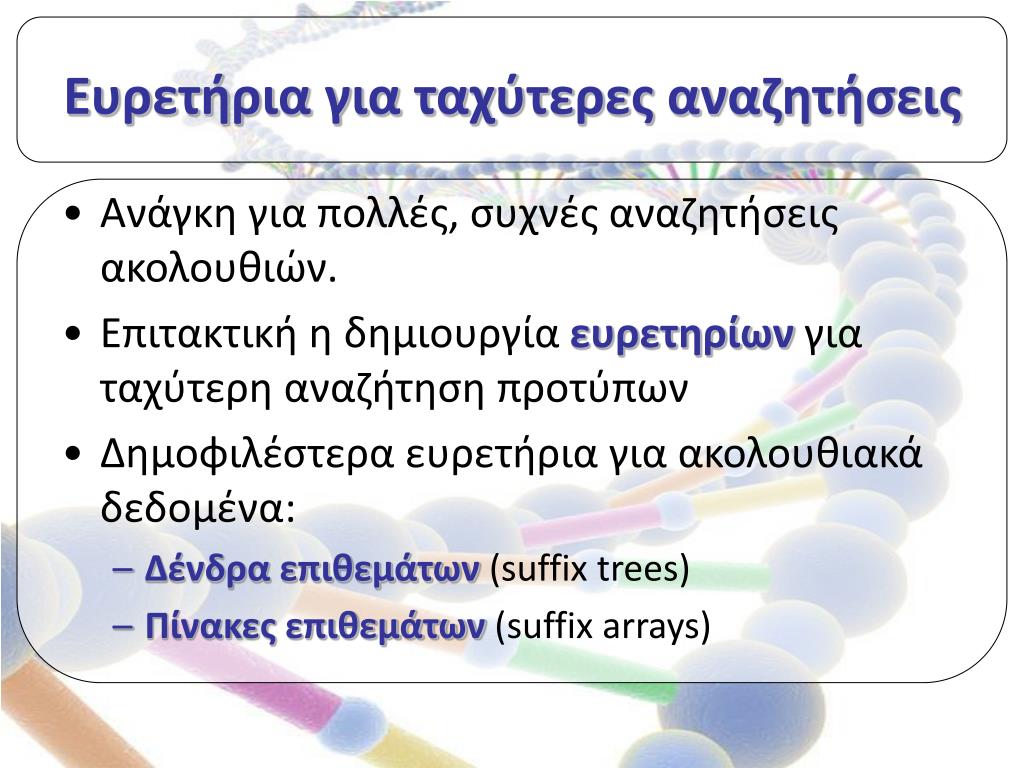

3. Ευρετήρια για ταχύτερες αναζητήσεις • Ανάγκη για πολλές, συχνές αναζητήσεις ακολουθιών. • Επιτακτική η δημιουργία ευρετηρίων για ταχύτερη αναζήτηση προτύπων • Δημοφιλέστερα ευρετήρια για ακολουθιακά δεδομένα: • Δένδρα επιθεμάτων(suffix trees) • Πίνακες επιθεμάτων (suffix arrays)

4. Ευρετήρια πολύ μεγάλου μεγέθους • Διαρκής αύξηση του όγκου των βιολογικών δεδομένων. • Τα ευρετήρια δεν χωρούν στην μνήμη (ακόμα και αν τα δεδομένα χωρούν). • Μεγάλη Ι/Ο συμφόρηση και πτώση απόδοσης κατά την κατασκευή. • Ερευνητικό ενδιαφέρον για το πρόβλημα ήδη από τις αρχές της δεκαετίας του ‘00

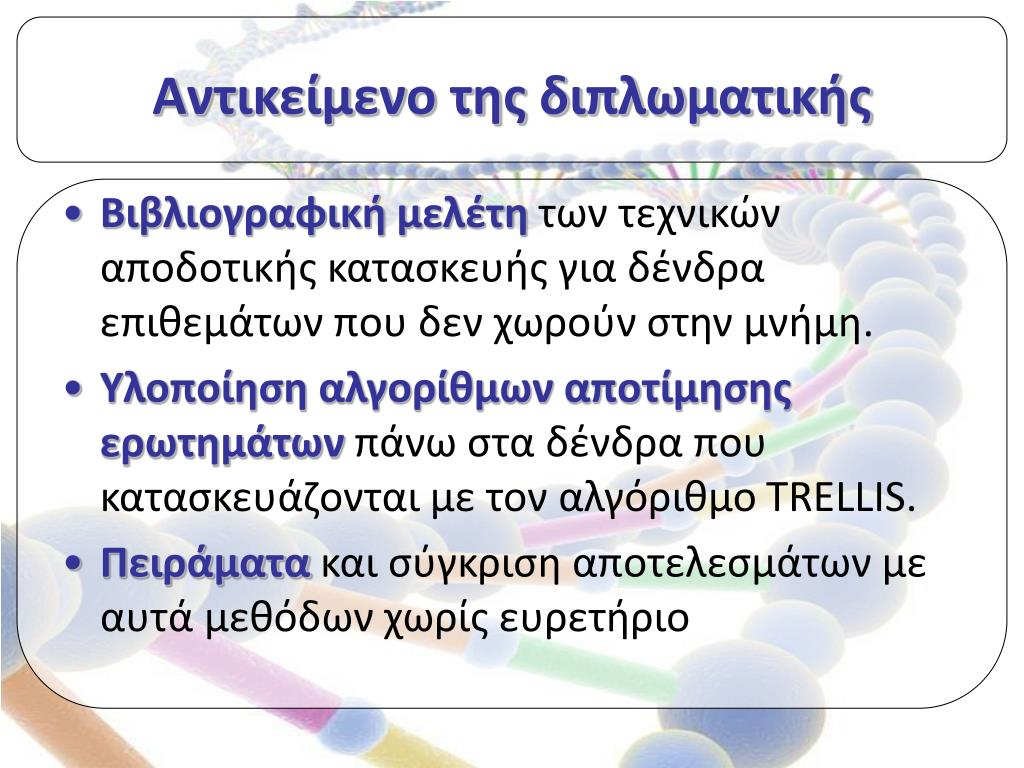

5. Αντικείμενο της διπλωματικής • Βιβλιογραφική μελέτη των τεχνικών αποδοτικής κατασκευής για δένδρα επιθεμάτων που δεν χωρούν στην μνήμη. • Υλοποίηση αλγορίθμων αποτίμησης ερωτημάτων πάνω στα δένδρα που κατασκευάζονται με τον αλγόριθμο TRELLIS. • Πειράματα και σύγκριση αποτελεσμάτων με αυτά μεθόδων χωρίς ευρετήριο

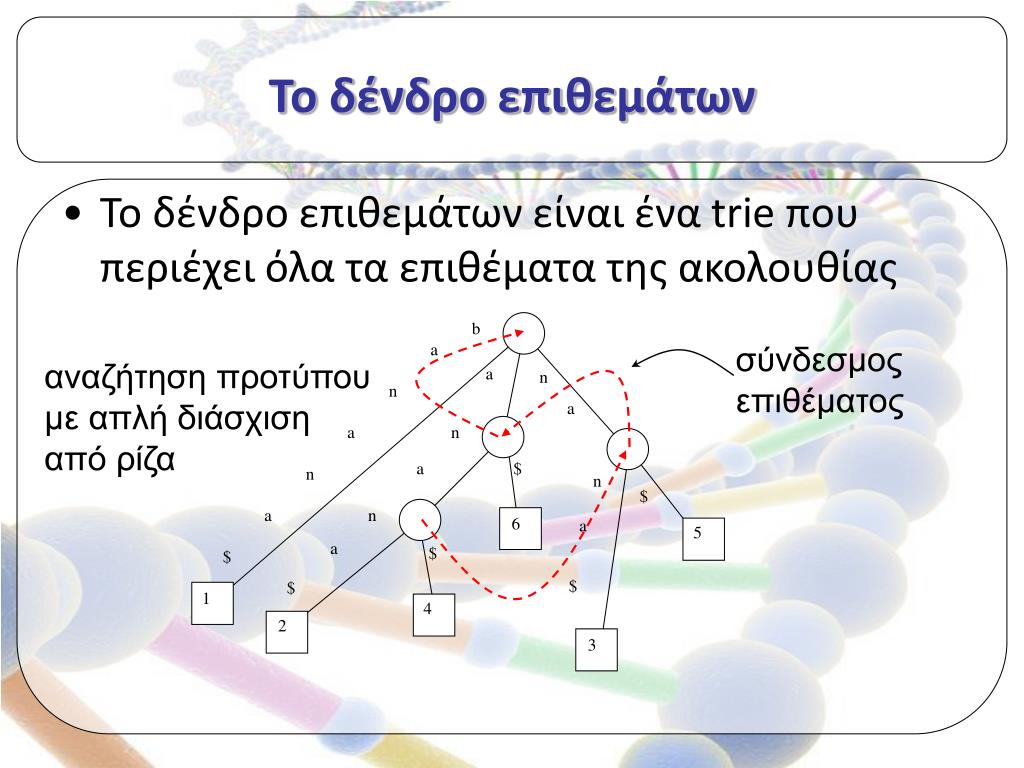

6. b a a n n a a n a $ n n $ a n 6 a 5 a $ $ $ $ 1 4 2 3 Το δένδρο επιθεμάτων • Το δένδρο επιθεμάτων είναι ένα trie που περιέχει όλα τα επιθέματα της ακολουθίας σύνδεσμος επιθέματος αναζήτηση προτύπου με απλή διάσχιση από ρίζα

7. Βιβλιογραφική μελέτη

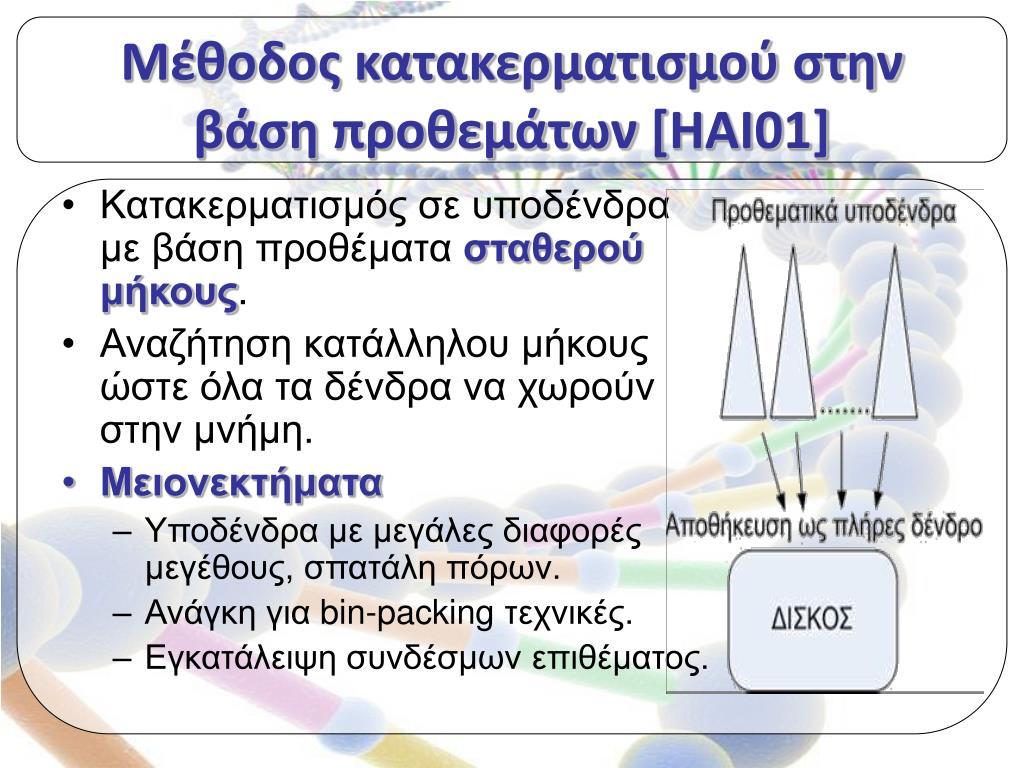

8. Μέθοδος κατακερματισμού στην βάση προθεμάτων [ΗΑΙ01] • Κατακερματισμός σε υποδένδρα με βάση προθέματα σταθερού μήκους. • Αναζήτηση κατάλληλου μήκους ώστε όλα τα δένδρα να χωρούν στην μνήμη. • Μειονεκτήματα • Υποδένδρα με μεγάλες διαφορές μεγέθους, σπατάλη πόρων. • Ανάγκη για bin-packing τεχνικές. • Εγκατάλειψη συνδέσμων επιθέματος.

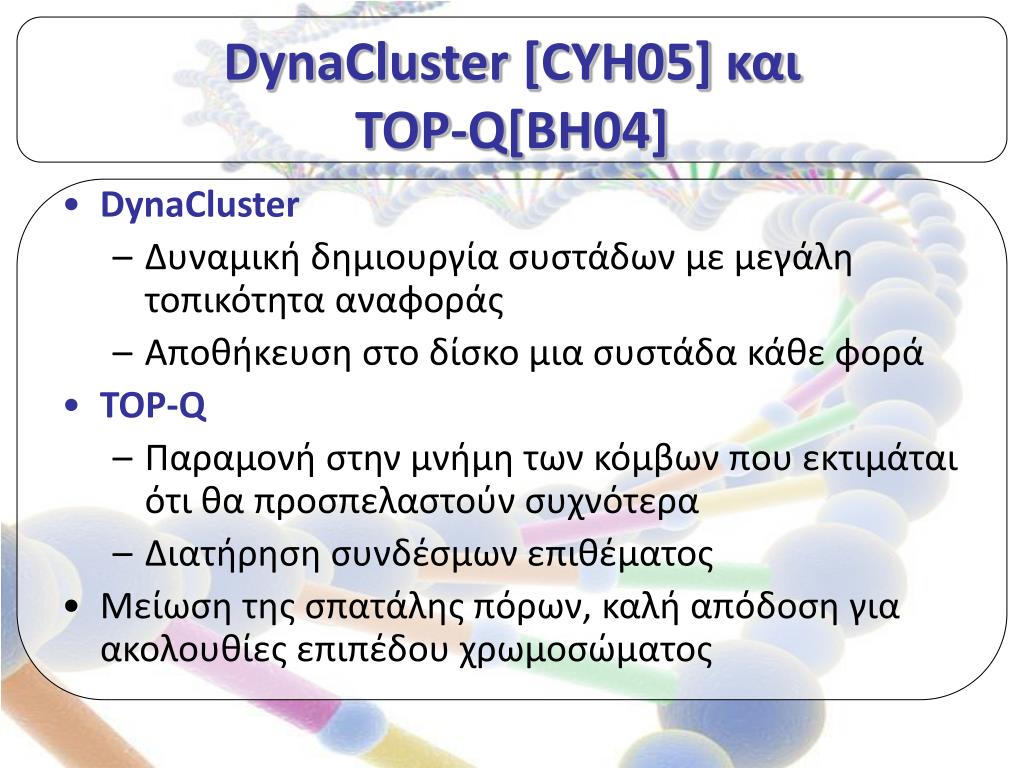

9. DynaCluster [CYH05] και TOP-Q[BH04] • DynaCluster • Δυναμική δημιουργία συστάδων με μεγάλη τοπικότητα αναφοράς • Αποθήκευση στο δίσκο μια συστάδα κάθε φορά • TOP-Q • Παραμονή στην μνήμη των κόμβων που εκτιμάται ότι θα προσπελαστούν συχνότερα • Διατήρηση συνδέσμων επιθέματος • Μείωση της σπατάλης πόρων, καλή απόδοση για ακολουθίες επιπέδου χρωμοσώματος

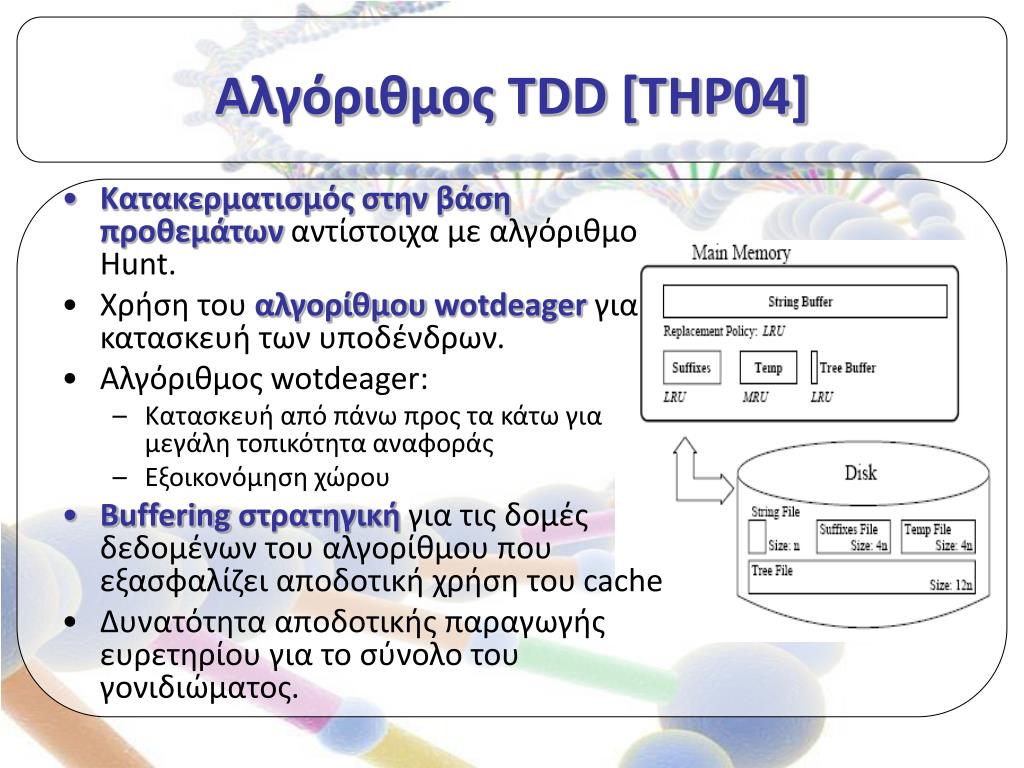

10. Αλγόριθμος TDD [THP04] • Κατακερματισμός στην βάση προθεμάτων αντίστοιχα με αλγόριθμο Hunt. • Χρήση του αλγορίθμου wotdeagerγια κατασκευή των υποδένδρων. • Αλγόριθμος wotdeager: • Κατασκευή από πάνω προς τα κάτω για μεγάλη τοπικότητα αναφοράς • Εξοικονόμηση χώρου • Βuffering στρατηγική για τις δομές δεδομένων του αλγορίθμου που εξασφαλίζει αποδοτική χρήση του cache • Δυνατότητα αποδοτικής παραγωγής ευρετηρίου για το σύνολο του γονιδιώματος.

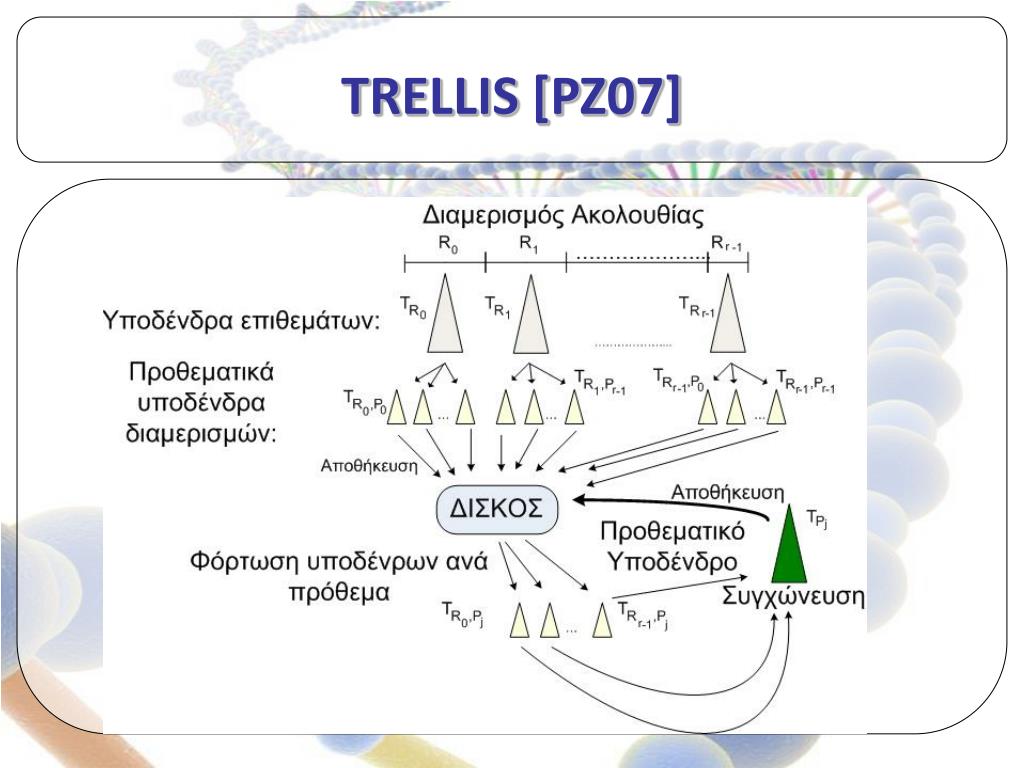

11. TRELLIS [PZ07]

12. Υλοποιήσεις & Πειράματα

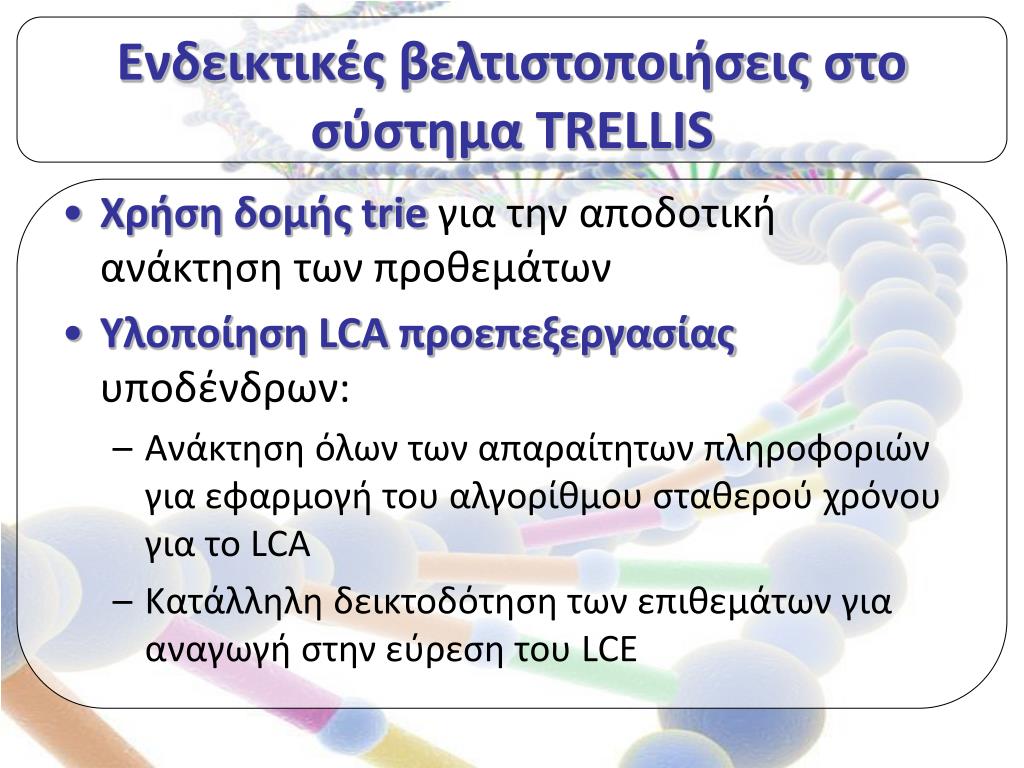

13. Ενδεικτικές βελτιστοποιήσεις στο σύστημα TRELLIS • Χρήση δομής trieγια την αποδοτική ανάκτηση των προθεμάτων • Υλοποίηση LCA προεπεξεργασίας υποδένδρων: • Ανάκτηση όλων των απαραίτητων πληροφοριών για εφαρμογή του αλγορίθμου σταθερού χρόνου για το LCA • Κατάλληλη δεικτοδότηση των επιθεμάτων για αναγωγή στην εύρεση του LCE

14. Πειράματα • Υλοποιήσειςσε C++. • Πραγματικά βιολογικά δεδομένα από το ανθρώπινο γονιδίωμα (από βάση του NCBI) • Πειράματα: • Ακριβής ταύτιση προτύπου. • Προσομοίωση στοίχισης. • Προσεγγιστική ταύτιση προτύπου. • Εύρεση προθεματικών ταυτίσεων.

15. Πειράματα για ακριβή ταύτιση • Πειράματα: • Σταθερό μήκος query. • Σταθερό μήκος data. • Μέθοδοι: • Διάσχιση δένδρου επιθεμάτων. • Knuth-Morris-Pratt • Boyer-Moore

16. Πειράματα για ακριβή ταύτιση (σταθερό μήκος query)

17. Πειράματα για ακριβή ταύτιση (σταθερό μήκος ακολουθίας εισόδου)

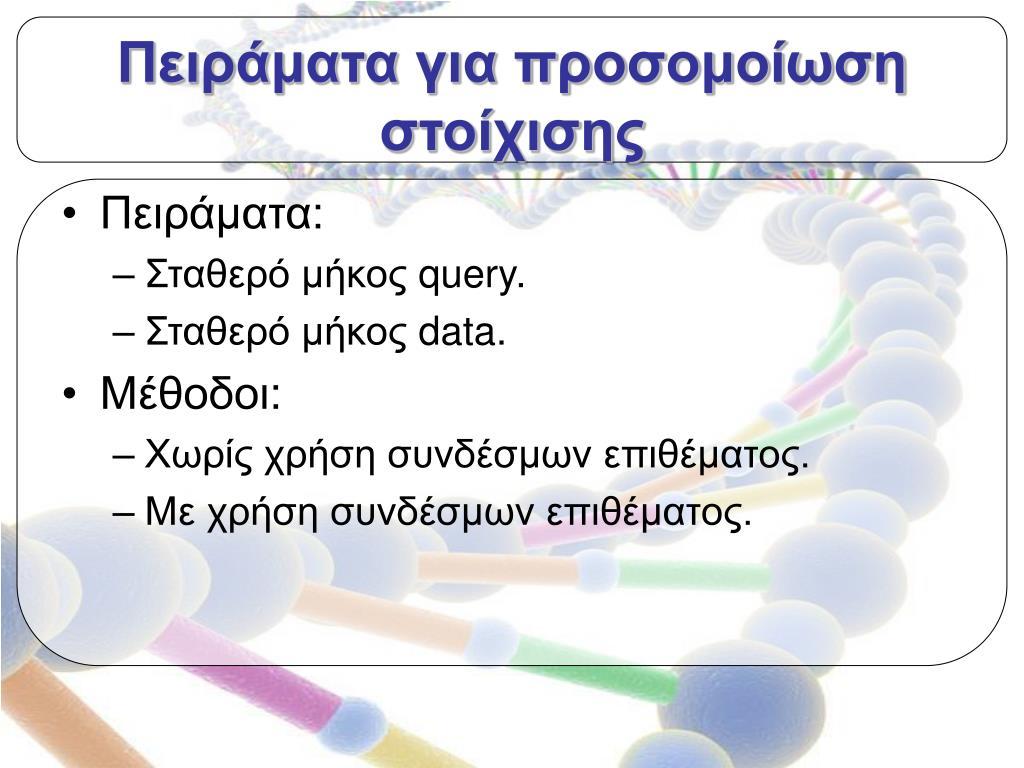

18. Πειράματα για προσομοίωση στοίχισης • Πειράματα: • Σταθερό μήκος query. • Σταθερό μήκος data. • Μέθοδοι: • Χωρίς χρήση συνδέσμων επιθέματος. • Με χρήση συνδέσμων επιθέματος.

19. Πειράματα για προσομοίωση στοίχισης (σταθερό μήκος query)

20. Πειράματα για προσομοίωση στοίχισης (σταθερό μήκος ακολουθίας εισόδου)

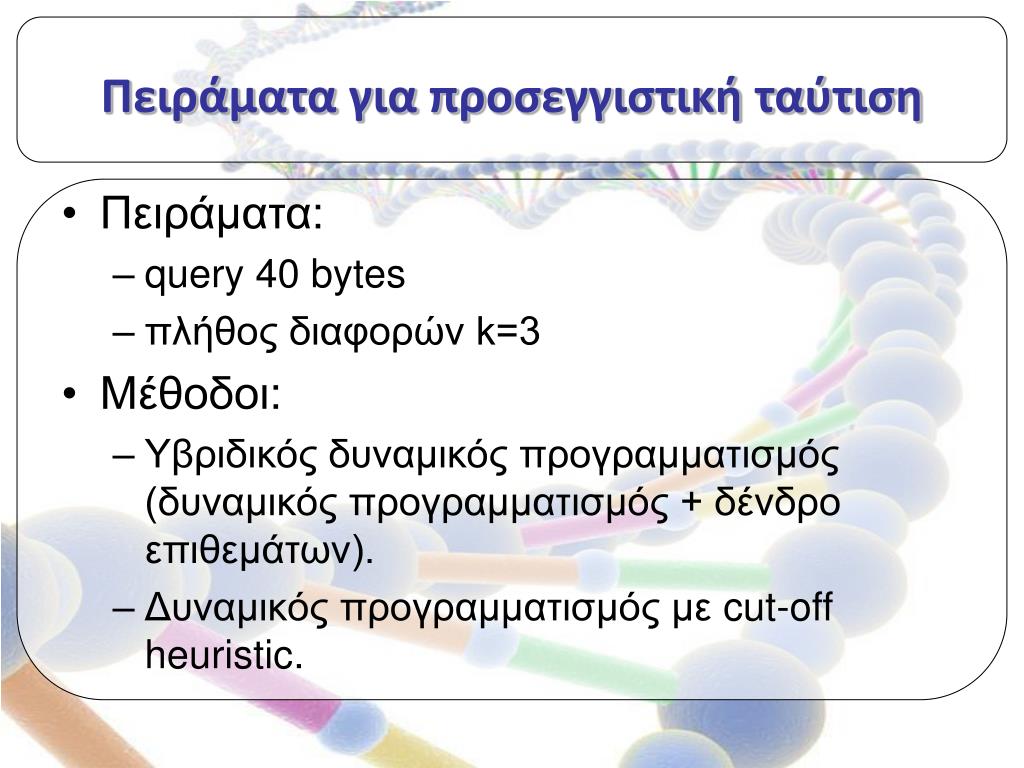

21. Πειράματα για προσεγγιστική ταύτιση • Πειράματα: • query 40 bytes • πλήθος διαφορών k=3 • Μέθοδοι: • Υβριδικός δυναμικός προγραμματισμός (δυναμικός προγραμματισμός + δένδρο επιθεμάτων). • Δυναμικός προγραμματισμός με cut-off heuristic.

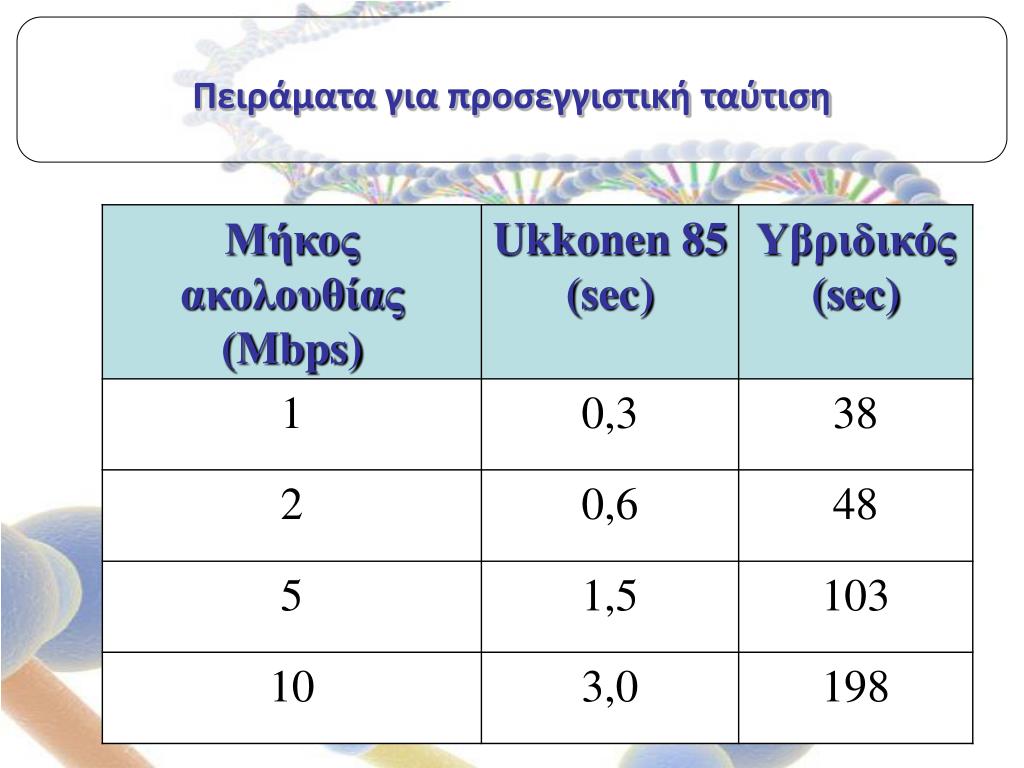

22. Πειράματα για προσεγγιστική ταύτιση

23. Πειράματα για εύρεση προθεματικών ταυτίσεων • Πειράματα: • κάτω φράγμα 8 σύμβολα • Μέθοδοι: • Με χρήση δένδρου επιθεμάτων • Χωρίς δένδρο επιθεμάτων με τη brute-force μέθοδο.

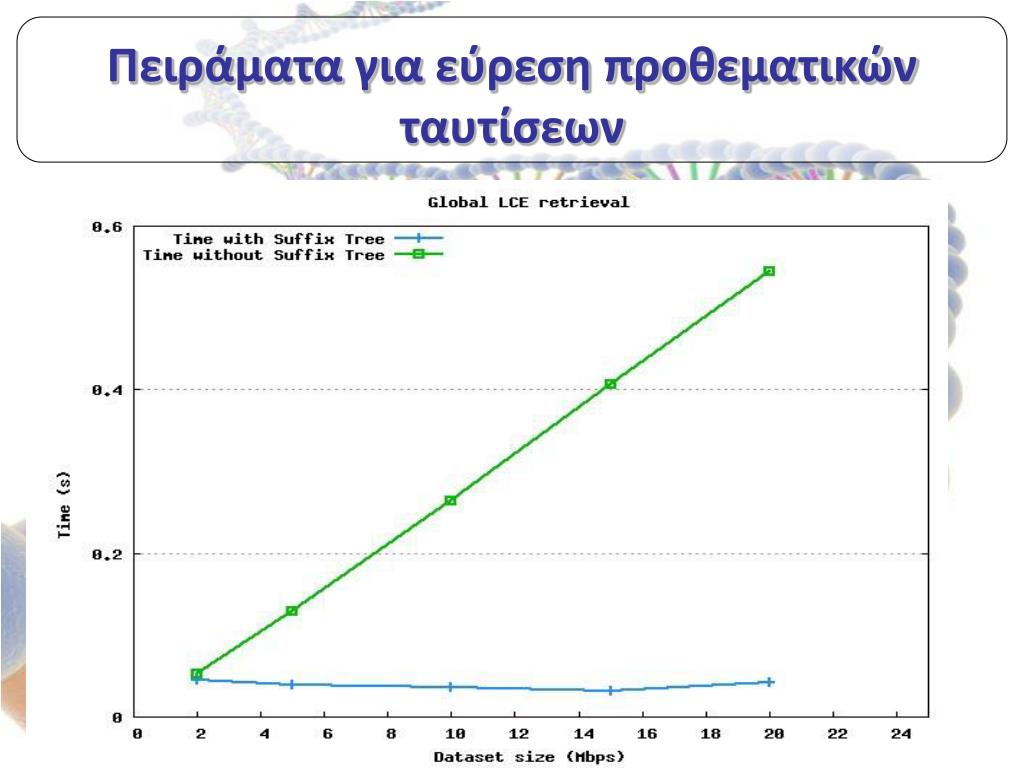

24. Πειράματα για εύρεση προθεματικών ταυτίσεων

25. Συμπεράσματα (1) • Ακριβής ταύτιση προτύπου • Πλεονεκτημα της χρήσης ευρετηρίου στον δίσκο σε όλες τις περιπτώσεις • Ικανοποιητική απόδοση του Boyer-Moore, συγκρίσιμη με του ευρετηρίου,για μικρό query και μικρό dataset • Μεγάλο άνοιγμα της ψαλίδας υπέρ του ευρετηρίου όσο το dataset μεγαλώνει • Προσομοίωση στοίχισης • Αισθητή υπεροχή της χρήσης των συνδέσμων για μεγάλο μέγεθος query

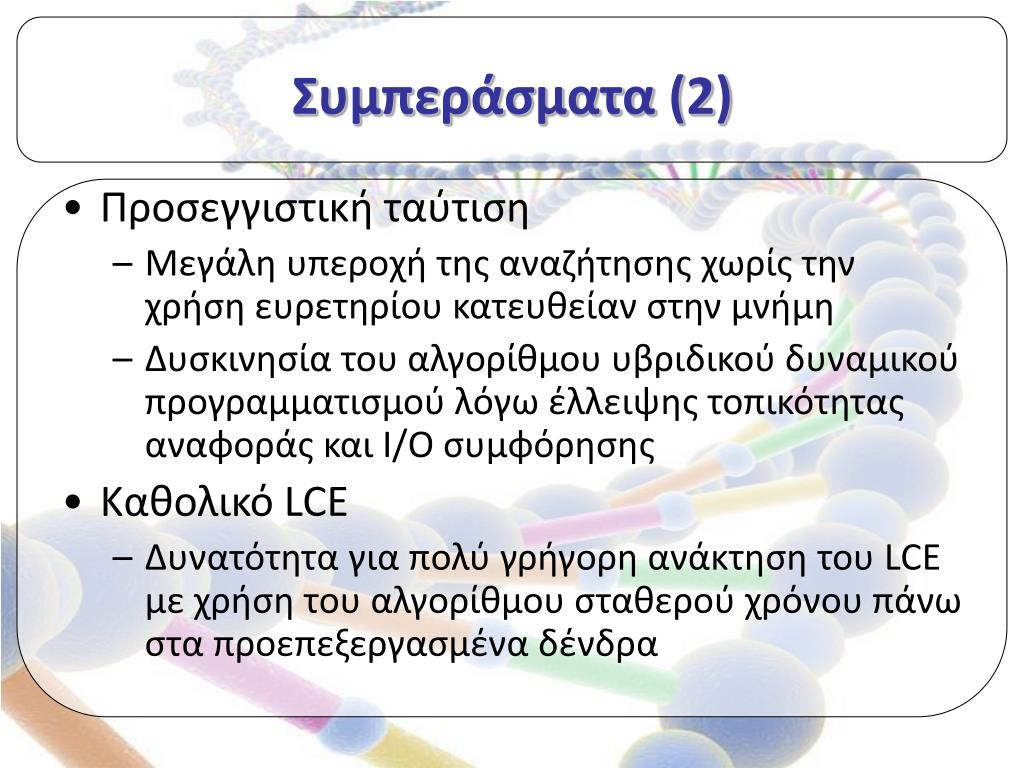

26. Συμπεράσματα (2) • Προσεγγιστική ταύτιση • Μεγάλη υπεροχή της αναζήτησης χωρίς την χρήση ευρετηρίου κατευθείαν στην μνήμη • Δυσκινησία του αλγορίθμου υβριδικού δυναμικού προγραμματισμού λόγω έλλειψης τοπικότητας αναφοράς και Ι/Ο συμφόρησης • Καθολικό LCE • Δυνατότητα για πολύ γρήγορη ανάκτηση του LCE με χρήση του αλγορίθμου σταθερού χρόνου πάνω στα προεπεξεργασμένα δένδρα

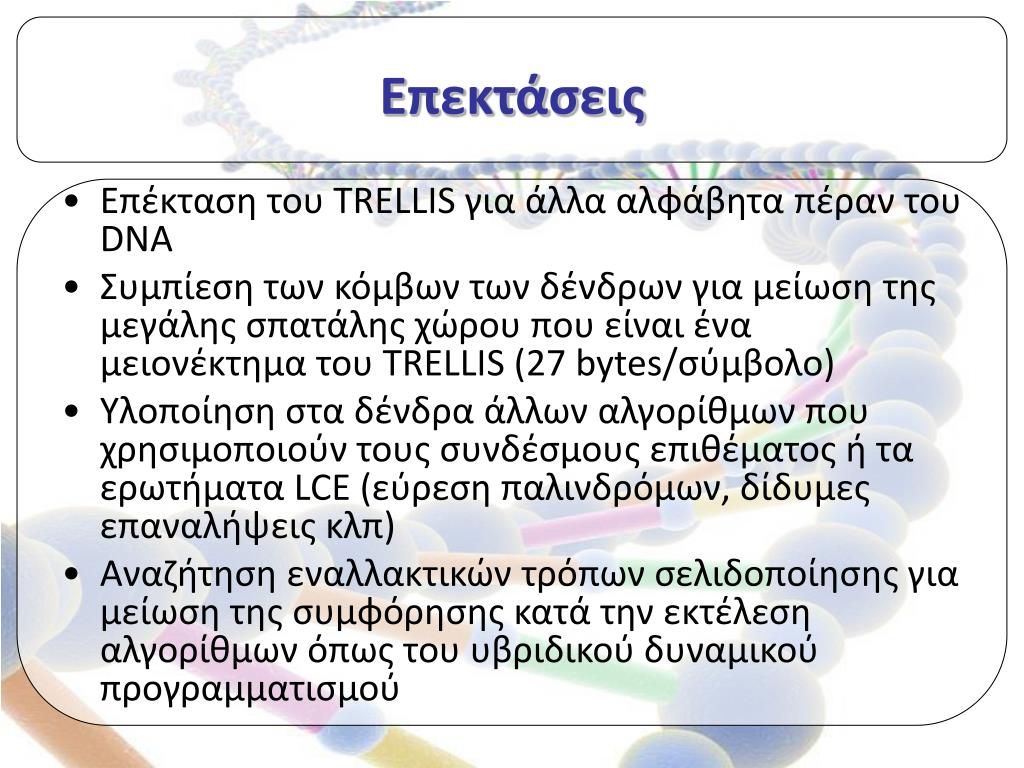

27. Επεκτάσεις • Επέκταση του TRELLIS για άλλα αλφάβηταπέραν του DNA • Συμπίεση των κόμβων των δένδρων για μείωση της μεγάλης σπατάλης χώρου που είναι ένα μειονέκτημα του TRELLIS (27 bytes/σύμβολο) • Υλοποίηση στα δένδρα άλλων αλγορίθμων που χρησιμοποιούν τους συνδέσμους επιθέματος ή τα ερωτήματα LCE (εύρεση παλινδρόμων, δίδυμες επαναλήψεις κλπ) • Αναζήτηση εναλλακτικών τρόπων σελιδοποίησης για μείωση της συμφόρησης κατά την εκτέλεση αλγορίθμων όπως του υβριδικού δυναμικού προγραμματισμού

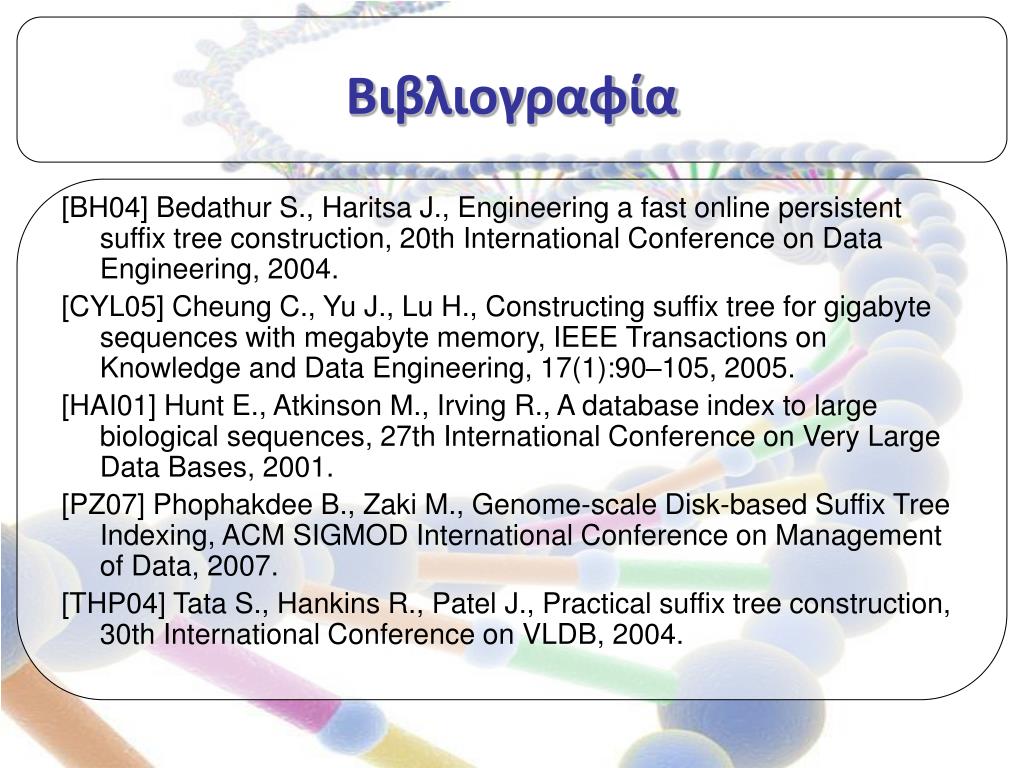

28. Βιβλιογραφία [BH04] Bedathur S., Haritsa J., Engineering a fast online persistent suffix tree construction, 20th International Conference on Data Engineering, 2004. [CYL05] Cheung C., Yu J., Lu H., Constructing suffix tree for gigabyte sequences with megabyte memory, IEEE Transactions on Knowledge and Data Engineering, 17(1):90–105, 2005. [HAI01] Hunt E., Atkinson Μ., Irving R., A database index to large biological sequences, 27th International Conference on Very Large Data Bases, 2001. [PZ07] Phophakdee B., Zaki M., Genome-scale Disk-based Suffix Tree Indexing, ACM SIGMOD International Conference on Management of Data, 2007. [THP04] Tata S., Hankins R., Patel J., Practical suffix tree construction, 30th International Conference on VLDB, 2004.

29. Τέλος.. Ερωτήσεις;

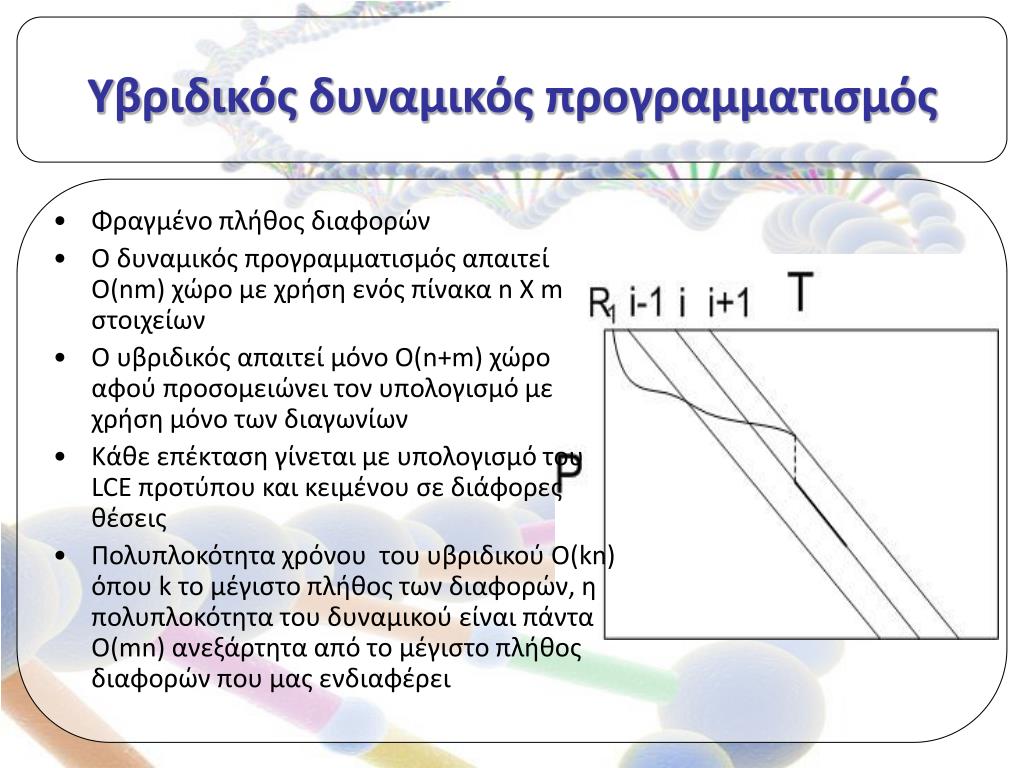

30. Υβριδικός δυναμικός προγραμματισμός • Φραγμένο πλήθος διαφορών • Ο δυναμικός προγραμματισμός απαιτεί Ο(nm) χώρο με χρήση ενός πίνακα n X m στοιχείων • Ο υβριδικός απαιτεί μόνο Ο(n+m) χώρο αφού προσομειώνει τον υπολογισμό με χρήση μόνο των διαγωνίων • Κάθε επέκταση γίνεται με υπολογισμό του LCE προτύπου και κειμένου σε διάφορες θέσεις • Πολυπλοκότητα χρόνου του υβριδικού Ο(kn) όπου k το μέγιστο πλήθος των διαφορών, η πολυπλοκότητα του δυναμικού είναι πάντα Ο(mn) ανεξάρτητα από το μέγιστο πλήθος διαφορών που μας ενδιαφέρει
