  1. 电压和电压表的使用 龙固中学 李相娥

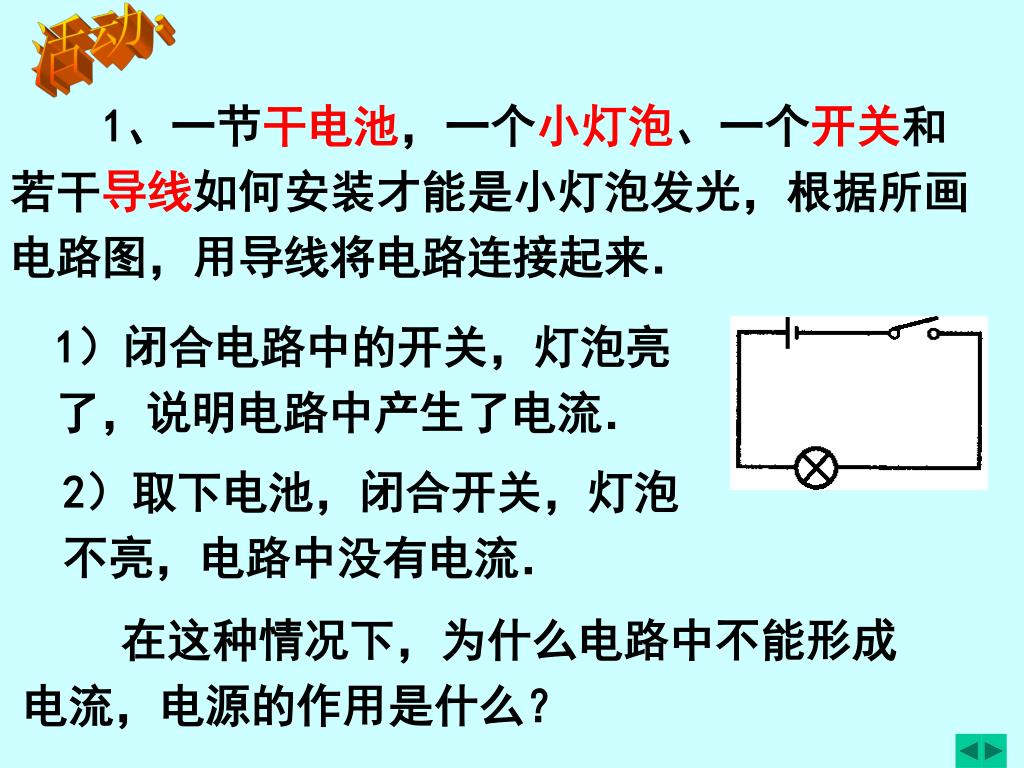

  2. 活动： 1、一节干电池，一个小灯泡、一个开关和若干导线如何安装才能是小灯泡发光，根据所画电路图，用导线将电路连接起来． 1）闭合电路中的开关，灯泡亮了，说明电路中产生了电流． 2）取下电池，闭合开关，灯泡不亮，电路中没有电流． 在这种情况下，为什么电路中不能形成电流，电源的作用是什么？

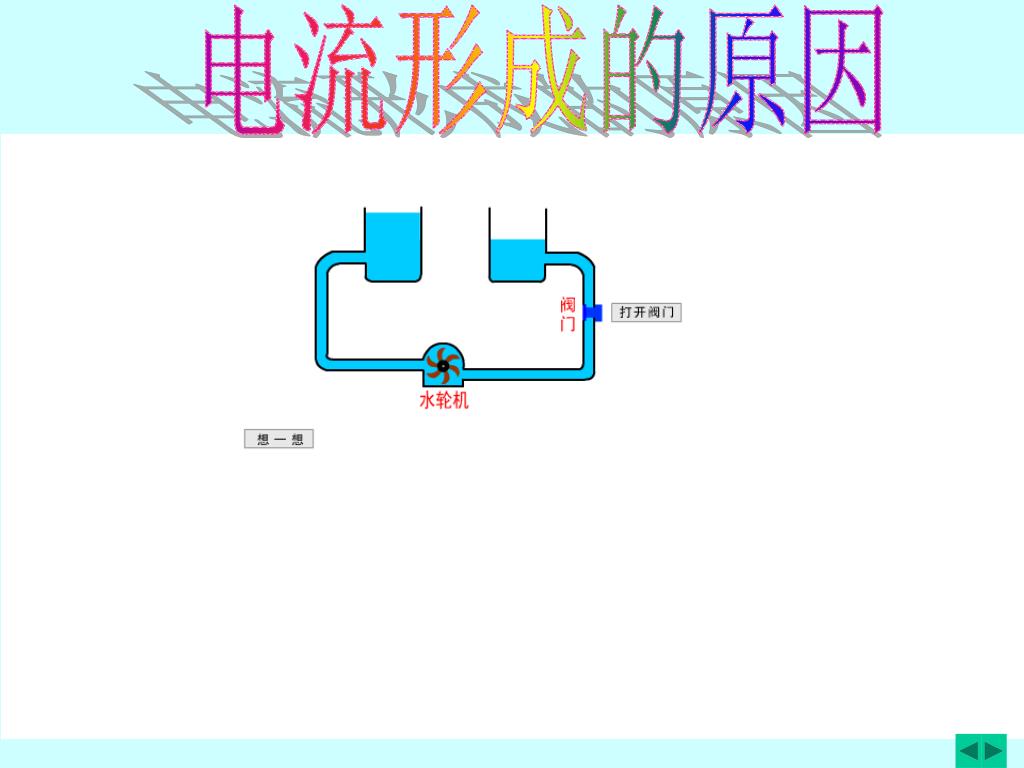

  3. 电流形成的原因

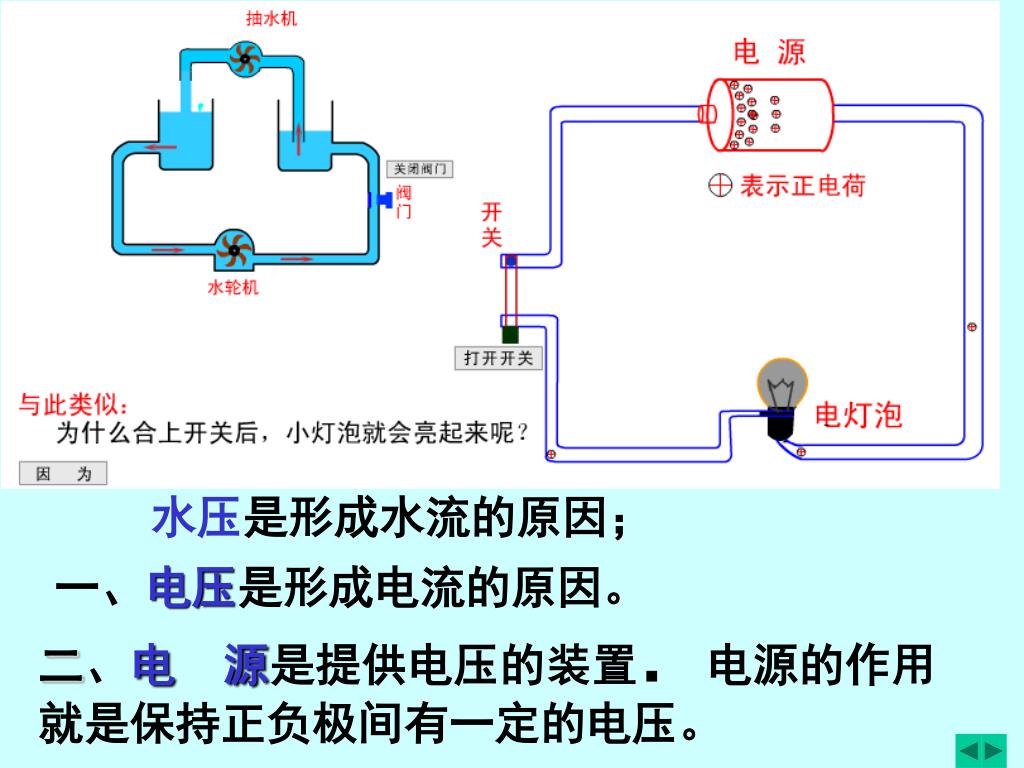

  4. 水压是形成水流的原因； 一、电压是形成电流的原因。 二、电 源是提供电压的装置．电源的作用就是保持正负极间有一定的电压。

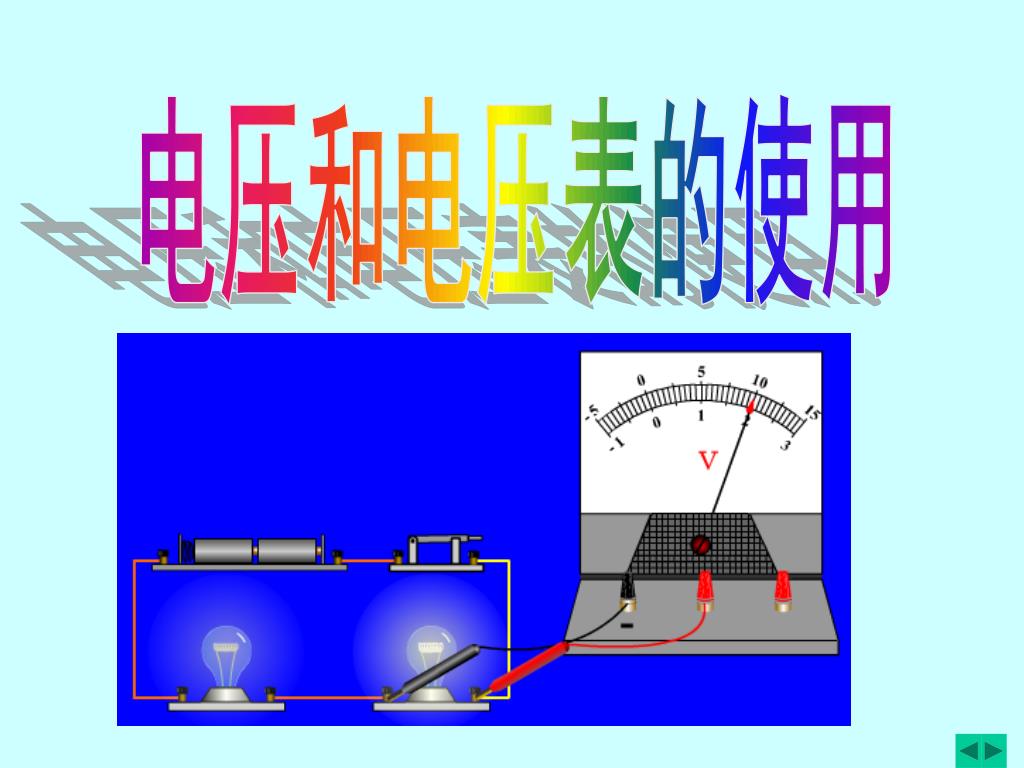

  5. 电压和电压表的使用

  6. 一、电压 1、电压是形成电流的原因， 电源是提供电压的装置。 2、电压的符号用U表示。 3、电压的单位是： 伏特，简称伏（V） 1kV=103V 1V=103mV

  7. 常见的电压值 3×2V 2×2V 家庭电路______V 1节干电池_____V 1.5 2 1节铅蓄电池_____V 220

  8. 常见的电压值 闪电_________ V 104~109 1.1x105 高压输电110KV= ______ V

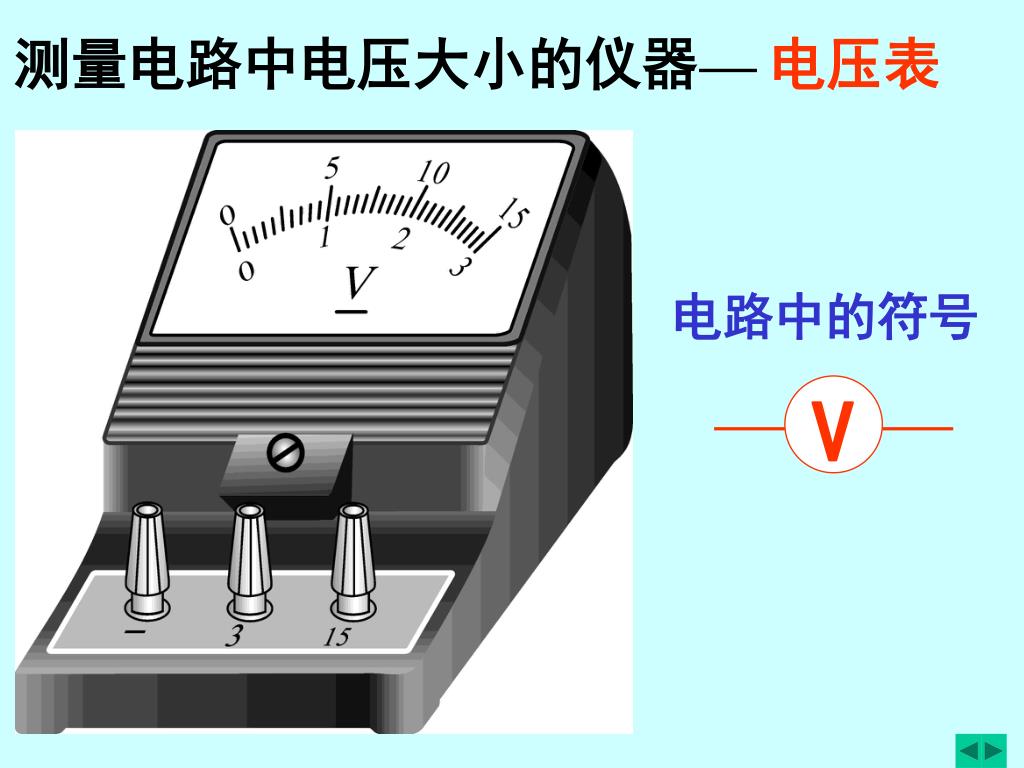

  9. 电路中的符号 V 测量电路中电压大小的仪器— 电压表

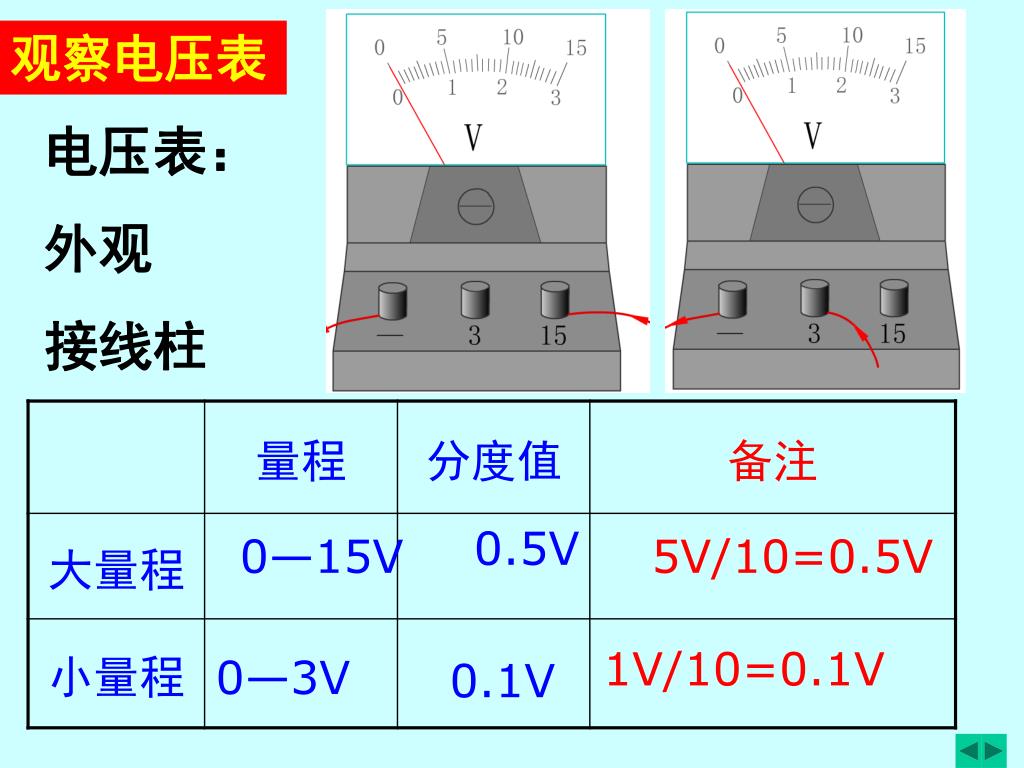

  10. 观察电压表 电压表： 外观 接线柱 0.5V 0—15V 5V/10=0.5V 1V/10=0.1V 0—3V 0.1V

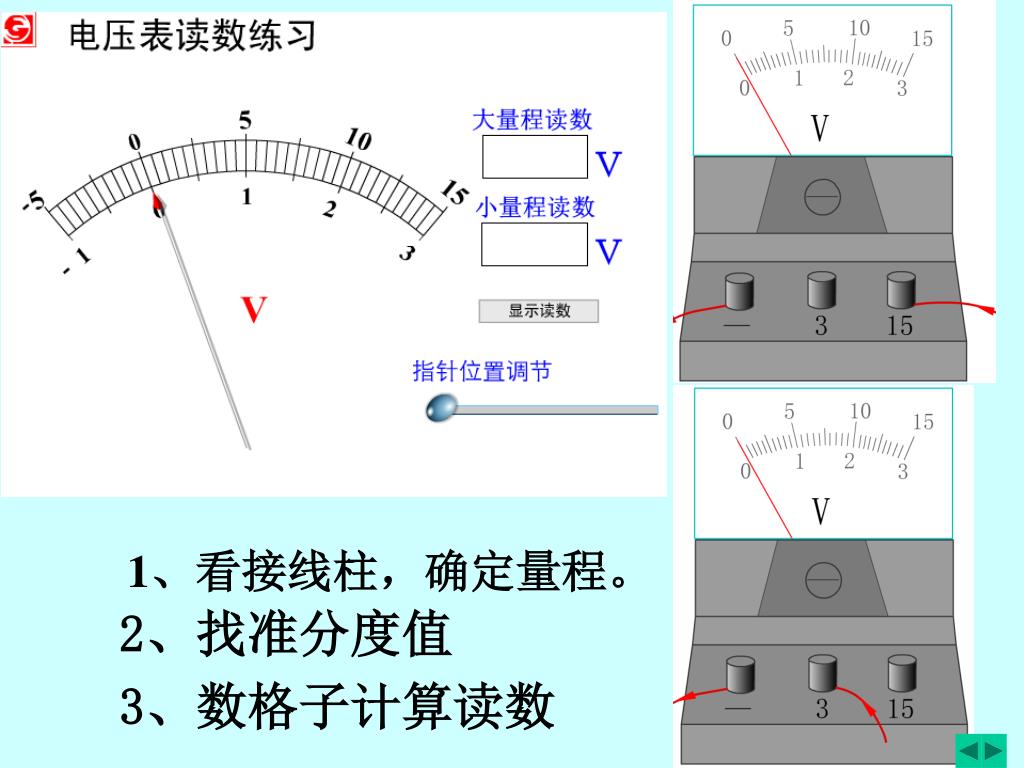

  11. 1、看接线柱，确定量程。 2、找准分度值 3、数格子计算读数

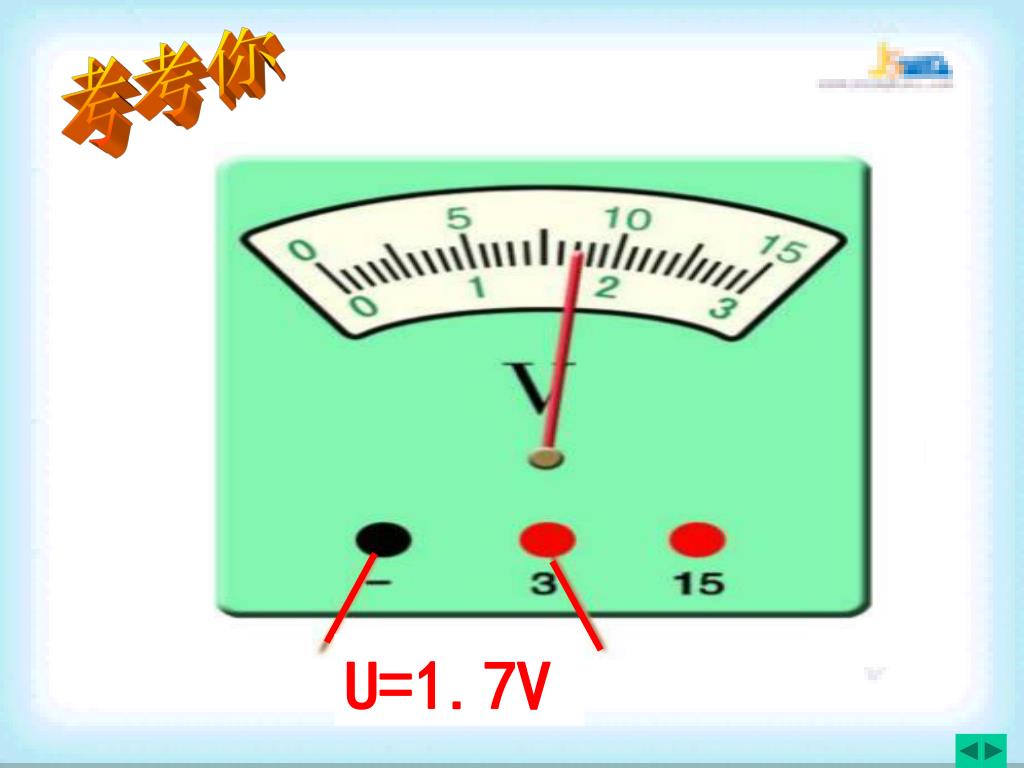

  12. 考考你 U=1.7V

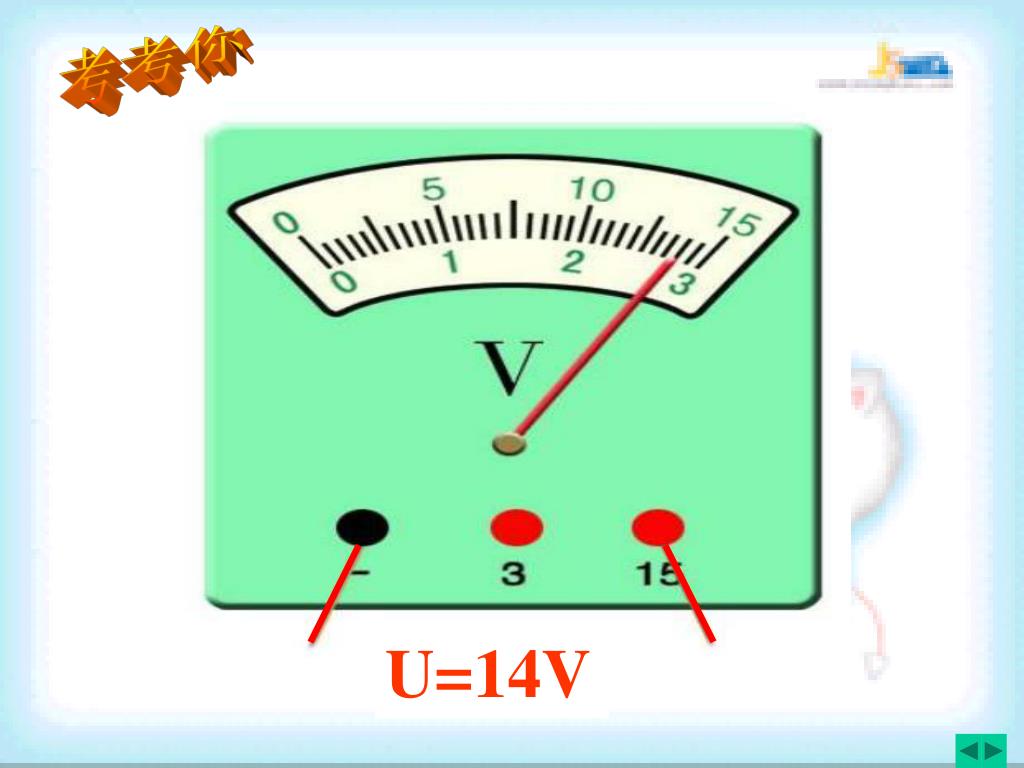

  13. 考考你 U=14V

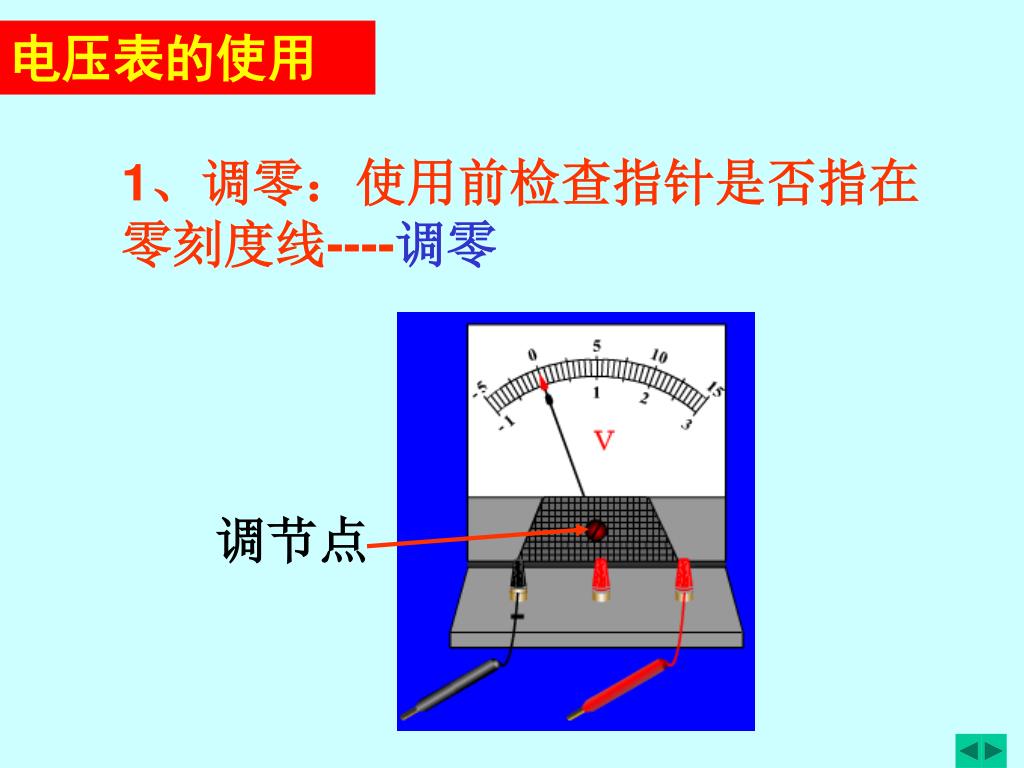

  14. 电压表的使用 1、调零：使用前检查指针是否指在零刻度线----调零 调节点

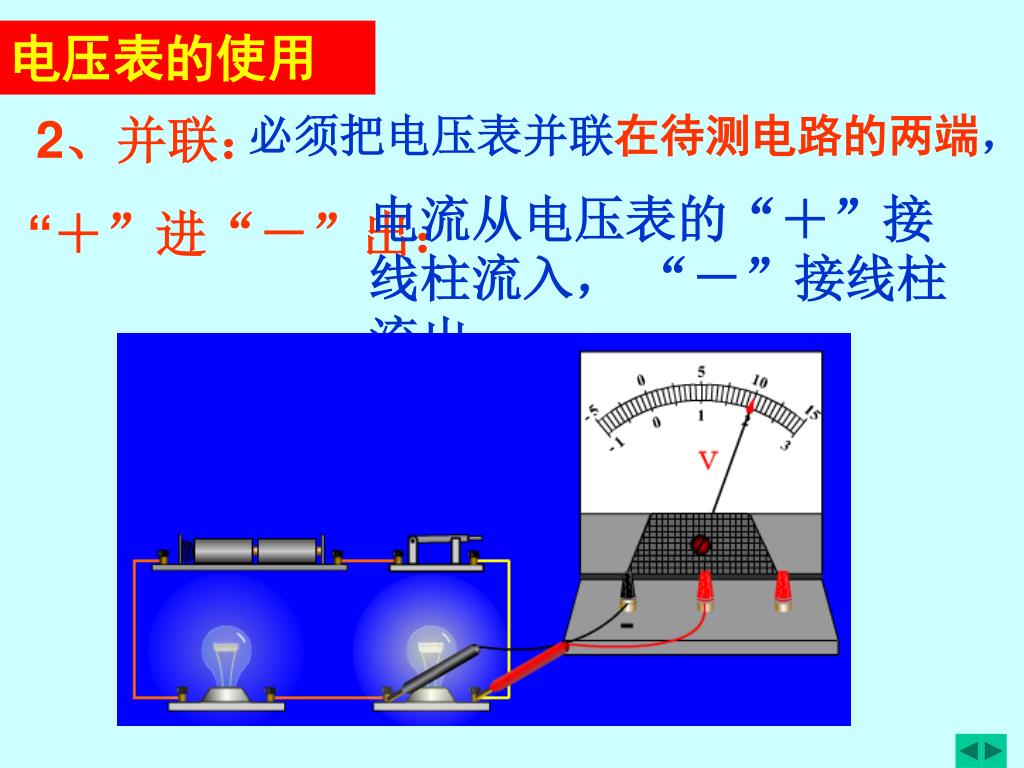

  15. 电压表的使用 必须把电压表并联在待测电路的两端， 2、并联： 电流从电压表的“＋”接线柱流入， “－”接线柱流出。 “＋”进“－”出：

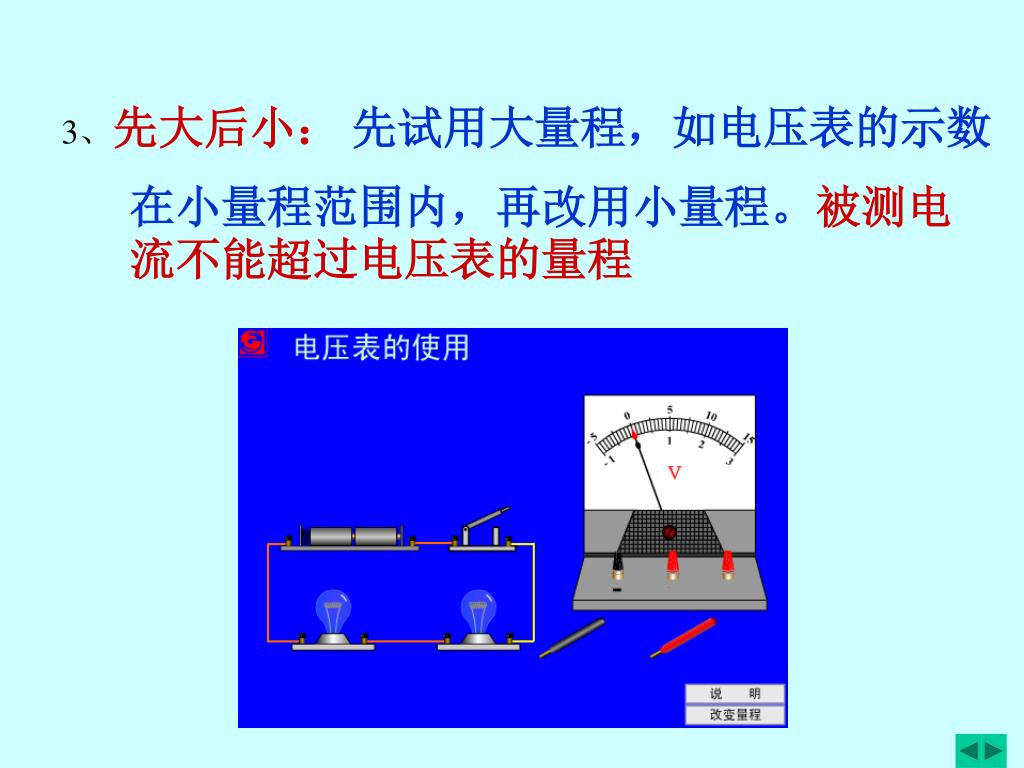

  16. 3、先大后小： 先试用大量程，如电压表的示数 在小量程范围内，再改用小量程。被测电流不能超过电压表的量程

  17. 正确使用电压表的四点注意事项 校零 并联 负接线柱 正接线柱 合适的量程 量程和分度值，数格算读数

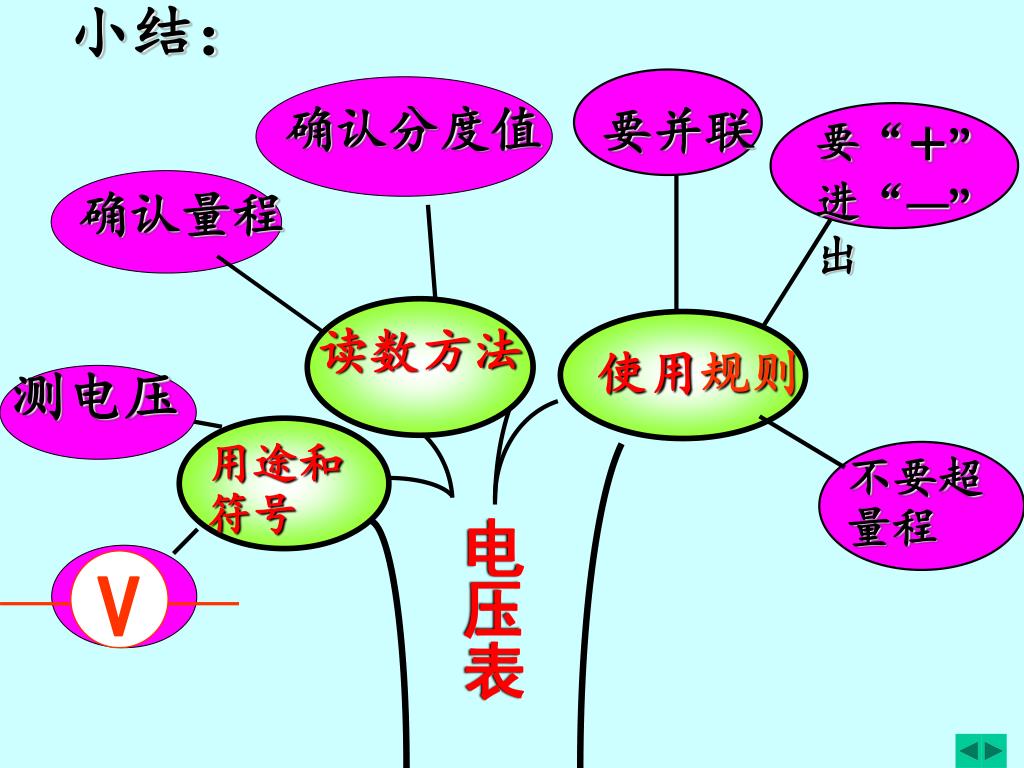

  18. 小结： 要“+”进“—”出 要并联 确认分度值 确认量程 读数方法 使用规则 测电压 用途和符号 不要超量程 V 电压表

  19. 信息快递 电压表和电流表有很多相似的地方，我准备用一个表格来比较它们的异同。 表格是一种重要的归纳方法，可以通过这种方法把知识网络化，容易记忆。

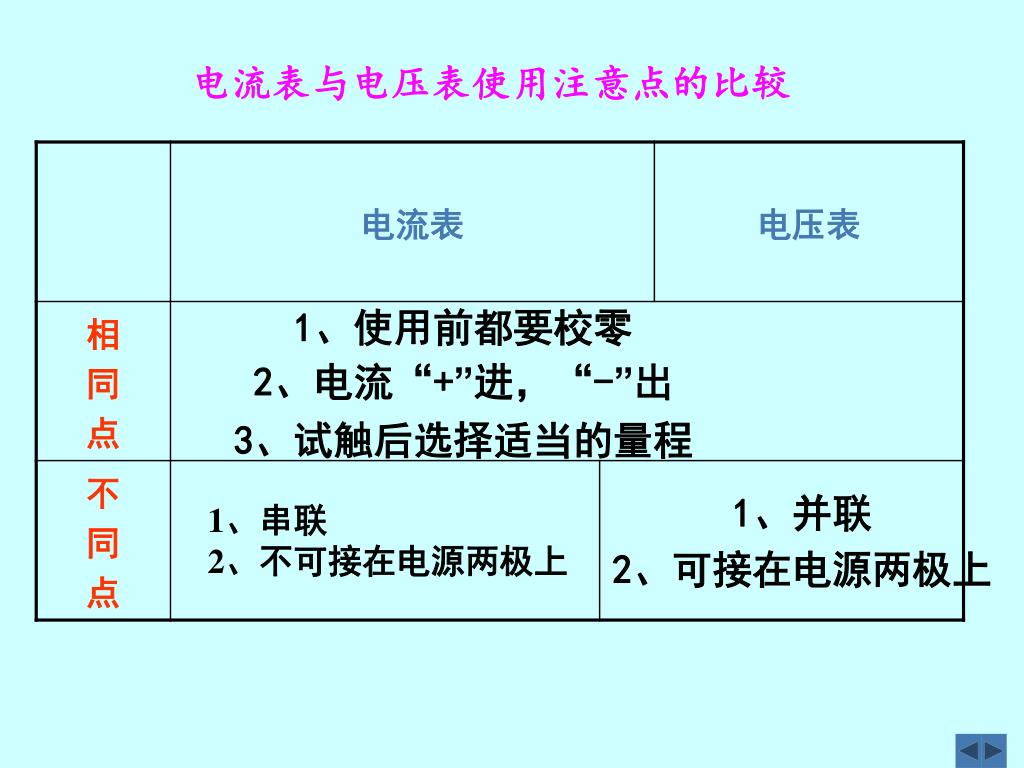

  20. 电流表与电压表使用注意点的比较 1、使用前都要校零 2、电流“+”进，“-”出 3、试触后选择适当的量程 1、并联 2、可接在电源两极上 1、串联 2、不可接在电源两极上

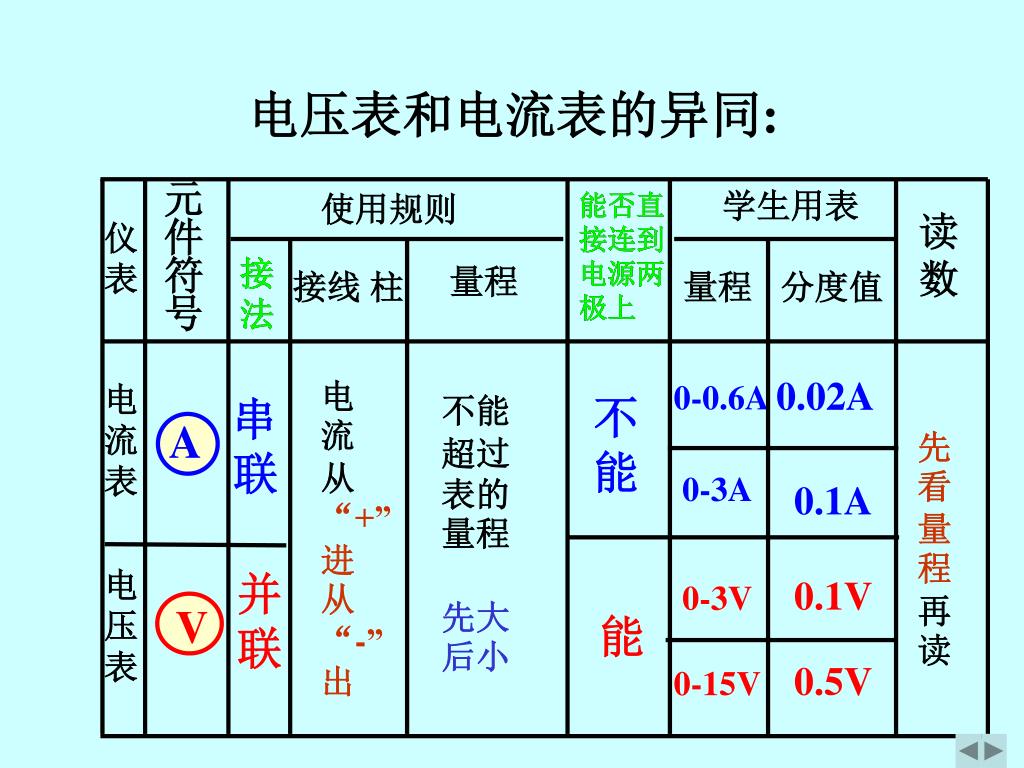

  21. V A 电压表和电流表的异同: 元 件 符 号 学生用表 使用规则 能否直 接连到 电源两 极上 能否直 接连到 电源两 极上 读 数 仪 表 接 法 接 法 量程 接线 柱 量程 分度值 0.02A 电流 从“+” 进从 “-”出 0-0.6A 电 流 表 不能 超过表的量程 先大后小 不 能 串 联 先看 量程 再读 0-3A 0.1A 电 压 表 并 联 0.1V 0-3V 能 0.5V 0-15V

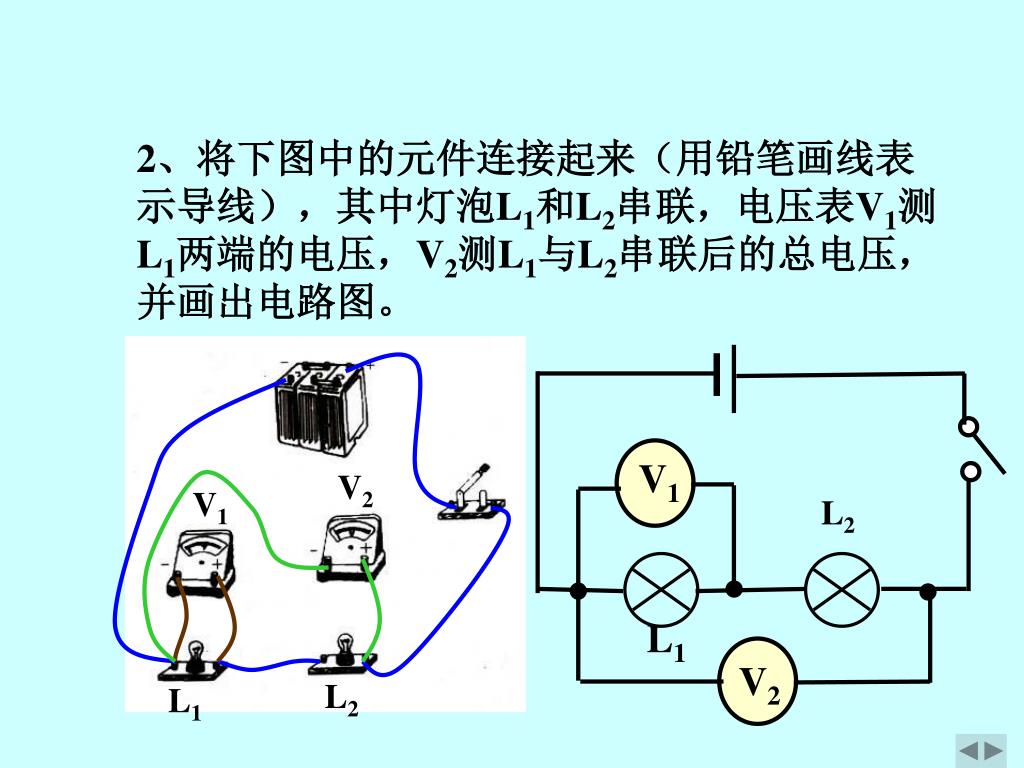

  22. V1 L2 L1 V2 2、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。 V2 V1 L2 L1

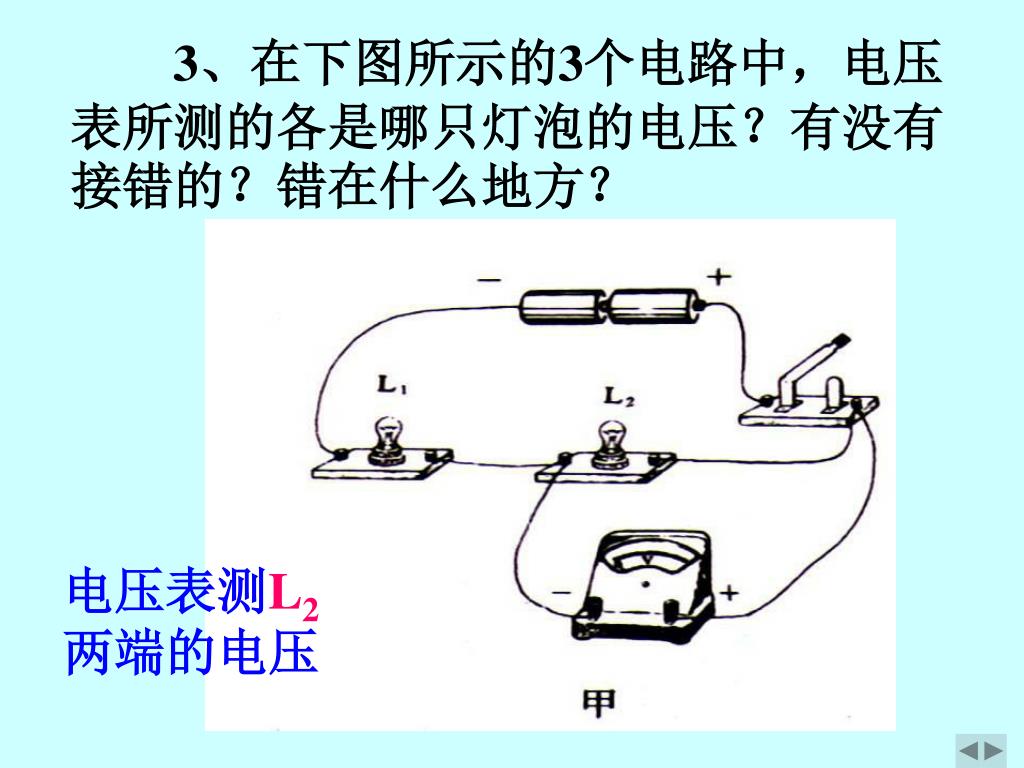

  23. 3、在下图所示的3个电路中，电压表所测的各是哪只灯泡的电压？有没有接错的？错在什么地方？ 电压表测L2 两端的电压

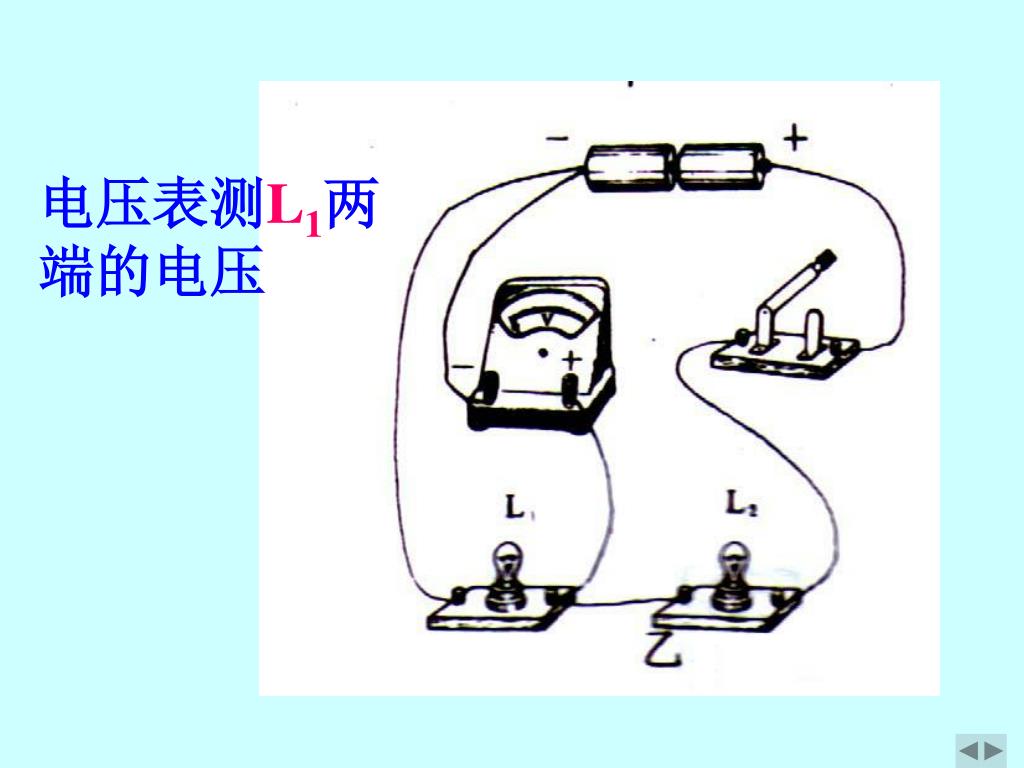

  24. 电压表测L1两端的电压

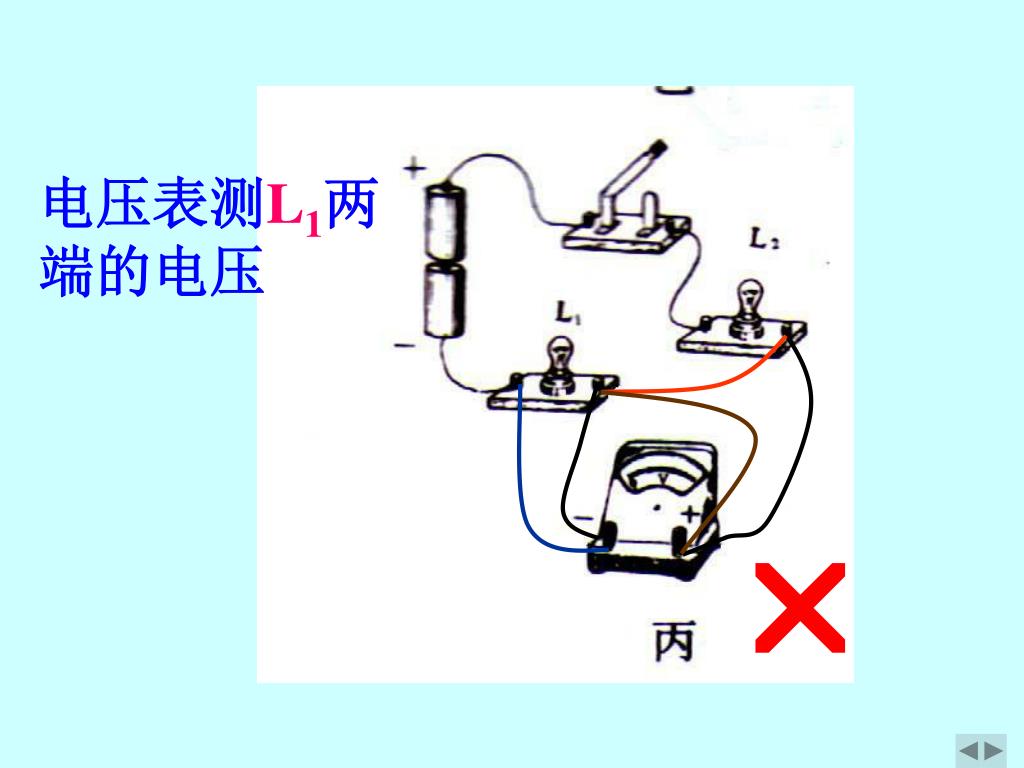

  25. 电压表测L1两端的电压

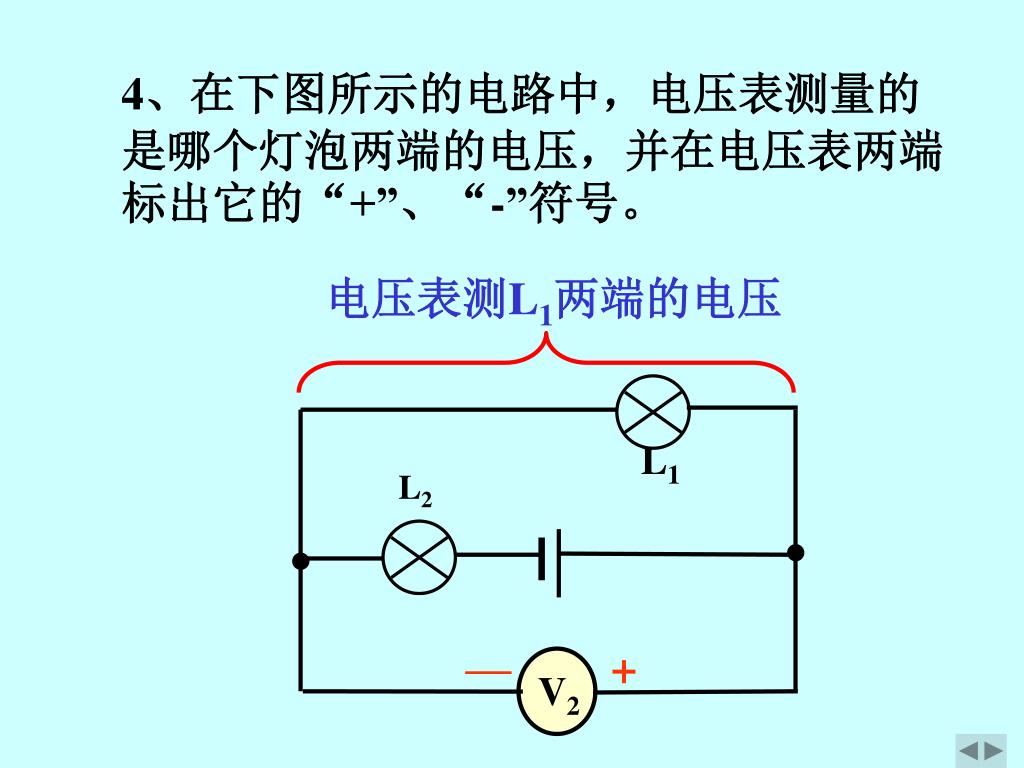

  26. 4、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。4、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。 电压表测L1两端的电压 L1 L2 — + V2

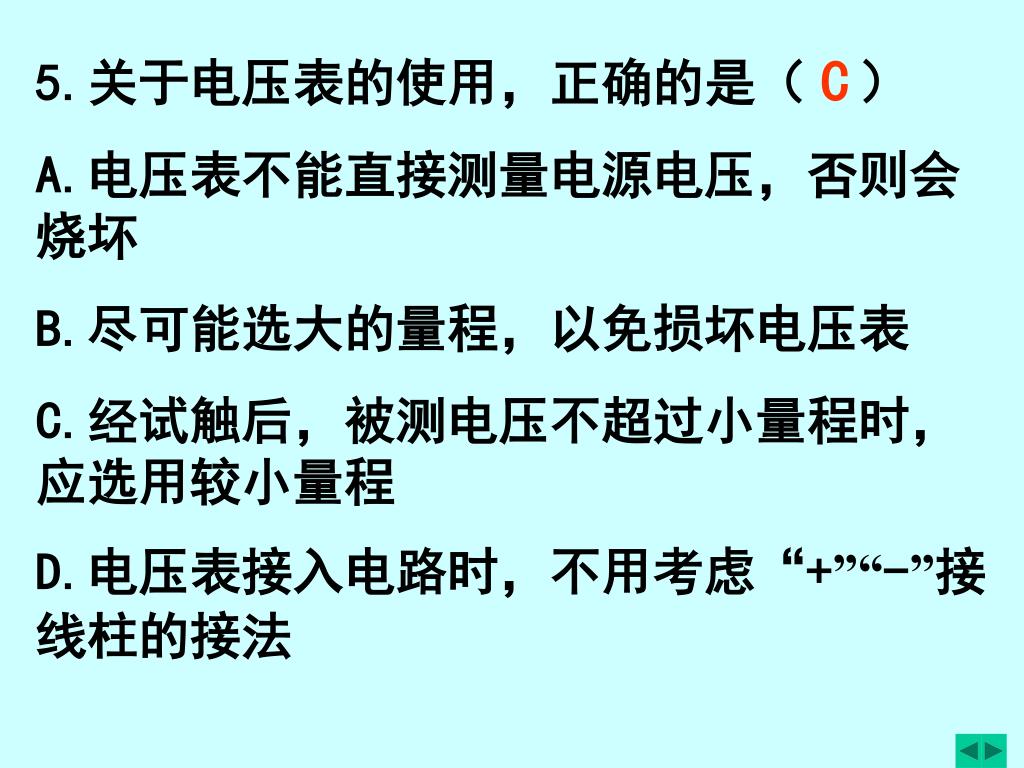

  27. C 5.关于电压表的使用，正确的是（ ） A.电压表不能直接测量电源电压，否则会烧坏 B.尽可能选大的量程，以免损坏电压表 C.经试触后，被测电压不超过小量程时，应选用较小量程 D.电压表接入电路时，不用考虑“+”“-”接线柱的接法

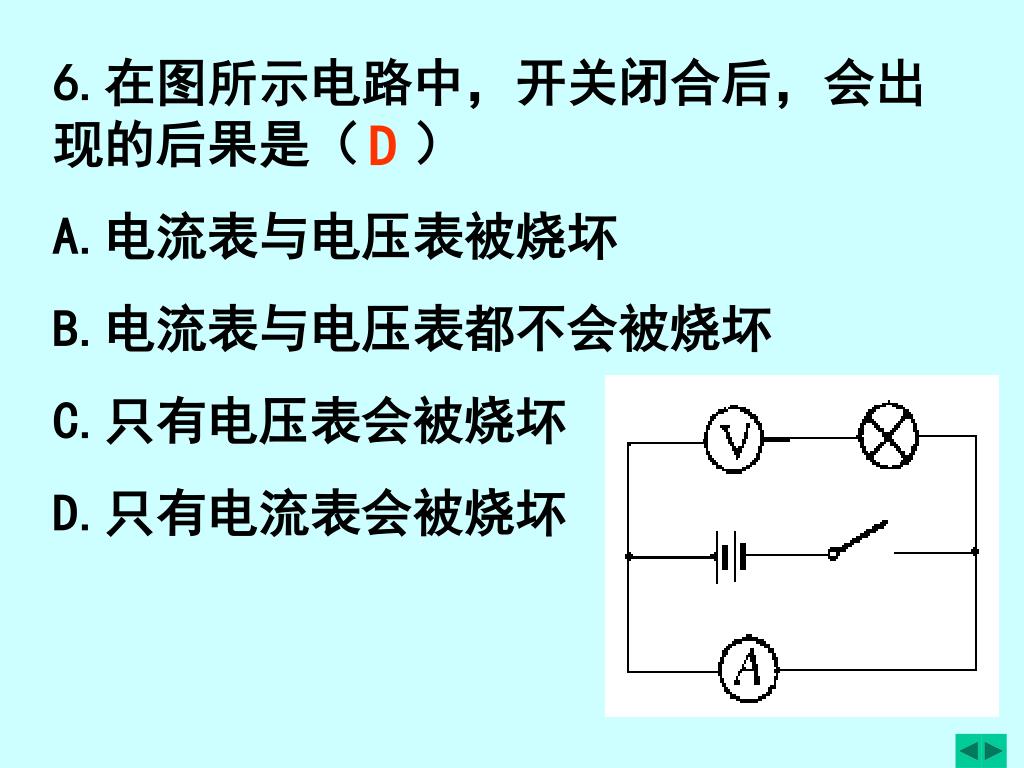

  28. 6.在图所示电路中，开关闭合后，会出现的后果是（ ） A.电流表与电压表被烧坏 B.电流表与电压表都不会被烧坏 C.只有电压表会被烧坏 D.只有电流表会被烧坏 D

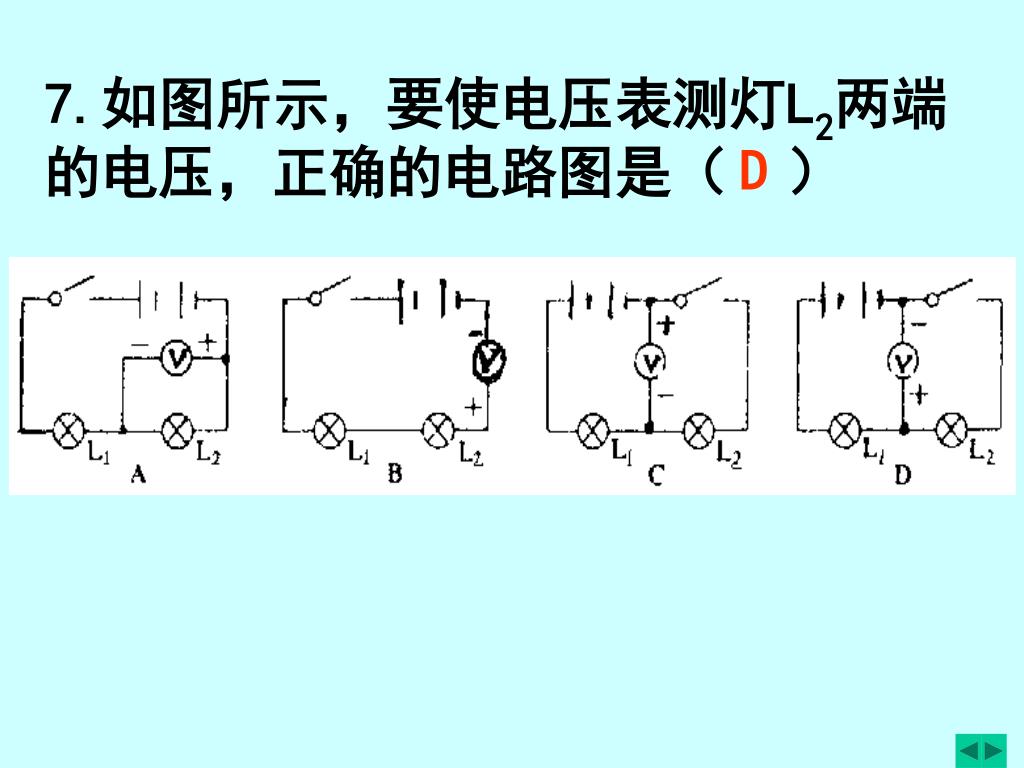

  29. 7.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ） D

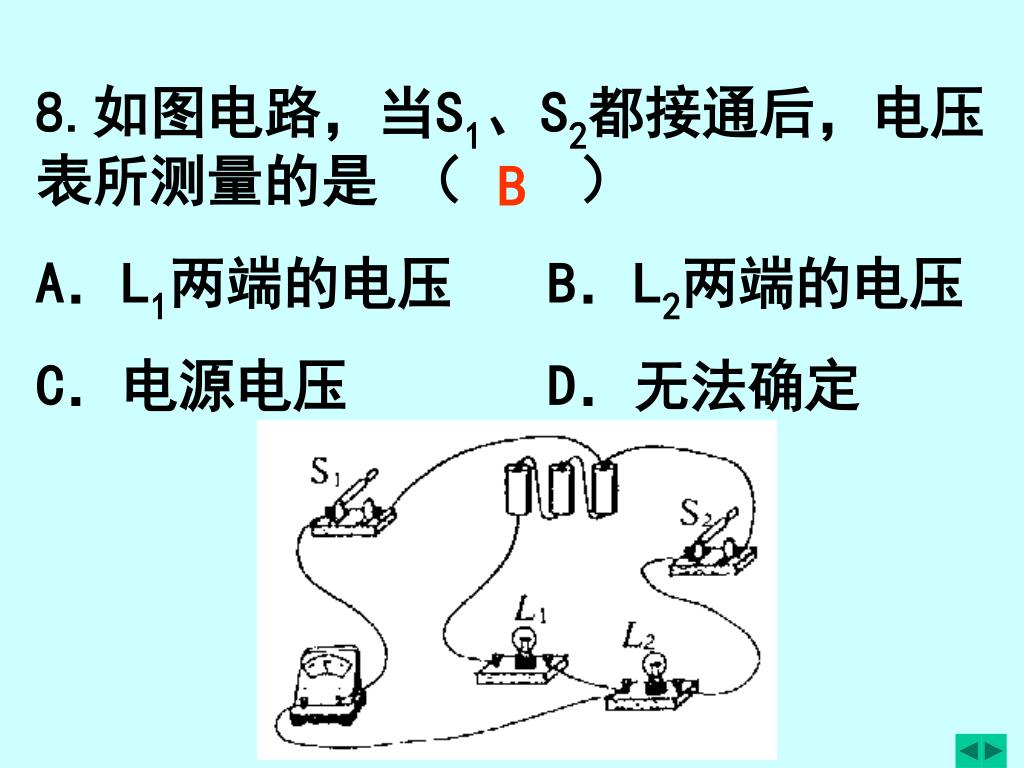

  30. 8.如图电路，当S1、S2都接通后，电压表所测量的是 （ ） A．L1两端的电压 B．L2两端的电压 C．电源电压 D．无法确定 B

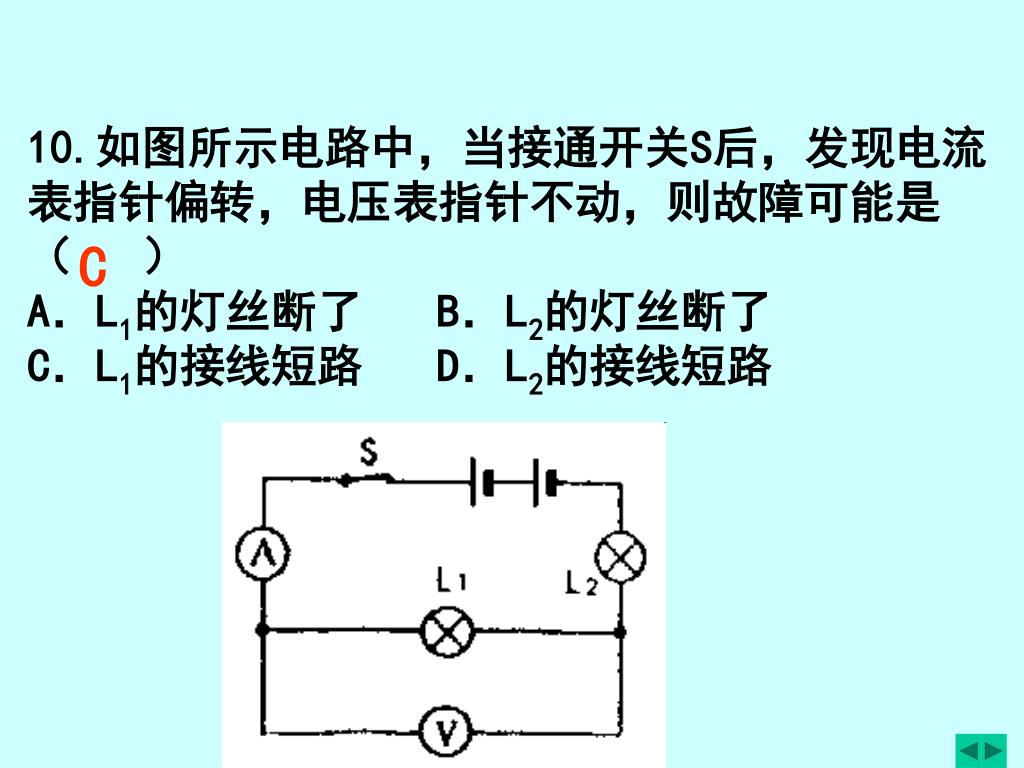

  31. 10.如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ） A．L1的灯丝断了 B．L2的灯丝断了 C．L1的接线短路 D．L2的接线短路 C
