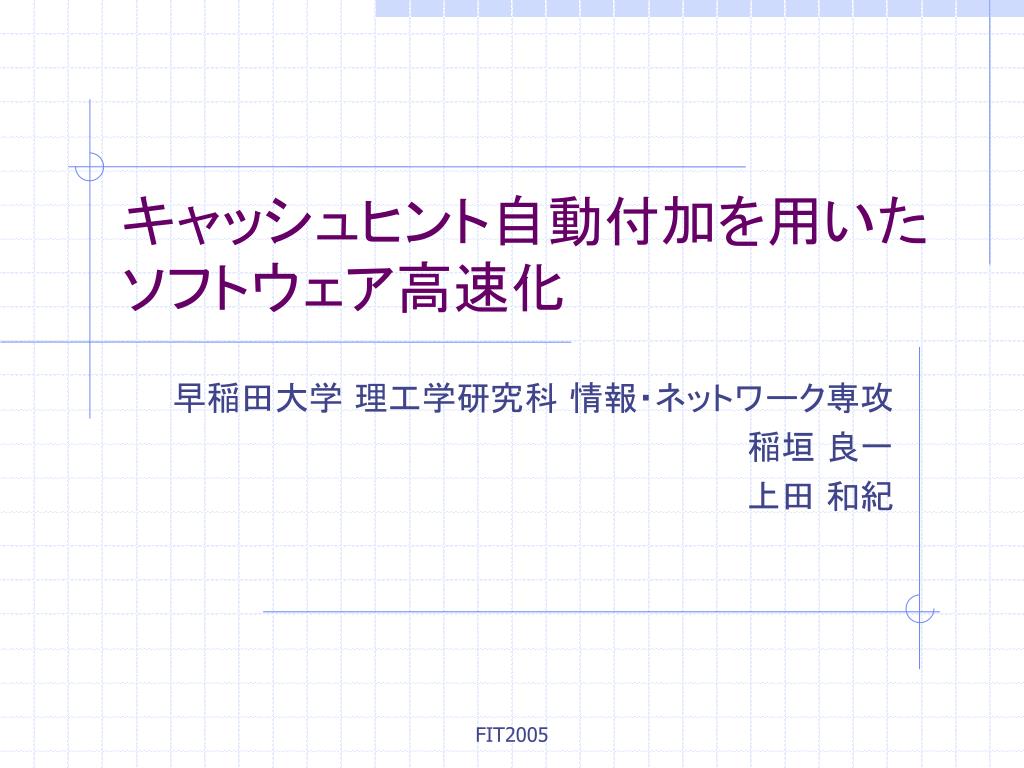

  1. キャッシュヒント自動付加を用いたソフトウェア高速化キャッシュヒント自動付加を用いたソフトウェア高速化 早稲田大学 理工学研究科 情報・ネットワーク専攻 稲垣 良一 上田 和紀 FIT2005

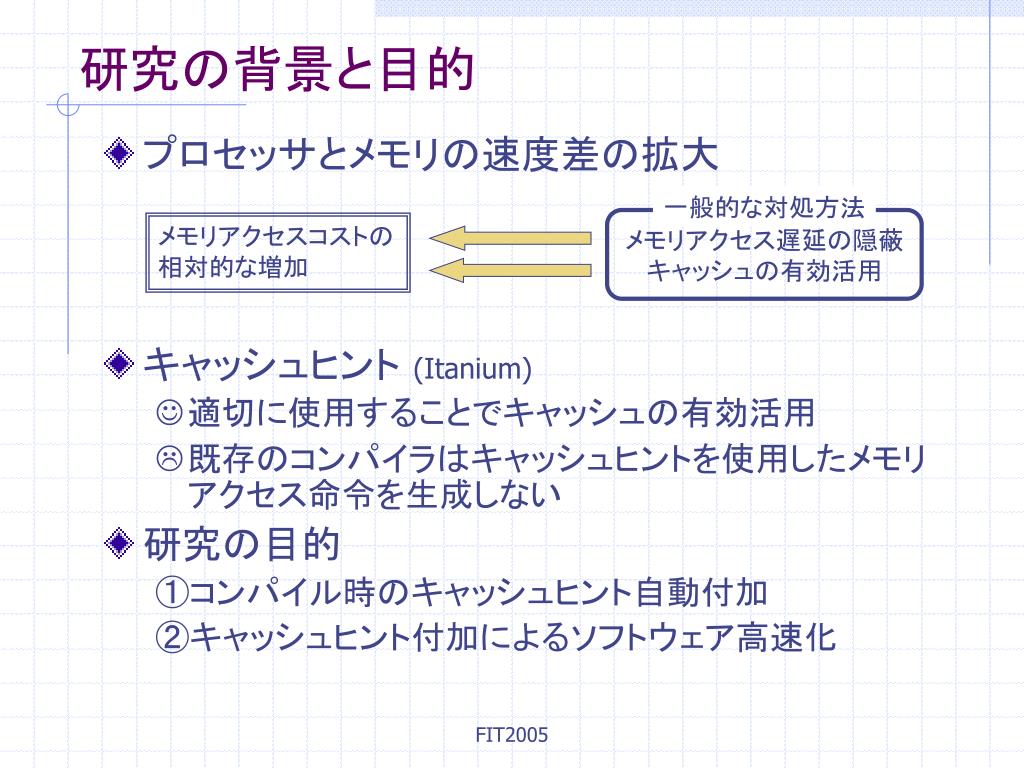

  2. 一般的な対処方法 メモリアクセス遅延の隠蔽 キャッシュの有効活用 メモリアクセスコストの 相対的な増加 研究の背景と目的 • プロセッサとメモリの速度差の拡大 • キャッシュヒント (Itanium) • 適切に使用することでキャッシュの有効活用 • 既存のコンパイラはキャッシュヒントを使用したメモリアクセス命令を生成しない • 研究の目的 ①コンパイル時のキャッシュヒント自動付加 ②キャッシュヒント付加によるソフトウェア高速化 FIT2005

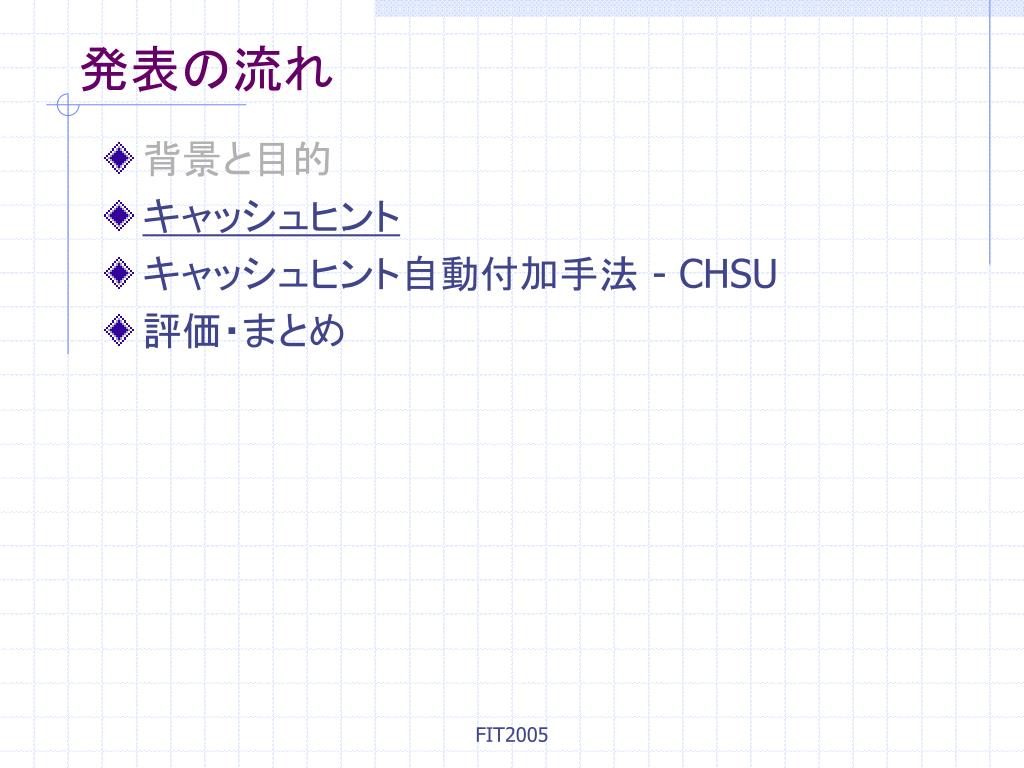

  3. 発表の流れ • 背景と目的 • キャッシュヒント • キャッシュヒント自動付加手法 - CHSU • 評価・まとめ FIT2005

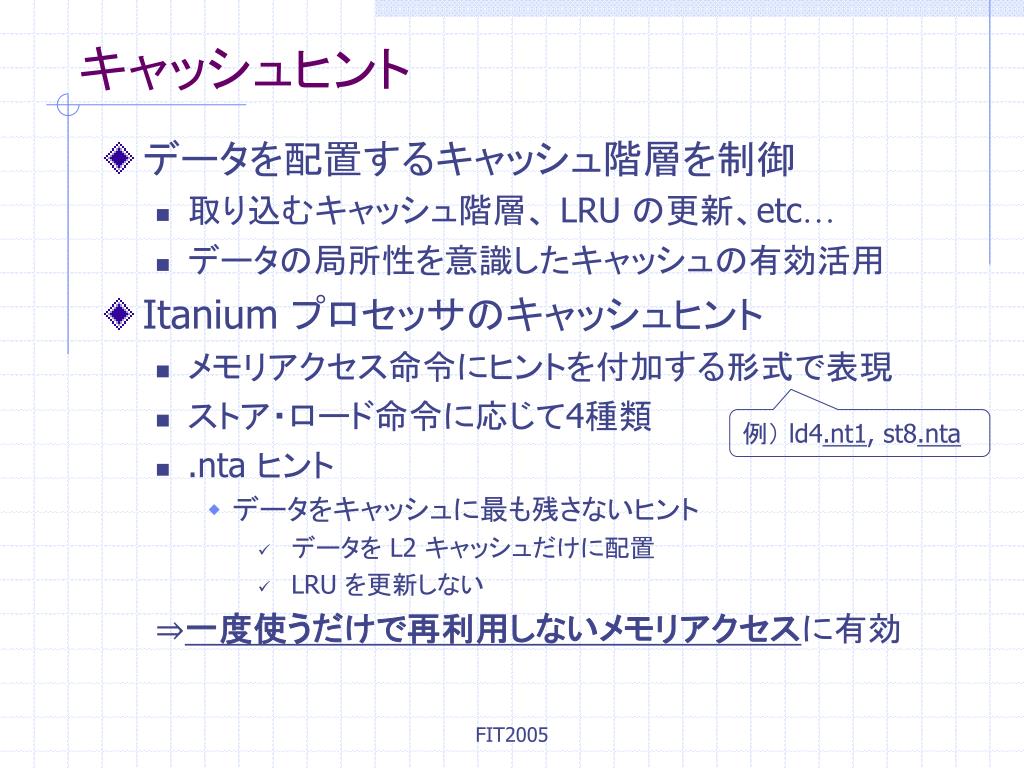

  4. キャッシュヒント • データを配置するキャッシュ階層を制御 • 取り込むキャッシュ階層、 LRU の更新、etc… • データの局所性を意識したキャッシュの有効活用 • Itanium プロセッサのキャッシュヒント • メモリアクセス命令にヒントを付加する形式で表現 • ストア・ロード命令に応じて4種類 • .nta ヒント • データをキャッシュに最も残さないヒント • データを L2 キャッシュだけに配置 • LRU を更新しない ⇒一度使うだけで再利用しないメモリアクセスに有効 例） ld4.nt1, st8.nta FIT2005

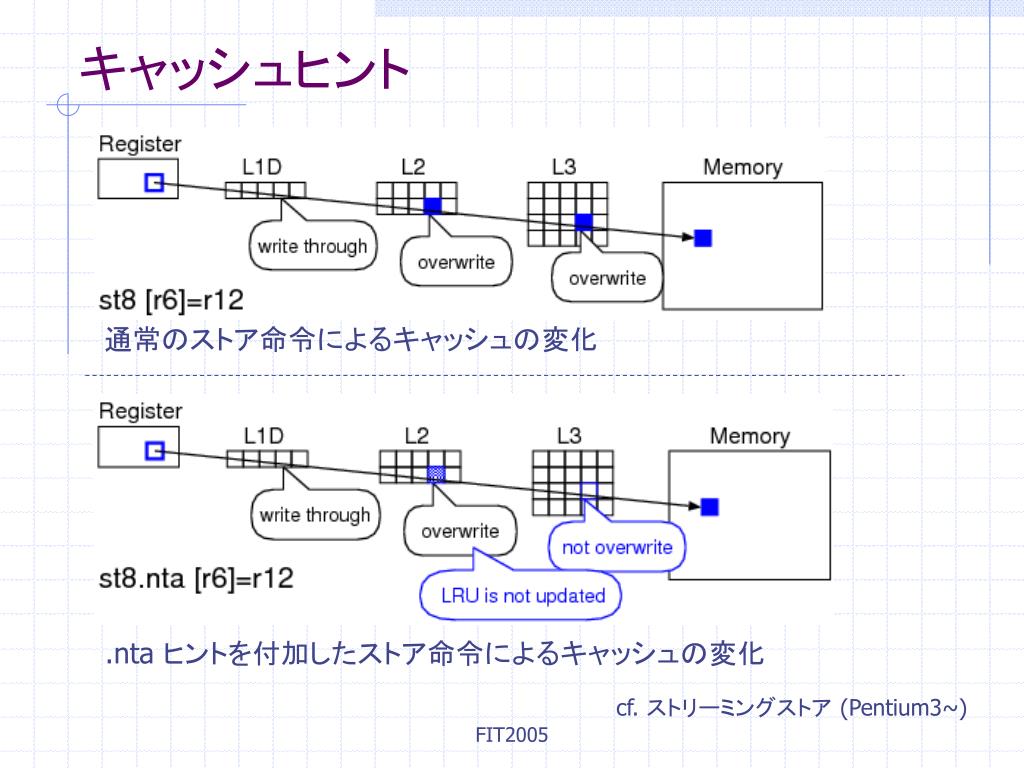

  5. 通常のストア命令によるキャッシュの変化 .nta ヒントを付加したストア命令によるキャッシュの変化 キャッシュヒント cf. ストリーミングストア (Pentium3~) FIT2005

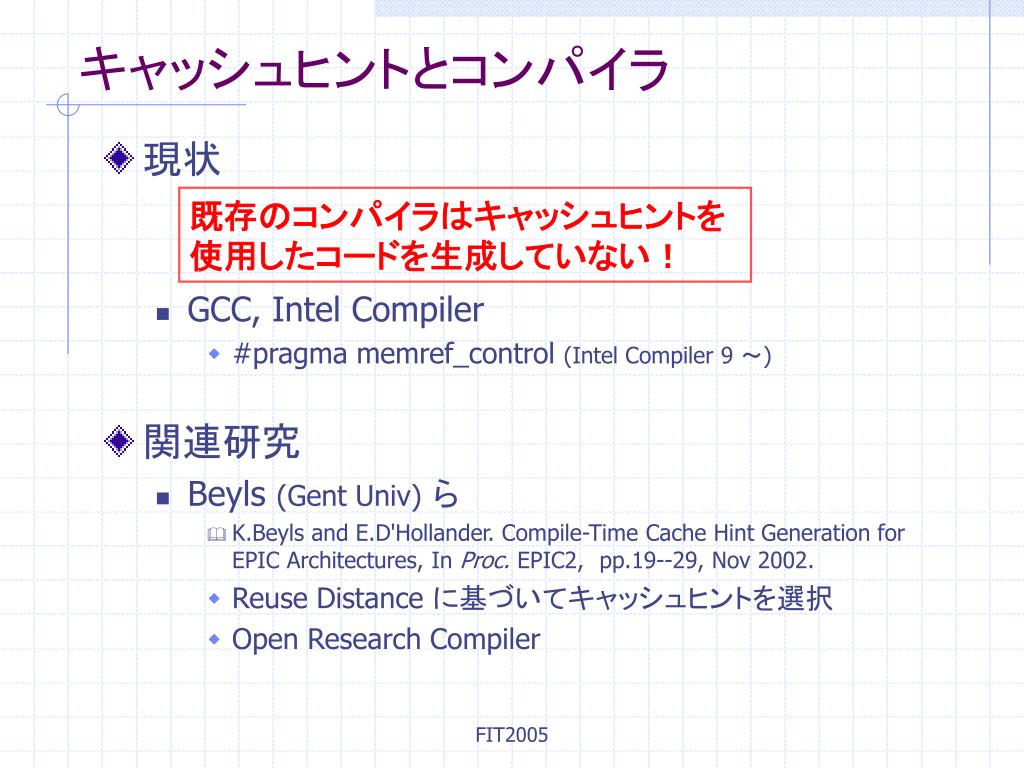

  6. キャッシュヒントとコンパイラ • 現状 • GCC, Intel Compiler • #pragma memref_control (Intel Compiler 9 ～) • 関連研究 • Beyls (Gent Univ)ら • K.Beyls and E.D'Hollander. Compile-Time Cache Hint Generation for EPIC Architectures, In Proc. EPIC2,　pp.19--29, Nov 2002. • Reuse Distance に基づいてキャッシュヒントを選択 • Open Research Compiler 既存のコンパイラはキャッシュヒントを使用したコードを生成していない！ FIT2005

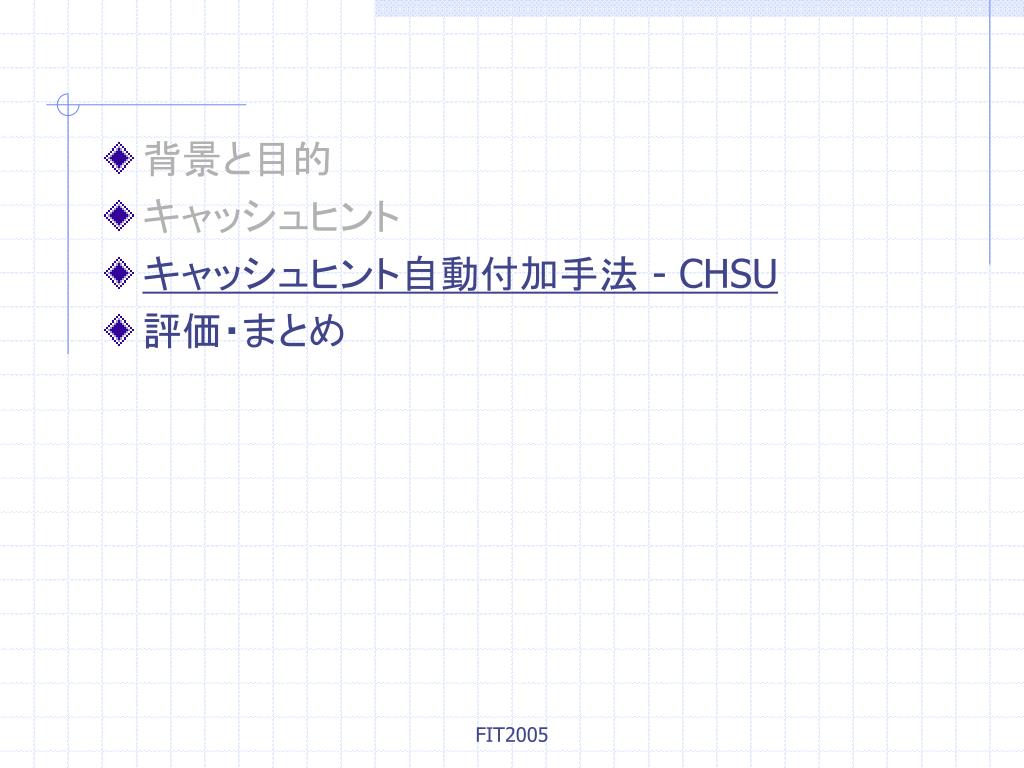

  7. 背景と目的 • キャッシュヒント • キャッシュヒント自動付加手法 - CHSU • 評価・まとめ FIT2005

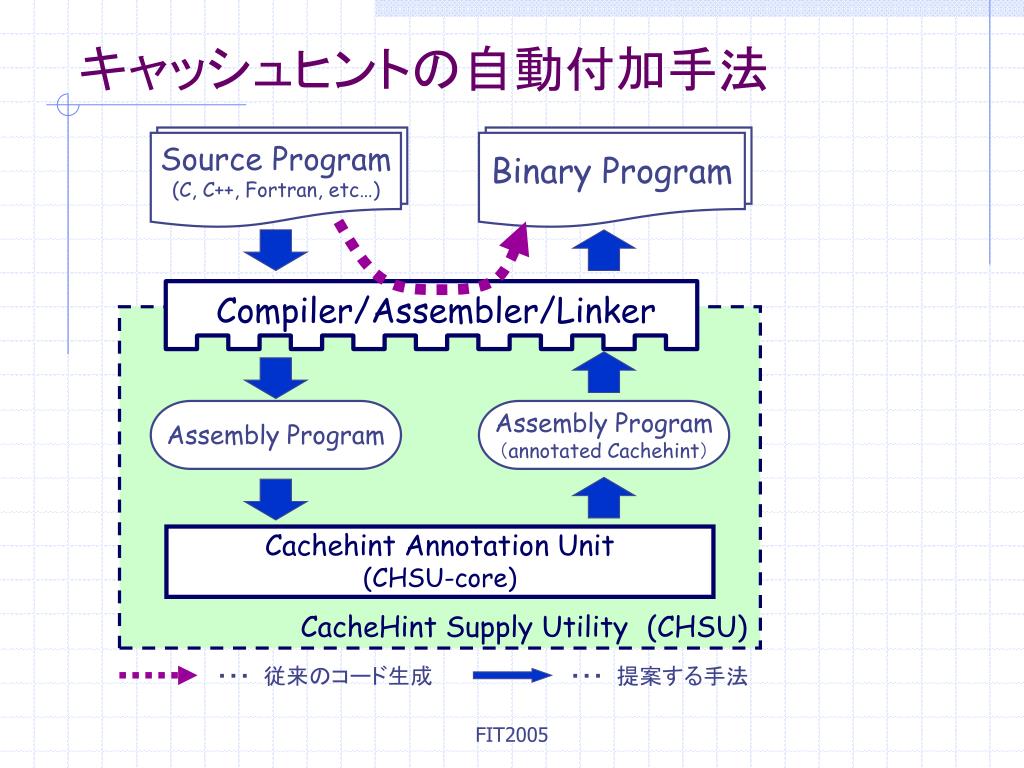

  8. Source Program (C, C++, Fortran, etc…) Binary Program Compiler/Assembler/Linker Assembly Program Assembly Program （annotated Cachehint） Cachehint Annotation Unit (CHSU-core) CacheHint Supply Utility(CHSU) ・・・ 従来のコード生成 ・・・ 提案する手法 キャッシュヒントの自動付加手法 FIT2005

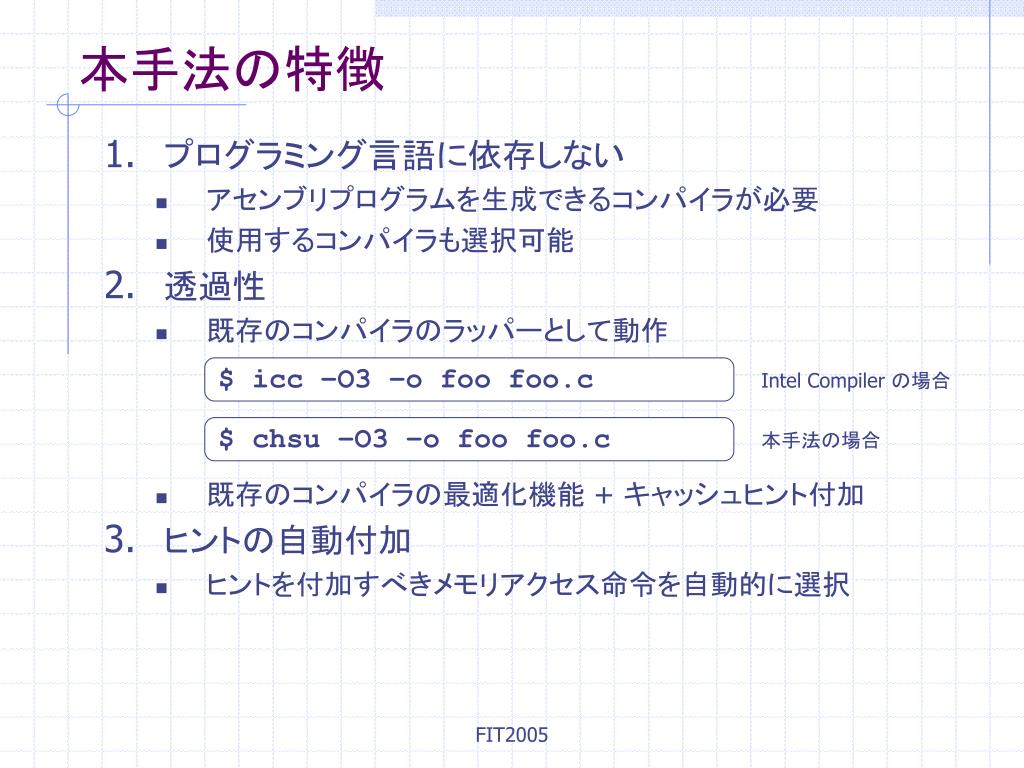

  9. $ icc –O3 –o foo foo.c Intel Compiler の場合 $ chsu –O3 –o foo foo.c 本手法の場合 本手法の特徴 • プログラミング言語に依存しない • アセンブリプログラムを生成できるコンパイラが必要 • 使用するコンパイラも選択可能 • 透過性 • 既存のコンパイラのラッパーとして動作 • 既存のコンパイラの最適化機能 + キャッシュヒント付加 • ヒントの自動付加 • ヒントを付加すべきメモリアクセス命令を自動的に選択 FIT2005

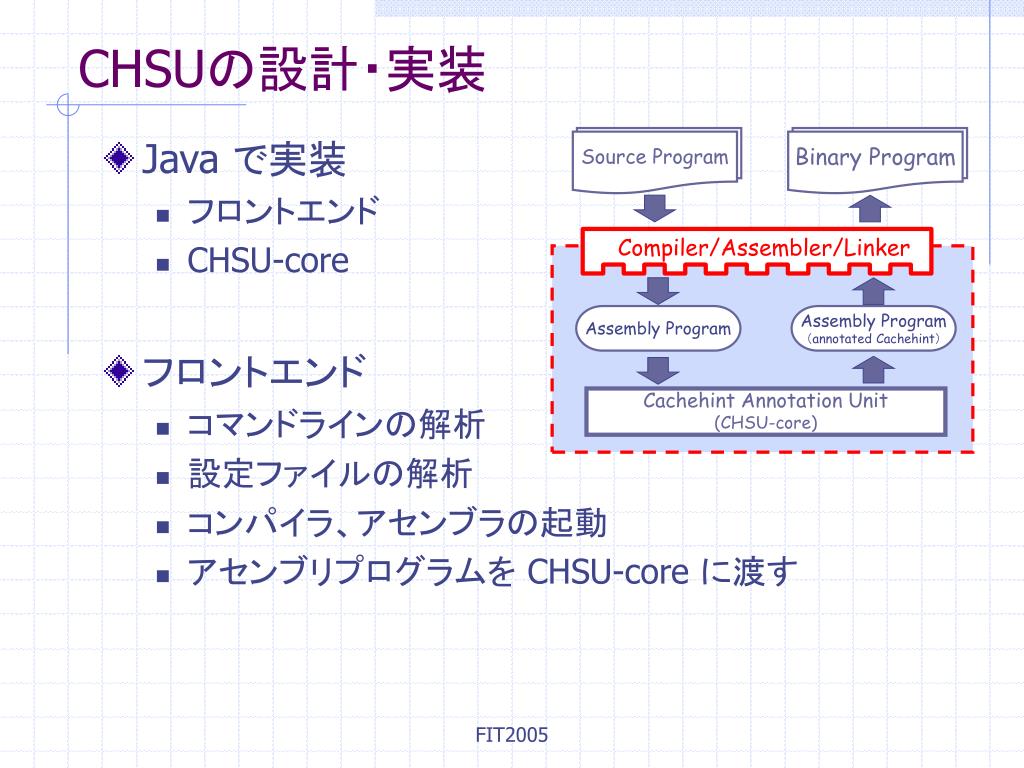

  10. Source Program Binary Program Compiler/Assembler/Linker Assembly Program Assembly Program （annotated Cachehint） Cachehint Annotation Unit (CHSU-core) CHSUの設計・実装 • Java で実装 • フロントエンド • CHSU-core • フロントエンド • コマンドラインの解析 • 設定ファイルの解析 • コンパイラ、アセンブラの起動 • アセンブリプログラムを CHSU-core に渡す FIT2005

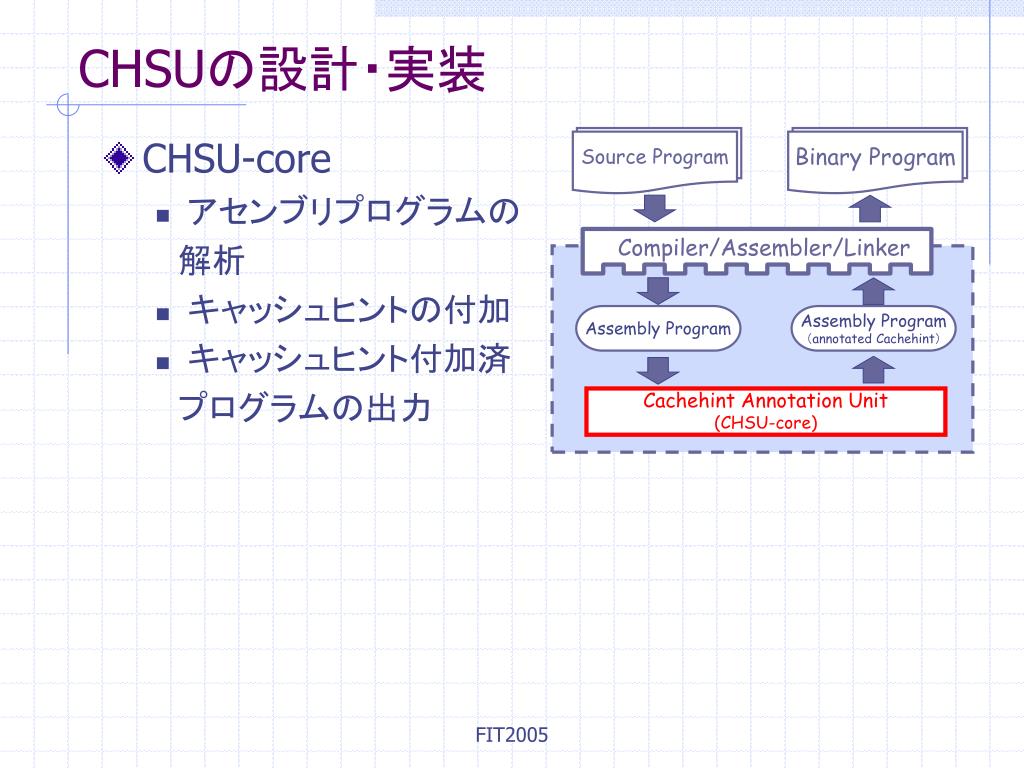

  11. Compiler/Assembler/Linker Assembly Program Assembly Program （annotated Cachehint） Source Program Binary Program Cachehint Annotation Unit (CHSU-core) CHSUの設計・実装 • CHSU-core • アセンブリプログラムの 　解析 • キャッシュヒントの付加 • キャッシュヒント付加済 　プログラムの出力 FIT2005

  12. Program Block Procedure Block Block Block Block Block Procedure Block Block Block アセンブリプログラムの解析 • 3階層のデータ構造に分類 • Program - プログラム • Procedure - プロシージャ • Block –アセンブリプログラム中のラベルで区切られる部分 • 以降の解析は Procedure 単位で行う Block 単位で保持する情報 　プログラム原文、命令の種類・数、 　分岐先、etc… FIT2005

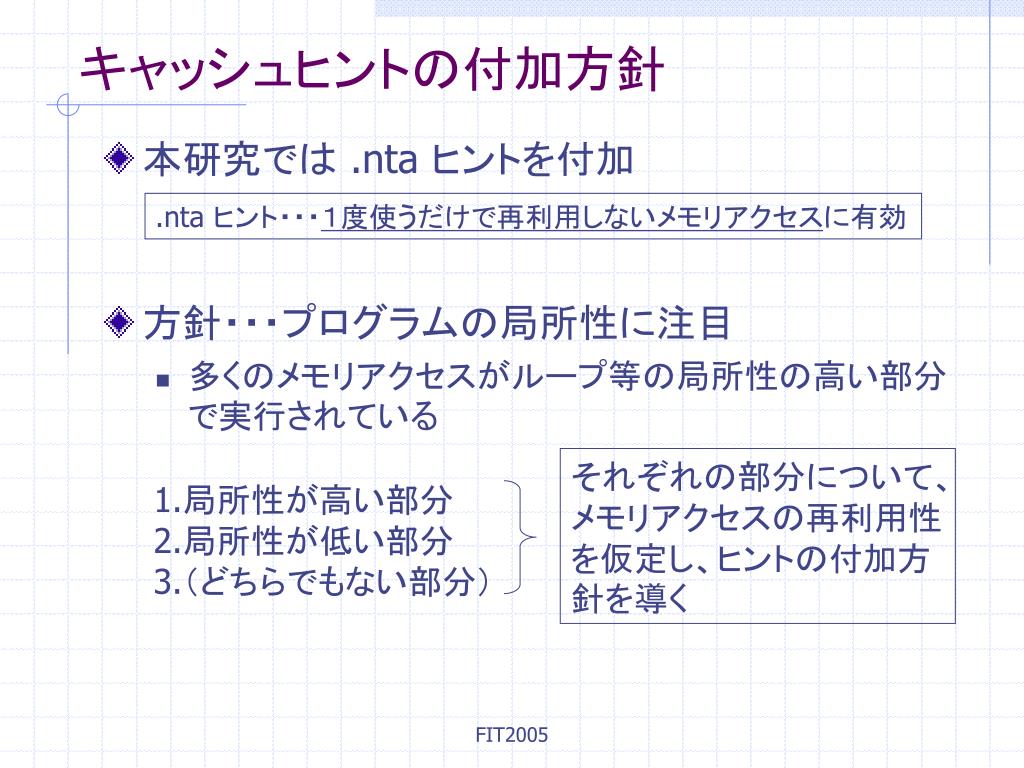

  13. キャッシュヒントの付加方針 • 本研究では .nta ヒントを付加 • 方針・・・プログラムの局所性に注目 • 多くのメモリアクセスがループ等の局所性の高い部分で実行されている .nta ヒント・・・１度使うだけで再利用しないメモリアクセスに有効 それぞれの部分について、メモリアクセスの再利用性を仮定し、ヒントの付加方針を導く 1.局所性が高い部分 2.局所性が低い部分 3.（どちらでもない部分） FIT2005

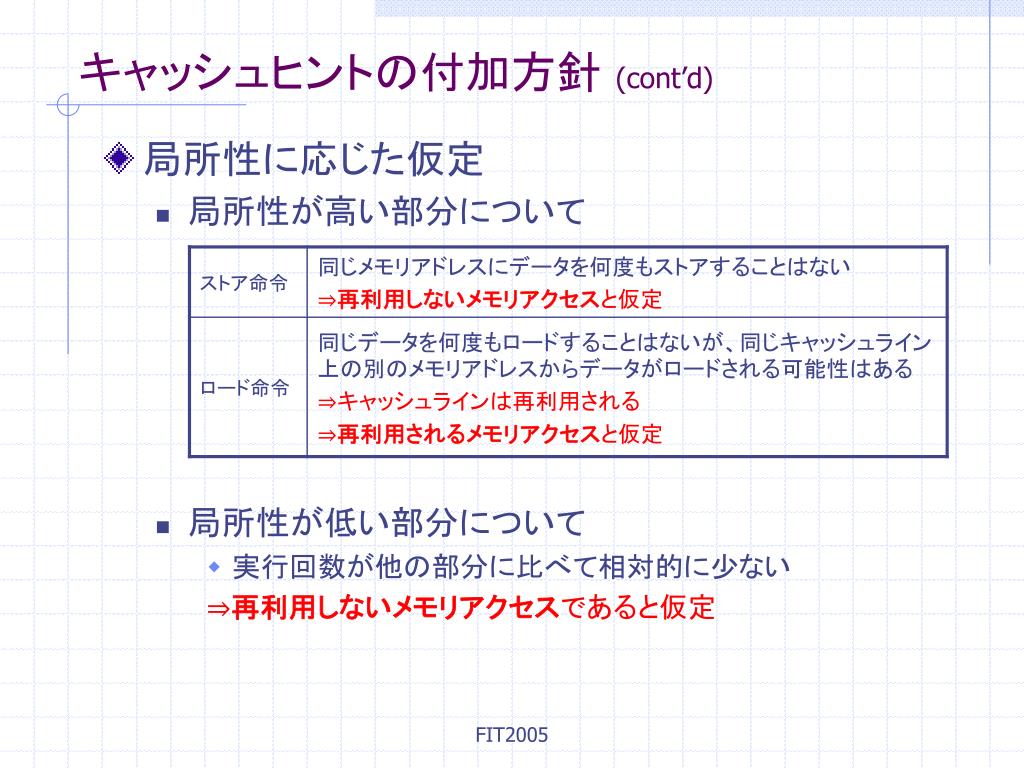

  14. キャッシュヒントの付加方針 (cont’d) • 局所性に応じた仮定 • 局所性が高い部分について • 局所性が低い部分について • 実行回数が他の部分に比べて相対的に少ない ⇒再利用しないメモリアクセスであると仮定 FIT2005

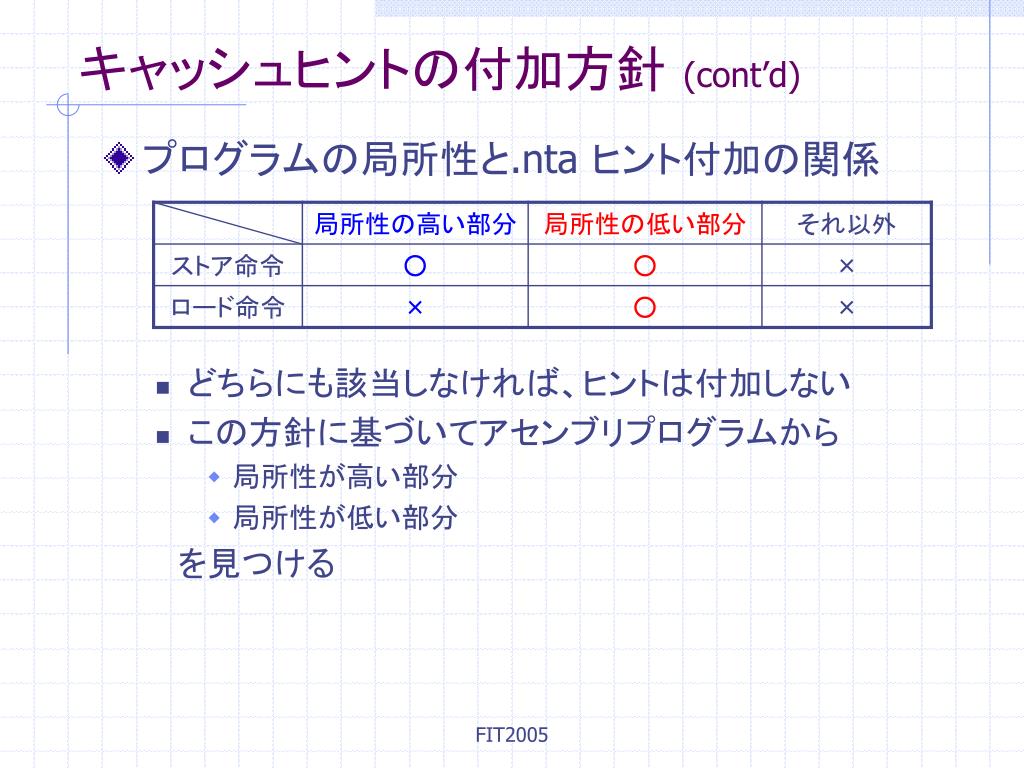

  15. キャッシュヒントの付加方針 (cont’d) • プログラムの局所性と.nta ヒント付加の関係 • どちらにも該当しなければ、ヒントは付加しない • この方針に基づいてアセンブリプログラムから • 局所性が高い部分 • 局所性が低い部分 　を見つける FIT2005

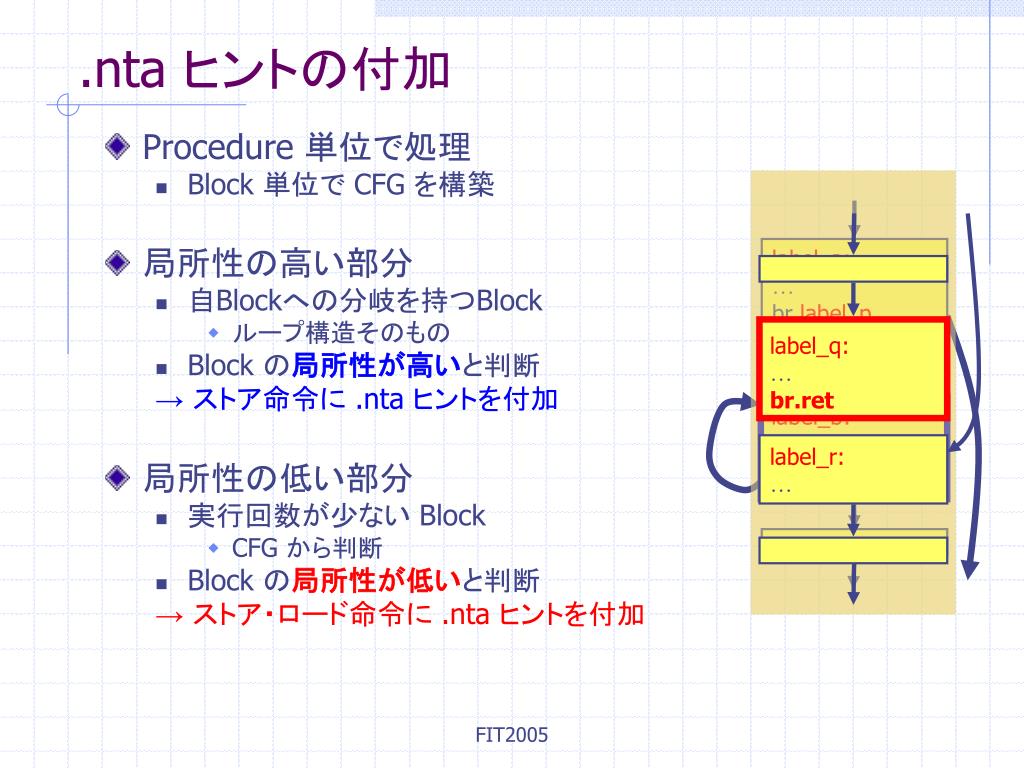

  16. label_a: … br label_p … label_q: … br.ret label_b: … br　label_b label_r: … .nta ヒントの付加 • Procedure 単位で処理 • Block 単位で CFG を構築 • 局所性の高い部分 • 自Blockへの分岐を持つBlock • ループ構造そのもの • Block の局所性が高いと判断 → ストア命令に .nta ヒントを付加 • 局所性の低い部分 • 実行回数が少ない Block • CFG から判断 • Block の局所性が低いと判断 → ストア・ロード命令に .nta ヒントを付加 FIT2005

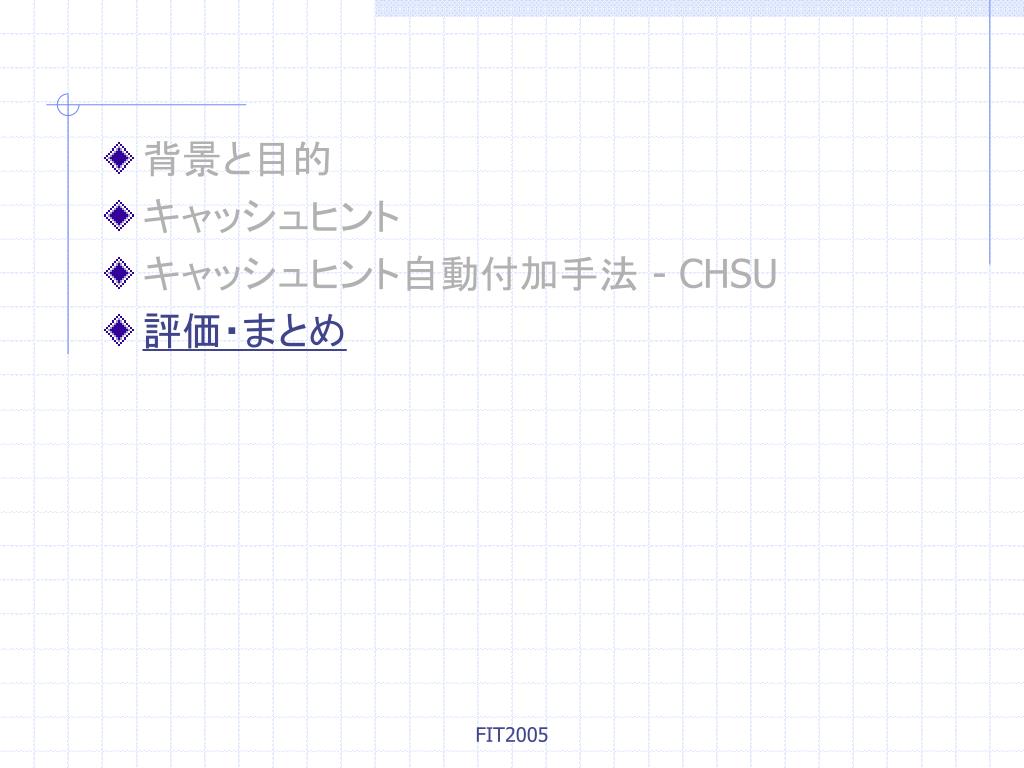

  17. 背景と目的 • キャッシュヒント • キャッシュヒント自動付加手法 - CHSU • 評価・まとめ FIT2005

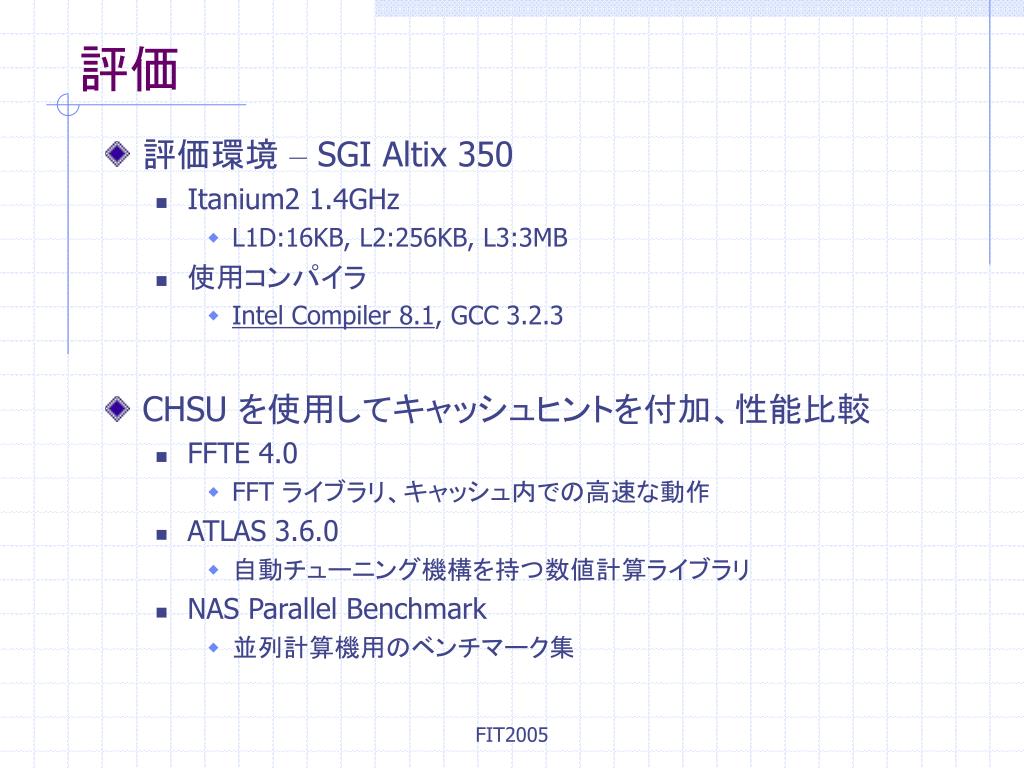

  18. 評価 • 評価環境 –SGI Altix 350 • Itanium2 1.4GHz • L1D:16KB, L2:256KB, L3:3MB • 使用コンパイラ • Intel Compiler 8.1, GCC 3.2.3 • CHSU を使用してキャッシュヒントを付加、性能比較 • FFTE 4.0 • FFT ライブラリ、キャッシュ内での高速な動作 • ATLAS 3.6.0 • 自動チューニング機構を持つ数値計算ライブラリ • NAS Parallel Benchmark • 並列計算機用のベンチマーク集 FIT2005

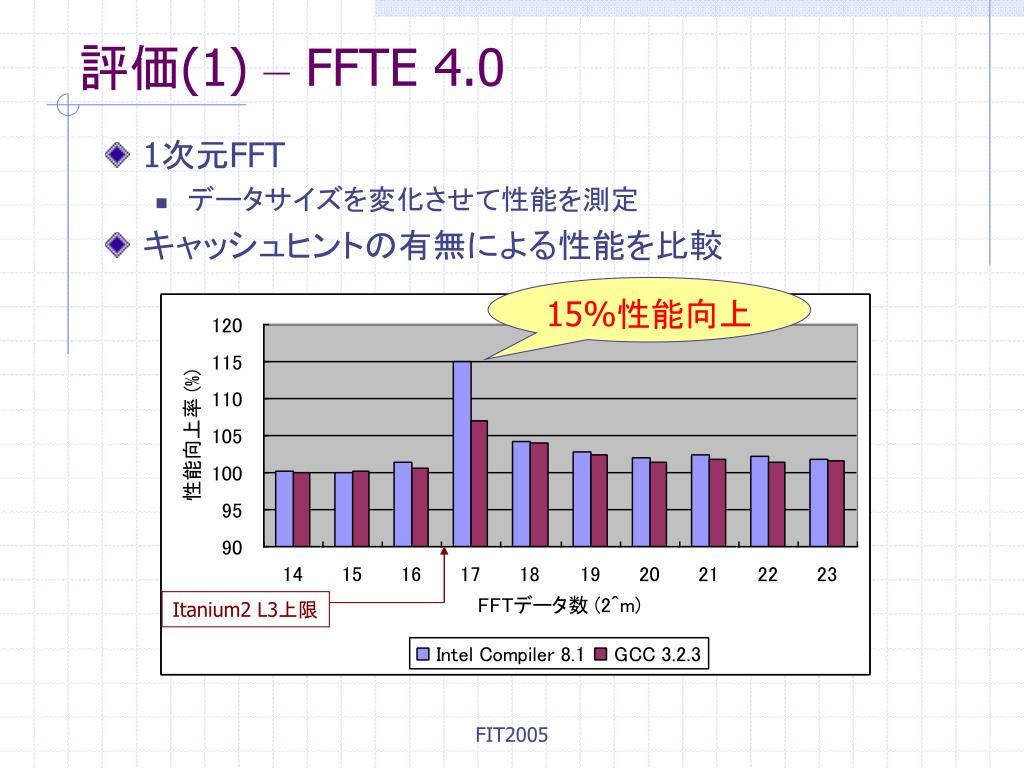

  19. Itanium2 L3上限 評価(1) –FFTE 4.0 • 1次元FFT • データサイズを変化させて性能を測定 • キャッシュヒントの有無による性能を比較 15%性能向上 FIT2005

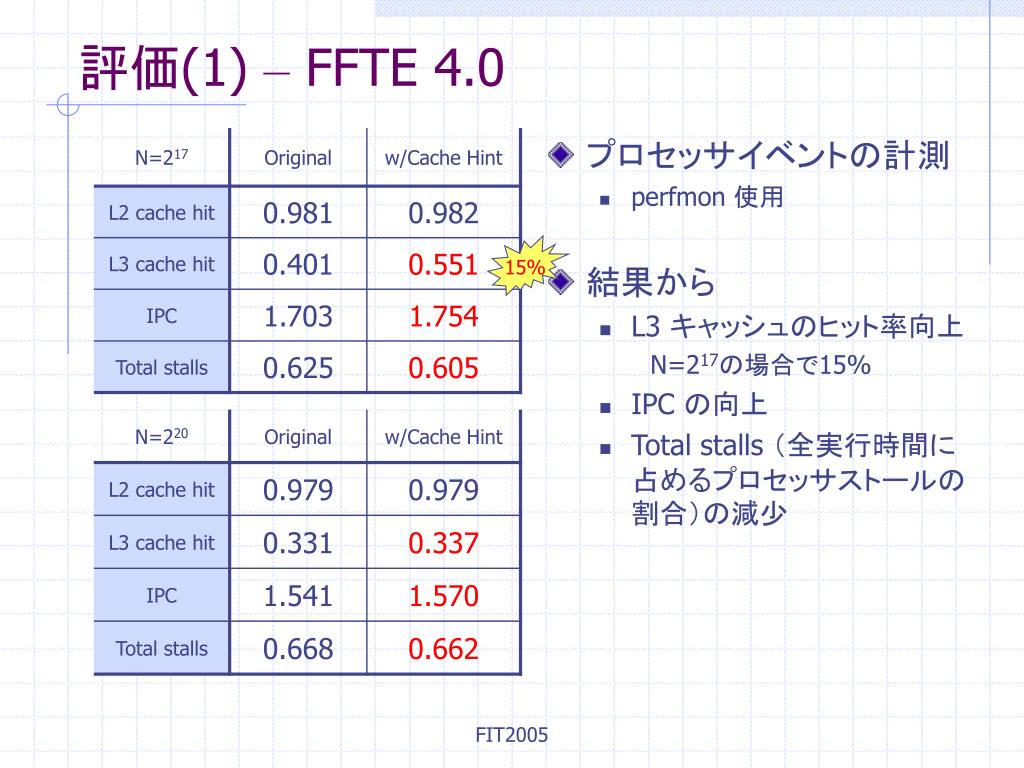

  20. 評価(1) –FFTE 4.0 • プロセッサイベントの計測 • perfmon 使用 • 結果から • L3 キャッシュのヒット率向上 N=217の場合で15% • IPC の向上 • Total stalls （全実行時間に占めるプロセッサストールの割合）の減少 15% FIT2005

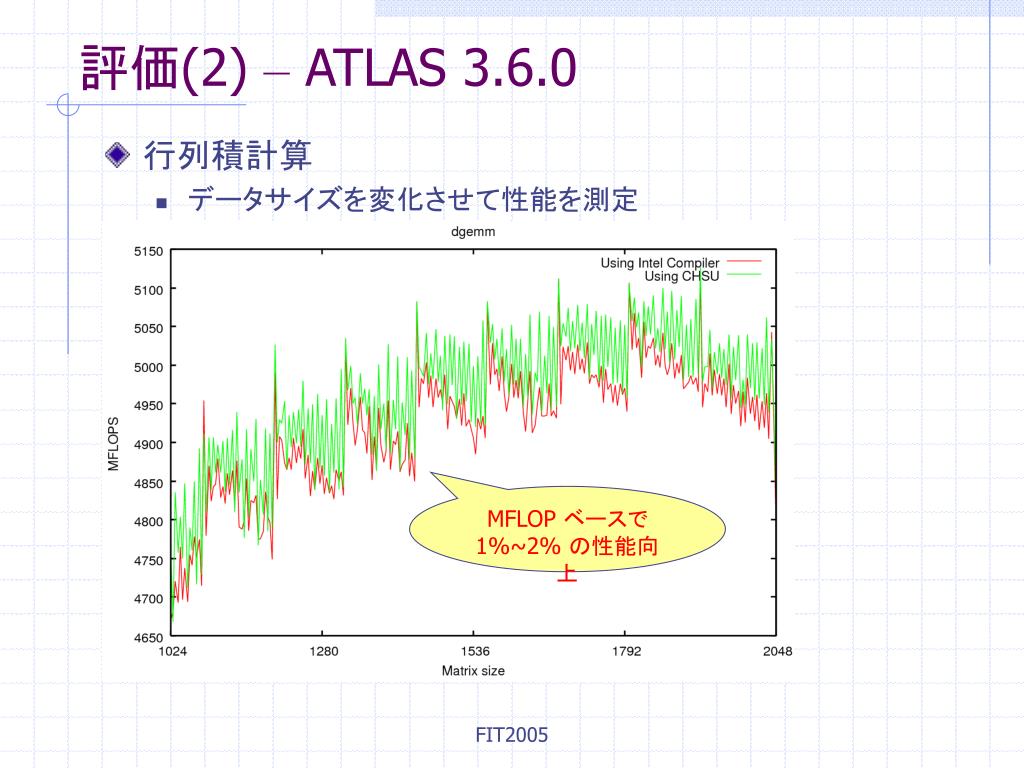

  21. MFLOP ベースで 1%~2% の性能向上 評価(2) –ATLAS 3.6.0 • 行列積計算 • データサイズを変化させて性能を測定 FIT2005

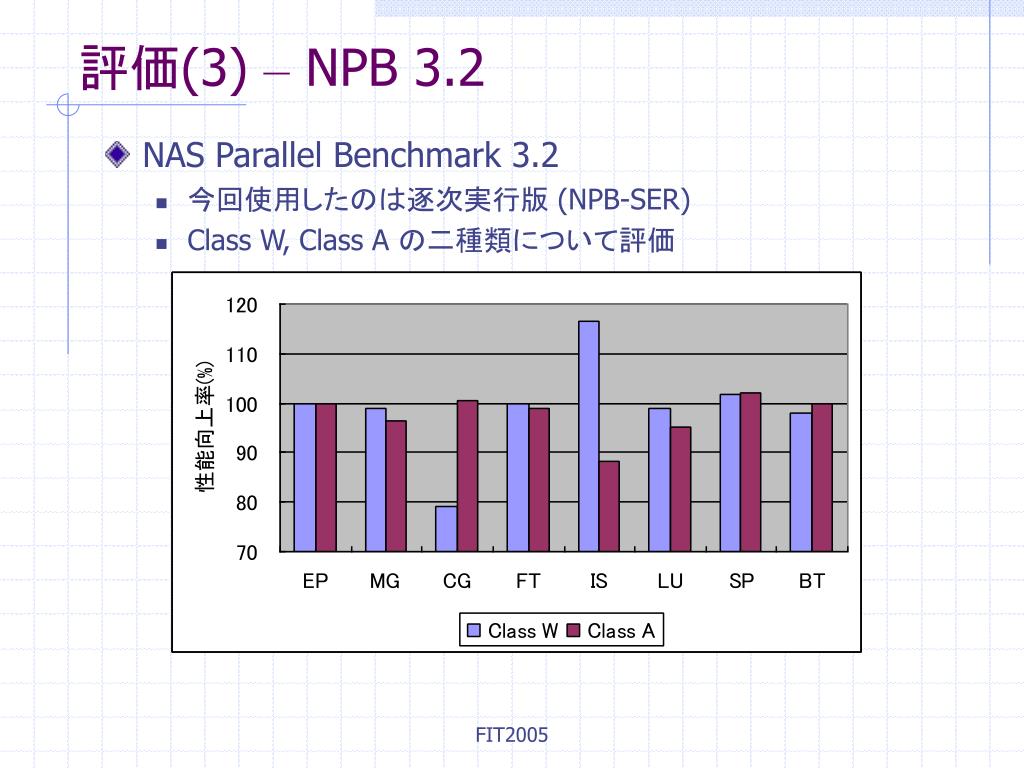

  22. 評価(3) – NPB 3.2 • NAS Parallel Benchmark 3.2 • 今回使用したのは逐次実行版 (NPB-SER) • Class W, Class A の二種類について評価 FIT2005

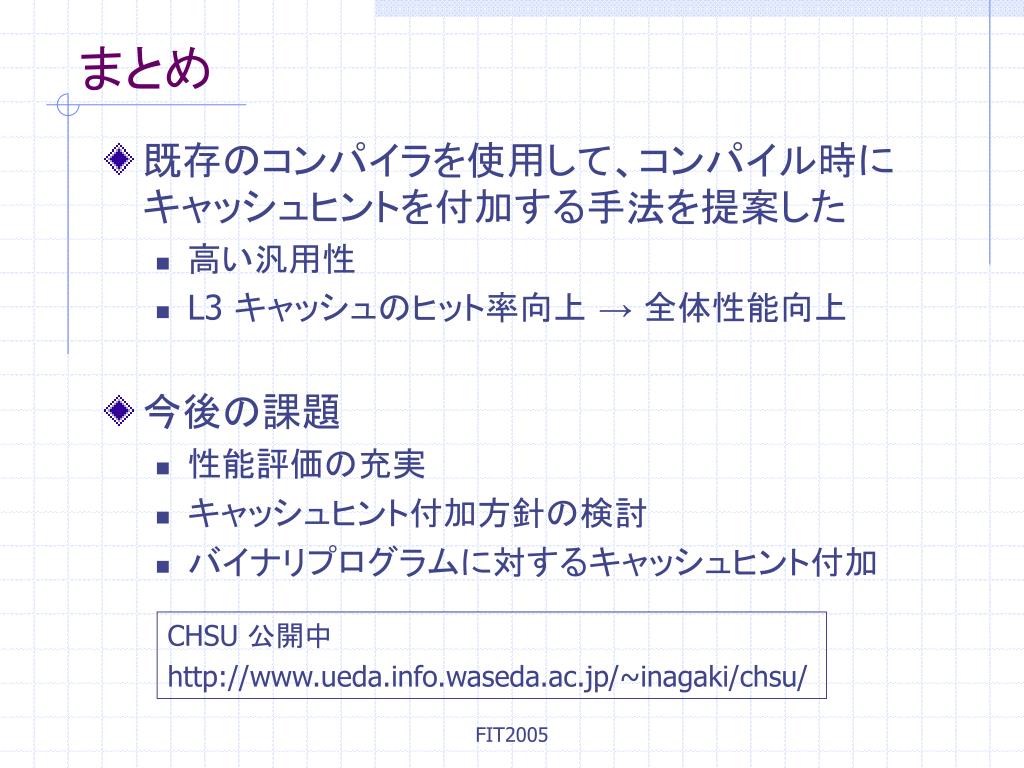

  23. まとめ • 既存のコンパイラを使用して、コンパイル時にキャッシュヒントを付加する手法を提案した • 高い汎用性 • L3 キャッシュのヒット率向上 → 全体性能向上 • 今後の課題 • 性能評価の充実 • キャッシュヒント付加方針の検討 • バイナリプログラムに対するキャッシュヒント付加 CHSU 公開中 http://www.ueda.info.waseda.ac.jp/~inagaki/chsu/ FIT2005
