  1. TRANSİSTÖR Alper Tan Yıldız 202011405039

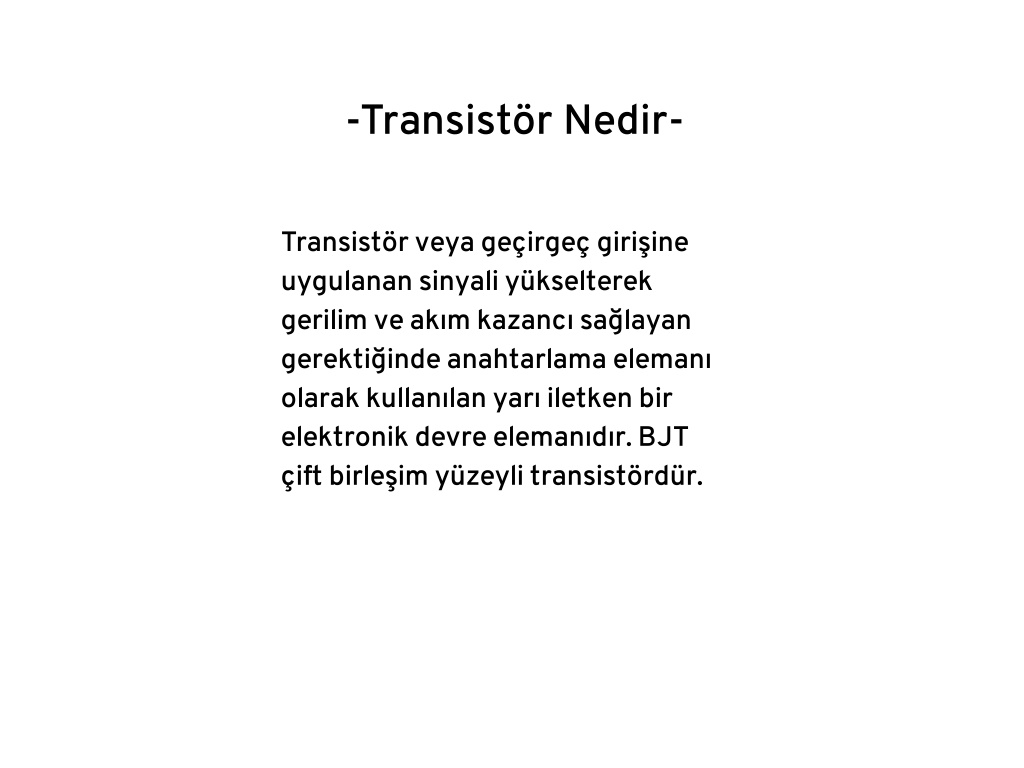

  2. -Transistör Nedir- Transistör veya geçirgeç girişine uygulanan sinyali yükselterek gerilim ve akım kazancı sağlayan gerektiğinde anahtarlama elemanı olarak kullanılan yarı iletken bir elektronik devre elemanıdır. BJT çift birleşim yüzeyli transistördür.

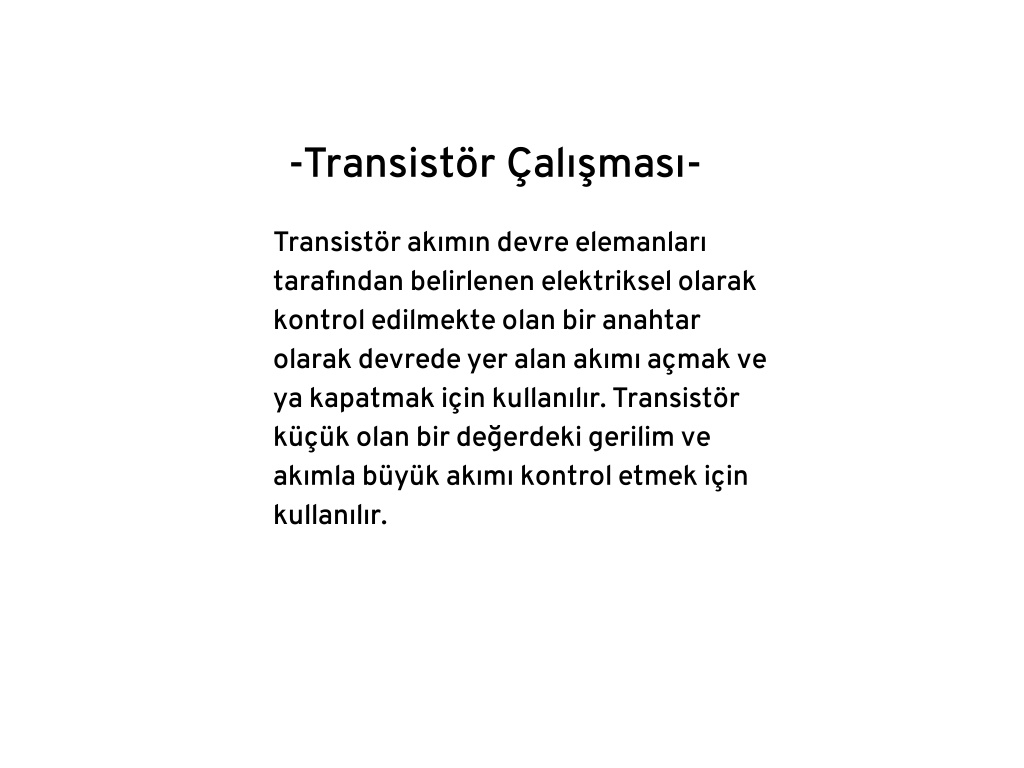

  3. -Transistör Çalışması- Transistör akımın devre elemanları tarafından belirlenen elektriksel olarak kontrol edilmekte olan bir anahtar olarak devrede yer alan akımı açmak ve ya kapatmak için kullanılır. Transistör küçük olan bir değerdeki gerilim ve akımla büyük akımı kontrol etmek için kullanılır.

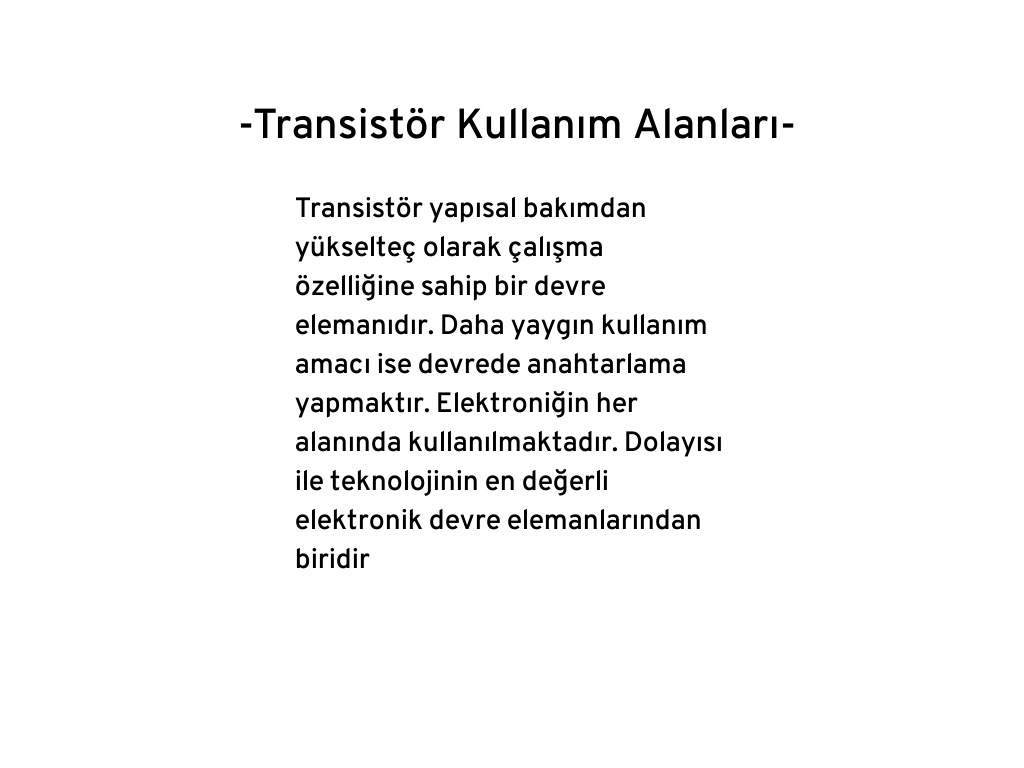

  4. -Transistör Kullanım Alanları- Transistör yapısal bakımdan yükselteç olarak çalışma özelliğine sahip bir devre elemanıdır. Daha yaygın kullanım amacı ise devrede anahtarlama yapmaktır. Elektroniğin her alanında kullanılmaktadır. Dolayısı ile teknolojinin en değerli elektronik devre elemanlarından biridir

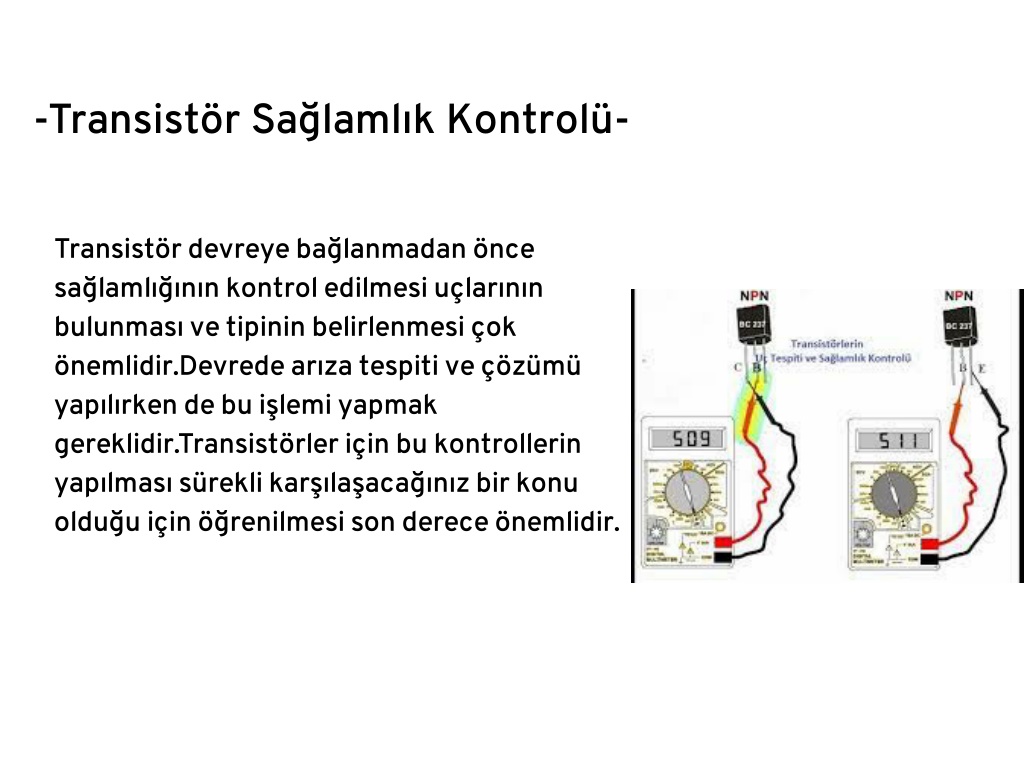

  5. -Transistör Sağlamlık Kontrolü- Transistör devreye bağlanmadan önce sağlamlığının kontrol edilmesi uçlarının bulunması ve tipinin belirlenmesi çok önemlidir.Devrede arıza tespiti ve çözümü yapılırken de bu işlemi yapmak gereklidir.Transistörler için bu kontrollerin yapılması sürekli karşılaşacağınız bir konu olduğu için öğrenilmesi son derece önemlidir.

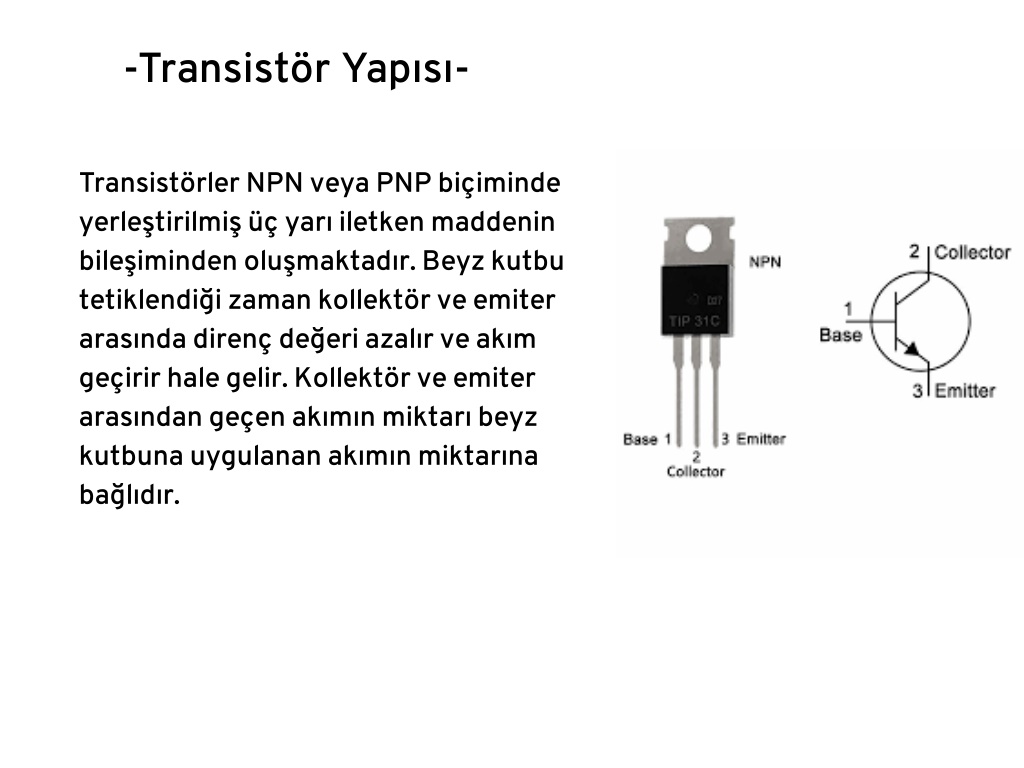

  6. -Transistör Yapısı- Transistörler NPN veya PNP biçiminde yerleştirilmiş üç yarı iletken maddenin bileşiminden oluşmaktadır. Beyz kutbu tetiklendiği zaman kollektör ve emiter arasında direnç değeri azalır ve akım geçirir hale gelir. Kollektör ve emiter arasından geçen akımın miktarı beyz kutbuna uygulanan akımın miktarına bağlıdır.

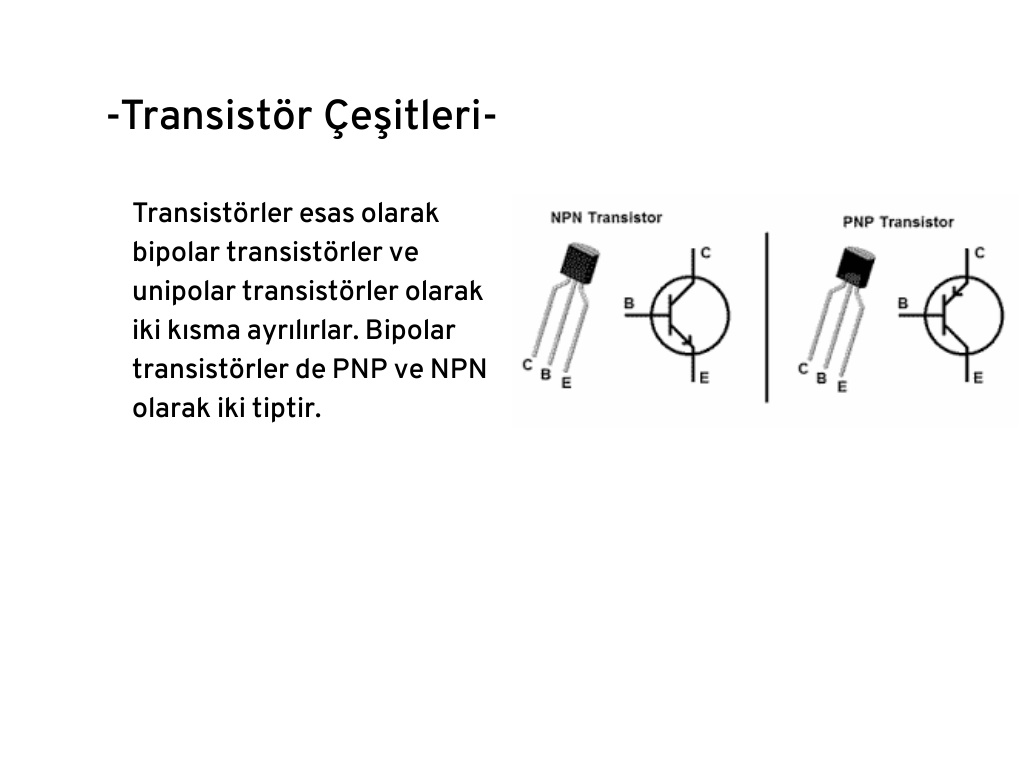

  7. -Transistör Çeşitleri- Transistörler esas olarak bipolar transistörler ve unipolar transistörler olarak iki kısma ayrılırlar. Bipolar transistörler de PNP ve NPN olarak iki tiptir.

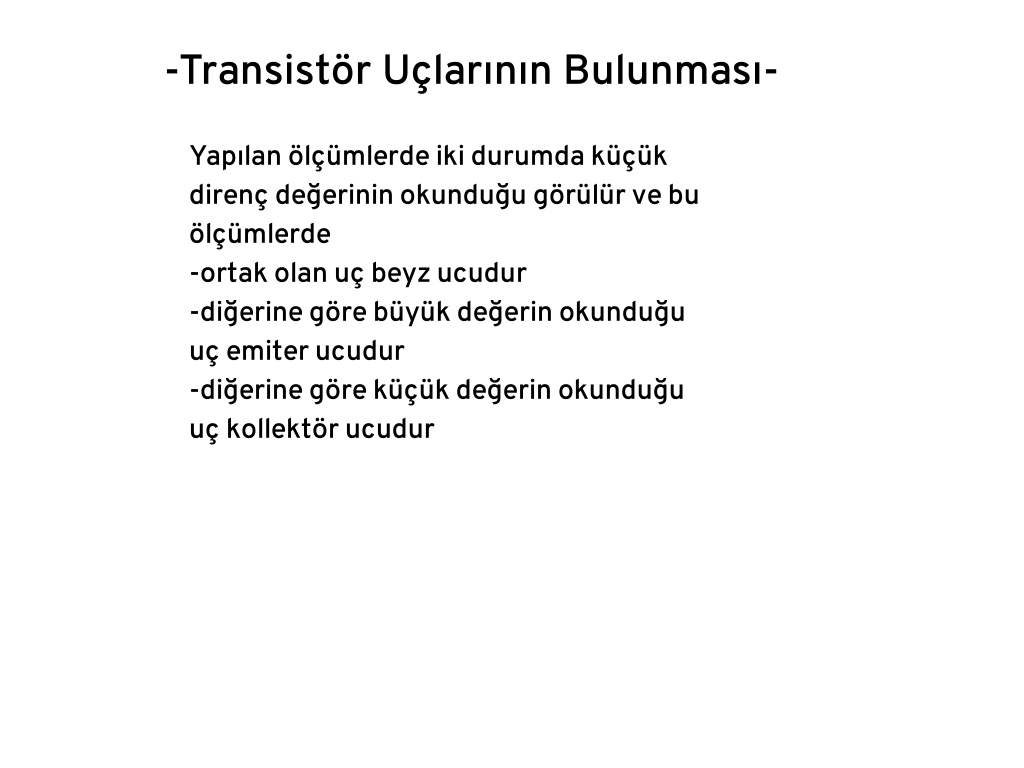

  8. -Transistör Uçlarının Bulunması- Yapılan ölçümlerde iki durumda küçük direnç değerinin okunduğu görülür ve bu ölçümlerde -ortak olan uç beyz ucudur -diğerine göre büyük değerin okunduğu uç emiter ucudur -diğerine göre küçük değerin okunduğu uç kollektör ucudur

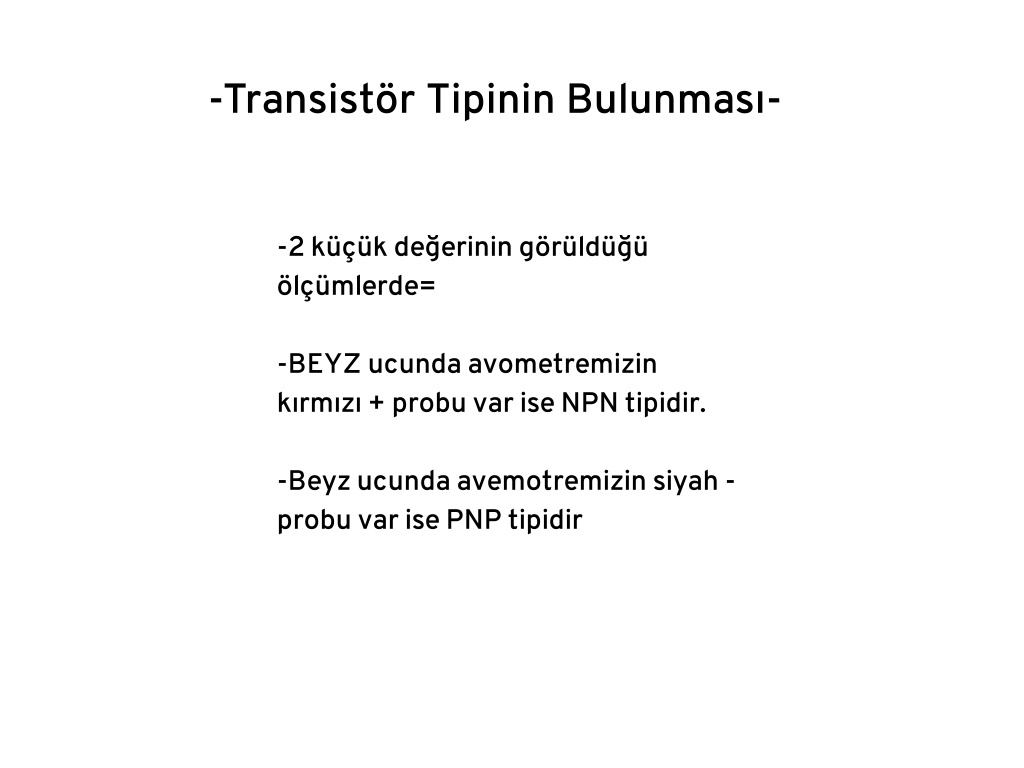

  9. -Transistör Tipinin Bulunması- -2 küçük değerinin görüldüğü ölçümlerde= -BEYZ ucunda avometremizin kırmızı + probu var ise NPN tipidir. -Beyz ucunda avemotremizin siyah - probu var ise PNP tipidir

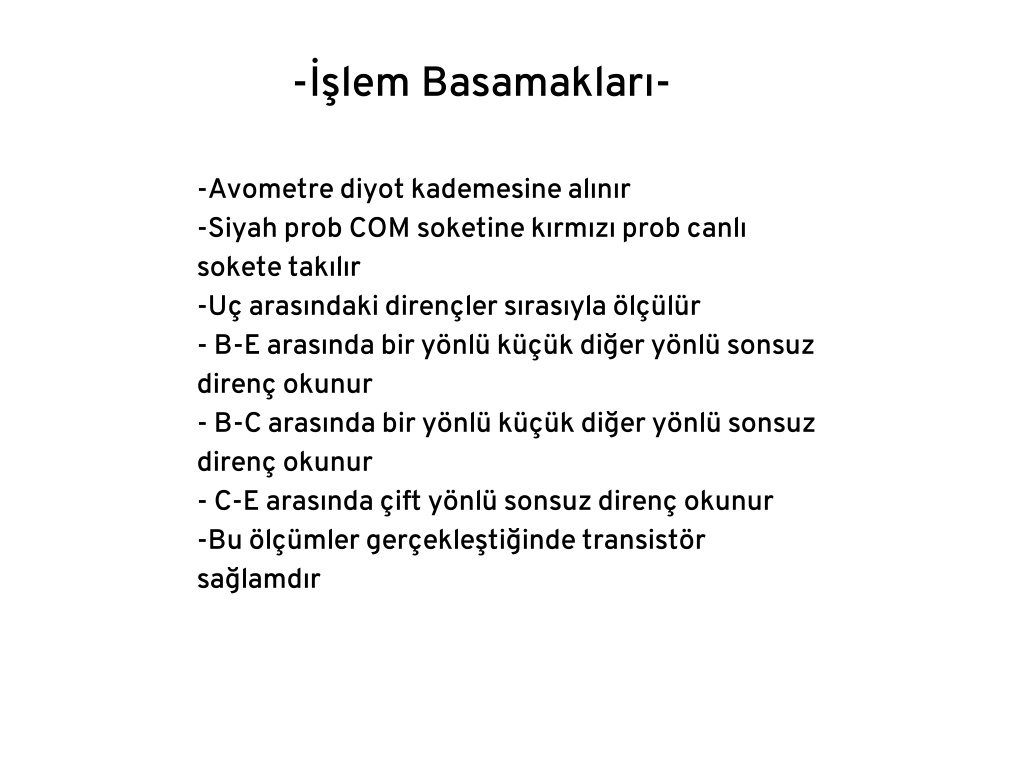

  10. -İşlem Basamakları- -Avometre diyot kademesine alınır -Siyah prob COM soketine kırmızı prob canlı sokete takılır -Uç arasındaki dirençler sırasıyla ölçülür - B-E arasında bir yönlü küçük diğer yönlü sonsuz direnç okunur - B-C arasında bir yönlü küçük diğer yönlü sonsuz direnç okunur - C-E arasında çift yönlü sonsuz direnç okunur -Bu ölçümler gerçekleştiğinde transistör sağlamdır
