莫尔条纹 的光学放大作用

莫尔条纹 的光学放大作用. 在透射式直线光栅中，把主光栅与指示光栅的刻线面相对叠合在一起，中间留有很小的间隙，并使两者的栅线保持很小的夹角 θ 。在两光栅的刻线重合处，光从缝隙透过，形成亮带；在两光栅刻线的错开处，由于相互挡光作用而形成暗带。. L ≈ W / θ ，（ θ 为主 光栅和指示光栅刻线的夹角，弧度）. 莫尔条纹的 宽度 L. 光栅的刻线宽度 W. 莫尔条纹 演示. 莫尔条纹 光学放大作用举例. 有一直线光栅，每毫米刻线数为 50 ，主光栅与指示光栅的夹角  = 1.8  ，则：

gizi
Download Presentation

莫尔条纹 的光学放大作用

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

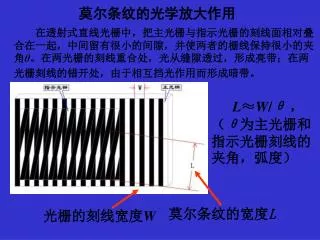

  1. 莫尔条纹的光学放大作用 在透射式直线光栅中，把主光栅与指示光栅的刻线面相对叠合在一起，中间留有很小的间隙，并使两者的栅线保持很小的夹角θ。在两光栅的刻线重合处，光从缝隙透过，形成亮带；在两光栅刻线的错开处，由于相互挡光作用而形成暗带。 L≈W/θ，（θ为主光栅和指示光栅刻线的夹角，弧度） 莫尔条纹的宽度L 光栅的刻线宽度W

  2. 莫尔条纹演示

  3. 莫尔条纹光学放大作用举例 有一直线光栅，每毫米刻线数为50，主光栅与指示光栅的夹角 =1.8，则： 分辨力 =栅距W =1mm/50=0.02mm=20m （由于栅距很小，因此无法观察光强的变化） 莫尔条纹的宽度是栅距的32倍： L ≈W/θ = 0.02mm/（1.8 *3.14/180） = 0.02mm/0.0314 = 0.637mm 由于较大，因此可以用小面积的光电池“观察”莫尔条纹光强的变化。

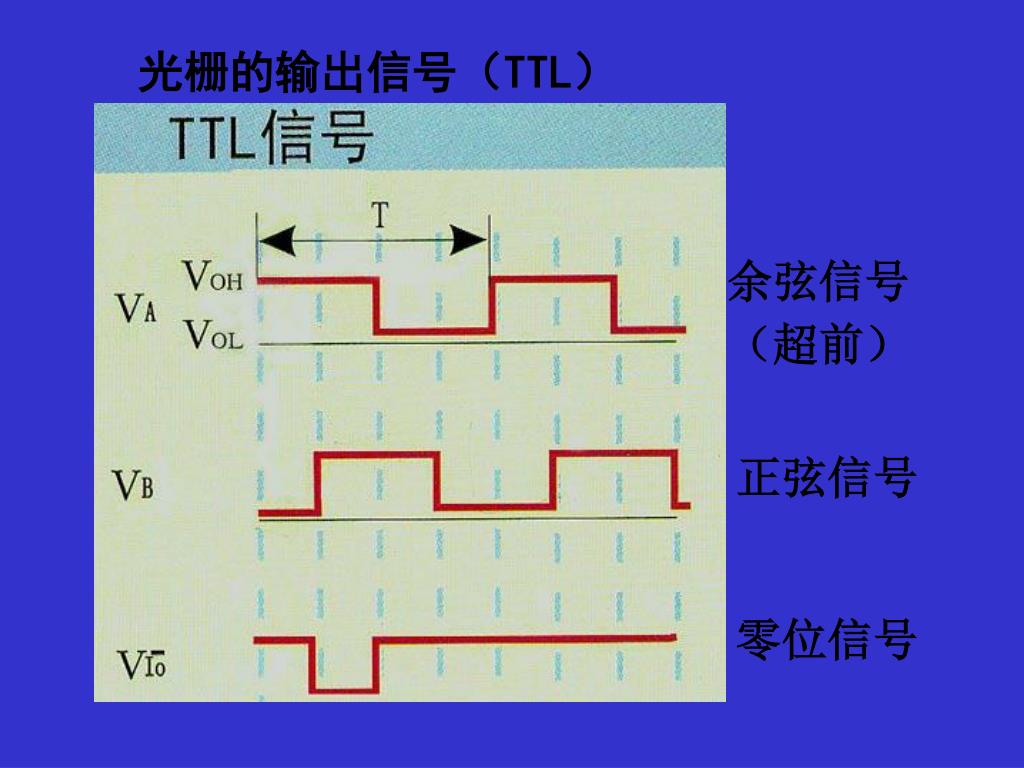

  4. 光栅的输出信号（TTL） 余弦信号 （超前） 正弦信号 零位信号

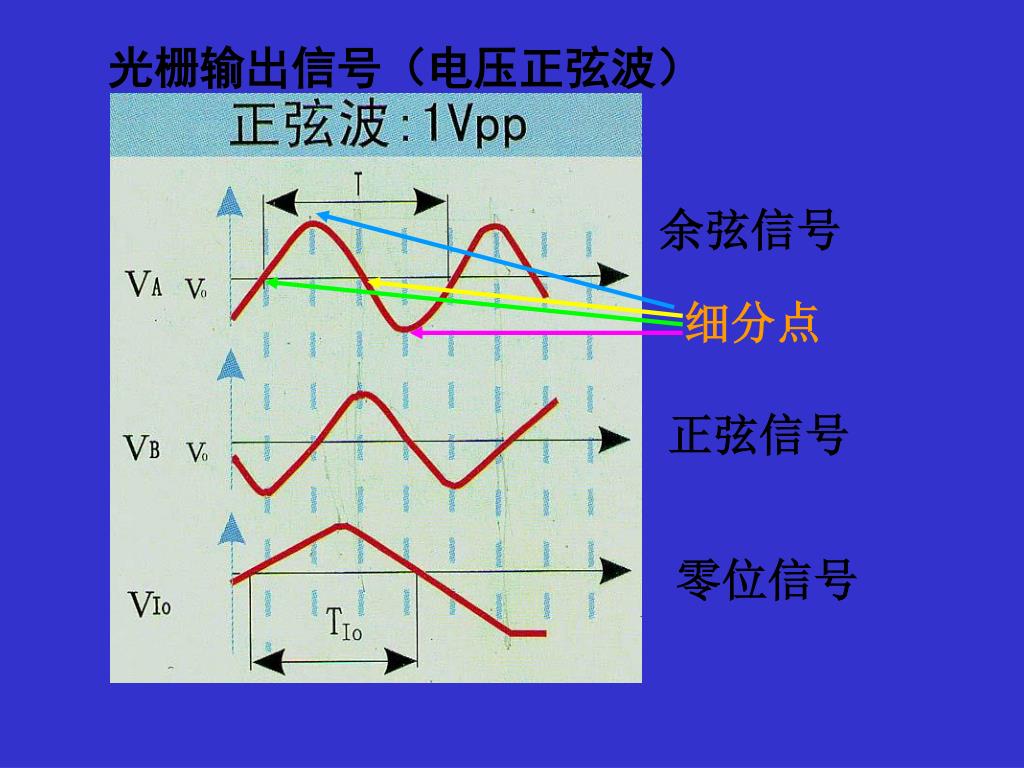

  5. 光栅输出信号（电压正弦波） 余弦信号 细分点 正弦信号 零位信号

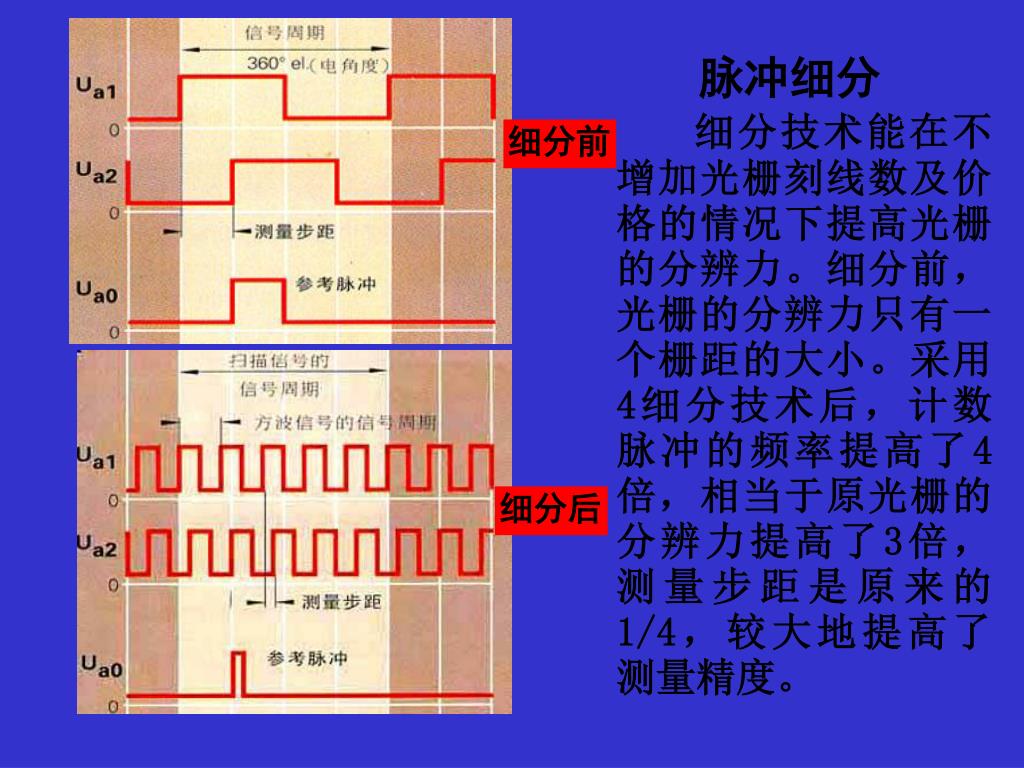

  6. 脉冲细分 细分技术能在不增加光栅刻线数及价格的情况下提高光栅的分辨力。细分前，光栅的分辨力只有一个栅距的大小。采用4细分技术后，计数脉冲的频率提高了4倍，相当于原光栅的分辨力提高了3倍，测量步距是原来的1/4，较大地提高了测量精度。 细分前 细分后
