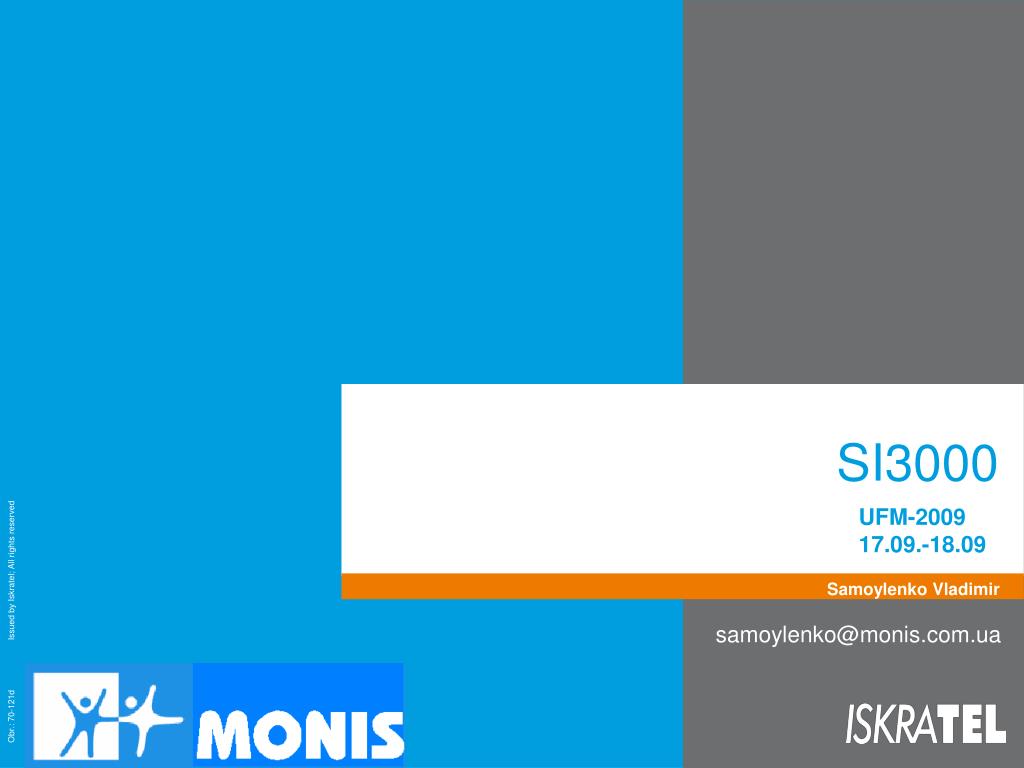

si3000

SI3000

UFM-200917.09.-18.09

Samoylenko Vladimir

samoylenko@monis.com.ua

slide2
Содержание

1.SI3000 MSAN

2.SI3000 MSCN

si3000 msan

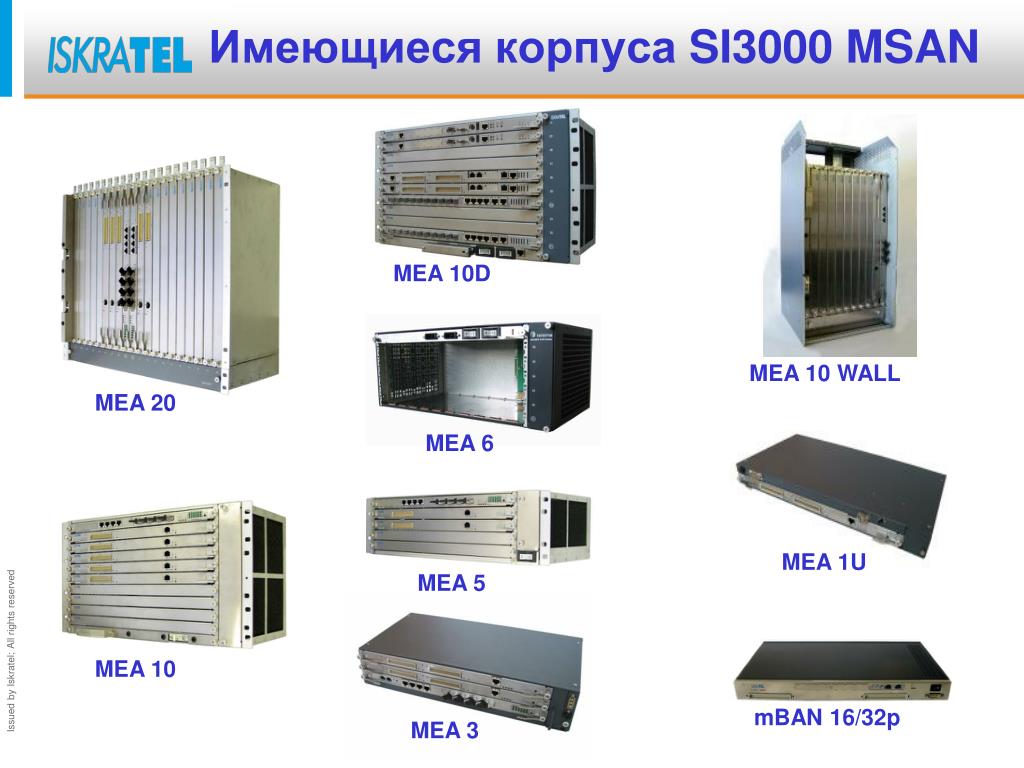

Имеющиеся корпуса SI3000 MSAN

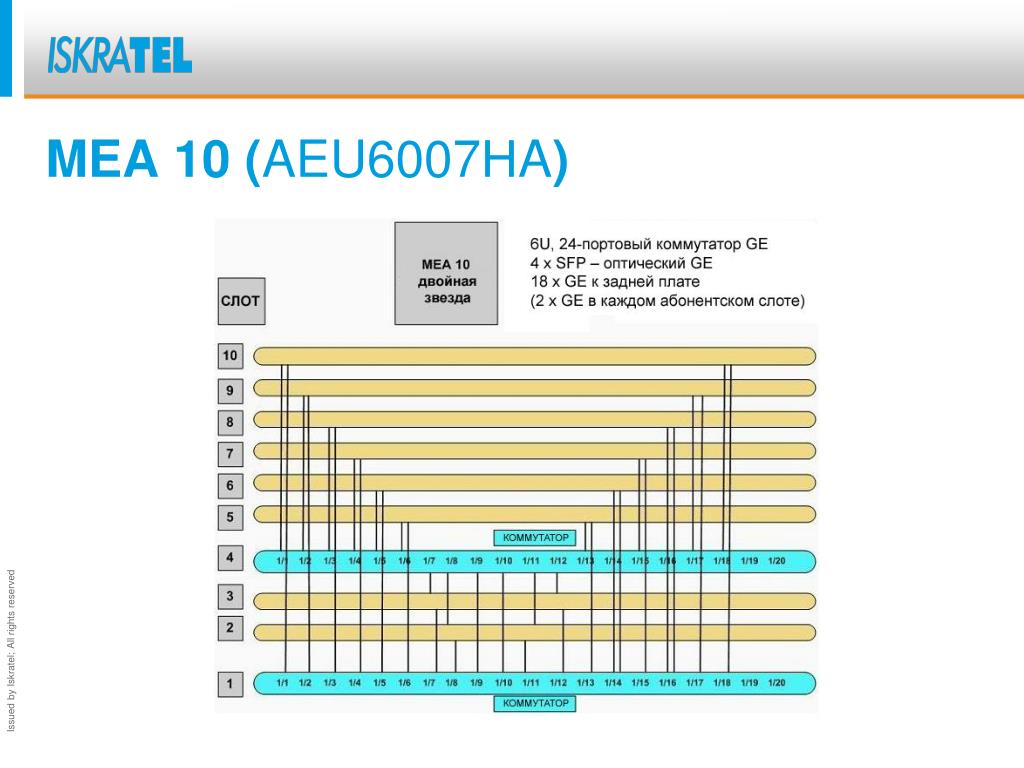

MEA 10D

MEA 10 WALL

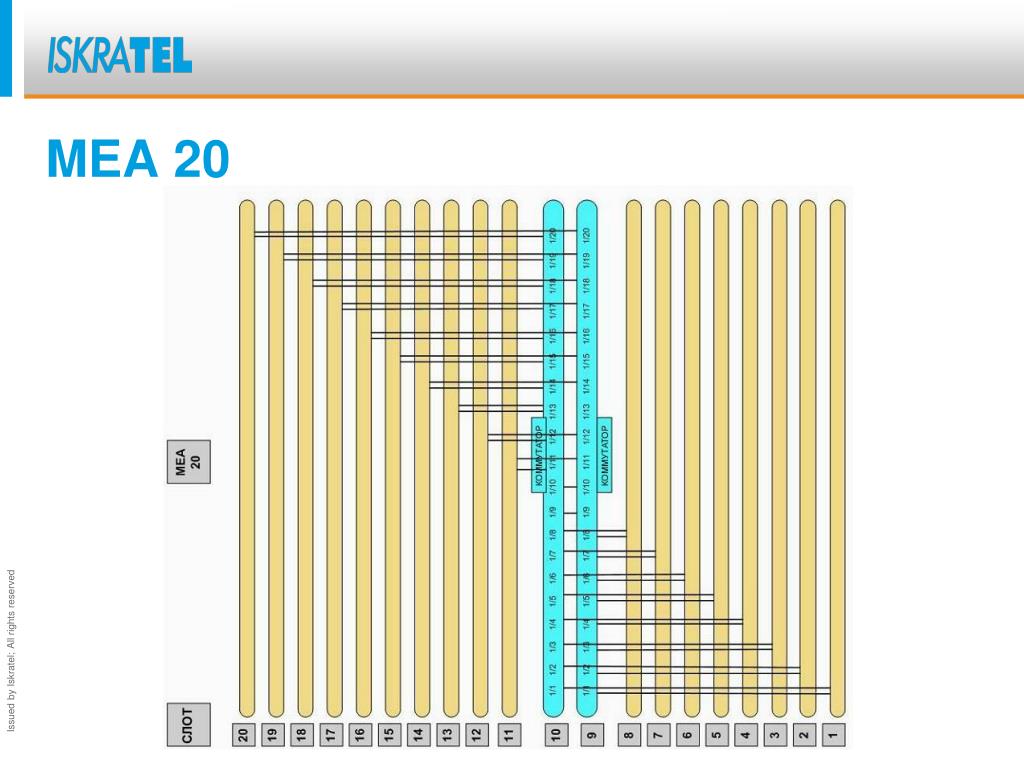

MEA 20

MEA 6

MEA 1U

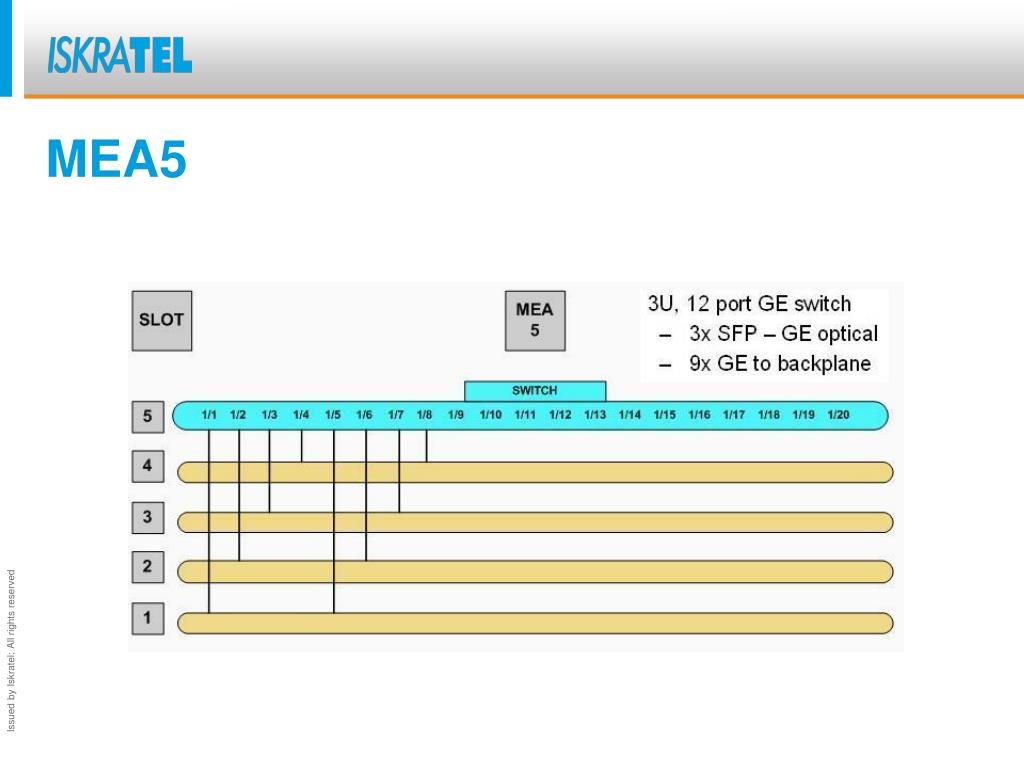

MEA 5

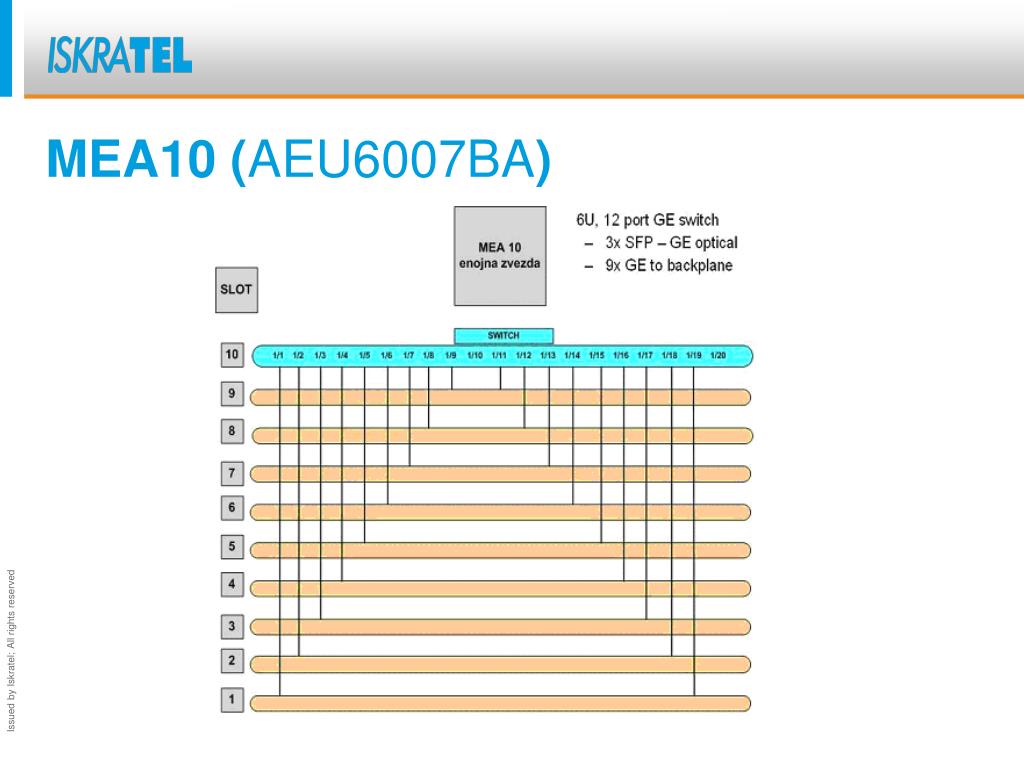

MEA 10

mBAN 16/32p

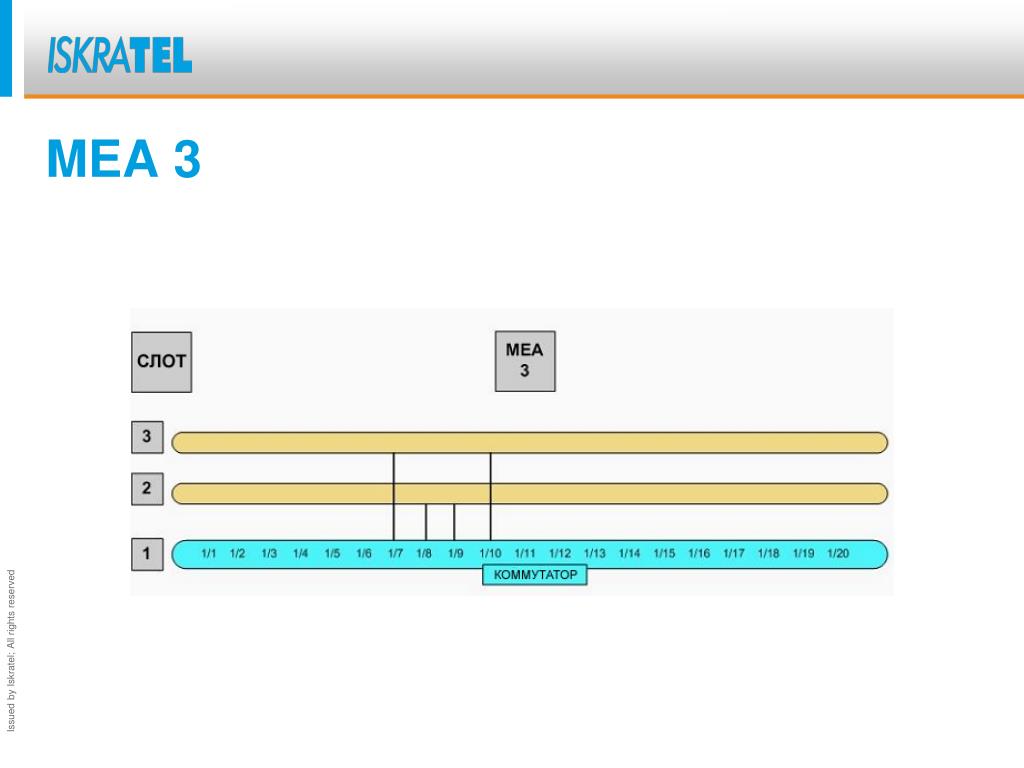

MEA 3

si3000 msan1

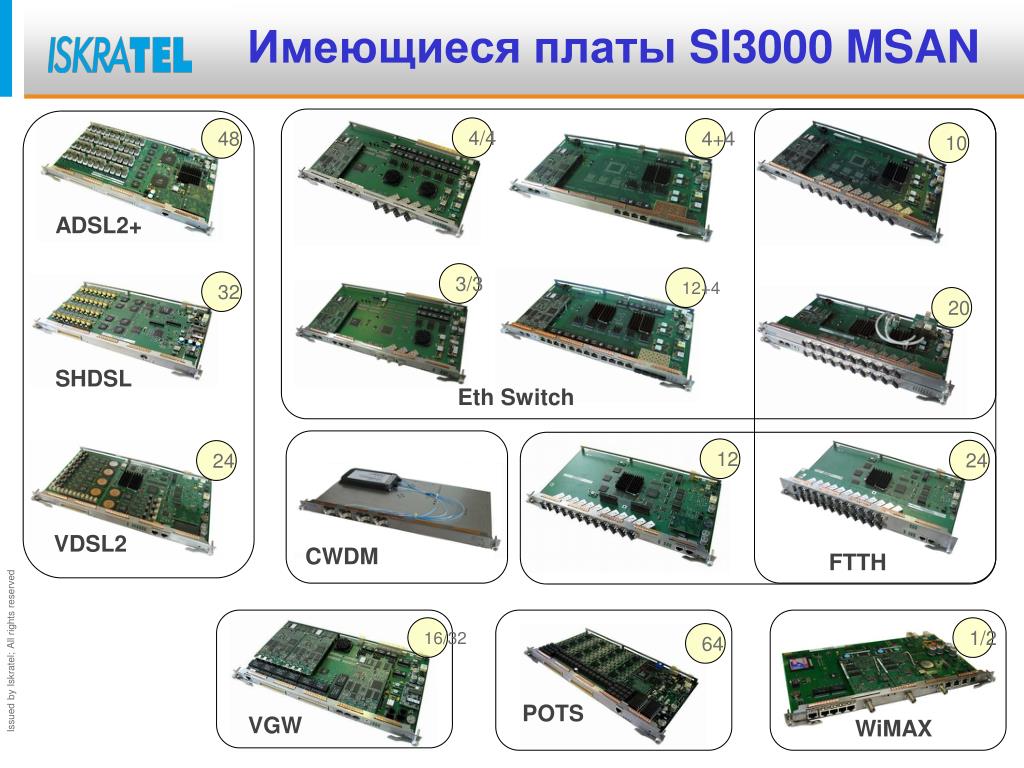

Имеющиеся платы SI3000 MSAN

4/4

48

4+4

10

ADSL2+

3/3

12+4

32

20

SHDSL

Eth Switch

12

24

24

VDSL2

CWDM

FTTH

16/32

1/2

64

POTS

VGW

WiMAX

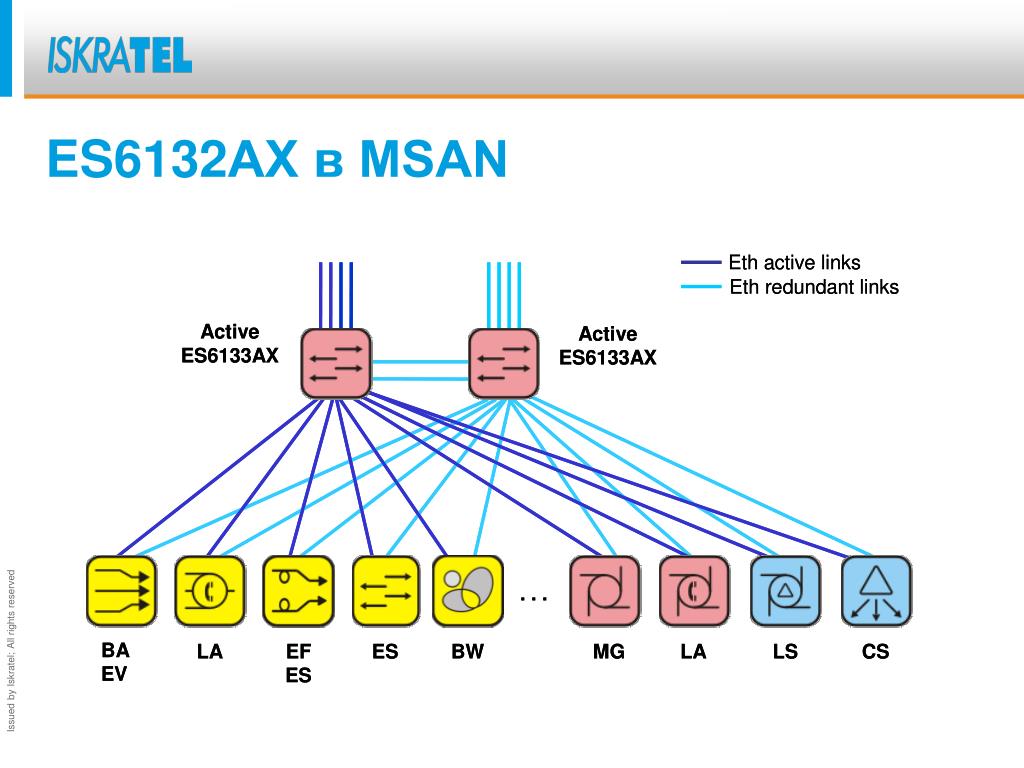

es6132ax

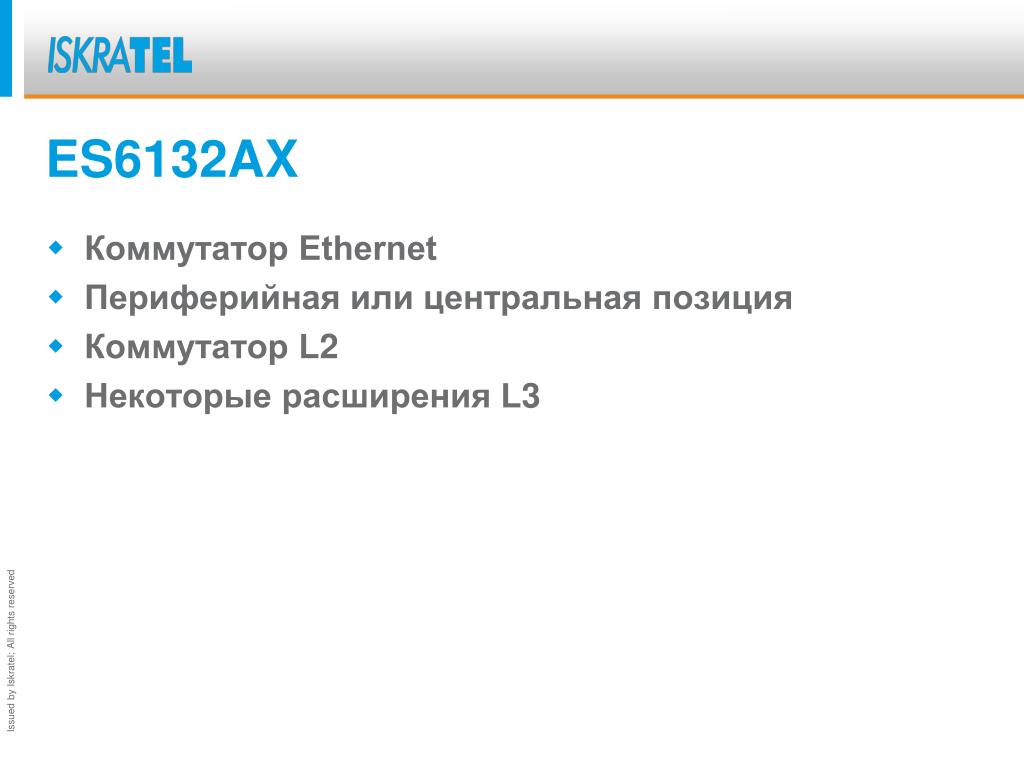

ES6132AX
  • Коммутатор Ethernet
  • Периферийная или центральная позиция
  • Коммутатор L2
  • Некоторые расширения L3
slide13

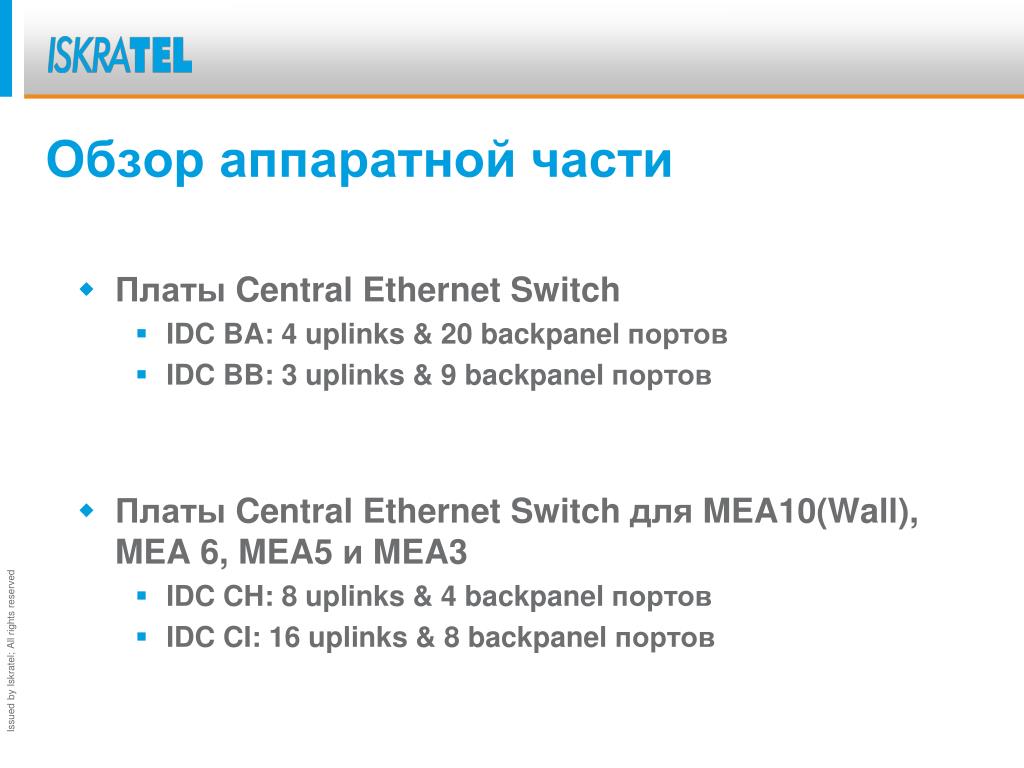

Обзор аппаратной части
  • Платы Central Ethernet Switch
    • IDC BA: 4 uplinks & 20 backpanel портов
    • IDC BB: 3 uplinks & 9 backpanel портов
  • Платы Central Ethernet Switch для MEA10(Wall), MEA 6, MEA5 и MEA3
    • IDC CH: 8 uplinks & 4 backpanel портов
    • IDC CI: 16 uplinks & 8 backpanel портов
slide14

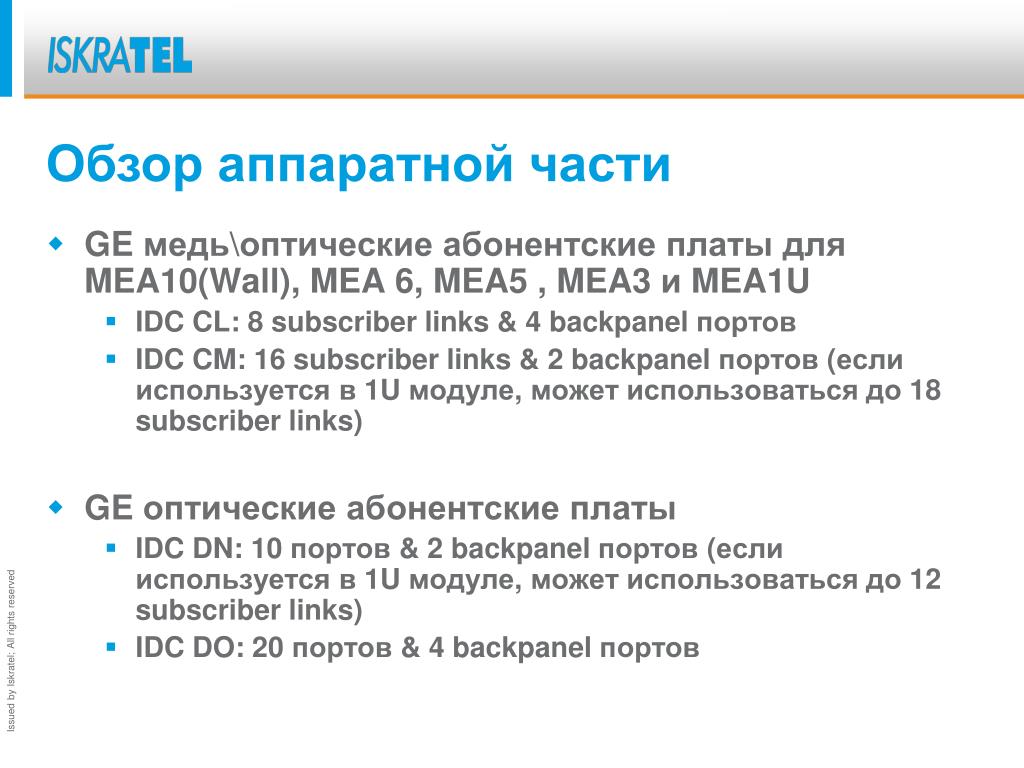

Обзор аппаратной части

  • GE медь\оптические абонентские платыдля MEA10(Wall), MEA 6, MEA5 , MEA3и MEA1U
    • IDC CL: 8 subscriber links & 4 backpanel портов
    • IDC CM: 16 subscriber links & 2 backpanel портов (если используетсяв 1U модуле, может использоваться до 18 subscriber links)
  • GE оптические абонентские платы
    • IDC DN: 10 портов & 2 backpanel портов (если используетсяв 1U модуле, может использоваться до 12 subscriber links)
    • IDC DO: 20 портов & 4 backpanel портов
central es msan idc bx

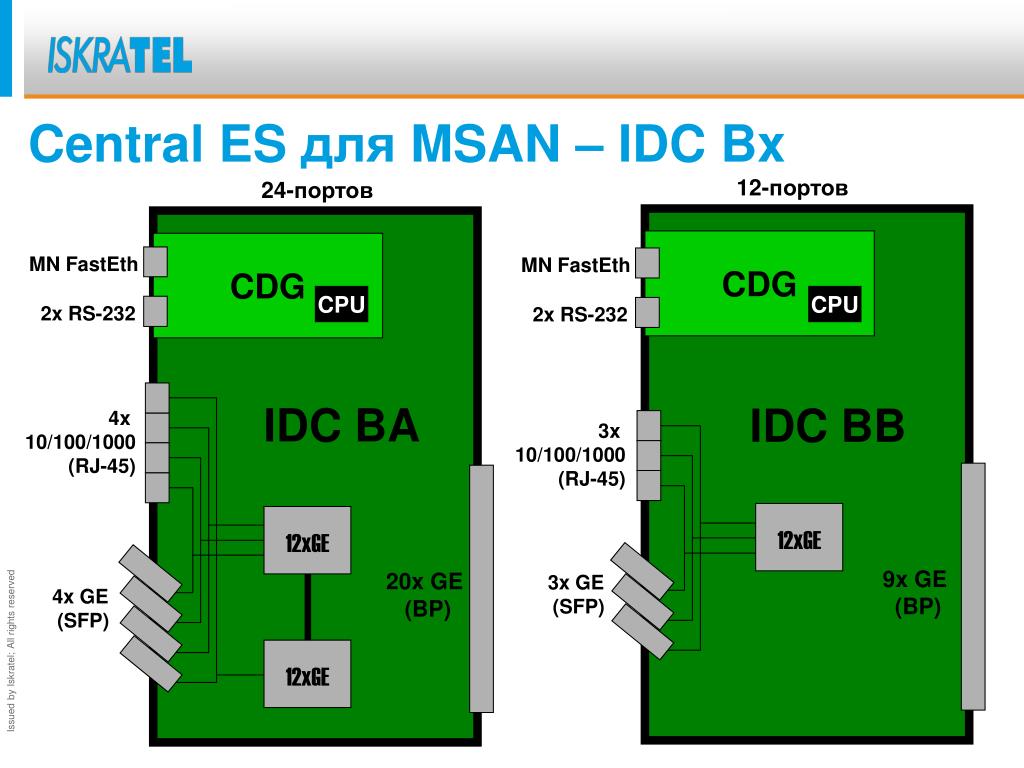

Central ES для MSAN – IDC Bx

12-портов

24-портов

CDG

CDG

MN FastEth

MN FastEth

CPU

CPU

2x RS-232

2x RS-232

IDC BA

IDC BB

4x 10/100/1000

(RJ-45)

3x

10/100/1000

(RJ-45)

12xGE

12xGE

9x GE

(BP)

20x GE

(BP)

3x GE

(SFP)

4x GE

(SFP)

12xGE

idc ba bb
IDC BA & BB

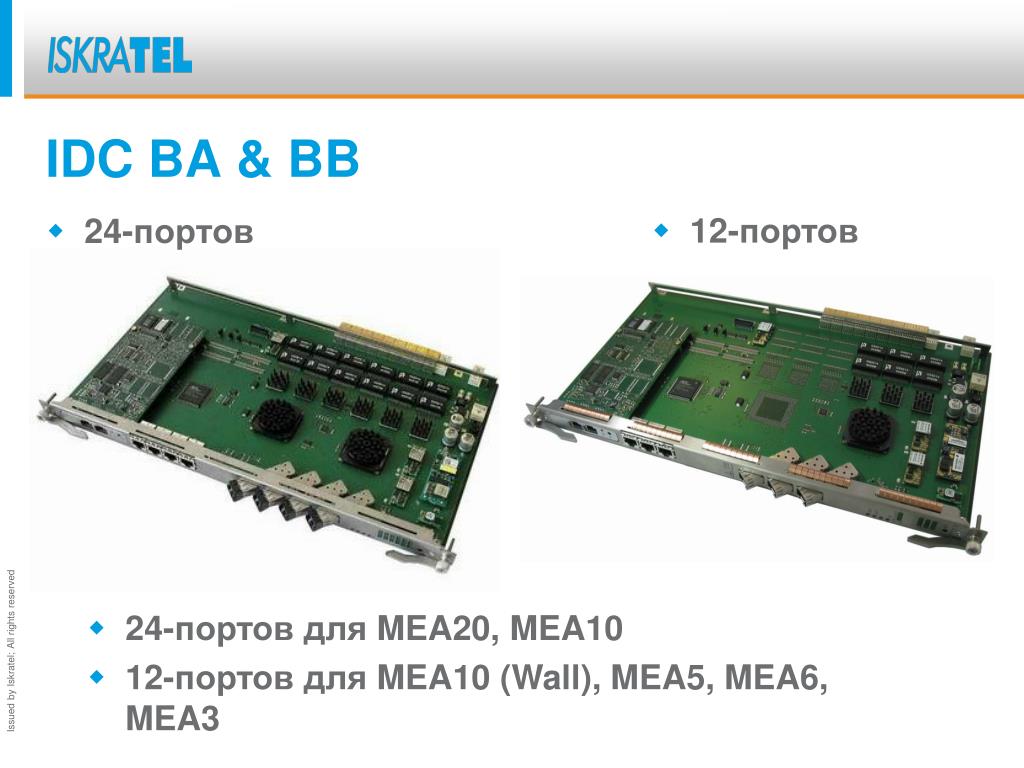

  • 12-портов
  • 24-портов
  • 24-портов для MEA20, MEA10
  • 12-портов для MEA10 (Wall), MEA5, MEA6, MEA3

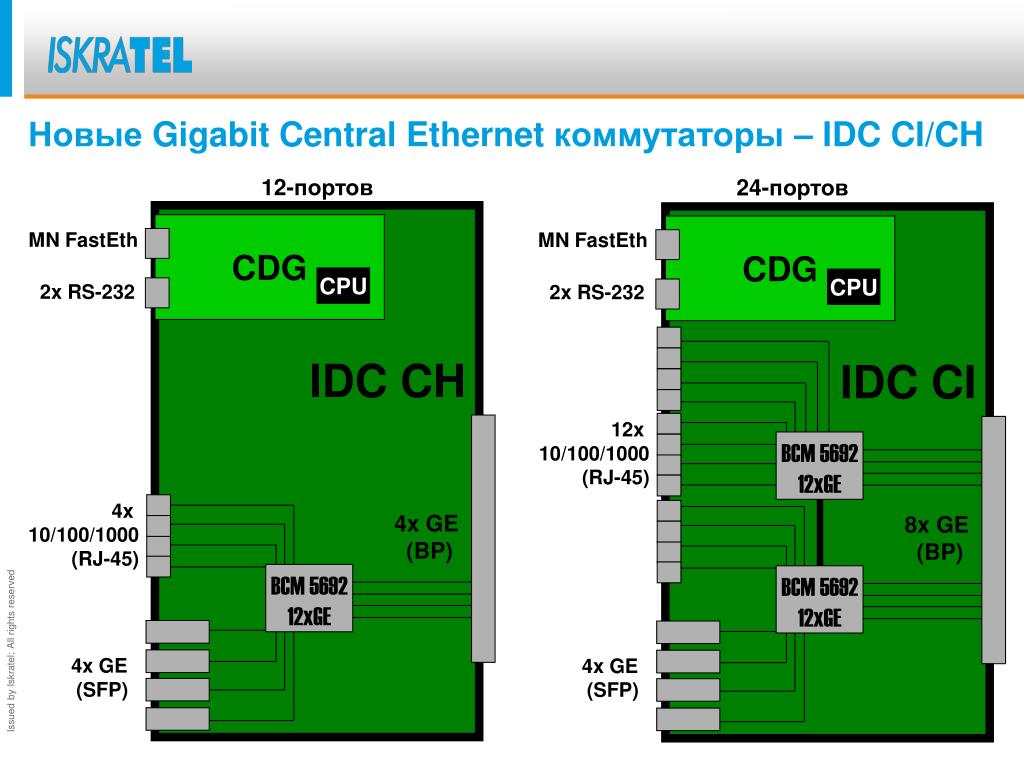

gigabit central ethernet idc c i ch
Новые Gigabit Central Ethernet коммутаторы – IDC CI/CH

12-портов

24-портов

CDG

CDG

MN FastEth

MN FastEth

CPU

CPU

2x RS-232

2x RS-232

IDC CH

IDC CI

12x 10/100/1000

(RJ-45)

BCM 5692

12xGE

4x 10/100/1000

(RJ-45)

4x GE

(BP)

8x GE

(BP)

BCM 5692

12xGE

BCM 5692

12xGE

4x GE

(SFP)

4x GE

(SFP)

idc ch ci
IDC CH & CI

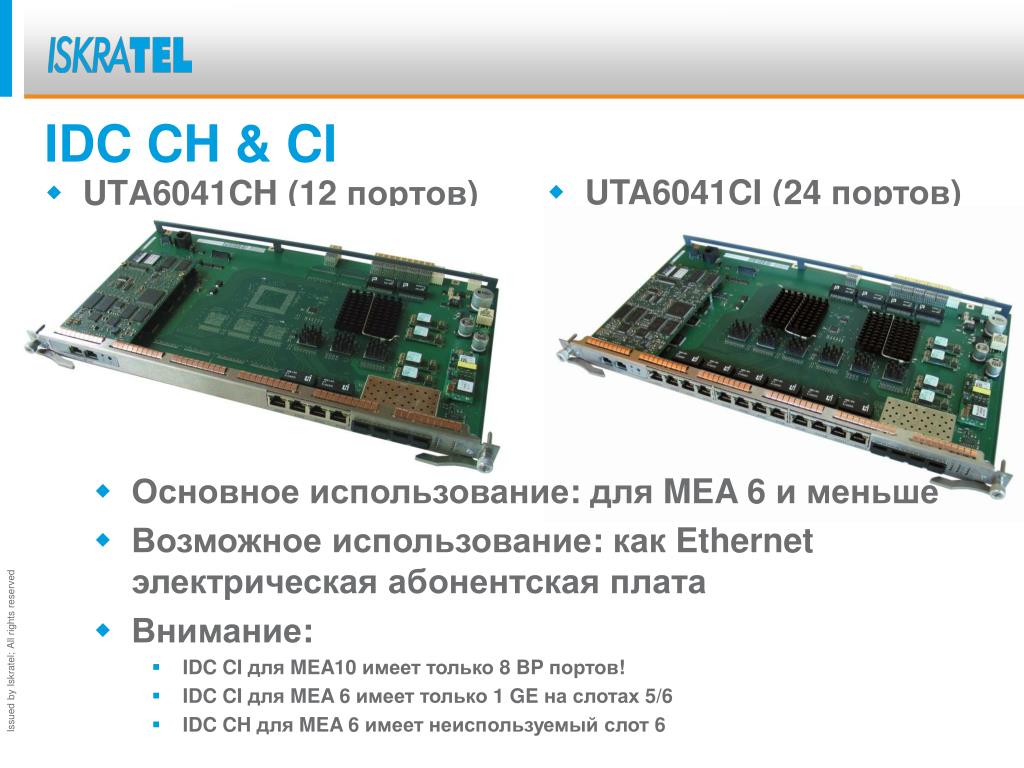

  • UTA6041CI (24 портов)
  • UTA6041CH (12 портов)
  • Основное использование: для MEA 6 именьше
  • Возможное использование: как Ethernetэлектрическая абонентская плата
  • Внимание:
    • IDC CI для MEA10 имеет только 8 BP портов!
    • IDC CI для MEA 6 имеет только 1 GE на слотах 5/6
    • IDC CH для MEA 6 имеет неиспользуемый слот 6

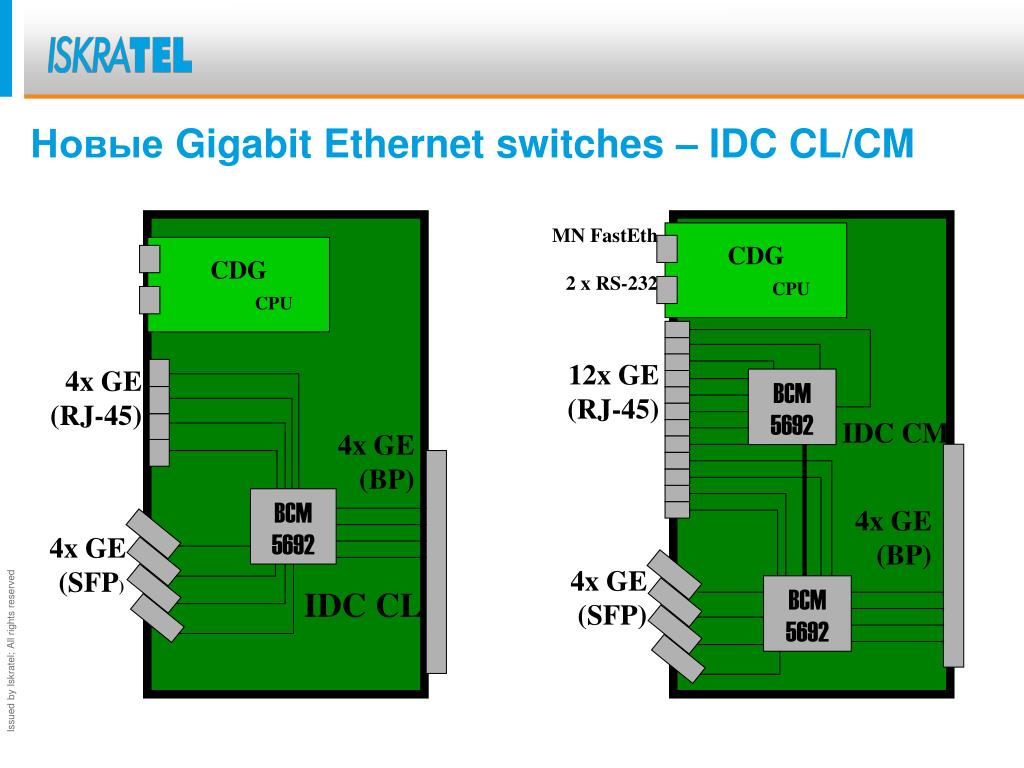

gigabit ethernet switches idc cl cm

MN FastEth

2 x RS-232

CDG

CPU

CDG

CPU

12x GE

(RJ-45)

4x GE

(RJ-45)

BCM

5692

IDC CM

4x GE

(BP)

BCM

5692

4x GE

(BP)

4x GE

(SFP)

4x GE

(SFP)

IDC CL

BCM

5692

Новые Gigabit Ethernet switches – IDC CL/CM
idc cl cm

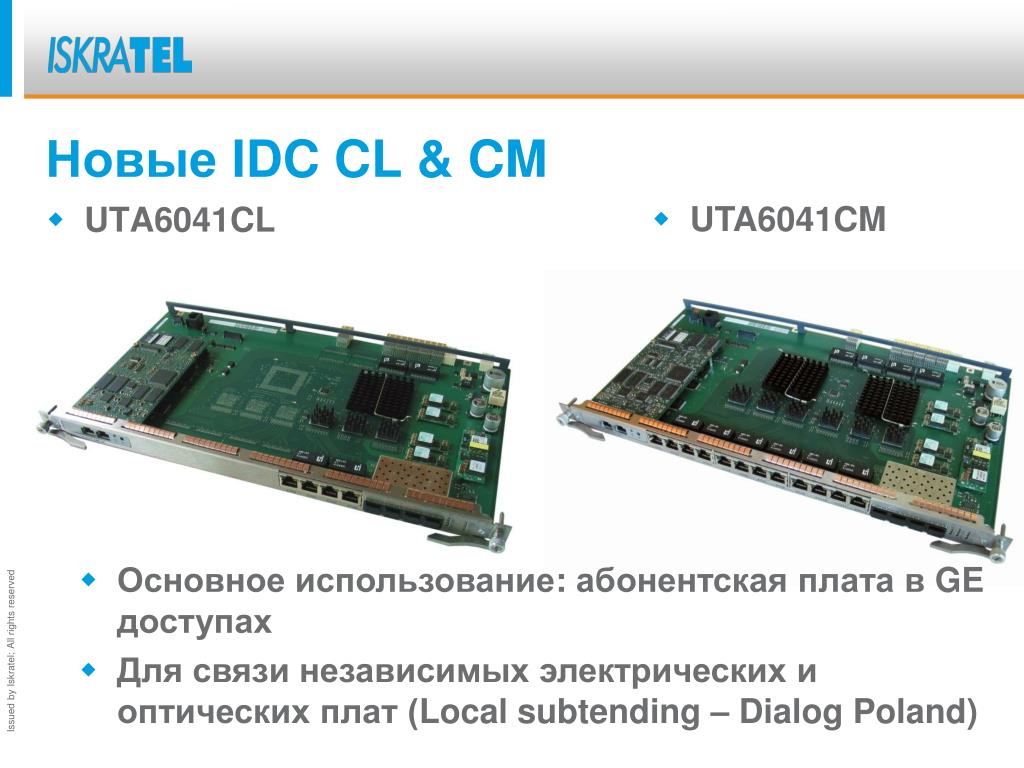

Новые IDC CL & CM
  • UTA6041CM
  • UTA6041CL
  • Основное использование: абонентская плата в GE доступах
  • Для связинезависимых электрических и оптических плат (Local subtending – Dialog Poland)
ge subscriber fiber blade idc dn d o

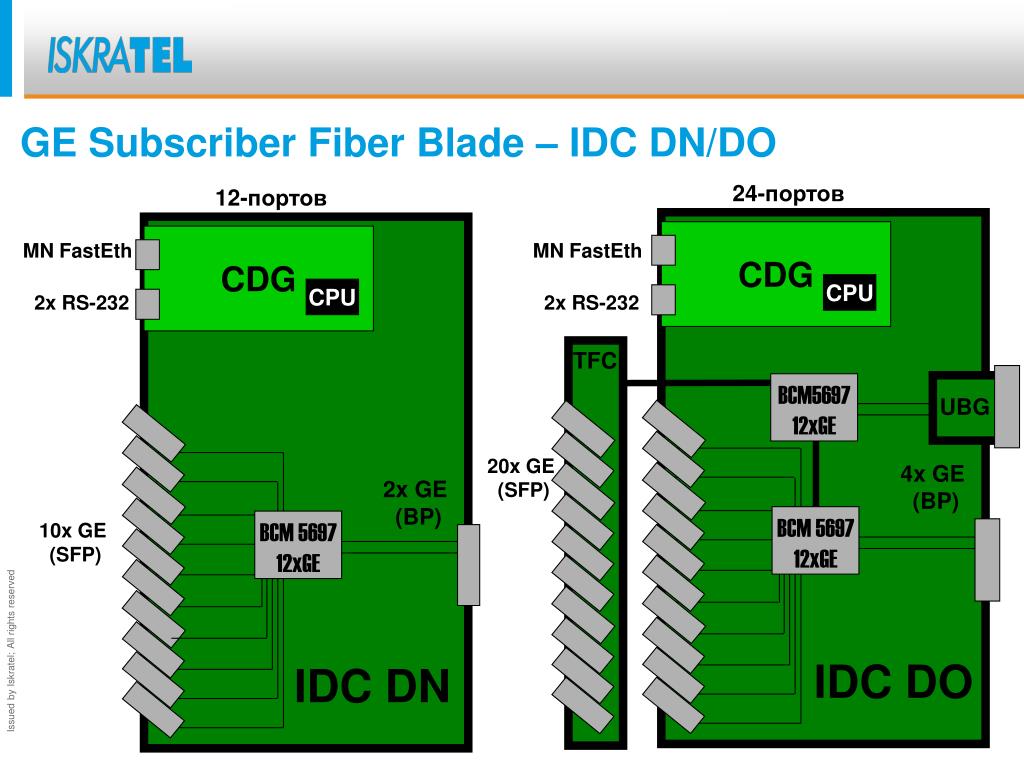

GESubscriber Fiber Blade – IDC DN/DO

24-портов

12-портов

CDG

CDG

MN FastEth

MN FastEth

CPU

CPU

2x RS-232

2x RS-232

TFC

BCM5697

12xGE

UBG

20x GE

(SFP)

4x GE

(BP)

2x GE

(BP)

BCM 5697

12xGE

BCM 5697

12xGE

10x GE

(SFP)

IDC DO

IDC DN

idc dn do ge fiber blade

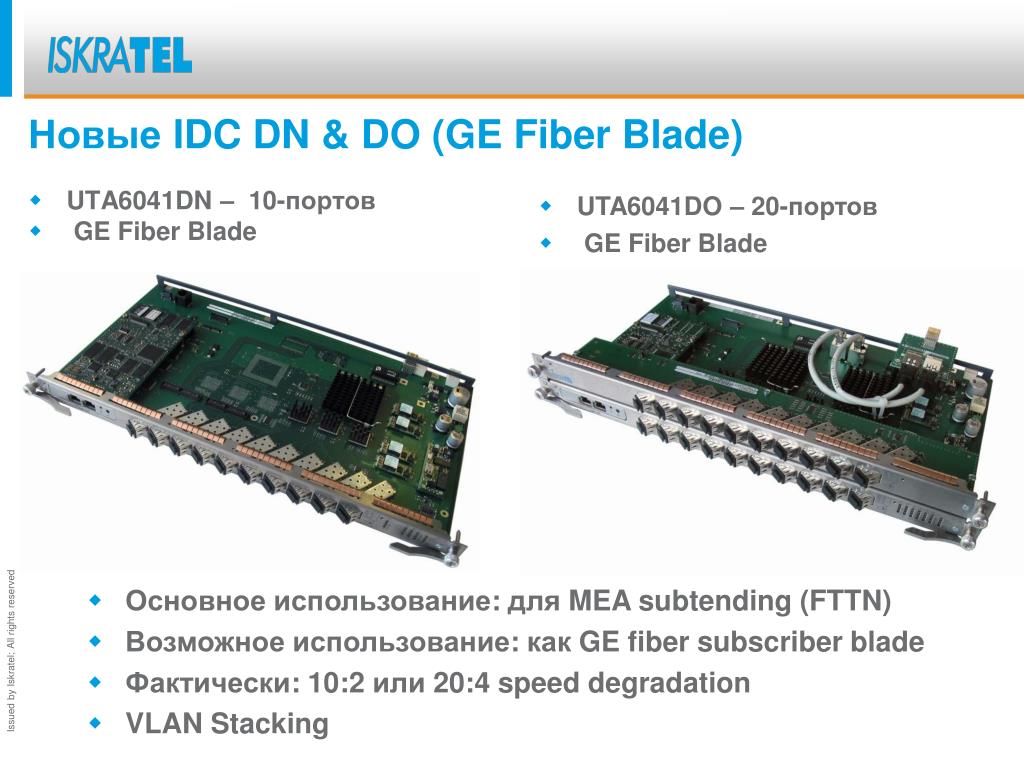

Новые IDC DN & DO (GE Fiber Blade)
  • UTA6041DO –20-портов
  • GE Fiber Blade
  • UTA6041DN – 10-портов
  • GE Fiber Blade
  • Основное использование: для MEA subtending (FTTN)
  • Возможное использование: как GE fiber subscriber blade
  • Фактически: 10:2 или 20:4 speed degradation
  • VLAN Stacking
slide23

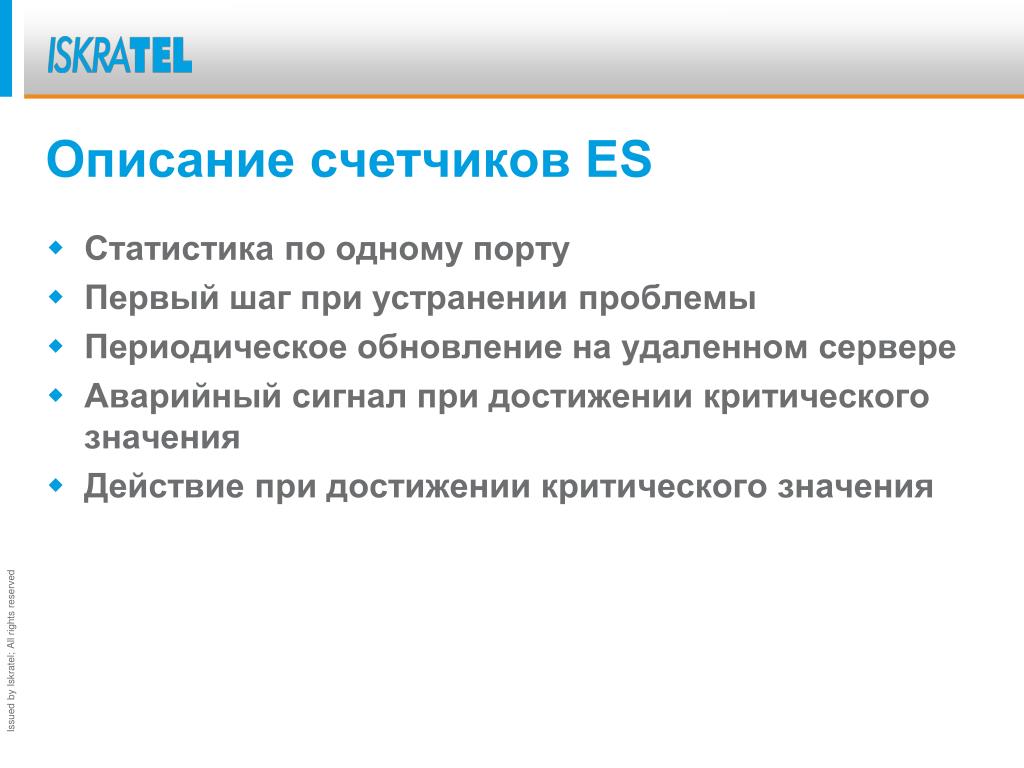

Описание счетчиков ES
  • Статистика по одному порту
  • Первый шаг при устранении проблемы
  • Периодическое обновление на удаленном сервере
  • Аварийный сигнал при достижении критического значения
  • Действие при достижении критического значения
slide24
Определенные стороны порта
  • Счетчики на входе / выходе
slide25

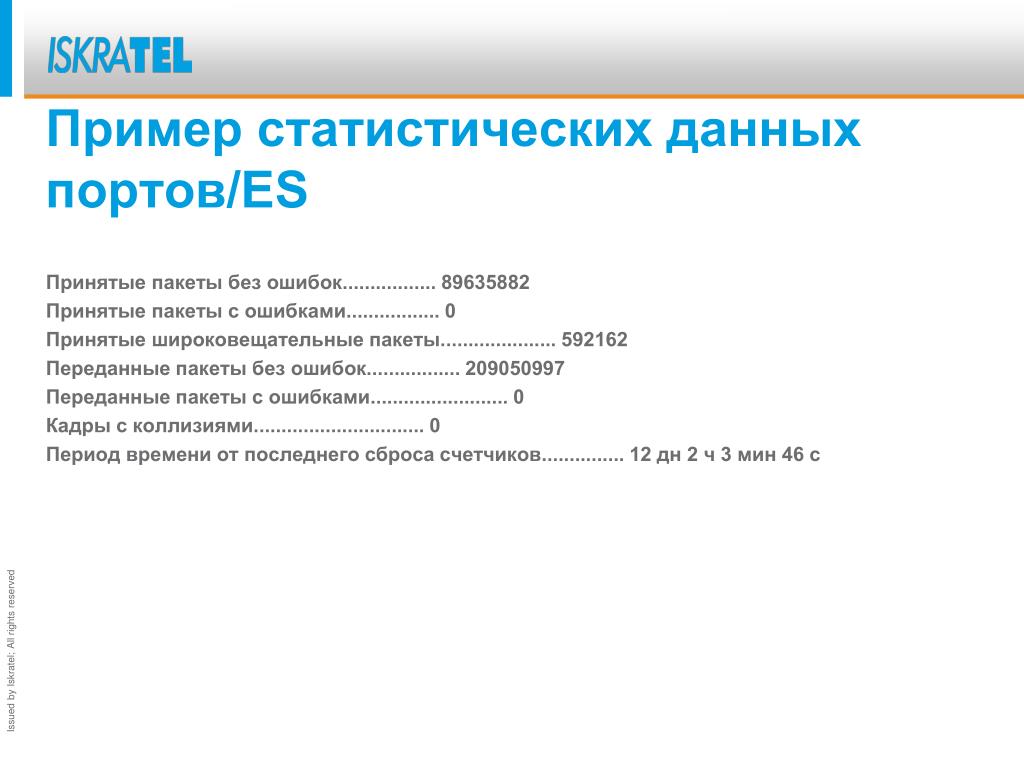

Пример статистических данных портов/ES

Принятые пакеты без ошибок................. 89635882

Принятые пакеты с ошибками................. 0

Принятые широковещательные пакеты..................... 592162

Переданные пакеты без ошибок................. 209050997

Переданные пакеты с ошибками......................... 0

Кадры с коллизиями............................... 0

Период времени от последнего сброса счетчиков............... 12 дн 2 ч 3 мин 46 с

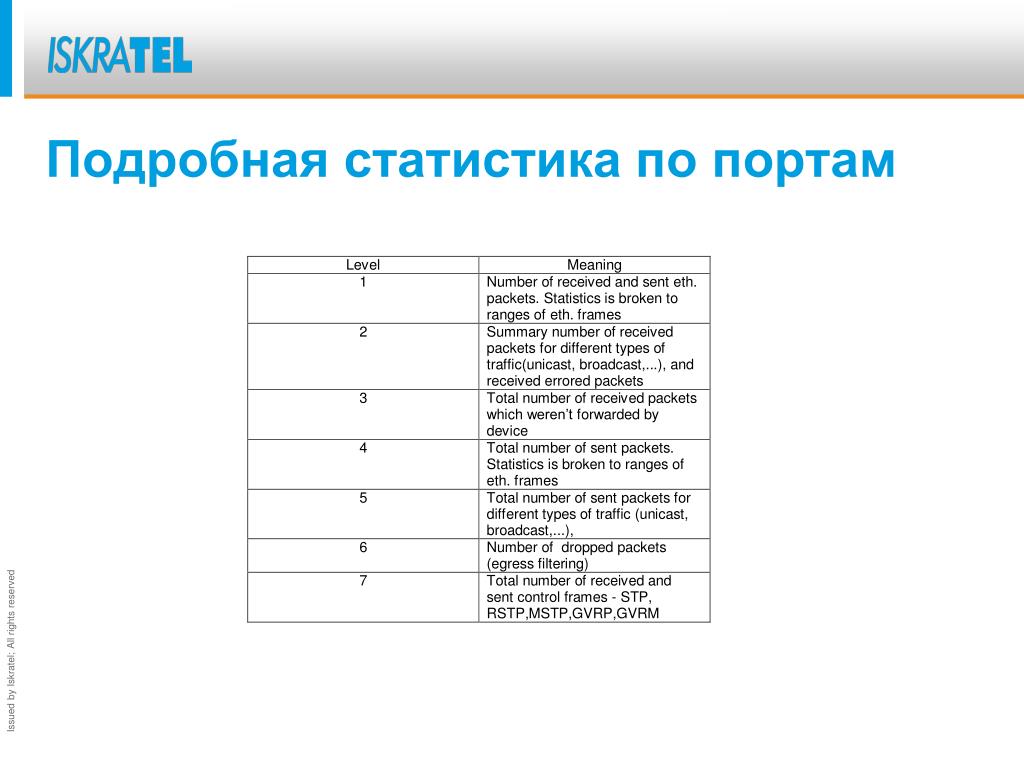

slide28

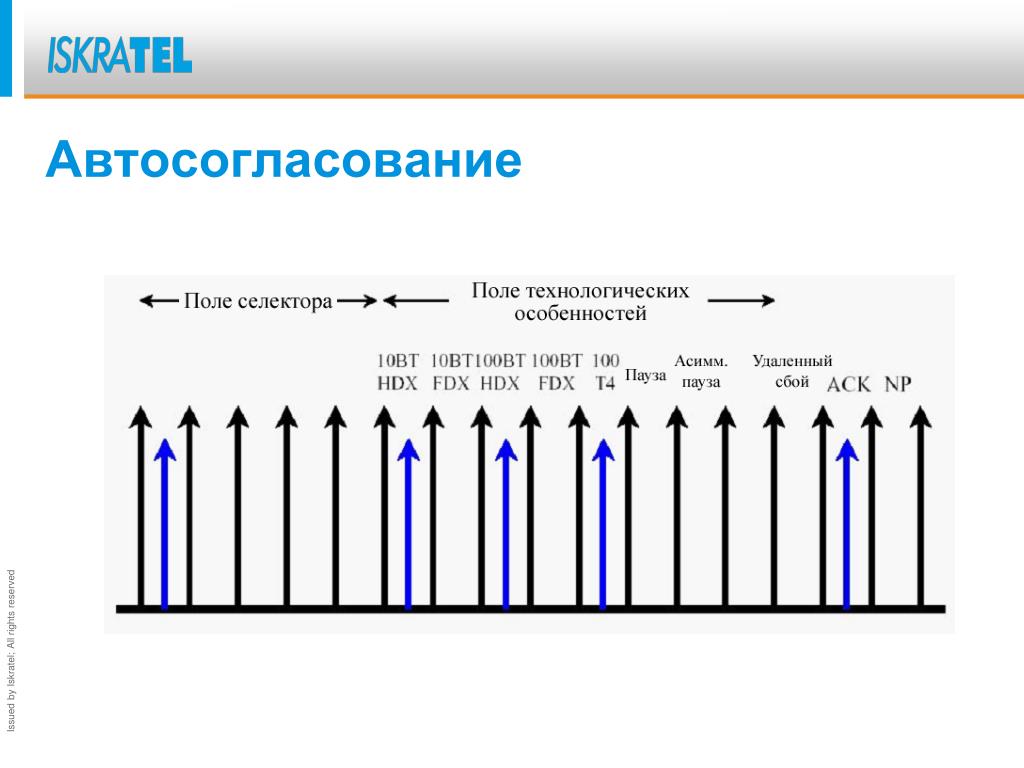

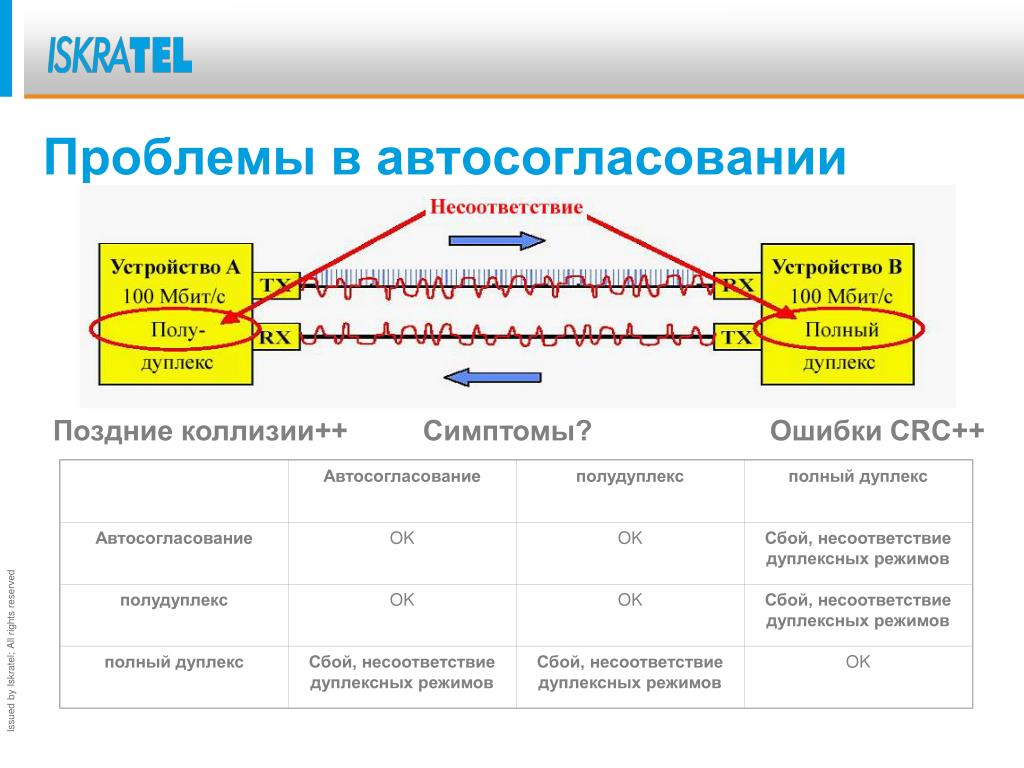

Автосогласование

полудуплекс

полный дуплекс

Автосогласование

OK

OK

Сбой, несоответствие дуплексных режимов

полудуплекс

OK

OK

Сбой, несоответствие дуплексных режимов

полный дуплекс

Сбой, несоответствие дуплексных режимов

Сбой, несоответствие дуплексных режимов

OK

Проблемы в автосогласовании

Симптомы?

Поздние коллизии++ Ошибки CRC++

ethernet

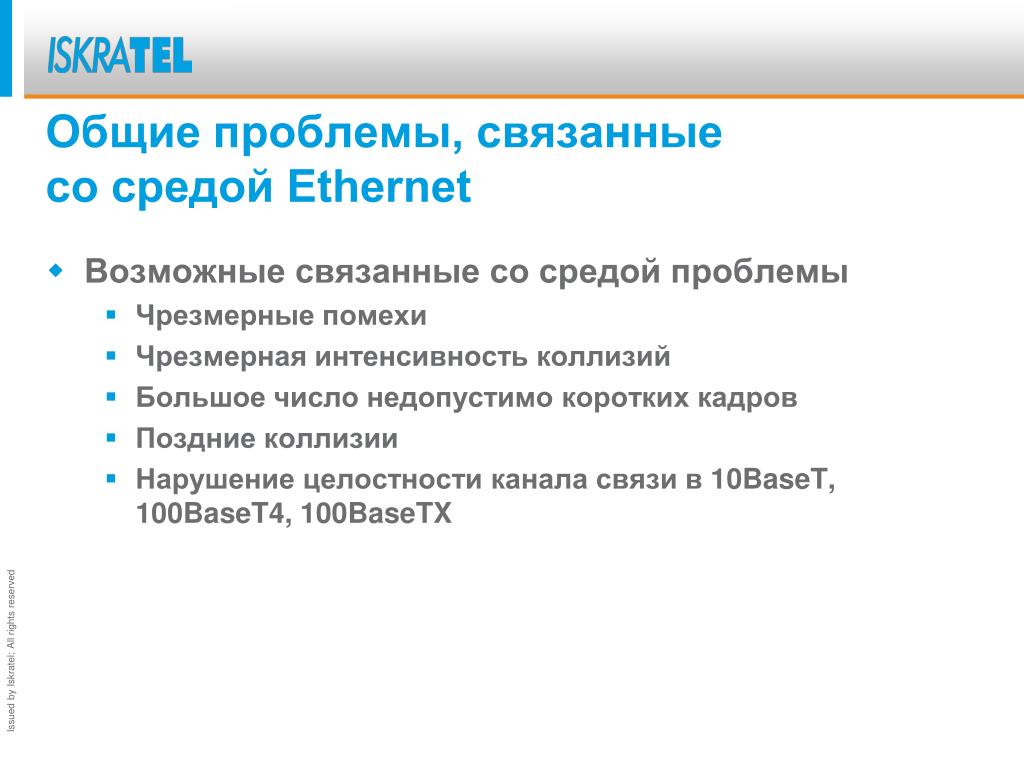

Общие проблемы, связанные со средой Ethernet
  • Возможные связанные со средой проблемы
    • Чрезмерные помехи
    • Чрезмерная интенсивность коллизий
    • Большое число недопустимо коротких кадров
    • Поздние коллизии
    • Нарушение целостности канала связи в 10BaseT, 100BaseT4, 100BaseTX

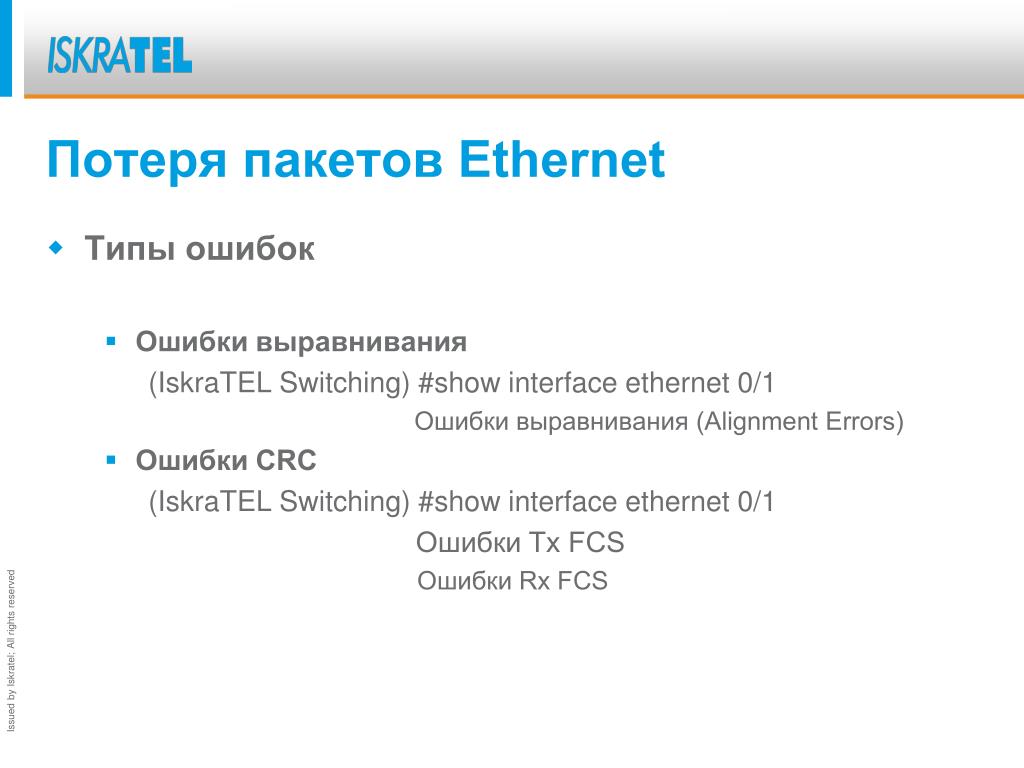

ethernet1
Потеря пакетов Ethernet
  • Типы ошибок
    • Ошибки выравнивания

(IskraTEL Switching) #show interface ethernet 0/1

Ошибки выравнивания (Alignment Errors)

    • Ошибки CRC

(IskraTEL Switching) #show interface ethernet 0/1

Ошибки Tx FCS

Ошибки Rx FCS

ba6162

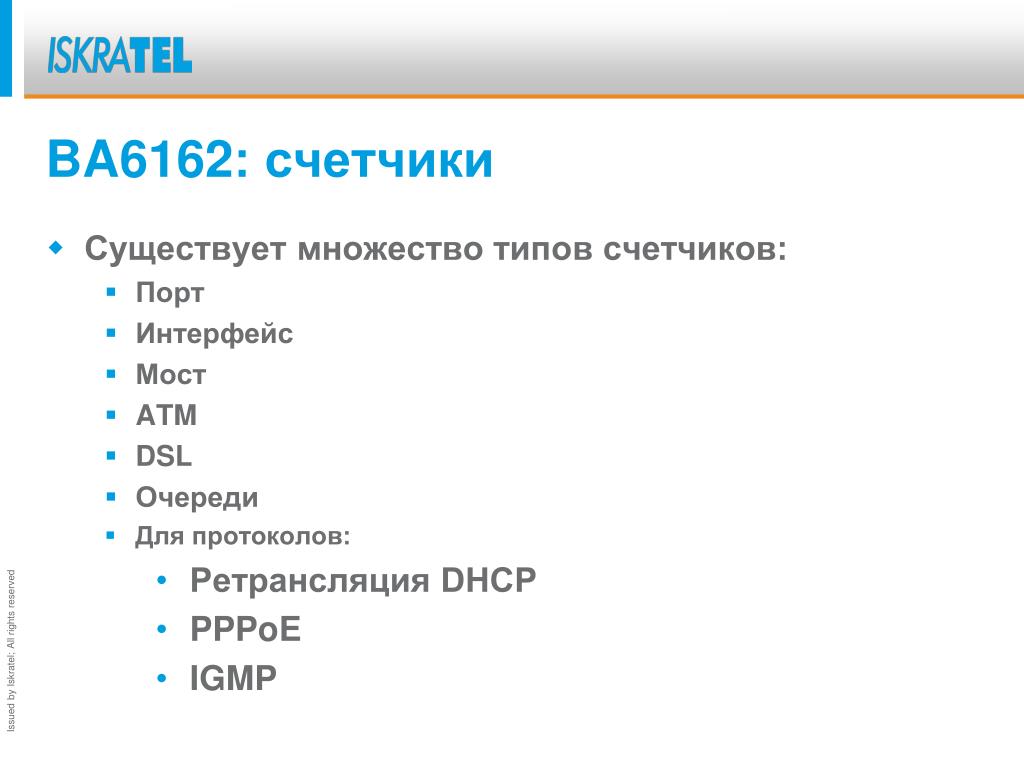

BA6162: счетчики
  • Существует множество типов счетчиков:
    • Порт
    • Интерфейс
    • Мост
    • ATM
    • DSL
    • Очереди
    • Для протоколов:
      • Ретрансляция DHCP
      • PPPoE
      • IGMP
slide32

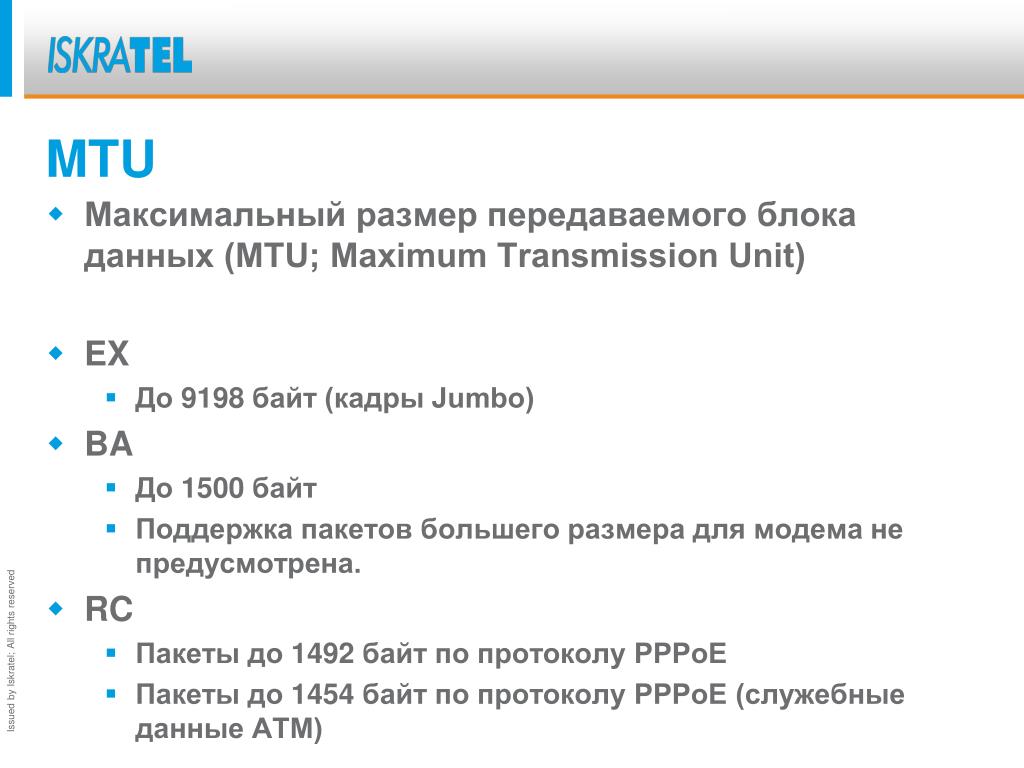

MTU
  • Максимальный размер передаваемого блока данных (MTU; Maximum Transmission Unit)
  • EX
    • До 9198 байт (кадры Jumbo)
  • BA
    • До 1500 байт
    • Поддержка пакетов большего размера для модема не предусмотрена.
  • RC
    • Пакеты до 1492 байт по протоколу PPPoE
    • Пакеты до 1454 байт по протоколу PPPoE (служебные данные ATM)
slide33
DHCP

Сервер DHCP

xDSL

ES

Модем

slide34

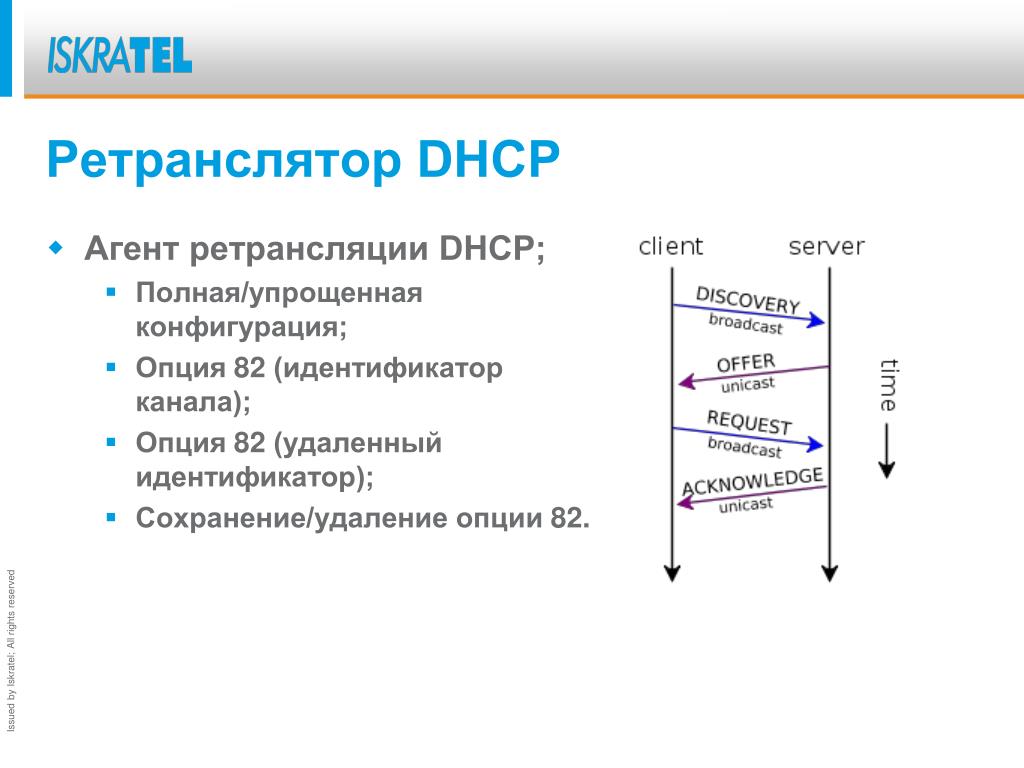

Ретранслятор DHCP
  • Агент ретрансляции DHCP;
    • Полная/упрощенная конфигурация;
    • Опция 82 (идентификатор канала);
    • Опция 82 (удаленный идентификатор);
    • Сохранение/удаление опции 82.
dhcp es
Ретранслятор DHCP на ES
  • На ES для ретранслятора DHCP предусмотрена возможность функционирования:
    • в упрощенном режиме:
      • опция 82 (идентификатор канала);
      • опция 82 (удаленный идентификатор);
      • сохранение/удаление опции 82.
    • в полнофункциональном режиме:
      • преобразование широковещательнойпередачи в одноадресную.

Сервер DHCP

Связь в режиме одноадресной передачи

Вставка опции

82

Вставка опции

82

pppoe
PPPoE
  • Реализация клиента PPPoE на базе ПК
  • Реализация клиента PPPoE на базе абонентского оборудования
pppoe1

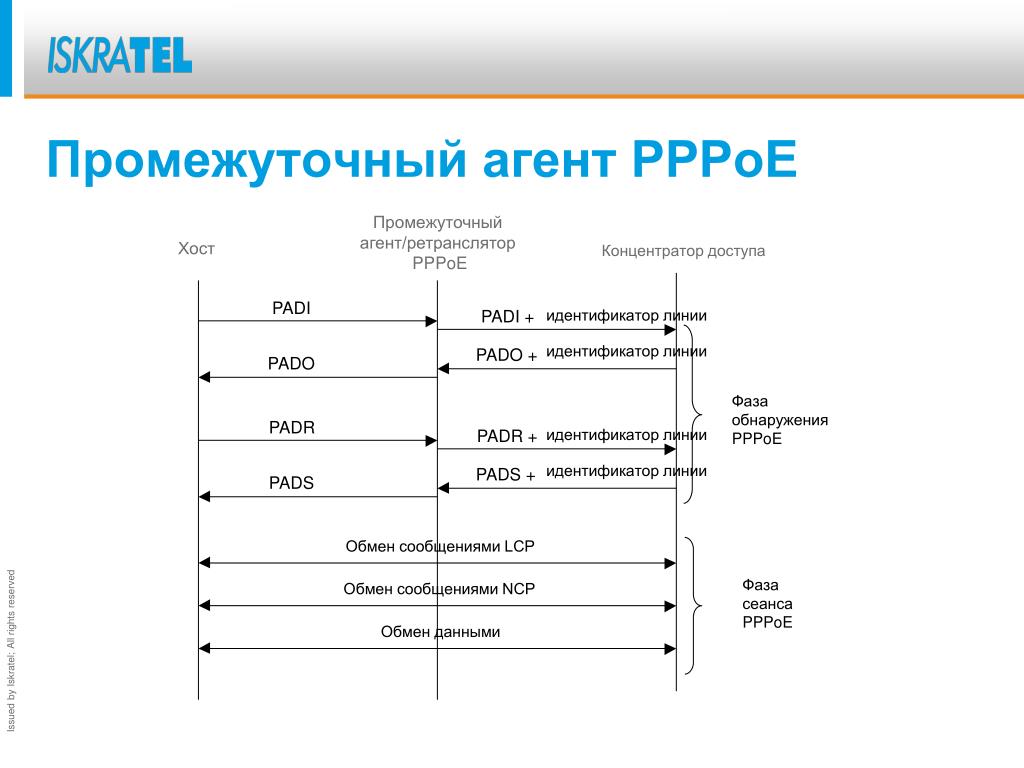

Промежуточный агент PPPoE

Промежуточный агент/ретранслятор PPPoE

Хост

Концентратор доступа

PADI

идентификатор линии

PADI +

идентификатор линии

PADO +

PADO

Фаза обнаруженияPPPoE

PADR

идентификатор линии

PADR +

идентификатор линии

PADS +

PADS

Обмен сообщениями LCP

Фаза сеанса PPPoE

Обмен сообщениями NCP

Обмен данными

pppoe2

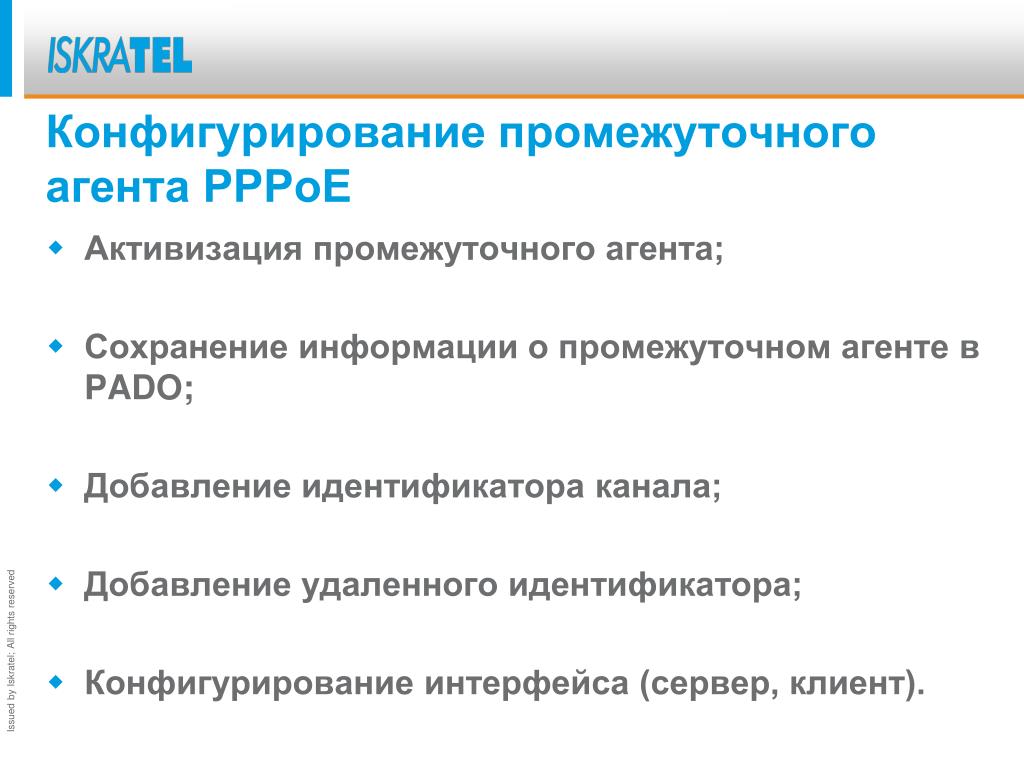

Конфигурирование промежуточного агента PPPoE
  • Активизация промежуточного агента;
  • Сохранение информации о промежуточном агенте в PADO;
  • Добавление идентификатора канала;
  • Добавление удаленного идентификатора;
  • Конфигурирование интерфейса (сервер, клиент).
slide39

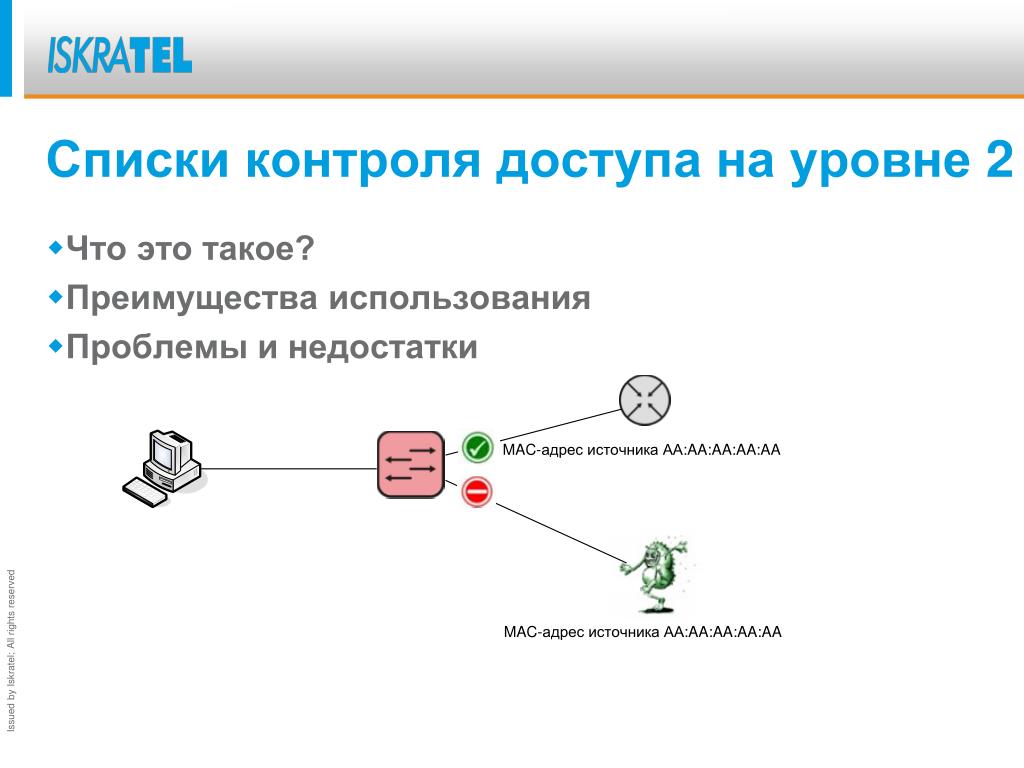

Списки контроля доступа на уровне 2
  • Что это такое?
  • Преимущества использования
  • Проблемы и недостатки
slide40
Списки контроля доступа на ES
  • Стандартный список контроля доступа на базе IP:
    • 1-99
    • Разрешение/запрет;
    • Неявный запрет в конце;
    • Пример: access-list 2 permit 10.1.1.1 255.0.0.0
  • Расширенный список контроля доступа на базе IP:
    • 100-199
    • Разрешение/запрет;
    • Неявный запрет в конце;
    • Правила:
      • every выполнение сопоставления для каждого пакета;
      • icmp выполнение сопоставления для протокола ICMP;
      • igmp выполнение сопоставления для протокола IGMP;
      • ip выполнение сопоставления для протокола IP;
      • tcp выполнение сопоставления для протокола TCP;
      • udp выполнение сопоставления для протокола UDP;
      • <1-255> сопоставление номера протокола.
slide41

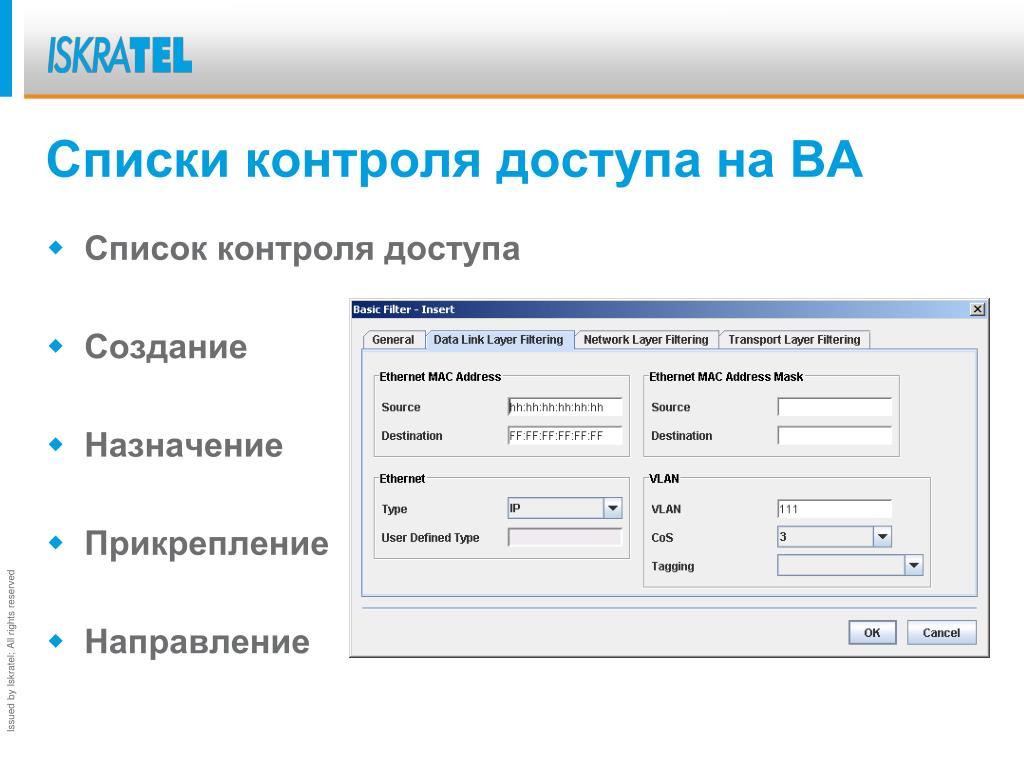

Списки контроля доступа на BA
  • Список контроля доступа
  • Создание
  • Назначение
  • Прикрепление
  • Направление
slide42

`

`

Частные порты

VLAN

1

VLAN

1

Широковещательный кадр

slide43

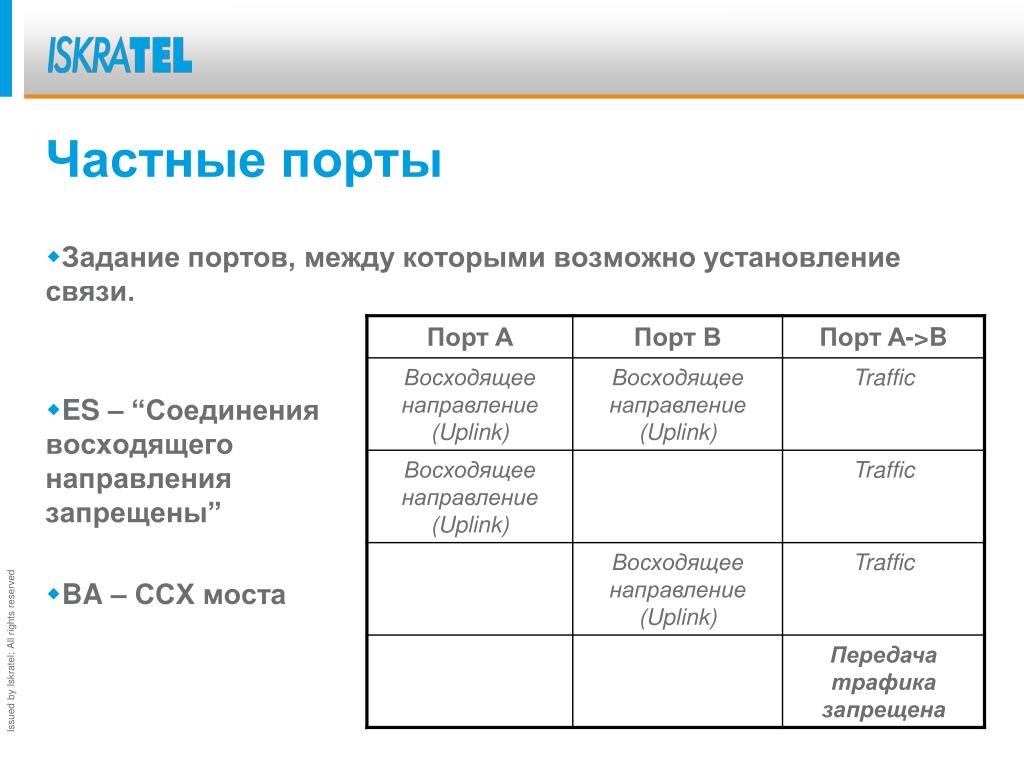

Частные порты
  • Задание портов, между которыми возможно установление связи.
  • ES – “Соединения восходящего направления запрещены”
  • BA – CCX моста
slide44
Контроль широковещательного "шторма"
  • Шторм:
    • Перегрузка сети в результате постоянной широковещательной или многоадресной передачи трафика;
    • Чрезмерное повышение времени отклика сети и превышение лимита времени на выполнение сетевых операций;
    • Невозможность установления соединения с ES.
  • Типы штормов:
    • Широковещательный;
    • Многоадресный;
    • DLF.
slide45

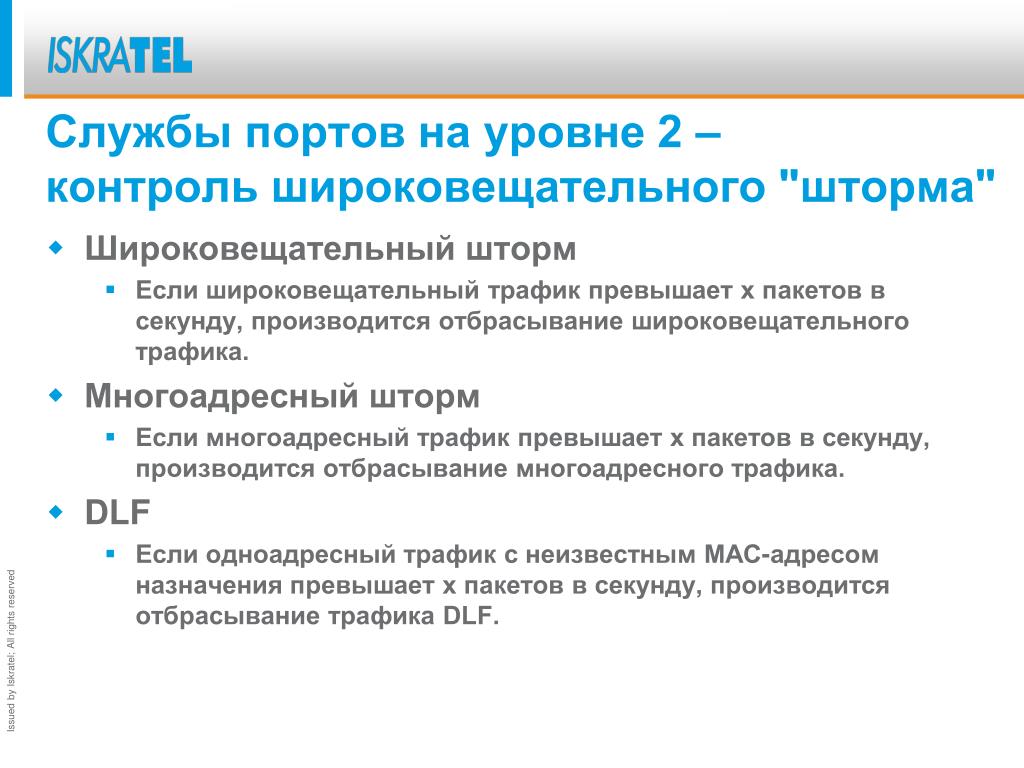

Службы портов на уровне 2 – контроль широковещательного "шторма"
  • Широковещательный шторм
    • Если широковещательный трафик превышает x пакетов в секунду, производится отбрасывание широковещательного трафика.
  • Многоадресный шторм
    • Если многоадресный трафик превышает x пакетов в секунду, производится отбрасывание многоадресного трафика.
  • DLF
    • Если одноадресный трафик с неизвестным MAC-адресом назначения превышает x пакетов в секунду, производится отбрасывание трафика DLF.

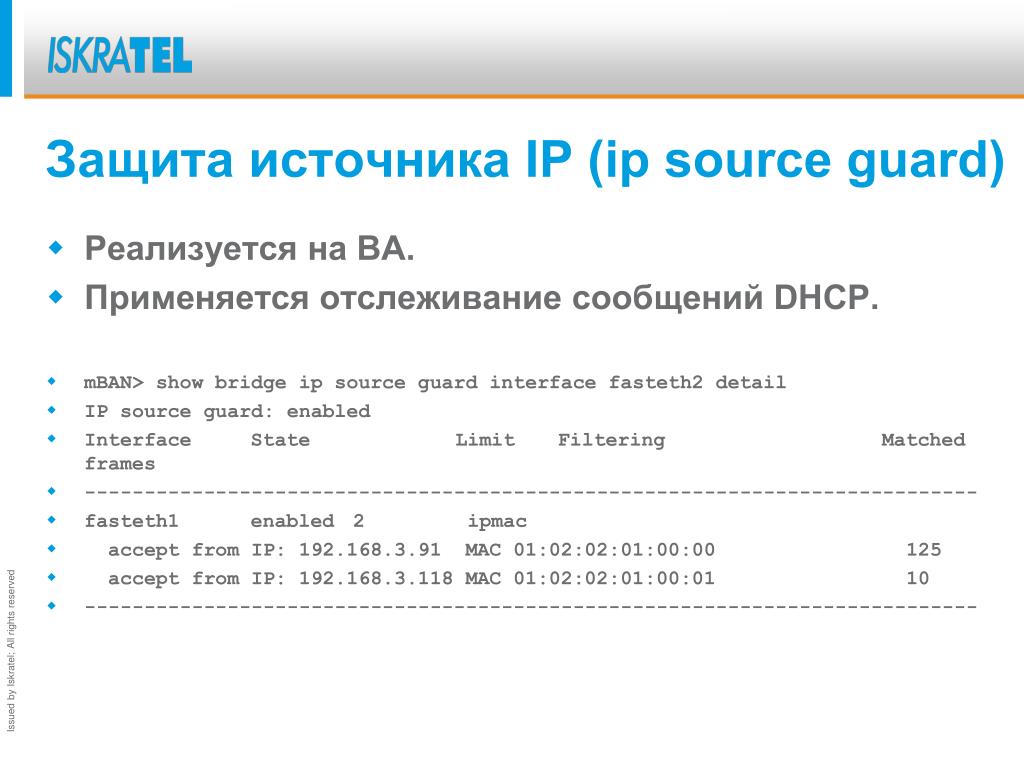

ip ip source guard
Защита источника IP (ip source guard)
  • Реализуется на BA.
  • Применяется отслеживание сообщений DHCP.
  • mBAN> show bridge ip source guard interface fasteth2 detail
  • IP source guard: enabled
  • Interface State Limit Filtering Matched frames
  • ---------------------------------------------------------------------------
  • fasteth1 enabled 2 ipmac
  • accept from IP: 192.168.3.91 MAC 01:02:02:01:00:00 125
  • accept from IP: 192.168.3.118 MAC 01:02:02:01:00:01 10
  • ---------------------------------------------------------------------------
sip pots

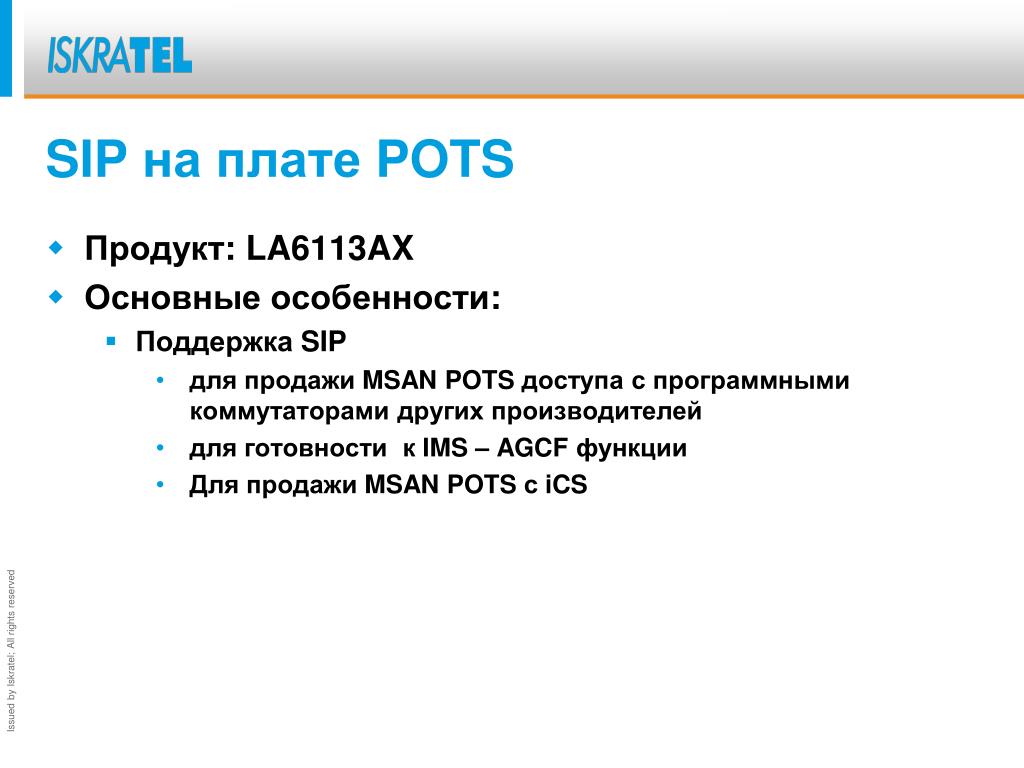

SIP на плате POTS
  • Продукт: LA6113AX
  • Основные особенности:
    • Поддержка SIP
      • для продажи MSAN POTS доступас программными коммутаторамидругих производителей
      • для готовности к IMS – AGCF функции
      • Для продажи MSAN POTS сiCS
slide48
Содержание

1.SI3000 MSAN

2. SI3000 MSCN

cs6113

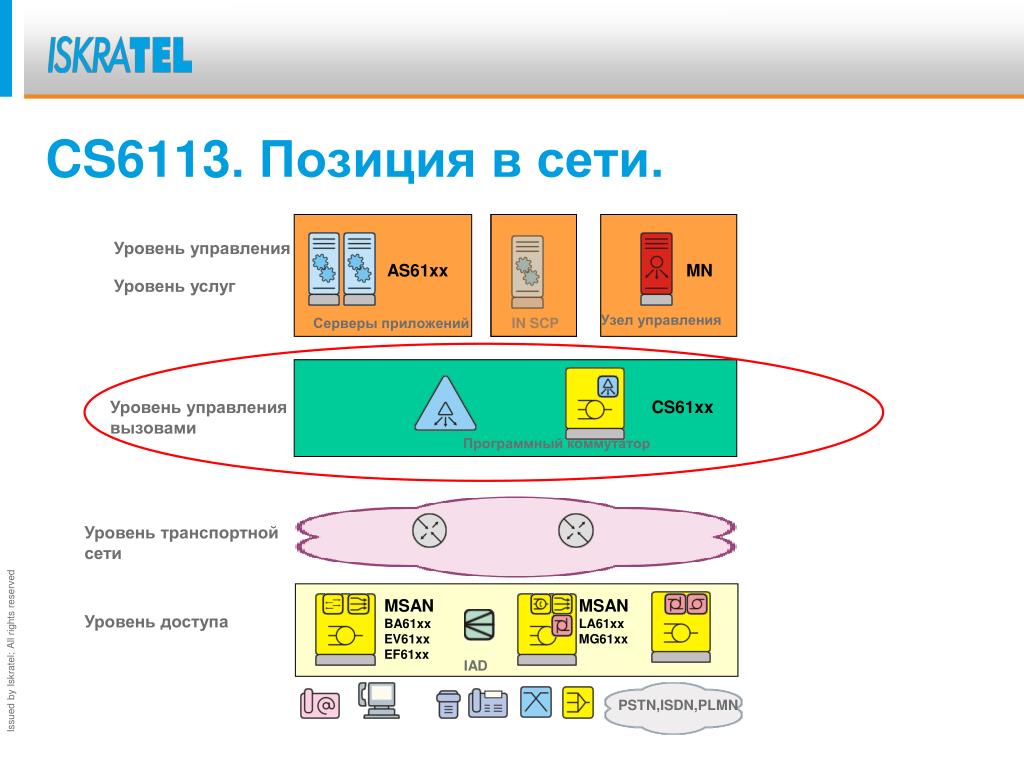

CS6113. Позиция в сети.

Уровень управления

AS61xx

MN

Уровень услуг

Узел управления

Серверы приложений

INSCP

Уровень управления вызовами

CS61xx

Программный коммутатор

Уровень транспортной сети

Уровень доступа

MSAN

BA61xx

EV61xx

EF61xx

MSAN

LA61xx

MG61xx

IAD

PSTN,ISDN,PLMN

cs61131

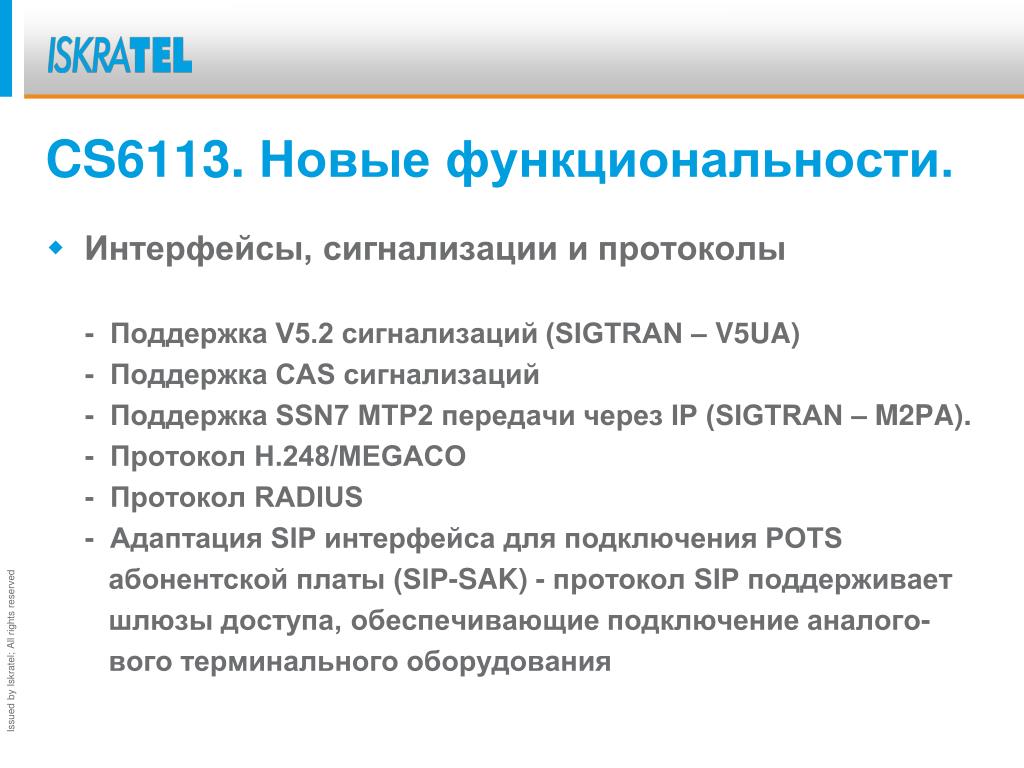

CS6113. Новые функциональности.
  • Интерфейсы, сигнализации и протоколы

- Поддержка V5.2 сигнализаций (SIGTRAN – V5UA)

- Поддержка CAS сигнализаций

- Поддержка SSN7 MTP2 передачи через IP (SIGTRAN – M2PA).

- Протокол H.248/MEGACO

- Протокол RADIUS

- Адаптация SIP интерфейса для подключения POTS

абонентской платы (SIP-SAK) - протокол SIP поддерживает

шлюзы доступа, обеспечивающие подключение аналого-

вого терминального оборудования

cs61132
CS6113. Новые функциональности.
  • Аппаратные средства

- Процессорная плата Woodcrest

  • Подключение к сети

- L1 подключение к сети с резервированием

- SS7 релейный (транзитный) STP

- Поддержка нескольких кодов пункта сигнализации SS7

Signalling Point Code

- Мультисерверная архитектура

- Географическое резервирование

cs61133
CS6113. Новые функциональности.
  • Услуги и функции

- Центрекс

- Виртуальный абонент

- Поддержка LI согласно ETSI

  • Сетевые услуги

- Маршрутизация на основании объемов входящего трафика

- Портативность номера с INAP

cs61134
CS6113. Новые функциональности.
  • Регистрация и тарификация вызовов

- Функциональность программного коммутатора с предоплатой

- Онлайновая тарификация

- CDR записи о качестве обслуживания

- Конвертирование CDR в IACAMA (IAR) формат

  • Диагностика

- Тестирование Ethernet порта

- Контроль состояния загруженных программных пакетов

- Передача аварийных сигналов

cs61135
CS6113.
  • Поддержка V5.2 сигнализаций (SIGTRAN – V5UA)

- Функциональность V5.2 LE основана на использовании протокола V5UA

- Поддержка доступов аналогового абонента ТфОП

- Поддержка ISDN (BRA, PRA) доступов

- Использование в качестве транспортного протокола – SCTP

- Передача сообщений V5.2 на TDM стороне через поток Е1, а на IP стороне посредством V5UA.

cs61136
CS6113.
  • Поддержка сигнализации 2ВСК

- Функциональность 2ВСК охватывает линейную и регистровую части сигнализации

- Поддержка двухчастотных сигнализаций: импульсный челнок, импульсный пакет и безынтервальный пакет АОН.

- Использует обработку сигнализации между CS и MG через интерфейсы и механизмы MGCP\IP, адаптированные под 2ВСК.

- Общие задержки в IP сети – не более 10мс. CS и MG желательно распологать в одной локации

cs61137
CS6113.
  • Поддержка сигнализации 2ВСК

- CS выполняет все функции обработки вызова

- CS обеспечивает логику 2ВСК, т.е выполняет роль контроллера сигнализации

- MG распознавание и управление физическими сигналами ВСК и преобразование их в логические.

- CS посылает команды управления тональными сигналами и речевым соединением.

cs61138
CS6113.
  • Передача сигнализации ОКС7 по сети IP

- Поддержка протокола М2РА, для передачи сообщений МТР3

  • Поддержка протокола H.248\MEGACO

- управление разговорными каналами MG по M3UA

- управление разговорными каналами MG по M2UA

- управление разговорными каналами MG по IUA

- управление разговорными каналами MG по V5UA

- управление разговорными каналами MG c NUC функциональностью.

cs61139
Набор протоколов в CS6113
  • Функциональность ВСК в продуктах CS6113/MG6113 включает в себя:
  • линейную и регистровую часть сигнализации 2ВСК (двухбитовая цифровая сигнализация в сетях СНГ)
  • Принадлежащие двухчастотные сигнализации импульсный челнок (Челнок), импульсный пакет и безынтервальный пакет АОН.
cs611310
CS6113.
  • Использование логики обработки предоплаченных вызовов через сервер RADIUS
  • Подключение к сети с резервированием

- двойная звезда

- связующий драйвер (bonding)

- edge port

call server
Программный коммутатор (Callserver)

SI3000 MSCN

iCS

Платформа ATCA & MSAN

  • CS двухпроцессорная система на платформе MEA
  • MEA10 или MEA 20
  • Интегрированный программный коммутатор на платформе MLC
  • Корпус 24, 12, 1U
  • Продукт iCS
  • MN V5, интегрированный с MNV6

Платы CVH,

CVI (Woodcrest)

ATCA 5 или 14 слотов

MEA 10,20

MLC

60

cs6113 itconfig
CS6113. Новые значения в файлах itConfig
  • Новые значения параметров появляются в файлах itConfig при апгрейде пакета обновления (service pack).
  • Для нового скрипта itRwc.sh нужны новые значения в файле itConfig.
  • Если в системе все еще сохраняется старый файл itConfig, то выполнение скрипта itRwc.sh завершается ошибкой, вследствие чего процедура инсталляции пакета обновления также завершиться ошибкой
cs6113 itconfig1
CS6113. Новые значения в файлах itConfig

################################################################### Data about management subnet# These data must be set. If value is "0.0.0.0" or "" an error will# accure trough service pack update (when itRwc.sh is running).## Duty of these data is to establish connection to Management Node.# This route is written in /etc/network/interfaces as first one.# If default gateway is not set, this will be our "window in the world".##################################################################MN_NODE_NET_IP=0.0.0.0MN_NODE_NET_MASK=0.0.0.0MN_NODE_GW=0.0.0.0

cs6113 itconfig2
CS6113. Новые значения в файлах itConfig
  • MN_NODE_NET_IP           .... адрес сети – это адрес сети, в которой находится MN (или сетевой элемент, с которого осуществляется управление узла)
  • MN_NODE_NET_MASK    .... маска сети – это маска сети, в которой находится MN (или сетевой элемент, с которого осуществляется управление узла)
  • MN_NODE_GW                .... IP-адрес GW, через который обеспечен доступ в сеть элемента, с которого будет управляется узел.
mn mg cs
Физически разделенные сети MN, MG, CS

MN_NODE_NET_IP=10.100.0.0

MN_NODE_NET_MASK=255.255.0.0

MN_NODE_GW=10.200.255.254

mg cs mn1
MG и CS включены в сеть,в которую включен MN
  • на MG:
    • MN_NODE_NET_IP=10.100.0.0
    • MN_NODE_NET_MASK=255.255.0.0
    • MN_NODE_GW=10.100.4.1
    • на дублированном CS – сторона 1:
    • MN_NODE_NET_IP=10.100.0.0
    • MN_NODE_NET_MASK=255.255.0.0
    • MN_NODE_GW=10.100.6.1
  • на дублированном CS – сторона 2:
    • MN_NODE_NET_IP=10.100.0.0
    • MN_NODE_NET_MASK=255.255.0.0
    • MN_NODE_GW=10.100.6.2
cs611311
CS6113. Лицензирование дополнительных услуг.
  • Базовые лицензии (“Basic”). Сюда включены две лицензии:
    • »Analog Basic«
    • »VoIP Basic«;
  • Расширенные лицензии (“Advanced”). Сюда включены три

лицензии:

    • »Analog Advanced«,
    • »VoIP Advanced«,
    • »ISDN Advanced«
  • Центрекс-лицензия.
cs611312
CS6113. Лицензирование дополнительных услуг.
  • Базовые лицензии определяют очень маленький набор разрешенных услуг и предназначены для абонентов с более низкими требованиями, которые практически не пользуются дополнительными услугами.
  • Расширенные лицензии определяют значительно расширенный набор услуг и включают в себя все услуги, за исключением услуг, которыми можно пользоваться лишь при наличии Центрекс-лицензии.
  • Центрекс-лицензия предназначена, в основном, для Центрекс-абонентов, пользующихся более широким набором абонентских услуг. В отличие от базовых и расширенных лицензий она не используется самостоятельно.
slide70
Администрирование лицензирования дополнительных услуг

CMG – Subscriber – Supplementary Service Set

slide71
Администрирование лицензирования дополнительных услуг

CMG – Subscriber – Supplementary Service Set

custom service set
Администрирование абонентов, пользующихся набором услуг Custom Service Set
la6113ax cs sip
Подключение LA6113AX к CS по SIP-протоколу
  • Для подключение плат SAK по SIP-протоколу поддерживаются две опции регистрации:

- Регистрация абонента с отдельной учетной

записью пользователя

- Регистрация всех пользователей одновременно с

общей учетной записью MAD (multiple access device)

la6113ax cs sip3
Подключение LA6113AX к CS по SIP-протоколу

Вкладка Basic

mg6113
MG6113. Новые функциональности.
  • Новая аппаратная платформа CMG (8xE1, 32xE1)
  • Поддержка сигнализаций V5.2 (SIGTRAN – V5UA)
  • Поддержка сигнализаций CAS 2VSK
  • Поддержка ОКС №7, передача MTP2 по IP (M2PA).
  • Протокол H.248/MEGACO
  • PPP-соединения по трактам E1
  • Поддержка VoIP кодека ClearChannel
  • Апгрейд измерений рабочих характеристик (статистика) на E1, H248 и т.д.
  • ETSI LI
