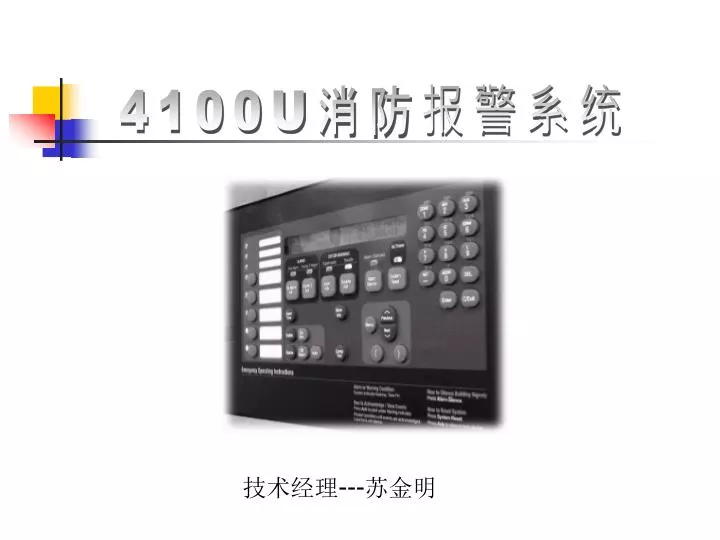

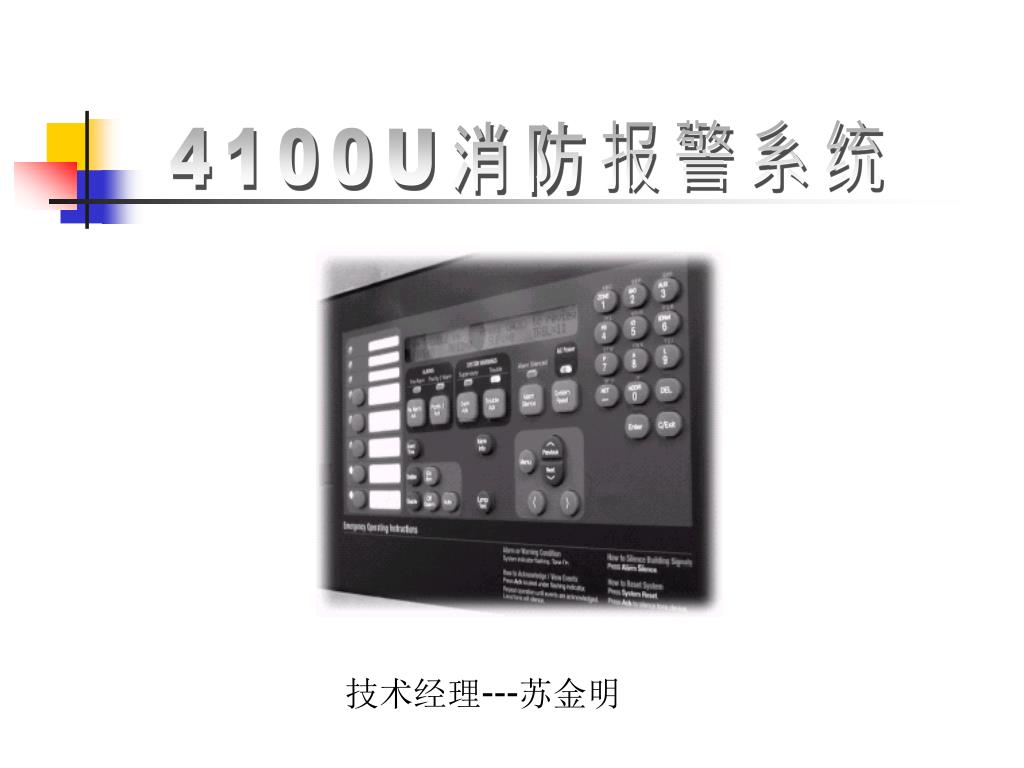

4100U 消防报警系统

4100U 消防报警系统. 技术经理 --- 苏金明. 课程目标. 描述4100 U 的主要特性 描述主要的设计和机械结构的改进 描述改进后的软件特性 描述新的维修特性. 介绍. 每个4100 U 控制盘提供了全面的点和模块以满足从小到中型项目的应用范围 4100U 可通过配接多种接口模块以适应单机运行或者网络系统. 新控制盘主要特性. 总点数容量为2000点 NACs 已内置于电源之中，以便最优化接线 新的4100 U 卡件通过电源分配接口模块来连接，以便 最优化接线 用户程序既能上传，也能下载. 本身带地址的电源提供了全面的故障诊断信息

giulia
Download Presentation

4100U 消防报警系统

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 4100U消防报警系统 技术经理---苏金明

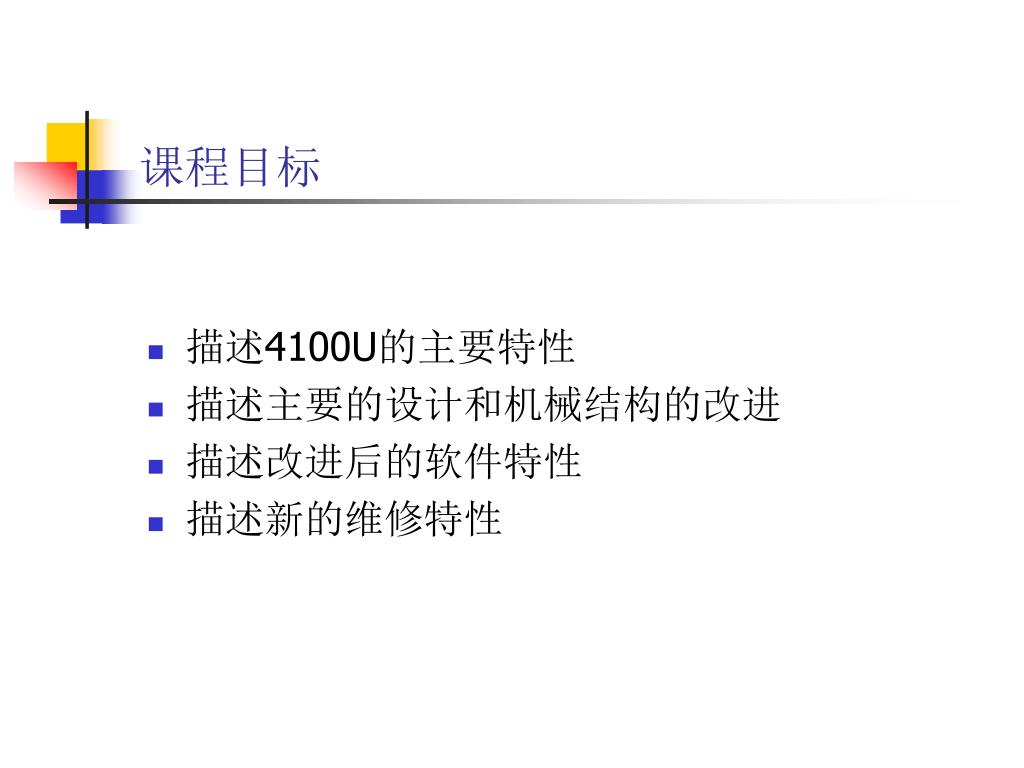

  2. 课程目标 • 描述4100U的主要特性 • 描述主要的设计和机械结构的改进 • 描述改进后的软件特性 • 描述新的维修特性

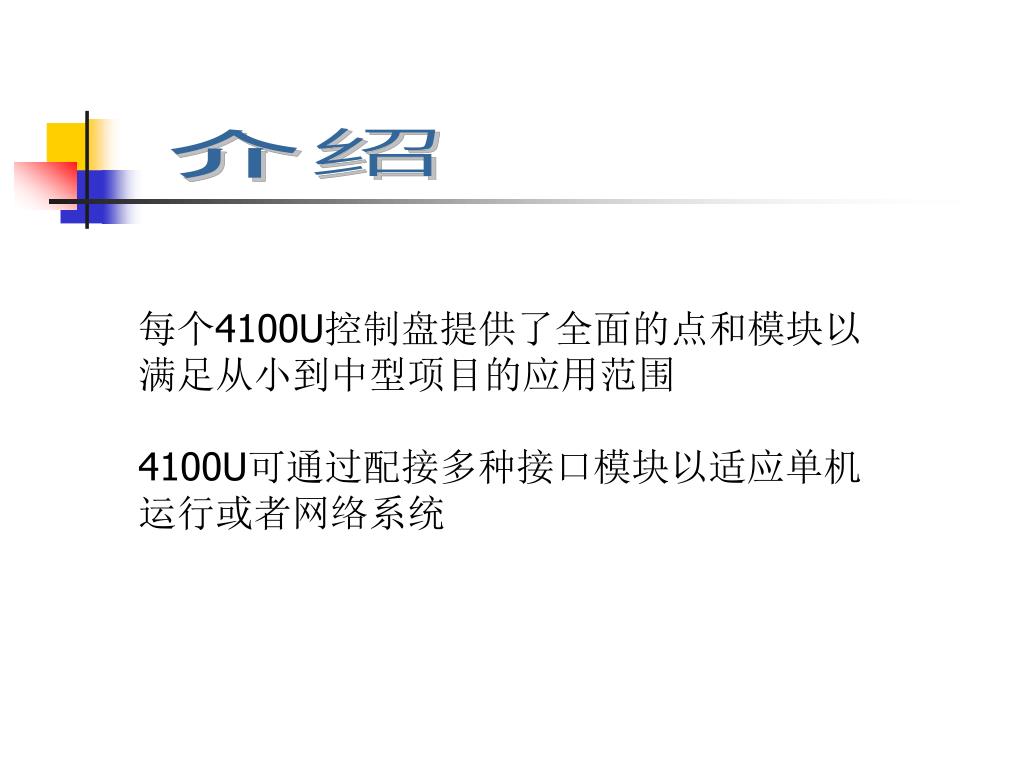

  3. 介绍 每个4100U控制盘提供了全面的点和模块以满足从小到中型项目的应用范围 4100U可通过配接多种接口模块以适应单机运行或者网络系统

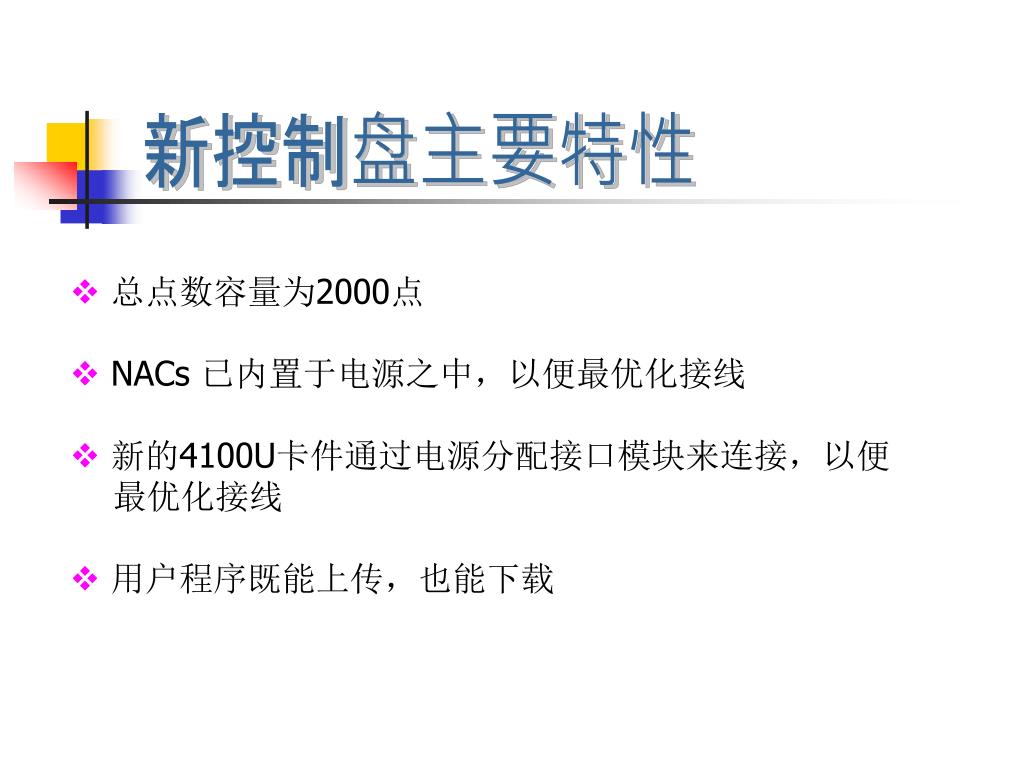

  4. 新控制盘主要特性 • 总点数容量为2000点 • NACs 已内置于电源之中，以便最优化接线 • 新的4100U卡件通过电源分配接口模块来连接，以便 最优化接线 • 用户程序既能上传，也能下载

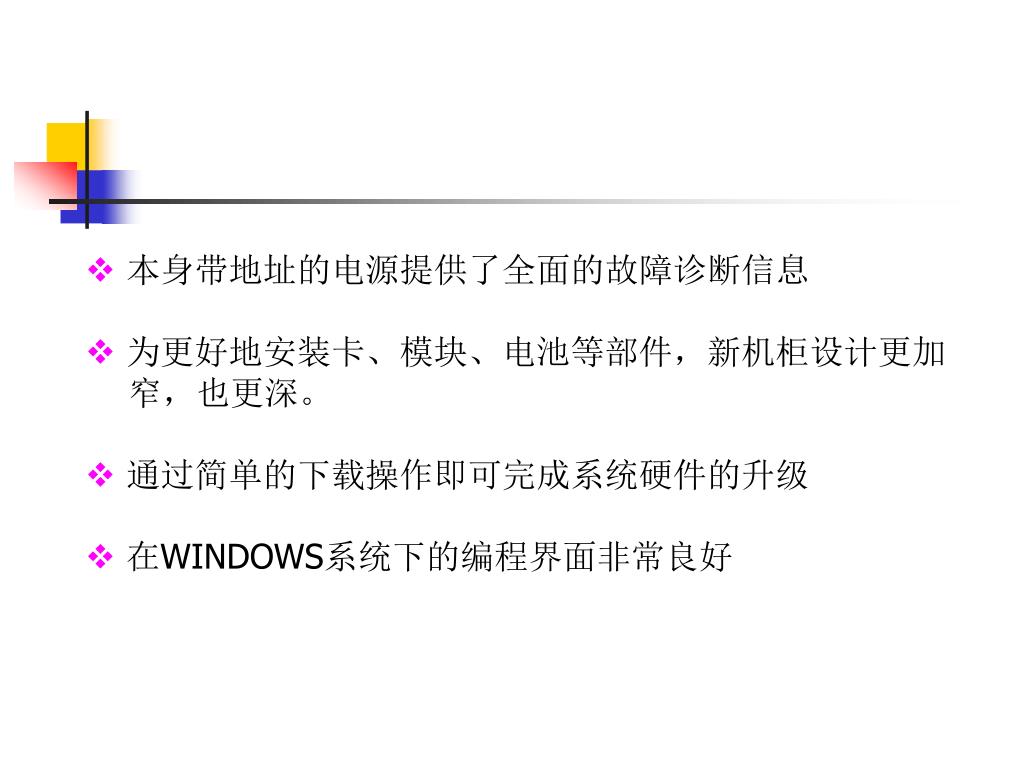

  5. 本身带地址的电源提供了全面的故障诊断信息 本身带地址的电源提供了全面的故障诊断信息 • 为更好地安装卡、模块、电池等部件，新机柜设计更加 窄，也更深。 • 通过简单的下载操作即可完成系统硬件的升级 • 在WINDOWS系统下的编程界面非常良好

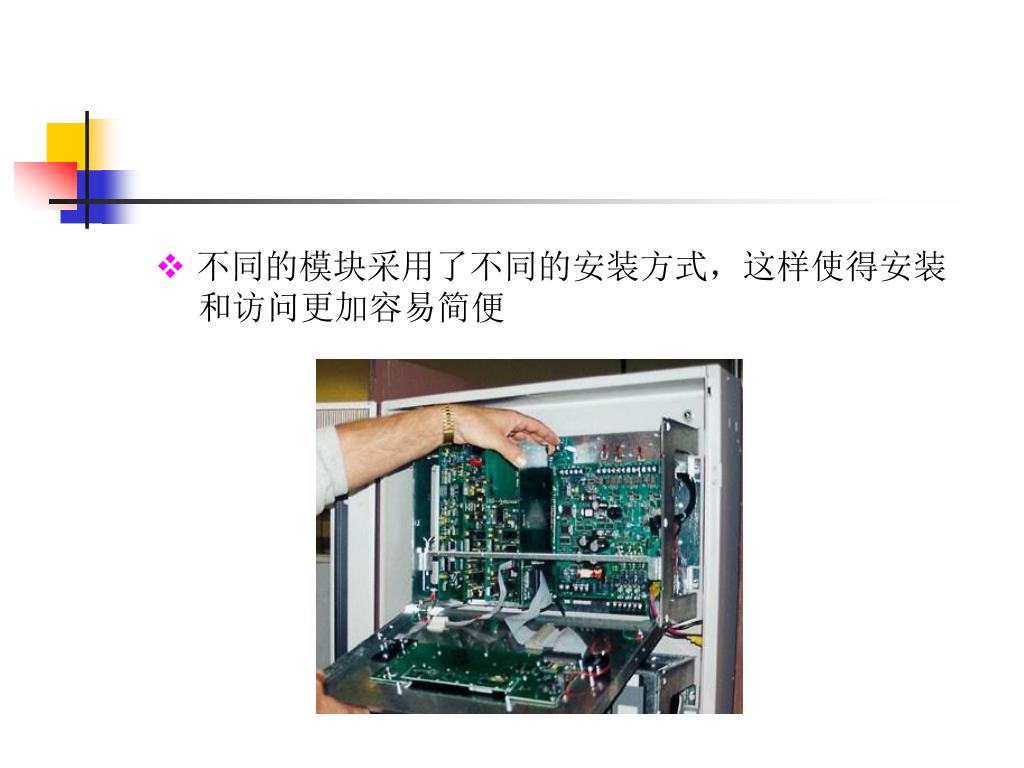

  6. 不同的模块采用了不同的安装方式，这样使得安装 不同的模块采用了不同的安装方式，这样使得安装 和访问更加容易简便

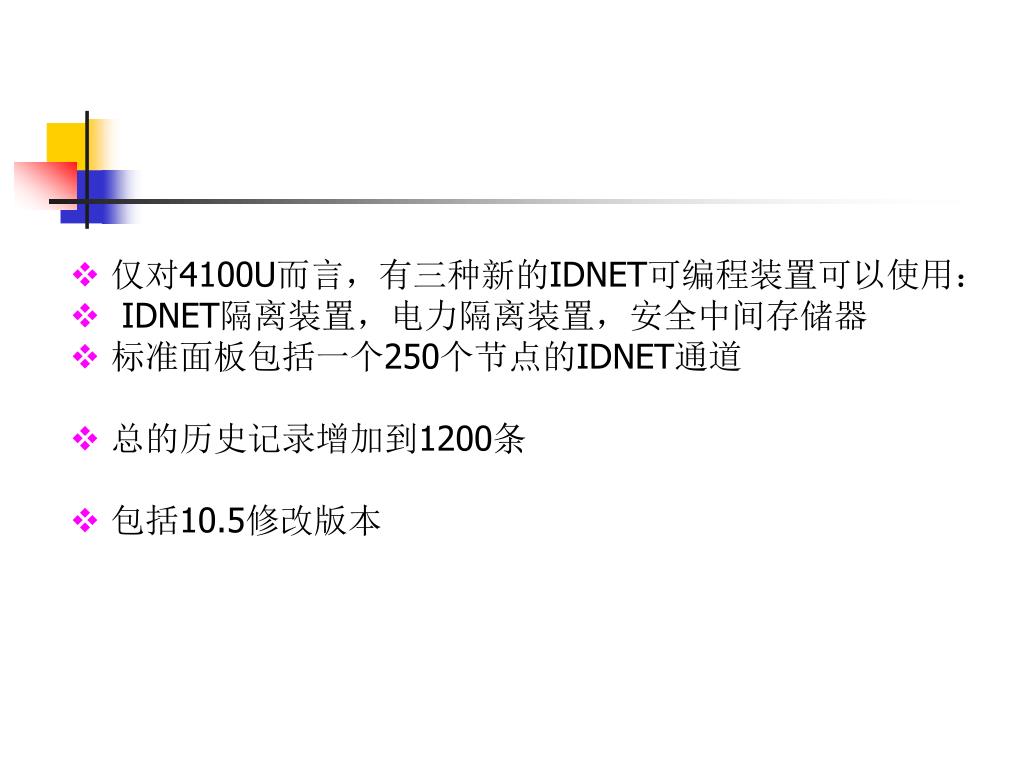

  7. 仅对4100U而言，有三种新的IDNET可编程装置可以使用： 仅对4100U而言，有三种新的IDNET可编程装置可以使用： • IDNET隔离装置，电力隔离装置，安全中间存储器 • 标准面板包括一个250个节点的IDNET通道 • 总的历史记录增加到1200条 • 包括10.5修改版本

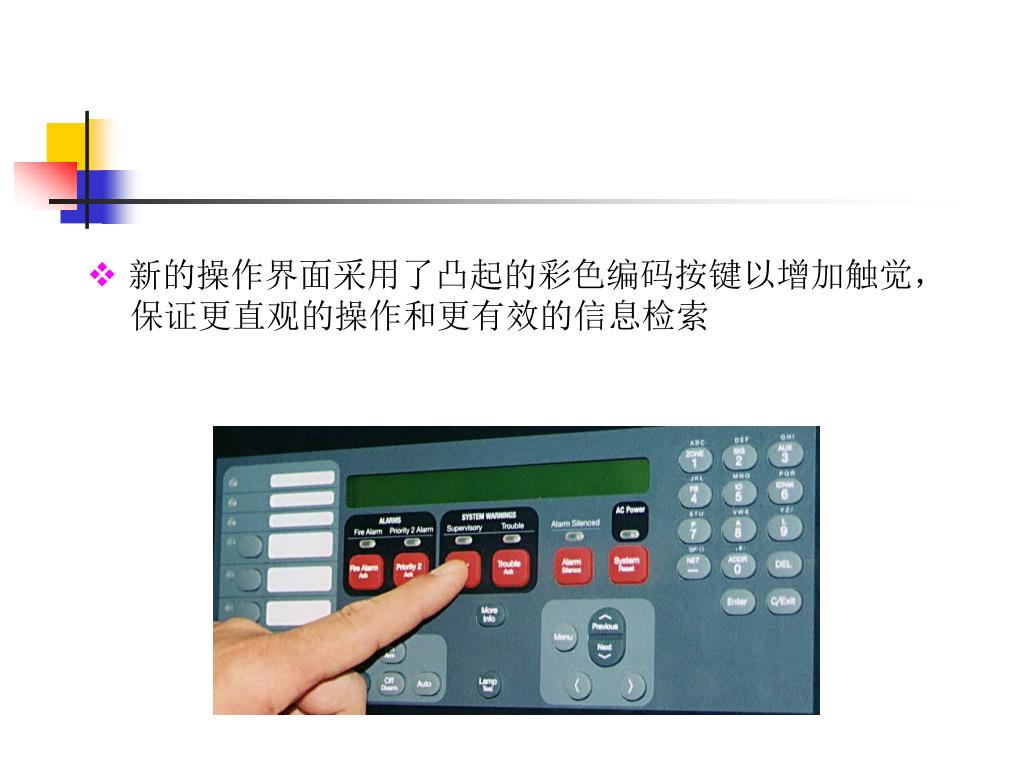

  8. 新的操作界面采用了凸起的彩色编码按键以增加触觉， 新的操作界面采用了凸起的彩色编码按键以增加触觉， 保证更直观的操作和更有效的信息检索

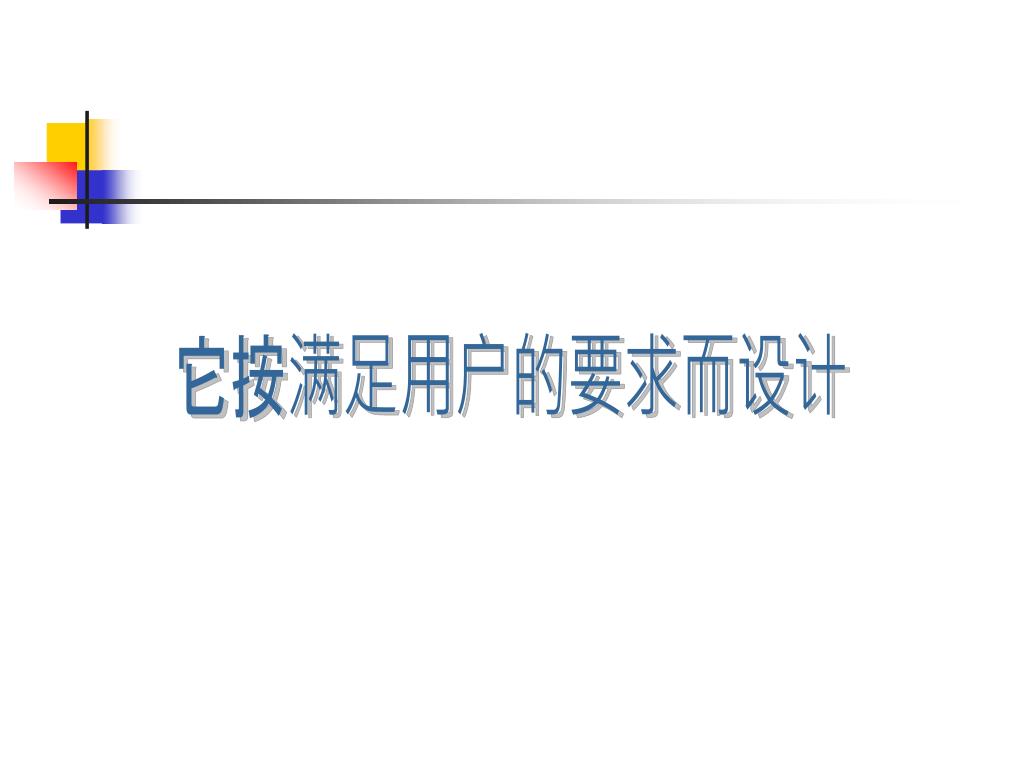

  9. 它按满足用户的要求而设计

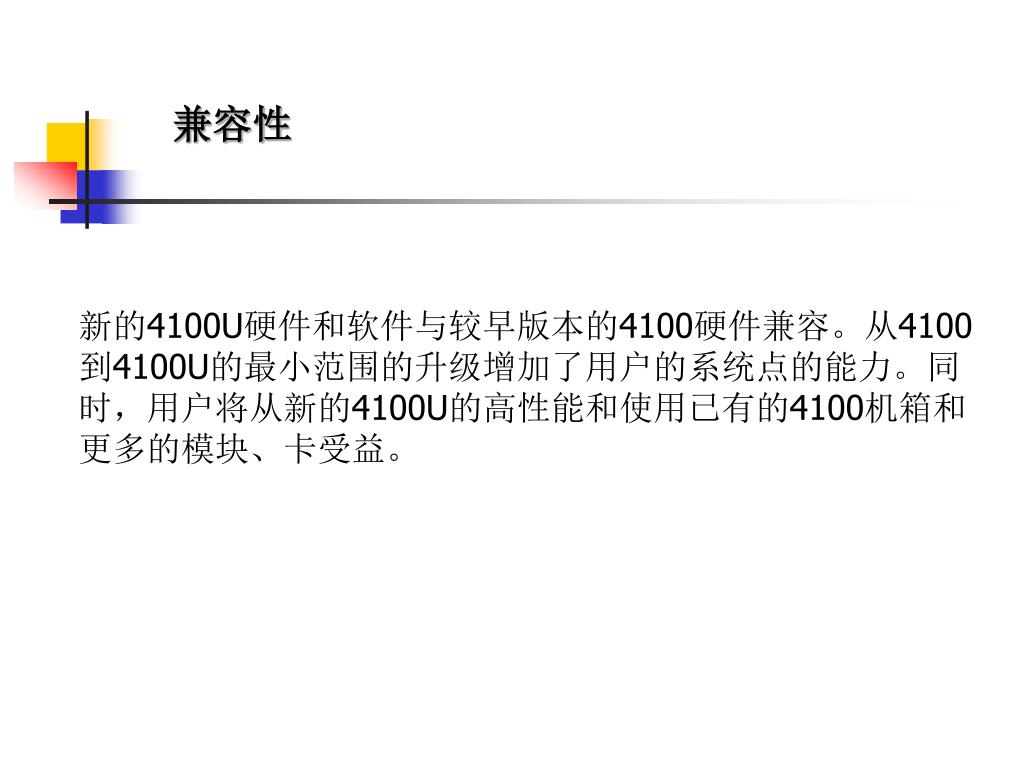

  10. 兼容性 新的4100U硬件和软件与较早版本的4100硬件兼容。从4100 到4100U的最小范围的升级增加了用户的系统点的能力。同 时，用户将从新的4100U的高性能和使用已有的4100机箱和 更多的模块、卡受益。

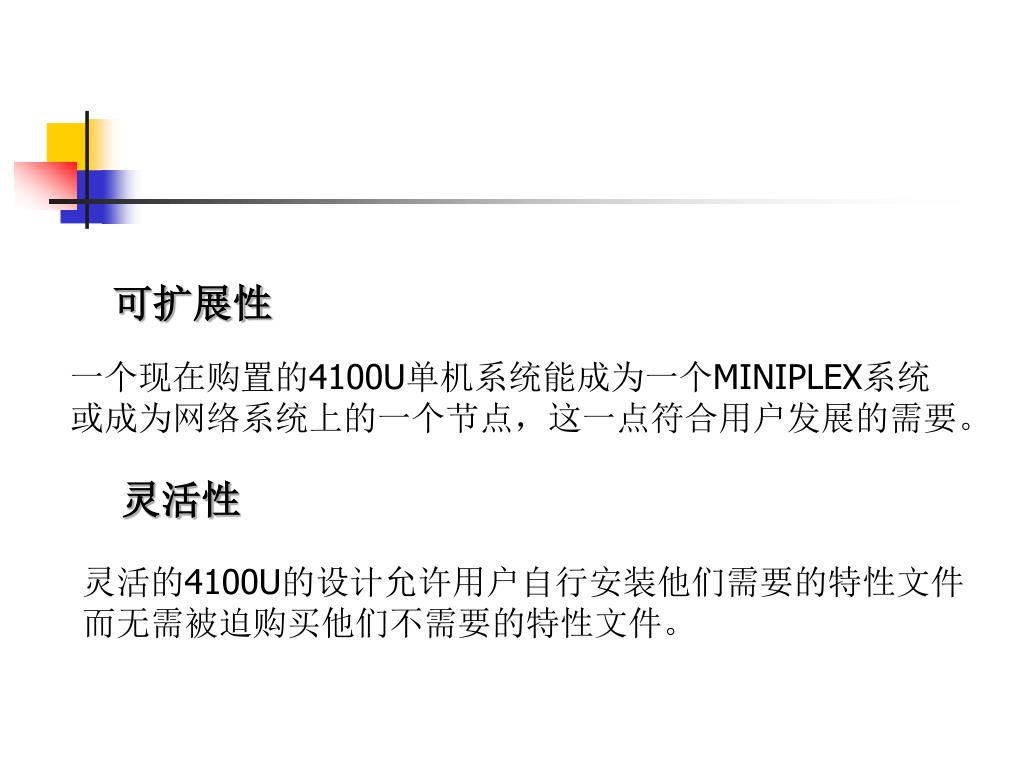

  11. 可扩展性 一个现在购置的4100U单机系统能成为一个MINIPLEX系统 或成为网络系统上的一个节点，这一点符合用户发展的需要。 灵活性 灵活的4100U的设计允许用户自行安装他们需要的特性文件 而无需被迫购买他们不需要的特性文件。

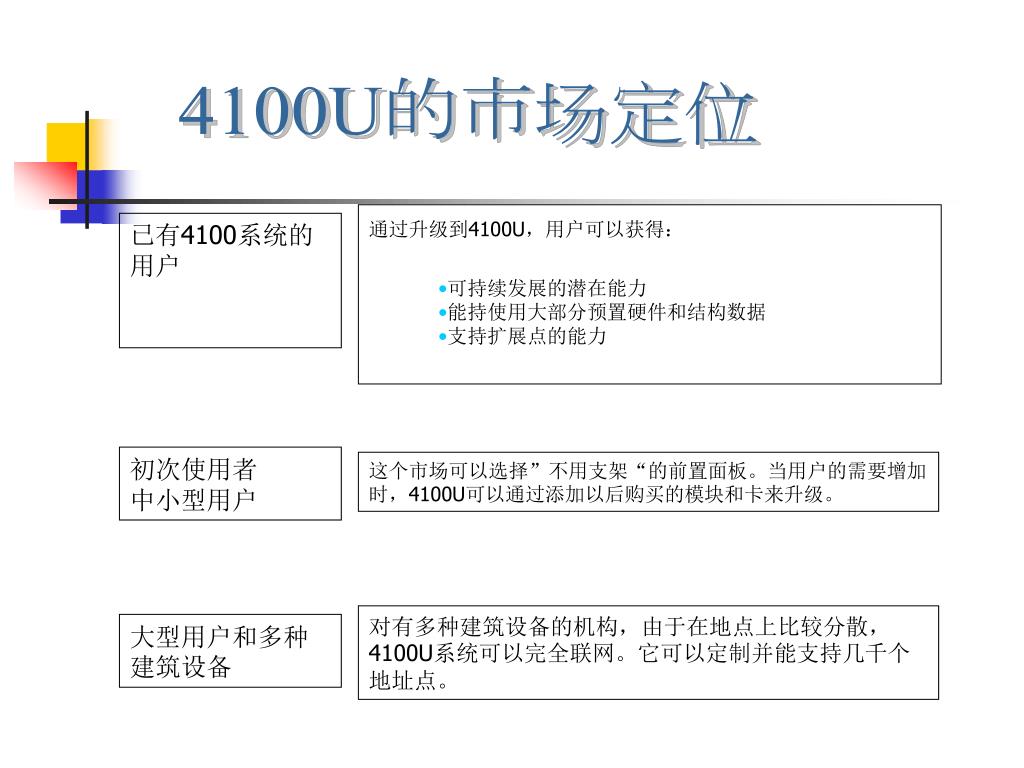

  12. 通过升级到4100U，用户可以获得： • 可持续发展的潜在能力 • 能持使用大部分预置硬件和结构数据 • 支持扩展点的能力 4100U的市场定位 已有4100系统的用户 初次使用者 中小型用户 这个市场可以选择”不用支架“的前置面板。当用户的需要增加时，4100U可以通过添加以后购买的模块和卡来升级。 对有多种建筑设备的机构，由于在地点上比较分散，4100U系统可以完全联网。它可以定制并能支持几千个地址点。 大型用户和多种建筑设备

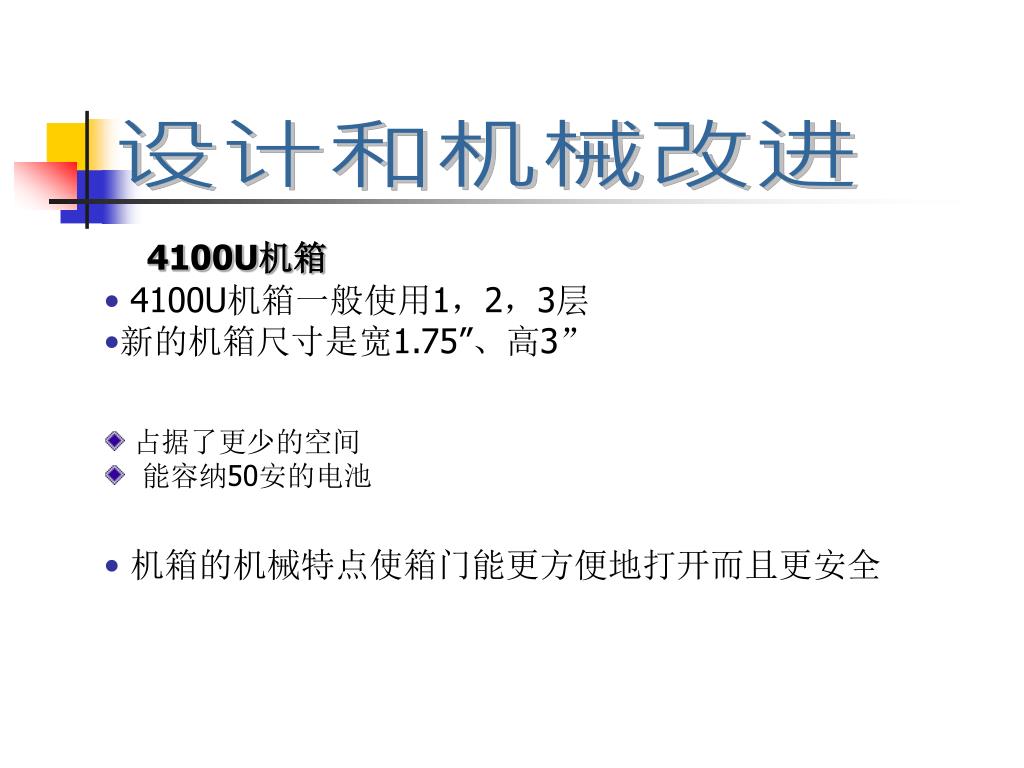

  13. 设计和机械改进 4100U机箱 • 4100U机箱一般使用1，2，3层 • 新的机箱尺寸是宽1.75”、高3” • 占据了更少的空间 • 能容纳50安的电池 • 机箱的机械特点使箱门能更方便地打开而且更安全

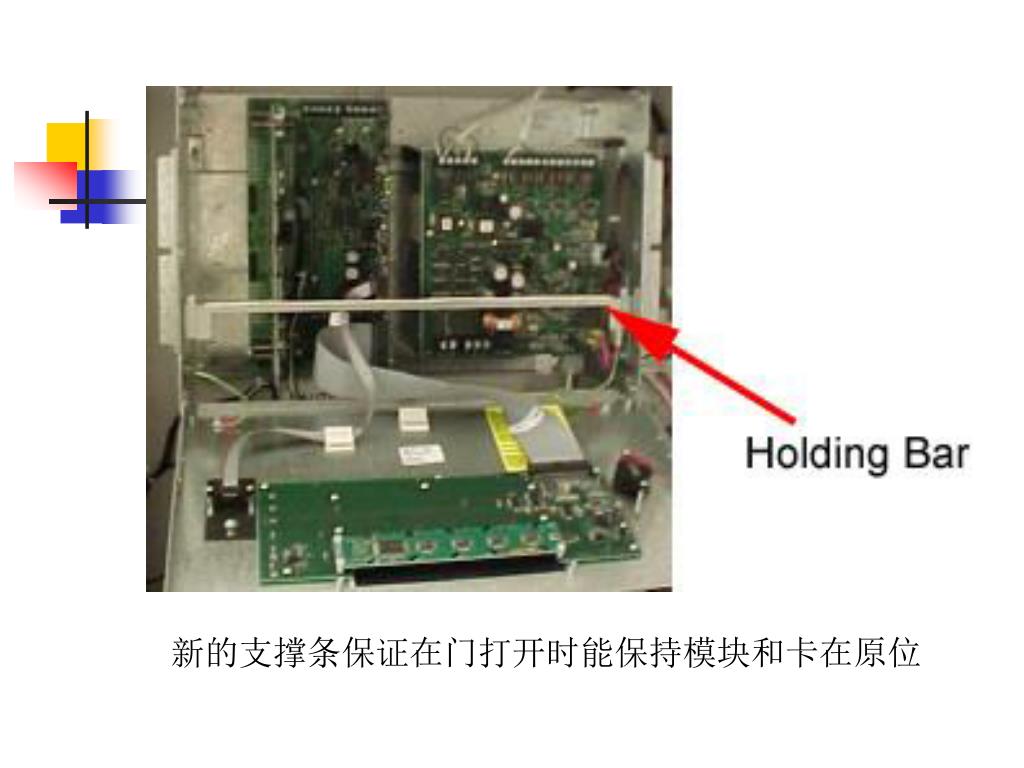

  14. 新的支撑条保证在门打开时能保持模块和卡在原位新的支撑条保证在门打开时能保持模块和卡在原位

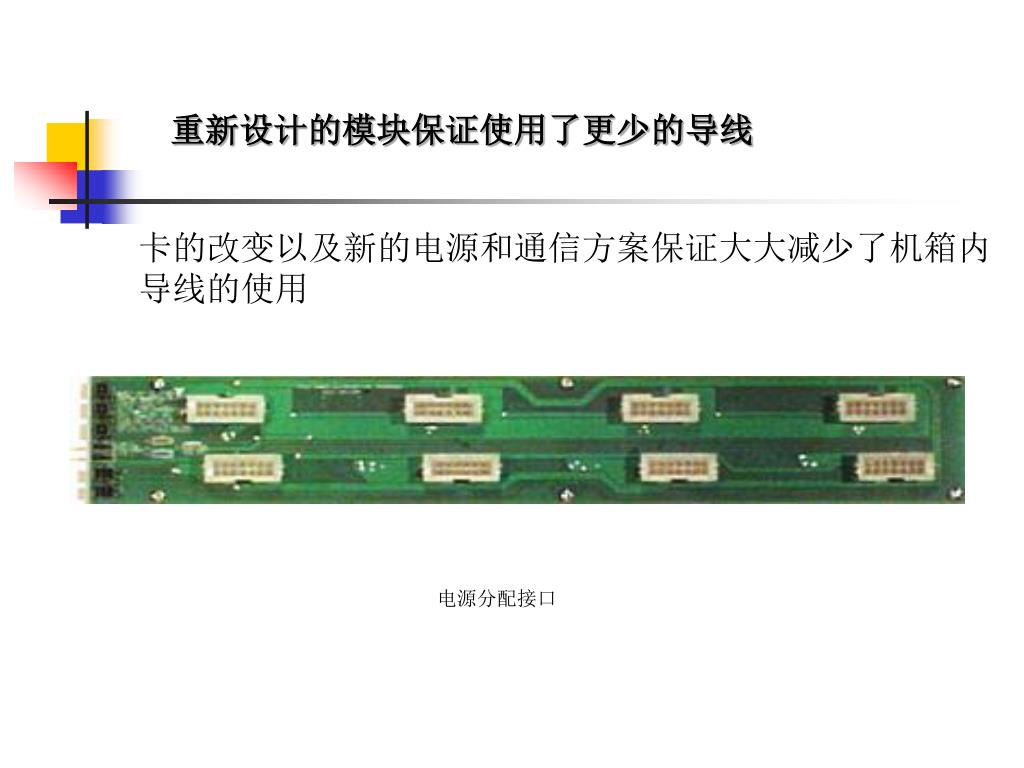

  15. 重新设计的模块保证使用了更少的导线 卡的改变以及新的电源和通信方案保证大大减少了机箱内 导线的使用 电源分配接口

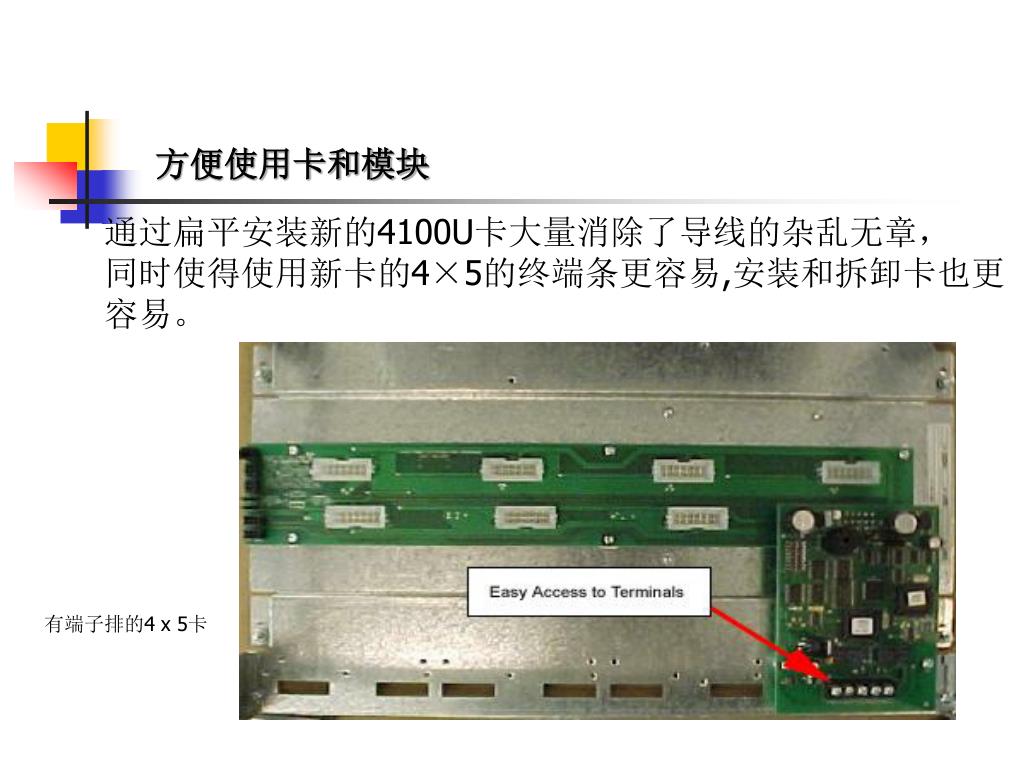

  16. 方便使用卡和模块 通过扁平安装新的4100U卡大量消除了导线的杂乱无章， 同时使得使用新卡的4×5的终端条更容易,安装和拆卸卡也更容易。 有端子排的4 x 5卡

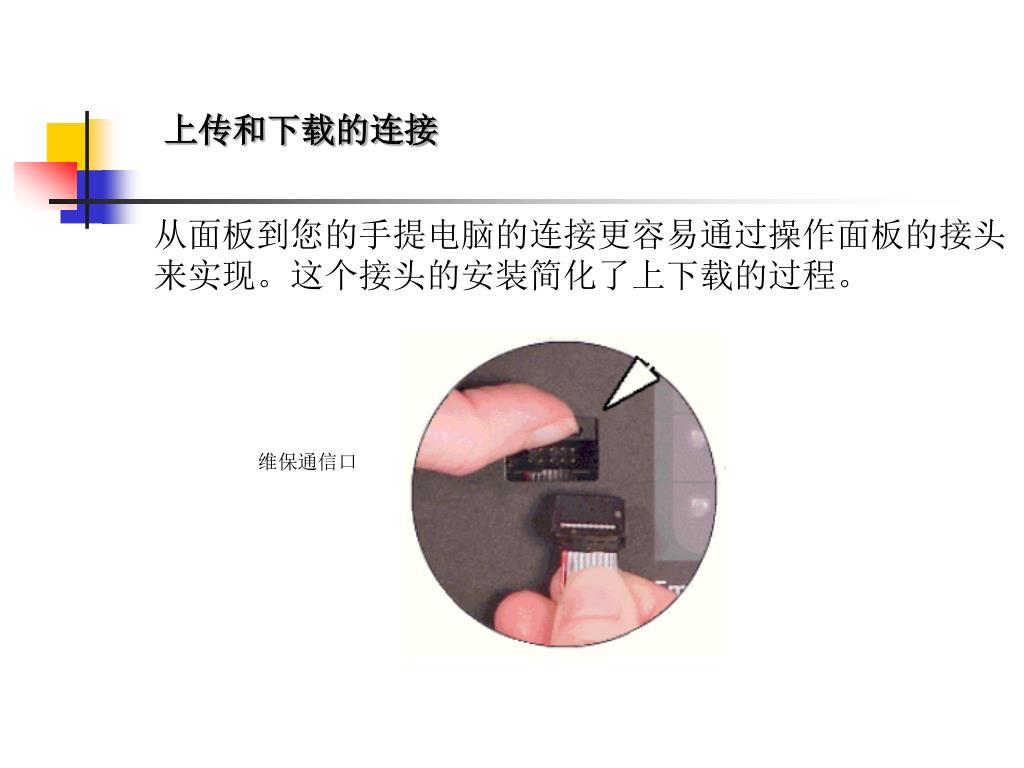

  17. 上传和下载的连接 从面板到您的手提电脑的连接更容易通过操作面板的接头 来实现。这个接头的安装简化了上下载的过程。 维保通信口

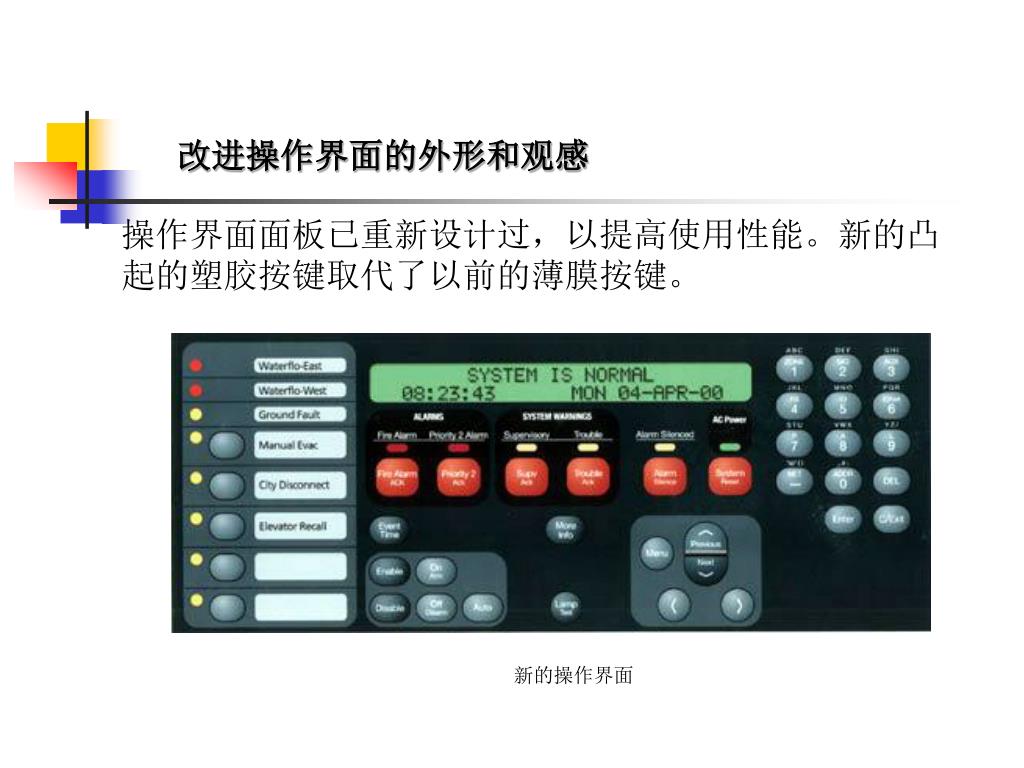

  18. 改进操作界面的外形和观感 操作界面面板已重新设计过，以提高使用性能。新的凸 起的塑胶按键取代了以前的薄膜按键。 新的操作界面

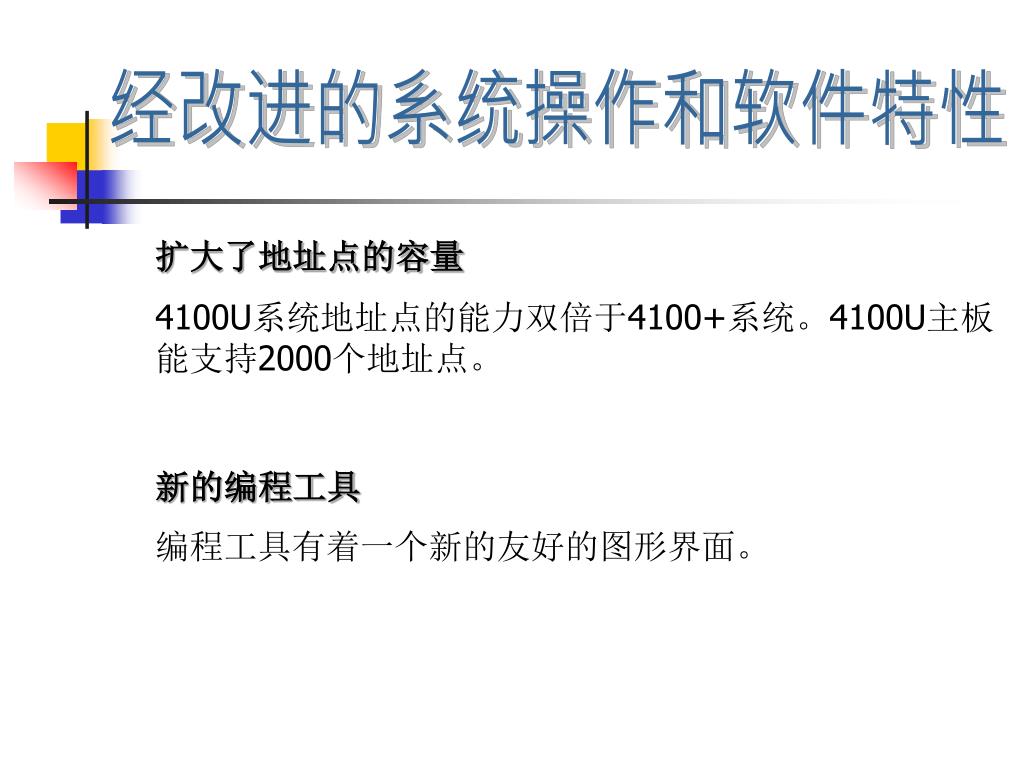

  19. 经改进的系统操作和软件特性 扩大了地址点的容量 4100U系统地址点的能力双倍于4100+系统。4100U主板 能支持2000个地址点。 新的编程工具 编程工具有着一个新的友好的图形界面。

  20. 4100U程序简化: • 可在屏幕和程序任务间移动 • 输入数据 • 存入文件历史 4100U程序提供: • 增强系统报告 • 在线帮助 • 简化数据录入 • 简化信息检索

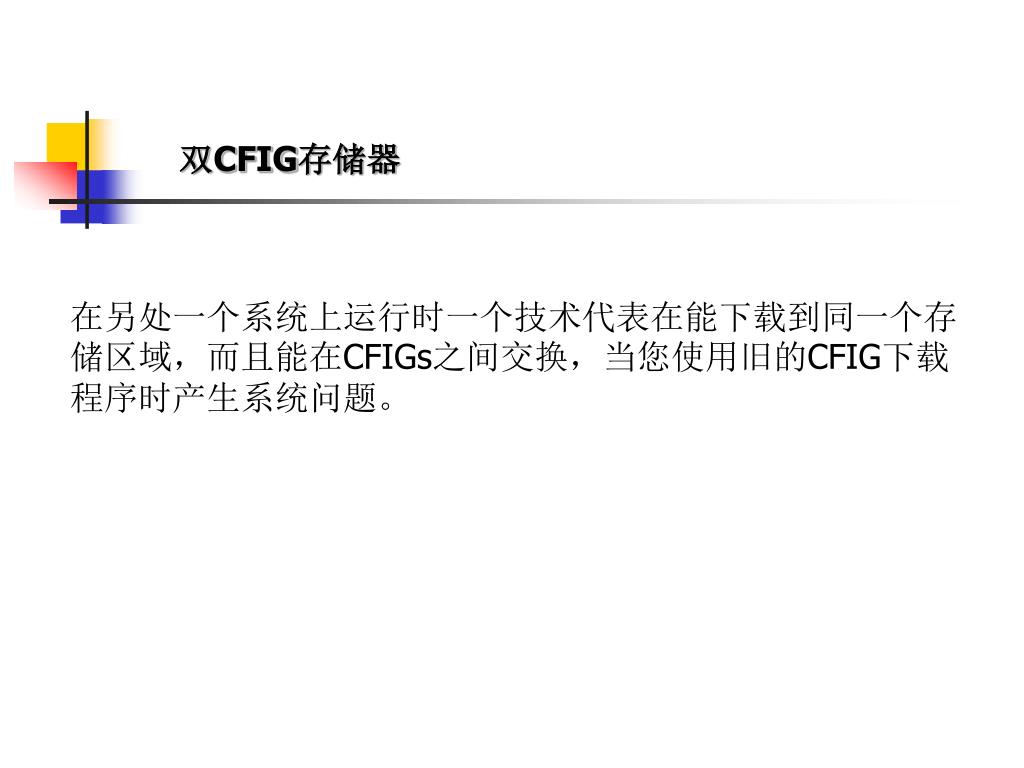

  21. 双CFIG存储器 在另处一个系统上运行时一个技术代表在能下载到同一个存储区域，而且能在CFIGs之间交换，当您使用旧的CFIG下载 程序时产生系统问题。

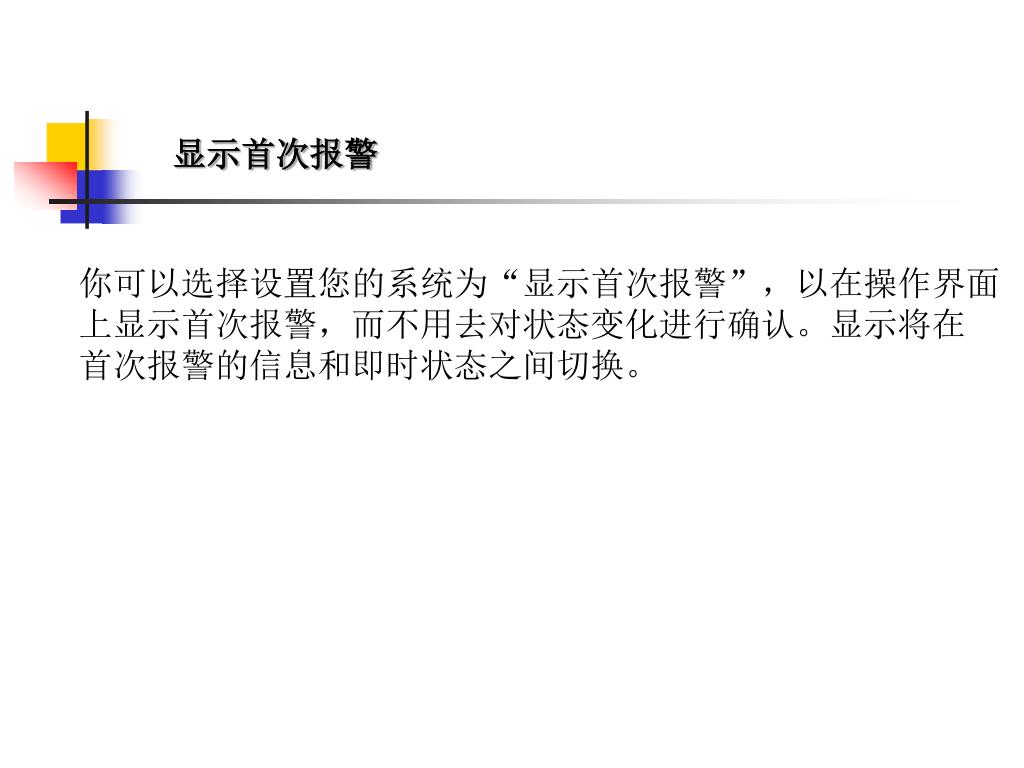

  22. 显示首次报警 你可以选择设置您的系统为“显示首次报警”，以在操作界面 上显示首次报警，而不用去对状态变化进行确认。显示将在 首次报警的信息和即时状态之间切换。

  23. 先进的诊断和维护特性 附加的诊断特性和错误信息 新的4100U控制卡、模块和主板、CPU、SPS一样都有LED， 它能提供系统发生的问题的信息 4100U同时具有一些从主菜单得到的附加的诊断特性。同样 将显示故障信息以帮助检修故障。 诊断屏幕

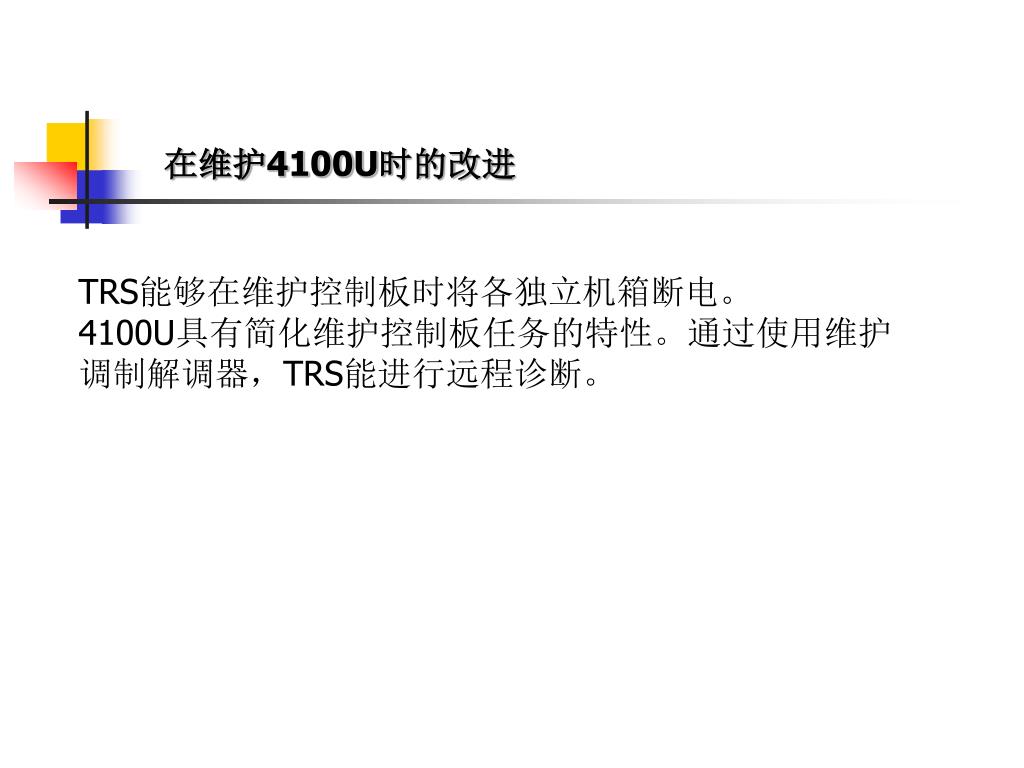

  24. 在维护4100U时的改进 TRS能够在维护控制板时将各独立机箱断电。 4100U具有简化维护控制板任务的特性。通过使用维护 调制解调器，TRS能进行远程诊断。

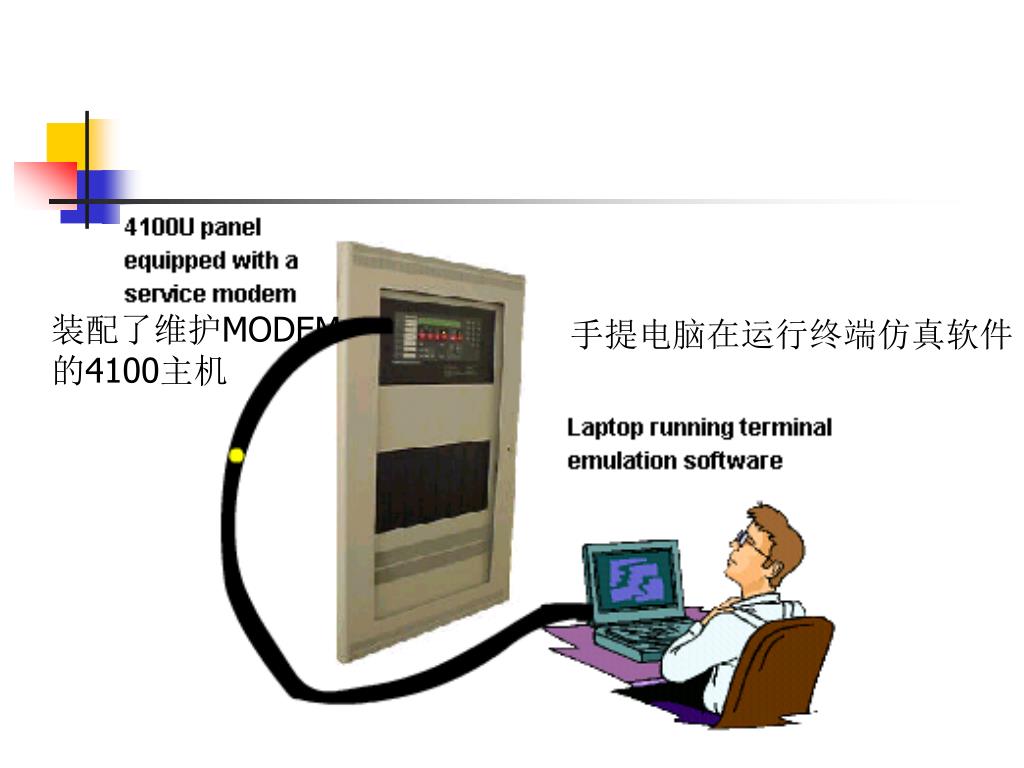

  25. 装配了维护MODEM 的4100主机 手提电脑在运行终端仿真软件
