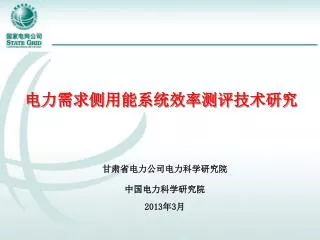

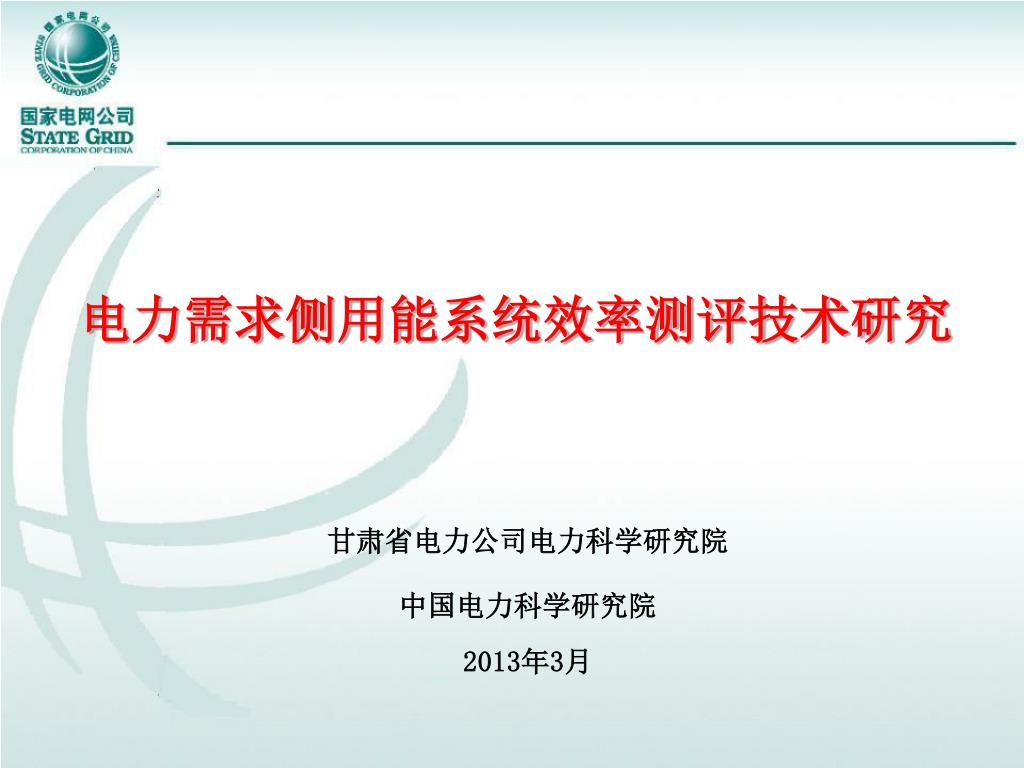

1. 电力需求侧用能系统效率测评技术研究 甘肃省电力公司电力科学研究院 中国电力科学研究院 2013年3月

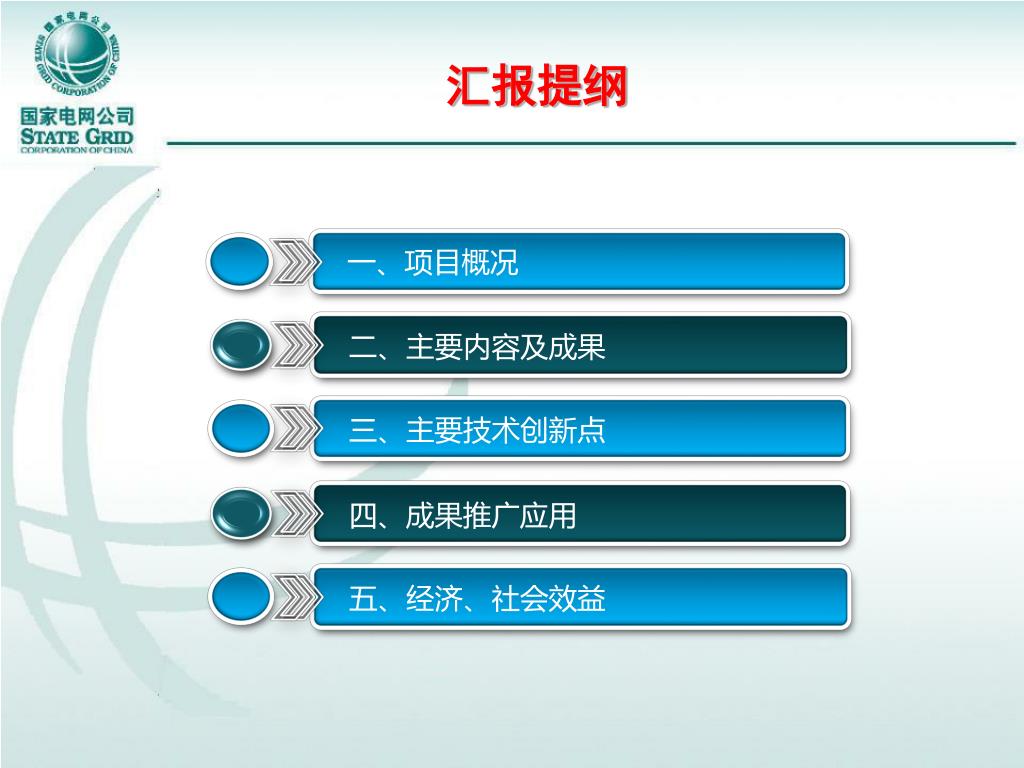

2. 汇报提纲 一、项目概况 二、主要内容及成果 三、主要技术创新点 四、成果推广应用 五、经济、社会效益

3. 一、项目概况 加快实现节能减排目标 政策文件 《电力需求侧管理办法》 • 国家发展和改革委员会会同六部委联合下发了《电力需求侧管理办法》。 • 电网企业承担节电量工作的任务。 • 《关于加快推行合同能源管理促进节能服务产业发展的意见》 • 《关于进一步加强中小企业节能减排工作的指导意见》 • 《关于进一步做好当前节能减排工作的紧急通知》 用户侧方面 • 用能产品或设备、用能系统不节能情况普遍存在，能耗浪费依然严重，缺乏对用能系统能效监测、管理和控制的技术手段。 • 优化和提高用能系统的经济运行空间很大。 • 缺少优选投资项目的技术评测手段及能效项目的后续监督机制。 • 甘肃公司成立节能服务公司，依托国家《安全与节能实验室》、国网公司《电网降损节能技术实验室》开展了一系列节能工作。 • 对于现场能效测评缺少统一的认定标准和评估分析工具。

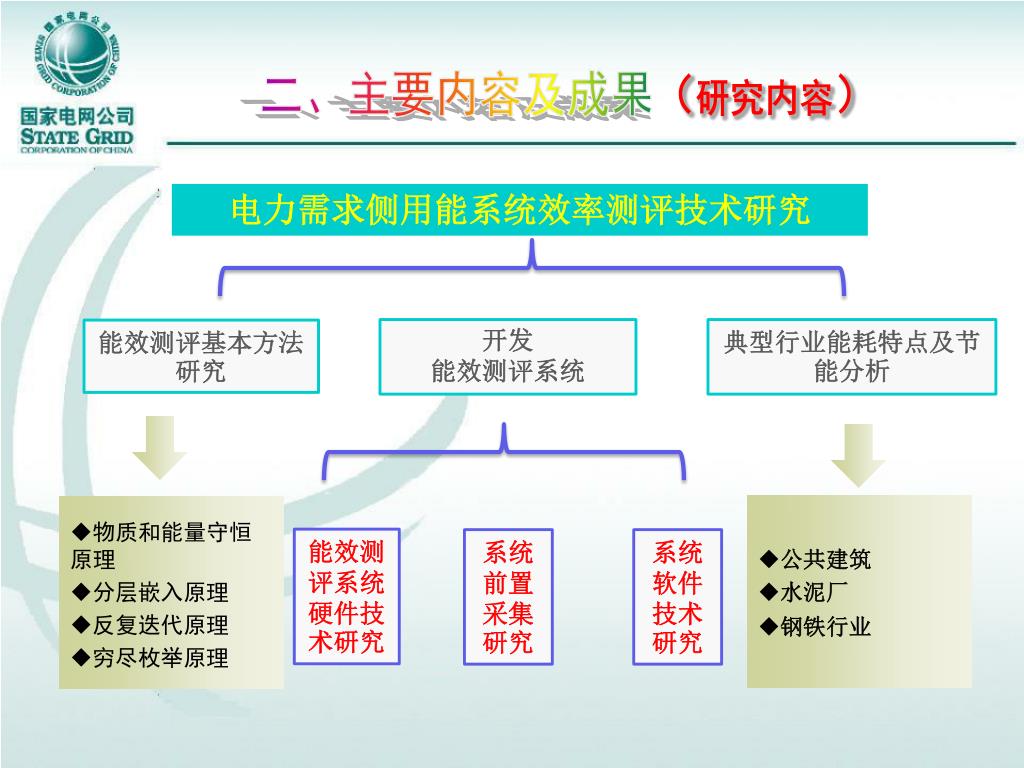

4. 二、主要内容及成果（研究内容） 电力需求侧用能系统效率测评技术研究 开发 能效测评系统 典型行业能耗特点及节能分析 能效测评基本方法研究 • 公共建筑 • 水泥厂 • 钢铁行业 • 物质和能量守恒原理 • 分层嵌入原理 • 反复迭代原理 • 穷尽枚举原理 能效测评系统硬件技术研究 系统前置采集研究 系统软件技术研究

5. 二、主要内容及成果（能效测评技术方法） 智能测评技术方法 锅炉系统 电机拖动系统 能效测评基本方法 供配电及照明系统 暖通空调、双蓄系统

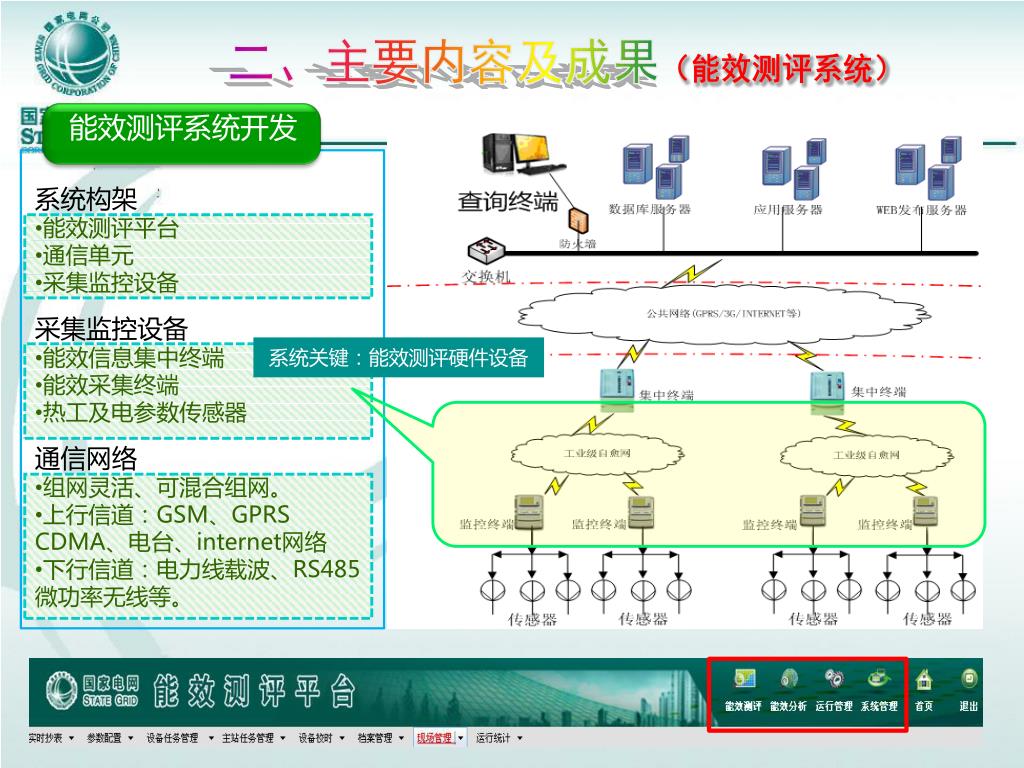

6. 二、主要内容及成果（能效测评系统） • 系统构架 • 能效测评平台 • 通信单元 • 采集监控设备 • 采集监控设备 • 能效信息集中终端 • 能效采集终端 • 热工及电参数传感器 • 通信网络 • 组网灵活、可混合组网。 • 上行信道：GSM、GPRSCDMA、电台、internet网络 • 下行信道：电力线载波、RS485微功率无线等。 能效测评系统开发 系统关键：能效测评硬件设备

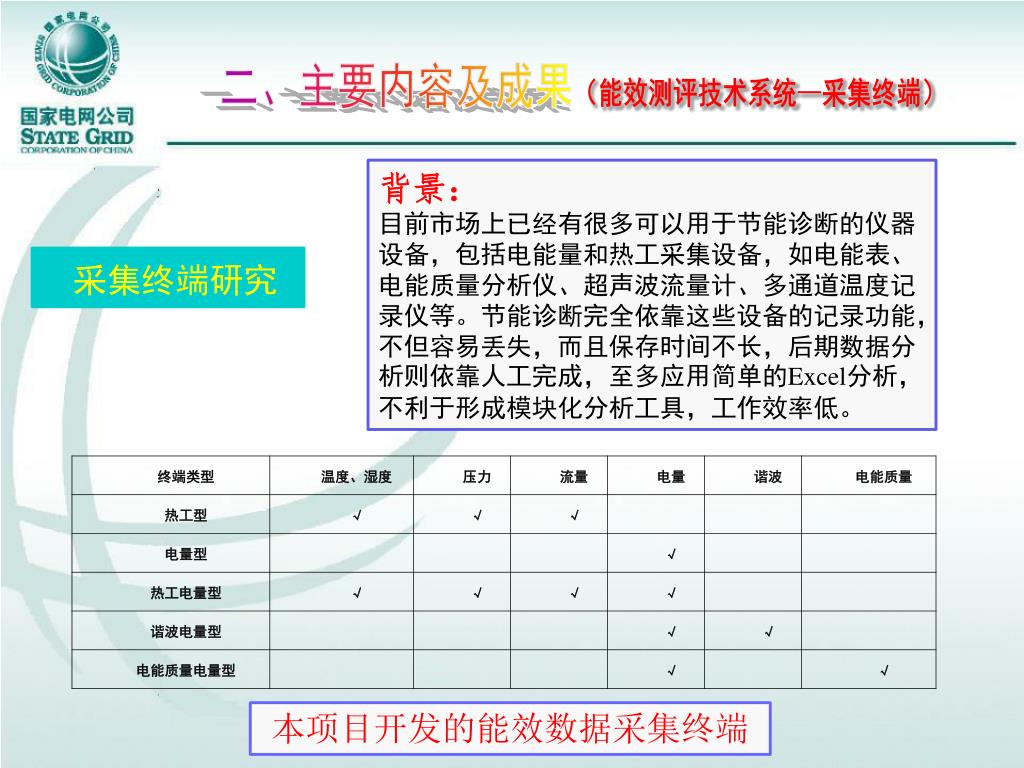

7. 二、主要内容及成果（能效测评技术系统—采集终端）二、主要内容及成果（能效测评技术系统—采集终端） 背景： 目前市场上已经有很多可以用于节能诊断的仪器设备，包括电能量和热工采集设备，如电能表、电能质量分析仪、超声波流量计、多通道温度记录仪等。节能诊断完全依靠这些设备的记录功能，不但容易丢失，而且保存时间不长，后期数据分析则依靠人工完成，至多应用简单的Excel分析，不利于形成模块化分析工具，工作效率低。 采集终端研究 本项目开发的能效数据采集终端

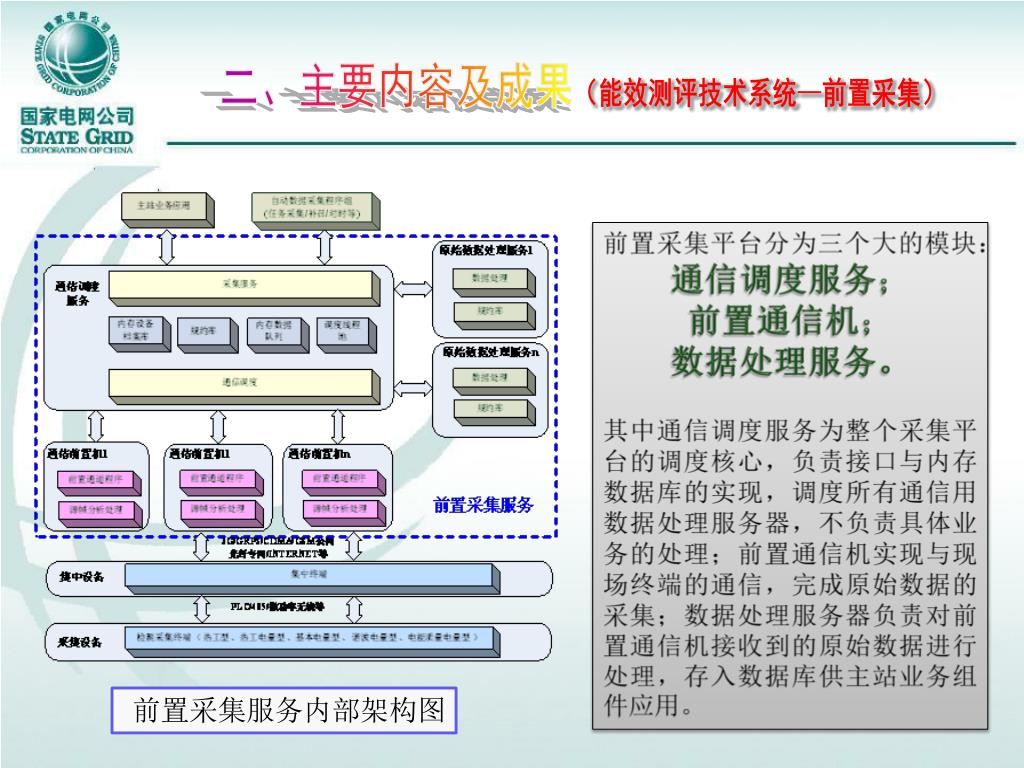

8. 二、主要内容及成果（能效测评技术系统—前置采集）二、主要内容及成果（能效测评技术系统—前置采集） 前置采集平台分为三个大的模块： 通信调度服务； 前置通信机； 数据处理服务。 其中通信调度服务为整个采集平台的调度核心，负责接口与内存数据库的实现，调度所有通信用数据处理服务器，不负责具体业务的处理；前置通信机实现与现场终端的通信，完成原始数据的采集；数据处理服务器负责对前置通信机接收到的原始数据进行处理，存入数据库供主站业务组件应用。 前置采集服务内部架构图

9. 软件平台内部拓扑 二、主要内容及成果（能效测评系统—分析软件） 远程通信 企业内部现场设备拓扑 软件结构

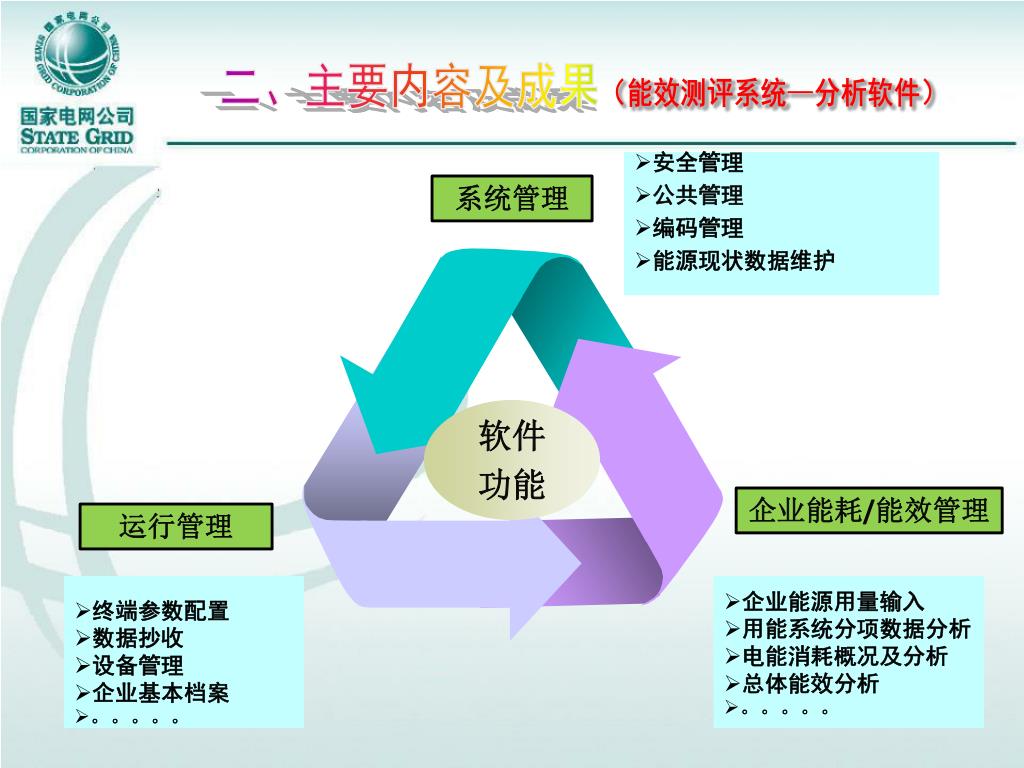

10. 二、主要内容及成果（能效测评系统—分析软件）二、主要内容及成果（能效测评系统—分析软件） • 安全管理 • 公共管理 • 编码管理 • 能源现状数据维护 系统管理 软件 功能 企业能耗/能效管理 运行管理 • 终端参数配置 • 数据抄收 • 设备管理 • 企业基本档案 • 。。。。。 • 企业能源用量输入 • 用能系统分项数据分析 • 电能消耗概况及分析 • 总体能效分析 • 。。。。。

11. 空调系统节能 • 照明系统节能 • 运行管理节能 二、主要内容及成果（典型行业能耗特点及节能分析） • 余热发电 • 空压机节能 • 管理节能 系统应用 • 变压器运行情况与节电 • 电弧炉配电功率优化及节电效果 • 优化钢铁生产 公共建筑 水泥行业 钢铁行业

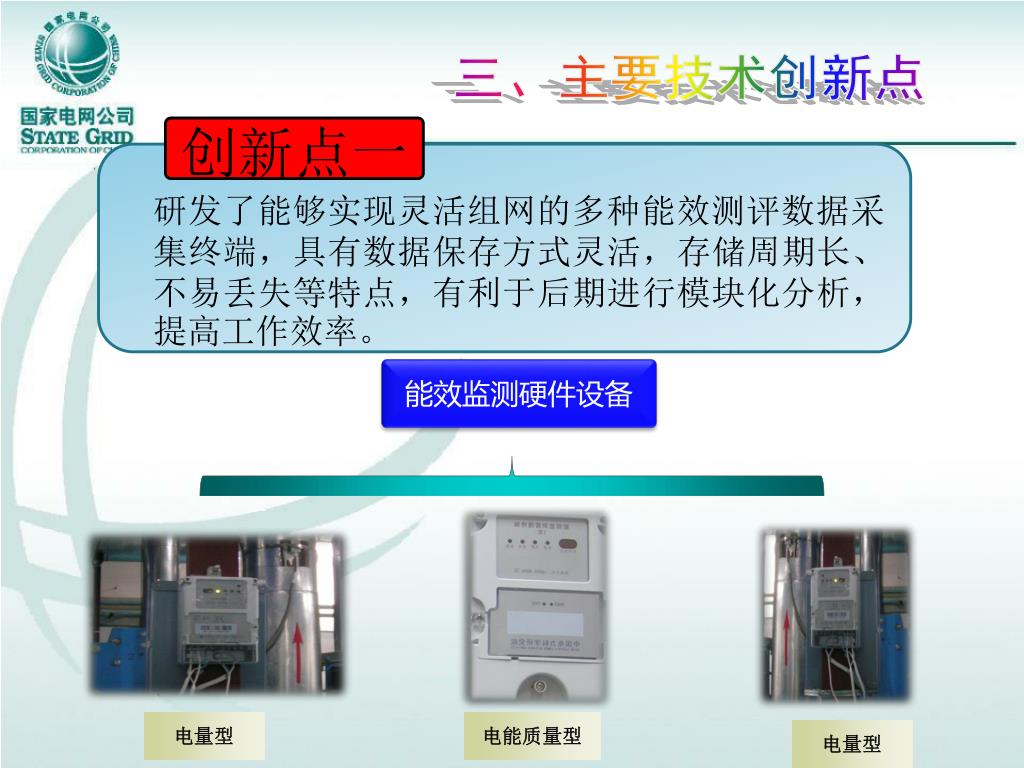

12. 三、主要技术创新点 创新点一 • 研发了能够实现灵活组网的多种能效测评数据采集终端，具有数据保存方式灵活，存储周期长、不易丢失等特点，有利于后期进行模块化分析，提高工作效率。 能效监测硬件设备 电量型 电能质量型 电量型

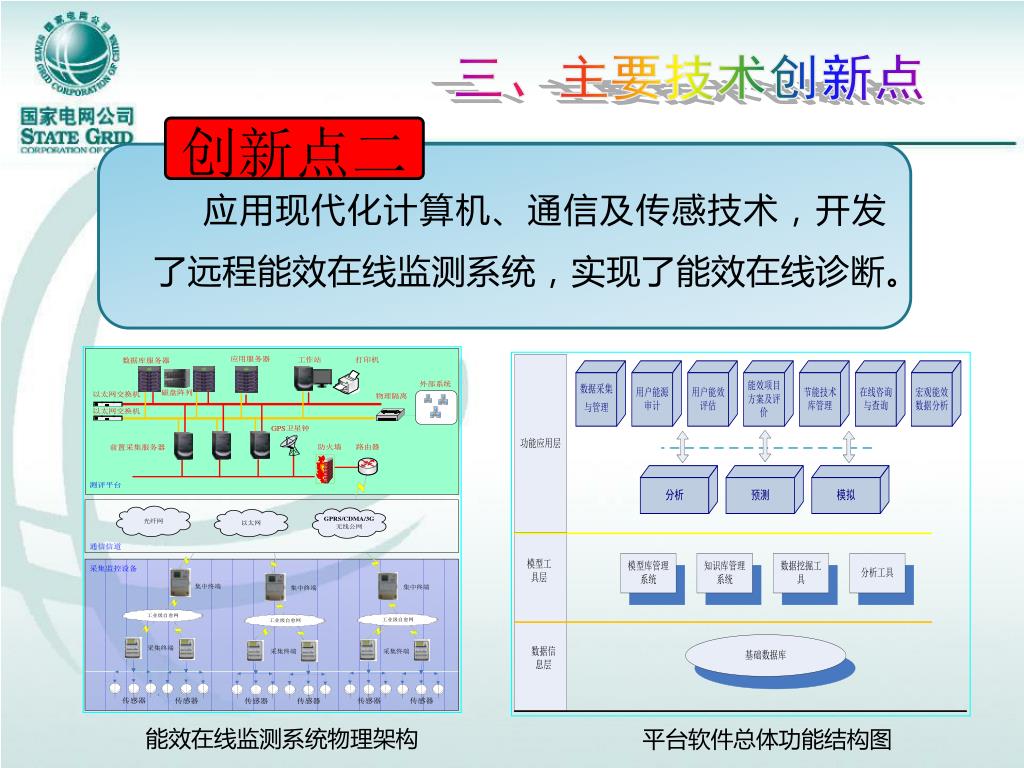

13. 三、主要技术创新点 创新点二 • 应用现代化计算机、通信及传感技术，开发了远程能效在线监测系统，实现了能效在线诊断。 能效在线监测系统物理架构 平台软件总体功能结构图

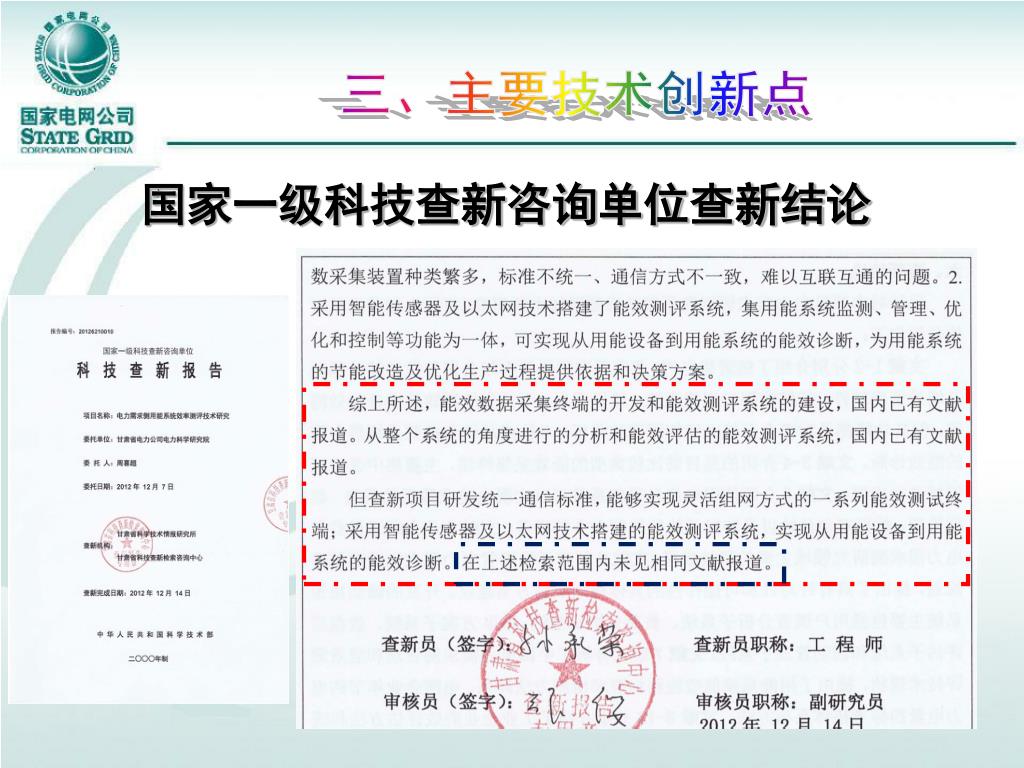

14. 三、主要技术创新点 国家一级科技查新咨询单位查新结论

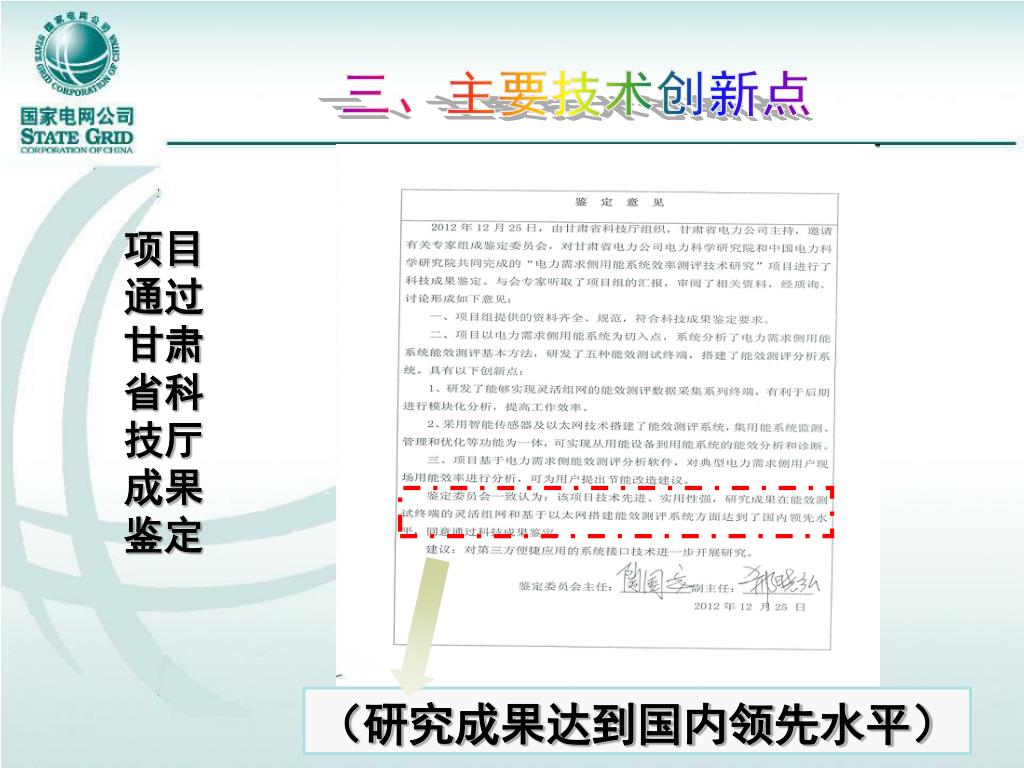

15. 三、主要技术创新点 项目通过甘肃省科技厅成果鉴定 （研究成果达到国内领先水平）

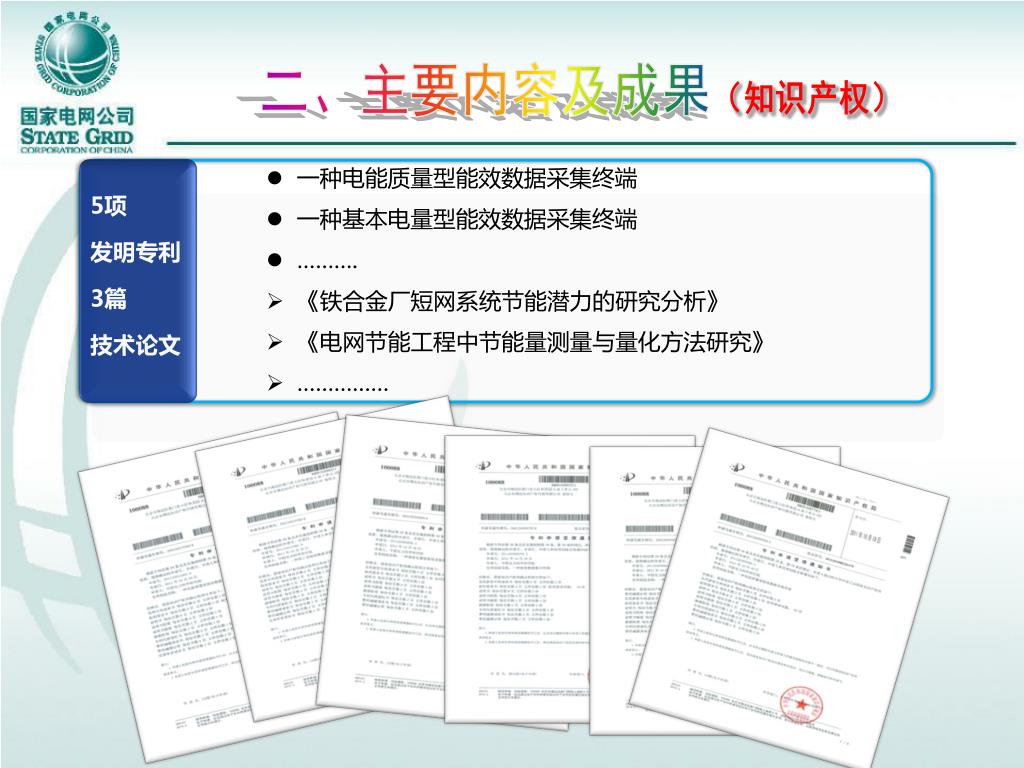

16. 二、主要内容及成果（知识产权） • 一种电能质量型能效数据采集终端 • 一种基本电量型能效数据采集终端 • ………. • 《铁合金厂短网系统节能潜力的研究分析》 • 《电网节能工程中节能量测量与量化方法研究》 • …………… 5项 发明专利 3篇 技术论文

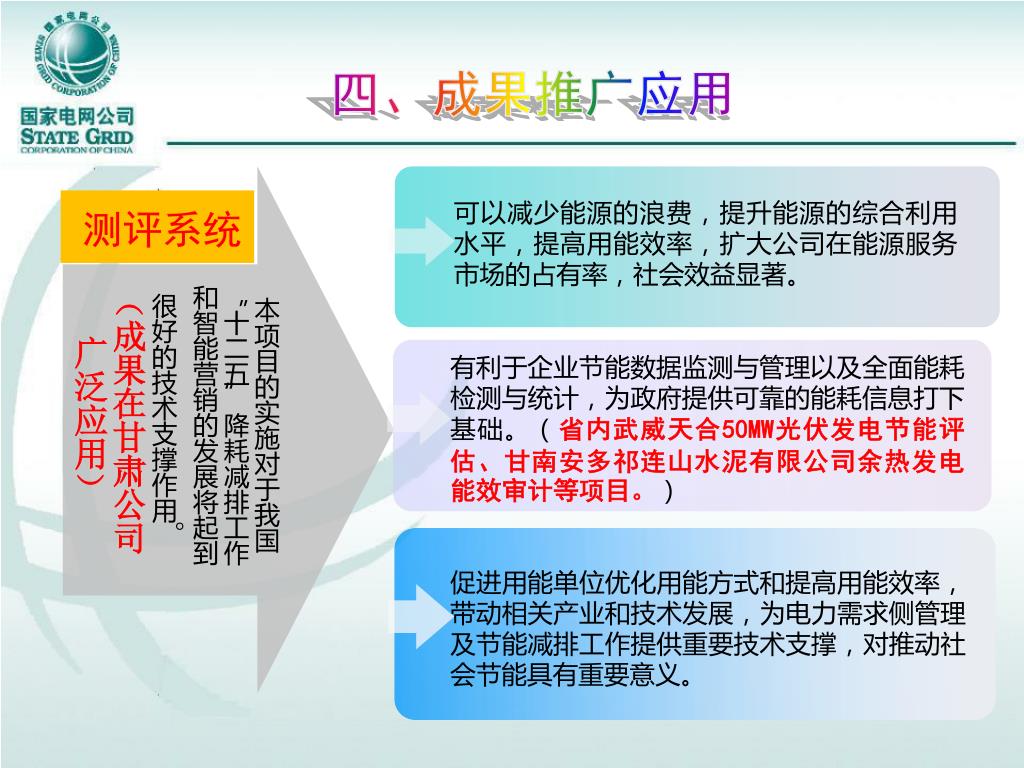

17. 四、成果推广应用 测评系统 可以减少能源的浪费，提升能源的综合利用水平，提高用能效率，扩大公司在能源服务市场的占有率，社会效益显著。 本项目的实施对于我国“十二五”降耗减排工作和智能营销的发展将起到很好的技术支撑作用。（成果在甘肃公司广泛应用） 有利于企业节能数据监测与管理以及全面能耗检测与统计，为政府提供可靠的能耗信息打下基础。（省内武威天合50MW光伏发电节能评估、甘南安多祁连山水泥有限公司余热发电能效审计等项目。） 促进用能单位优化用能方式和提高用能效率，带动相关产业和技术发展，为电力需求侧管理及节能减排工作提供重要技术支撑，对推动社会节能具有重要意义。

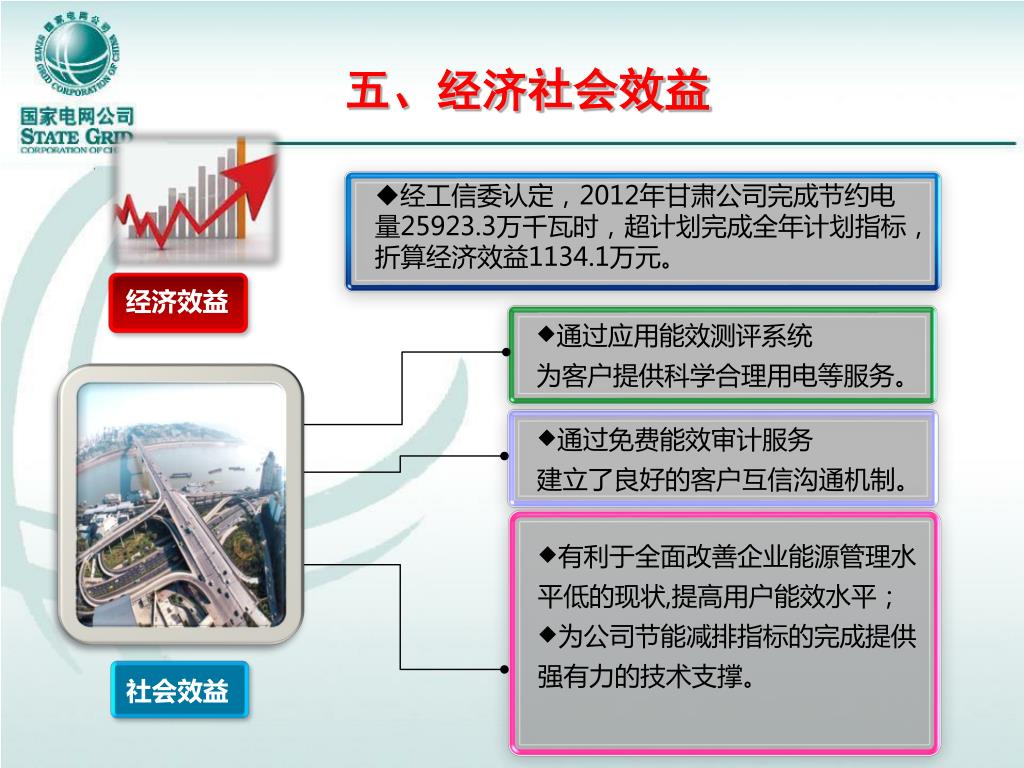

18. 五、经济社会效益 社会效益 • 通过应用能效测评系统 • 为客户提供科学合理用电等服务。 经济效益 • 有利于全面改善企业能源管理水平低的现状,提高用户能效水平； • 为公司节能减排指标的完成提供强有力的技术支撑。 • 通过免费能效审计服务 • 建立了良好的客户互信沟通机制。 • 经工信委认定，2012年甘肃公司完成节约电量25923.3万千瓦时，超计划完成全年计划指标，折算经济效益1134.1万元。

19. 汇报完毕，谢谢各位专家!
