관공서 전기절감 제안서

1. 관공서 전기절감 제안서 플러그 OFF 방법 ㈜에스젠네트웍스 TEL : 031)695-7970~3 FAX : 031)695-7978 경기 수원시 영통구 신동 486번지 디지털 엠파이어 2차 101/809호

2. Contents 100. 제 안 배 경 200. 무선 절전형 콘센트 시나리오 300. 무선 절전형 콘센트 및 리모콘 제원 400. 설치후 효과 500. 추정 경제성 검토

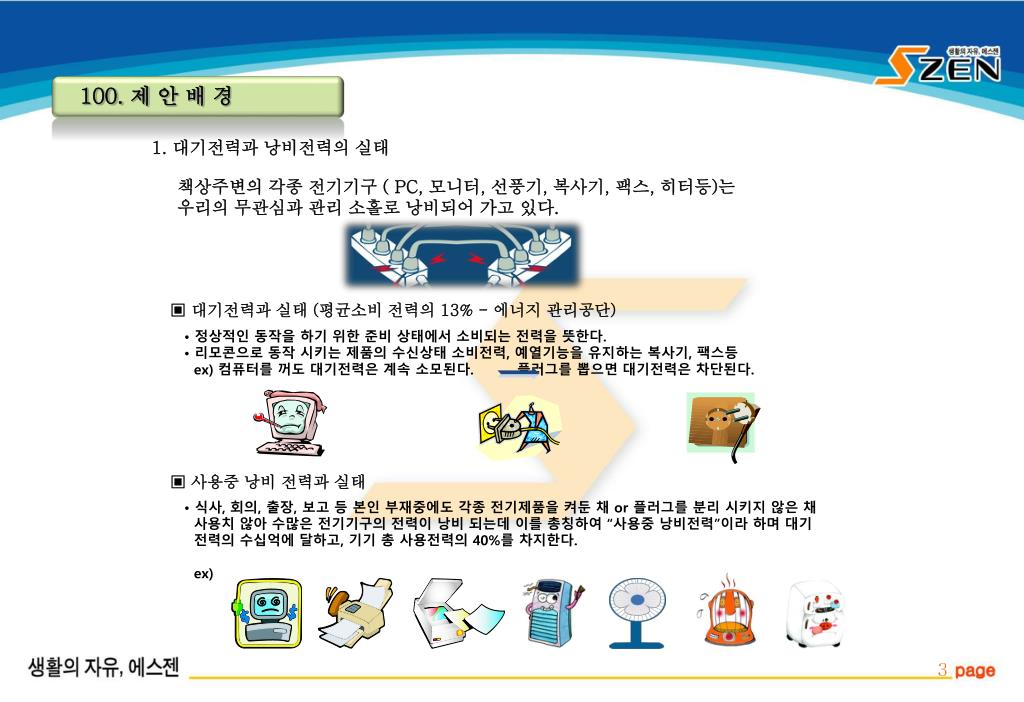

3. 100. 제 안 배 경 1. 대기전력과 낭비전력의 실태 책상주변의 각종 전기기구 ( PC, 모니터, 선풍기, 복사기, 팩스, 히터등)는 우리의 무관심과 관리 소홀로 낭비되어 가고 있다. ▣ 대기전력과 실태 (평균소비 전력의 13% - 에너지 관리공단) • 정상적인 동작을 하기 위한 준비 상태에서 소비되는 전력을 뜻한다. • 리모콘으로 동작 시키는 제품의 수신상태 소비전력, 예열기능을 유지하는 복사기, 팩스등 ex) 컴퓨터를꺼도 대기전력은 계속 소모된다. 플러그를 뽑으면 대기전력은 차단된다. ▣ 사용중 낭비 전력과 실태 • 식사, 회의, 출장, 보고 등 본인 부재중에도 각종 전기제품을 켜둔 채 or 플러그를 분리 시키지 않은 채 사용치 않아 수많은 전기기구의 전력이 낭비 되는데 이를 총칭하여 “사용중 낭비전력”이라 하며 대기 전력의 수십억에 달하고, 기기 총 사용전력의 40%를 차지한다. ex)

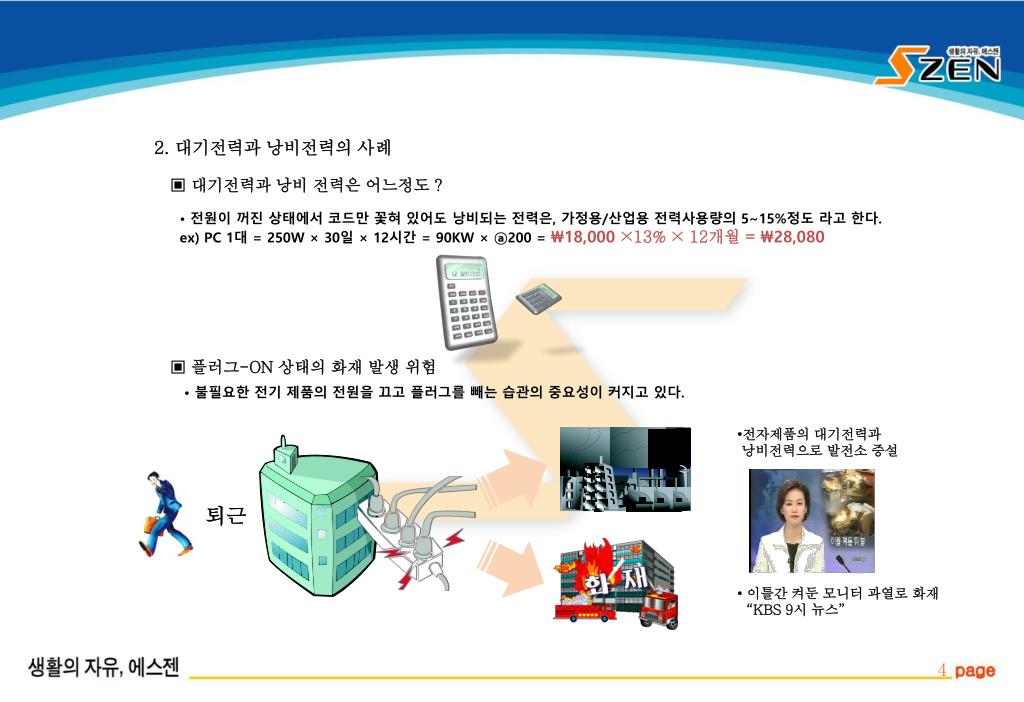

4. 2. 대기전력과 낭비전력의 사례 ▣ 대기전력과 낭비 전력은 어느정도 ? • 전원이 꺼진 상태에서 코드만 꽃혀 있어도 낭비되는 전력은, 가정용/산업용 전력사용량의 5~15%정도 라고 한다. ex)PC 1대 = 250W × 30일 × 12시간 = 90KW × ⓐ200 = ₩18,000×13% × 12개월 = ₩28,080 ▣ 플러그-ON 상태의 화재 발생 위험 • 불필요한 전기 제품의 전원을 끄고 플러그를 빼는 습관의 중요성이 커지고 있다. •전자제품의 대기전력과 낭비전력으로 발전소 증설 퇴근 • 이틀간 켜둔 모니터 과열로 화재 “KBS 9시 뉴스”

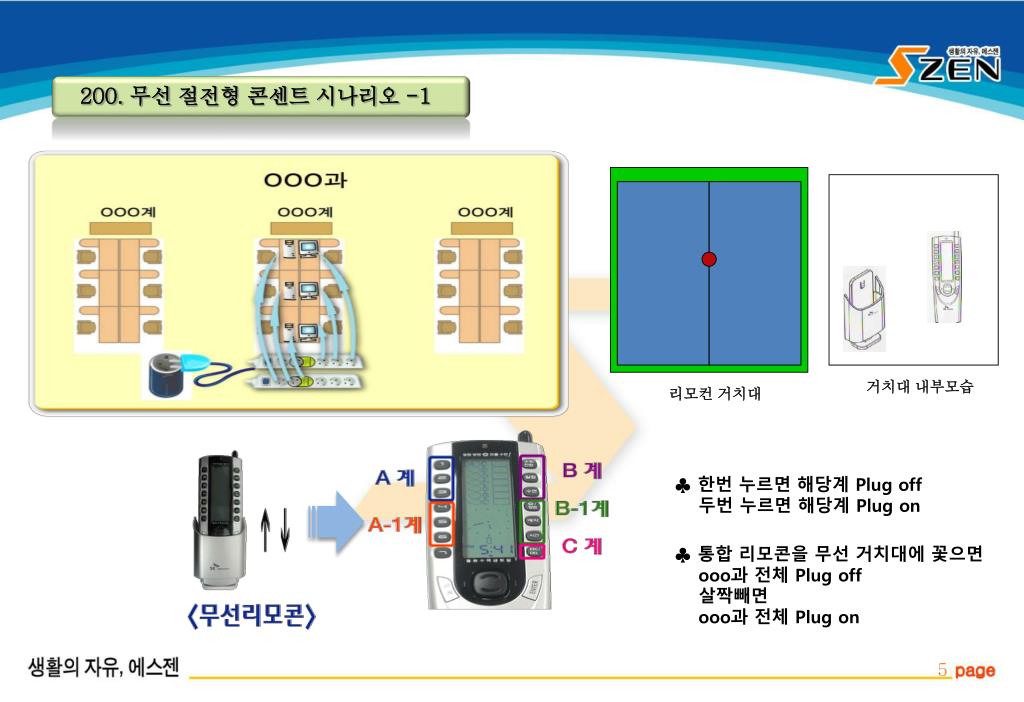

5. 200. 무선 절전형 콘센트 시나리오 -1 거치대 내부모습 리모컨 거치대 ♣ 한번 누르면 해당계 Plug off 두번 누르면 해당계 Plug on ♣ 통합리모콘을 무선 거치대에 꽃으면 ooo과 전체 Plug off 살짝빼면 ooo과 전체 Plug on

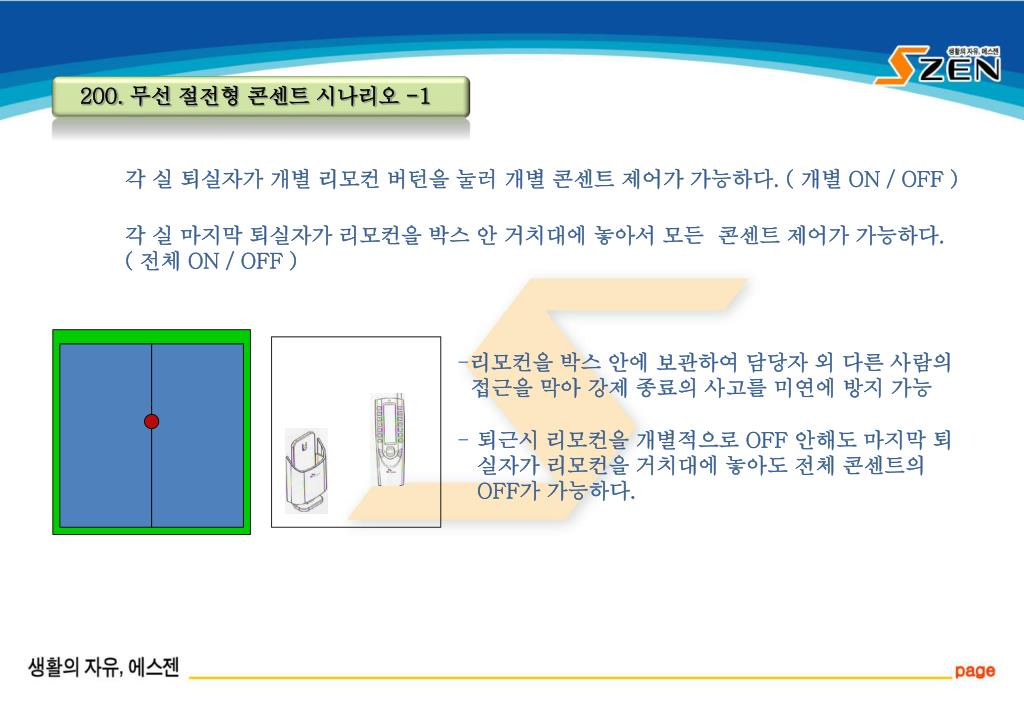

6. 200. 무선 절전형 콘센트 시나리오 -1 각 실 퇴실자가 개별 리모컨 버턴을 눌러 개별 콘센트 제어가 가능하다. ( 개별 ON / OFF ) 각 실 마지막 퇴실자가 리모컨을 박스 안 거치대에 놓아서 모든 콘센트 제어가 가능하다. ( 전체 ON / OFF ) • 리모컨을 박스 안에 보관하여 담당자 외 다른 사람의 접근을 막아 강제 종료의 사고를 미연에 방지 가능 • 퇴근시 리모컨을 개별적으로 OFF 안해도 마지막 퇴 실자가 리모컨을 거치대에 놓아도 전체 콘센트의 OFF가 가능하다.

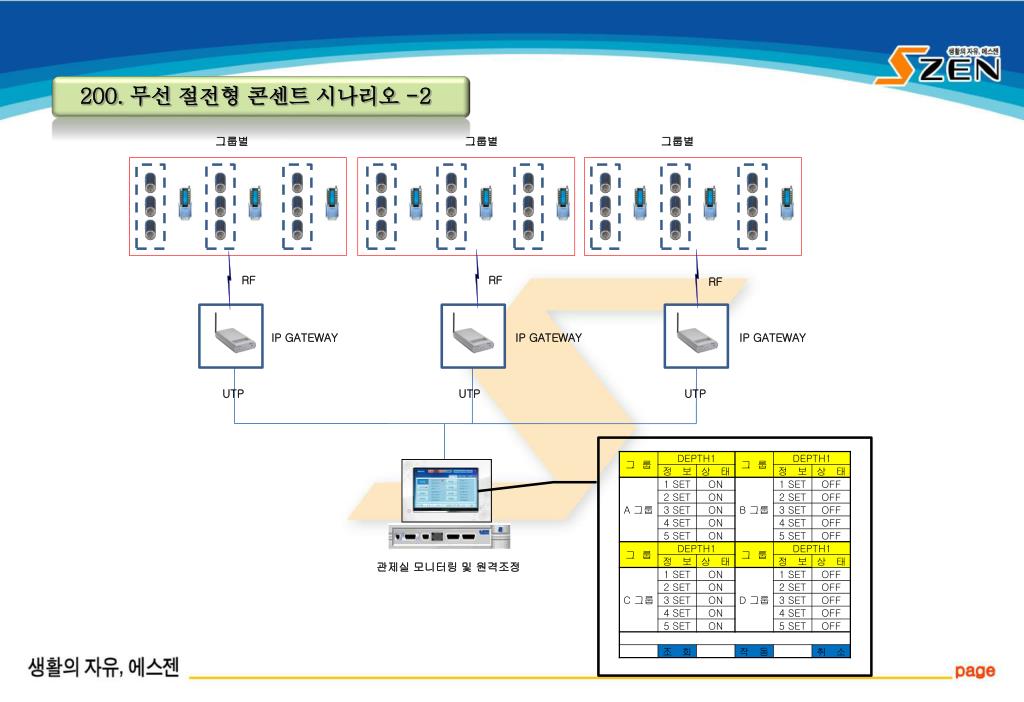

7. 200. 무선 절전형 콘센트 시나리오 -2 그룹별 그룹별 그룹별 RF RF RF IP GATEWAY IP GATEWAY IP GATEWAY UTP UTP UTP 관제실 모니터링 및 원격조정

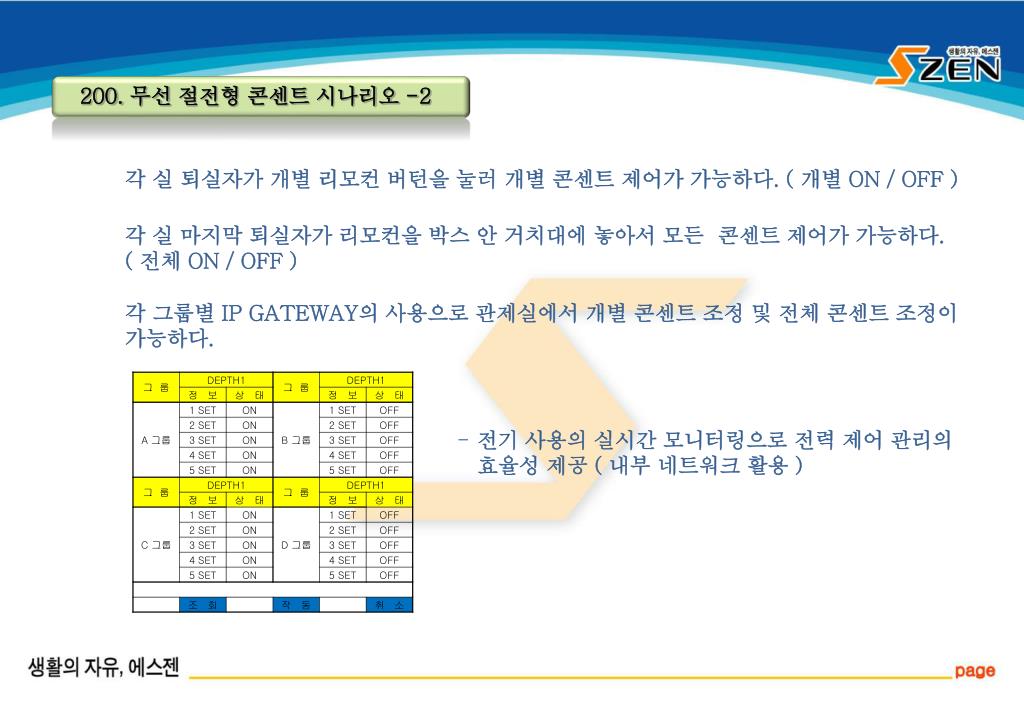

8. 200. 무선 절전형 콘센트 시나리오 -2 각 실 퇴실자가 개별 리모컨 버턴을 눌러 개별 콘센트 제어가 가능하다. ( 개별 ON / OFF ) 각 실 마지막 퇴실자가 리모컨을 박스 안 거치대에 놓아서 모든 콘센트 제어가 가능하다. ( 전체 ON / OFF ) 각 그룹별 IP GATEWAY의 사용으로 관제실에서 개별 콘센트 조정 및 전체 콘센트 조정이 가능하다. • 전기 사용의 실시간 모니터링으로 전력 제어 관리의 • 효율성 제공 ( 내부 네트워크 활용 )

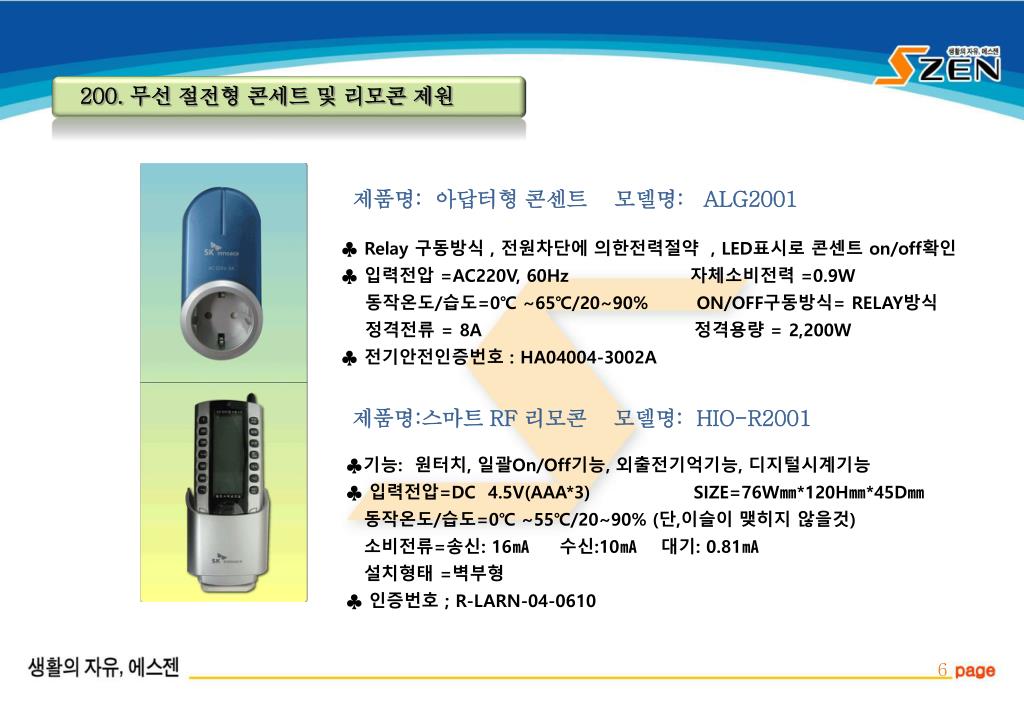

9. 200. 무선 절전형 콘세트 및 리모콘 제원 제품명: 아답터형 콘센트 모델명: ALG2001 • ♣ Relay 구동방식 , 전원차단에 의한전력절약 , LED표시로 콘센트 on/off확인 • ♣ 입력전압 =AC220V, 60Hz 자체소비전력 =0.9W • 동작온도/습도=0℃ ~65℃/20~90% ON/OFF구동방식= RELAY방식 • 정격전류 = 8A 정격용량 = 2,200W • ♣ 전기안전인증번호 : HA04004-3002A 제품명:스마트 RF 리모콘 모델명: HIO-R2001 ♣기능: 원터치, 일괄On/Off기능, 외출전기억기능, 디지털시계기능 ♣ 입력전압=DC 4.5V(AAA*3) SIZE=76W㎜*120H㎜*45D㎜ 동작온도/습도=0℃ ~55℃/20~90% (단,이슬이 맺히지 않을것) 소비전류=송신: 16㎃ 수신:10㎃ 대기: 0.81㎃ 설치형태 =벽부형 ♣ 인증번호 ; R-LARN-04-0610

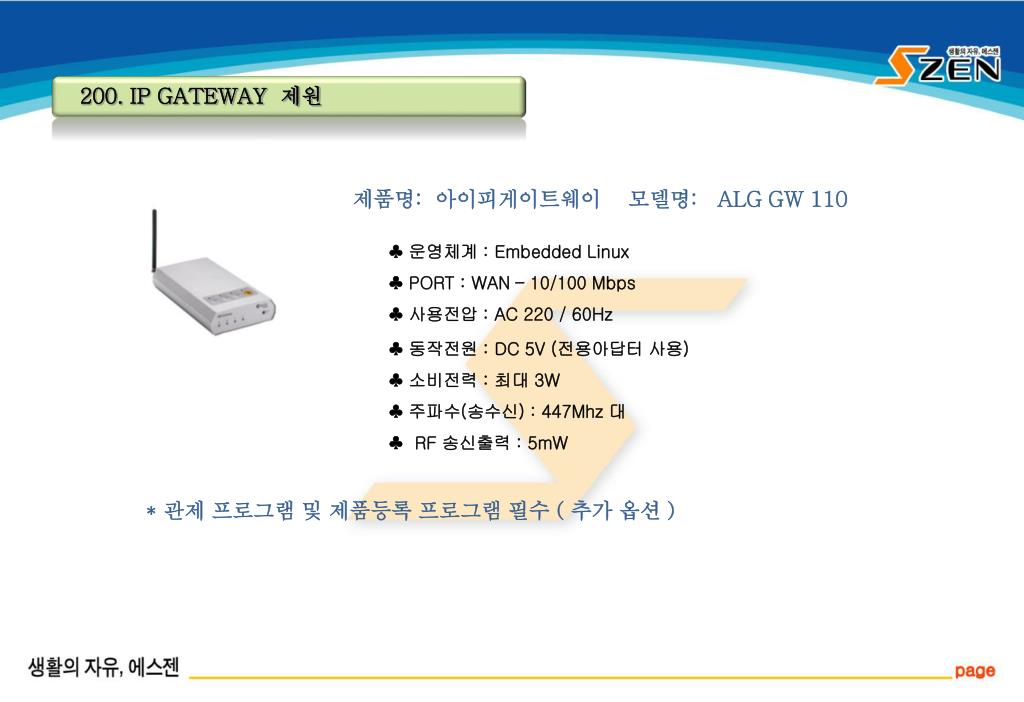

10. 200. IP GATEWAY 제원 제품명: 아이피게이트웨이 모델명: ALG GW 110 • ♣ 운영체계 : Embedded Linux • ♣ PORT : WAN – 10/100 Mbps • ♣ 사용전압 : AC 220 / 60Hz • ♣ 동작전원 : DC 5V (전용아답터 사용) • ♣ 소비전력 : 최대 3W • ♣ 주파수(송수신) : 447Mhz 대 • ♣ RF 송신출력 : 5mW * 관제 프로그램 및 제품등록 프로그램 필수 ( 추가 옵션 )

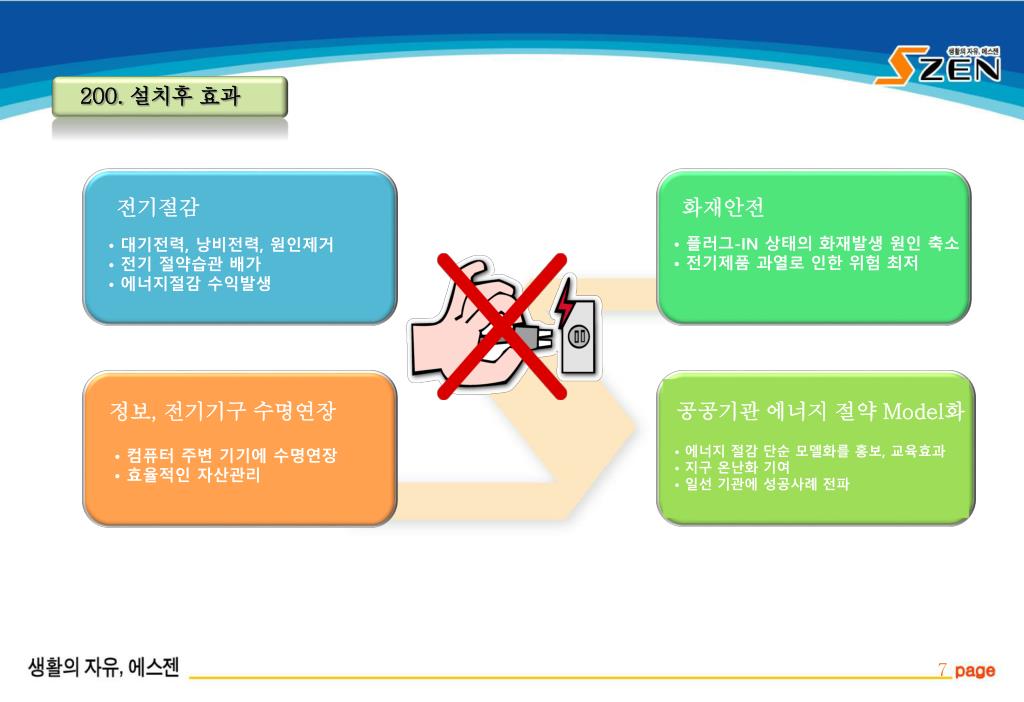

11. 200. 설치후 효과 전기절감 화재안전 • 플러그-IN 상태의 화재발생 원인 축소 •전기제품 과열로 인한 위험 최저 • 대기전력, 낭비전력, 원인제거 •전기 절약습관 배가 •에너지절감 수익발생 정보, 전기기구 수명연장 공공기관 에너지 절약 Model화 • 에너지 절감 단순 모델화를 홍보, 교육효과 •지구 온난화 기여 •일선 기관에 성공사례 전파 • 컴퓨터 주변 기기에 수명연장 •효율적인 자산관리

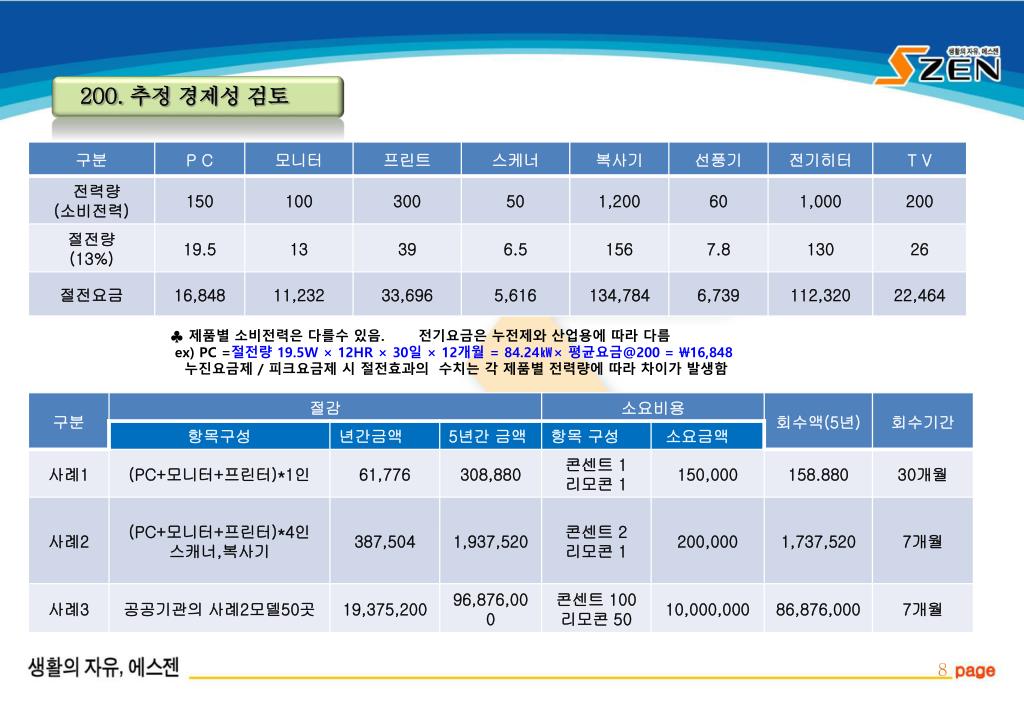

12. 200. 추정 경제성 검토 ♣ 제품별 소비전력은 다를수 있음. 전기요금은 누전제와 산업용에 따라 다름 ex) PC =절전량 19.5W × 12HR × 30일 ×12개월 = 84.24㎾× 평균요금@200 = \16,848 누진요금제 / 피크요금제 시 절전효과의 수치는 각 제품별 전력량에 따라 차이가 발생함

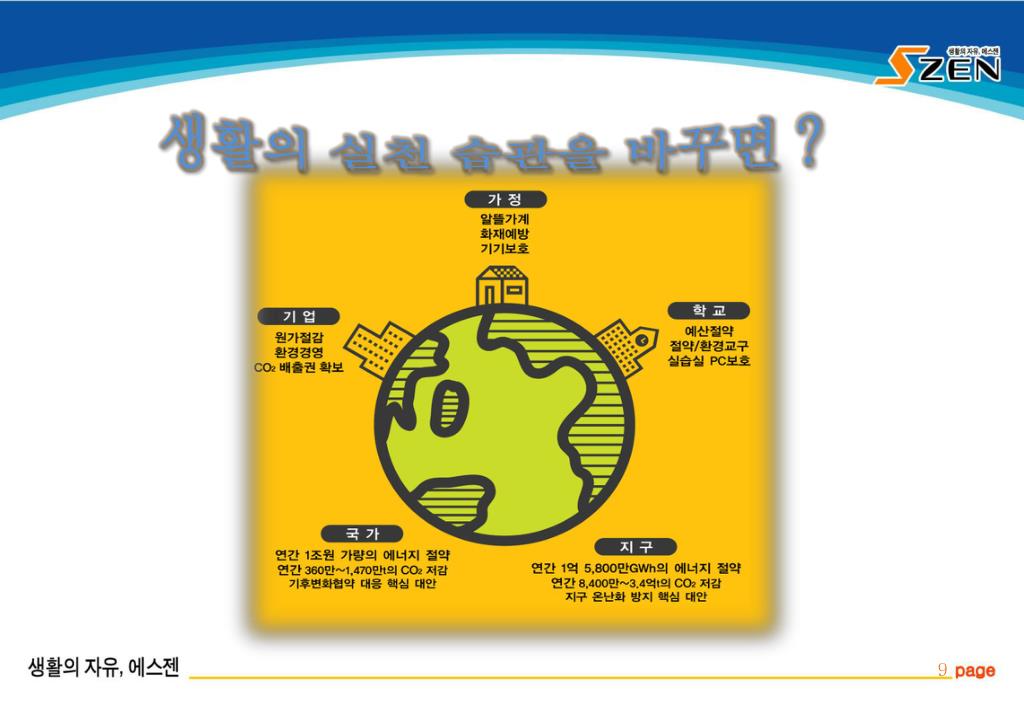

13. 생활의 실천 습관을 바꾸면 ?
