  2. 國立瑞芳高級工業職業學校 National Jui-Fang Vocational High School 第5章　電晶體之直流偏壓 5-1　直流工作點 High Quality and Vigor Jui-Fang Vocational High School 優質學府 ‧ 活力瑞工 Google Earth：25° 6' 38"N , 121°48'17"E 地 址：224台北縣瑞芳鎮瑞芳街60號 TEL：886-2-2497-2516 http://www.jfvs.tpc.edu.tw

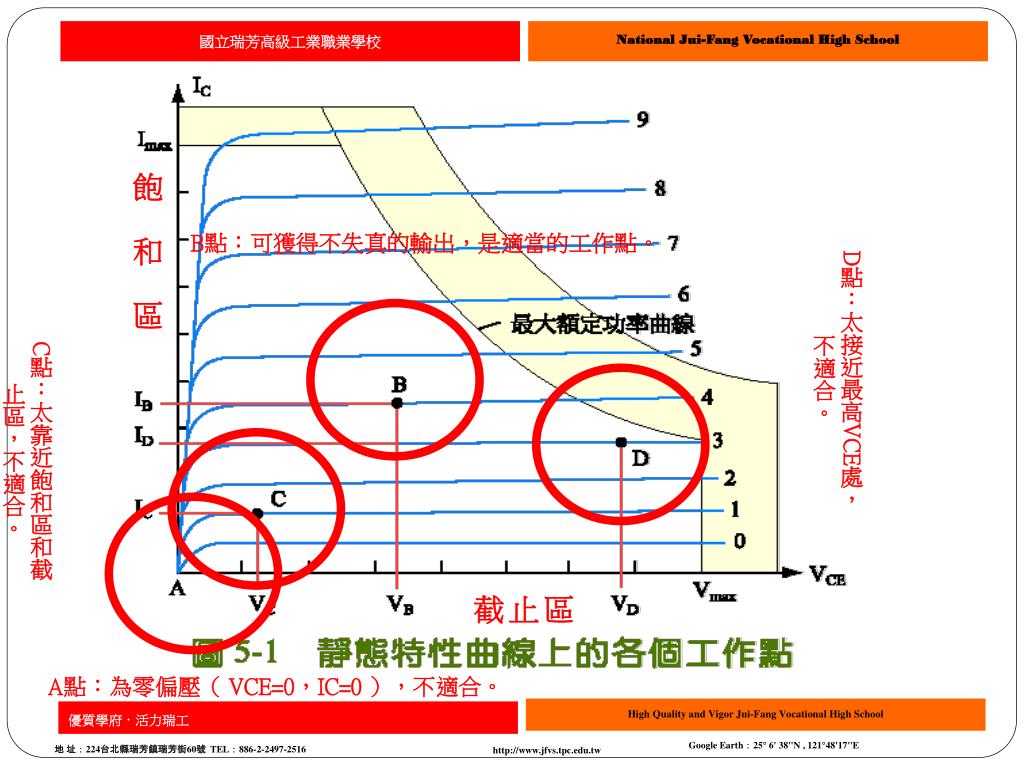

  3. 國立瑞芳高級工業職業學校 National Jui-Fang Vocational High School 5-1　直流工作點 1. 直流工作點 A點：為零偏壓不適合。 位置約在飽和區、 B點 截止區與最大功率 曲線之間可獲不失 真輸出是適當工作點。 C點：太靠近飽和區和截止區 ，不適合。 D點：太接近最高VCE處，不 適合。 High Quality and Vigor Jui-Fang Vocational High School 優質學府 ‧ 活力瑞工 Google Earth：25° 6' 38"N , 121°48'17"E 地 址：224台北縣瑞芳鎮瑞芳街60號 TEL：886-2-2497-2516 http://www.jfvs.tpc.edu.tw

  4. B點：可獲得不失真的輸出，是適當的工作點。B點：可獲得不失真的輸出，是適當的工作點。 D點：太接近最高VCE處，不適合。 C點：太靠近飽和區和截止區，不適合。 A點：為零偏壓（ VCE=0，IC=0 ），不適合。 國立瑞芳高級工業職業學校 National Jui-Fang Vocational High School 飽和區 截止區 High Quality and Vigor Jui-Fang Vocational High School 優質學府 ‧ 活力瑞工 Google Earth：25° 6' 38"N , 121°48'17"E 地 址：224台北縣瑞芳鎮瑞芳街60號 TEL：886-2-2497-2516 http://www.jfvs.tpc.edu.tw

  5. 國立瑞芳高級工業職業學校 National Jui-Fang Vocational High School 2.直流負載線 High Quality and Vigor Jui-Fang Vocational High School 優質學府 ‧ 活力瑞工 Google Earth：25° 6' 38"N , 121°48'17"E 地 址：224台北縣瑞芳鎮瑞芳街60號 TEL：886-2-2497-2516 http://www.jfvs.tpc.edu.tw

  6. (1) 負載線方程式：VCC=ICRC+VCE 令IC=0（即令電晶體截止），則VCE=VCC=20V 令VCE=0（即令電晶體飽和），則 (2) 直流負載線：於坐標軸上描出(20V,0) 及 (0,1000mA)兩點並以直線連接。 (3) 負載線之斜率 國立瑞芳高級工業職業學校 National Jui-Fang Vocational High School High Quality and Vigor Jui-Fang Vocational High School 優質學府 ‧ 活力瑞工 Google Earth：25° 6' 38"N , 121°48'17"E 地 址：224台北縣瑞芳鎮瑞芳街60號 TEL：886-2-2497-2516 http://www.jfvs.tpc.edu.tw

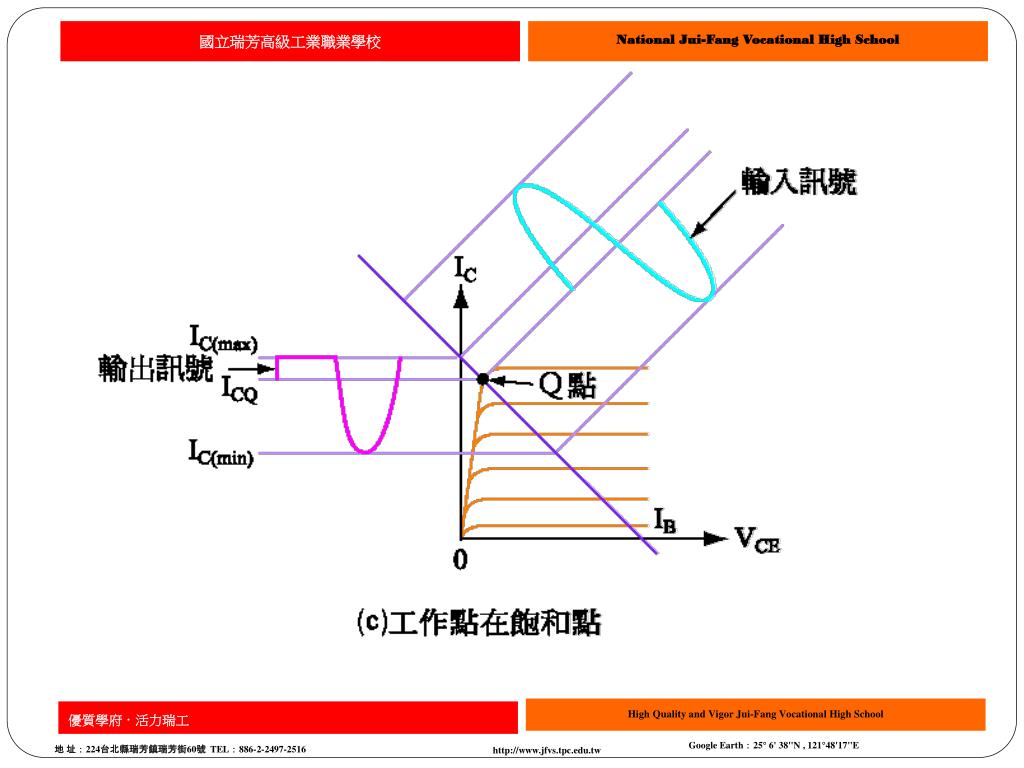

  7. 國立瑞芳高級工業職業學校 National Jui-Fang Vocational High School 3.工作點分別在負載線中間、截止點及飽和點的工作情形 (1)負載線中間：可得完整最大不失真的振幅輸出。 　　　 (2)靠近截止點：輸入訊號負半週進入截止區失真。 (3)靠近飽和點：輸入訊號正半週進入飽和區失真。 工作點 High Quality and Vigor Jui-Fang Vocational High School 優質學府 ‧ 活力瑞工 Google Earth：25° 6' 38"N , 121°48'17"E 地 址：224台北縣瑞芳鎮瑞芳街60號 TEL：886-2-2497-2516 http://www.jfvs.tpc.edu.tw

  8. 國立瑞芳高級工業職業學校 National Jui-Fang Vocational High School High Quality and Vigor Jui-Fang Vocational High School 優質學府 ‧ 活力瑞工 Google Earth：25° 6' 38"N , 121°48'17"E 地 址：224台北縣瑞芳鎮瑞芳街60號 TEL：886-2-2497-2516 http://www.jfvs.tpc.edu.tw

  9. 國立瑞芳高級工業職業學校 National Jui-Fang Vocational High School High Quality and Vigor Jui-Fang Vocational High School 優質學府 ‧ 活力瑞工 Google Earth：25° 6' 38"N , 121°48'17"E 地 址：224台北縣瑞芳鎮瑞芳街60號 TEL：886-2-2497-2516 http://www.jfvs.tpc.edu.tw

  10. 國立瑞芳高級工業職業學校 National Jui-Fang Vocational High School High Quality and Vigor Jui-Fang Vocational High School 優質學府 ‧ 活力瑞工 Google Earth：25° 6' 38"N , 121°48'17"E 地 址：224台北縣瑞芳鎮瑞芳街60號 TEL：886-2-2497-2516 http://www.jfvs.tpc.edu.tw

  11. 國立瑞芳高級工業職業學校 National Jui-Fang Vocational High School 4.改變RB對Q點及直流負載線之影響 High Quality and Vigor Jui-Fang Vocational High School 優質學府 ‧ 活力瑞工 Google Earth：25° 6' 38"N , 121°48'17"E 地 址：224台北縣瑞芳鎮瑞芳街60號 TEL：886-2-2497-2516 http://www.jfvs.tpc.edu.tw

  12. 國立瑞芳高級工業職業學校 National Jui-Fang Vocational High School 4.改變Rc對Q點及直流負載線之影響 High Quality and Vigor Jui-Fang Vocational High School 優質學府 ‧ 活力瑞工 Google Earth：25° 6' 38"N , 121°48'17"E 地 址：224台北縣瑞芳鎮瑞芳街60號 TEL：886-2-2497-2516 http://www.jfvs.tpc.edu.tw

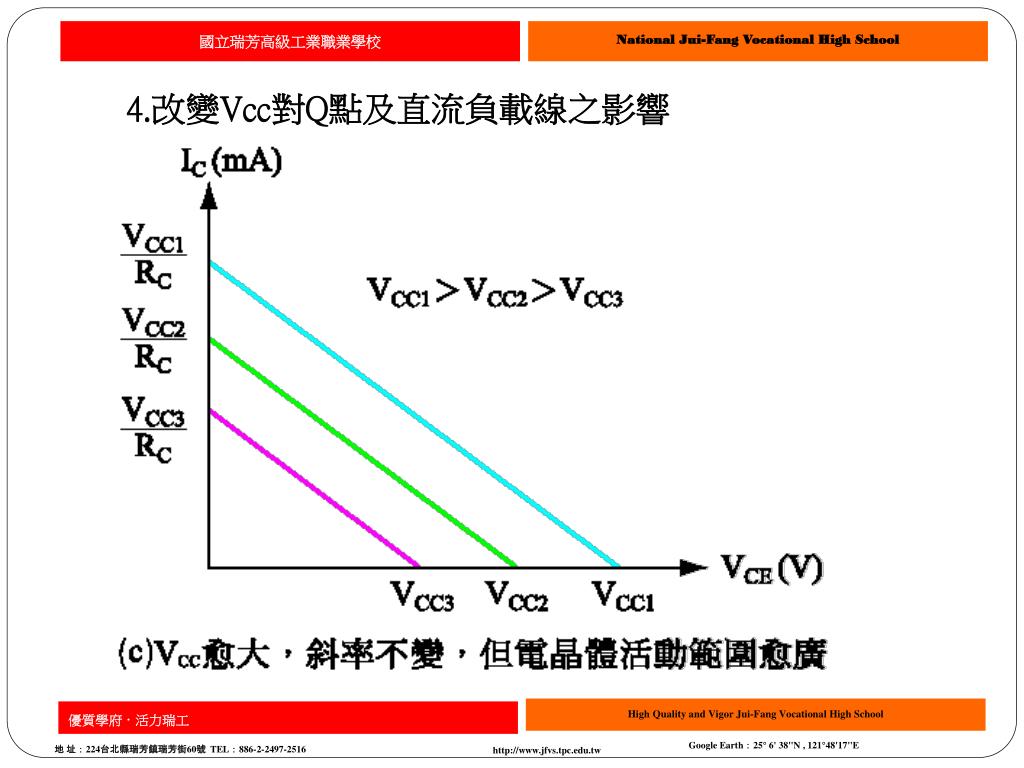

  13. 國立瑞芳高級工業職業學校 National Jui-Fang Vocational High School 4.改變Vcc對Q點及直流負載線之影響 High Quality and Vigor Jui-Fang Vocational High School 優質學府 ‧ 活力瑞工 Google Earth：25° 6' 38"N , 121°48'17"E 地 址：224台北縣瑞芳鎮瑞芳街60號 TEL：886-2-2497-2516 http://www.jfvs.tpc.edu.tw

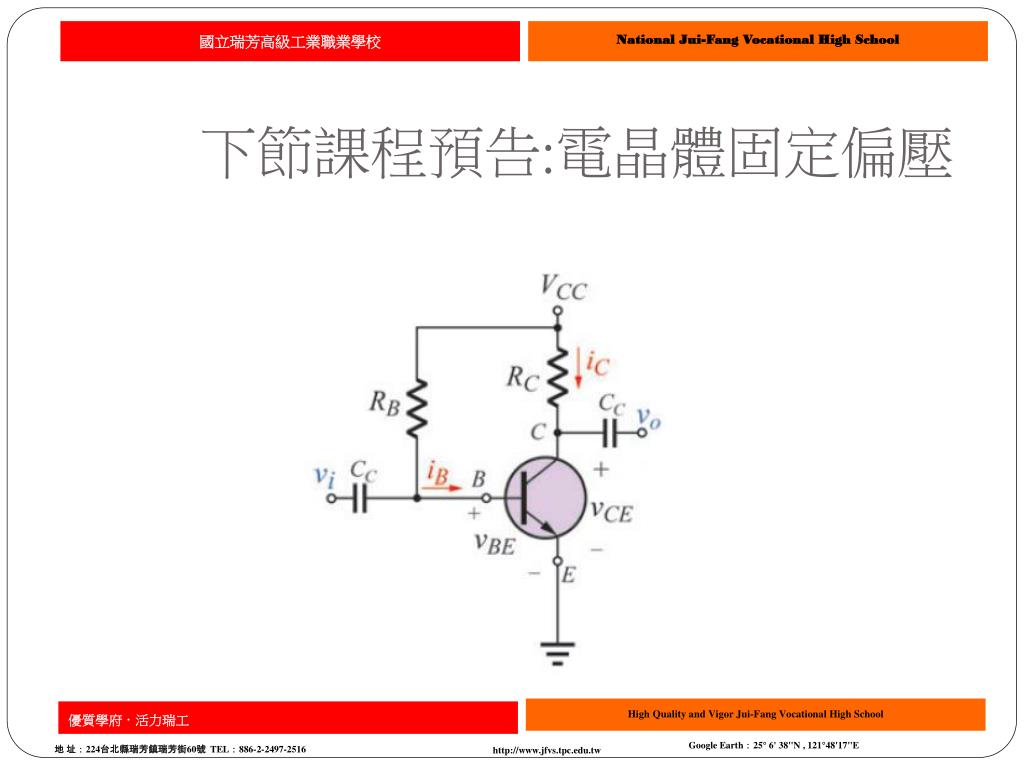

  14. 國立瑞芳高級工業職業學校 National Jui-Fang Vocational High School 下節課程預告:電晶體固定偏壓 High Quality and Vigor Jui-Fang Vocational High School 優質學府 ‧ 活力瑞工 Google Earth：25° 6' 38"N , 121°48'17"E 地 址：224台北縣瑞芳鎮瑞芳街60號 TEL：886-2-2497-2516 http://www.jfvs.tpc.edu.tw
