  1. 하수처리 시스템 -기계식 자동화집수정- 서울시 물산업 신기술 발표자료 2011. 07. 15

  2. Contents 1. 회사 소개 2. 사업 배경 3. 시스템 필요성 4. 시스템 원리 및 개요 5. 기대효과 6. 시스템 응용 분야

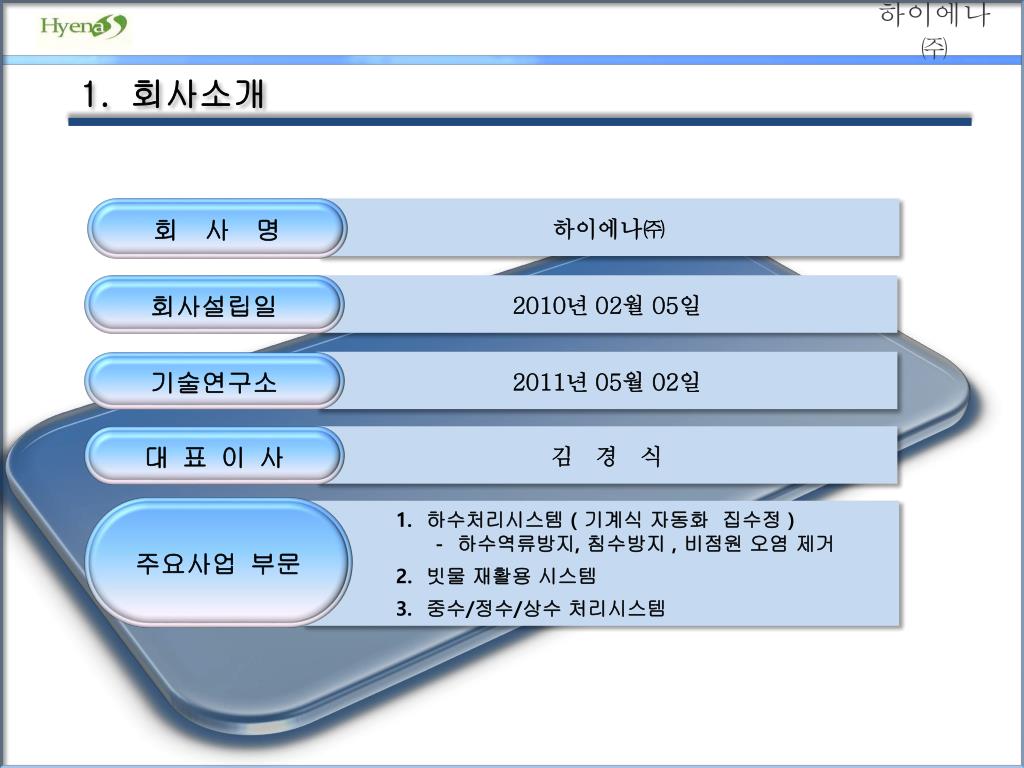

  3. 1. 회사소개 회 사 명 하이에나㈜ 2010년 02월 05일 회사설립일 2011년 05월 02일 기술연구소 김 경 식 대 표 이 사 주요사업 부문 1. 하수처리시스템 ( 기계식 자동화 집수정) - 하수역류방지, 침수방지 ,비점원 오염 제거 2. 빗물 재활용 시스템 3. 중수/정수/상수 처리시스템

  4. 1. 1 관련 지적재산권 보유 현황 ▣ 하수처리 시스템 {A System For Sewage Disposal} 특허등록 제 093674 호 ▣ 여과수단 {A Means For Filtration} 특허등록 제 0949076 호 ▣ 여과칼럼(압축식) 특허등록 제 1023138 호 ▣ 여과칼럼(회전식)특허출원 제 10-2010-0020518 ▣ 음식물찌꺼기 처리기 {An Equipment For Garbage} 특허등록 제 0977758 호 ▣ 믹서 기능을 갖는 음식물찌꺼기 처리기특허출원 10-2010-0018423

  5. 1. 2 특허 및 지적재산권 현황

  6. 1. 3 ISO 인증서 / 부설 기술연구소

  7. 2. 사업배경 쾌적한 환경조성 집수정내침적물 제거로 악취 및 해충발생 예방 역류 및 침수 집중 호우시역류방지 신속한 배수로 침수방지 하수처리 우수처리 비점원오염제거 자원의 재활용 빗물을 재활용하고 홍수조절에 기여하며 물부족 문제를 해소 맑은 물 우수의 비점원오염 물질을 제거하고 배출하여 실개천의 수질개선 기여

  8. 비점원오염 제거 3. SYSTEM 필요성 • 쾌적한 주거환경 • 실개천 오염방지 • 수자원 보호 • 저 탄소 녹색성장 에너지절약 환경개선 재해예방 빗물유입 물고기가 사는 맑은 물 신속한 이송으로 악취제거 쾌적한 환경 오염물질을 분리 이송 각종 하수 우수처리 시스템 조경, 청소, 소방, 공공용수 하수처리 시스템 오염되지 않은 실개천 1차 하수처리 2차 여과 매립형으로 미관상 위생상 불편해소 1차 분리, 2차 여과 시스템 자동화로 운영 편의 오염되지 않은 우수 각종 고형물 분리배출

  9. 3. 1. 1 기존 집수정 수분이 증발되고 굳어져 바닥에 침전됨 집수정의 일반적인 모습 하수관 막힘에 따른 구멍 뚫음 작업 이물질 찌꺼기가 굳은 상태

  10. 3. 1. 2 기존 집수정 유입수과다시 분리된 찌꺼기 재혼합 분리된 찌꺼기에서 심한 악취발생 기름찌꺼기 막힘으로 인한 펌프고장 이물질에 의한 수중펌프 고장발생

  11. 3. 1. 3 기존 집수정 오랫동안 고인물에서 악취 발생 고인 하수에 벌레등 해충 서식 이물질로 막힌 하수관 뚫는 작업애로 하수관 이물질로 인해 잦은 펌프 고장

  12. 3. 2 하수처리 시현 내부구조 여과 방류수 고형물 수거 여과지 통과 전 여과지 통과 후

  13. 4. 시스템 원리 정화조 정화조처리 분뇨처리장 합류관식 하수처리 시스템 고형물 생활하수 수거함 별도처리 우 수 악취제거 여과수 하수관거 물 재생센터 생활하수 오수전용관 물재생센터 분류관식 하수처리 시스템 고형물 수거함 별도처리 우 수 우 수 실개천

  14. 4. 1 시스템 구조 컨트롤 박스 높이조절 판넬 시공시 간단하게 높이를 조절 여과 시스템 스테인레스 특수여과지 자동 클리닝 시스템 침수방지 펌프 슬러지이송펌프 쳄버분리막 고형물과 음식물 잔반류 분리 역지변 장착

  15. 4. 2 합류관 지역 여과시스템 + 역류방지펌프 처리과정 PROCESS 생활하수 유입 1 정화조 1차 : 부유물질분리 6 2 수거함 2차 : 침전물질분리 3 1 6 여과시스템 X 2 set 3차 : 잔여물질분리 4 하수관거 배출 5 2 4 5 분리고형물 이송 6 7 7 9 분리막 7 8 3 고형물 이송펌프 8 역류방지 이송펌프 9 고형물처리 수거함,정화조이용

  16. 4. 2.1 하수처리 방식 / 합류관 지역 하수관거 하수관거 정화조

  17. 4. 3 분류관 지역 생활하수 오수전용관 배출 높이 조절용 칸막이 우천시 프로세스 1 우수 유입 2 1차 : 부유물질분리 3 2차 : 침전물질분리 4 3차 : 잔여물질분리 5 우수관 배출 분리고형물 이송 6 분리막 7 5 1 고형물 이송 펌프 8 2 7 역류방지 이송펌프 9 4 7 역지변 장착 8 9 3 6

  18. 4. 3.1 하수처리 방식 / 분류관 지역

  19. 4. 4. 1 회전식 여과 시스템 구조

  20. 4. 4. 2 압축여과식 시스템 구조

  21. 5. 기대효과

  22. 6. 응용 분야 6.1 빗물 재활용 시스템 저수탱크 불순물 수거함 빗물 유입 부스터 펌프 저 장 조 이송 펌프

  23. 6. 응용 분야 6.2 상수/정수 시스템

  24. 고형물 침적 침전물 수시제거 비점원오염 비점원오염 분리배출 하수처리 시스템 악취발생 악취/부패 방지 침수/역류 방지 침수/역류 해충 서식조건 제거 해충서식 요 점 정 리 각종 오염발생 원인을 사전제거하여 오염으로 인한 생활환경을 개선 하고 시스템을 일체화 함으로 시공의 안전성과 신속성 그리고 자동화함 으로사후관리의 편의성 을 도모하였습니다. 호우시 빗물을 여과저장 하여 빗물을 자원화 함은 물론 홍수조절에도 기여 할 수 있습니다.

  25. 쾌적한 거리환경

  26. 감사합니다! 하이에나 ㈜ 전화 : 02-926-0711 팩스 : 02-926-2595 www.hy-ena.com 본 자료의 저작권은 하이에나㈜에 있습니다. 무단전재 및 재배포를 금지합니다
