第八章图形的输出

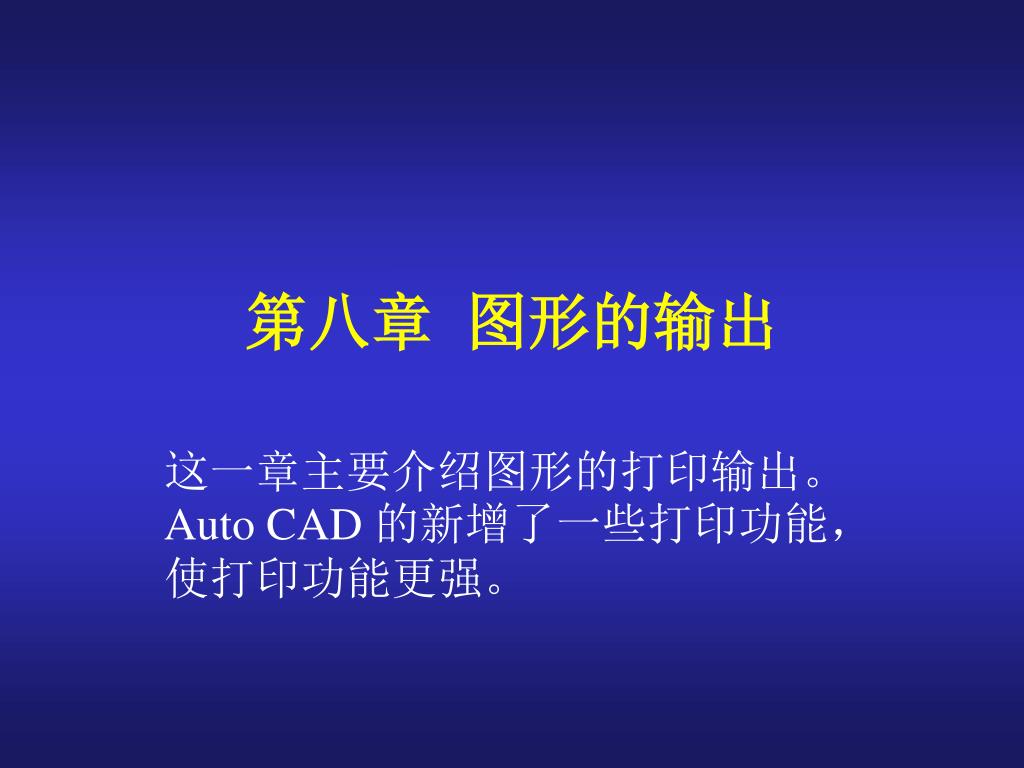

第八章图形的输出 这一章主要介绍图形的打印输出。Auto CAD 的新增了一些打印功能，使打印功能更强。

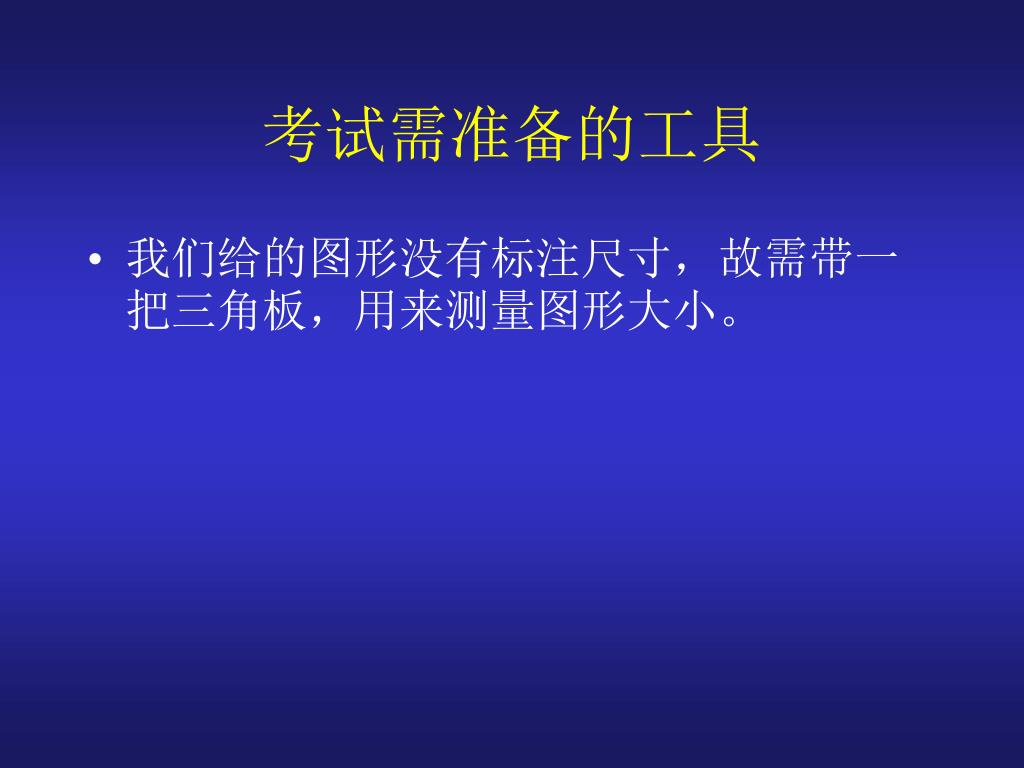

考试需准备的工具 • 我们给的图形没有标注尺寸，故需带一把三角板，用来测量图形大小。

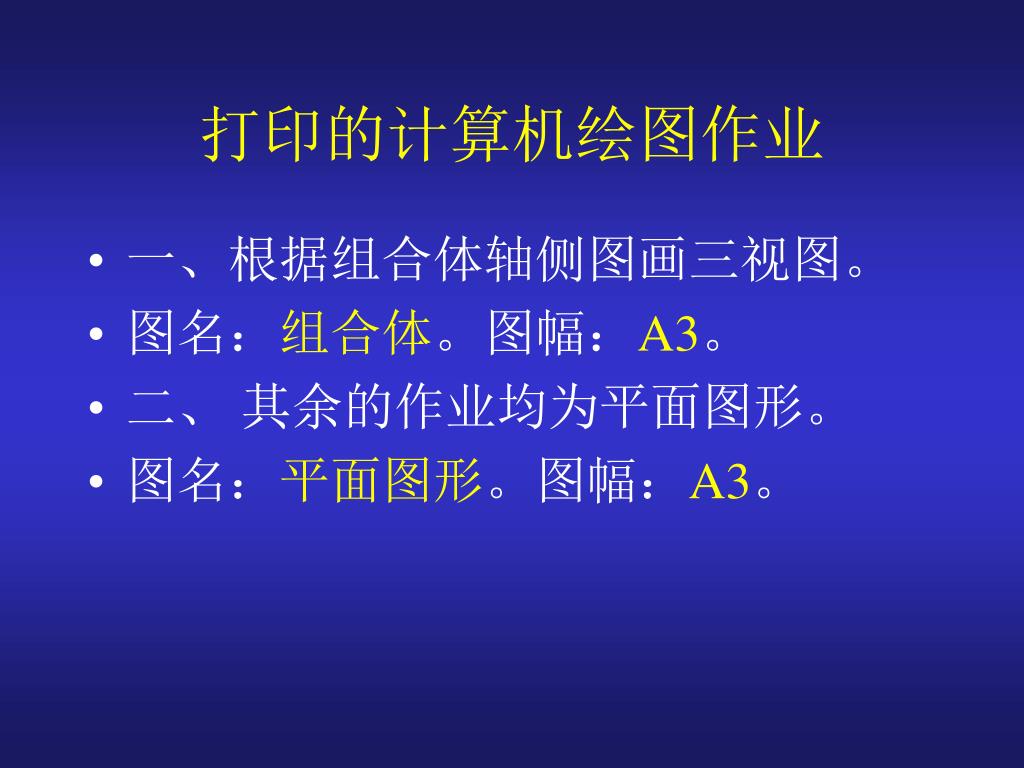

打印的计算机绘图作业 • 一、根据组合体轴侧图画三视图。 • 图名：组合体。图幅：A3。 • 二、其余的作业均为平面图形。 • 图名：平面图形。图幅：A3。

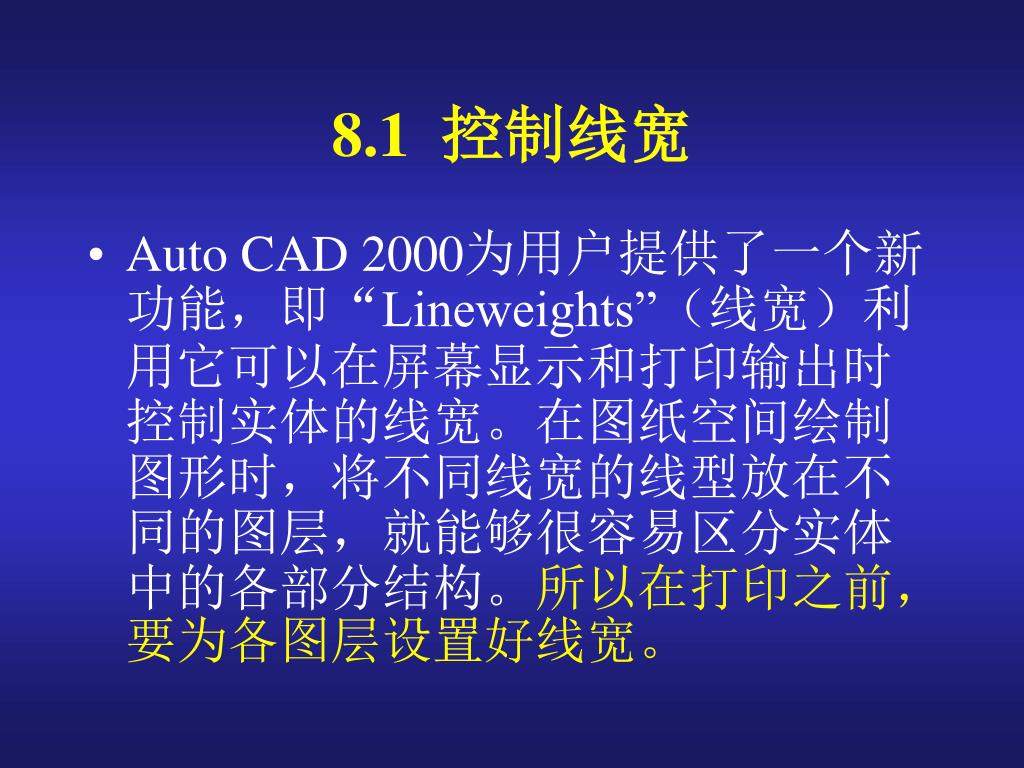

8.1 控制线宽 • Auto CAD 2000为用户提供了一个新功能，即“Lineweights”（线宽）利用它可以在屏幕显示和打印输出时控制实体的线宽。在图纸空间绘制图形时，将不同线宽的线型放在不同的图层，就能够很容易区分实体中的各部分结构。所以在打印之前，要为各图层设置好线宽。

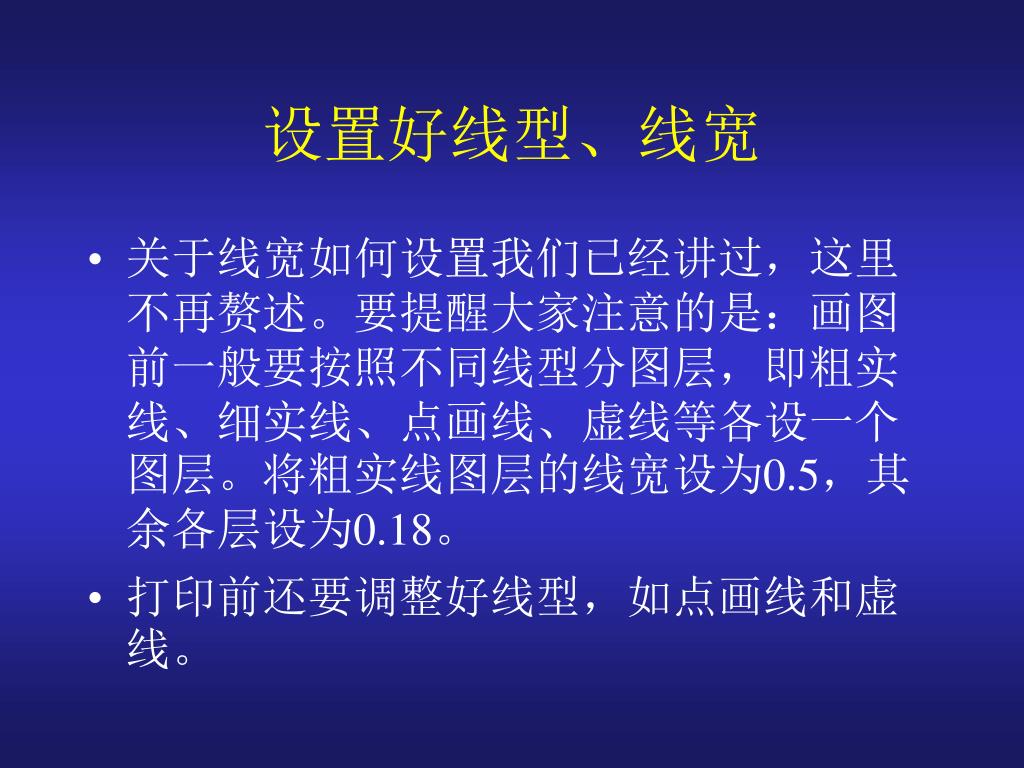

设置好线型、线宽 • 关于线宽如何设置我们已经讲过，这里不再赘述。要提醒大家注意的是：画图前一般要按照不同线型分图层，即粗实线、细实线、点画线、虚线等各设一个图层。将粗实线图层的线宽设为0.5，其余各层设为0.18。 • 打印前还要调整好线型，如点画线和虚线。

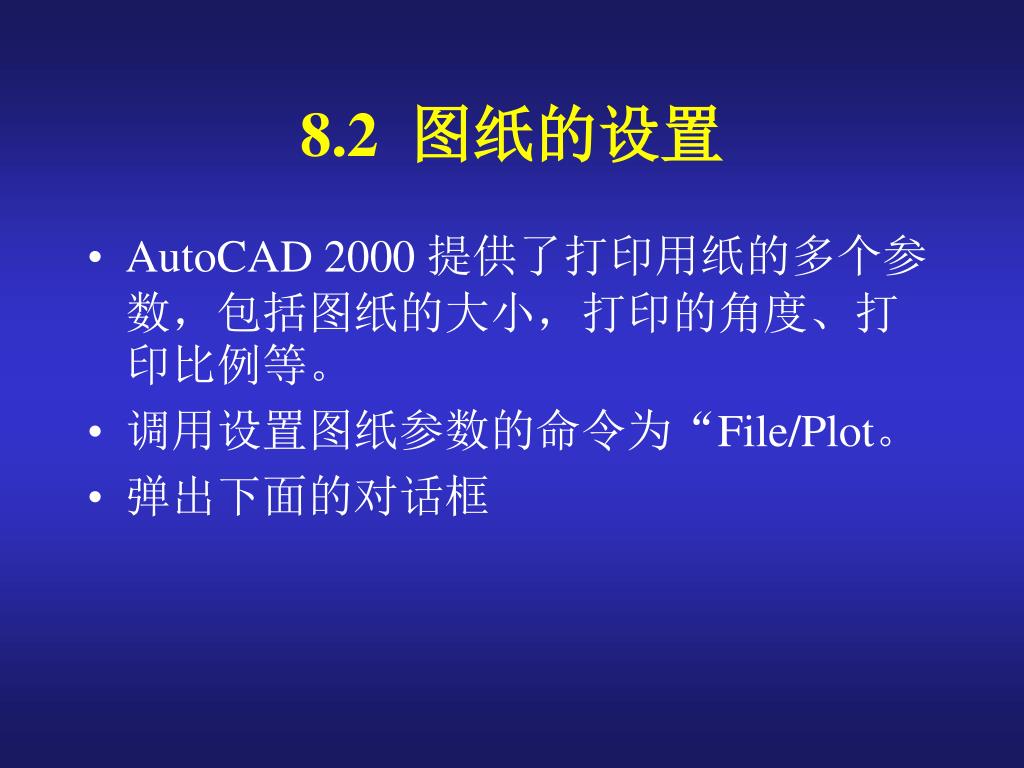

8.2 图纸的设置 • AutoCAD 2000 提供了打印用纸的多个参数，包括图纸的大小，打印的角度、打印比例等。 • 调用设置图纸参数的命令为“File/Plot。 • 弹出下面的对话框

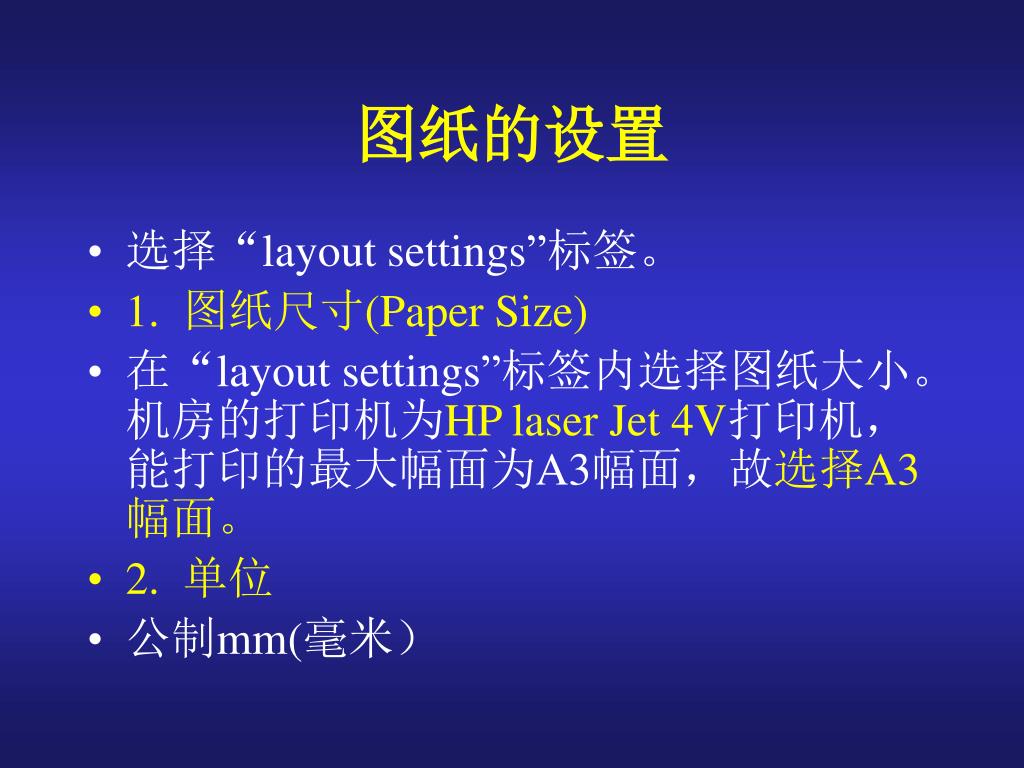

图纸的设置 • 选择“layout settings”标签。 • 1. 图纸尺寸(Paper Size) • 在“layout settings”标签内选择图纸大小。机房的打印机为HP laser Jet 4V打印机，能打印的最大幅面为A3幅面，故选择A3幅面。 • 2. 单位 • 公制mm(毫米）

图纸的设置 • 3. Drawing orientation(打印方位） • Portrait选项：打印的图纸一短边为水平方向（选） • Landscape选项：以长边为水平方向。 • 4. Plot Area(打印区域) • 因我们不使用布局打印，需设置此区域。各选项的含义如下：

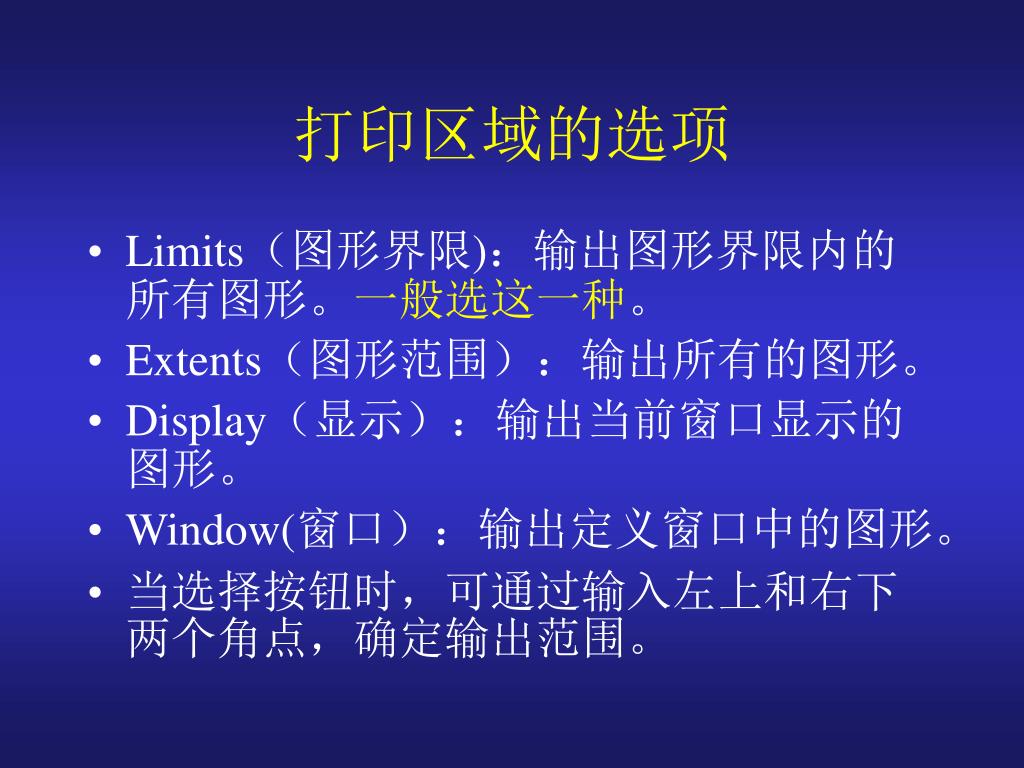

打印区域的选项 • Limits（图形界限)：输出图形界限内的所有图形。一般选这一种。 • Extents（图形范围）：输出所有的图形。 • Display（显示）：输出当前窗口显示的图形。 • Window(窗口）：输出定义窗口中的图形。 • 当选择按钮时，可通过输入左上和右下两个角点，确定输出范围。

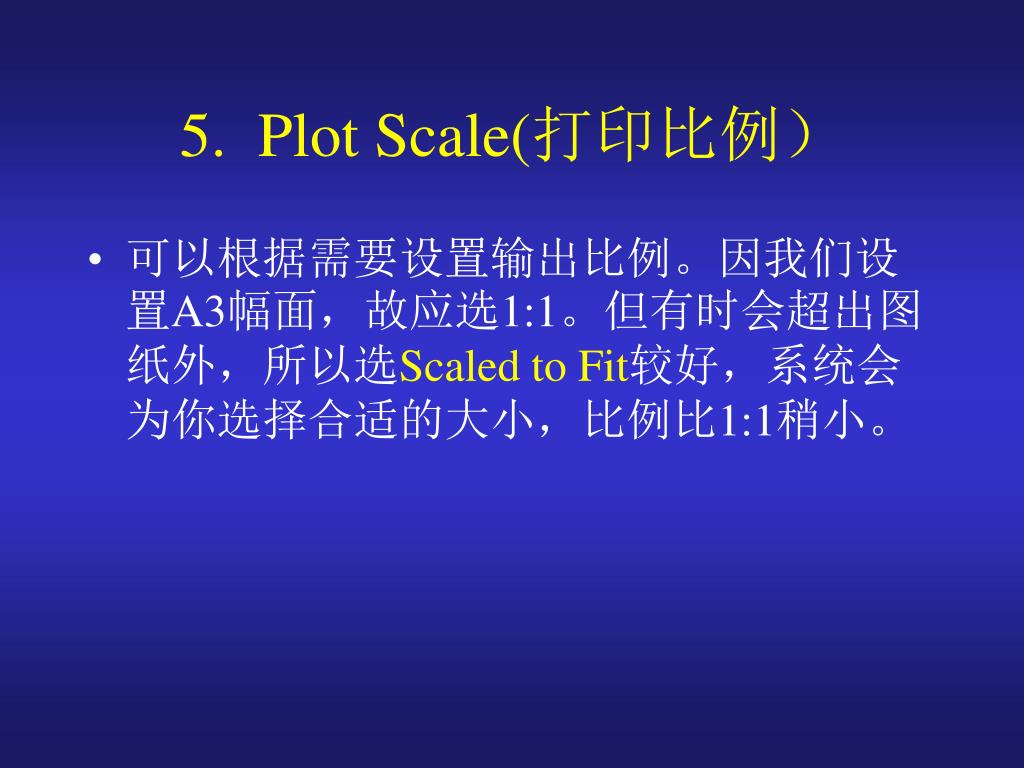

5. Plot Scale(打印比例） • 可以根据需要设置输出比例。因我们设置A3幅面，故应选1:1。但有时会超出图纸外，所以选Scaled to Fit较好，系统会为你选择合适的大小，比例比1:1稍小。

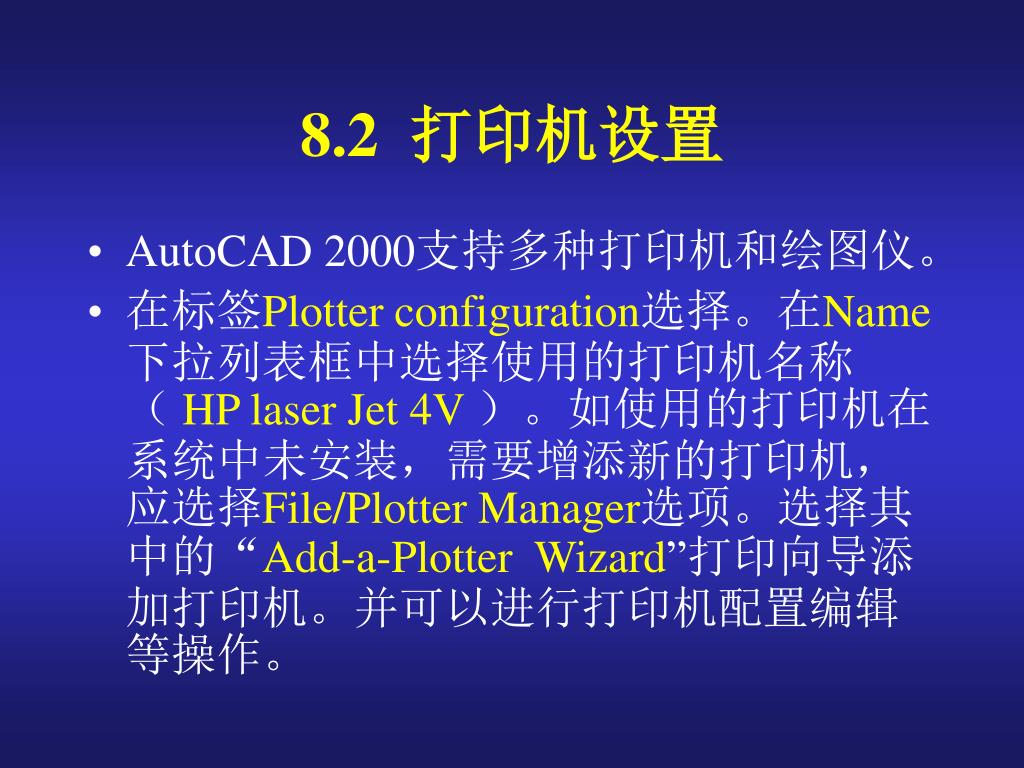

8.2 打印机设置 • AutoCAD 2000支持多种打印机和绘图仪。 • 在标签Plotter configuration选择。在Name下拉列表框中选择使用的打印机名称（ HP laser Jet 4V）。如使用的打印机在系统中未安装，需要增添新的打印机，应选择File/Plotter Manager选项。选择其中的“Add-a-Plotter Wizard”打印向导添加打印机。并可以进行打印机配置编辑等操作。

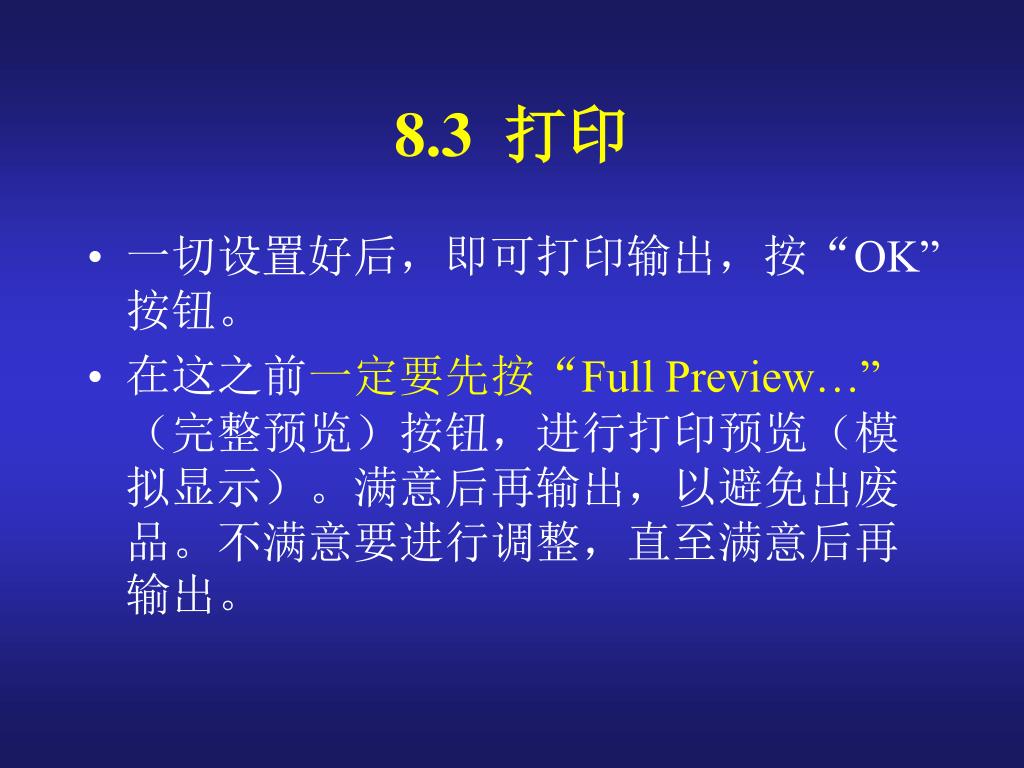

8.3 打印 • 一切设置好后，即可打印输出，按“OK”按钮。 • 在这之前一定要先按“Full Preview…”（完整预览）按钮，进行打印预览（模拟显示）。满意后再输出，以避免出废品。不满意要进行调整，直至满意后再输出。

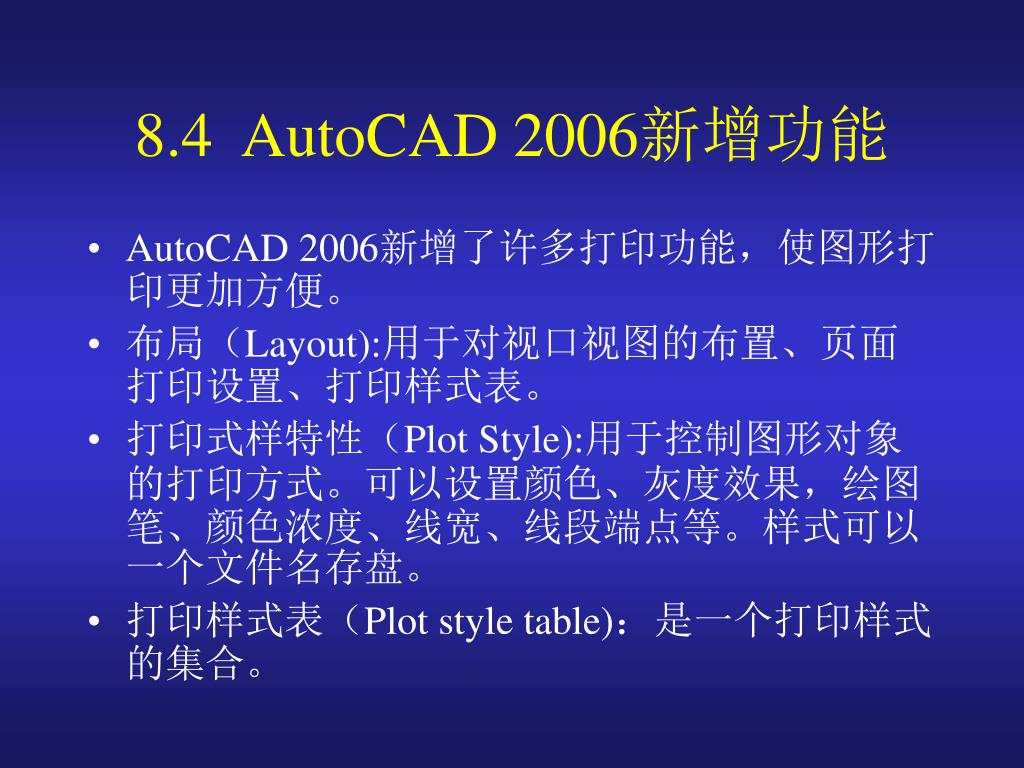

8.4 AutoCAD 2006新增功能 • AutoCAD 2006新增了许多打印功能，使图形打印更加方便。 • 布局（Layout):用于对视口视图的布置、页面打印设置、打印样式表。 • 打印式样特性（Plot Style):用于控制图形对象的打印方式。可以设置颜色、灰度效果，绘图笔、颜色浓度、线宽、线段端点等。样式可以一个文件名存盘。 • 打印样式表（Plot style table)：是一个打印样式的集合。
