  1. 实验二 电子仪器使用

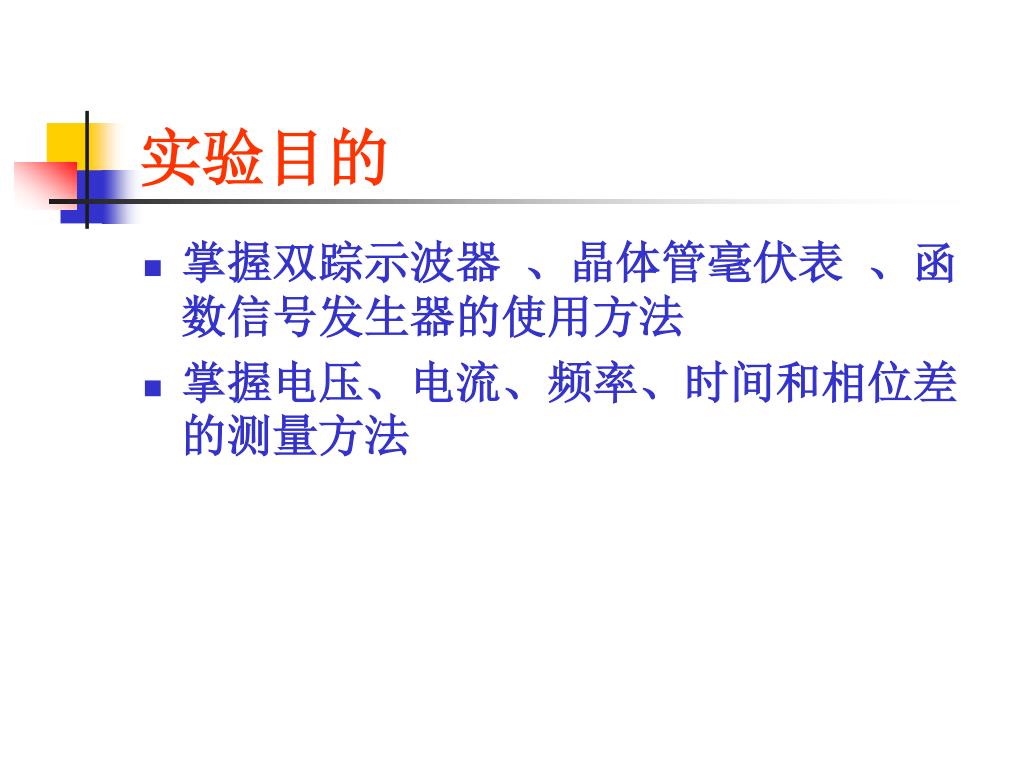

  2. 实验目的 • 掌握双踪示波器 、晶体管毫伏表 、函数信号发生器的使用方法 • 掌握电压、电流、频率、时间和相位差的测量方法

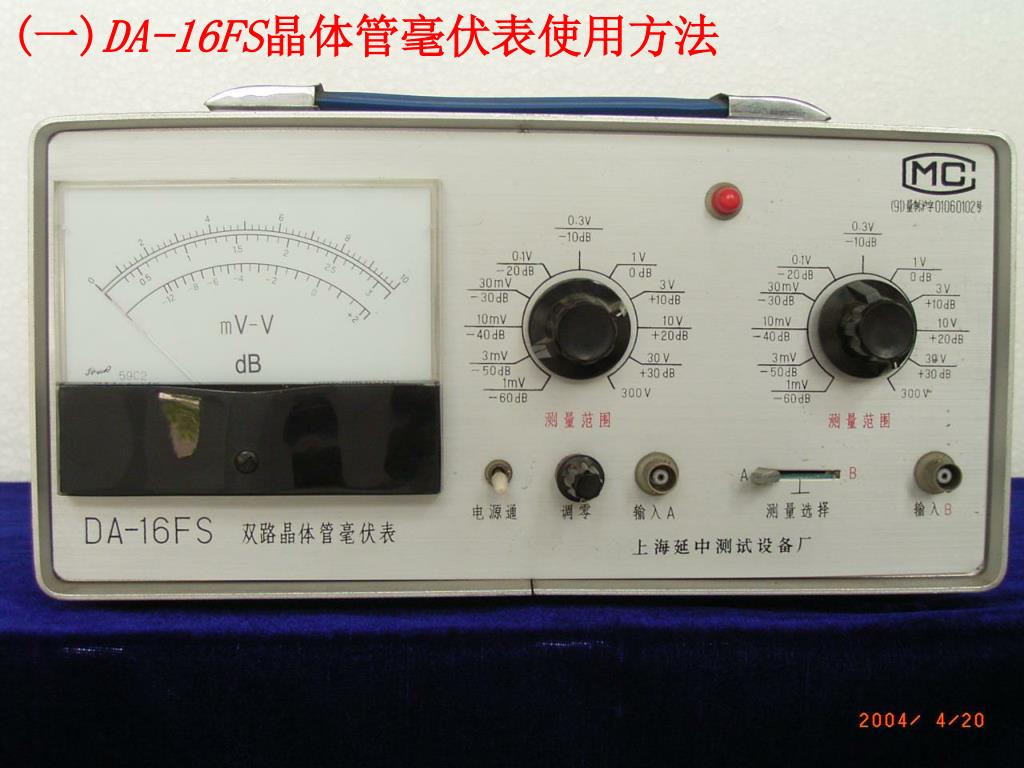

  3. (一)DA-16FS晶体管毫伏表使用方法 (一)DA-16FS晶体管毫伏表使用方法

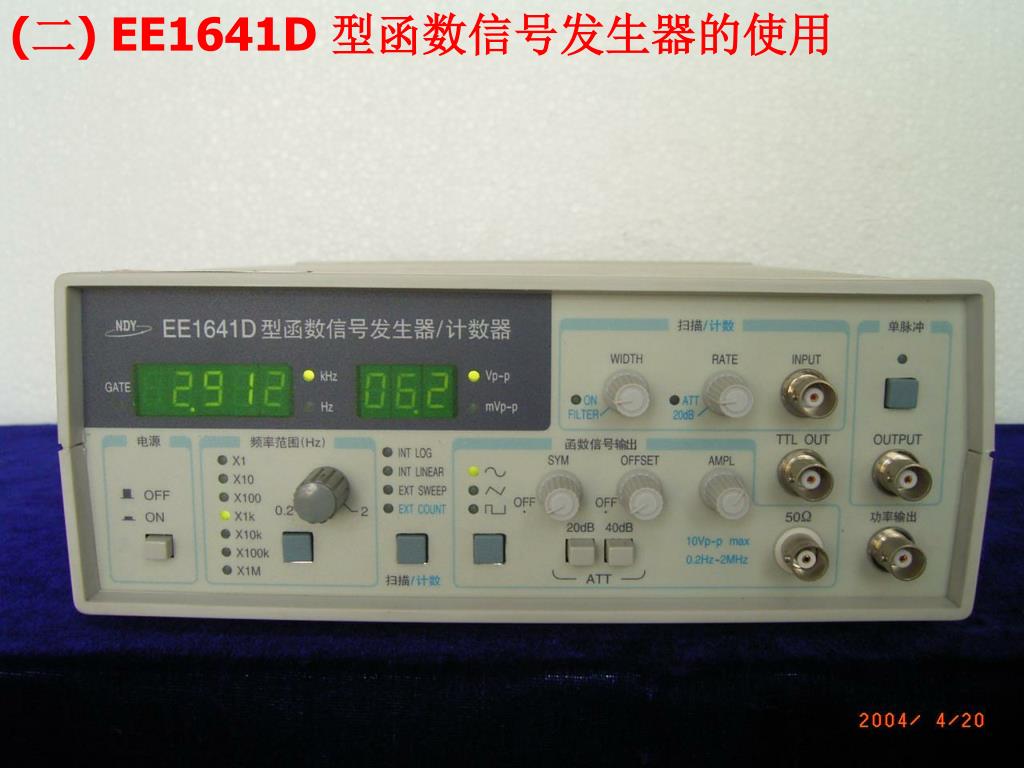

  4. (二) EE1641D 型函数信号发生器的使用

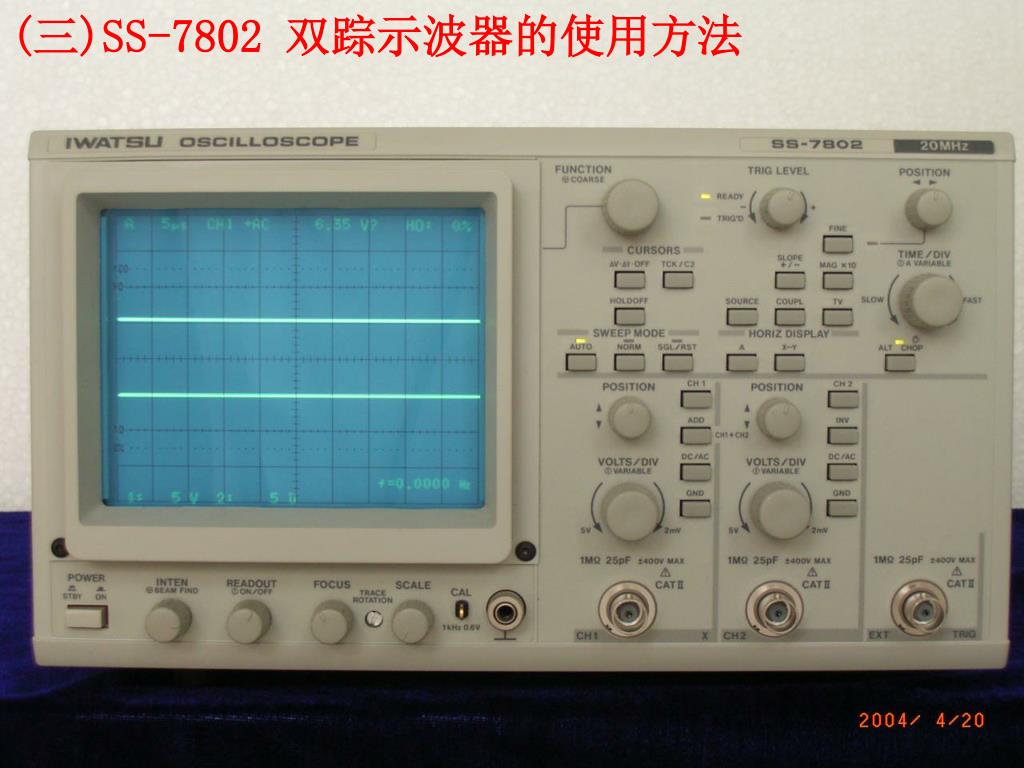

  5. (三)SS-7802 双踪示波器的使用方法

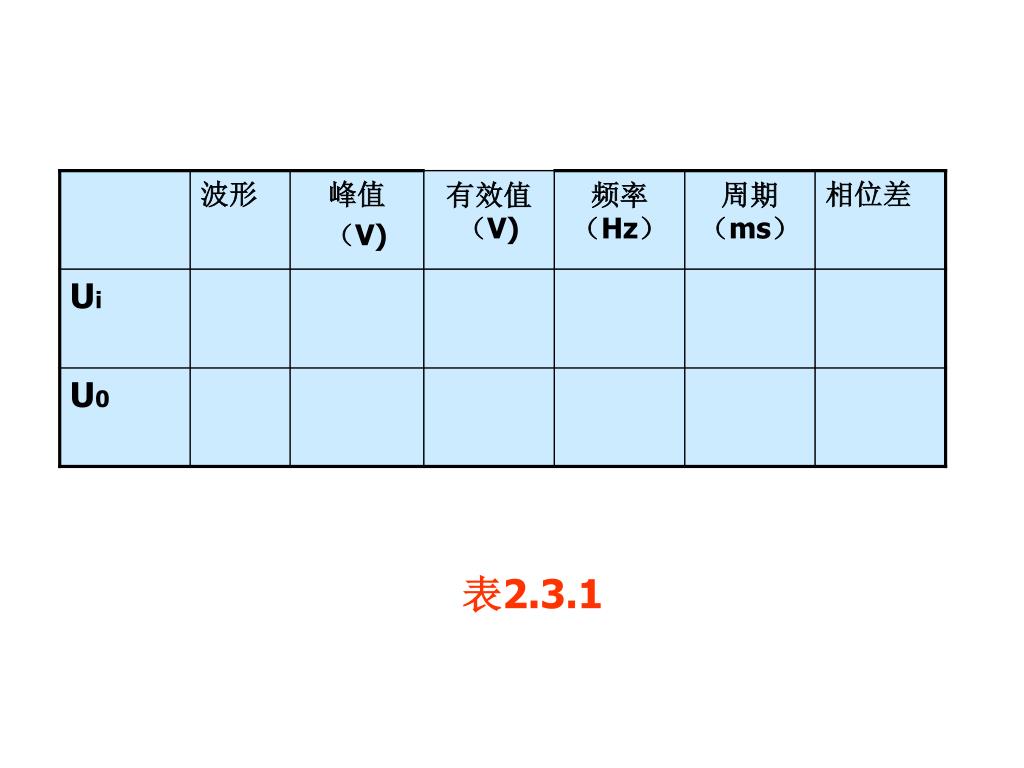

  6. 表2.3.1

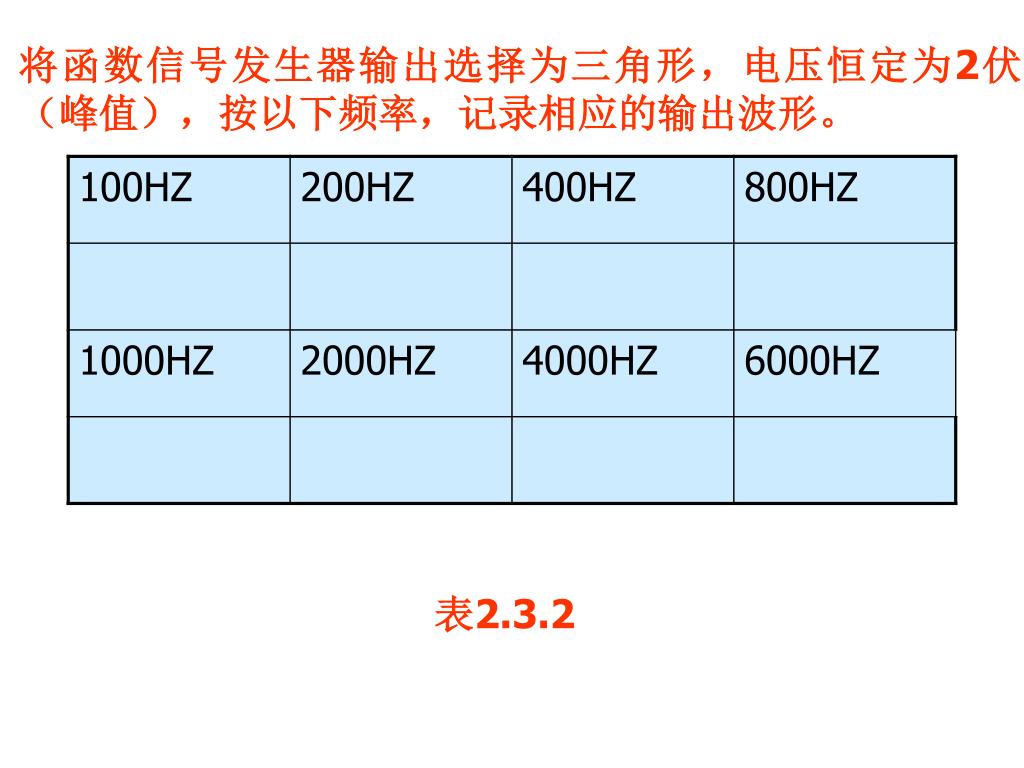

  7. 将函数信号发生器输出选择为三角形，电压恒定为2伏（峰值），按以下频率，记录相应的输出波形。将函数信号发生器输出选择为三角形，电压恒定为2伏（峰值），按以下频率，记录相应的输出波形。 表2.3.2

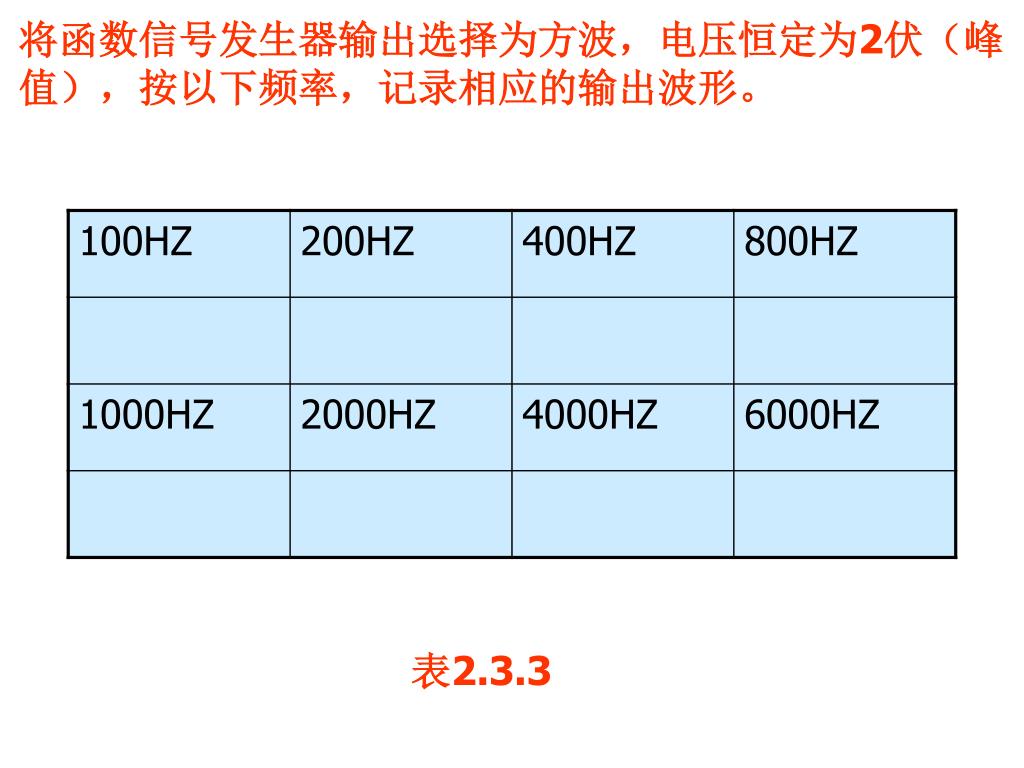

  8. 将函数信号发生器输出选择为方波，电压恒定为2伏（峰值），按以下频率，记录相应的输出波形。将函数信号发生器输出选择为方波，电压恒定为2伏（峰值），按以下频率，记录相应的输出波形。 表2.3.3
