1. 视频直播点播系统 ——之系统管理员培训

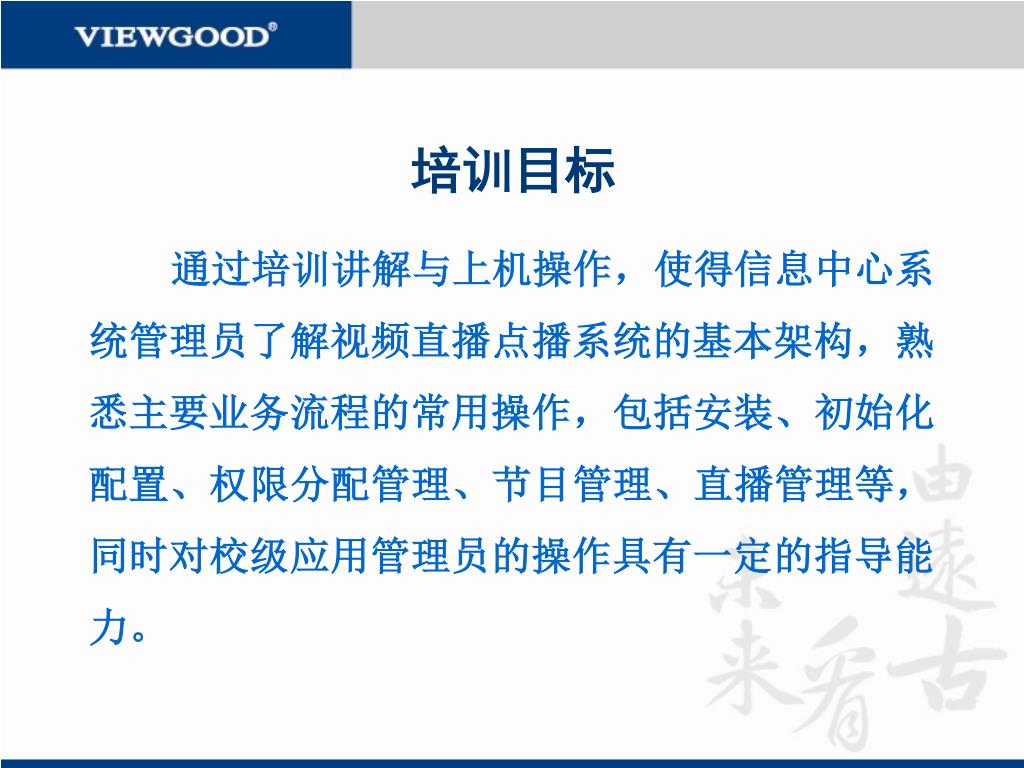

2. 培训目标 通过培训讲解与上机操作，使得信息中心系统管理员了解视频直播点播系统的基本架构，熟悉主要业务流程的常用操作，包括安装、初始化配置、权限分配管理、节目管理、直播管理等，同时对校级应用管理员的操作具有一定的指导能力。

3. 培训内容

4. 系统概况 • 系统简介 视频直播点播系统整合全区的教育资源并应用于流媒体视频服务，教育对象通过认证系统登陆该平台查询、学习、使用丰富的教育资源，掌握学习内容，扩大知识视野。通过点播系统，可以将往日的重要教程和其他地区的精彩教程存储下来，不断利用，便于学生学习。通过平台进行现场在线直播教学，通过名师精辟的教学方式和方法，使教学对象更好的掌握阶段性知识，整体提高教师的教学水平和课堂组织能力。整个系统不仅可以实现全区的资源共享，而且可以提高工作效率和解决有限资源的使用，避免重复投入和学校维护人员不足的问题。

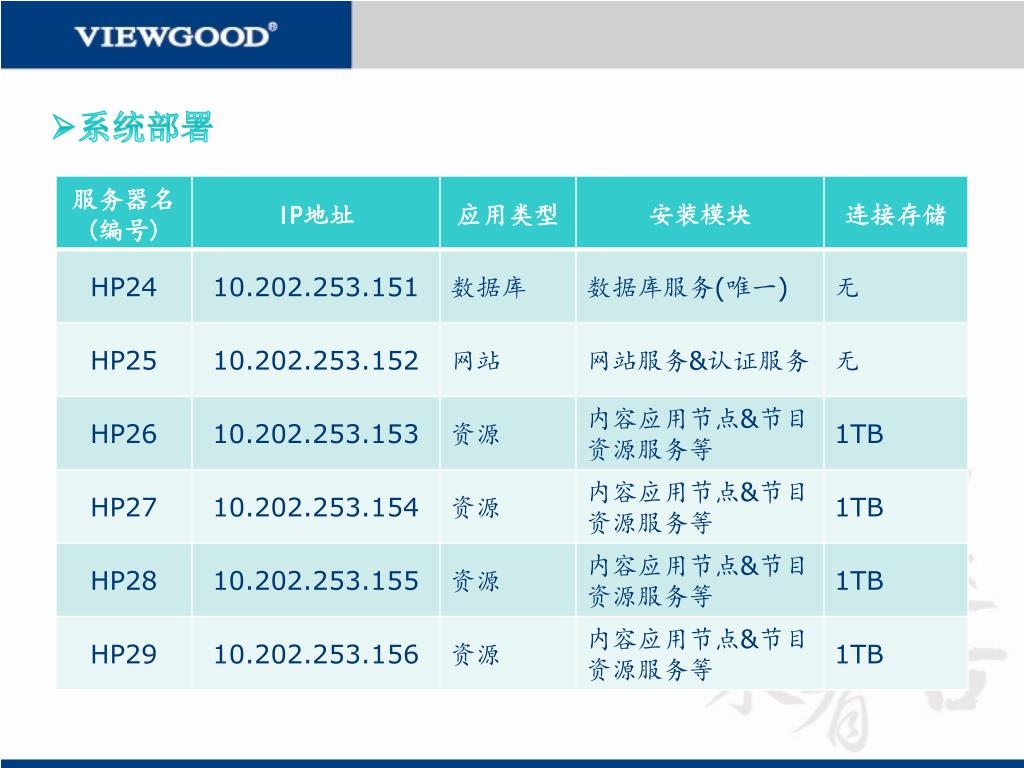

5. 系统部署

6. 开放端口 【备注】 数据库服务器位于内网，其端口只需对内网其它服务器开放即可，无需对公网开放，也无需配置端口映射。 远程控制端口如远程桌面的3389等可更改，也可选择性关闭，需要进行远程维护的时候再开放。 对公网开放时，网站服务器、资源(流)服务器需要配置公网IP地址和端口映射。 根据教育城域网的特点，系统关闭了点播和直播的P2P功能，故UDP端口60065(穿透服务)以及6881(直播P2P，每增加一个频道端口依次递增)等无需开放。

7. 系统安装 • 运行环境 服务器 ·Intel Xeon E5410，4G内存，1000M网卡 ·10000转SAS磁盘或者磁盘阵列 ·Windows Server 2003 服务器，TCP/IP协议 ·Internet信息服务（IIS） 采集工作站 ·Core 2 Duo Q6600，1G内存，100M网卡，256M显存独立显卡，声卡 ·Windows 2003/XP，TCP/IP协议 ·IE 6.0或以上版本 ·DirectX 9.0或以上版本 客户端 ·Core 2 Duo E4500，512M内存，100M网卡，128M显存独立显卡，声卡 ·Windows 2000/2003/XP /Vista，TCP/IP协议 ·IE 6.0或以上版本 ·DirectX 9.0或以上版本

8. 支撑软件 数据库服务器 ·安装SQL Server 2000+SP4或SQL Server 2005 网站服务器 ·安装jdk-6u5-windows-i586-p.exe ·安装apache-tomcat-6.0.10.exe ·设置JDK和Tomcat系统变量

9. 安装程序

10. 服务端安装 • 单机安装：全部模块安装在一台服务器上，可直接选择“完全”。 • 分布式安装：选择“自定义”，如右图。 • ·数据库服务器：数据库服务(唯一)(加密狗也插在此服务器上) • ·网站服务器：认证服务+网站服务 • ·资源(流)服务器：内容应用节点+节目资源服务 • ·Track服务、广告服务可装在网站服务器或某一台资源(流)服务器上。 • 【备注】具体安装过程请参考《安装手册》。

11. 客户端安装 【备注】客户端具体安装过程请参考《安装手册》。

12. 初始化配置 • 内置账号 【备注】 启用guest账号为免登录模式，禁用guest账号为需要登录模式。系统已将guest账号禁用，这样用户必须通过单点登录才能在线观看和下载资源。 admin_cap和admin_rec账号前期分配给直播试点单位作直播采集和录制用，系统正式上线时应更改密码并备案，权限收归为信息中心。试点单位则用经过授权的校级应用管理员账号作直播采集、录制等操作。

13. 图示操作 禁用guest账号：后台管理，用户管理>注册用户管理，查询到guest用户并禁用。

14. 图示操作 修改管理员密码：后台管理，系统管理>系统管理员，查询到管理员并点击进入属性对话框>密码管理。或通过管理员自己登录后台后点击右上角的“属性修改”也可以更改密码。

15. 同步账号 数据中心同步过来的账号： 【备注】 数据中心的用户密码信息未同步到本系统数据库，故初始化密码与数据中心的用户密码无关。 经过授权的管理员账号经单点登录到本系统后台管理后应更改密码，更改后的密码主要用于试点单位直播采集、录制等客户端登录设置，而与门户网站的登录无关。

16. 节目管理模式 分为“运营商节目”和“管理员节目”两种模式，超级管理员为前种而其它管理员(含同步过来的)默认为后种模式，区别在于前种模式能管理所有节目且有类别（栏目）管理权限，后种模式只能管理自己上传的节目且没有类别（栏目）管理权限。

17. 上传路径设置 图示操作 后台管理，设备管理>服务器管理>系统服务器，点击某资源“服务器名称”项，在服务器信息对话框中选择“系统服务”一栏。

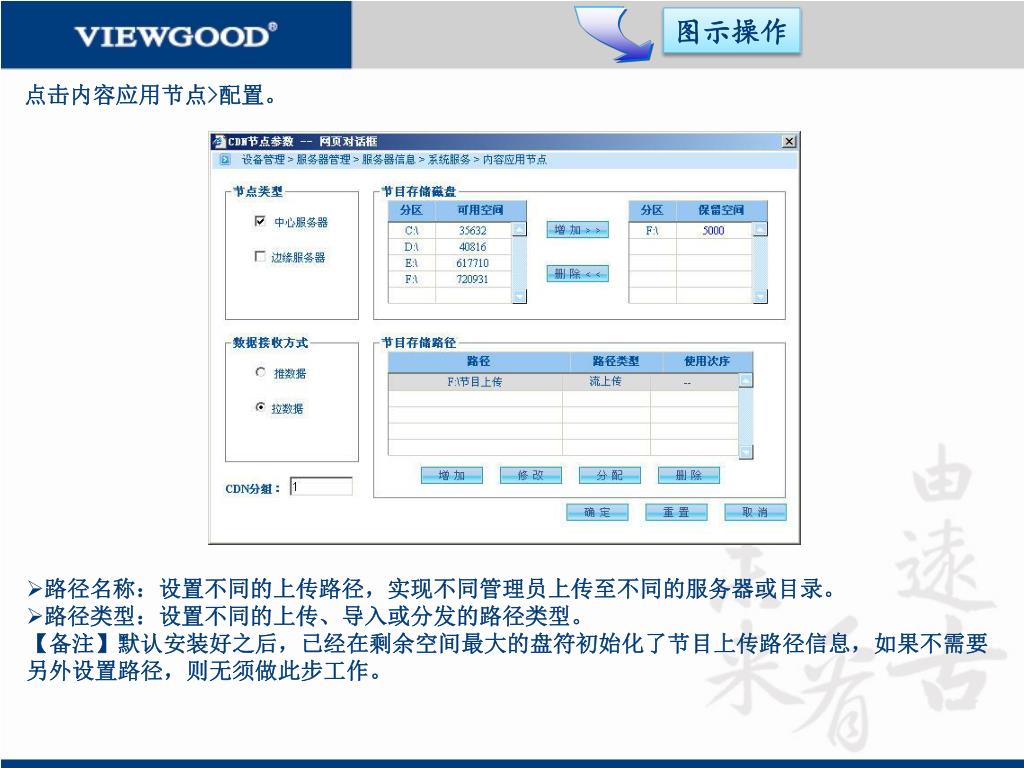

18. 点击内容应用节点>配置。 图示操作 • 路径名称：设置不同的上传路径，实现不同管理员上传至不同的服务器或目录。 • 路径类型：设置不同的上传、导入或分发的路径类型。 • 【备注】默认安装好之后，已经在剩余空间最大的盘符初始化了节目上传路径信息，如果不需要另外设置路径，则无须做此步工作。

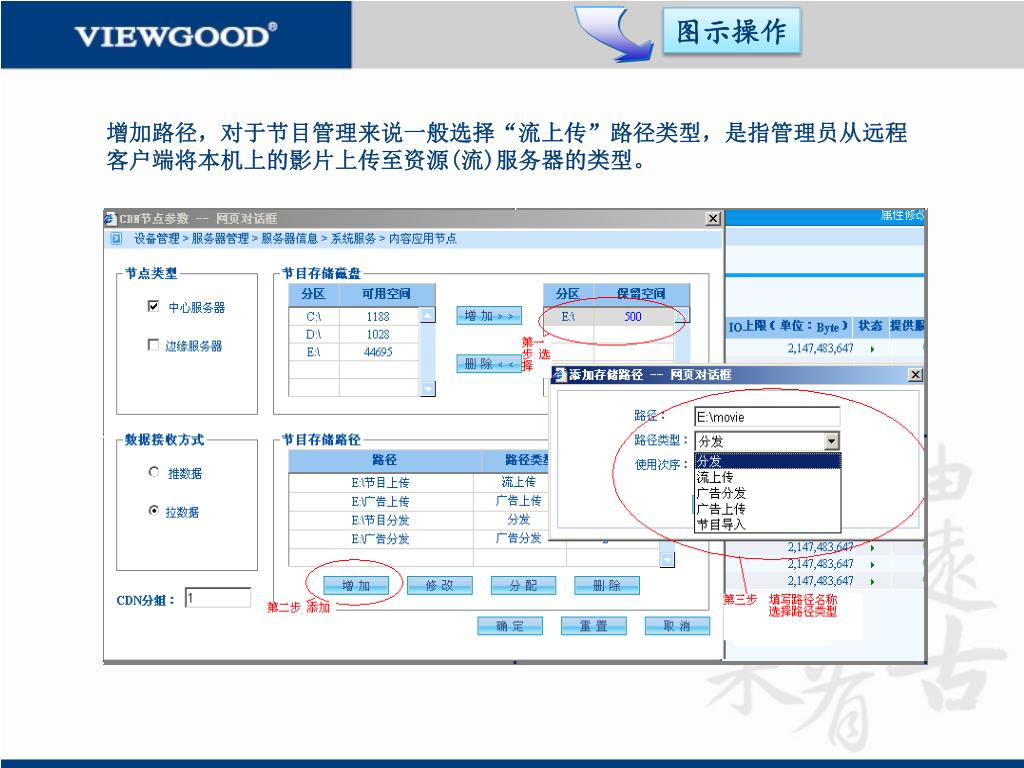

19. 图示操作 增加路径，对于节目管理来说一般选择“流上传”路径类型，是指管理员从远程客户端将本机上的影片上传至资源(流)服务器的类型。

20. 图示操作 • 端口映射设置 对公网开放时，需要配置端口映射。后台管理，设备管理>服务器管理>系统服务器，点击某“服务器名称”项，在服务器信息对话框中选择“绑定IP”一栏，配置端口映射。 【备注】广州京华公司在做集成时，因为用了WebSEAL反向代理技术而且用户不可能直接访问子系统的网站而是通过门户单点登录后再访问，故除了此处的设置外，届时还应根据门户对公网开放的情况对我方子系统作某些业务逻辑的调整，以保证公网用户访问走公网IP，城域网用户访问走私网IP。

21. 权限分配管理 • 节目管理权限 为了统一管理，特设内容管理员组，将校级应用管理员全部加入改组。首先设置内容管理员组的权限，系统管理>系统管理员>系统管理组>内容管理员组(节目管理专用)，点击授予其系统权限、节目权限、虚拟节目权限等。

22. 图示操作 将管理员添加至内容管理员组：系统管理>系统管理员>管理员>属性对话框>所属组>新增；或为内容管理员组添加管理员：系统管理>系统管理员>系统管理组>内容管理员组(节目管理专用)>属性对话框>所属用户>新增。

23. 图示操作 为管理员分配服务器上传路径，方法1：设备管理>服务器管理>系统服务器>服务器信息>系统服务>内容应用节点>配置>节目存储路径>分配>分配管理员路径>新增。

24. 图示操作 为管理员分配服务器上传路径，方法2：系统管理>系统管理员>管理员>属性对话框> CDN应用节点>赋予操作，出现该选项栏的前提是管理员必须已被加入内容管理员组且内容管理员组拥有对节目管理的完整系统权限。

25. 图示操作 • 直播采集录制权限 为了方便及统一管理，针对10个频道特设10个直播采集录制组，将直播试点单位校级应用管理员加入相应组，若该单位取消直播授权则将管理员从组中删除即可。

26. 图示操作 为某个频道添加其相应直播采集录制组的权限，直播管理>直播频道管理> 频道属性对话框> 管理组权限>直播权限设置>新增>打勾保存即可。

27. 图示操作 将管理员添加至直播采集录制组：系统管理>系统管理员>管理员>属性对话框>所属组>新增；或为直播采集录制组添加管理员：系统管理>系统管理员>系统管理组>直播采集录制组(频道*)>属性对话框>所属用户>新增。

28. 节目管理 • 节目管理操作指引 • 下载并安装WebPlayer2008流媒体播放器和FileTransfer节目上传软件。 • 将视频直播点播系统网站(http://spxt.nsjy.com)加入IE受信任的站点，并将信任站点的安全级别降为最低。 • 通过单点登录至应用系统后台管理，选择“内容管理>节目内容管理”模块。 • 在基本节目分类里选择欲上传节目的类别，点击“新增”，在弹出的节目信息管理对话框中选择上传文件并编辑节目信息，点击“保存”后选择服务器上传路径开始上传。 • 节目上传完毕后若节目状态正常，选择节目点击“审核”，审核通过后，点击“发布”将节目发布到虚拟节目分类里的相应类别下。 • 在虚拟节目分类里的相应类别下找到发布的节目，选择后点击“发布”将节目发布到前台。 • 选择“页面管理>静态页面管理”模块，点击“所有影片更新信息”，等待片刻提示“页面生成成功”后前台即可以浏览并观看到节目。 • 【备注】 • 节目总体上分为基本类和虚拟类两大类别，基本类是属于后台的节目分类，基本类的节目需要发布到虚拟类，然后从虚拟类发布后前台才会显示。节目从上传完毕到发布遵循“一次审核，两次发布”的过程。 • 上传节目的文件支持主流媒体格式，包括MPEG-1（mpg、dat、mp3）、MPEG-2（mpg、vob）、MPEG-4（avi、asf、wmv）、REAL（rm、rmvb）、移动平台（3gp、mp4）等，但不支持Flash格式。推荐采用wmv、rm、rmvb等格式，平均码流控制在1Mbps以下。 • 选择任何类别时注意展开包含子类别的类别名称，精确定位到某个具体的子类别。

29. 图示操作

30. 图示操作 此处可编辑节目信息 此处可设置集名 点击此处保存

31. 图示操作 1 2 3

32. 图示操作 客户端显示上传完毕 节目状态正常后可进行审核和发布

33. 图示操作 发布到某个具体的虚拟类别栏目中 从虚拟类发布到前台

34. 图示操作 点击生成静态页面 前台可以看到

35. 直播管理 • 直播频道管理 修改直播频道的属性：直播管理>直播频道管理>频道属性。此处是基本频道，可以修改码流等参数，建议音视频码流总和控制在1Mbps以下。

36. 图示操作 • 虚拟频道管理 基本频道发布到前台就是虚拟频道：直播管理>虚拟频道管理>虚拟频道属性。此处可以修改频道名称、频道简介等。

37. 直播采集操作指引 • 准备一台PC机、采集卡和摄像机等采集设备，安装并连接好所有设备，下载并安装LiveCapturer直播采集工作站软件。 • 打开直播采集工作站界面，选择一个采集源，点击“登录设置”，在对话框中依次填写登录信息。网站地址：spxt.nsjy.com，端口：80，用户名：账号名称，密码：viewgood，刷新右边的频道列表并选择分配给直播试点单位的某个频道，点击“确定”。 • 点击“设备设置”，选择音视频采集设备并设置好音频属性、视频格式、视频属性等。 • 点击“字幕设置”，如认为有必要可以设置时间或文字字幕，如无必要可跳过此设置。 • 点击“开始发布”，直播开始，点击“停止发布”后直播停止。 • 【备注】 • 若选择“文件发布”则无需采集设备也无需进行“设备设置”，文件发布的格式只支持asf和wmv。 • 设备设置中的视频格式建议分辨率设为640×480或以下，视频属性的设置界面、选项随采集卡型号或驱动的不同而略有不同。 • “登录设置”中的密码是视频直播点播系统的初始化密码信息，仅用于直播采集、录制等客户端的登录设置，而与门户单点登录的密码无关，经过授权的应用管理员可以单点登录到视频直播点播系统后台管理对该密码进行修改。

38. 图示操作

39. 图示操作

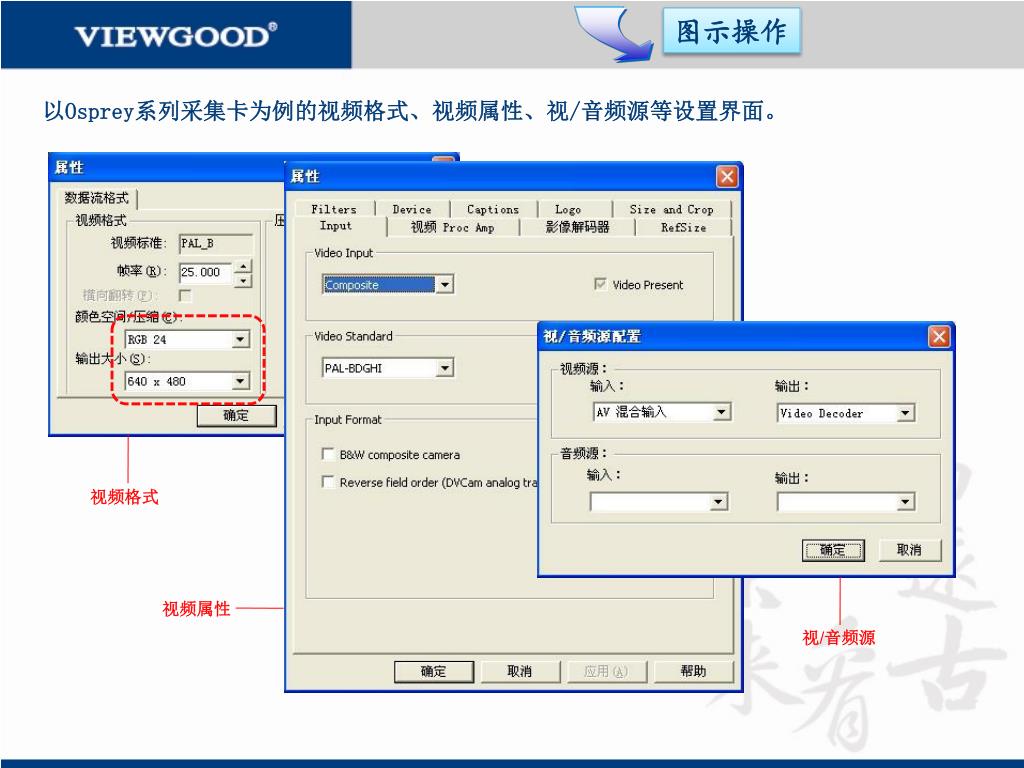

40. 图示操作 以Osprey系列采集卡为例的视频格式、视频属性、视/音频源等设置界面。 视频格式 视频属性 视/音频源

41. 直播录制操作指引 • 下载并安装LiveRecord直播录制工作站软件。 • 打开直播录制工作站界面，选择一个任务，点击“登录设置”，设置同直播采集工作站。 • 点击“录制设置”，选择节目分割方式、节目保存路径等。 • 点击“时段设置”，可以选择按次、按时间等的计划任务，如非必要可跳过此设置。 • 点击“启动任务”，录制开始，点击“停止任务”后录制停止。 • 【备注】 • 若在“时段设置”中设置了计划任务，则录制任务会自动启动和停止，无需手动干涉。 • 录制节目一般保存在本地路径，如果想让节目录制后自动加入点播库中，则必须在资源(流)服务器上安装该客户端并作必要的设置。

42. 图示操作

43. 图示操作

44. 其它维护管理 更多维护管理请参考管理员手册。
