交互式电子白板使用手册. 鸿合交互式电子白板产品概述. 鸿合交互式电子白板设计图. 鸿合交互式电子白板采用红外扫描技术,通过与投影机、计算机的配合使用,交互式电子白板可以成为大型的书写屏,对投射到白板上的任何画面,可用书写笔、手指或教鞭直接在电子白板上书写、触摸,比以前的系统功能更先进、演示效果更出色 。. 硬件部分介绍.
E N D

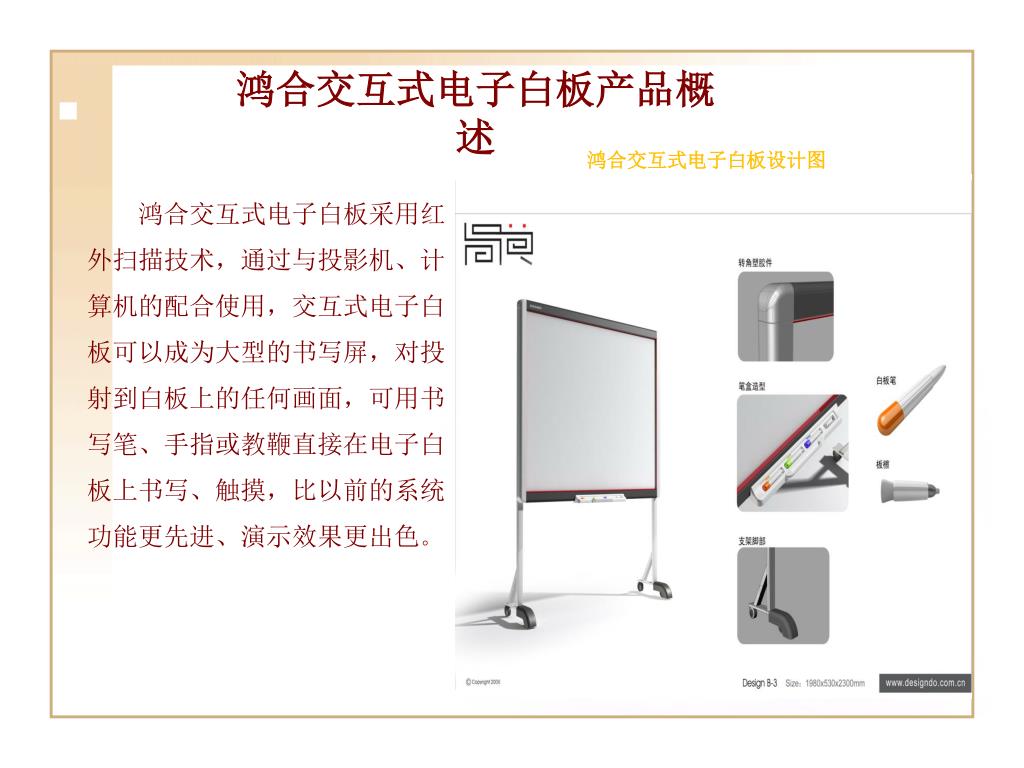

鸿合交互式电子白板产品概述 鸿合交互式电子白板设计图 鸿合交互式电子白板采用红外扫描技术,通过与投影机、计算机的配合使用,交互式电子白板可以成为大型的书写屏,对投射到白板上的任何画面,可用书写笔、手指或教鞭直接在电子白板上书写、触摸,比以前的系统功能更先进、演示效果更出色。

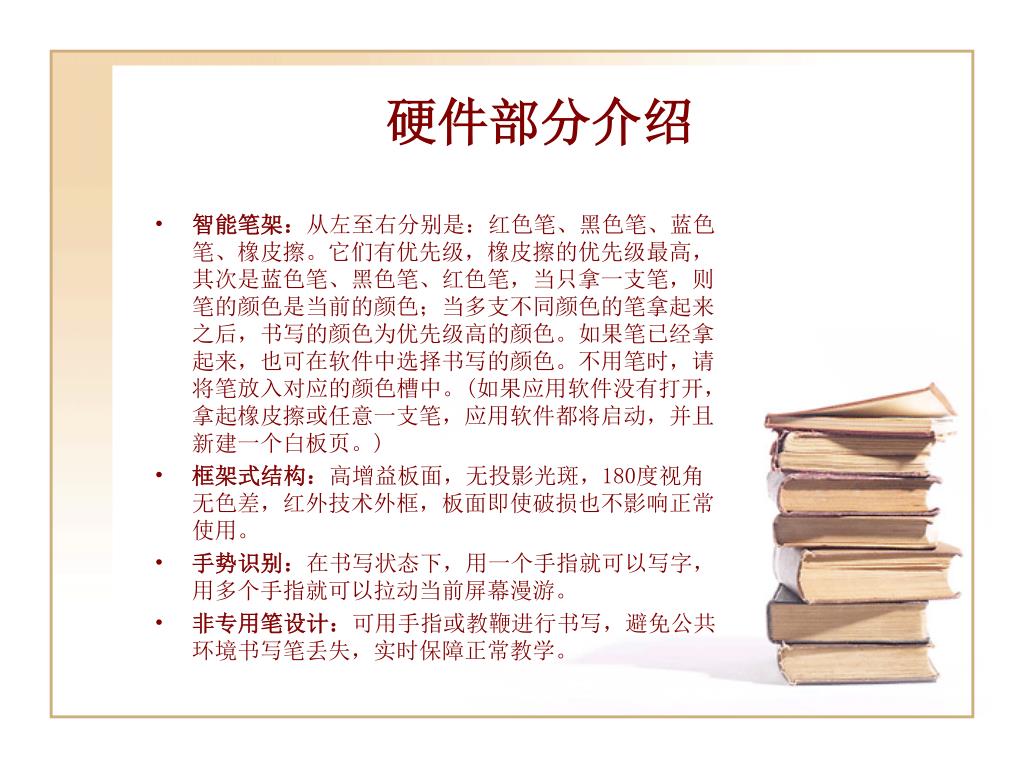

硬件部分介绍 • 智能笔架:从左至右分别是:红色笔、黑色笔、蓝色笔、橡皮擦。它们有优先级,橡皮擦的优先级最高,其次是蓝色笔、黑色笔、红色笔,当只拿一支笔,则笔的颜色是当前的颜色;当多支不同颜色的笔拿起来之后,书写的颜色为优先级高的颜色。如果笔已经拿起来,也可在软件中选择书写的颜色。不用笔时,请将笔放入对应的颜色槽中。(如果应用软件没有打开,拿起橡皮擦或任意一支笔,应用软件都将启动,并且新建一个白板页。) • 框架式结构:高增益板面,无投影光斑,180度视角无色差,红外技术外框,板面即使破损也不影响正常使用。 • 手势识别:在书写状态下,用一个手指就可以写字,用多个手指就可以拉动当前屏幕漫游。 • 非专用笔设计:可用手指或教鞭进行书写,避免公共环境书写笔丢失,实时保障正常教学。

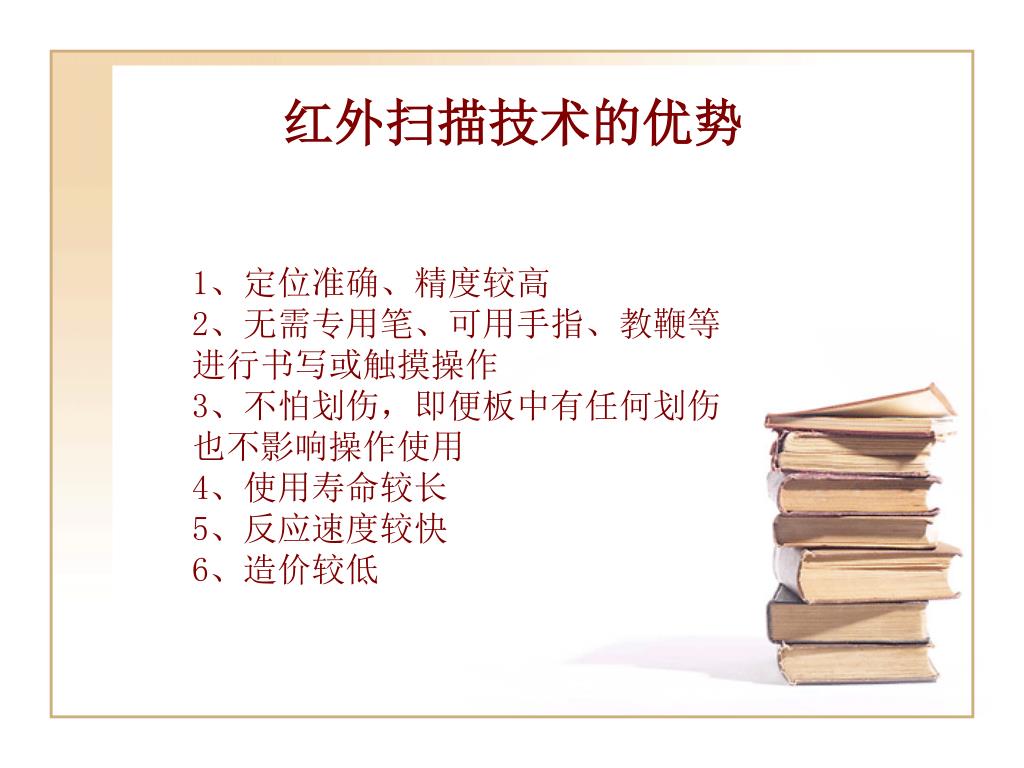

红外扫描技术的优势 1、定位准确、精度较高2、无需专用笔、可用手指、教鞭等进行书写或触摸操作3、不怕划伤,即便板中有任何划伤也不影响操作使用4、使用寿命较长5、反应速度较快6、造价较低

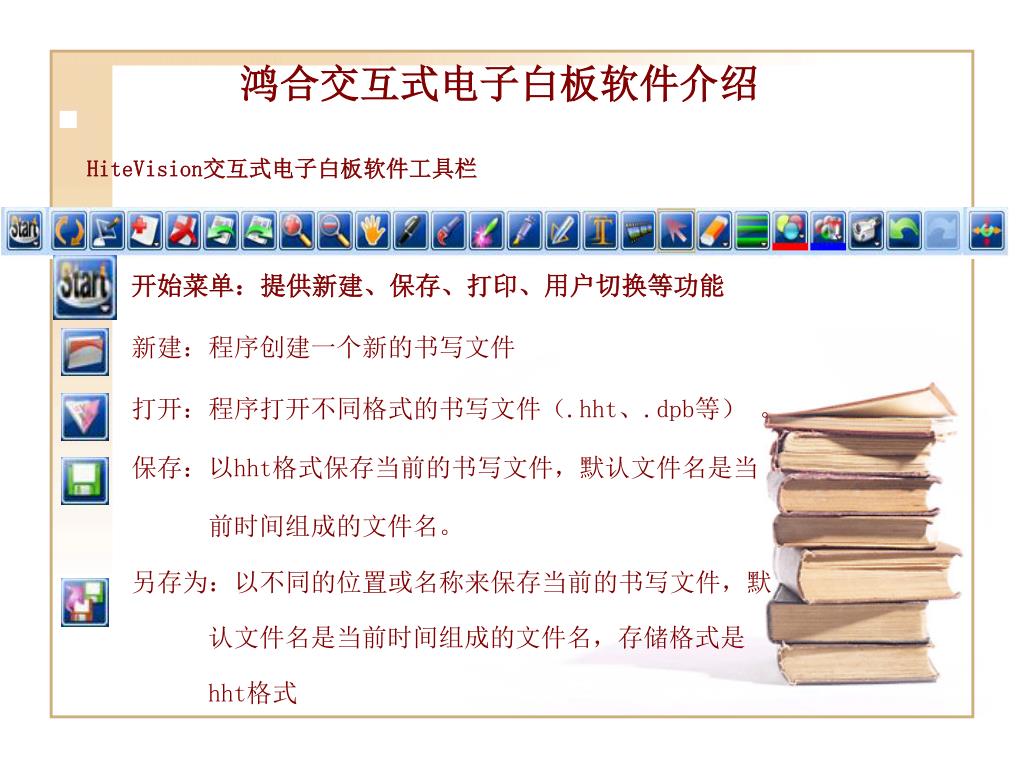

鸿合交互式电子白板软件介绍 HiteVision交互式电子白板软件工具栏 开始菜单:提供新建、保存、打印、用户切换等功能 新建:程序创建一个新的书写文件 打开:程序打开不同格式的书写文件(.hht、.dpb等) 。 保存:以hht格式保存当前的书写文件,默认文件名是当 前时间组成的文件名。 另存为:以不同的位置或名称来保存当前的书写文件,默 认文件名是当前时间组成的文件名,存储格式是 hht格式

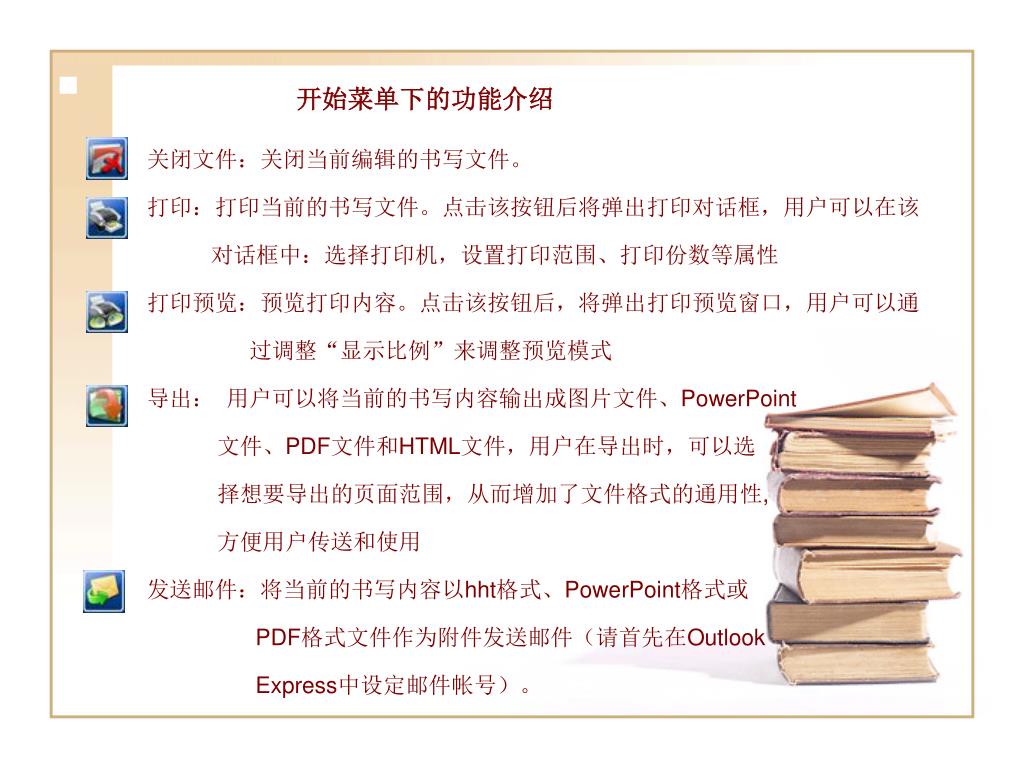

开始菜单下的功能介绍 关闭文件:关闭当前编辑的书写文件。 打印:打印当前的书写文件。点击该按钮后将弹出打印对话框,用户可以在该 对话框中:选择打印机,设置打印范围、打印份数等属性 打印预览:预览打印内容。点击该按钮后,将弹出打印预览窗口,用户可以通 过调整“显示比例”来调整预览模式 导出: 用户可以将当前的书写内容输出成图片文件、PowerPoint 文件、PDF文件和HTML文件,用户在导出时,可以选 择想要导出的页面范围,从而增加了文件格式的通用性, 方便用户传送和使用 发送邮件:将当前的书写内容以hht格式、PowerPoint格式或 PDF格式文件作为附件发送邮件(请首先在Outlook Express中设定邮件帐号)。

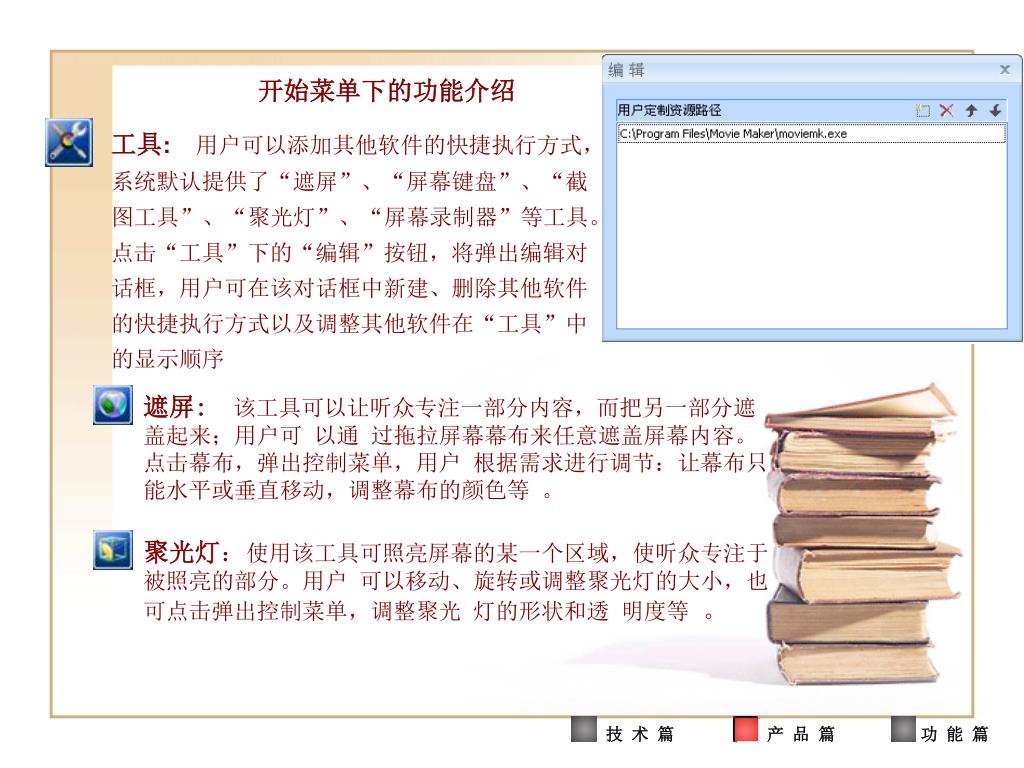

开始菜单下的功能介绍 工具:用户可以添加其他软件的快捷执行方式,系统默认提供了“遮屏”、“屏幕键盘”、“截图工具”、“聚光灯”、“屏幕录制器”等工具。点击“工具”下的“编辑”按钮,将弹出编辑对话框,用户可在该对话框中新建、删除其他软件的快捷执行方式以及调整其他软件在“工具”中的显示顺序 遮屏:该工具可以让听众专注一部分内容,而把另一部分遮盖起来;用户可 以通 过拖拉屏幕幕布来任意遮盖屏幕内容。点击幕布,弹出控制菜单,用户 根据需求进行调节:让幕布只能水平或垂直移动,调整幕布的颜色等 。 聚光灯:使用该工具可照亮屏幕的某一个区域,使听众专注于被照亮的部分。用户 可以移动、旋转或调整聚光灯的大小,也可点击弹出控制菜单,调整聚光 灯的形状和透 明度等 。 技 术 篇 产 品 篇 功 能 篇

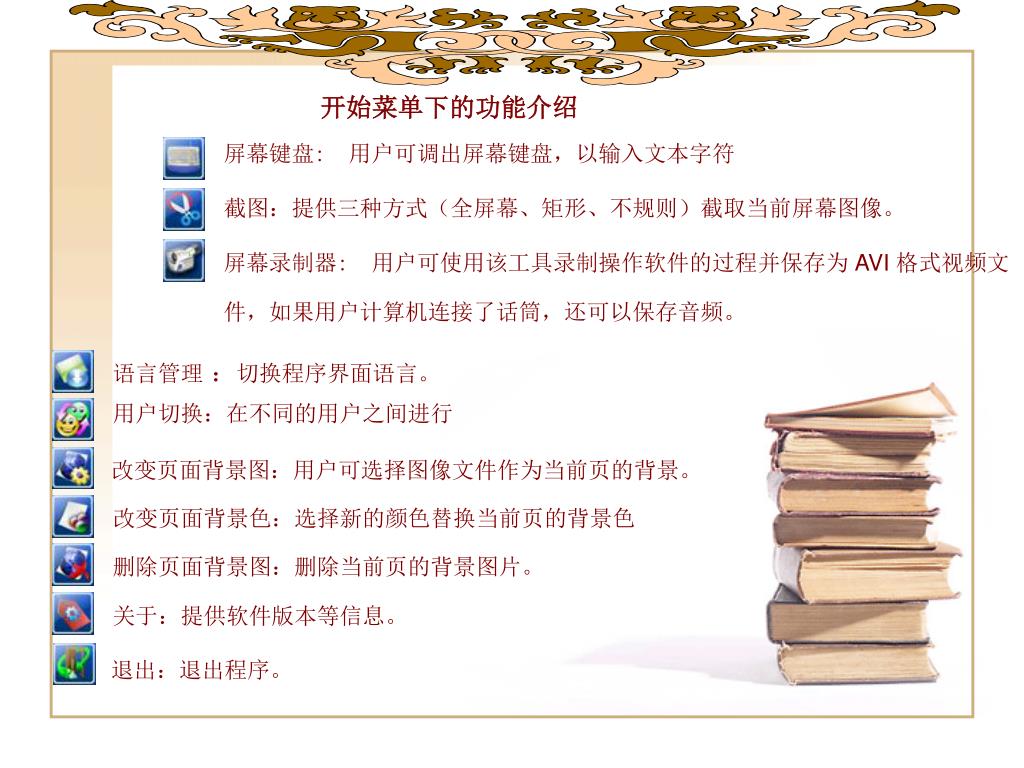

开始菜单下的功能介绍 屏幕键盘: 用户可调出屏幕键盘,以输入文本字符 截图:提供三种方式(全屏幕、矩形、不规则)截取当前屏幕图像。 屏幕录制器: 用户可使用该工具录制操作软件的过程并保存为 AVI 格式视频文件,如果用户计算机连接了话筒,还可以保存音频。 语言管理 :切换程序界面语言。 用户切换:在不同的用户之间进行切换。 改变页面背景图:用户可选择图像文件作为当前页的背景。 改变页面背景色:选择新的颜色替换当前页的背景色。 删除页面背景图:删除当前页的背景图片。 关于:提供软件版本等信息。 退出:退出程序。

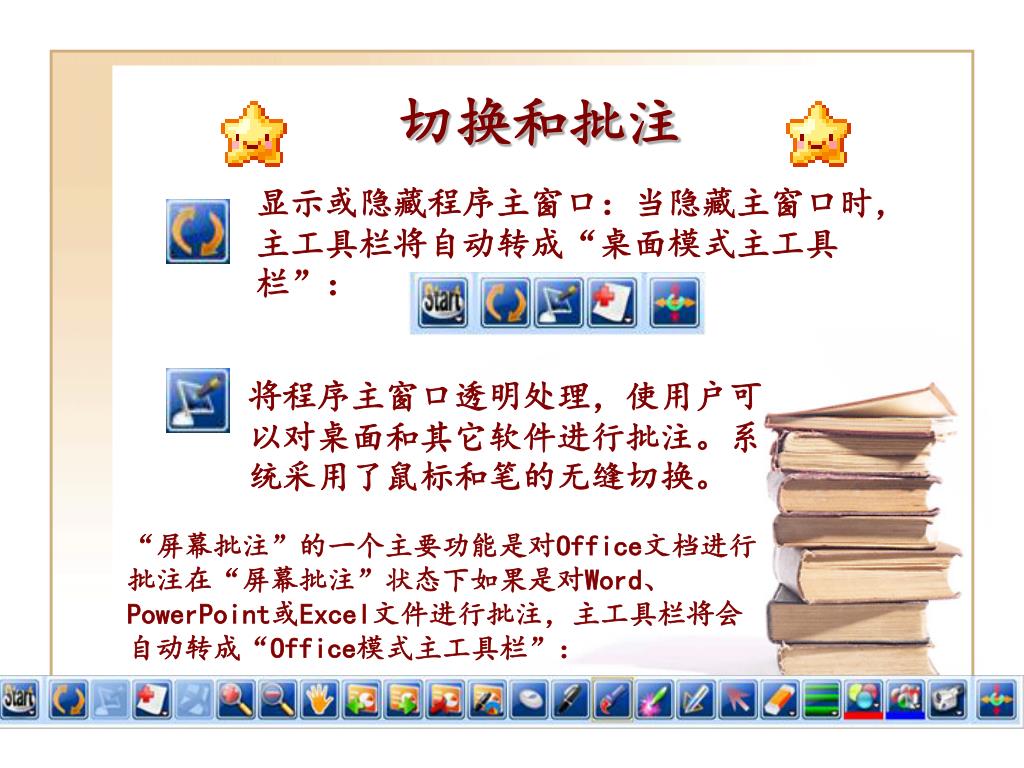

切换和批注 显示或隐藏程序主窗口:当隐藏主窗口时,主工具栏将自动转成“桌面模式主工具栏”: 将程序主窗口透明处理,使用户可以对桌面和其它软件进行批注。系统采用了鼠标和笔的无缝切换。 “屏幕批注”的一个主要功能是对Office文档进行批注在“屏幕批注”状态下如果是对Word、PowerPoint或Excel文件进行批注,主工具栏将会自动转成“Office模式主工具栏”:

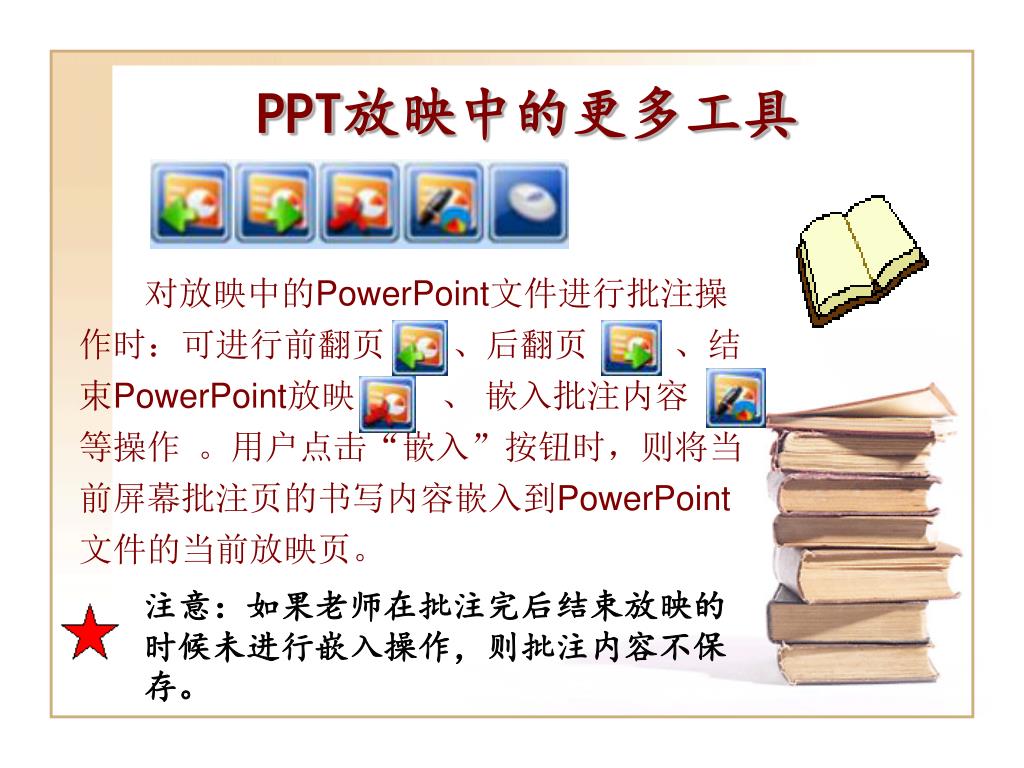

PPT放映中的更多工具 对放映中的PowerPoint文件进行批注操作时:可进行前翻页 、后翻页 、结束PowerPoint放映 、 嵌入批注内容 等操作。用户点击“嵌入”按钮时,则将当前屏幕批注页的书写内容嵌入到PowerPoint文件的当前放映页。 注意:如果老师在批注完后结束放映的时候未进行嵌入操作,则批注内容不保存。

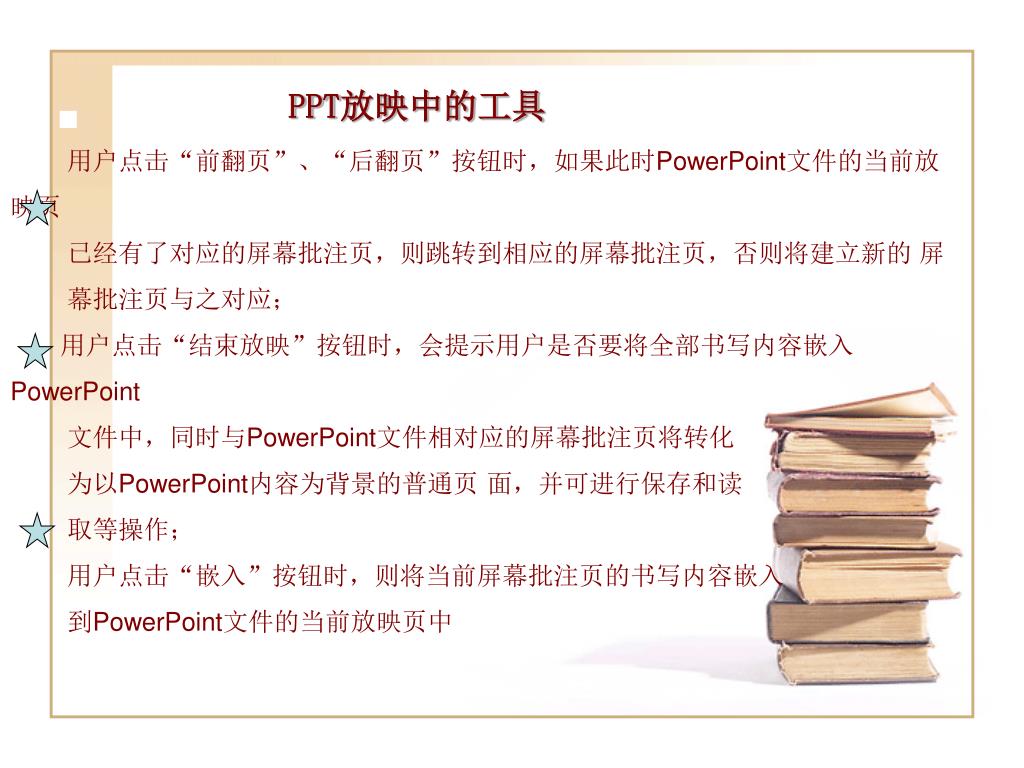

PPT放映中的工具 用户点击“前翻页”、“后翻页”按钮时,如果此时PowerPoint文件的当前放映页 已经有了对应的屏幕批注页,则跳转到相应的屏幕批注页,否则将建立新的 屏 幕批注页与之对应; 用户点击“结束放映”按钮时,会提示用户是否要将全部书写内容嵌入PowerPoint 文件中,同时与PowerPoint文件相对应的屏幕批注页将转化 为以PowerPoint内容为背景的普通页 面,并可进行保存和读 取等操作; 用户点击“嵌入”按钮时,则将当前屏幕批注页的书写内容嵌入 到PowerPoint文件的当前放映页中。
PPT放映中笔和鼠标的切换 在对放映中的PowerPoint文件进行批注时 ,书写笔的所有操作都是“笔状态”,如果 用户想进行鼠标操作(比如想点PowerPoint 文件中的某个外部链接),则需要首先点击 “鼠标状态” 按钮,此时书写笔的 所有操作都是“鼠标状态”, 如果想从该状 态切换回笔状态,可直接点击某种笔即可切 换。

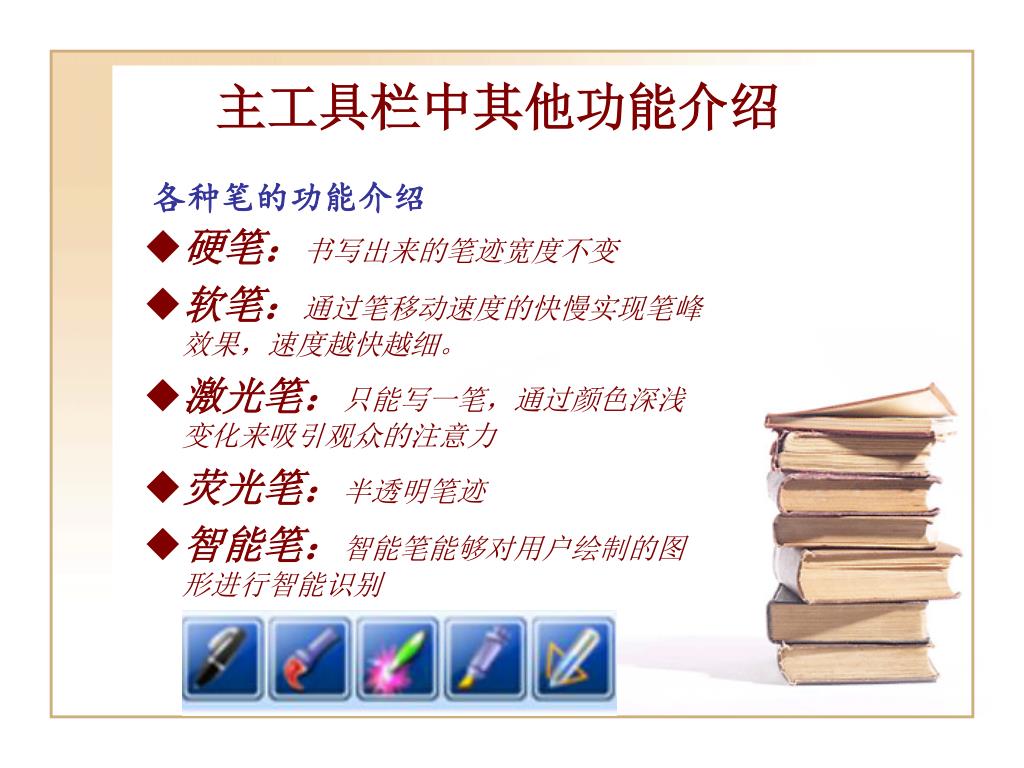

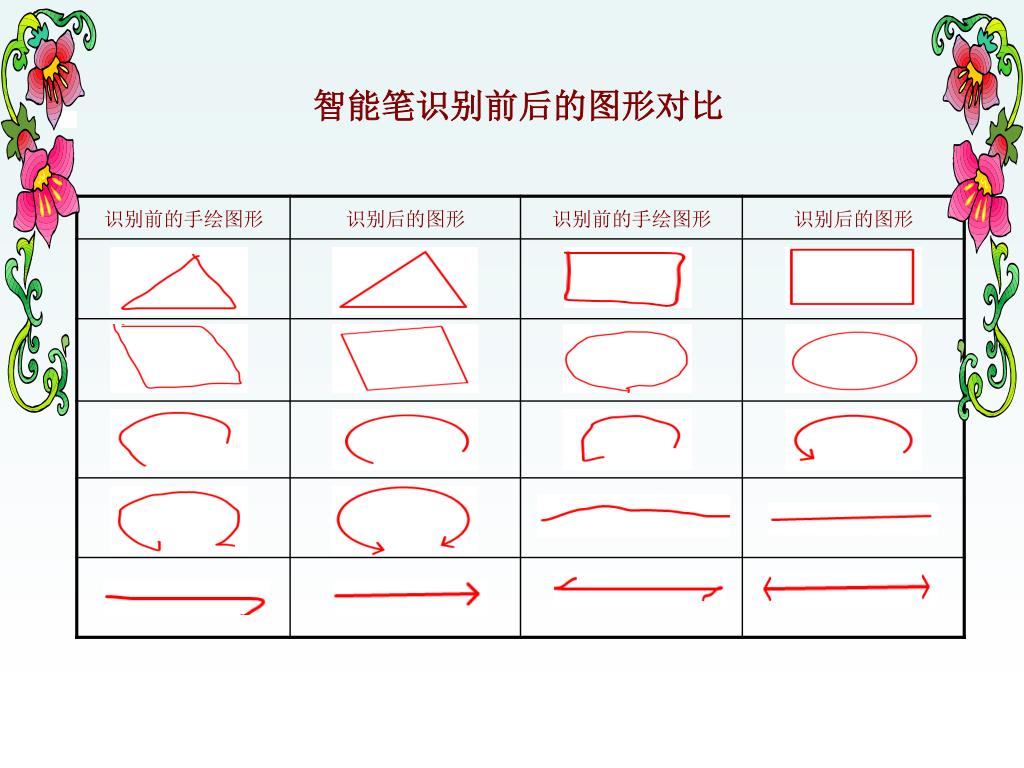

主工具栏中其他功能介绍 各种笔的功能介绍 ◆硬笔:书写出来的笔迹宽度不变 • 软笔:通过笔移动速度的快慢实现笔峰效果,速度越快越细。 • 激光笔:只能写一笔,通过颜色深浅变化来吸引观众的注意力 • 荧光笔:半透明笔迹 • 智能笔:智能笔能够对用户绘制的图形进行智能识别

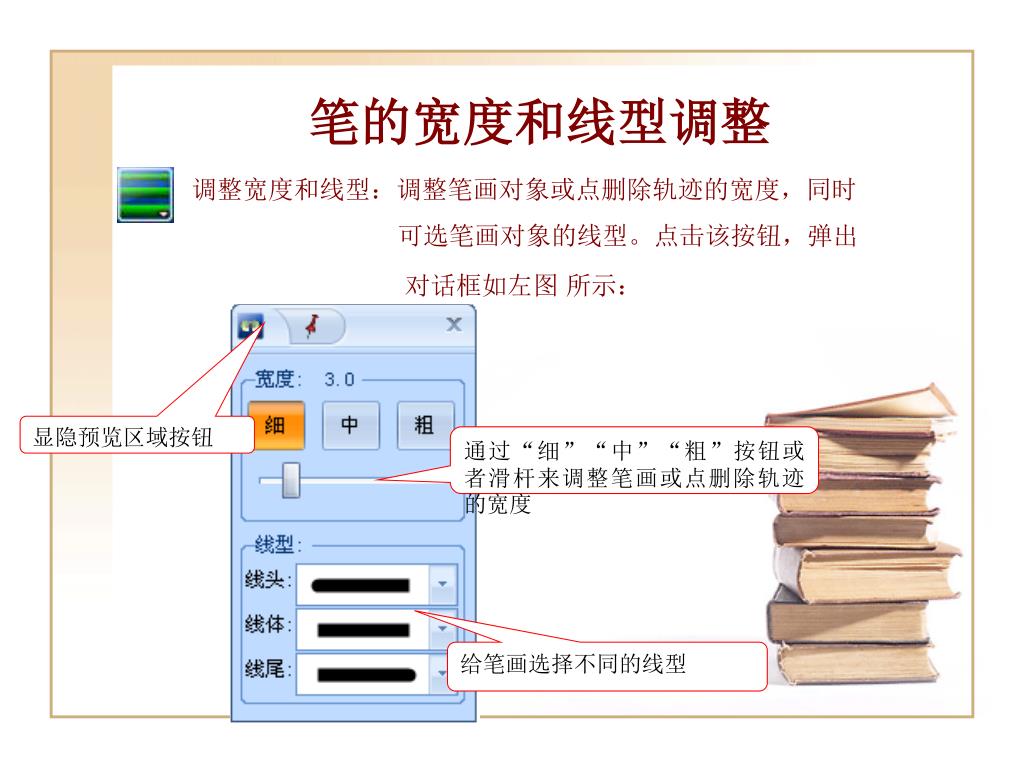

笔的宽度和线型调整 调整宽度和线型:调整笔画对象或点删除轨迹的宽度,同时 可选笔画对象的线型。点击该按钮,弹出 对话框如左图 所示: 显隐预览区域按钮 通过“细”“中”“粗”按钮或者滑杆来调整笔画或点删除轨迹的宽度 给笔画选择不同的线型

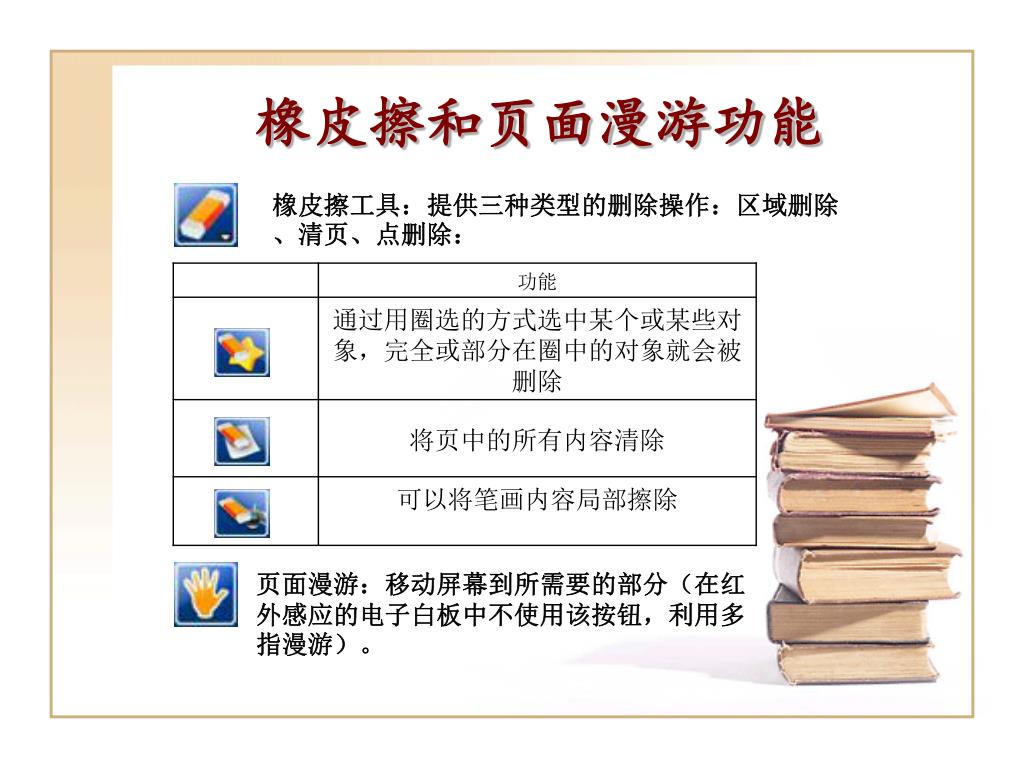

橡皮擦和页面漫游功能 橡皮擦工具:提供三种类型的删除操作:区域删除、清页、点删除: 页面漫游:移动屏幕到所需要的部分(在红外感应的电子白板中不使用该按钮,利用多指漫游)。

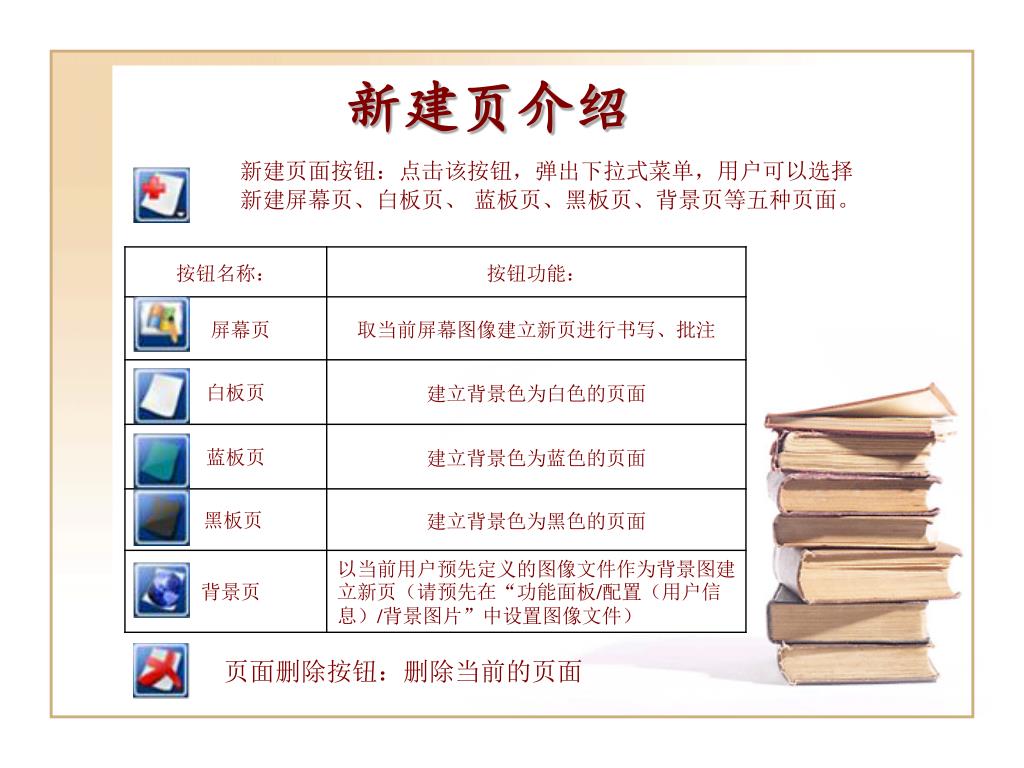

新建页介绍 新建页面按钮:点击该按钮,弹出下拉式菜单,用户可以选择新建屏幕页、白板页、 蓝板页、黑板页、背景页等五种页面。 页面删除按钮:删除当前的页面。

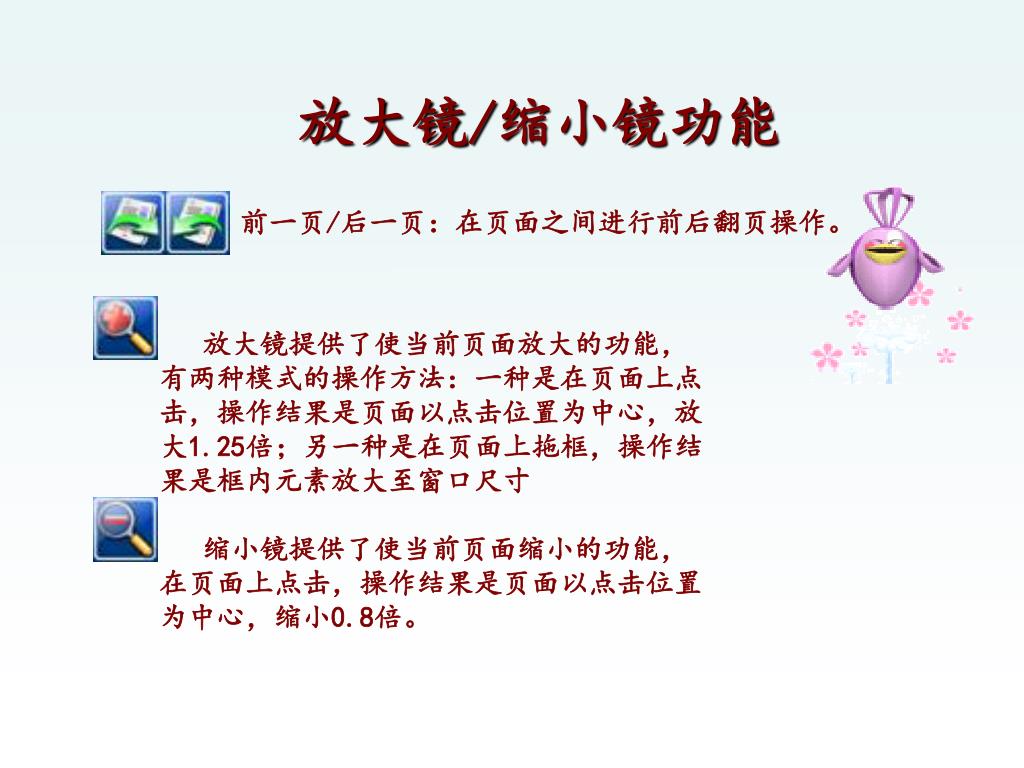

放大镜/缩小镜功能 前一页/后一页:在页面之间进行前后翻页操作。 放大镜提供了使当前页面放大的功能,有两种模式的操作方法:一种是在页面上点击,操作结果是页面以点击位置为中心,放大1.25倍;另一种是在页面上拖框,操作结果是框内元素放大至窗口尺寸 缩小镜提供了使当前页面缩小的功能,在页面上点击,操作结果是页面以点击位置为中心,缩小0.8倍。
文本框和媒体 文本框:用户可以通过文本框功能在页面上插入文字。点击文本框按钮后,通过在 页面上点击或拖框以确定要输入文本的位置和尺寸,同时会弹出文本框工具 栏,通过该工具栏可以设置所输入文本的字体、字号、颜色、文本框的背景 色等属性。 媒体:用户可以通过媒体功能在页面上播放媒体文件和Flash 文件。需要播放媒体文件时,首先点击“媒体”按钮,然 后选择要播放的文件,并通过在页面上拖框以确定播放 窗口的位置和尺寸,同时会弹出播放控制工具栏。

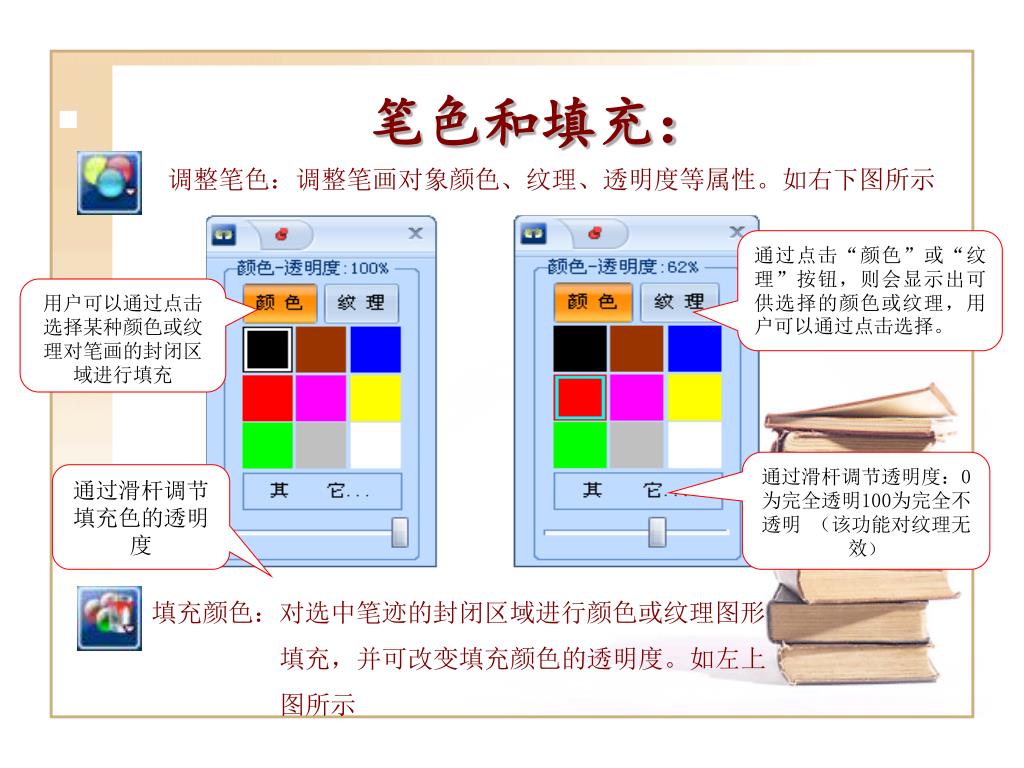

笔色和填充: 调整笔色:调整笔画对象颜色、纹理、透明度等属性。如右下图所示: 通过点击“颜色”或“纹理”按钮,则会显示出可供选择的颜色或纹理,用户可以通过点击选择。 用户可以通过点击选择某种颜色或纹理对笔画的封闭区域进行填充 通过滑杆调节透明度:0为完全透明100为完全不透明 (该功能对纹理无效) 通过滑杆调节填充色的透明度 填充颜色:对选中笔迹的封闭区域进行颜色或纹理图形 填充,并可改变填充颜色的透明度。如左上 图所示

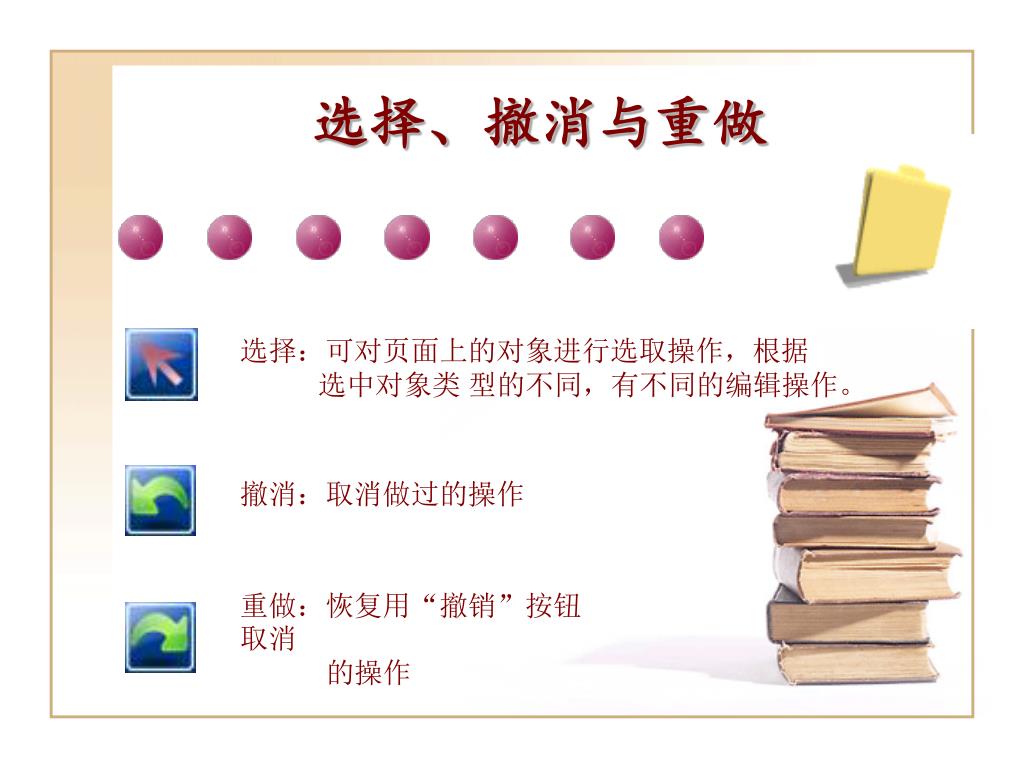

选择、撤消与重做 选择:可对页面上的对象进行选取操作,根据 选中对象类 型的不同,有不同的编辑操作。 撤消:取消做过的操作 重做:恢复用“撤销”按钮取消 的操作

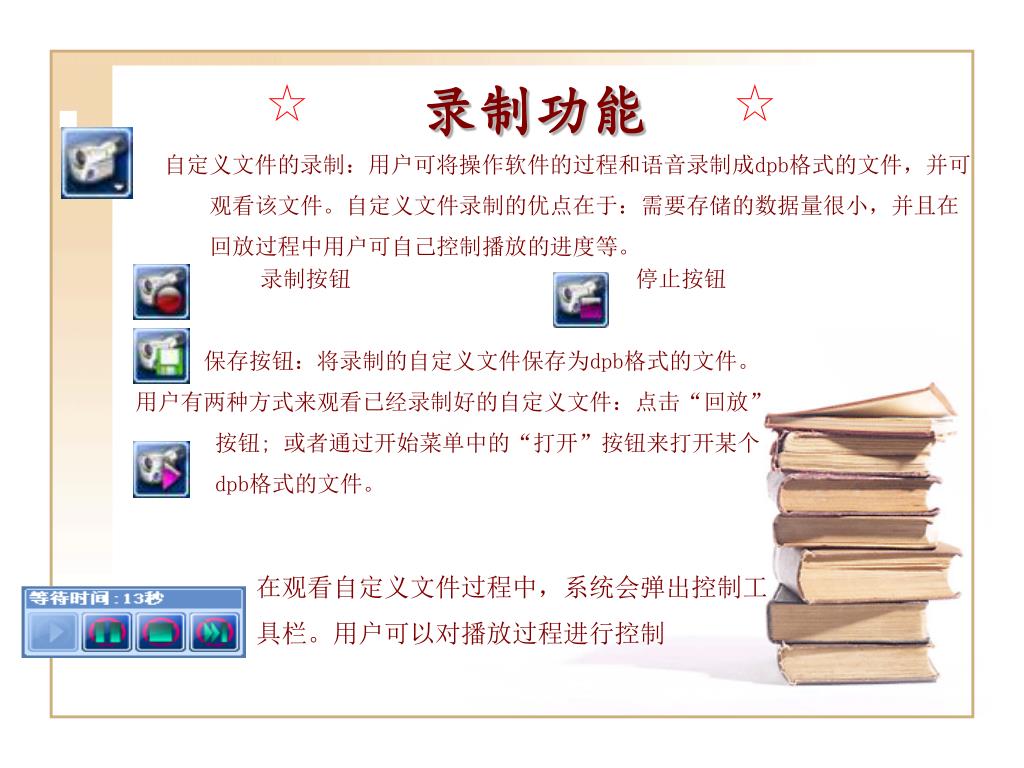

录制功能 自定义文件的录制:用户可将操作软件的过程和语音录制成dpb格式的文件,并可 观看该文件。自定义文件录制的优点在于:需要存储的数据量很小,并且在 回放过程中用户可自己控制播放的进度等。 录制按钮 停止按钮 保存按钮:将录制的自定义文件保存为dpb格式的文件。 用户有两种方式来观看已经录制好的自定义文件:点击“回放” 按钮; 或者通过开始菜单中的“打开”按钮来打开某个 dpb格式的文件。 在观看自定义文件过程中,系统会弹出控制工 具栏。用户可以对播放过程进行控制

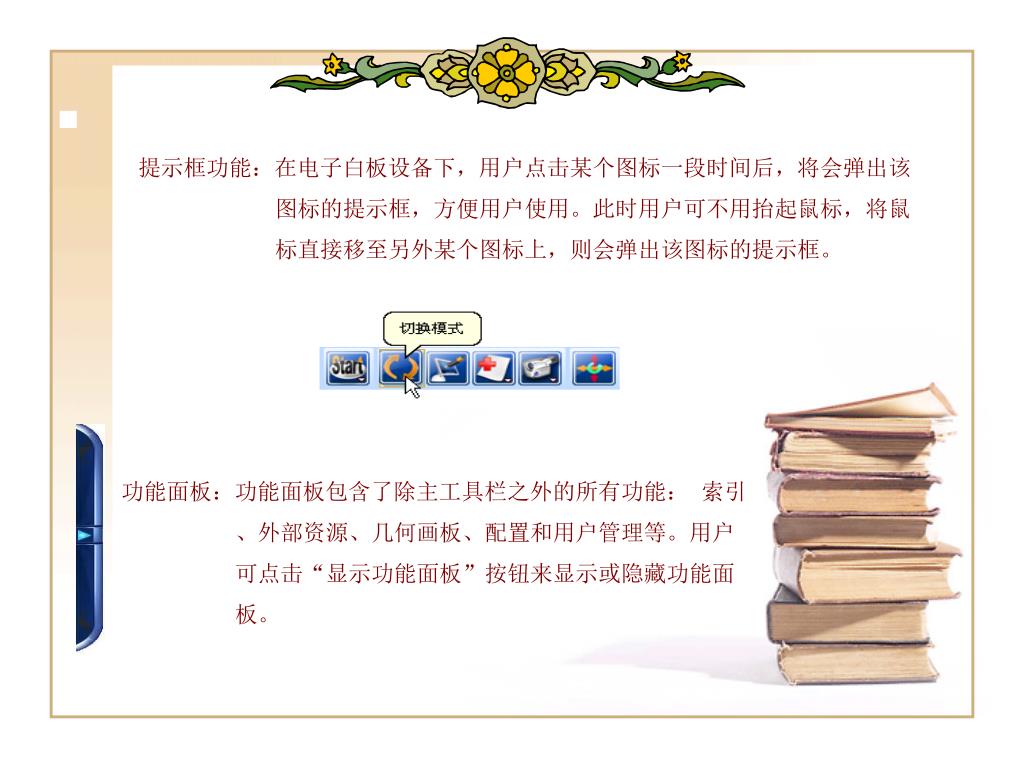

提示框功能:在电子白板设备下,用户点击某个图标一段时间后,将会弹出该提示框功能:在电子白板设备下,用户点击某个图标一段时间后,将会弹出该 图标的提示框,方便用户使用。此时用户可不用抬起鼠标,将鼠 标直接移至另外某个图标上,则会弹出该图标的提示框。 功能面板:功能面板包含了除主工具栏之外的所有功能: 索引 、外部资源、几何画板、配置和用户管理等。用户 可点击“显示功能面板”按钮来显示或隐藏功能面 板。

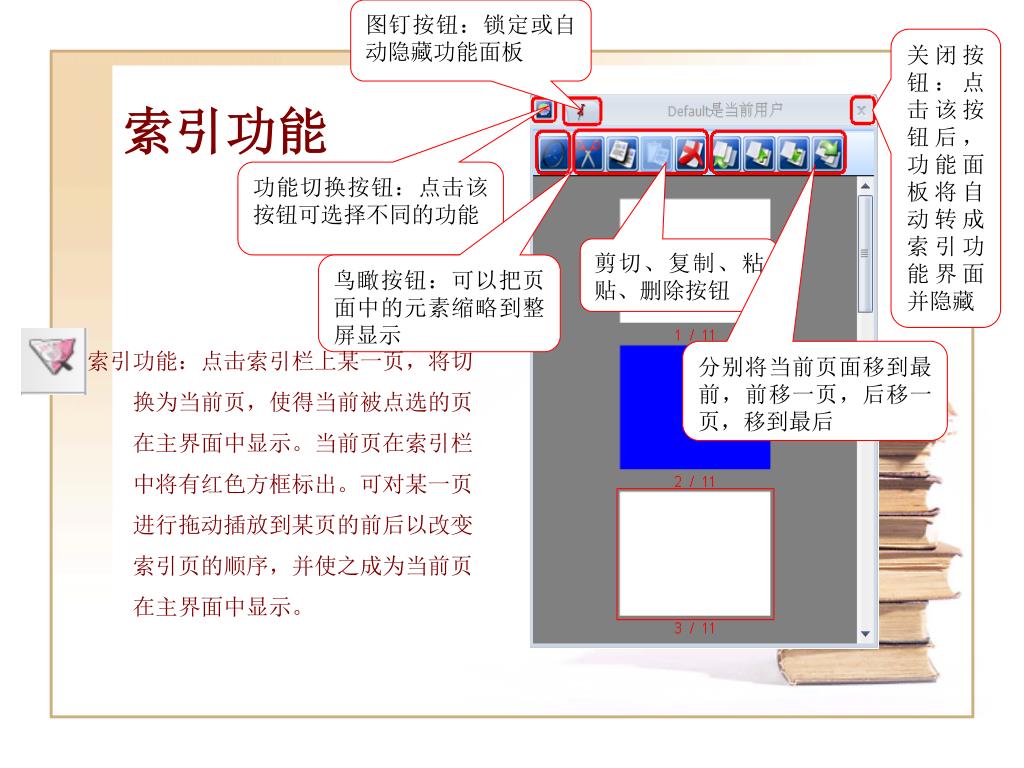

图钉按钮:锁定或自动隐藏功能面板 关闭按钮:点击该按钮后,功能面板将自动转成索引功能界面并隐藏 索引功能 功能切换按钮:点击该按钮可选择不同的功能 剪切、复制、粘贴、删除按钮 鸟瞰按钮:可以把页面中的元素缩略到整屏显示 索引功能:点击索引栏上某一页,将切 换为当前页,使得当前被点选的页 在主界面中显示。当前页在索引栏 中将有红色方框标出。可对某一页 进行拖动插放到某页的前后以改变 索引页的顺序,并使之成为当前页 在主界面中显示。 分别将当前页面移到最前,前移一页,后移一页,移到最后

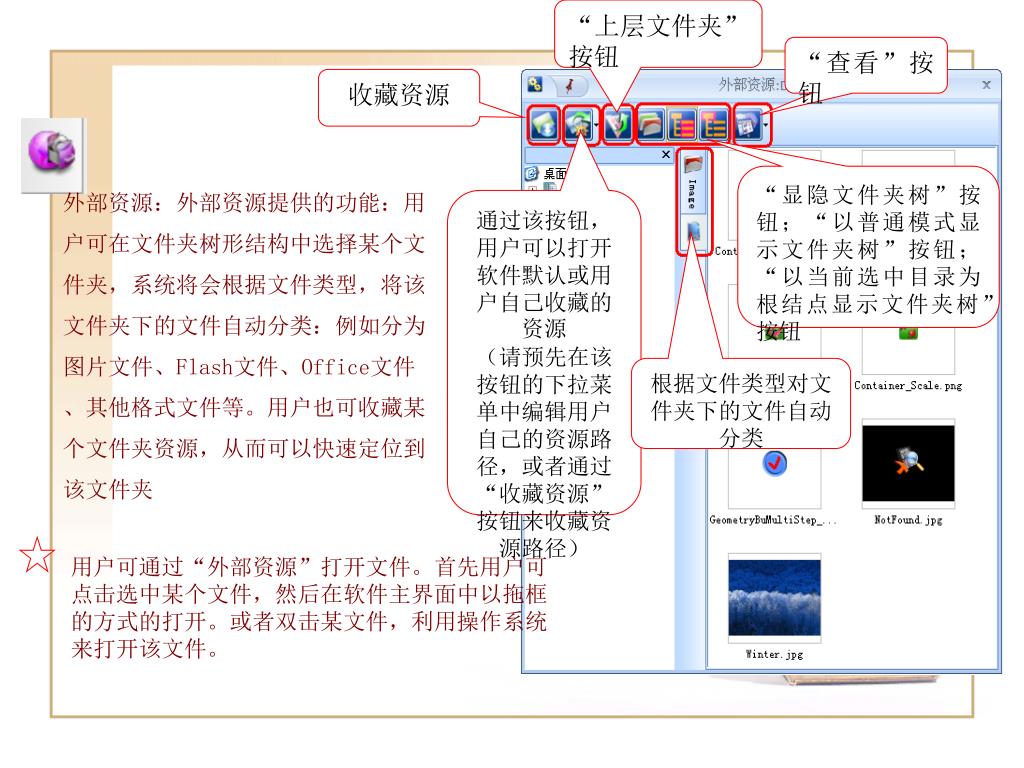

“上层文件夹”按钮 “查看”按钮 收藏资源 “显隐文件夹树”按钮;“以普通模式显示文件夹树”按钮;“以当前选中目录为根结点显示文件夹树”按钮 外部资源:外部资源提供的功能:用户可在文件夹树形结构中选择某个文件夹,系统将会根据文件类型,将该文件夹下的文件自动分类:例如分为图片文件、Flash文件、Office文件、其他格式文件等。用户也可收藏某个文件夹资源,从而可以快速定位到该文件夹。 通过该按钮,用户可以打开软件默认或用户自己收藏的资源 (请预先在该按钮的下拉菜单中编辑用户自己的资源路径,或者通过“收藏资源”按钮来收藏资源路径) 根据文件类型对文件夹下的文件自动分类 用户可通过“外部资源”打开文件。首先用户可点击选中某个文件,然后在软件主界面中以拖框的方式的打开。或者双击某文件,利用操作系统来打开该文件。

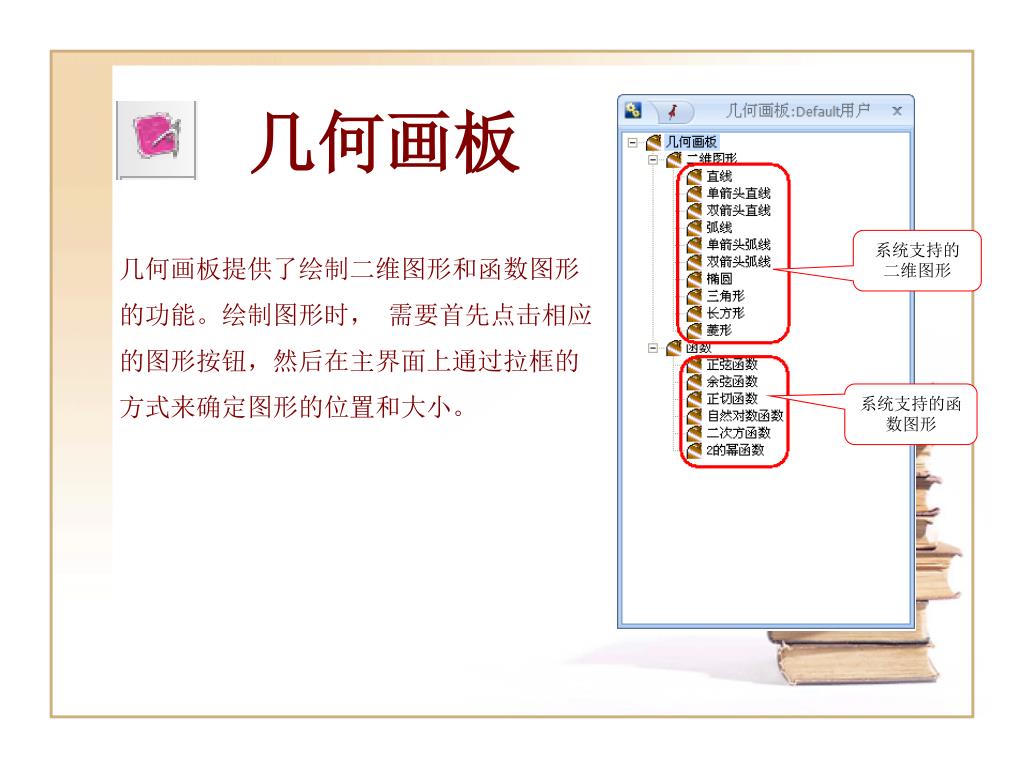

几何画板 系统支持的二维图形 几何画板提供了绘制二维图形和函数图形的功能。绘制图形时, 需要首先点击相应的图形按钮,然后在主界面上通过拉框的方式来确定图形的位置和大小。 系统支持的函数图形

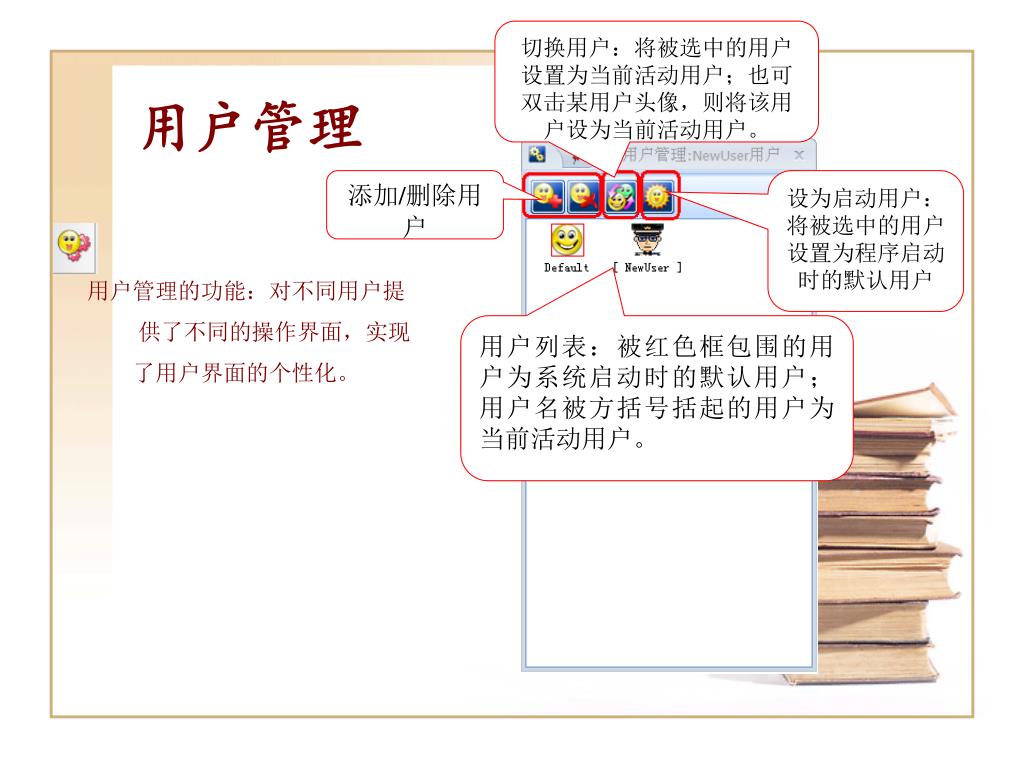

切换用户:将被选中的用户设置为当前活动用户;也可双击某用户头像,则将该用户设为当前活动用户。切换用户:将被选中的用户设置为当前活动用户;也可双击某用户头像,则将该用户设为当前活动用户。 用户管理 添加/删除用户 设为启动用户:将被选中的用户设置为程序启动时的默认用户 用户管理的功能:对不同用户提 供了不同的操作界面,实现 了用户界面的个性化。 用户列表:被红色框包围的用户为系统启动时的默认用户;用户名被方括号括起的用户为当前活动用户。

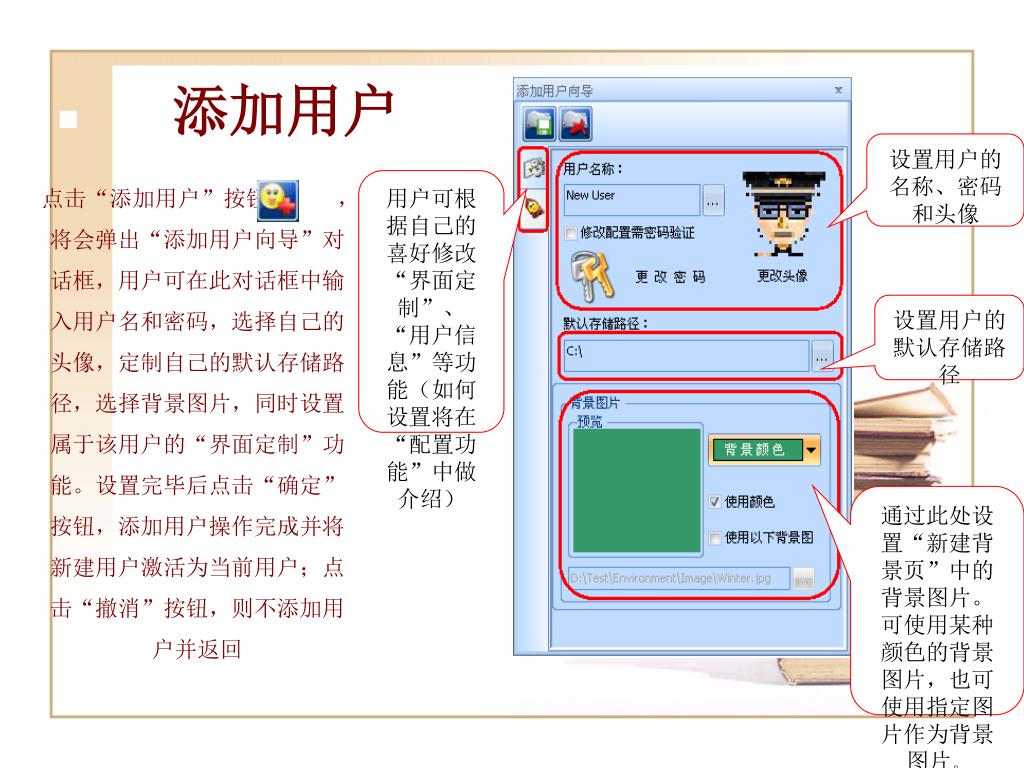

添加用户 设置用户的名称、密码和头像 点击“添加用户”按钮 ,将会弹出“添加用户向导”对话框,用户可在此对话框中输入用户名和密码,选择自己的头像,定制自己的默认存储路径,选择背景图片,同时设置属于该用户的“界面定制”功能。设置完毕后点击“确定”按钮,添加用户操作完成并将新建用户激活为当前用户;点击“撤消”按钮,则不添加用户并返回 用户可根据自己的喜好修改“界面定制”、“用户信息”等功能(如何设置将在“配置功能”中做介绍) 设置用户的默认存储路径 通过此处设置“新建背景页”中的背景图片。可使用某种颜色的背景图片,也可使用指定图片作为背景图片。

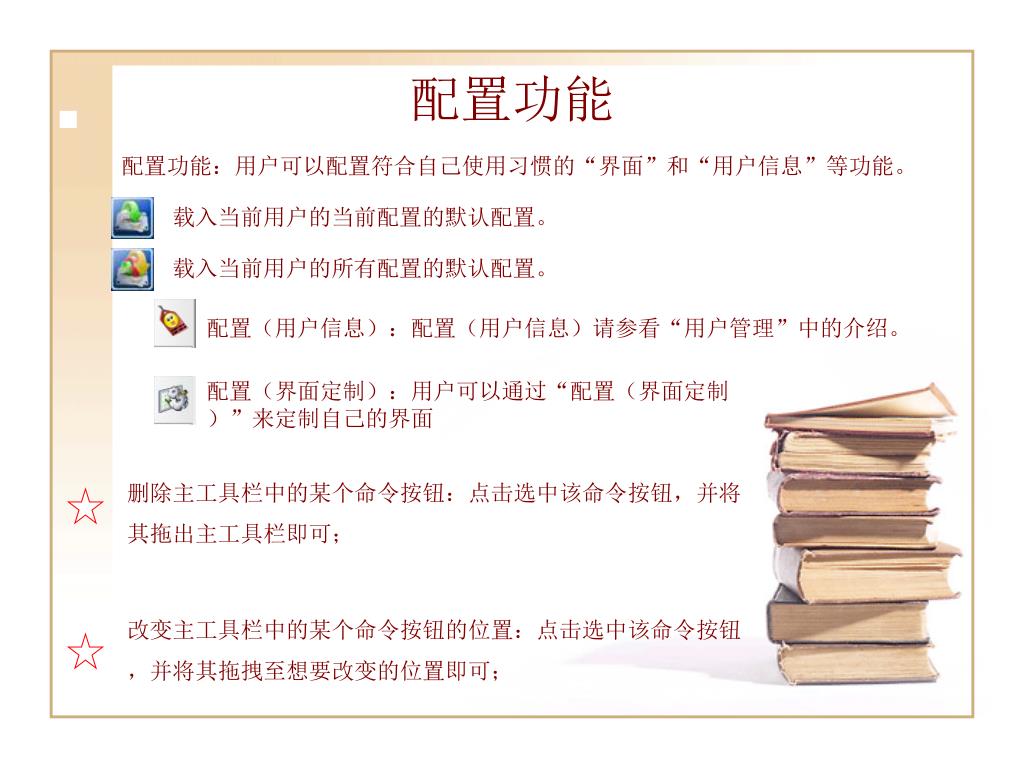

配置功能 配置功能:用户可以配置符合自己使用习惯的“界面”和“用户信息”等功能。 载入当前用户的当前配置的默认配置。 载入当前用户的所有配置的默认配置。 配置(用户信息):配置(用户信息)请参看“用户管理”中的介绍。 配置(界面定制):用户可以通过“配置(界面定制)”来定制自己的界面 删除主工具栏中的某个命令按钮:点击选中该命令按钮,并将其拖出主工具栏即可; 改变主工具栏中的某个命令按钮的位置:点击选中该命令按钮,并将其拖拽至想要改变的位置即可;

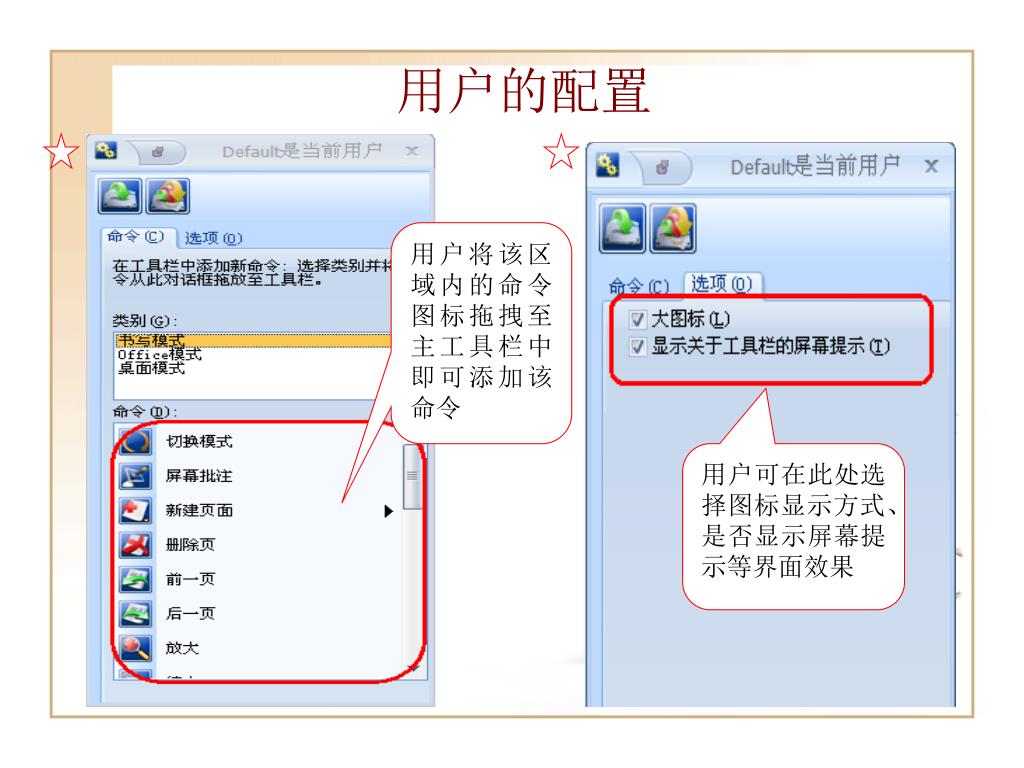

用户的配置 向主工具栏中添加命令: 主工具栏图标显示方式: 用户将该区域内的命令图标拖拽至主工具栏中即可添加该命令 用户可在此处选择图标显示方式、是否显示屏幕提示等界面效果

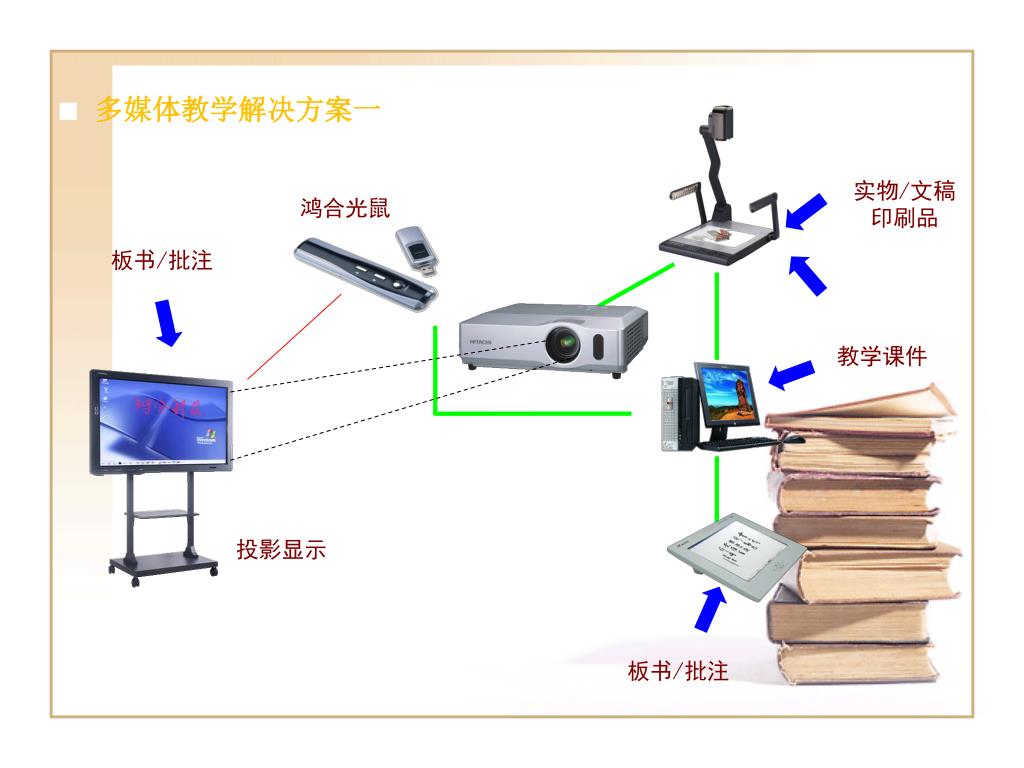

多媒体教学解决方案一 实物/文稿印刷品 鸿合光鼠 板书/批注 信号切换控制 (屏幕升降) 教学课件 投影显示 板书/批注
