目的コードの生成. 中田育男著 コンパイラの構成と最適化 朝倉書店 , 1999 年 第９章. 中間語. 構文木と DAG 抽象構文木（ AST ： abstract syntax tree ） DAG （ directed acyclic graph ） 中間木 四つ組（３番地コード）と三つ組 （演算子 , オペランド１ , オペランド２ , 結果） （演算子 , オペランド１ , オペランド２） 結果を三つ組の場所で示す。. 中間語（続き）. RTL Register transfer language 命令語はレジスタとのやりとりが主。
E N D
目的コードの生成 • 中田育男著 • コンパイラの構成と最適化 • 朝倉書店, 1999年 • 第９章

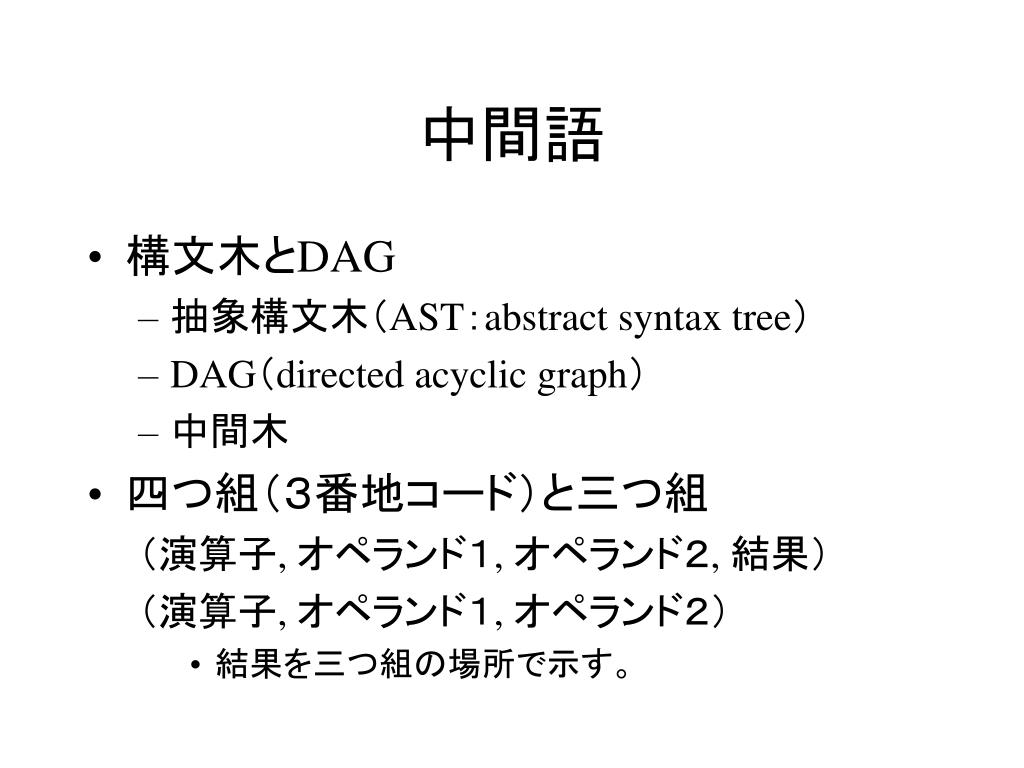

中間語 • 構文木とDAG • 抽象構文木（AST：abstract syntax tree） • DAG（directed acyclic graph） • 中間木 • 四つ組（３番地コード）と三つ組 （演算子, オペランド１, オペランド２, 結果） （演算子, オペランド１, オペランド２） • 結果を三つ組の場所で示す。
中間語（続き） • RTL • Register transfer language • 命令語はレジスタとのやりとりが主。 • 例： a[i]=b+1; r[1]=m[b] r[1]=r[1]+1 r[2]=m[i] r[2]=r[2]*4 m[a+r[2]]=r[1] • 機械語

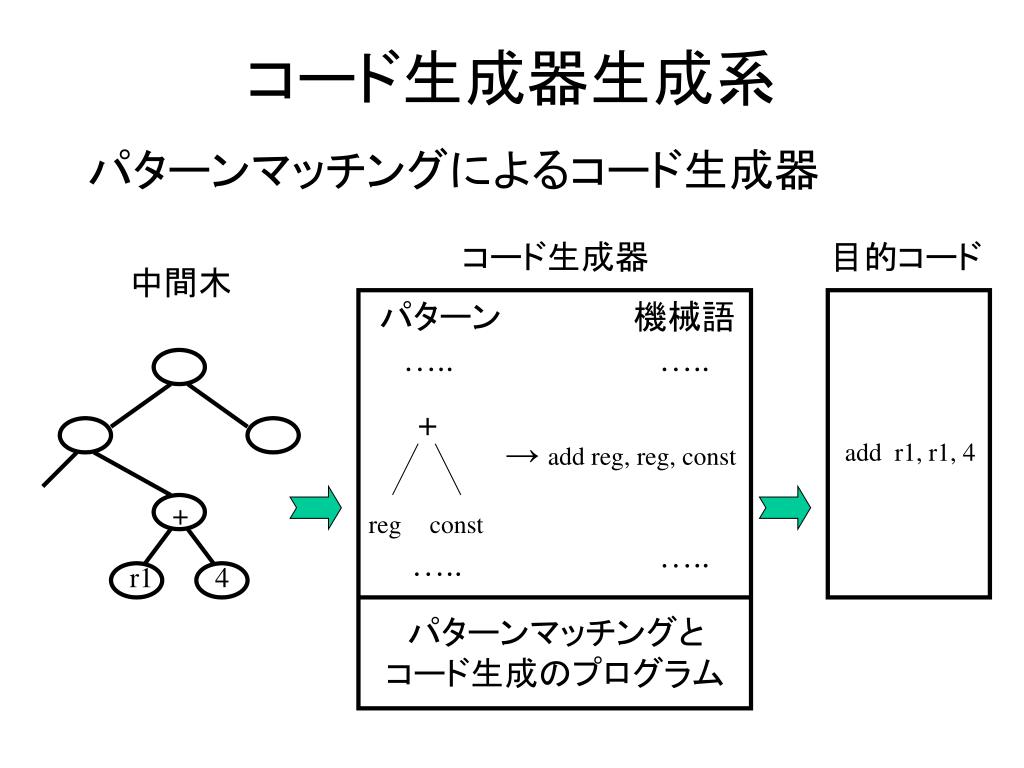

コード生成器生成系 パターンマッチングによるコード生成器 コード生成器 目的コード 中間木 パターン 機械語 ….. ….. + → add reg, reg, const add r1, r1, 4 + reg const ….. ….. r1 4 パターンマッチングと コード生成のプログラム

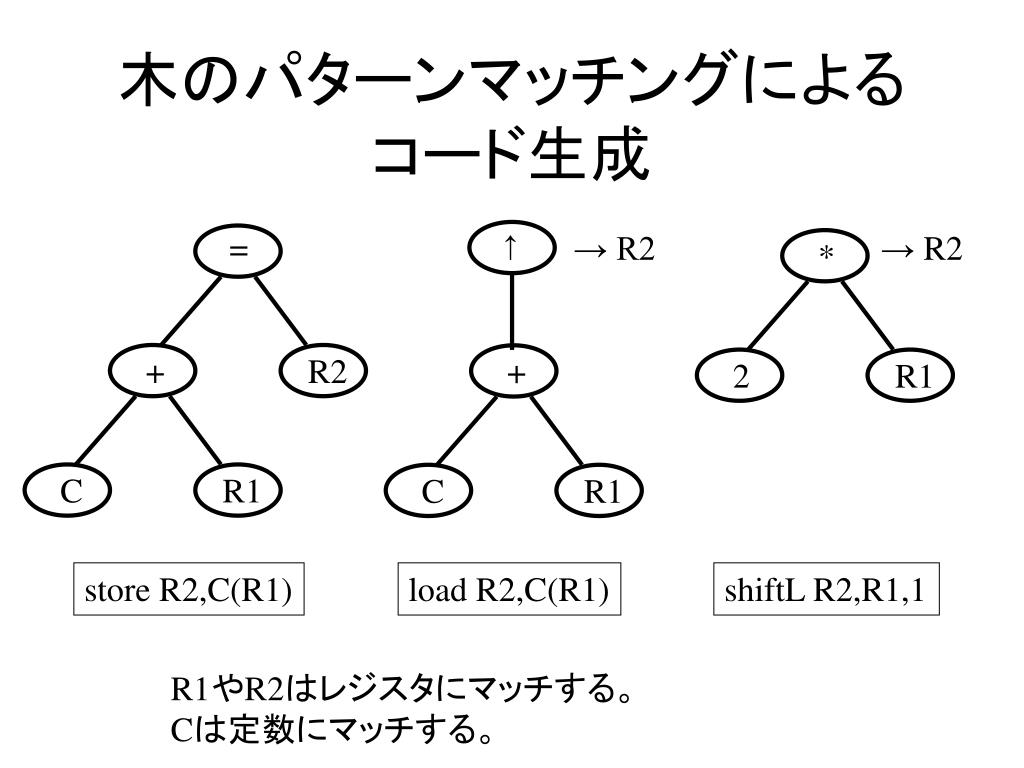

木のパターンマッチングによるコード生成 = ↑ → R2 → R2 * + R2 + 2 R1 C R1 C R1 store R2,C(R1) load R2,C(R1) shiftL R2,R1,1 R1やR2はレジスタにマッチする。 Cは定数にマッチする。
= + * a r1 2 ↑ + b r1

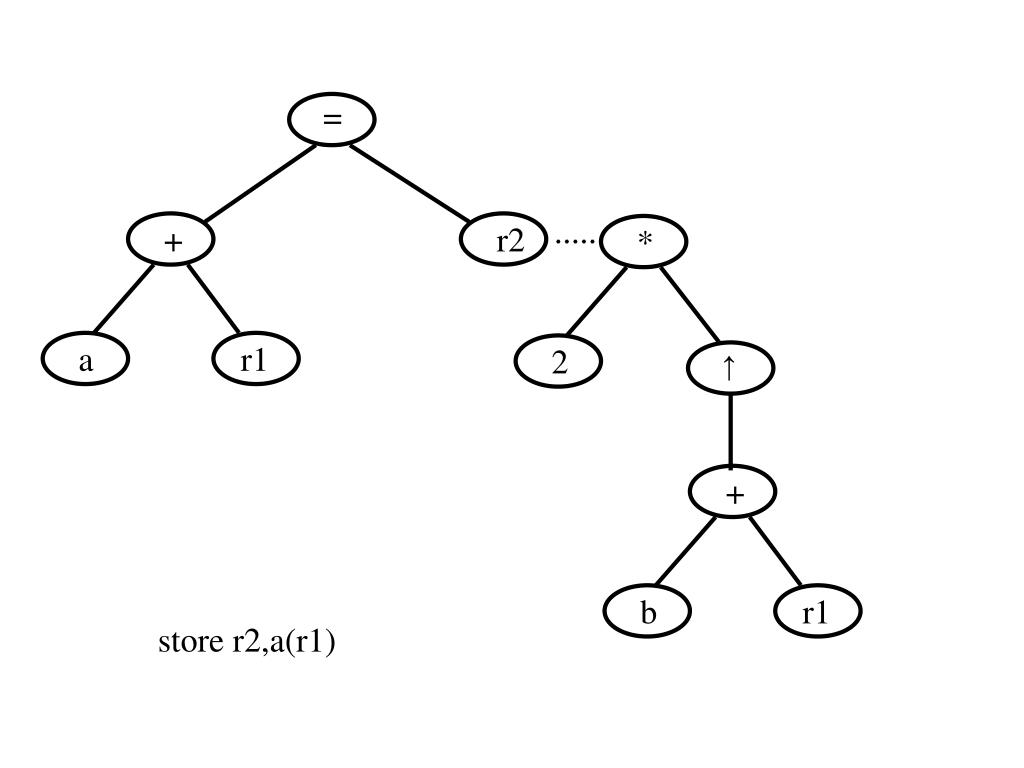

= + r2 * a r1 2 ↑ + b r1 store r2,a(r1)

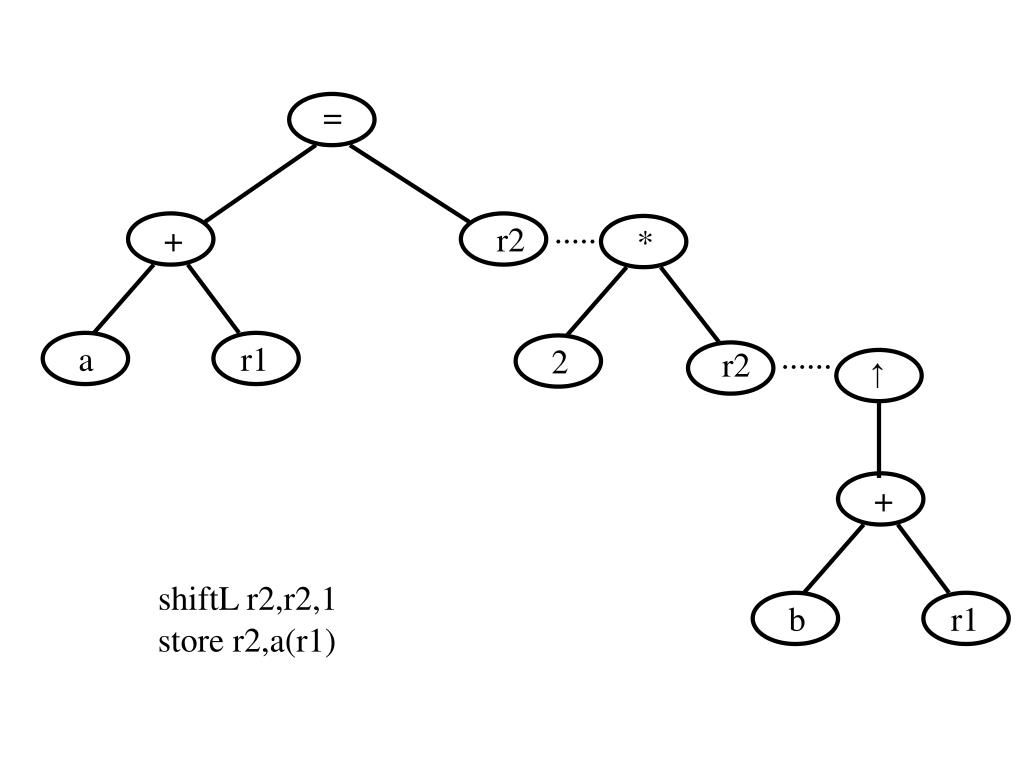

= + r2 * a r1 2 r2 ↑ + shiftL r2,r2,1 b r1 store r2,a(r1)

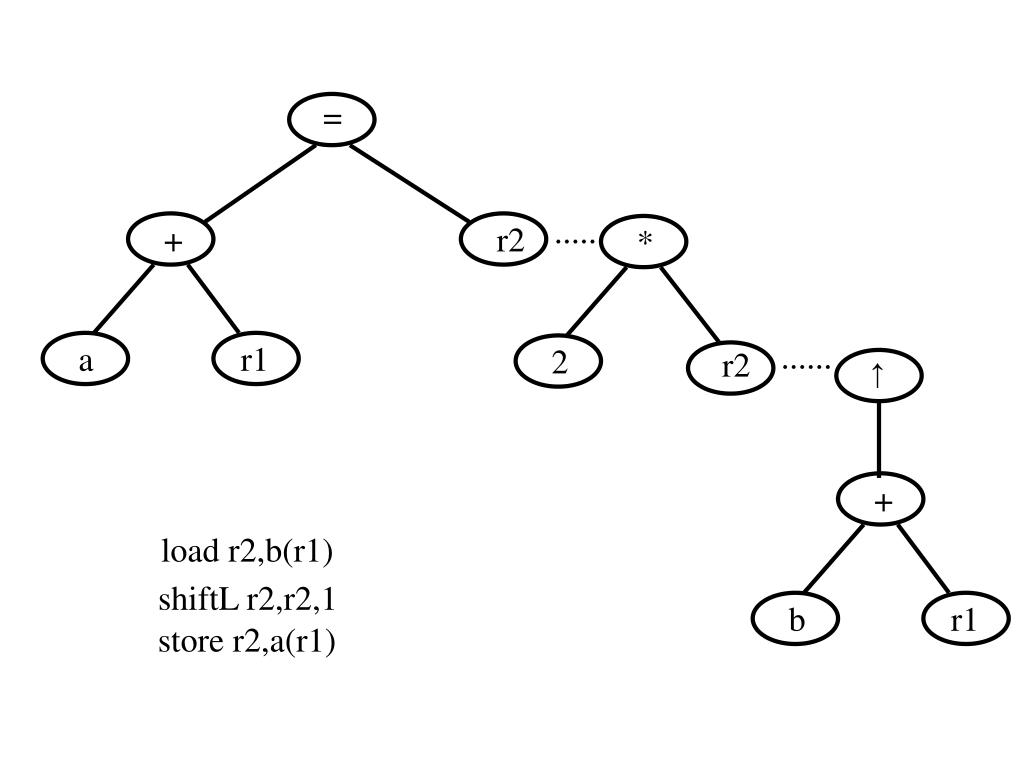

= + r2 * a r1 2 r2 ↑ + load r2,b(r1) shiftL r2,r2,1 b r1 store r2,a(r1)

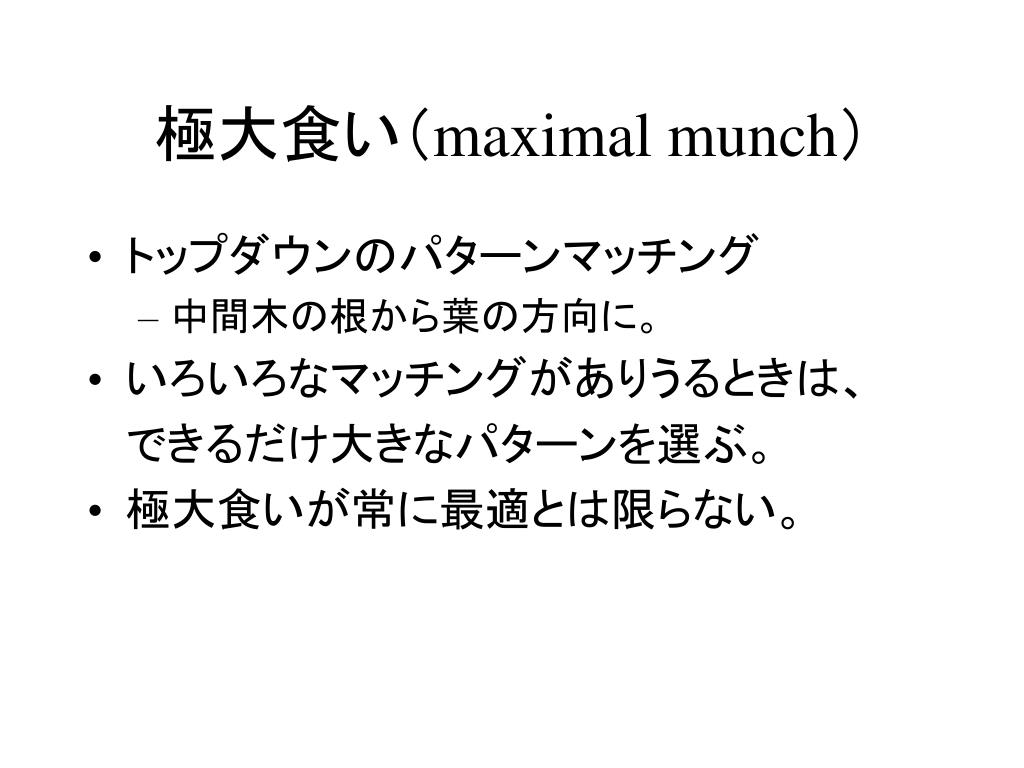

極大食い（maximal munch） • トップダウンのパターンマッチング • 中間木の根から葉の方向に。 • いろいろなマッチングがありうるときは、 できるだけ大きなパターンを選ぶ。 • 極大食いが常に最適とは限らない。
ダイナミックプログラミングによるコード生成ダイナミックプログラミングによるコード生成 (1) (2) (3) C → R1 = = + R2 R1 ↑ C R1 R2 M[R1+C]←R2 M[R1]←M[R2] R1←C cost=6 cost=1 cost=5

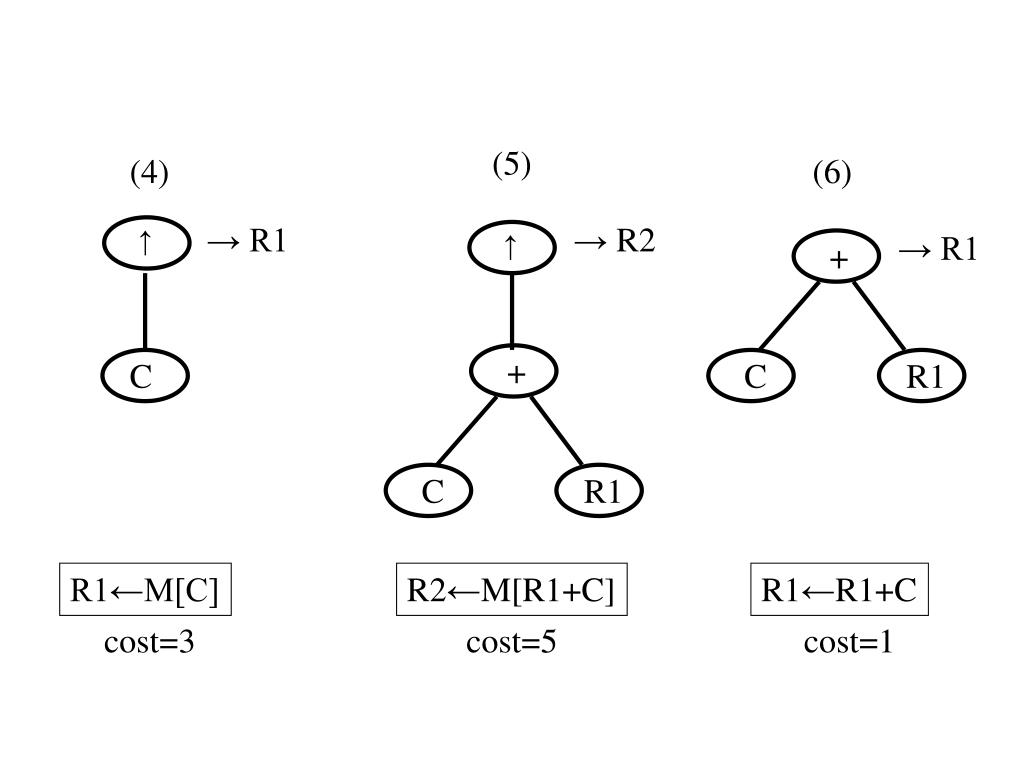

(5) (4) (6) → R1 → R2 ↑ ↑ → R1 + + C C R1 C R1 R1←M[C] R2←M[R1+C] R1←R1+C cost=3 cost=5 cost=1
(7) → R1 + (8) ↑ R2 → R2 + + R1 R2 C R1 R1←R2+M[R1+C] R1←R1+R2 cost=6 cost=1

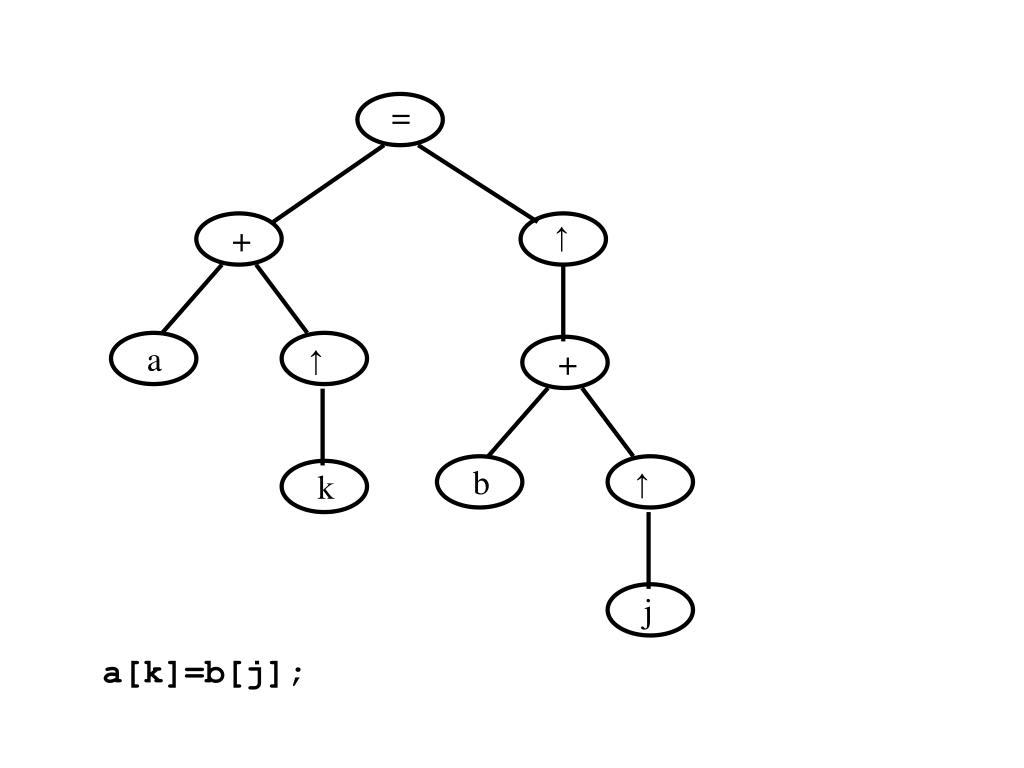

= ↑ + a ↑ + b ↑ k j a[k]=b[j];
= ↑ + a ↑ + b ↑ k r1←b; 1 b; 0 j

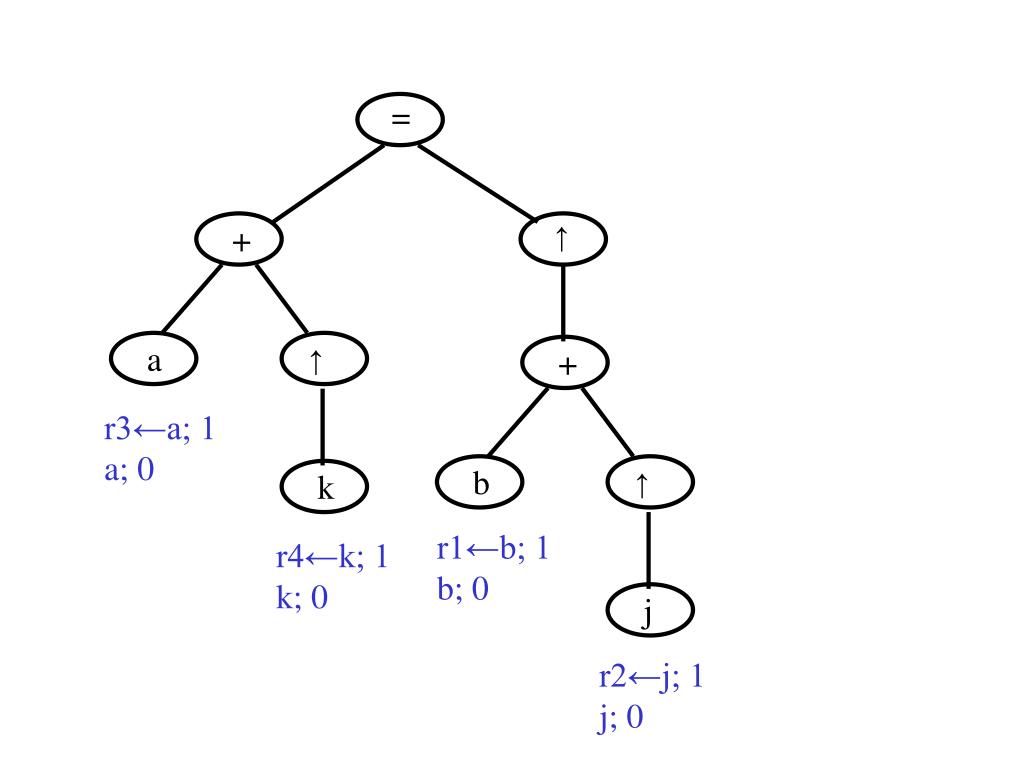

= ↑ + a ↑ + r3←a; 1 a; 0 b ↑ k r1←b; 1 b; 0 r4←k; 1 k; 0 j r2←j; 1 j; 0
= ↑ + a ↑ + r3←a; 1 a; 0 r2←M[j]; 0+3=3 r2←M[r2+0]; 1+5=6 b ↑ k r1←b; 1 b; 0 r4←k; 1 k; 0 j r2←j; 1 j; 0

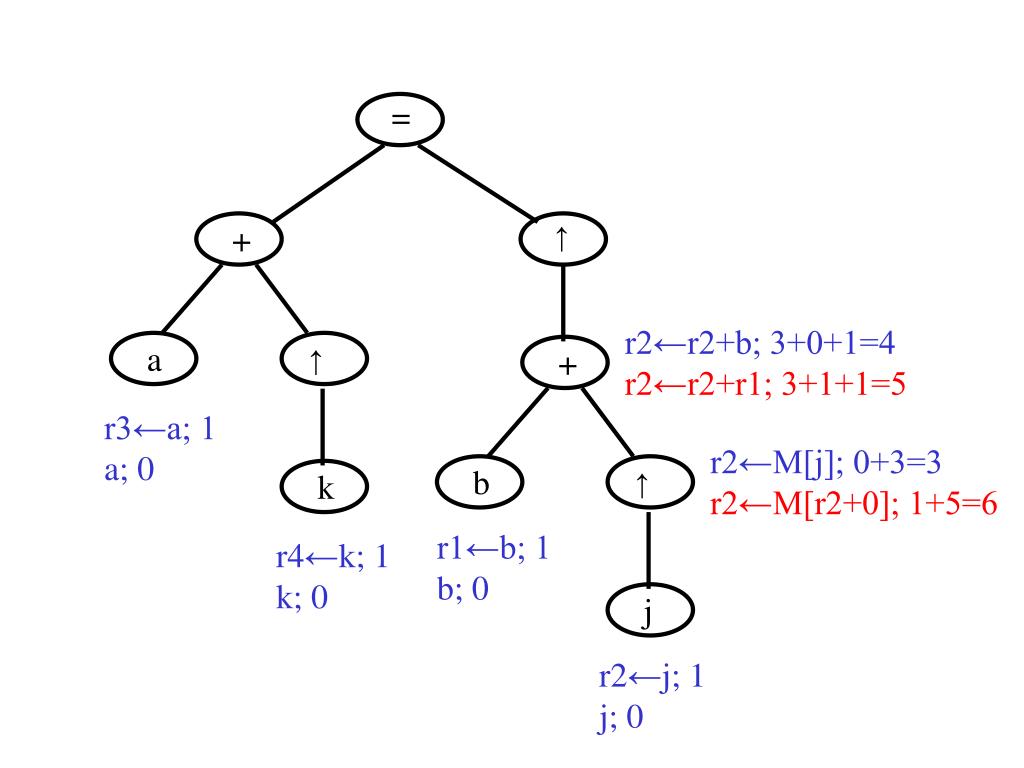

= ↑ + r2←r2+b; 3+0+1=4 r2←r2+r1; 3+1+1=5 a ↑ + r3←a; 1 a; 0 r2←M[j]; 0+3=3 r2←M[r2+0]; 1+5=6 b ↑ k r1←b; 1 b; 0 r4←k; 1 k; 0 j r2←j; 1 j; 0

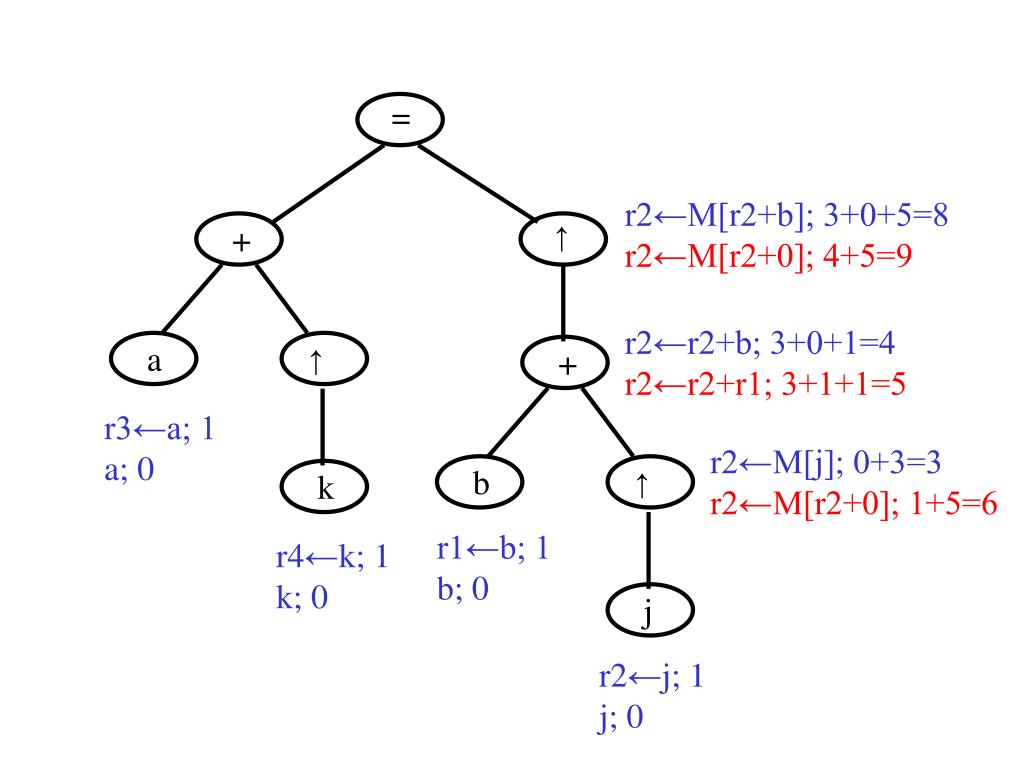

= r2←M[r2+b]; 3+0+5=8 r2←M[r2+0]; 4+5=9 ↑ + r2←r2+b; 3+0+1=4 r2←r2+r1; 3+1+1=5 a ↑ + r3←a; 1 a; 0 r2←M[j]; 0+3=3 r2←M[r2+0]; 1+5=6 b ↑ k r1←b; 1 b; 0 r4←k; 1 k; 0 j r2←j; 1 j; 0

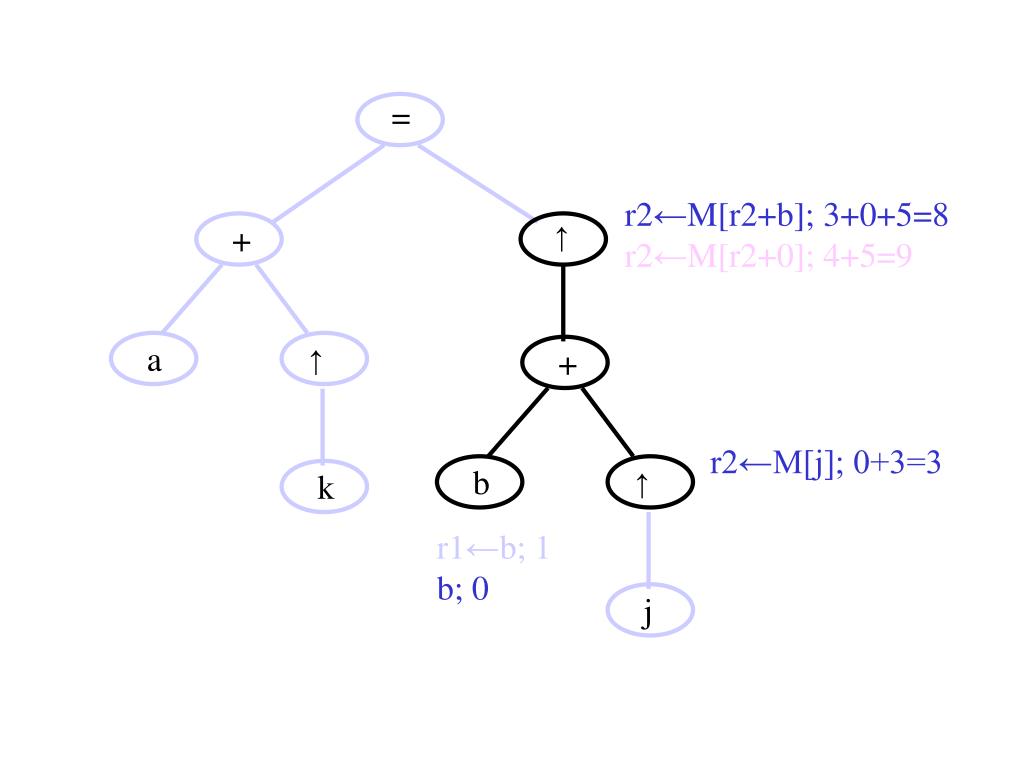

= r2←M[r2+b]; 3+0+5=8 r2←M[r2+0]; 4+5=9 ↑ + a ↑ + r2←M[j]; 0+3=3 b ↑ k r1←b; 1 b; 0 j

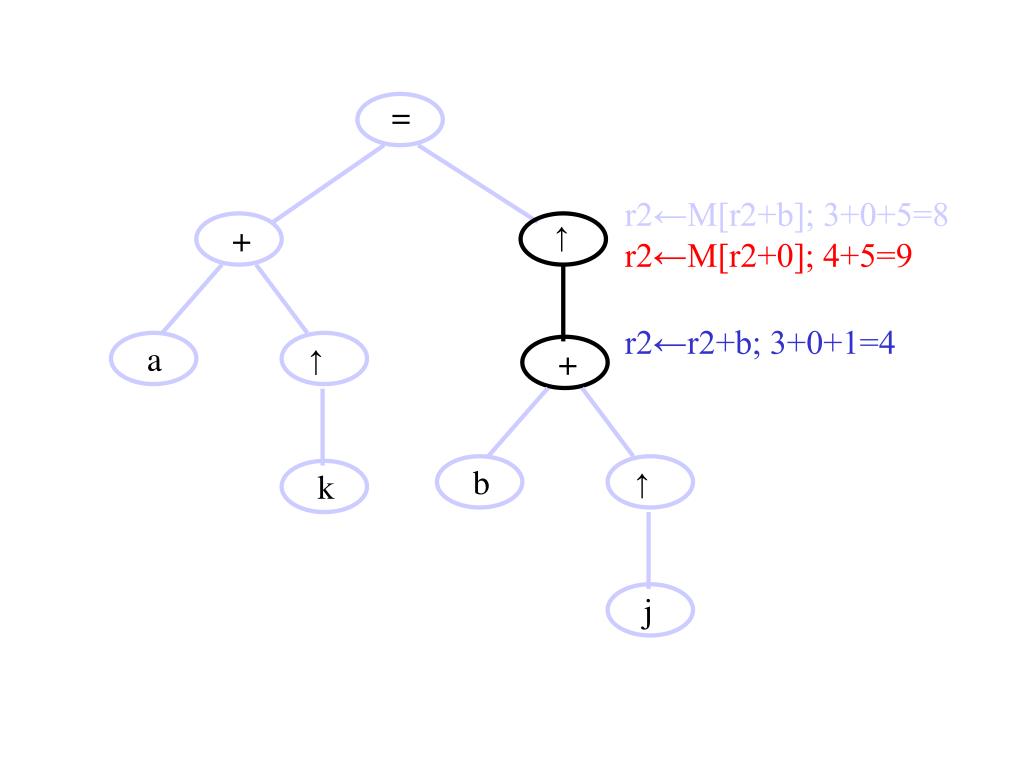

= r2←M[r2+b]; 3+0+5=8 r2←M[r2+0]; 4+5=9 ↑ + r2←r2+b; 3+0+1=4 a ↑ + b ↑ k j

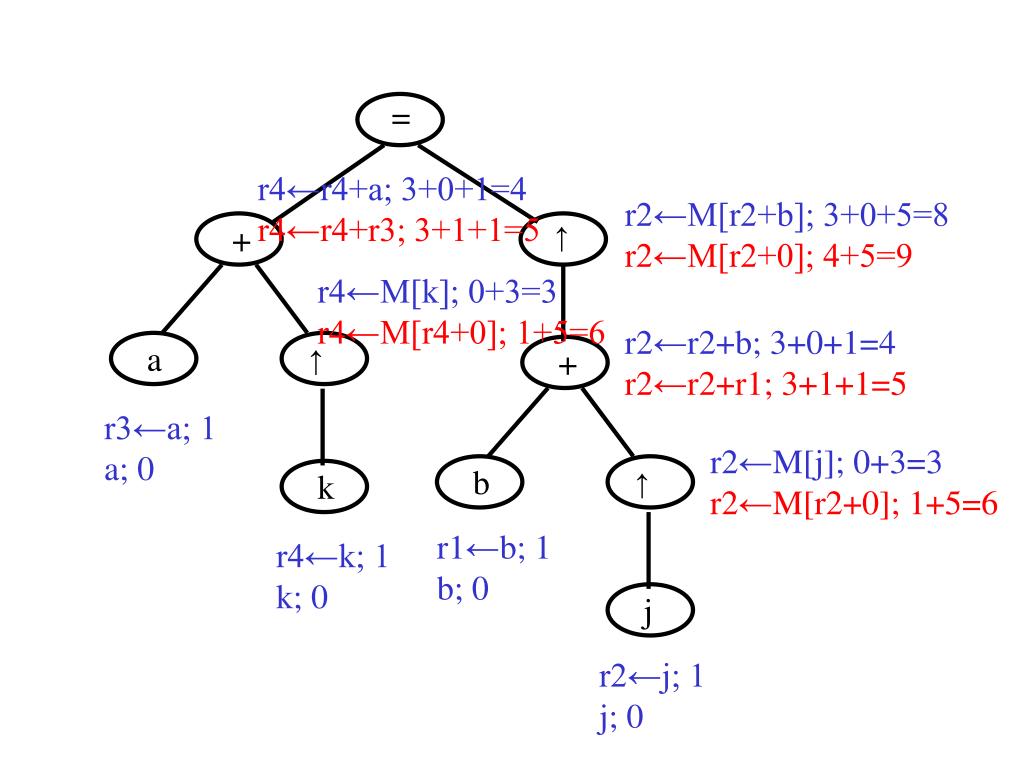

= r4←r4+a; 3+0+1=4 r4←r4+r3; 3+1+1=5 r2←M[r2+b]; 3+0+5=8 r2←M[r2+0]; 4+5=9 ↑ + r4←M[k]; 0+3=3 r4←M[r4+0]; 1+5=6 r2←r2+b; 3+0+1=4 r2←r2+r1; 3+1+1=5 a ↑ + r3←a; 1 a; 0 r2←M[j]; 0+3=3 r2←M[r2+0]; 1+5=6 b ↑ k r1←b; 1 b; 0 r4←k; 1 k; 0 j r2←j; 1 j; 0

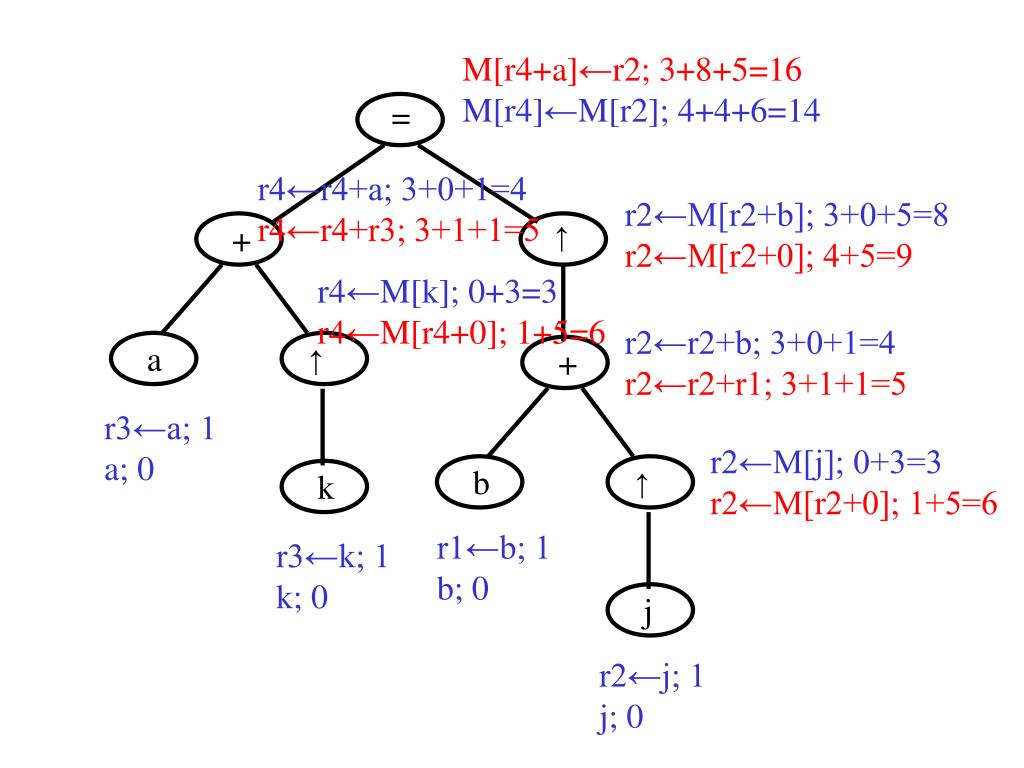

M[r4+a]←r2; 3+8+5=16 M[r4]←M[r2]; 4+4+6=14 = r4←r4+a; 3+0+1=4 r4←r4+r3; 3+1+1=5 r2←M[r2+b]; 3+0+5=8 r2←M[r2+0]; 4+5=9 ↑ + r4←M[k]; 0+3=3 r4←M[r4+0]; 1+5=6 r2←r2+b; 3+0+1=4 r2←r2+r1; 3+1+1=5 a ↑ + r3←a; 1 a; 0 r2←M[j]; 0+3=3 r2←M[r2+0]; 1+5=6 b ↑ k r1←b; 1 b; 0 r3←k; 1 k; 0 j r2←j; 1 j; 0
r2 ← M[j] 3 r2 ← r2+b 1 r4 ← M[k] 3 r4 ← r4+a 1 M[r4] ← M[r2] 6

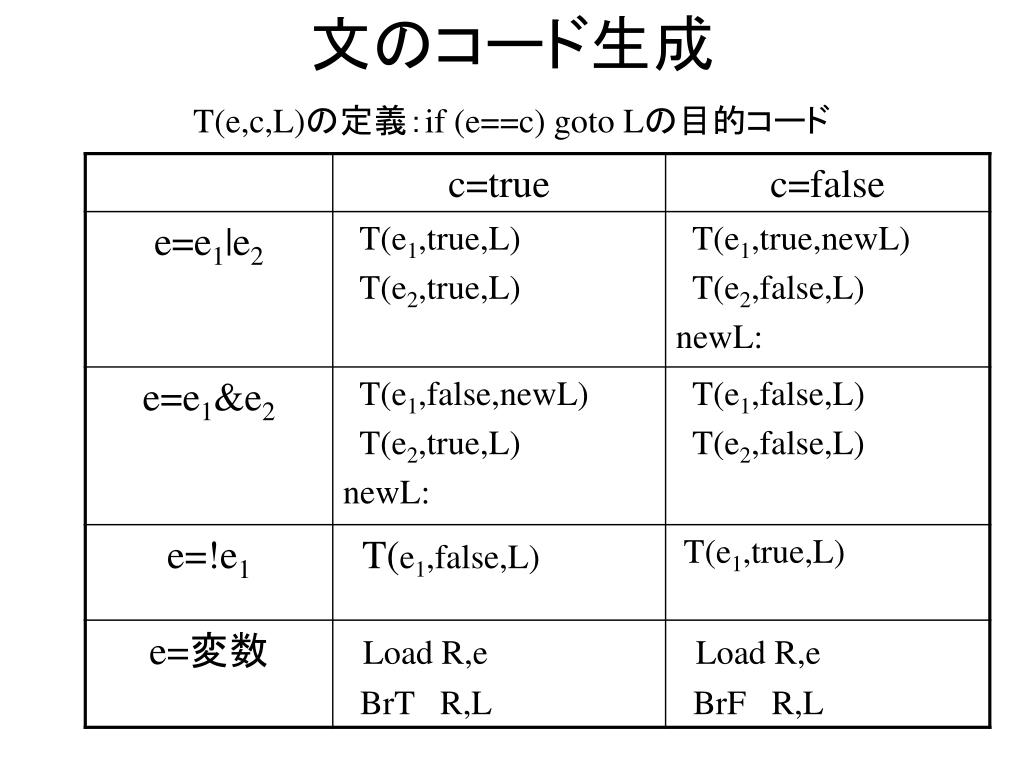

文のコード生成 T(e,c,L)の定義：if (e==c) goto Lの目的コード

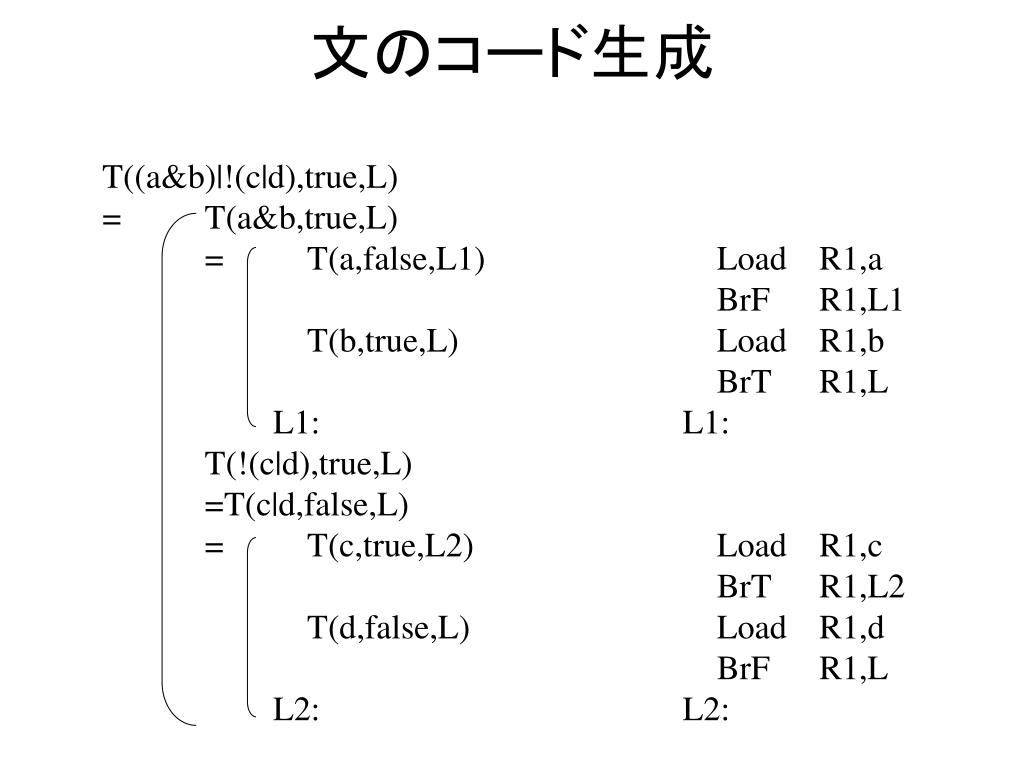

文のコード生成 T((a&b)|!(c|d),true,L) = T(a&b,true,L) = T(a,false,L1) Load R1,a BrF R1,L1 T(b,true,L) Load R1,b BrT R1,L L1: L1: T(!(c|d),true,L) =T(c|d,false,L) = T(c,true,L2) Load R1,c BrT R1,L2 T(d,false,L) Load R1,d BrF R1,L L2: L2:
手続き呼び出しのコード • レジスタの使い方 • 特定目的に使われるレジスタ BrLink L ! Branch and Link • 大域的に使われるレジスタ群 • 手続き呼び出しをしても値が変わらない。 • 呼び出され側で大域的なレジスタを使う場合は、 呼び出され側で退避する（callee save register）。 • 局所的に使われるレジスタ群 • それが保証されないもの。 • 呼び出し側で局所的なレジスタを使っている場合は、 • 呼び出し側で退避する（caller save register）。

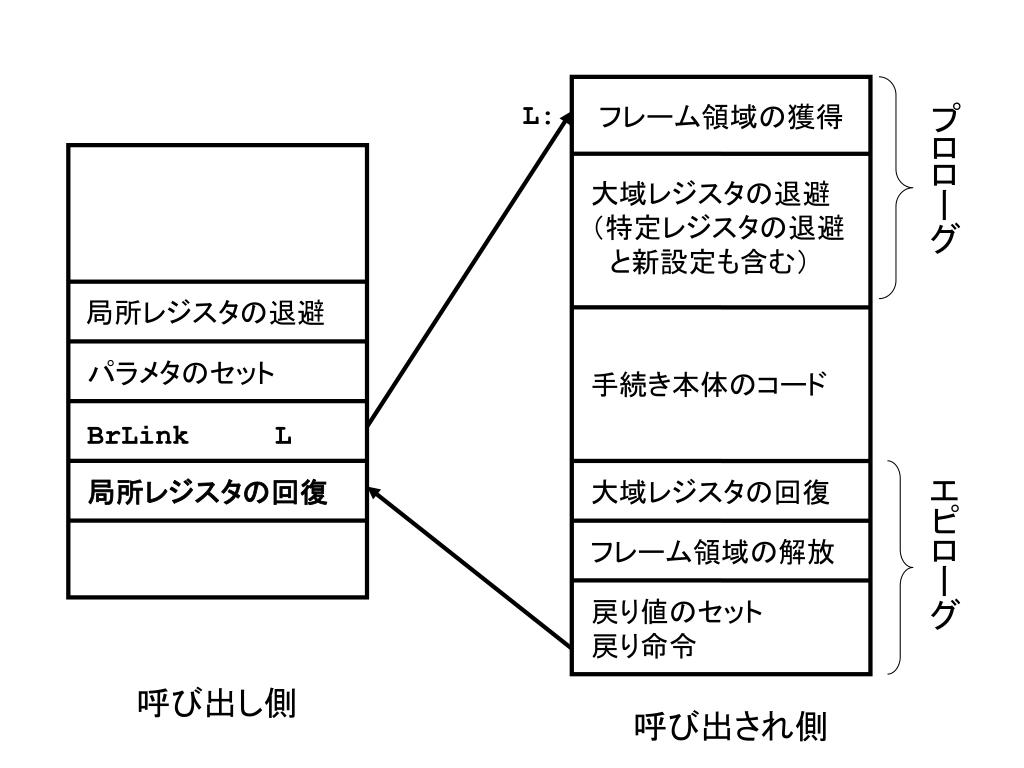

L: フレーム領域の獲得 プロローグ 大域レジスタの退避 （特定レジスタの退避 と新設定も含む） 局所レジスタの退避 パラメタのセット 手続き本体のコード BrLink L 局所レジスタの回復 大域レジスタの回復 エピローグ フレーム領域の解放 戻り値のセット 戻り命令 呼び出し側 呼び出され側
