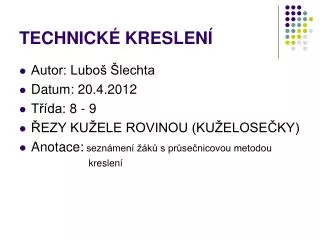

  1. TECHNICKÉ KRESLENÍ Autor: Luboš Šlechta Datum: 20.4.2012 Třída: 8 - 9 ŘEZY KUŽELE ROVINOU (KUŽELOSEČKY) Anotace: seznámení žáků s průsečnicovou metodou kreslení

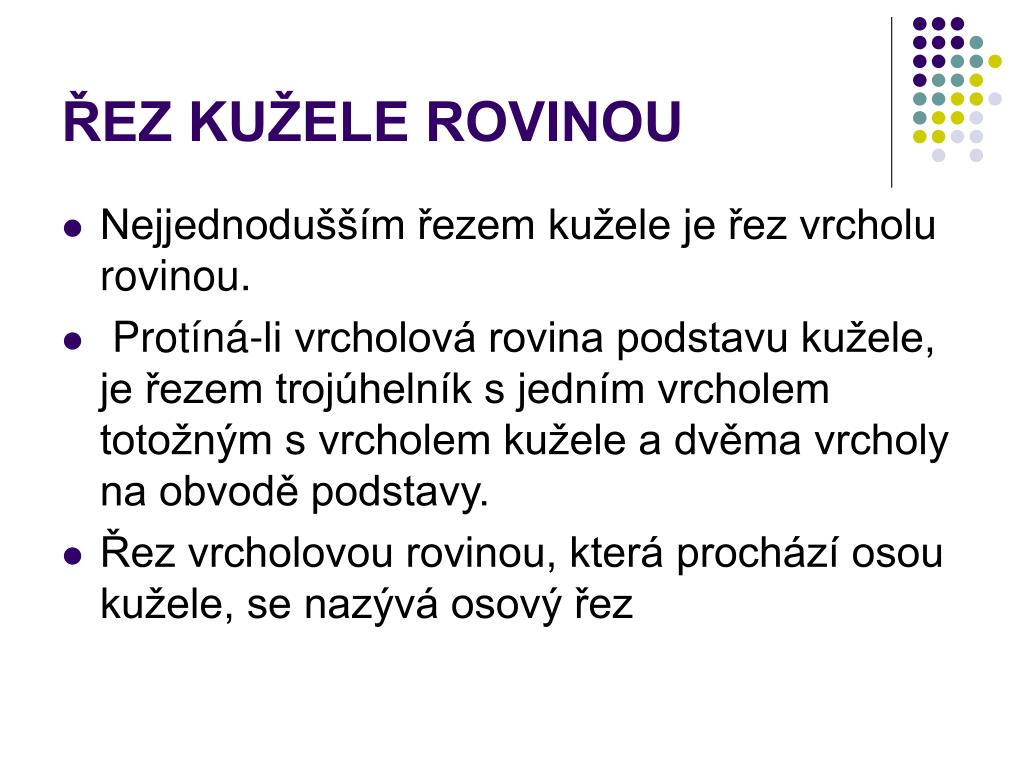

  2. ŘEZ KUŽELE ROVINOU Nejjednodušším řezem kužele je řez vrcholu rovinou. Protíná-li vrcholová rovina podstavu kužele, je řezem trojúhelník s jedním vrcholem totožným s vrcholem kužele a dvěma vrcholy na obvodě podstavy. Řez vrcholovou rovinou, která prochází osou kužele, se nazývá osový řez

  3. DRUHY KUŽELOSEČEK Popis uhlů: α = úhel podstavy kužele β = úhel řezu Druhy: A) je-li rovina řezu rovnoběžná s podstavou kužele to znamená úhel β = 0°, je řez kružnice B) je-li α >β> 0, je řez elipsa C) je-li α = β, je řez parabola D) je-li α< β = 90°, je řez hyperbola

  4. UKÁZKA KUŽELOSEČEK
