Presentation Transcript

  1. 台灣電力公司彰化區營業處 調整饋線負載電流降低線路損失 報告人：黃課長榮貴 部門：設計組規劃課 中華民國96年10月26日

  2. 壹、調整饋線負載電流降低線路損失 貳、調整饋線負載電流超過300A者 叄、興建連絡線調整饋線負載電流 肆、結論 簡 報 內 容

  3. 一、改善前狀況： (1)夏季尖載用電致饋線負載電流超過300A， 倘線路事故且連絡饋線無法轉供時，勢將 增加停電時間，且會造成停電損失。 (2)饋線負載電流大，將造成較高之線路損失 ，而浪費能源。 壹、調整饋線負載電流降低線路損失 經營理念：誠信關懷創新服務

  4. 二、節能措施： 藉由調整饋線「常開點」位置以降低饋線負載電流，本項共調整10條饋線。 興建「連絡線」以降低饋線負載電流，本項共興建5條連絡線。 壹、調整饋線負載電流降低線路損失(續) 經營理念：誠信關懷創新服務

  5. 三、設計理念 藉由調整過載饋線之部分負載至另一條饋線，以降低該饋線電流，可達降低線路損失之作用。 壹、調整饋線負載電流降低線路損失(續) 經營理念：誠信關懷創新服務

  6. 四、饋線線路損失計算 依據本公司配電技術手冊規定，饋線線路損失計算係根據電纜之電阻、線路長度、線路電流及損失係數等乘積而得，公式如下頁(1-1)式所示： 壹、調整饋線負載電流降低線路損失(續) 經營理念：誠信關懷創新服務

  7. 壹、調整饋線負載電流降低線路損失(續) (1-1) 其中 I1 =改善前電流 F=損失係數 I2 =改善後電流 L=電纜長度 R=線路單位長度之交流電阻(90°C) 經營理念：誠信關懷創新服務

  8. 壹、調整饋線負載電流降低線路損失(續) (1-2) 其中 I1=改善前電流 L=電纜長度 I2=改善後電流 F=損失係數 R=電纜單位長度之交流電阻(90°C) 全年供電時數=365×24=8760小時 經營理念：誠信關懷創新服務

  9. 註：(1-1)及(1-2)式說明 線路長度：以高壓線路總回長及饋線數換算 平均長度為5.0公里。 其中： 地下電纜500MCM約=1.5kM 架空線路477MCM約=3.5kM 損失係數：F=0.7(93年每饋線之加總平均值) 壹、調整饋線負載電流降低線路損失(續)

  10. 註：(1-1)及(1-2)式說明(續) 線路電阻： (1)500MCM導線每公里電阻=0.0901Ω(90°C)， 地下電纜電阻=0.0901Ω*1.5kM=0.14Ω (2)477MCM導線每公里電阻=0.152Ω(90°C)， 架空線路電阻=0.152Ω*3.5kM=0.53Ω 故總線路電阻R總=R地下+R架空=0.67Ω 壹、調整饋線負載電流降低線路損失(續)

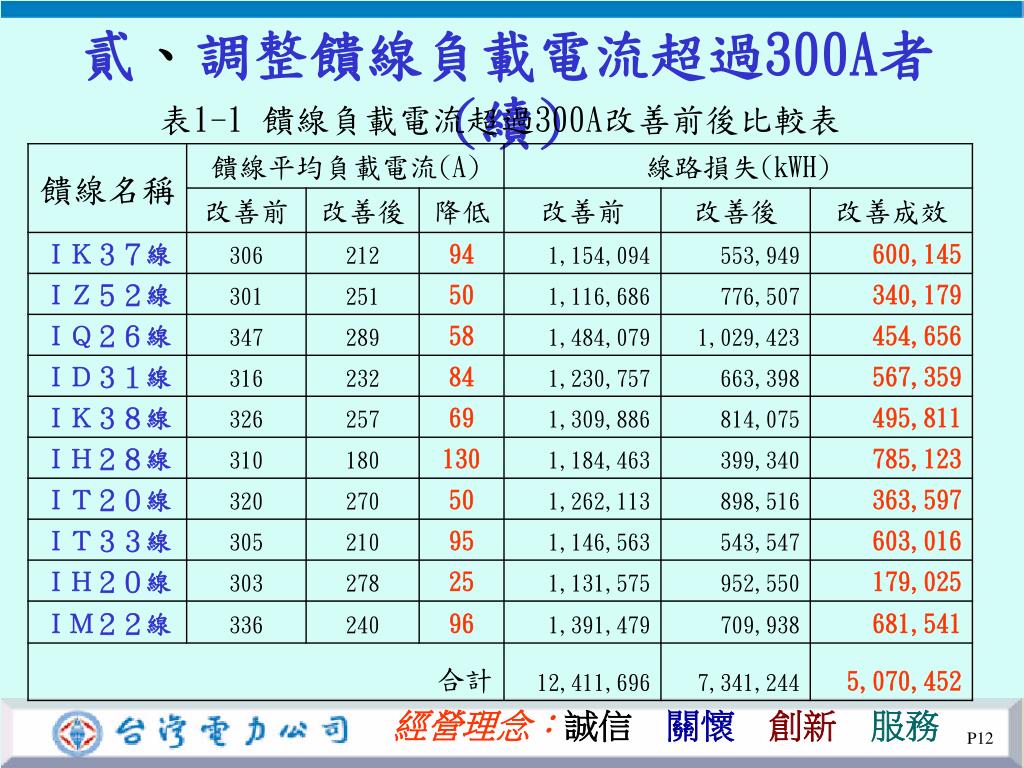

  11. 一、改善措施 94年度經由普查調度中心（DDCC)之饋線電流日報表，超過300A之饋線共計有彰化變電所IK37等10條，經逐條檢討、規劃改善如表1-1。 貳、調整饋線負載電流超過300A者 經營理念：誠信關懷創新服務

  12. 貳、調整饋線負載電流超過300A者(續) 經營理念：誠信關懷創新服務

  13. 二、改善後成效 改善後IK37等10條均已降至300A以下 有形效益： a.每年共計節約用電=5,070,452度 b.可減少電費支出 5,070,452度*2.0533元/度=10,411,159元 c.每年抑低二氧化碳排放量： 5,070,452度× 0.67公斤/度=3,397,203公斤 貳、調整饋線負載電流超過300A者(續) 經營理念：誠信關懷創新服務

  14. 一、改善措施 94年度經由普查調度中心(DDCC)之饋線電流日報表，超過300A之饋線經逐條檢討結果，無法轉供饋線共計有大竹變電所IM27等5條，予以規劃調整改善。改善後IM27等5條均可與鄰近饋線轉供，改善情形如表1-2，且因負載電流調降，亦已達減少線路損失之目的。 叄、興建連絡線調整饋線負載電流 經營理念：誠信關懷創新服務

  15. 叄、興建連絡線調整饋線負載電流(續) 經營理念：誠信關懷創新服務

  16. 二、改善後成效 有形效益： a.每年共計節約供電=2,934,856度 b.每年增加售電金額： 2,934,856度×2.0533元/度＝6,026,140元 c.每年抑低二氧化碳排放量： 2,934,856度×0.67公斤/度=1,966,354公斤 叄、興建連絡線調整饋線負載電流(續) 經營理念：誠信關懷創新服務

  17. 一、本處致力減少「線路損失」的實際作法尚有：一、本處致力減少「線路損失」的實際作法尚有： 1.配合新設饋線加入系統調整饋線負載電流 2.調整饋線三相負載降低不平衡電流 3.加速11.4KV供電改為22.8KV供電 4.高壓導線線徑換大 5.饋線功率因數在98%以下之改善 6.調整或分割過載變壓器負載 7.桿上變壓器燈力分供方式之改變 8.擴充單相及開Y線路為三相線路 二、台灣98%能源仰賴國外進口，減少「線路損失」 直接降低能源使用量。 肆、結論 經營理念：誠信關懷創新服務
