一、变压器的分类

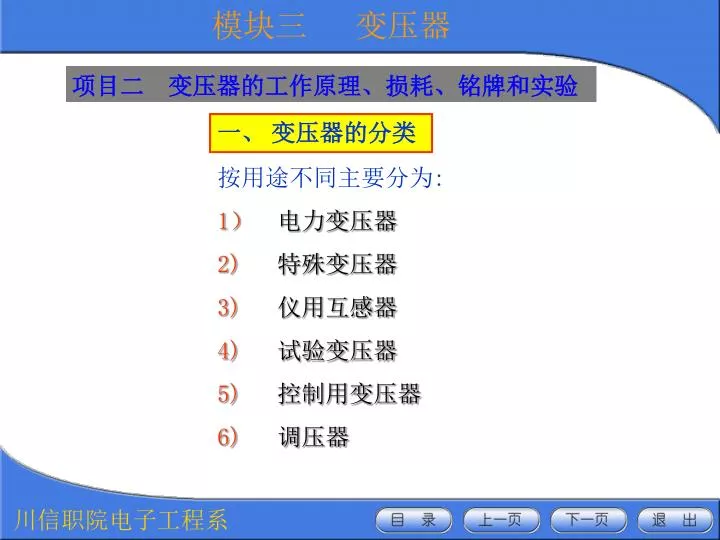

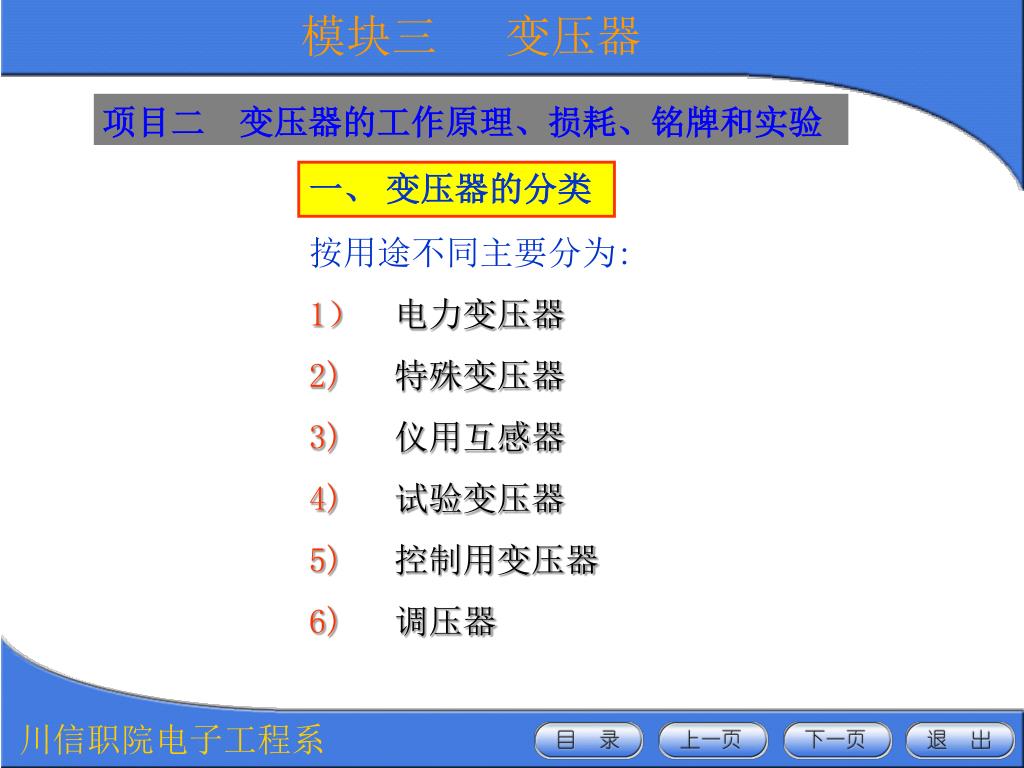

项目二 变压器的工作原理、损耗、铭牌和实验一、变压器的分类 • 按用途不同主要分为: • 1）电力变压器 • 2)特殊变压器 • 3)仪用互感器 • 4)试验变压器 • 5)控制用变压器 • 6)调压器

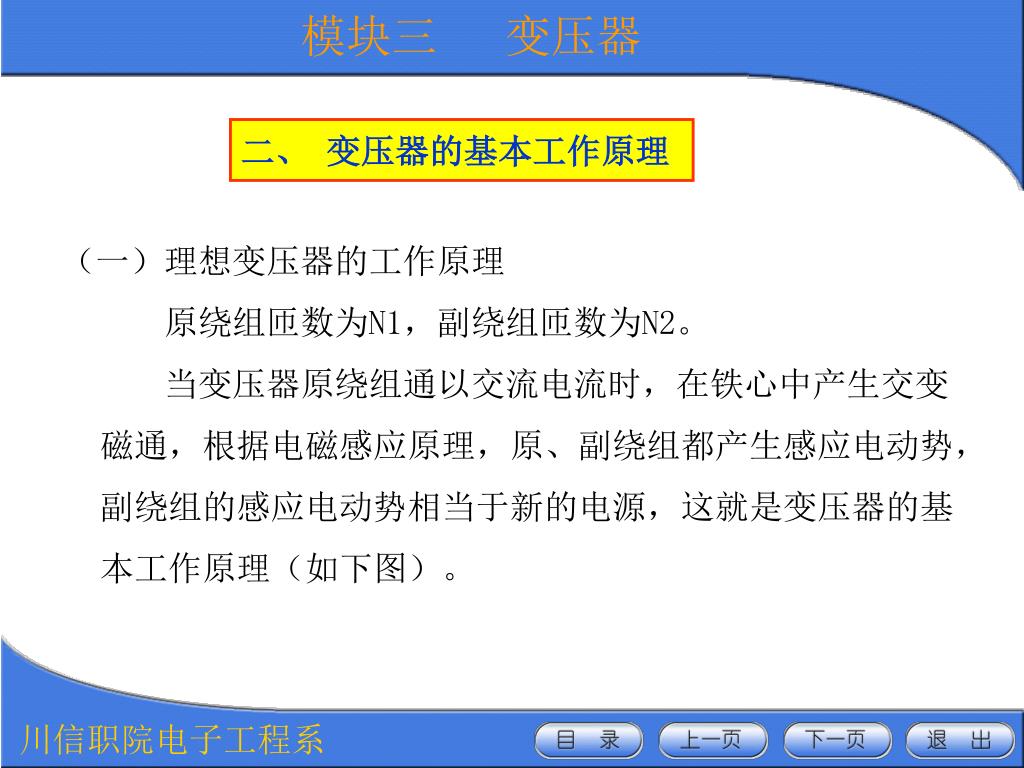

（一）理想变压器的工作原理 原绕组匝数为N1，副绕组匝数为N2。当变压器原绕组通以交流电流时，在铁心中产生交变磁通，根据电磁感应原理，原、副绕组都产生感应电动势，副绕组的感应电动势相当于新的电源，这就是变压器的基本工作原理（如下图）。二、变压器的基本工作原理

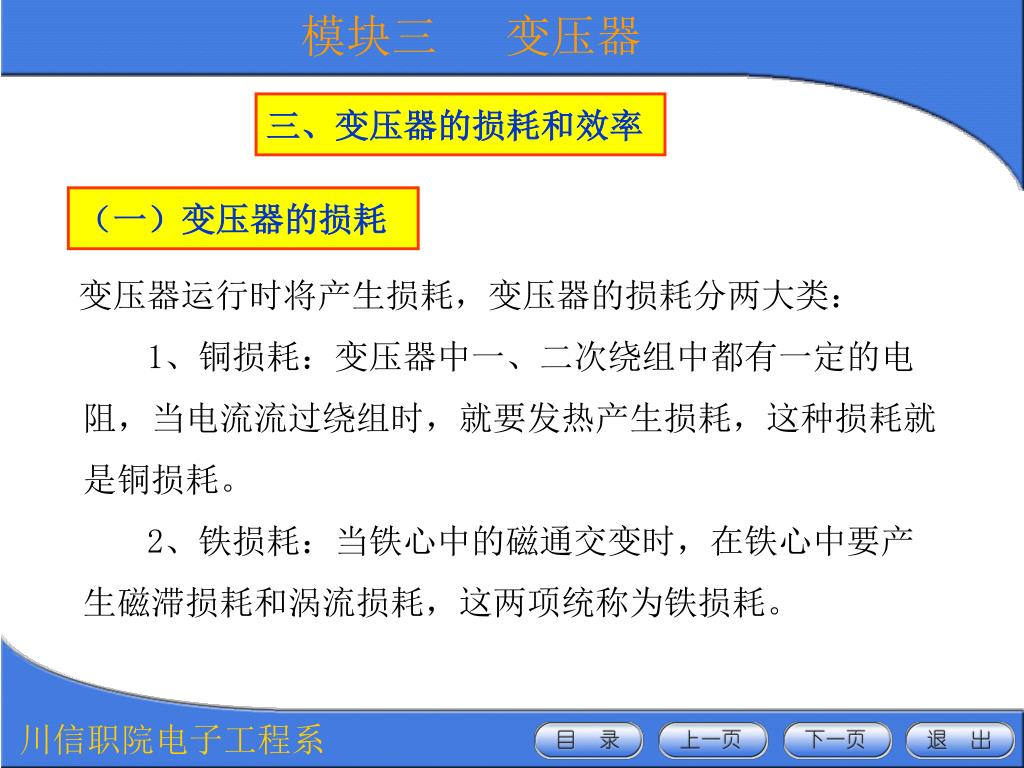

变压器运行时将产生损耗，变压器的损耗分两大类：变压器运行时将产生损耗，变压器的损耗分两大类： 1、铜损耗：变压器中一、二次绕组中都有一定的电阻，当电流流过绕组时，就要发热产生损耗，这种损耗就是铜损耗。 2、铁损耗：当铁心中的磁通交变时，在铁心中要产生磁滞损耗和涡流损耗，这两项统称为铁损耗。三、变压器的损耗和效率（一）变压器的损耗

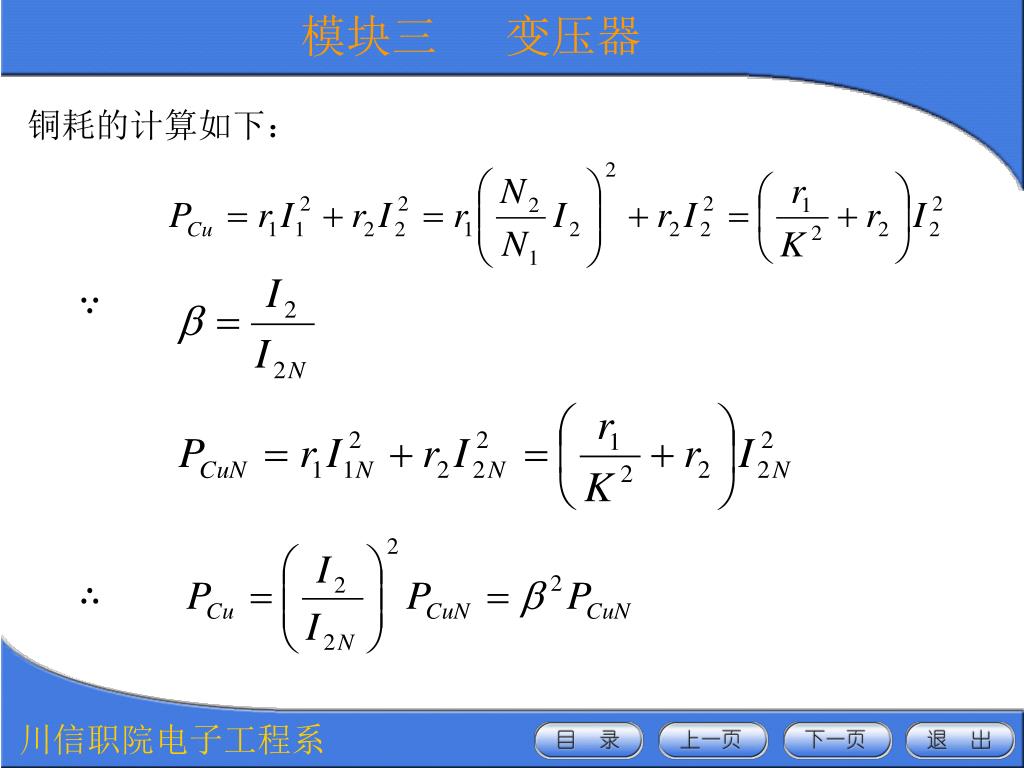

铜耗的计算如下： ∵ ∴

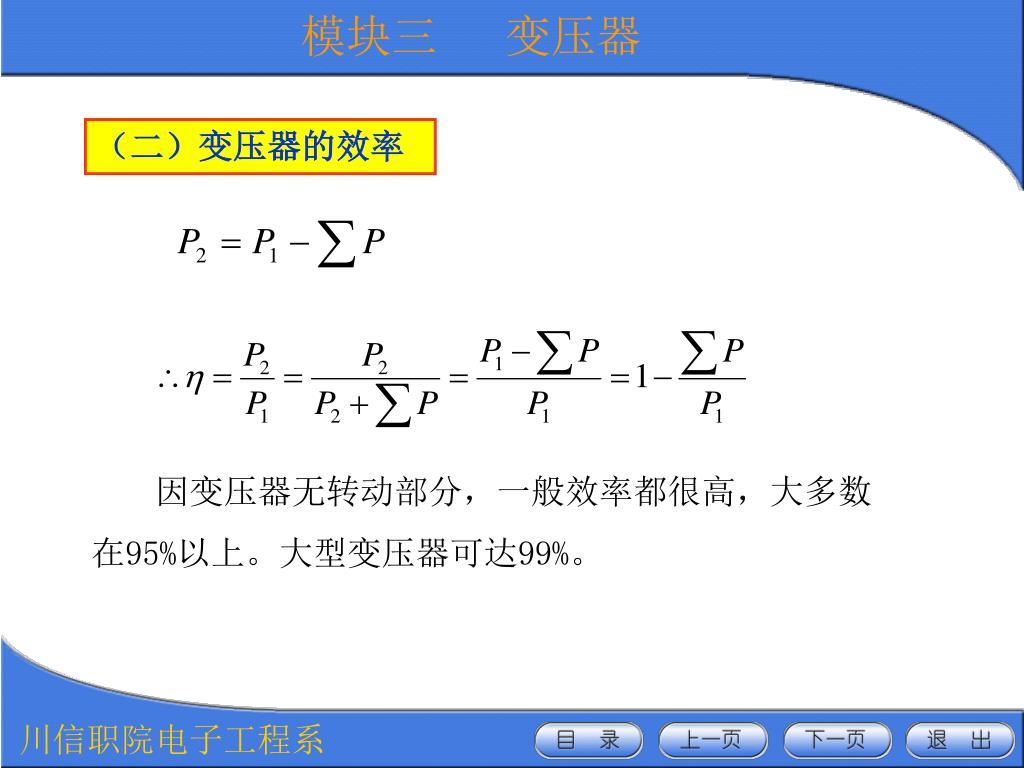

因变压器无转动部分，一般效率都很高，大多数在95%以上。大型变压器可达99%。因变压器无转动部分，一般效率都很高，大多数在95%以上。大型变压器可达99%。（二）变压器的效率

四、变压器的空载试验和短路试验 （一）变压器的空载试验用大写字母表示高压端,小字母表示低压端.空载试验可在任一边作.但考虑到空载试验所加电压较高,其电流较小,为试验的安全和仪器仪表选择方便, 一般在低压侧作.如右图。变压器开路试验的接线图

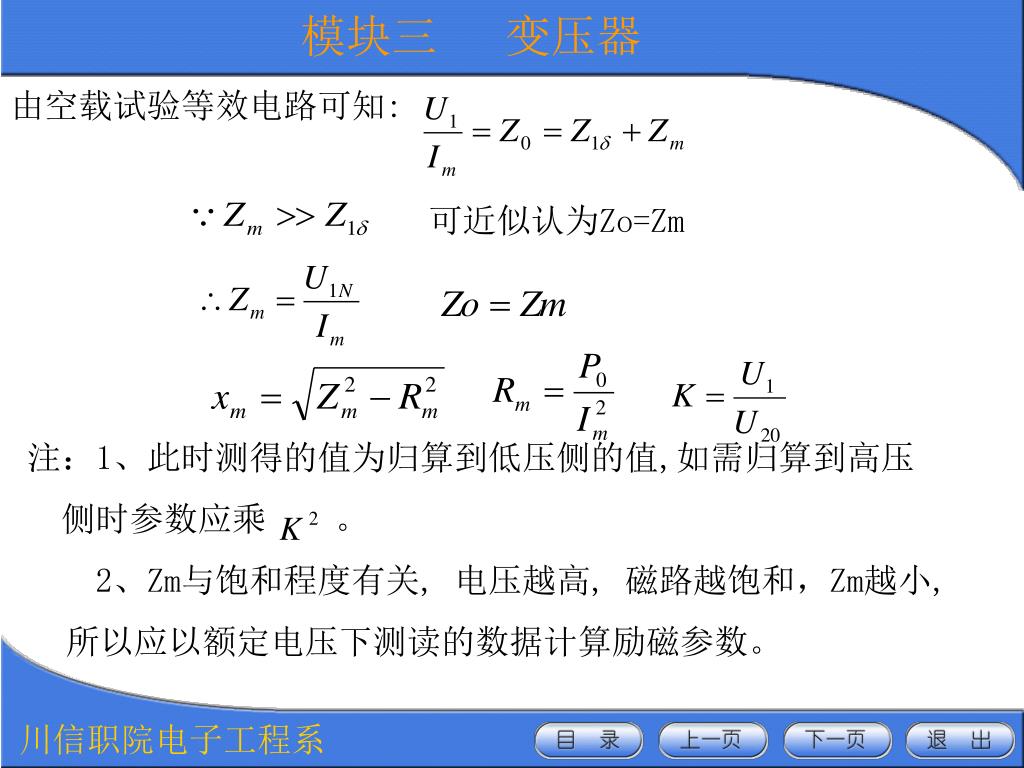

由空载试验等效电路可知: 可近似认为Zo=Zm 注：1、此时测得的值为归算到低压侧的值,如需归算到高压侧时参数应乘。 2、Zm与饱和程度有关, 电压越高, 磁路越饱和，Zm越小, 所以应以额定电压下测读的数据计算励磁参数。

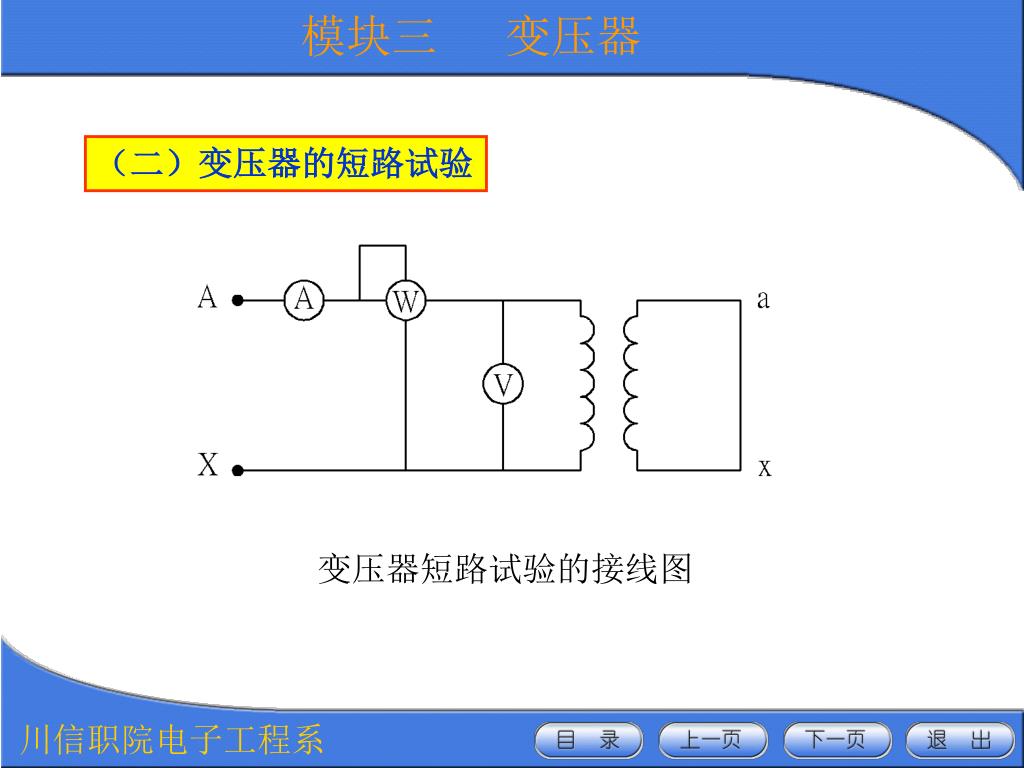

（二）变压器的短路试验 变压器短路试验的接线图

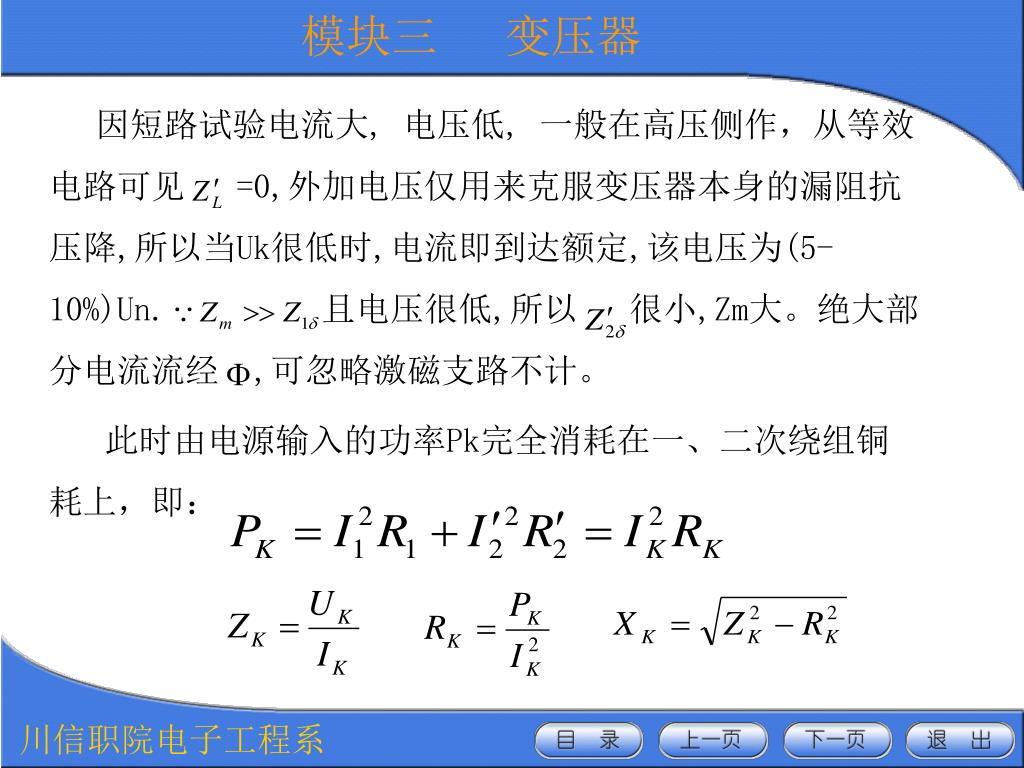

因短路试验电流大, 电压低, 一般在高压侧作，从等效电路可见 =0,外加电压仅用来克服变压器本身的漏阻抗压降,所以当Uk很低时,电流即到达额定,该电压为(5-10%)Un. 且电压很低,所以很小,Zm大。绝大部分电流流经 ,可忽略激磁支路不计。 • 此时由电源输入的功率Pk完全消耗在一、二次绕组铜耗上，即：

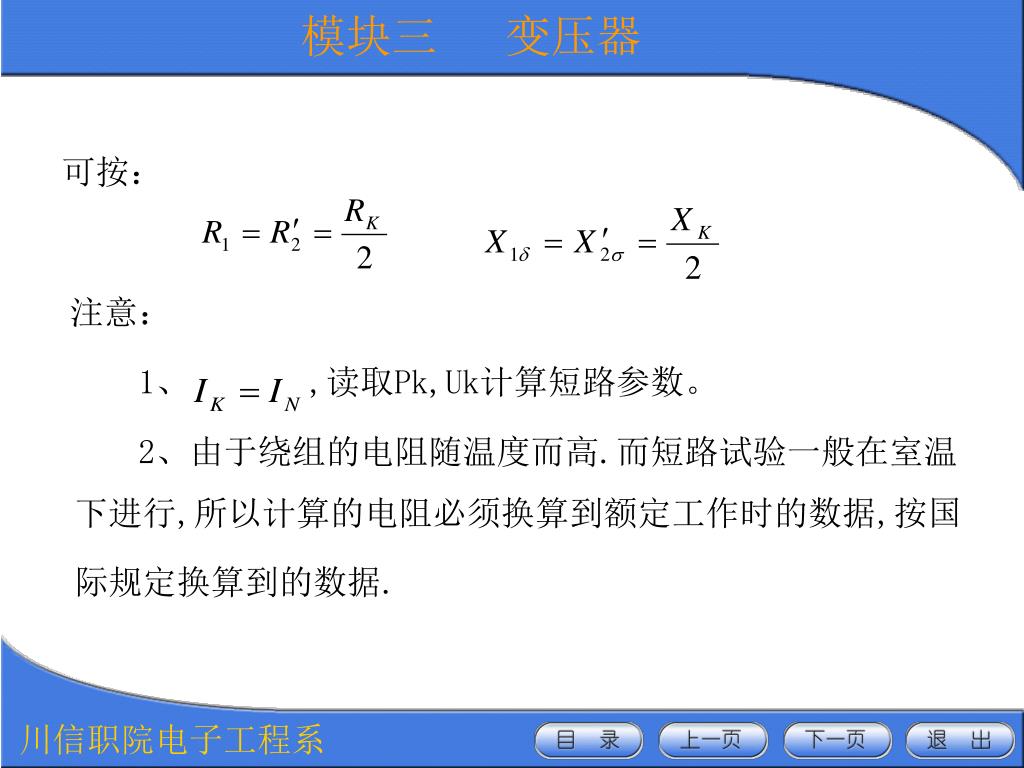

可按： 注意： 1、 ,读取Pk,Uk计算短路参数。 2、由于绕组的电阻随温度而高.而短路试验一般在室温下进行,所以计算的电阻必须换算到额定工作时的数据,按国际规定换算到的数据.

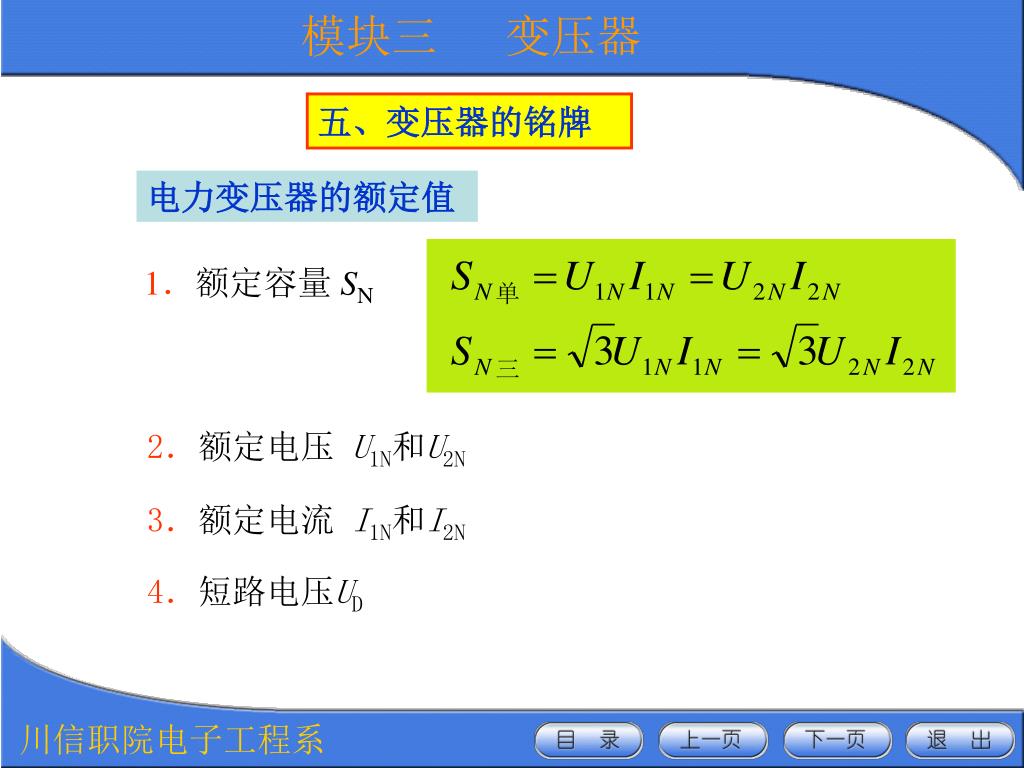

五、变压器的铭牌 电力变压器的额定值 1．额定容量 SN 2．额定电压 U1N和U2N 3．额定电流 I1N和I2N 4．短路电压UD

一、 变压器的分类
