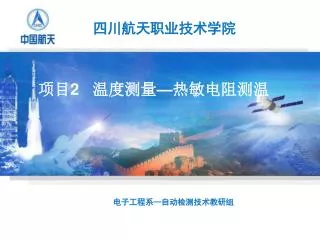

  1. 四川航天职业技术学院 项目2 温度测量—热敏电阻测温 电子工程系—自动检测技术教研组

  2. ● —— 主要内容 自动检测技术 一、温标及测温方法 1、温标 2、经验温标 3、热力学温标 4、国际实用温标 二、温度检测及主要方法 三、电阻式温度传感器

  3. 一、温标 1、温标 为了保证温度量值的统一，必须建立一个用来衡量温度高低的标准尺度，这个标准尺度称为温标。 常用温标如下表所示：

  4. 二、温度检测主要方法 主要方法 非接触测量法 利用物质热辐射原理，测温敏感元件不与被测介质接触，通过辐射和对流实现热交换，达到测量的目的。 接触测量法 测温敏感元件直接与被测介质接触，使被测介质与测温敏感元件进行充分的热交换，使两者具有同一温度，达到测量的目的。 Company Logo

  5. 三、电阻式温度传感器 热电阻温度传感器是利用导体或半导体的电阻率随温度的变化而变化的原理制成的，实现了将温度的变化转化为元件电阻的变化。

  6. 自动检测技术 课堂总结： 一、温标及测温方法 1、温标 2、经验温标 3、热力学温标 4、国际实用温标 二、温度检测及主要方法 三、电阻式温度传感器

  7. 自动检测技术 实训任务：热敏电阻的多点温度测量系统设计 在多点温度测量系统的设计中，充分发挥单片机的计算与线性化的作用，应用555时基电路的电阻-频率特性，以简单的电路得到高精度的温度测量效果。 IC1是555时基集成电路 IC2是AT89C52单片机 目标要求 1、掌握热电阻传感器的特点和用途； 2、学会热电阻传感器测量电路的设计； 3、掌握选用这类传感器的方法和要点； 4、进一步提高检测电路调试能力；
