Presentation Transcript

  1. Использование выделенных каналов. Презентация.

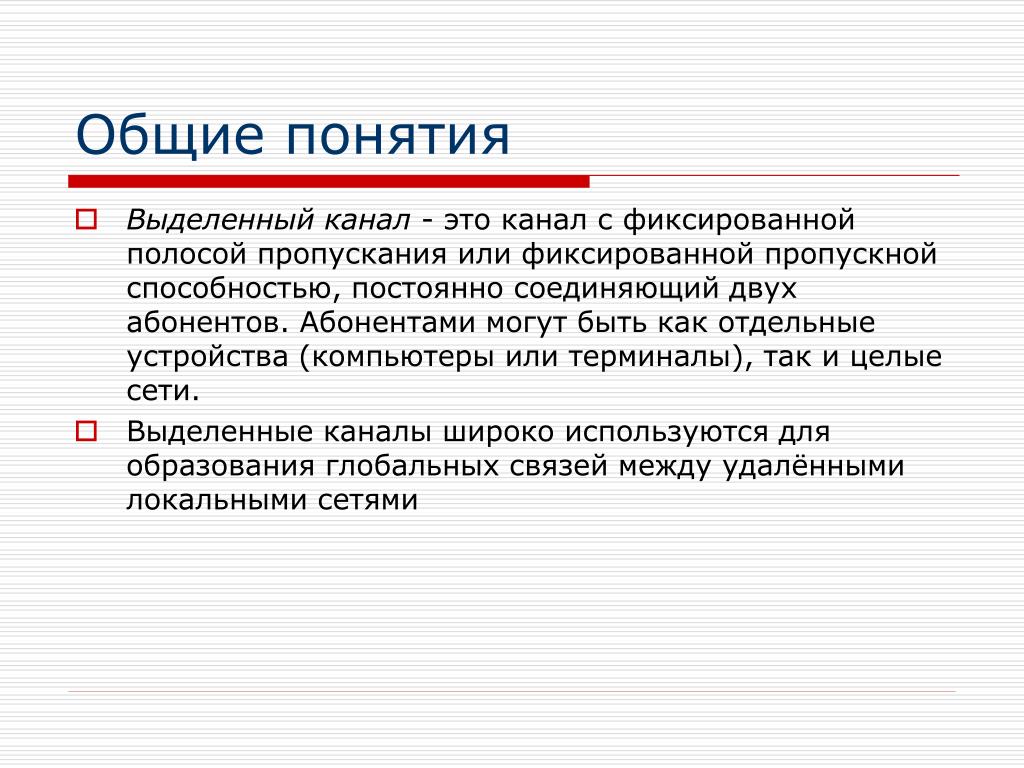

  2. Общие понятия • Выделенный канал - это канал с фиксированной полосой пропускания или фиксированной пропускной способностью, постоянно соединяющий двух абонентов. Абонентами могут быть как отдельные устройства (компьютеры или терминалы), так и целые сети. • Выделенные каналы широко используются для образования глобальных связей между удалёнными локальными сетями

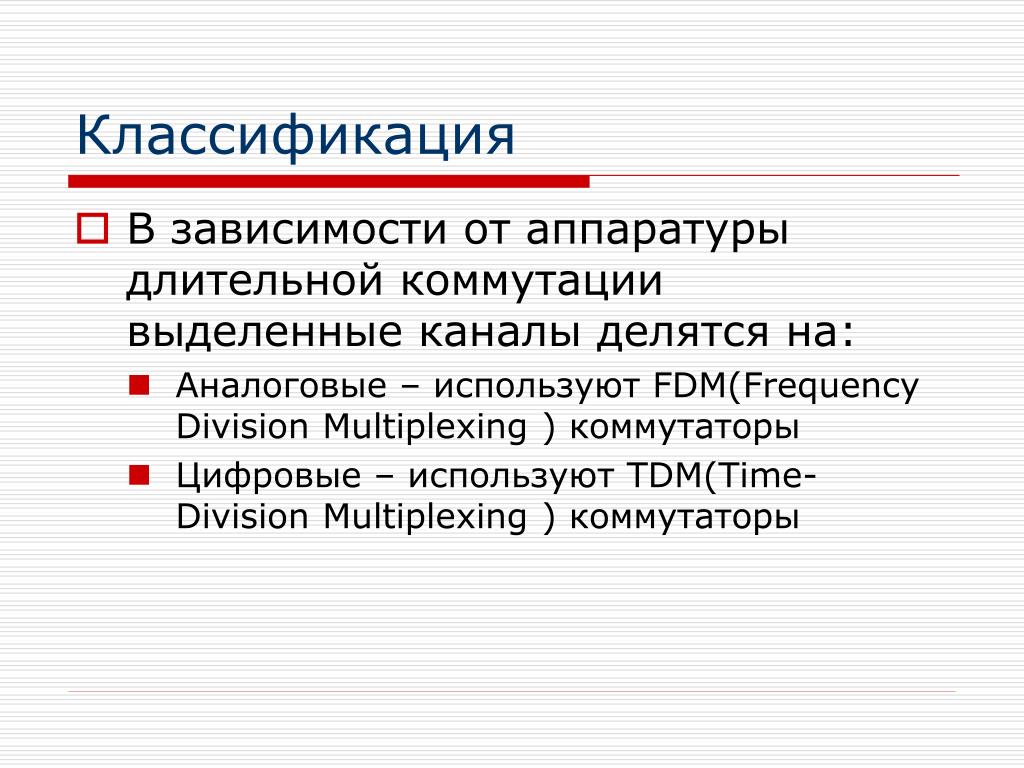

  3. Классификация • В зависимости от аппаратуры длительной коммутации выделенные каналы делятся на: • Аналоговые – используют FDM(Frequency Division Multiplexing )коммутаторы • Цифровые – используют TDM(Time-Division Multiplexing )коммутаторы

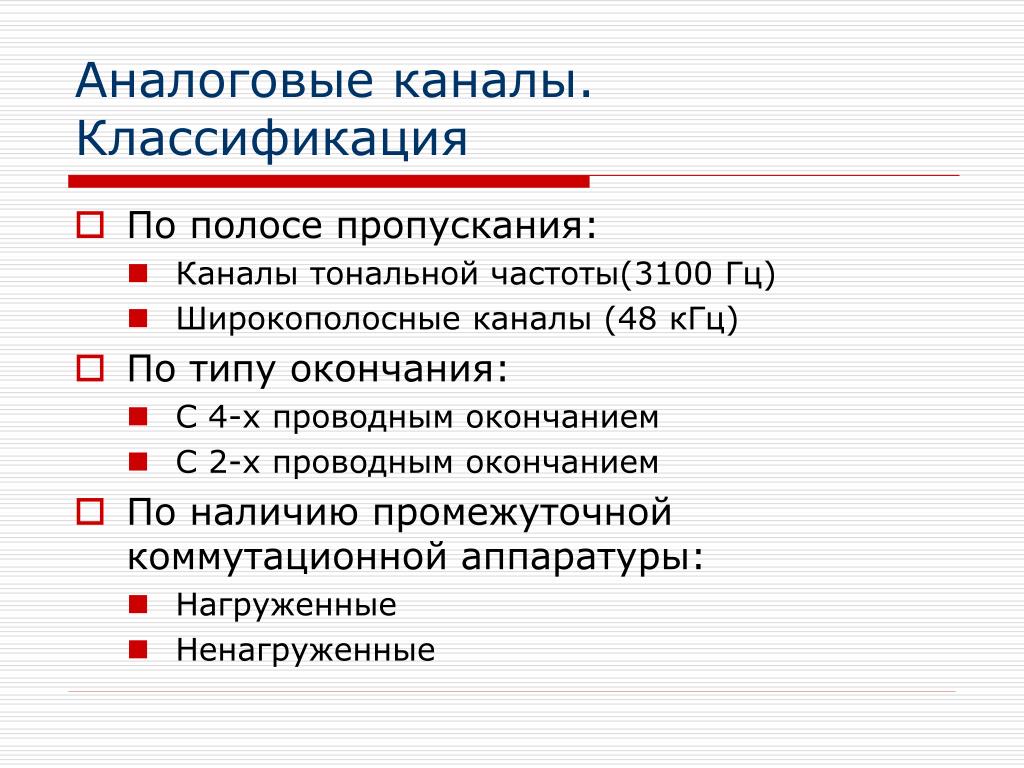

  4. Аналоговые каналы. Классификация • По полосе пропускания: • Каналы тональной частоты(3100 Гц) • Широкополосные каналы (48 кГц) • По типу окончания: • С 4-х проводным окончанием • С 2-х проводным окончанием • По наличию промежуточной коммутационной аппаратуры: • Нагруженные • Ненагруженные

  5. Модемы для работы на аналоговых выделенных каналах. • Различают следующие типы модемов: • Асинхронные, асинхронно-синхронные и синхронные модемы • Модемы, работающие только в полудуплексном режиме и дуплексные модемы • Модемы, поддерживающие протоколы коррекции ошибок • Широкополосные модемы и модемы для канала тональной частоты

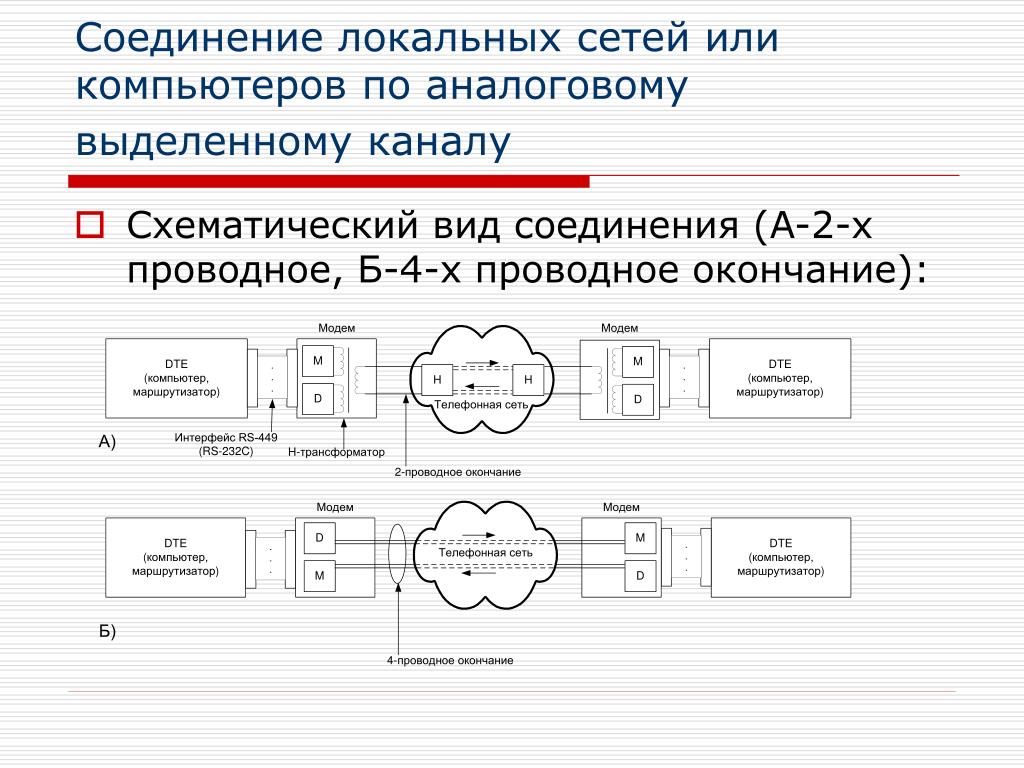

  6. Соединение локальных сетей или компьютеров по аналоговому выделенному каналу • Схематический вид соединения (A-2-х проводное, Б-4-х проводное окончание):

  7. Цифровые выделенные каналы • Существует два поколения технологий цифровых первичных сетей: • Технология плезиохорной цифровой иерархии (PDH) • Синхронная цифровая иерархия (SDH, в Америке технологии SDH соответствует технология SONET)

  8. Скоростные характеристики PDH: • PDH поддерживает следующие уровни иерархии каналов: канал 64 Кбит/с (DS-0), каналы Т1/Е1 (DS-1), каналы Т2/Е2 (DS-2), каналы ТЗ/ЕЗ (DS-3). Скорость DS-4 определена в стандартах ITU-T, но на практике не используется.

  9. Недостатки PDH: • PDH – асинхронная технология, следовательно: • Кадры различных скоростей разделяются битами синхронизации • Для получения доступа к данным низкоскоростного канала необходимо произвести полное демультиплексирование высокоскоростного канала, а затем обратно мультиплексировать низкоскоростные каналы в высокоскоростной • PDH не обеспечивает автоматической реакции первичной сети на отказ канала или порта.

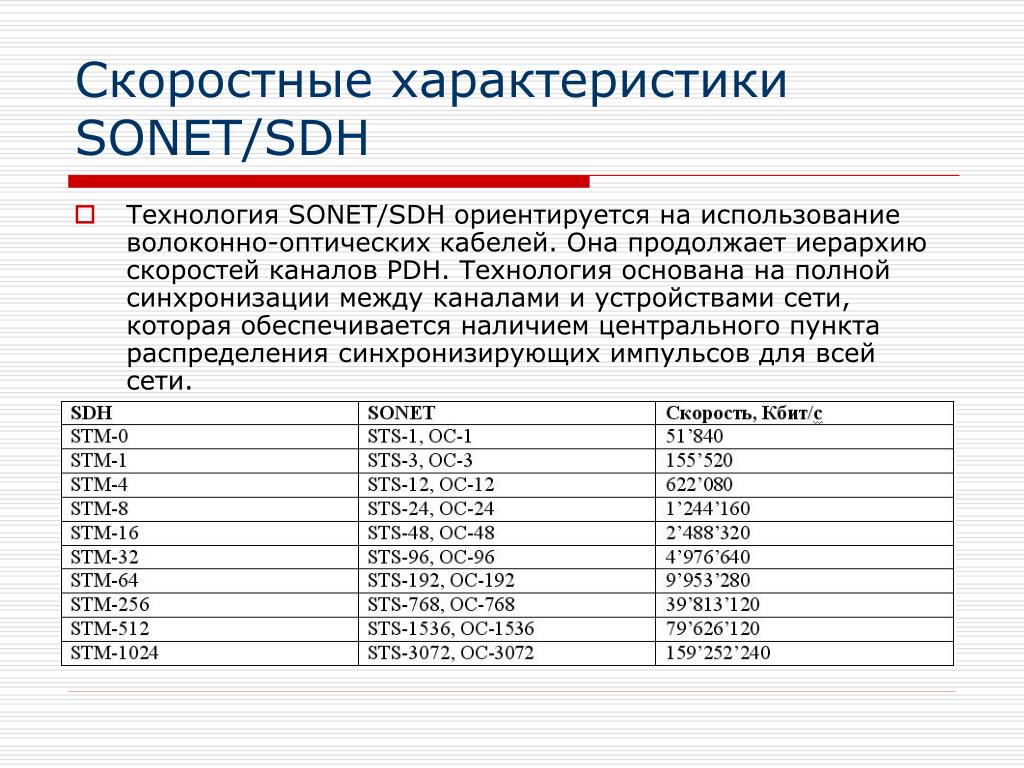

  10. Скоростные характеристики SONET/SDH • Технология SONET/SDH ориентируется на использование волоконно-оптических кабелей. Она продолжает иерархию скоростей каналов PDH. Технология основана на полной синхронизации между каналами и устройствами сети, которая обеспечивается наличием центрального пункта распределения синхронизирующих импульсов для всей сети.

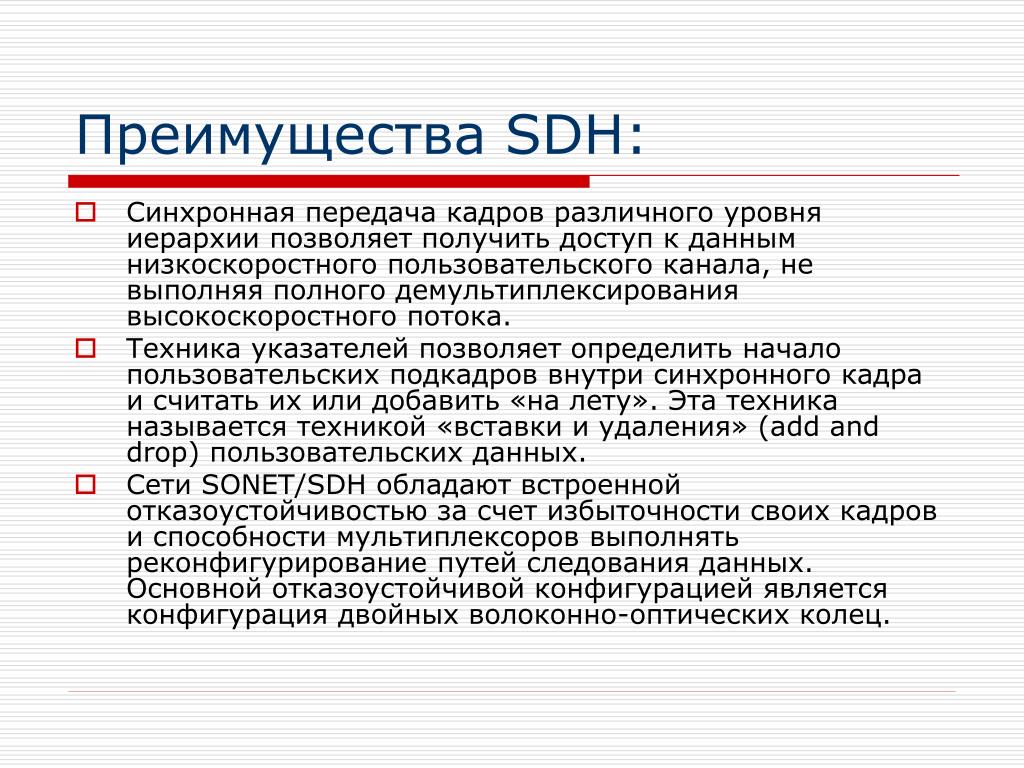

  11. Преимущества SDH: • Синхронная передача кадров различного уровня иерархии позволяет получить доступ к данным низкоскоростного пользовательского канала, не выполняя полного демультиплексирования высокоскоростного потока. • Техника указателей позволяет определить начало пользовательских подкадров внутри синхронного кадра и считать их или добавить «на лету». Эта техника называется техникой «вставки и удаления» (add and drop) пользовательских данных. • Сети SONET/SDH обладают встроенной отказоустойчивостью за счет избыточности своих кадров и способности мультиплексоров выполнять реконфигурирование путей следования данных. Основной отказоустойчивой конфигурацией является конфигурация двойных волоконно-оптических колец.

  12. Стек протоколов сети SONET/SDH • Физический уровеньимеет дело с кодированием бит информации с помощью модуляции света. • Уровень секции поддерживает физическую целостность сети. • Уровень линии отвечает за передачу данных между двумя мультиплексорами сети. • Уровень тракта отвечает за доставку данных между двумя конечными пользователями сети.

  13. Применение цифровых первичных сетей • Первичные сети SONET/SDH являются основой для большинства телекоммуникационных сетей: телефонных, компьютерных, телексных. • Справа приведён пример использования цифровой первичной сети для организации двух наложенных сетей – вычислительной и телефонной:

  14. Протоколы передачи компьютерных данных по выделенным каналам: • Для передачи компьютерных данных по выделенным каналам любой природы применяется несколько протоколов канального уровня: • SLIP • HDLC • PPP • Протокол РРР в наибольшей степени подходит для современных выделенных каналов, аппаратура которых самостоятельно решает задачу надежной передачи данных.

  15. Вывод • Выделенные каналы очень активно применялись совсем в недалеком прошлом и применяются сегодня, особенно при построении ответственных магистральных связей между крупными локальными сетями, так как эта услуга гарантирует пропускную способность арендуемого канала. Однако при большом количестве географически удаленных точек и интенсивном смешанном трафике между ними использование этой службы приводит к высоким затратам за счет большого количества арендуемых каналов.

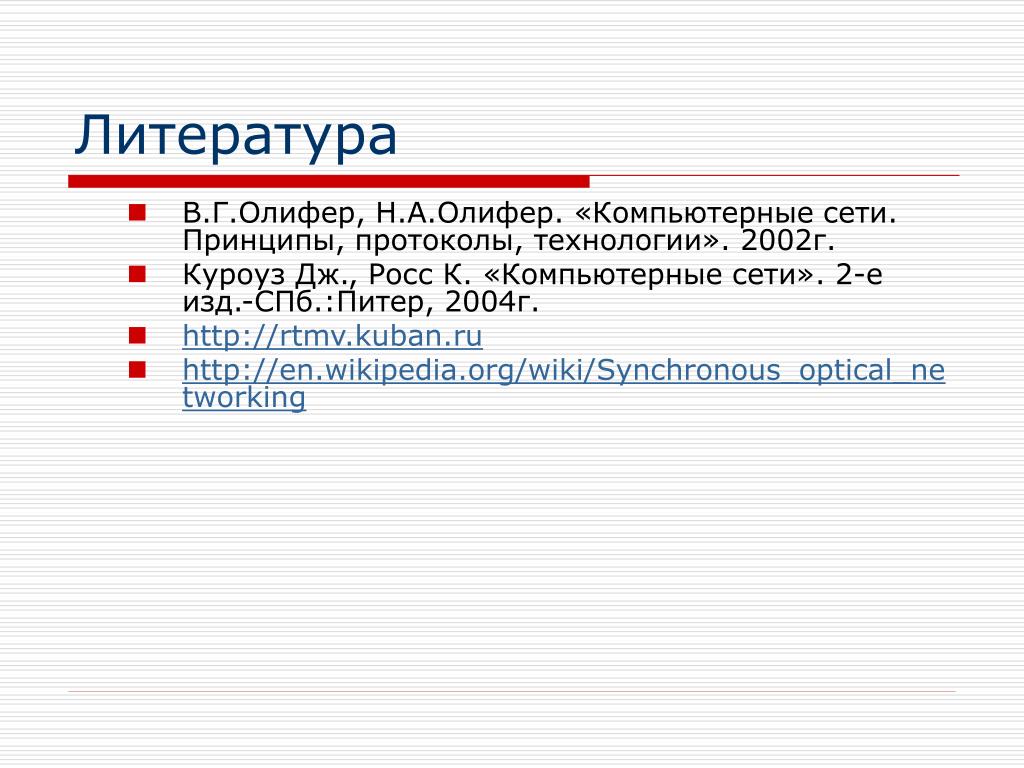

  16. Литература • В.Г.Олифер, Н.А.Олифер. «Компьютерные сети. Принципы, протоколы, технологии». 2002г. • Куроуз Дж., Росс К. «Компьютерные сети». 2-е изд.-СПб.:Питер, 2004г. • http://rtmv.kuban.ru • http://en.wikipedia.org/wiki/Synchronous_optical_networking
