Presentation Transcript

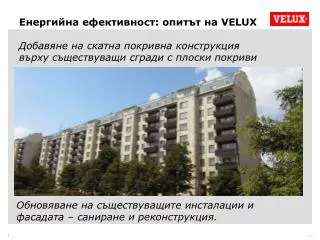

  1. Енергийна ефективност: опитът на VELUX Добавяне на скатна покривна конструкция върху съществуващи сгради с плоски покриви Обновяване на съществуващите инсталации и фасадата – саниране и реконструкция.

  2. ПРОЕКТ “RAISE THE ROOF” Същност на проекта: Да се добави покривен етаж там, където такъв липсва, например на сгради с плосък покрив или с много нисък скат. Пример: панелни жилищни блокове, едносемейни къщи, офис сгради, производствени сгради, и други. 2. Да се обновят съществуващите инсталации и фасадата – саниране и реконструкция.

  3. ПРОЕКТ “RAISE THE ROOF” • Какви са ползите от добавяне на нов, скатен покрив? • Увеличава се жилищната площ в гъстонаселените градски райони. • Живеещите в панелни блокове могат да продадат новите мансардни жилища или въздушното пространсво, с което да финансират саниране и даже цялостен ремонт на блока. • Инвеститорите могат да спечелят пари от продажбата на нови мансардни апартаменти. • Подобрява се изолацията и архитектониката на блока, и се постига по-добра енергийна ефективност.

  4. ПРОЕКТ “RAISE THE ROOF” • Какви са ползите от добавяне на • нов, скатен покрив? • Добре изолираният покрив да подобри средата на живот на всички етажи. • Да се избегне съществуващият проблем с прекомерна влага на последните етажи; плесен и мухъл по покрива, което прави апартаментите нездравословна среда за живот. • Прекратяване на течовете и пропукванията, които в някои случаи разрушават заварките и носещата конструкция.

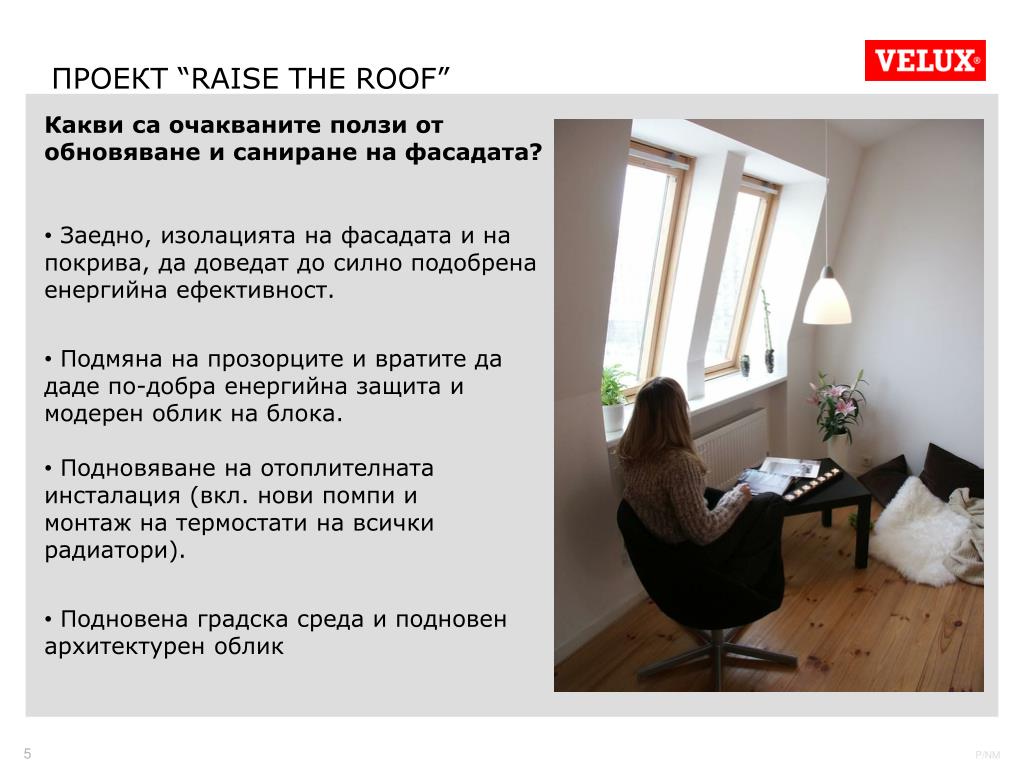

  5. ПРОЕКТ “RAISE THE ROOF” • Какви са очакваните ползи от обновяване и саниране на фасадата? • Заедно, изолацията на фасадата и на покрива, да доведат до силно подобрена енергийна ефективност. • Подмяна на прозорците и вратите да даде по-добра енергийна защита и модерен облик на блока. • Подновяване на отоплителната инсталация (вкл. нови помпи и • монтаж на термостати на всички радиатори). • Подновена градска среда и подновен архитектурен облик

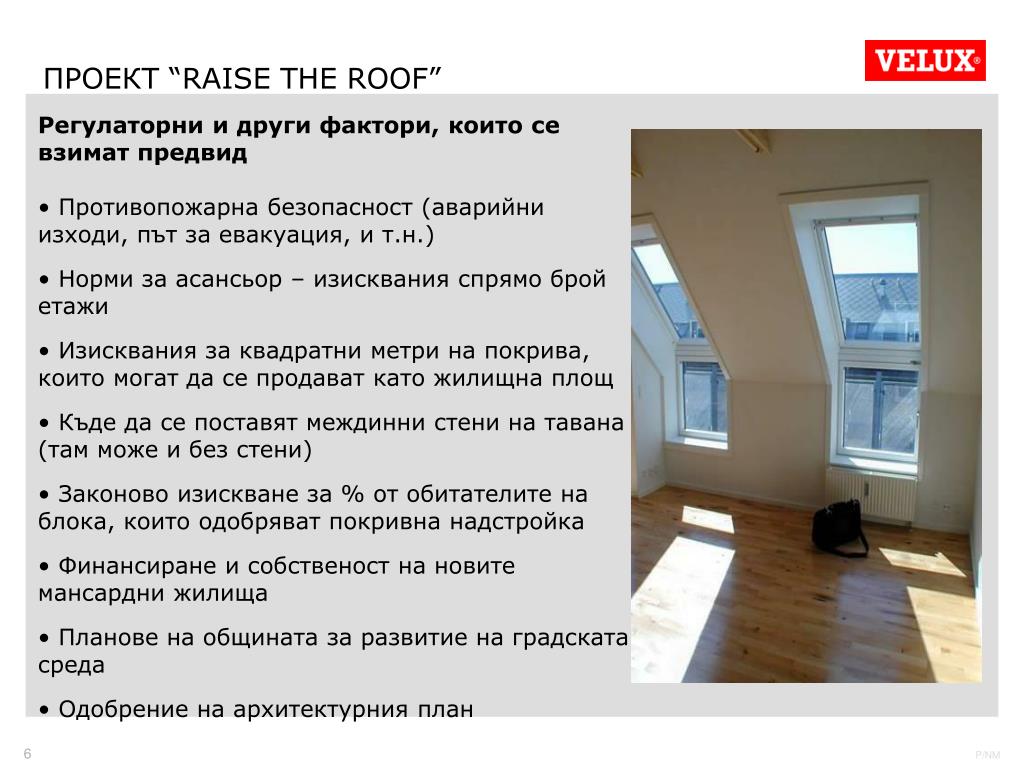

  6. ПРОЕКТ “RAISE THE ROOF” • Регулаторни и други фактори, които се взимат предвид • Противопожарна безопасност (аварийни изходи, път за евакуация, и т.н.) • Норми за асансьор – изисквания спрямо брой етажи • Изисквания за квадратни метри на покрива, които могат да се продават като жилищна площ • Къде да се поставят междинни стени на тавана (там може и без стени) • Законово изискване за % от обитателите на блока, които одобряват покривна надстройка • Финансиране и собственост на новите мансардни жилища • Планове на общината за развитие на градската среда • Одобрение на архитектурния план

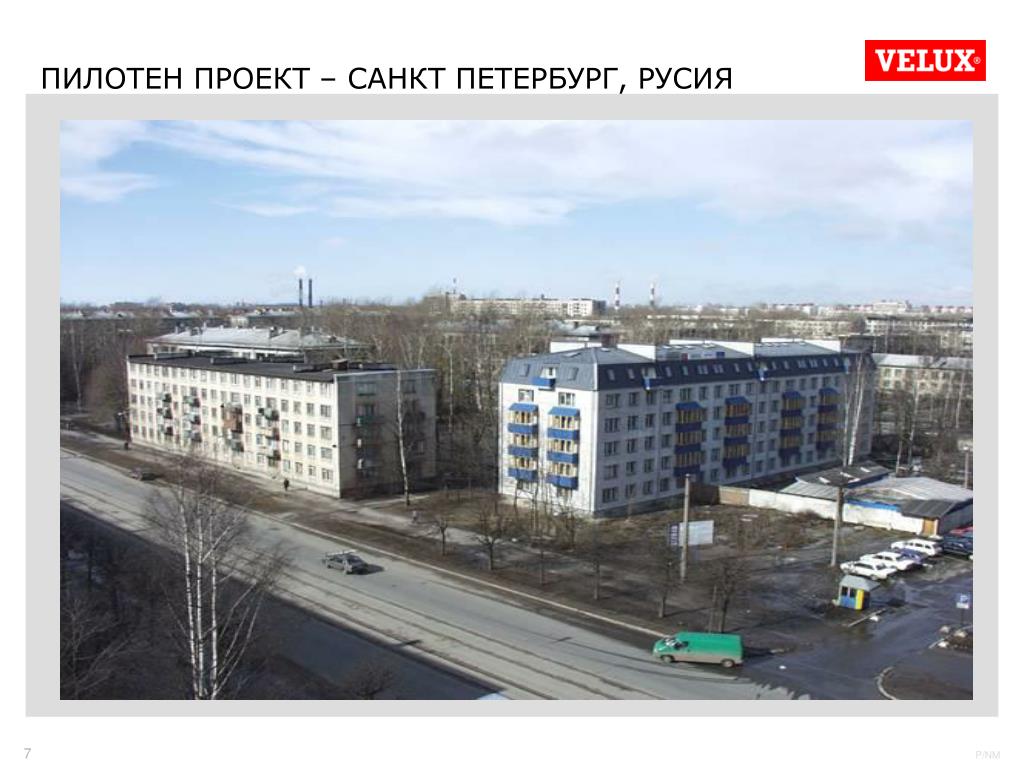

  7. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ

  8. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Старт на проекта 1вимесец

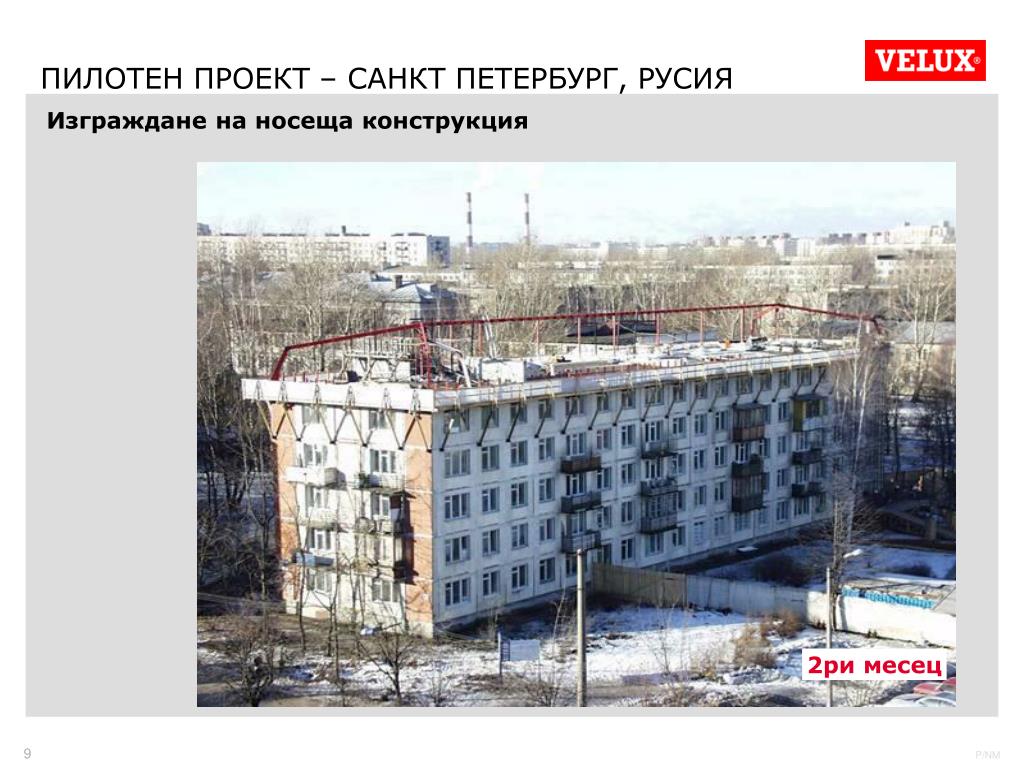

  9. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Изграждане на носеща конструкция 2римесец

  10. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Начало на оребряването 3тимесец

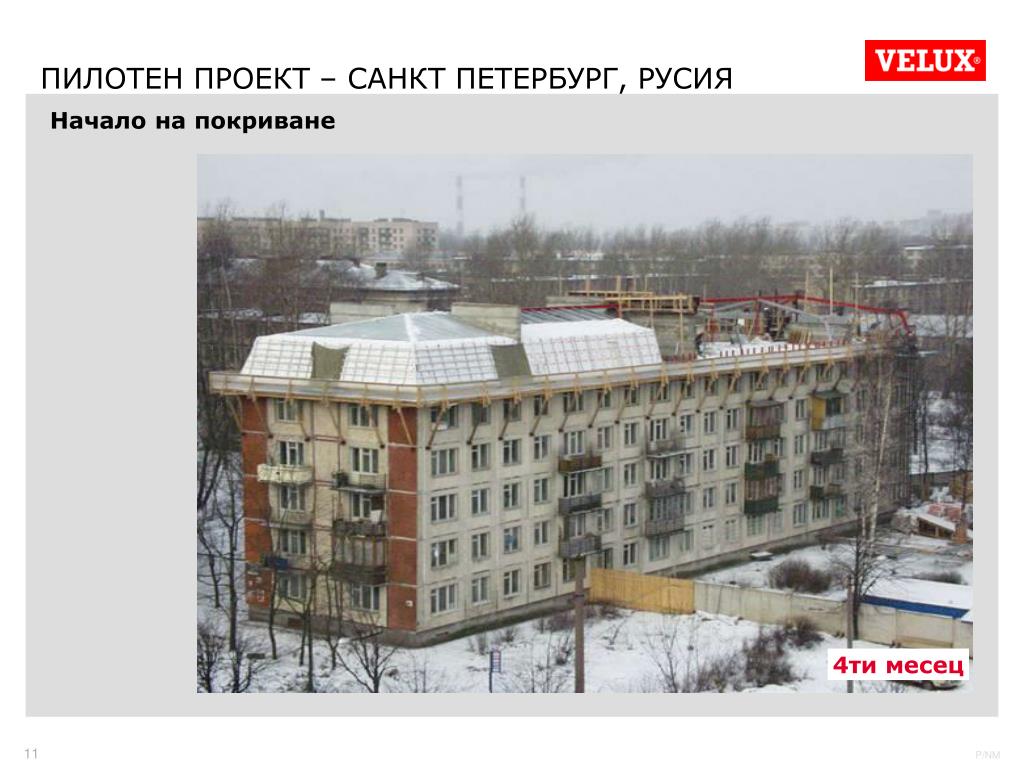

  11. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Начало на покриване 4тимесец

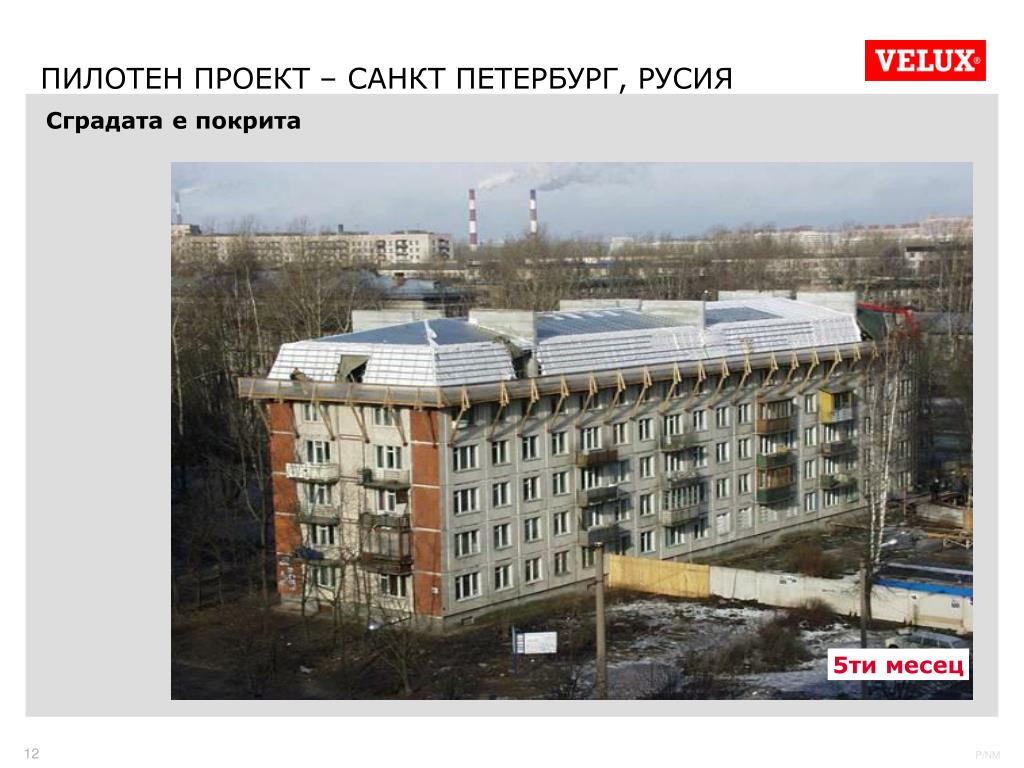

  12. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Сградата е покрита 5тимесец

  13. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Покривно покритие и обновяване (саниране) на фасадата 6ти месец

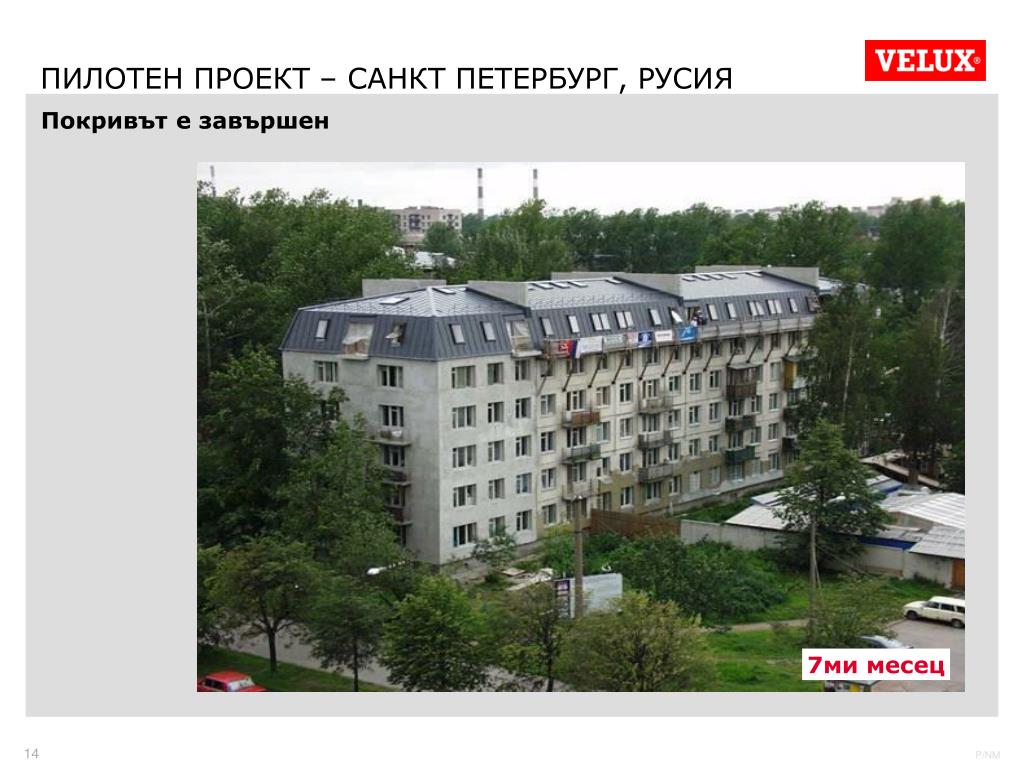

  14. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Покривът е завършен 7ми месец

  15. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Фасадата е санирана 8ми месец

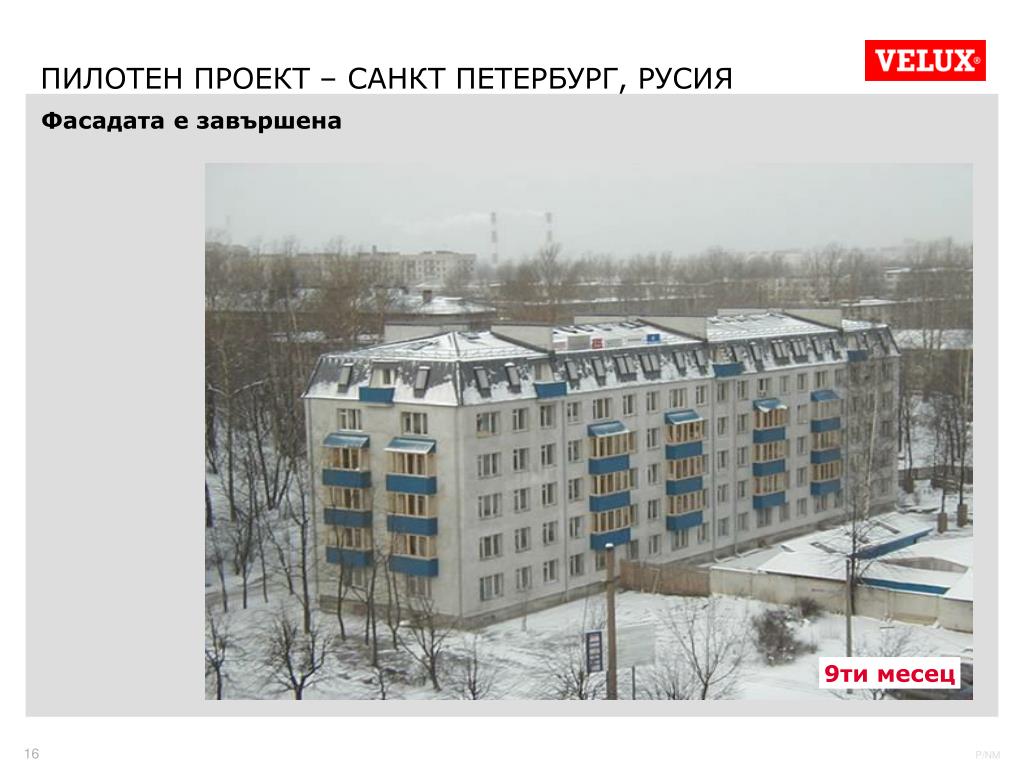

  16. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Фасадата е завършена 9ти месец

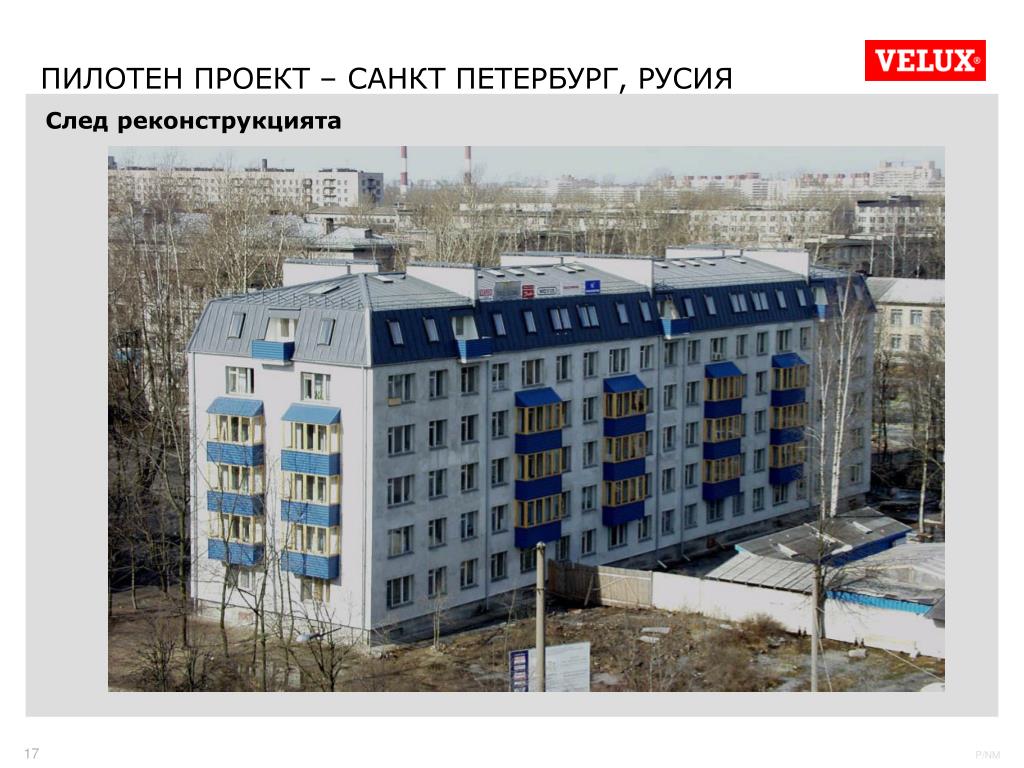

  17. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ След реконструкцията

  18. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Детайли - Стария покрив

  19. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Детайли - Изолация под пода на новите стаи (баня)

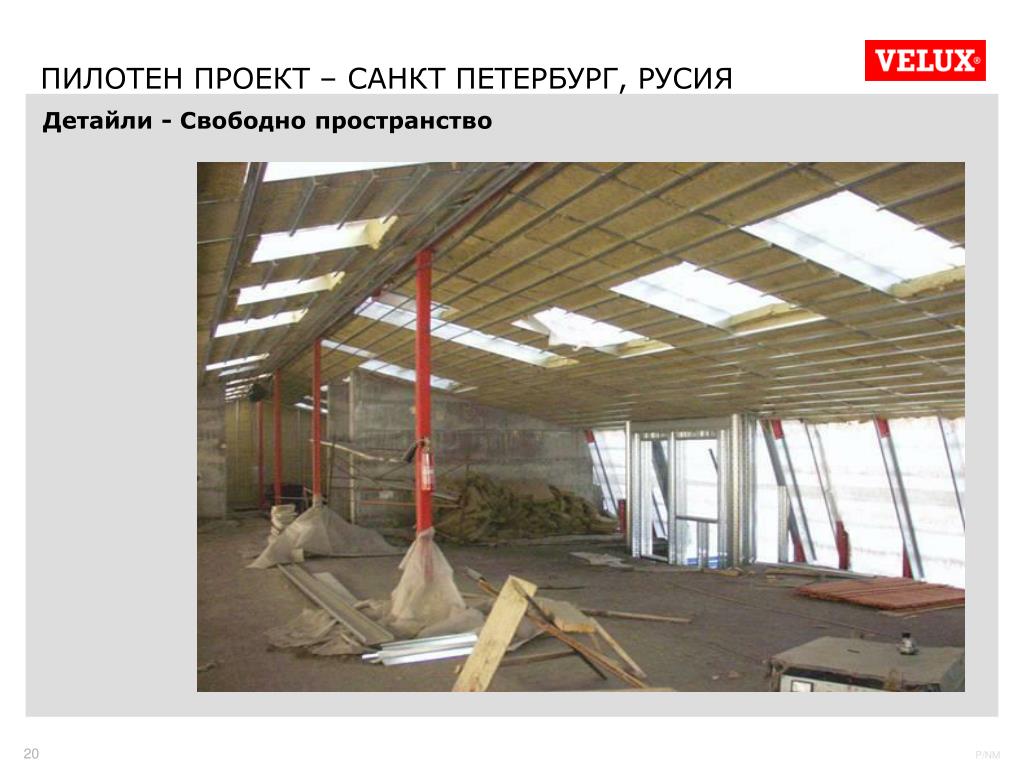

  20. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Детайли - Свободно пространство

  21. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Детайли – Изолацияна покрива

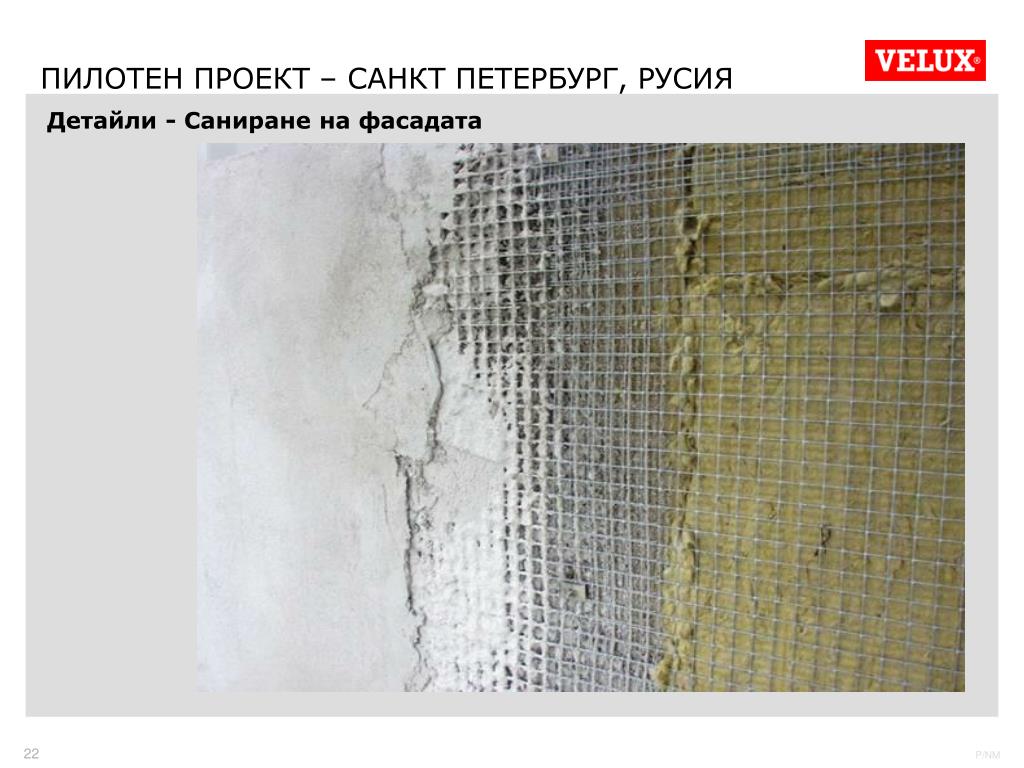

  22. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Детайли - Саниране на фасадата

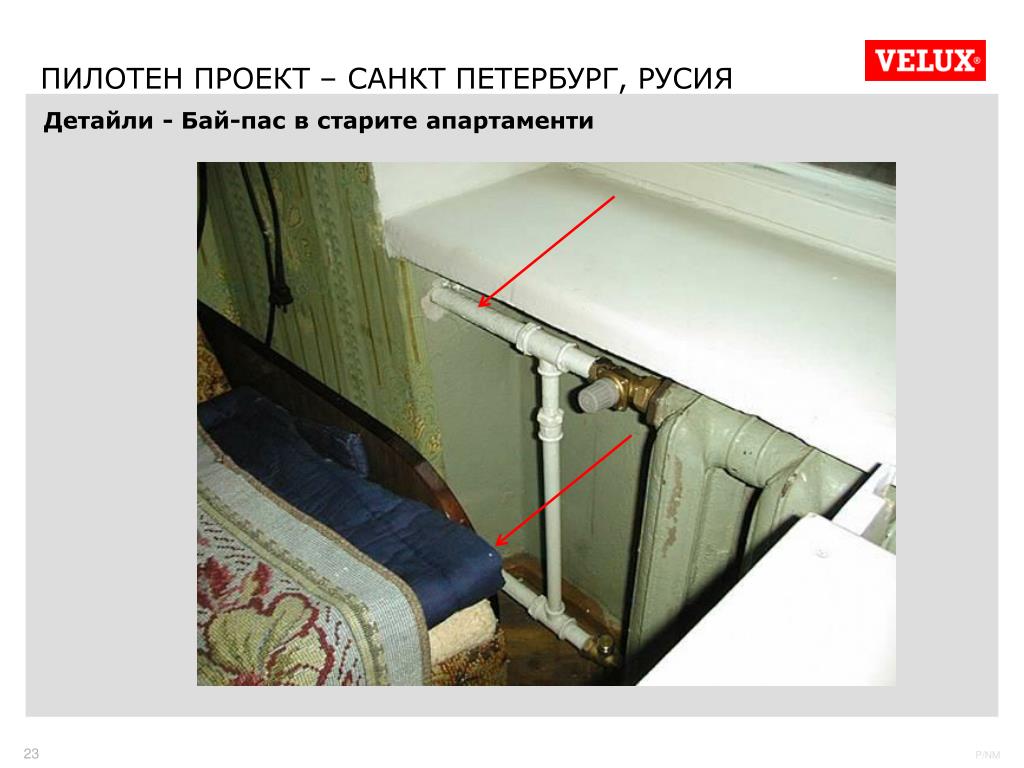

  23. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Детайли - Бай-пас в старите апартаменти

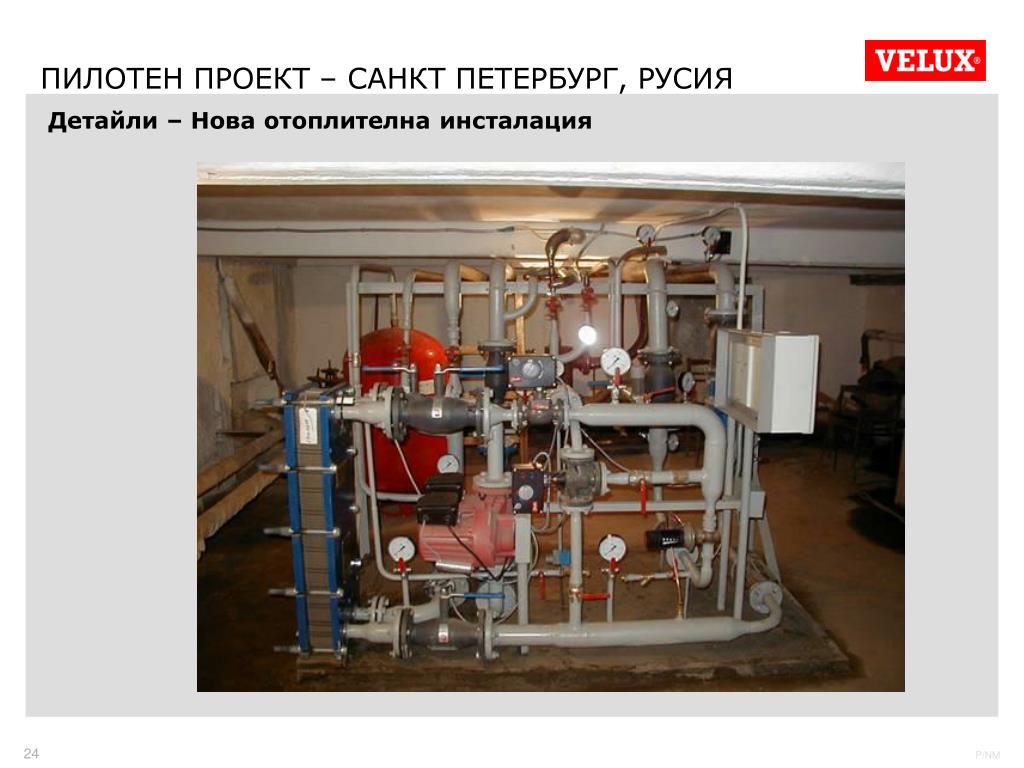

  24. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Детайли – Нова отоплителна инсталация

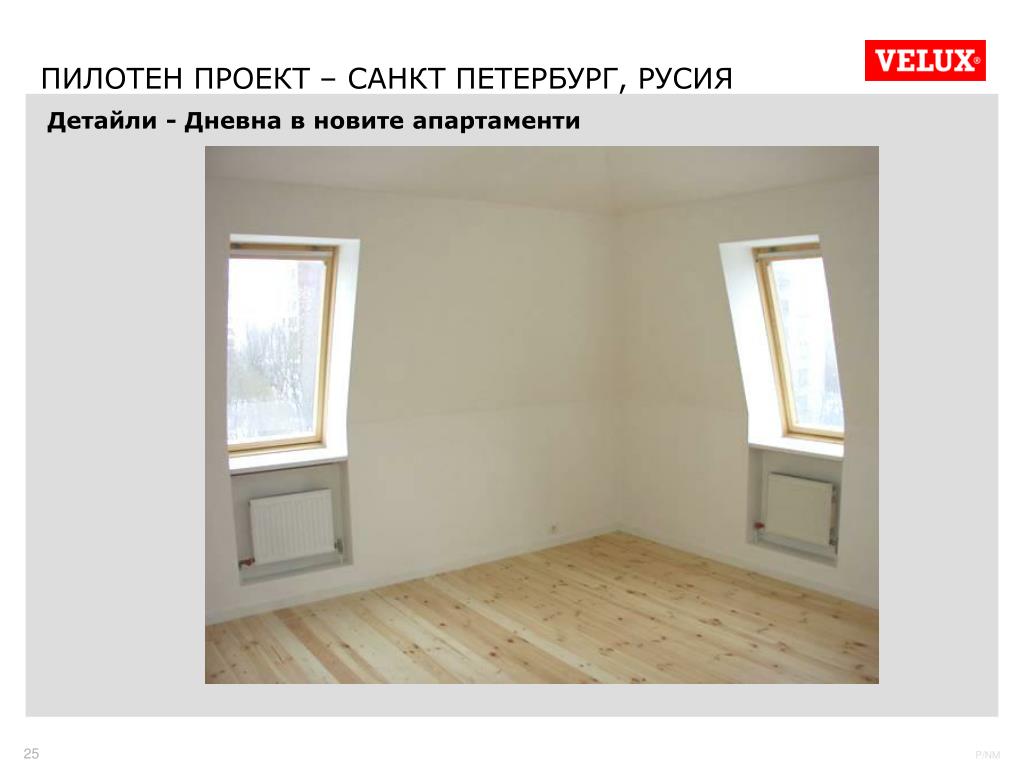

  25. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Детайли - Дневна в новите апартаменти

  26. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Детайли - Спалня в новите апартаменти

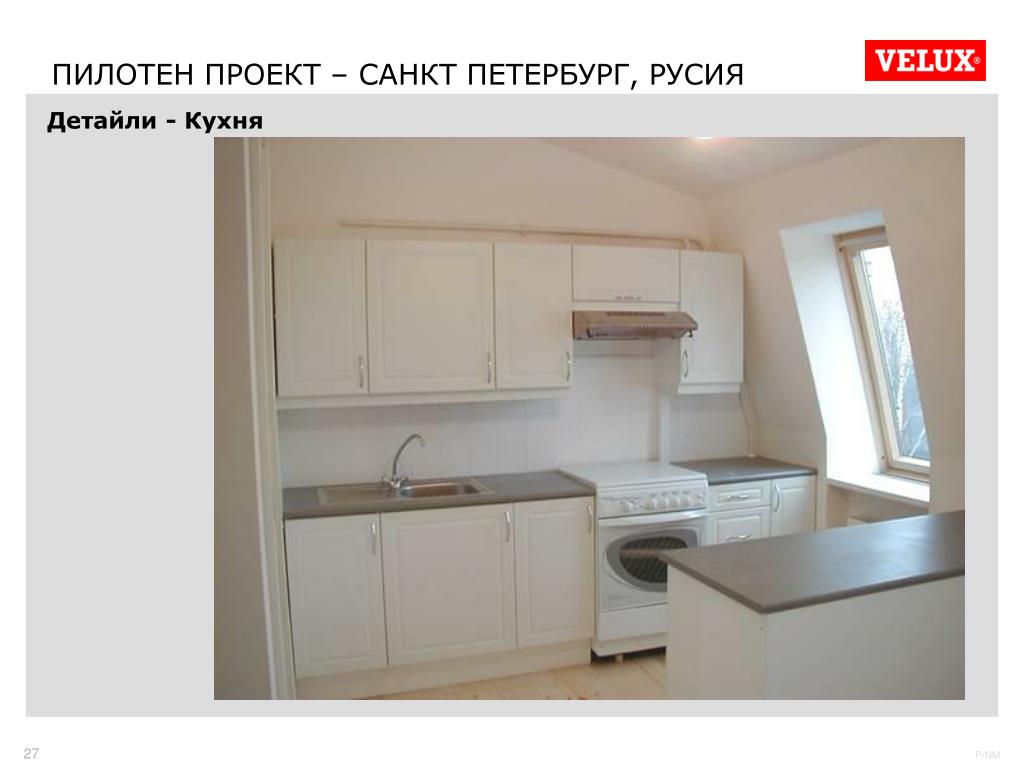

  27. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Детайли - Кухня

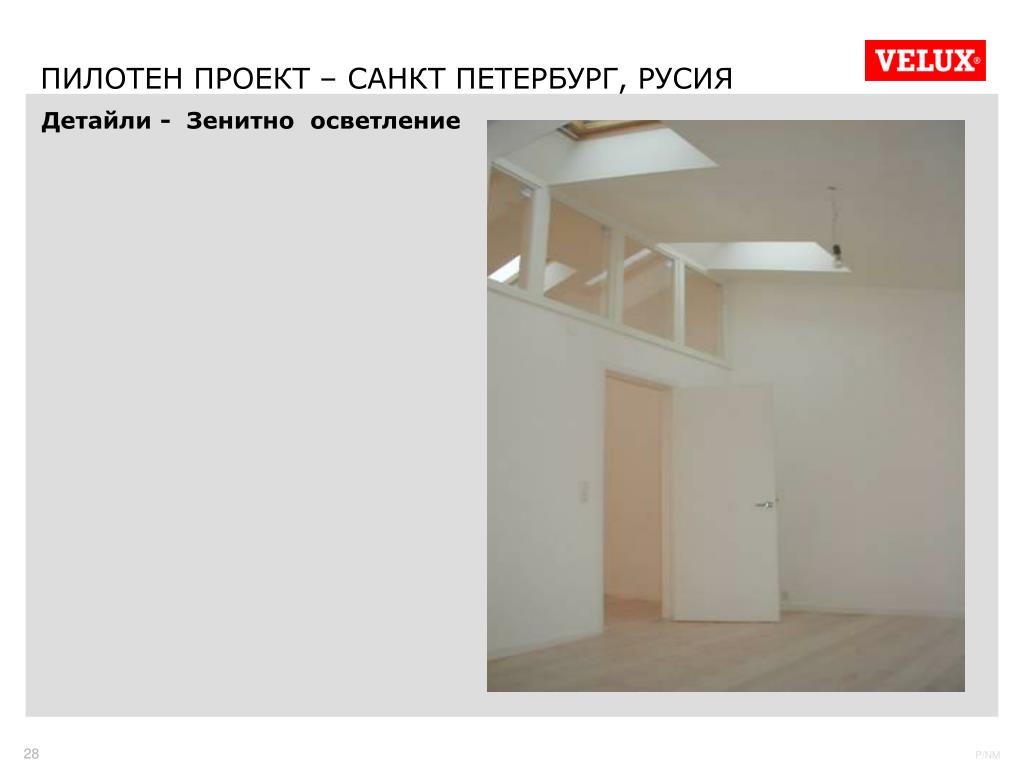

  28. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Детайли - Зенитно осветление

  29. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Обща информация за проекта Мансарден етаж: Площ на покрива: Жилищна площ: Общо за 5те етажа: Жилищна площ преди: Жилищна площ след: Увеличение: Обем преди: Обем след: Увеличение: 676 m2 570 m2 2.850 m2 3.349 m2 18 % 6.954 m3 8.451 m3 22 % Коефициенти термална трансмисия: Преди След Покрив Външна стена U = 0,77 0,14 (W/m2 K) U = 0,72 0,27 (W/m2 K)

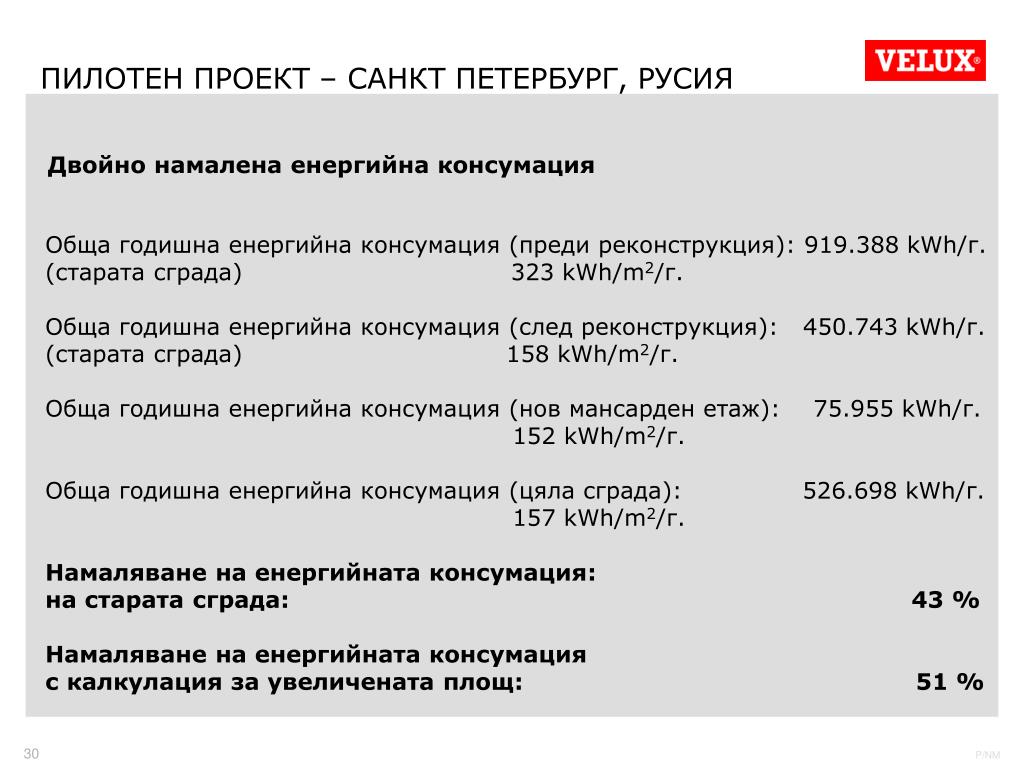

  30. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Двойно намалена енергийна консумация Обща годишна енергийна консумация (преди реконструкция): 919.388 kWh/г. (старата сграда) 323 kWh/m2/г. Обща годишна енергийна консумация (след реконструкция): 450.743 kWh/г. (старата сграда) 158 kWh/m2/г. Обща годишна енергийна консумация (нов мансарден етаж): 75.955 kWh/г. 152 kWh/m2/г. Обща годишна енергийна консумация (цяла сграда): 526.698 kWh/г. 157 kWh/m2/г. Намаляване на енергийната консумация: на старата сграда:43 % Намаляване на енергийната консумация с калкулация за увеличената площ: 51 %

  31. ПИЛОТЕН ПРОЕКТ – САНКТ ПЕТЕРБУРГ, РУСИЯ Постигнати резултати • Нов покривен етаж • Обновяване на ВиК • Нова инсталация за отопление и воден резервоар • Нови водомери и топломери • Монтирани термостати във всеки апартамент • Подновени стълби и фасада • Реновирани балкони на долните етажи • Подменени прозорци • Нова домофонна система • Реновиране на общи площи

  32. ДРУГИ РЕАЛИЗИРАНИ ПРОЕКТИ: ВИМСИ, ЕСТОНИЯ Екстериор преди след

  33. ДРУГИ РЕАЛИЗИРАНИ ПРОЕКТИ: ВИМСИ, ЕСТОНИЯ Интериор

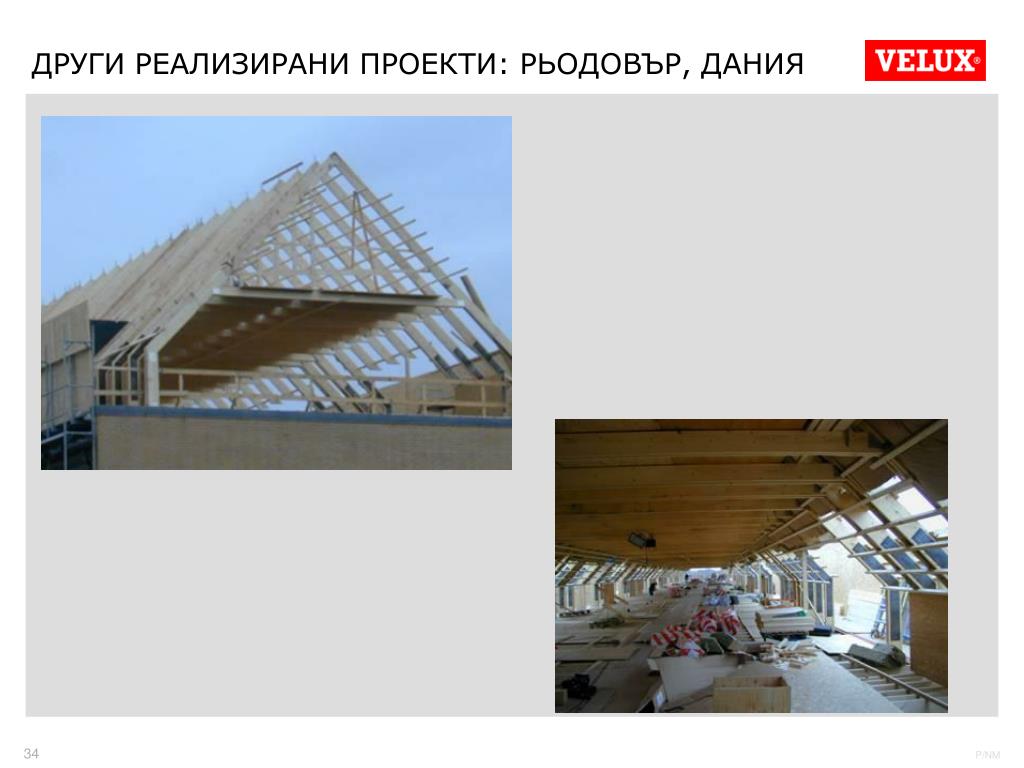

  34. ДРУГИ РЕАЛИЗИРАНИ ПРОЕКТИ: РЬОДОВЪР, ДАНИЯ

  35. ДРУГИ РЕАЛИЗИРАНИ ПРОЕКТИ: РЙОДОВЪР, ДАНИЯ MASTER TEXT

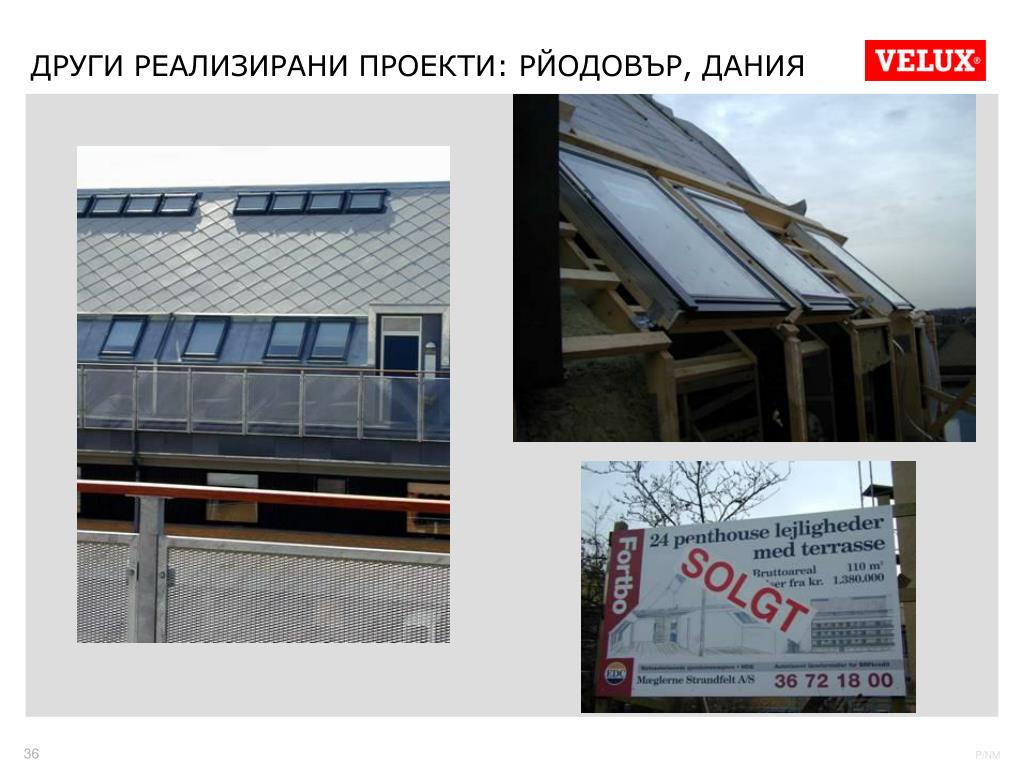

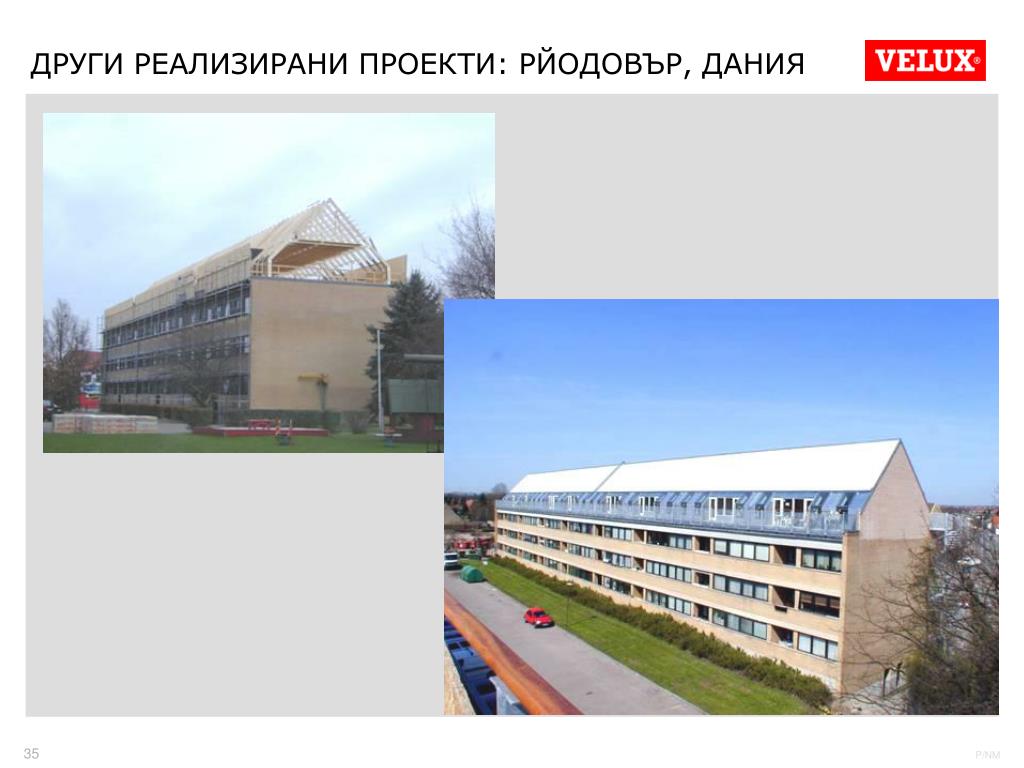

  36. ДРУГИ РЕАЛИЗИРАНИ ПРОЕКТИ: РЙОДОВЪР, ДАНИЯ

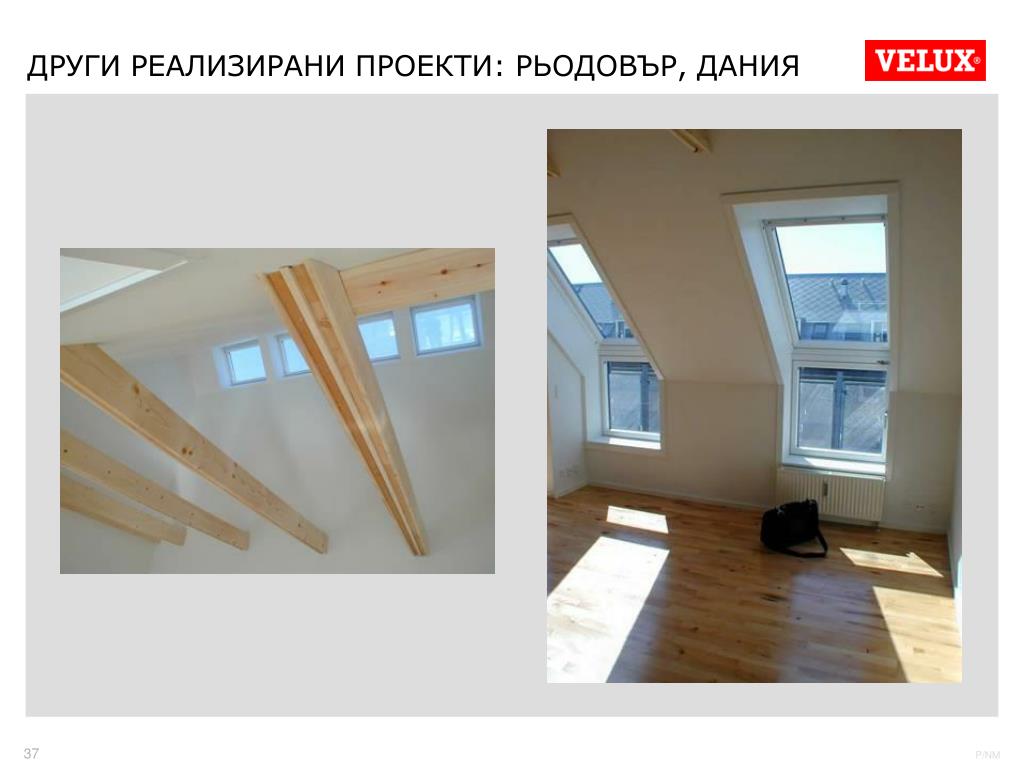

  37. ДРУГИ РЕАЛИЗИРАНИ ПРОЕКТИ: РЬОДОВЪР, ДАНИЯ

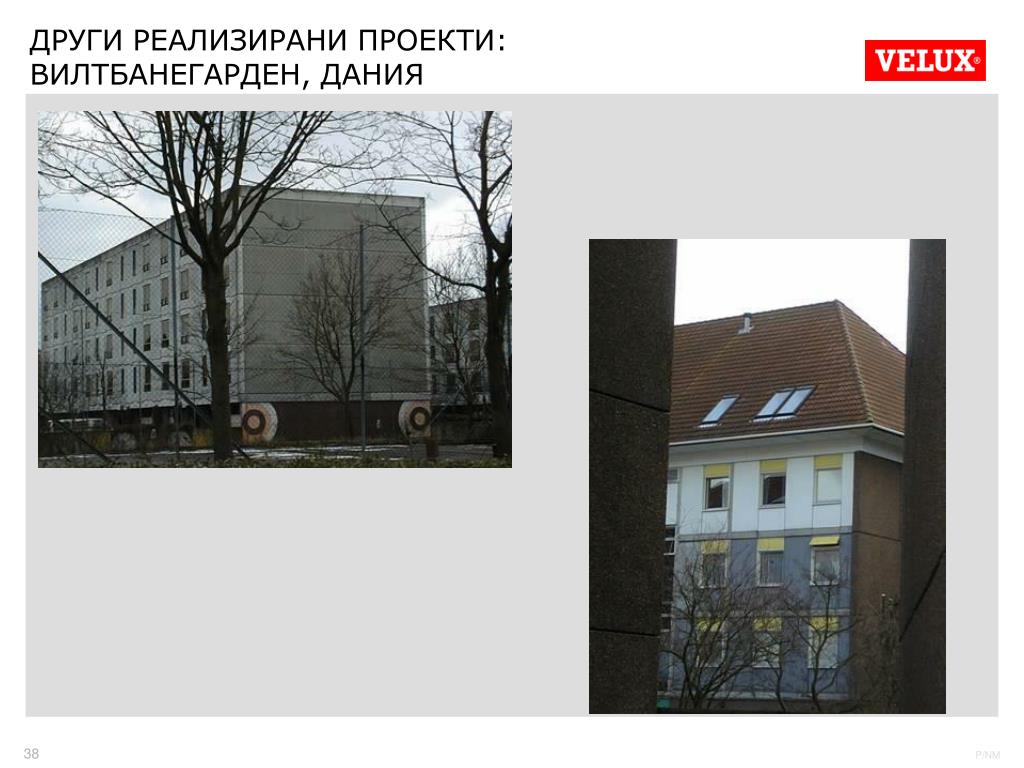

  38. ДРУГИ РЕАЛИЗИРАНИ ПРОЕКТИ: ВИЛТБАНЕГАРДЕН, ДАНИЯ

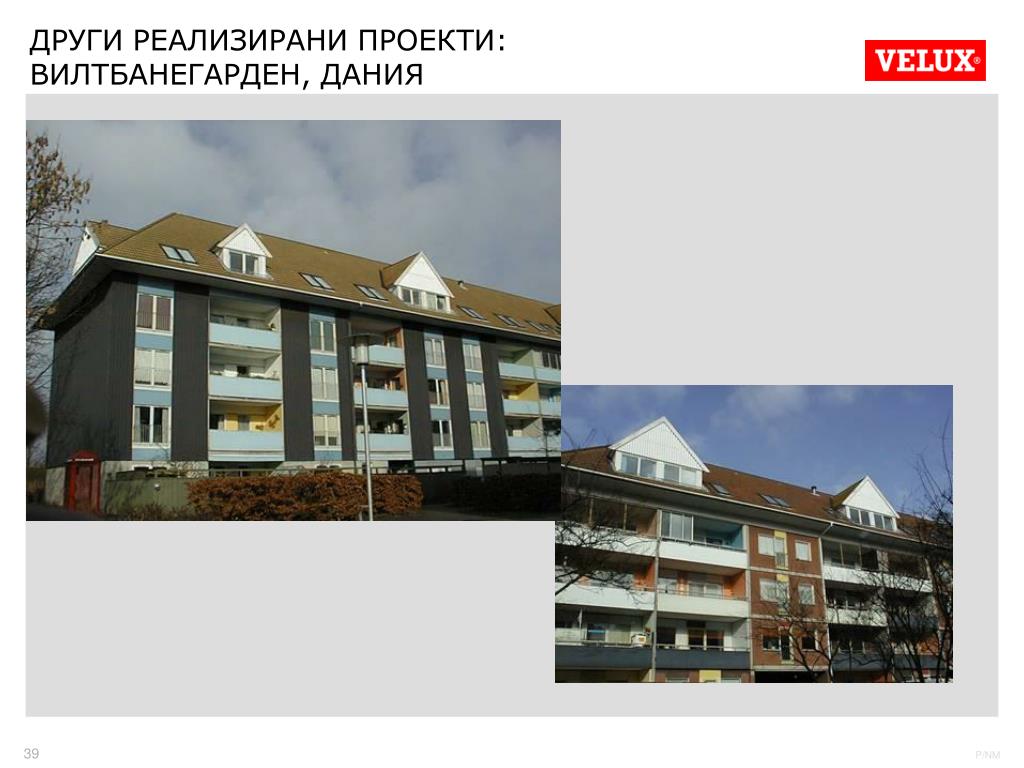

  39. ДРУГИ РЕАЛИЗИРАНИ ПРОЕКТИ: ВИЛТБАНЕГАРДЕН, ДАНИЯ

  40. ДРУГИ РЕАЛИЗИРАНИ ПРОЕКТИ: ВИЛТБАНЕГАРДЕН, ДАНИЯ

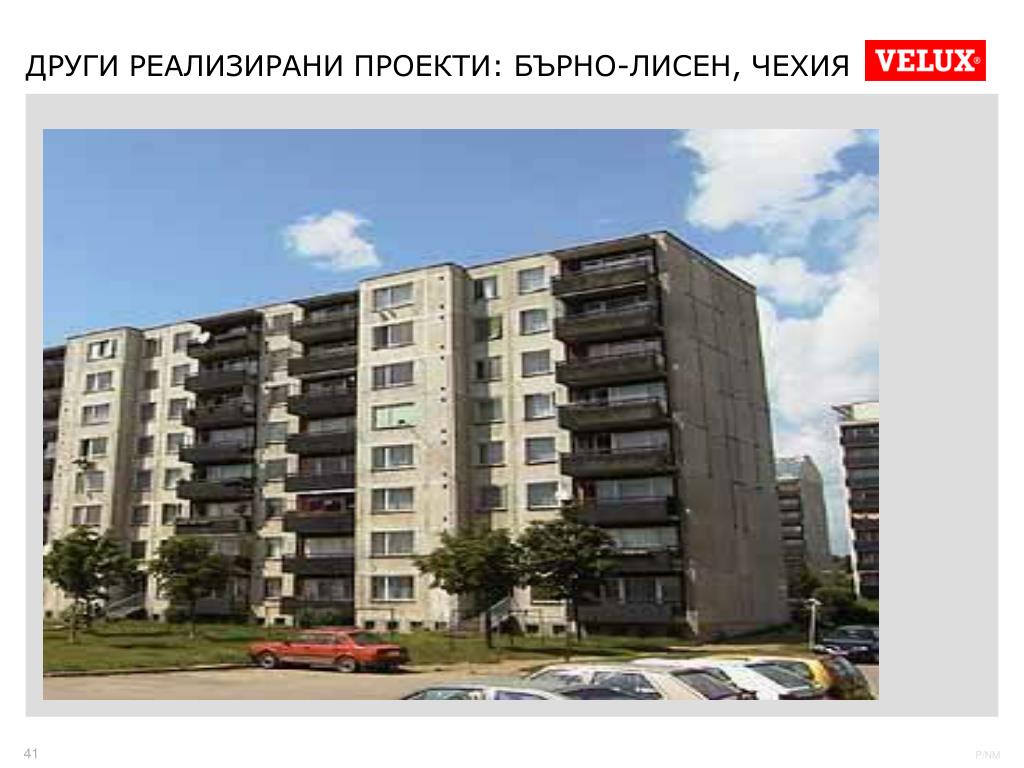

  41. ДРУГИ РЕАЛИЗИРАНИ ПРОЕКТИ: БЪРНО-ЛИСЕН, ЧЕХИЯ

  42. ДРУГИ РЕАЛИЗИРАНИ ПРОЕКТИ: БЪРНО-ЛИСЕН, ЧЕХИЯ

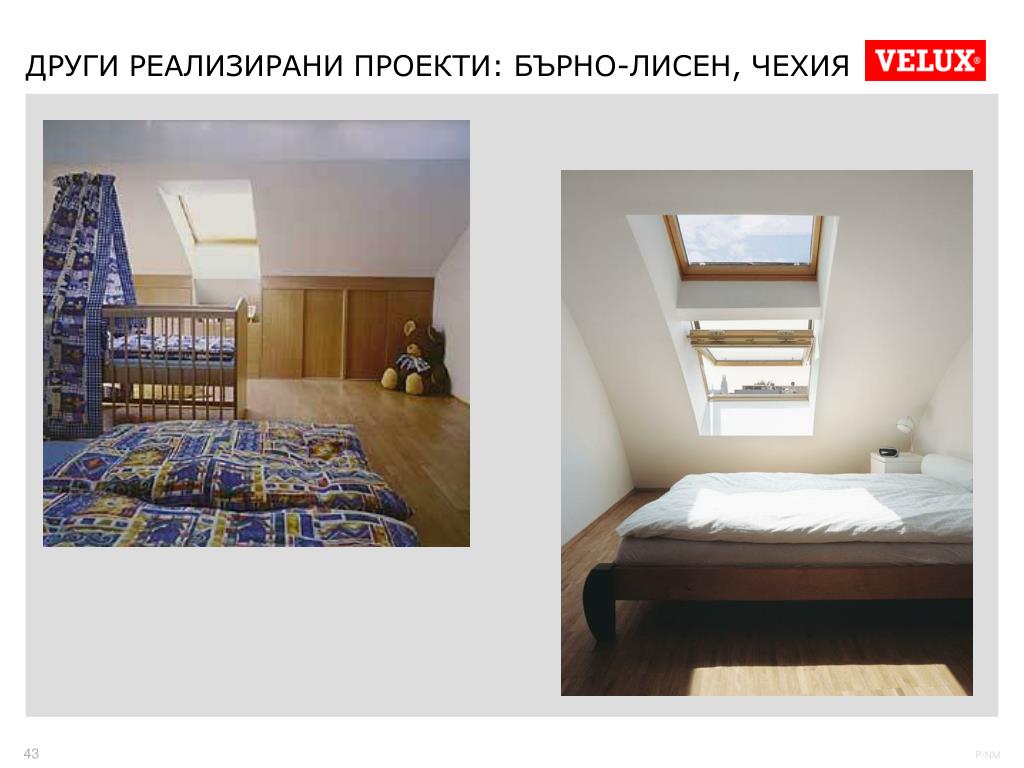

  43. ДРУГИ РЕАЛИЗИРАНИ ПРОЕКТИ: БЪРНО-ЛИСЕН, ЧЕХИЯ

  44. ЦЕЛ И МИСИЯ Днес ние в Европейския съюз прекарваме 90% от времето си в затворени помещения. Голям процент от тези сгради не предоставят здравословен микроклимат. До 2020г. в ЕС се приготвя пакет от мерки, които касаят енергийната политика. Всички членове на Съюза ще трябва да намалят потреблението на енергия и емисии на CO2с 20%. В допълнение на това, трябва да документират, че поне 20% от общото енергийно потребление идва от възобновими източници.

  45. ЦЕЛ И МИСИЯ VELUX Group взе решение да играе активна роля в проектирането и развитието на екологични сгради. MODEL HOME 2020 включва изграждането на 6 проекта, които да функционират в реални условия при различни климатични, културни и архитектурни условия. Нашата визия е да създадем сгради, които осигуряват оптимален микроклимат за живот и положителен енергиен баланс.

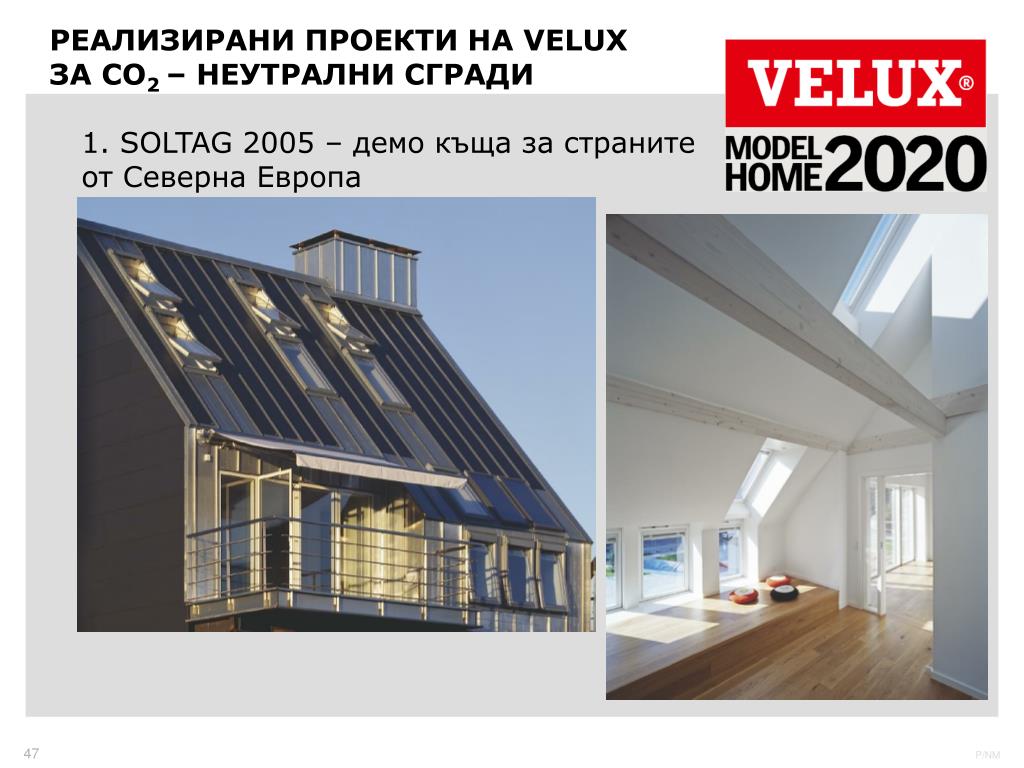

  46. РЕАЛИЗИРАНИ ПРОЕКТИ НА VELUX ЗА CO2 – НЕУТРАЛНИ СГРАДИ 1. SOLTAG 2005 – демо къща за страните от Северна Европа

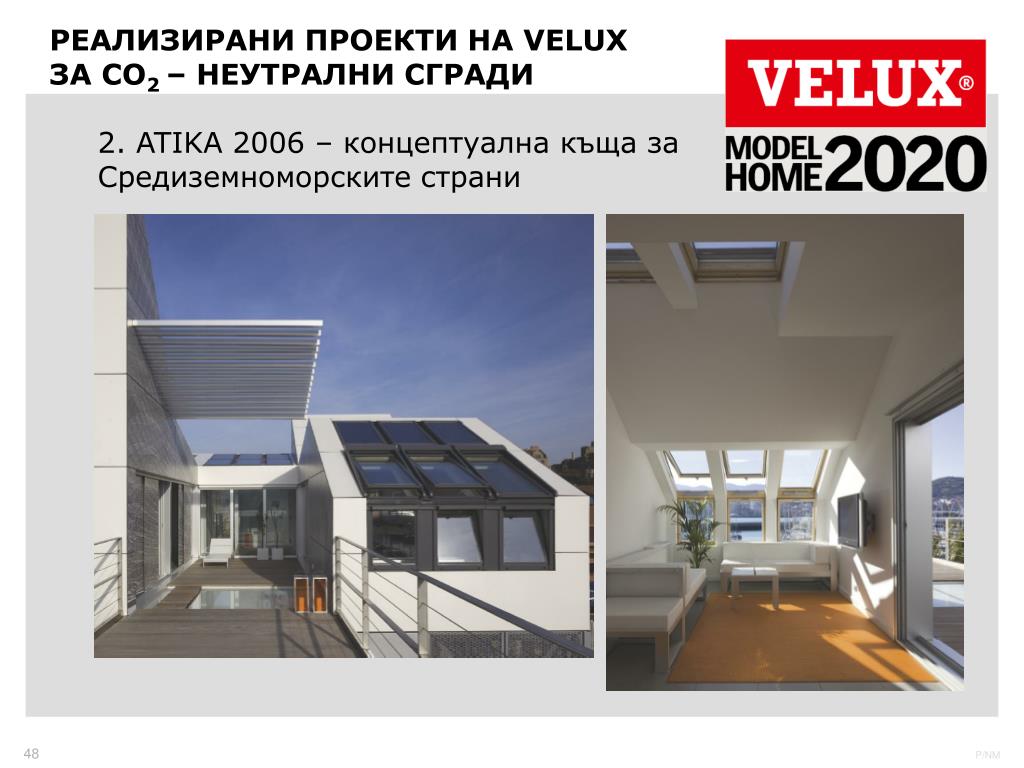

  47. РЕАЛИЗИРАНИ ПРОЕКТИ НА VELUX ЗА CO2 – НЕУТРАЛНИ СГРАДИ 2. ATIKA 2006 – концептуална къща за Средиземноморските страни

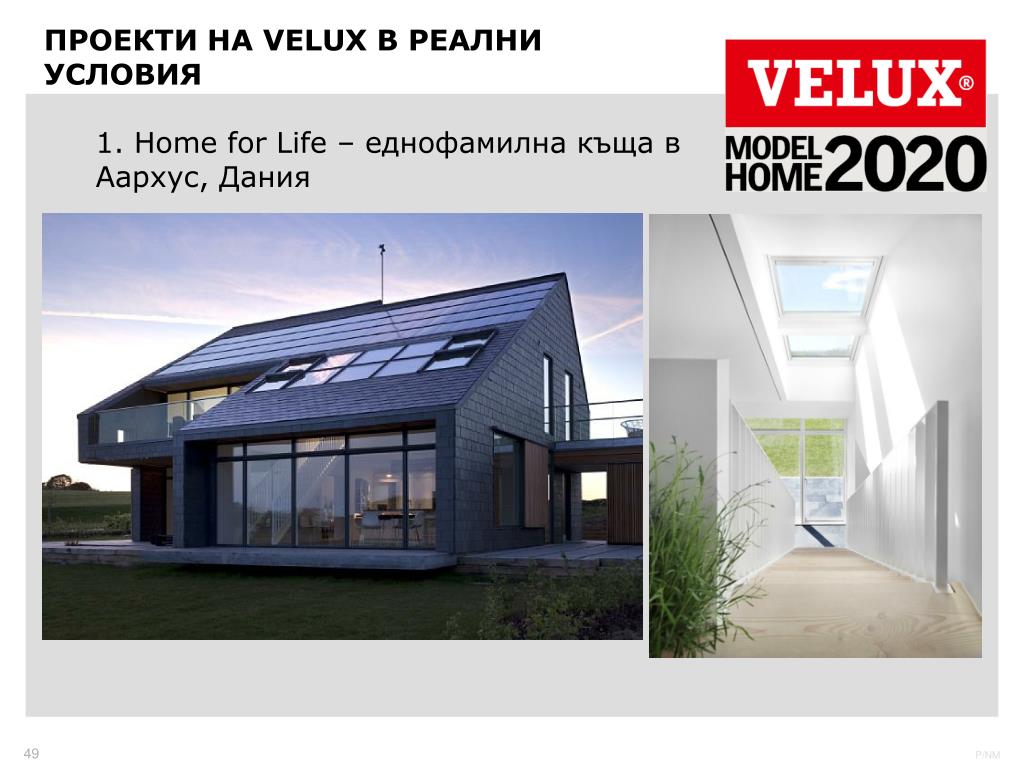

  48. ПРОЕКТИ НА VELUX В РЕАЛНИ УСЛОВИЯ 1. Home for Life – еднофамилна къща в Аархус, Дания

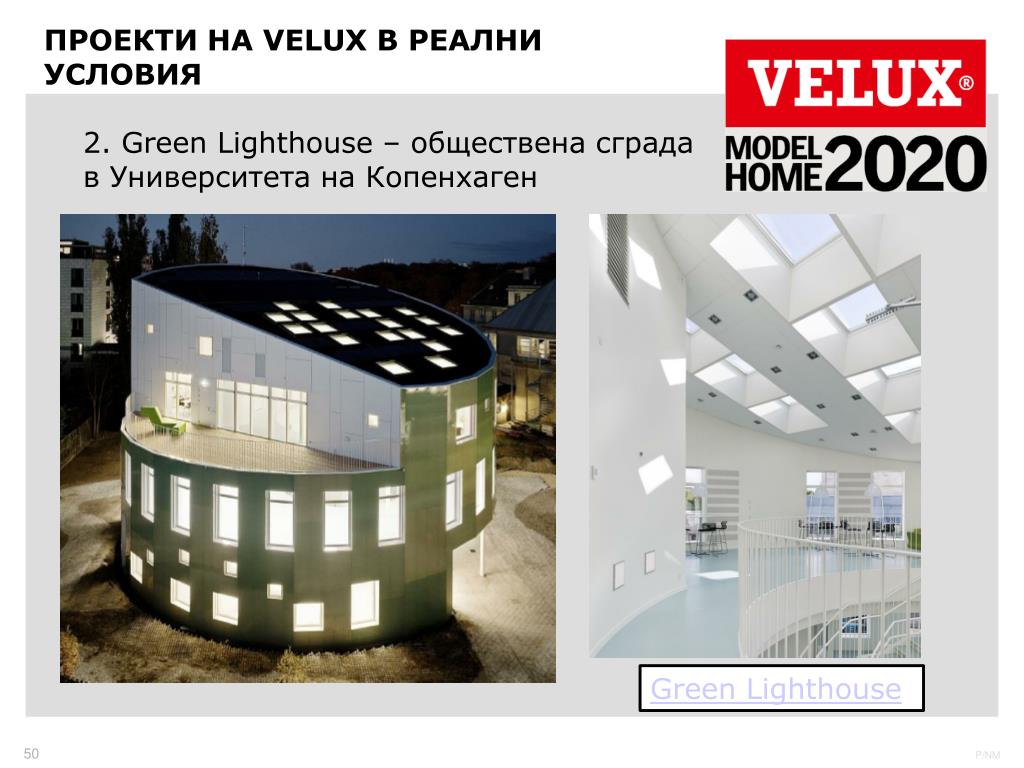

  49. ПРОЕКТИ НА VELUX В РЕАЛНИ УСЛОВИЯ 2. Green Lighthouse – обществена сграда в Университета на Копенхаген Green Lighthouse
