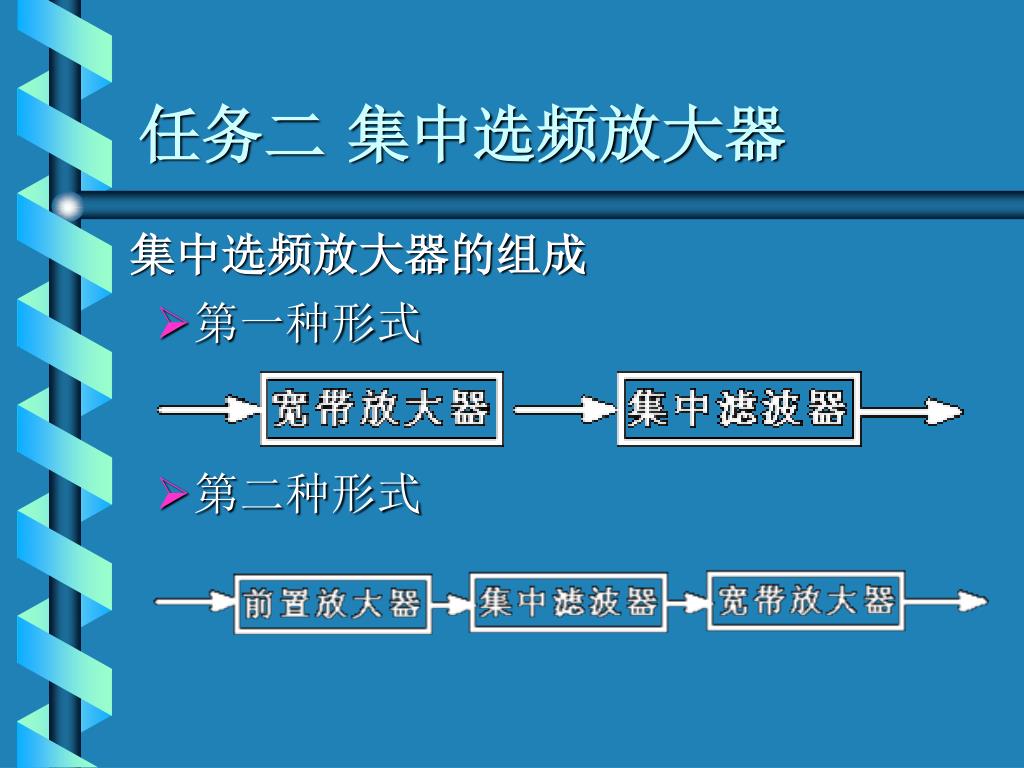

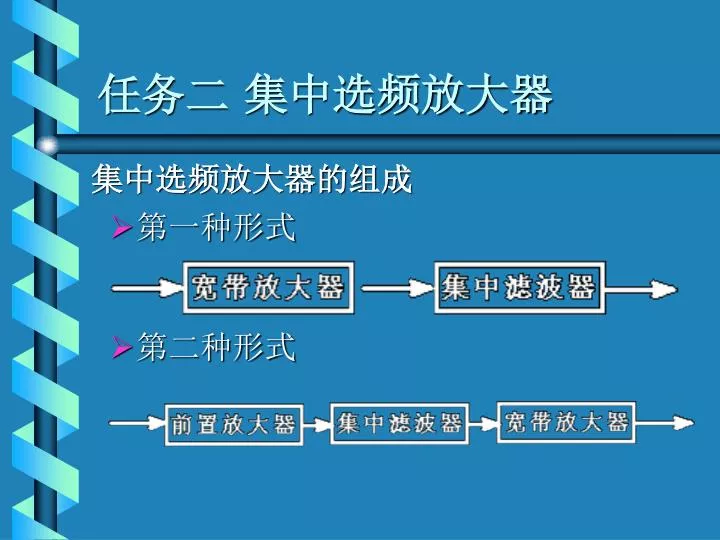

slide1

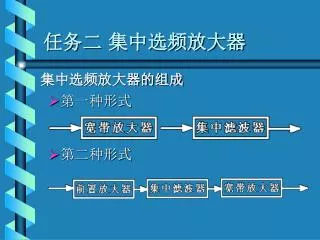

任务二 集中选频放大器

集中选频放大器的组成

  • 第一种形式
  • 第二种形式

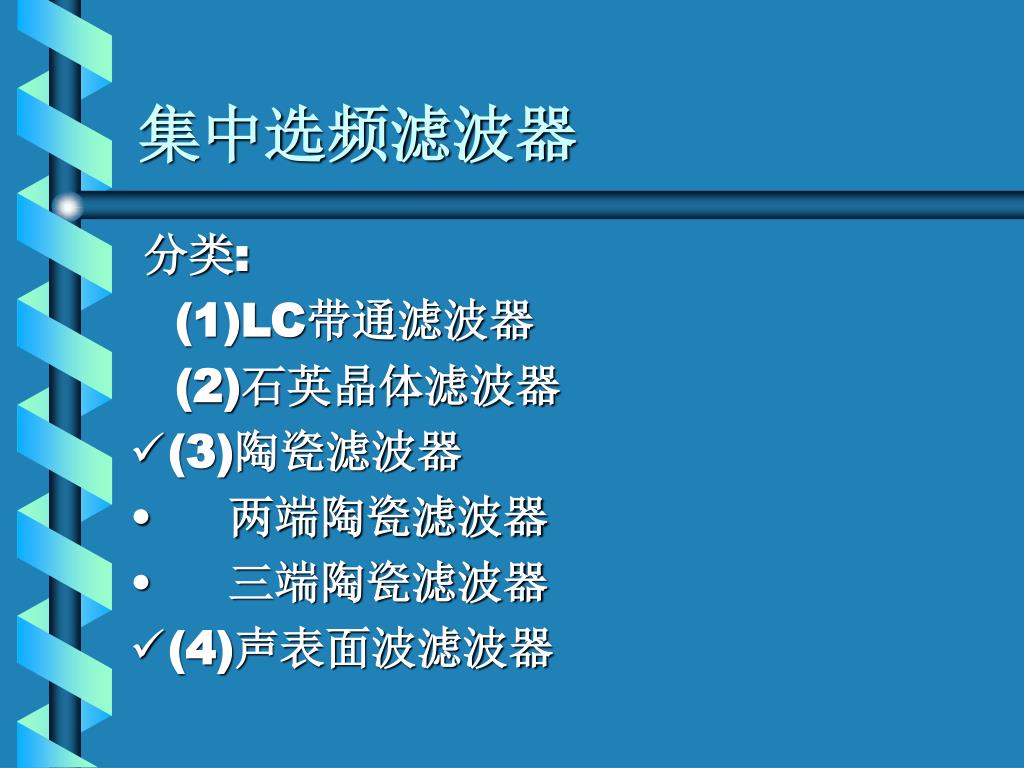

slide2
集中选频滤波器

分类:

(1)LC带通滤波器

(2)石英晶体滤波器

  • (3)陶瓷滤波器
  • 两端陶瓷滤波器

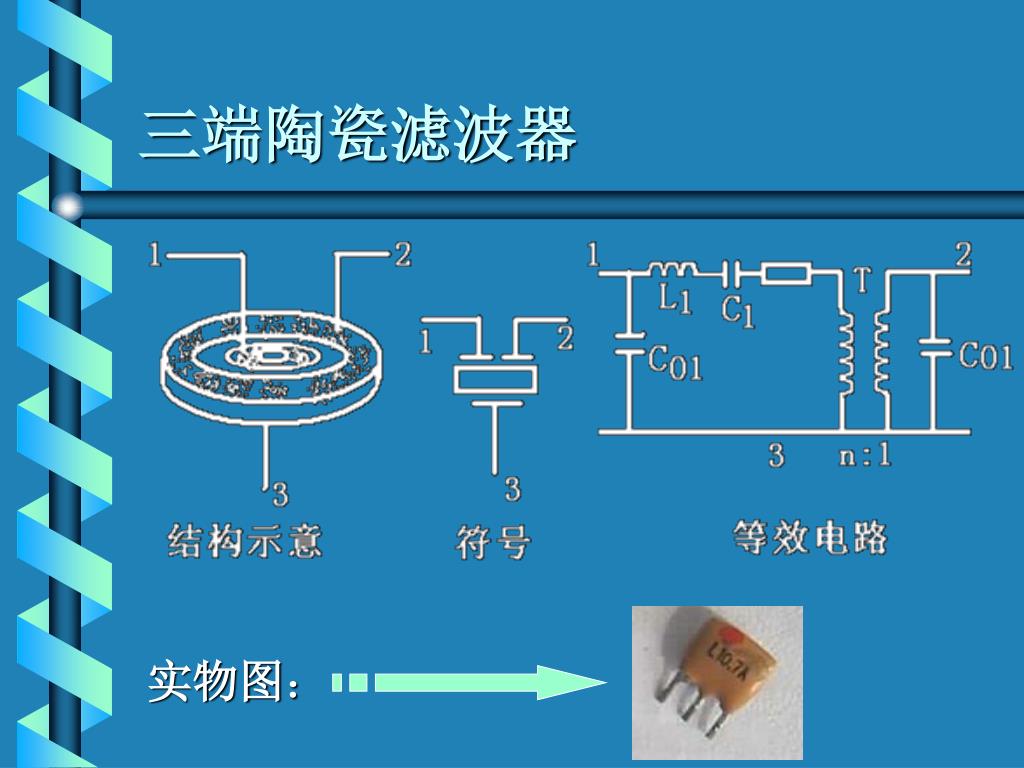

  • 三端陶瓷滤波器
  • (4)声表面波滤波器
slide3

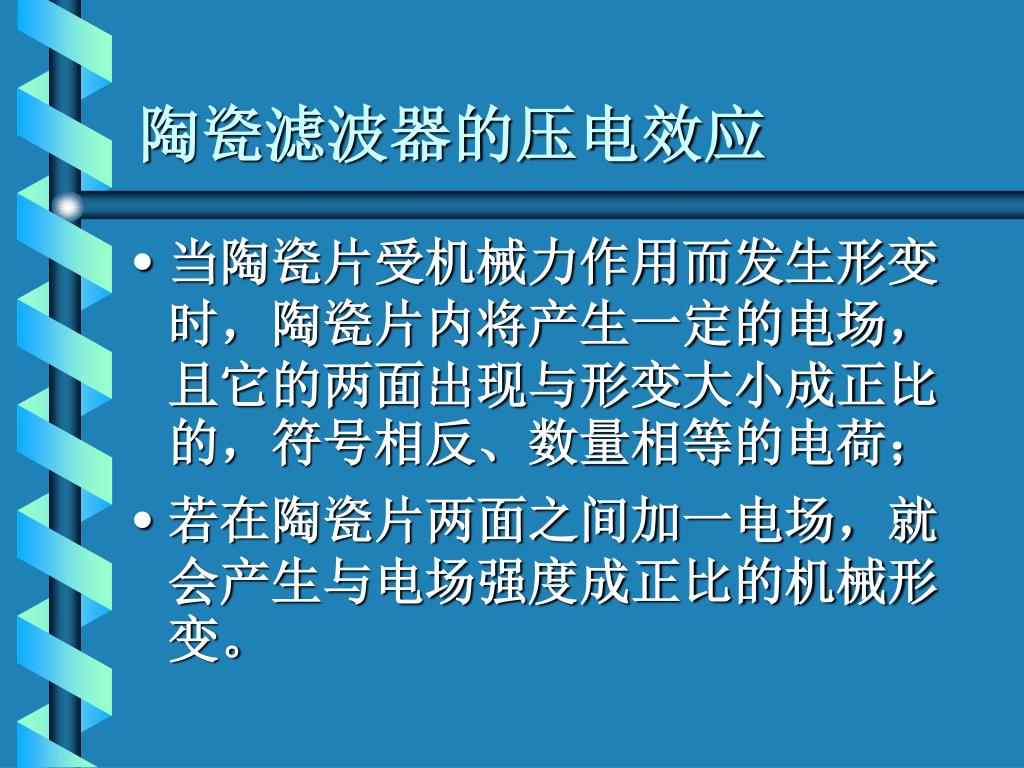

陶瓷滤波器的压电效应
  • 当陶瓷片受机械力作用而发生形变时,陶瓷片内将产生一定的电场,且它的两面出现与形变大小成正比的,符号相反、数量相等的电荷;
  • 若在陶瓷片两面之间加一电场,就会产生与电场强度成正比的机械形变。

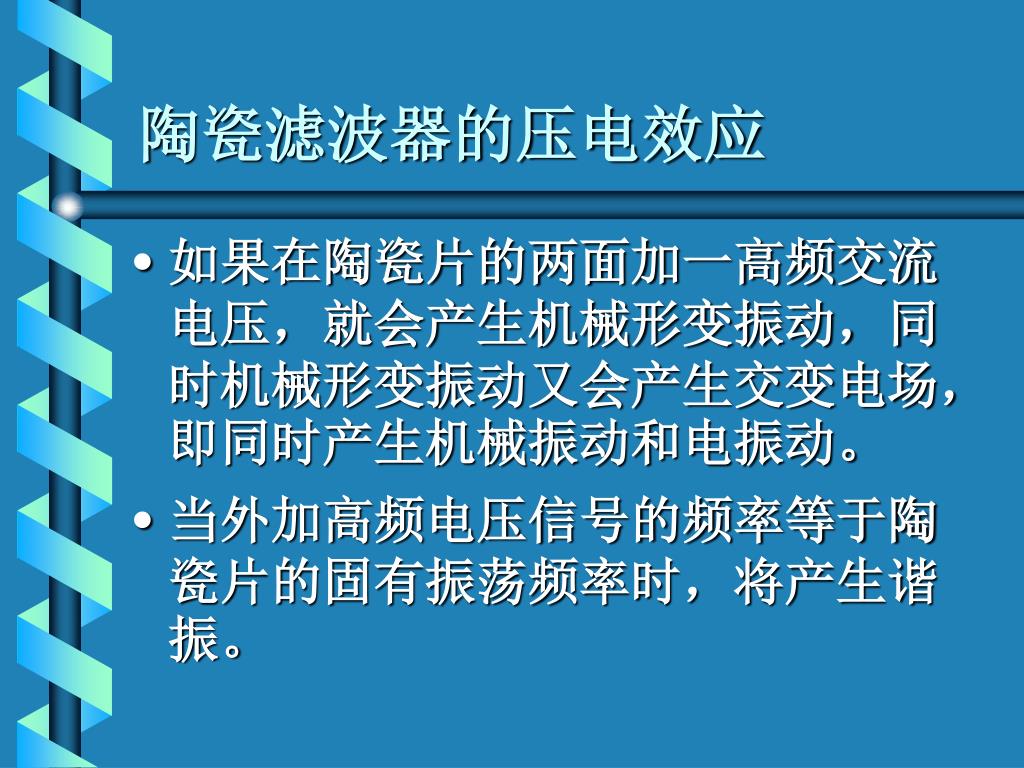

slide4
陶瓷滤波器的压电效应
  • 如果在陶瓷片的两面加一高频交流电压,就会产生机械形变振动,同时机械形变振动又会产生交变电场,即同时产生机械振动和电振动。
  • 当外加高频电压信号的频率等于陶瓷片的固有振荡频率时,将产生谐振。
slide5

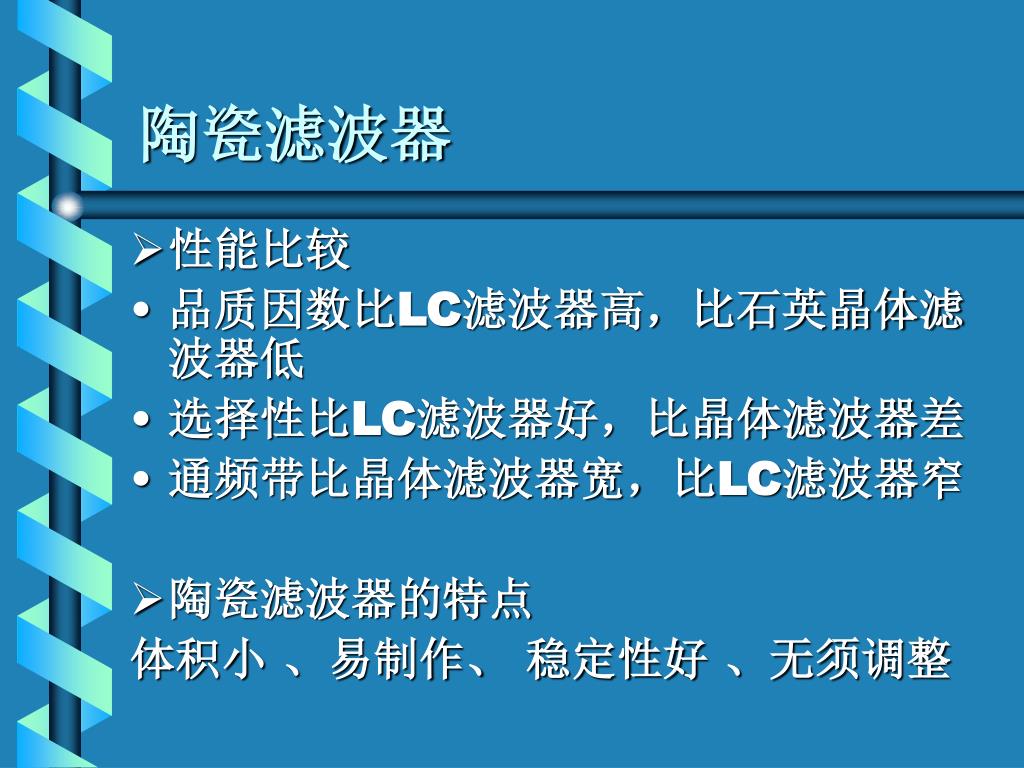

陶瓷滤波器
  • 性能比较
  • 品质因数比LC滤波器高,比石英晶体滤波器低
  • 选择性比LC滤波器好,比晶体滤波器差
  • 通频带比晶体滤波器宽,比LC滤波器窄
  • 陶瓷滤波器的特点

体积小 、易制作、 稳定性好 、无须调整

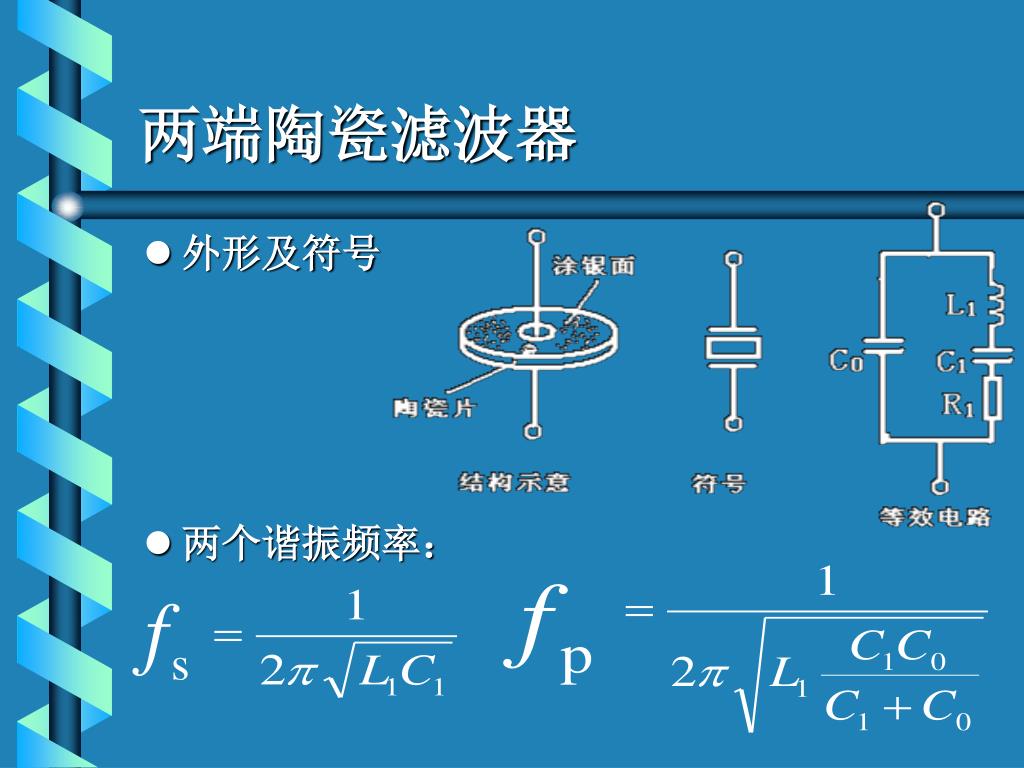

slide6
两端陶瓷滤波器
  • 外形及符号
  • 两个谐振频率:

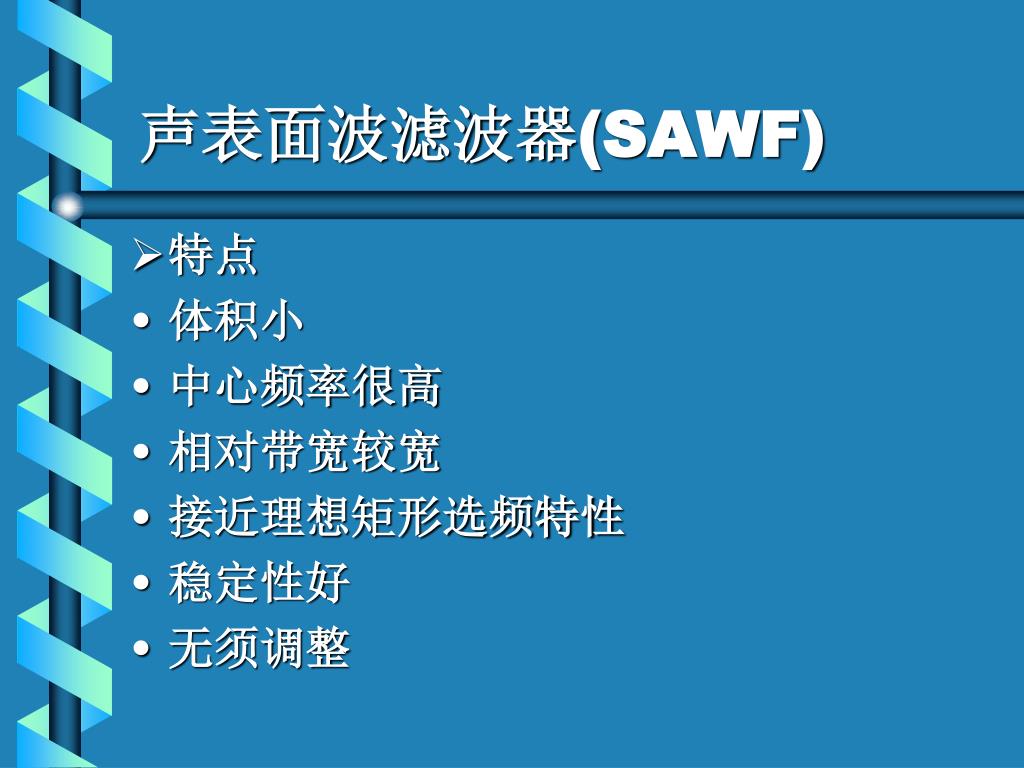

slide8

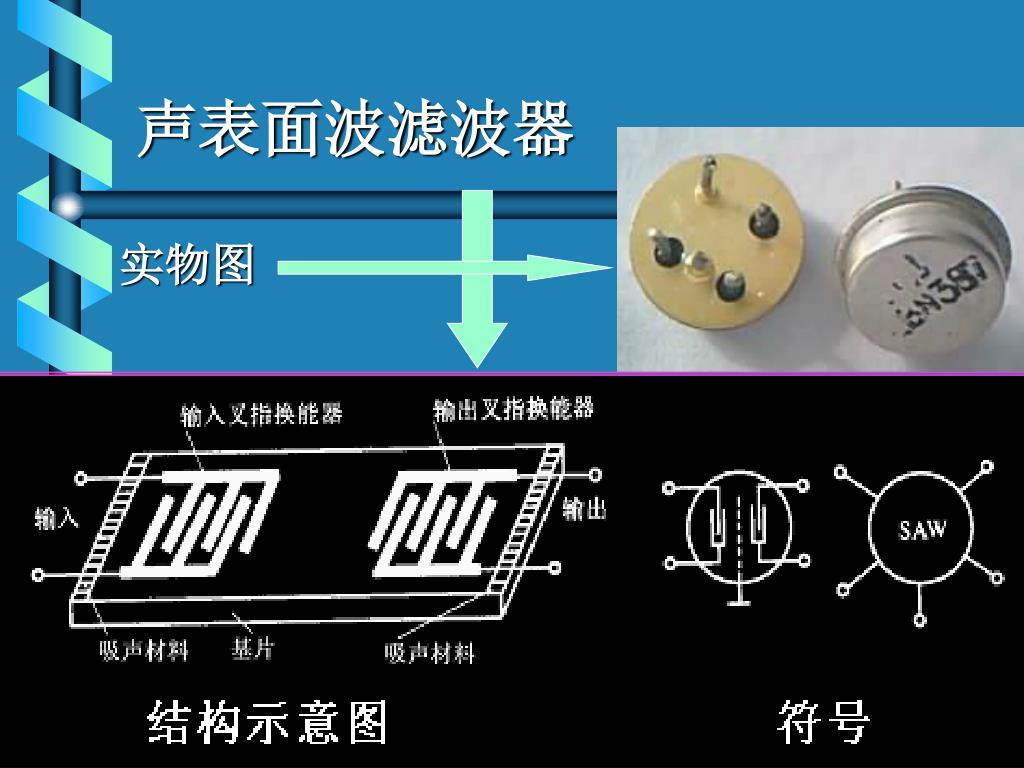

声表面波滤波器(SAWF)
  • 特点
  • 体积小
  • 中心频率很高
  • 相对带宽较宽
  • 接近理想矩形选频特性
  • 稳定性好
  • 无须调整
slide10

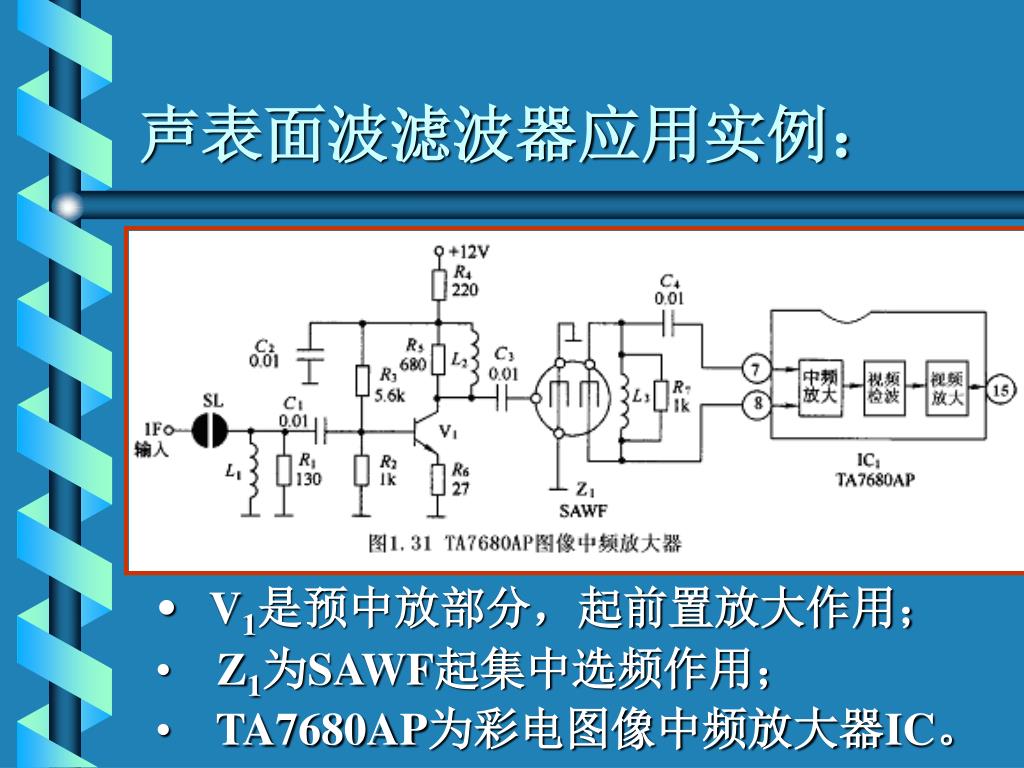

声表面波滤波器应用实例:
  • V1是预中放部分,起前置放大作用;
  • Z1为SAWF起集中选频作用;
  • TA7680AP为彩电图像中频放大器IC。

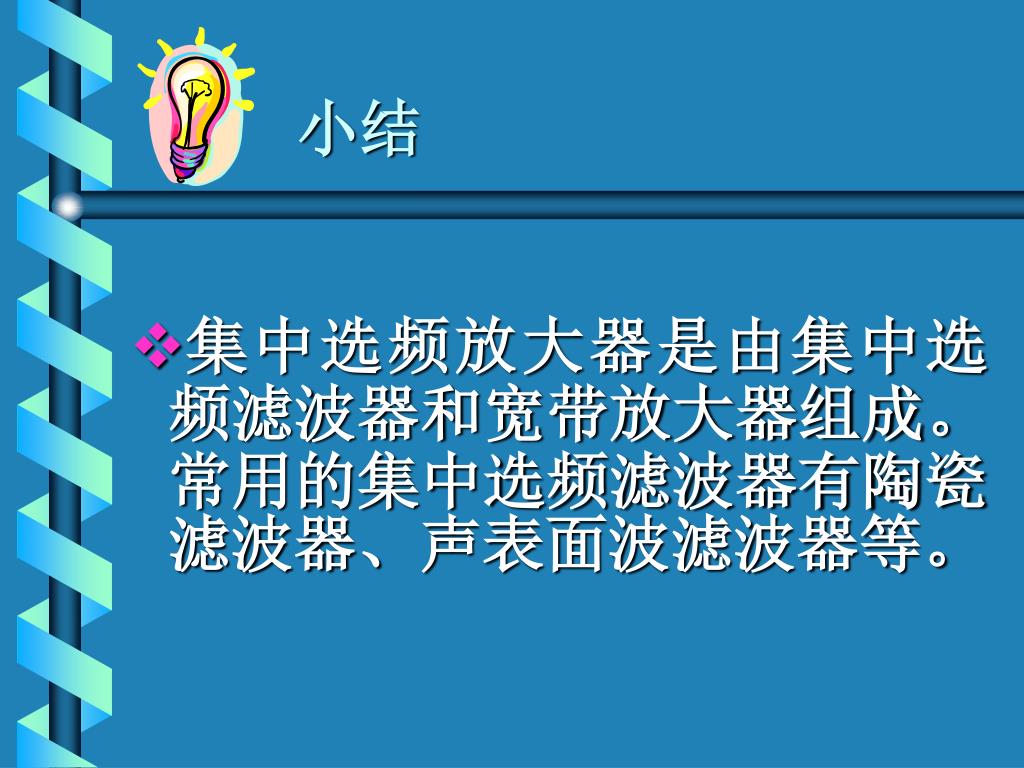

slide11
小结
  • 集中选频放大器是由集中选频滤波器和宽带放大器组成。常用的集中选频滤波器有陶瓷滤波器、声表面波滤波器等。
