ventilacion pulmonar1

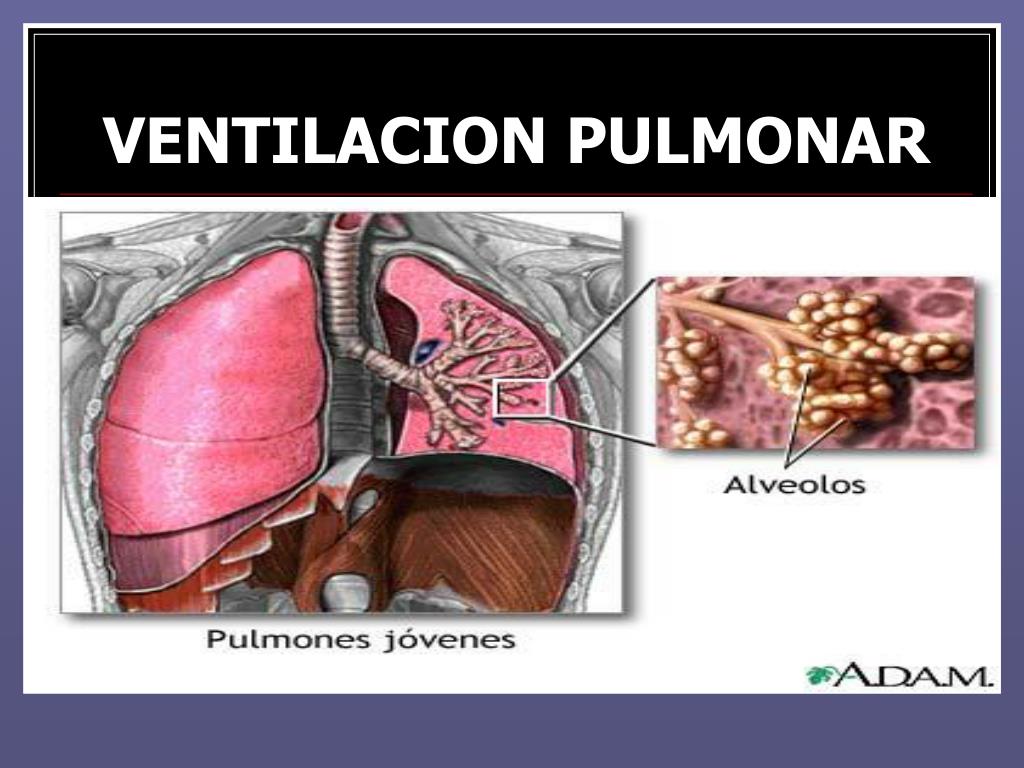

VENTILACION PULMONAR

FISICA MEDICA

DRA. MARIA ELENA G. DE ROJAS

funciones generales del sistema respiratorio

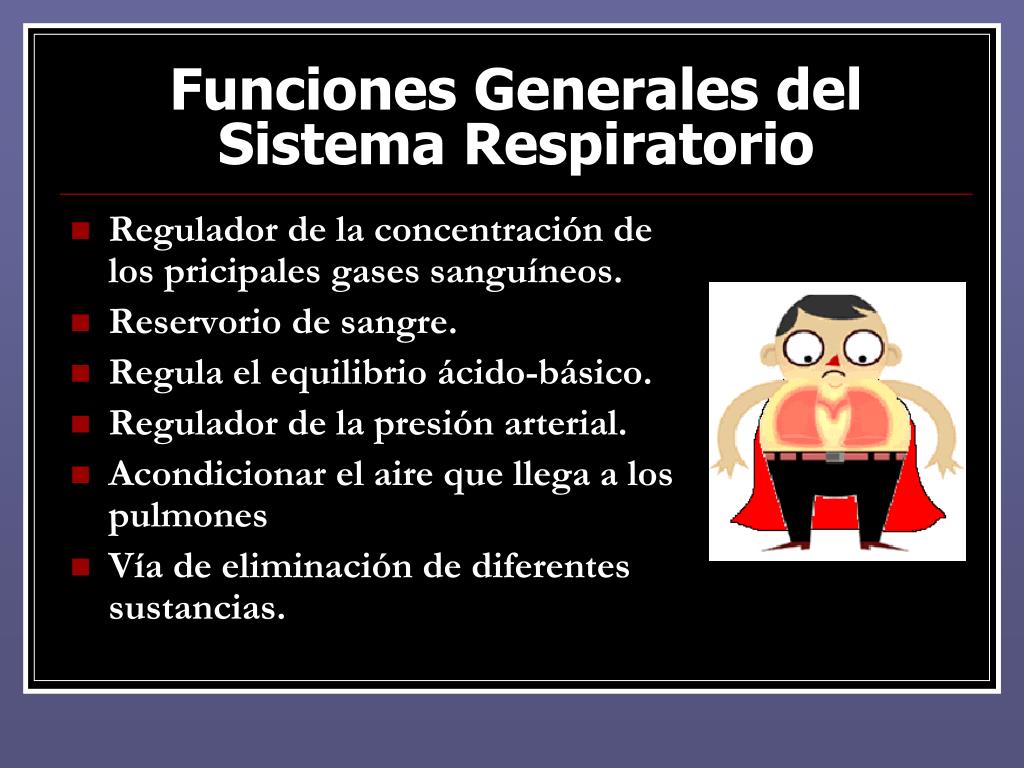

Funciones Generales del Sistema Respiratorio
  • Regulador de la concentración de los pricipales gases sanguíneos.
  • Reservorio de sangre.
  • Regula el equilibrio ácido-básico.
  • Regulador de la presión arterial.
  • Acondicionar el aire que llega a los pulmones
  • Vía de eliminación de diferentes sustancias.
anatom a descriptiva del sistema respiratorio
Anatomía Descriptiva del Sistema Respiratorio

Vías Aéreas

Vías Aéreas Superiores

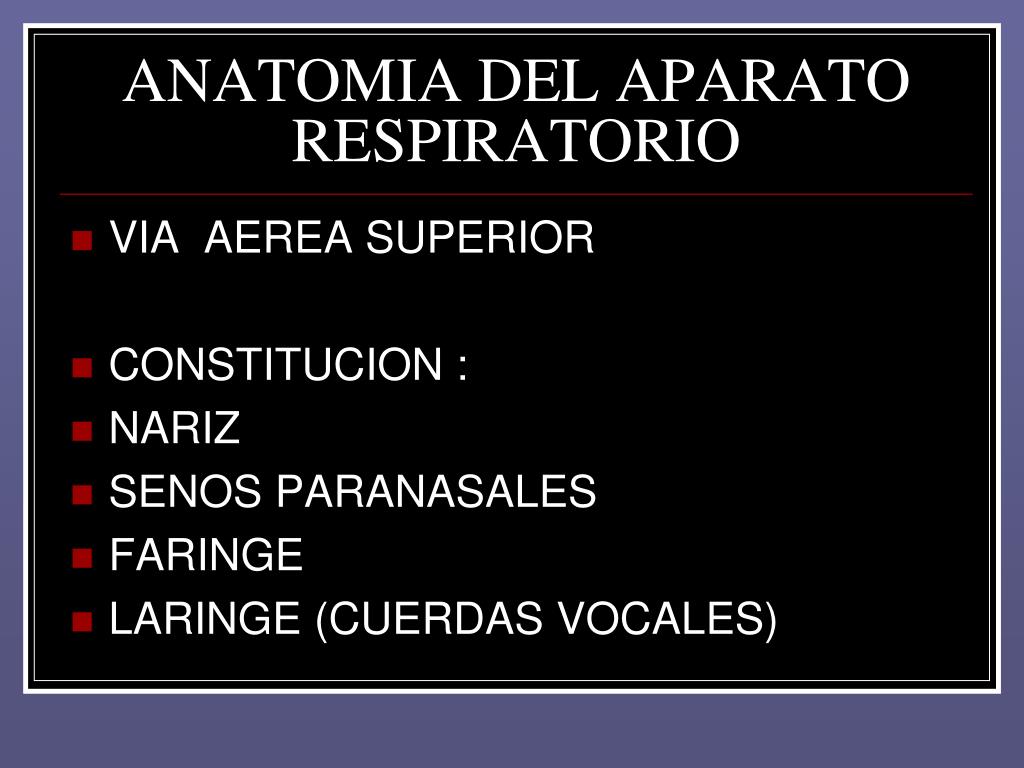

anatomia del aparato respiratorio
ANATOMIA DEL APARATO RESPIRATORIO
  • VIA AEREA SUPERIOR
  • CONSTITUCION :
  • NARIZ
  • SENOS PARANASALES
  • FARINGE
  • LARINGE (CUERDAS VOCALES)

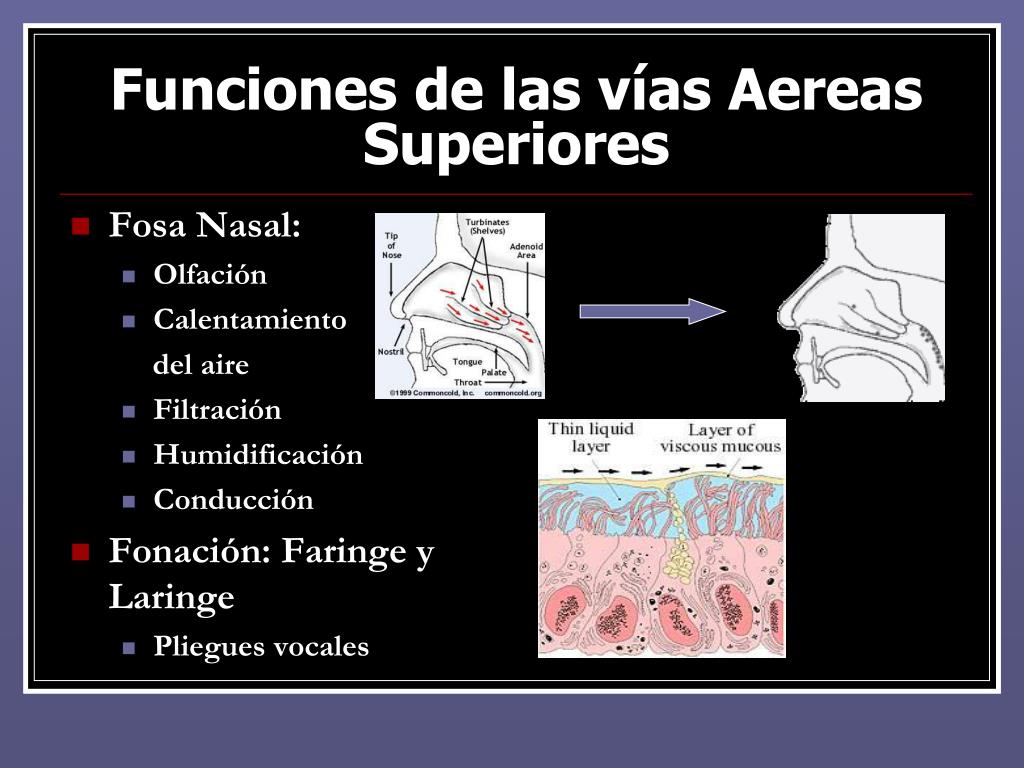

funciones de las v as aereas superiores
Funciones de las vías Aereas Superiores
  • Fosa Nasal:
    • Olfación
    • Calentamiento

del aire

    • Filtración
    • Humidificación
    • Conducción
  • Fonación: Faringe y Laringe
    • Pliegues vocales
los musculos de la ventilacion

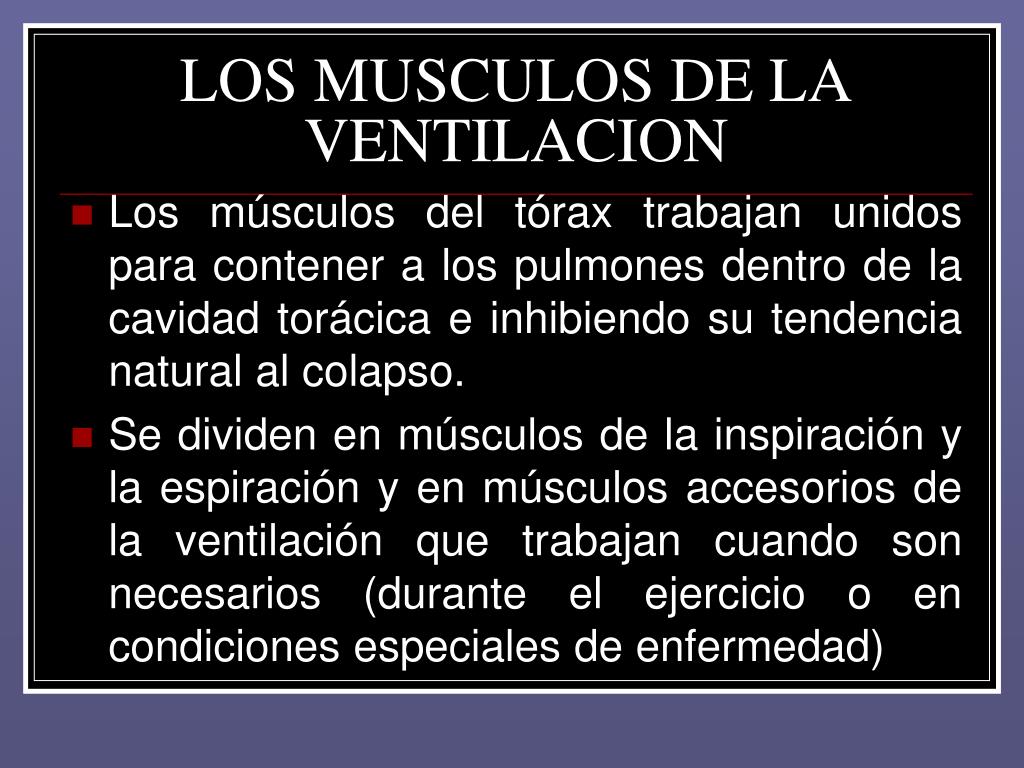

LOS MUSCULOS DE LA VENTILACION
  • Los músculos del tórax trabajan unidos para contener a los pulmones dentro de la cavidad torácica e inhibiendo su tendencia natural al colapso.
  • Se dividen en músculos de la inspiración y la espiración y en músculos accesorios de la ventilación que trabajan cuando son necesarios (durante el ejercicio o en condiciones especiales de enfermedad)
musculos de la inspiracion
MUSCULOS DE LA INSPIRACION
  • Diafragma *
  • Músculos intercostales externos*
  • Esternocleidomastoideo
  • Serrato anterior
  • Escalenos anterior, posterior y medio
  • Pectorales mayor y menor

*son usados en la respiración normal

funci n de los musculos de la inspiracion

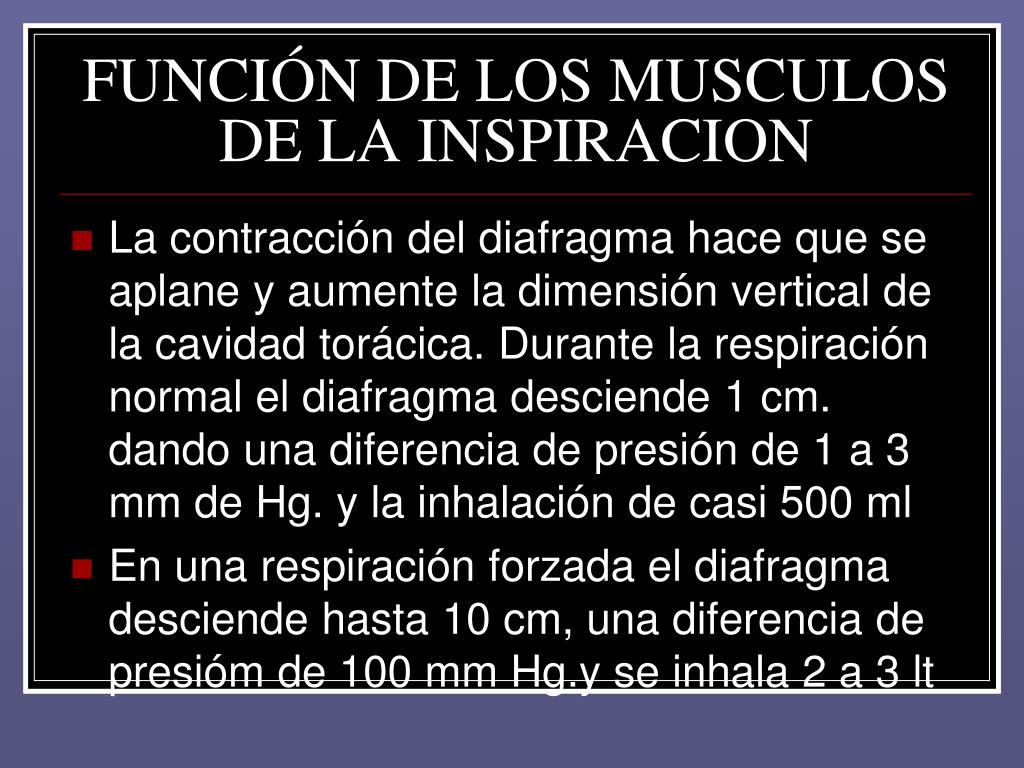

FUNCIÓN DE LOS MUSCULOS DE LA INSPIRACION
  • La contracción del diafragma hace que se aplane y aumente la dimensión vertical de la cavidad torácica. Durante la respiración normal el diafragma desciende 1 cm. dando una diferencia de presión de 1 a 3 mm de Hg. y la inhalación de casi 500 ml
  • En una respiración forzada el diafragma desciende hasta 10 cm, una diferencia de presióm de 100 mm Hg.y se inhala 2 a 3 lt
funci n de los musculos de la inspiracion1
FUNCIÓN DE LOS MUSCULOS DE LA INSPIRACION
  • Al contraerse el diafragma y aumentar el tamaño global de la cavidad torácica también se incrementa el de la cavidad pleural con lo que la presión intrapleural se reduce de 756 mm Hg a 754 mm de Hg si la presión atmosférica es de 760 mm Hg
musculos de la espiracion
MUSCULOS DE LA ESPIRACION
  • Rectos abdominales
  • Transversos abdominales
  • Oblicuos internos
  • Oblicuos externos
  • Intercostales internos
funci n de los musculos espiratorios
FUNCIÓN DE LOS MUSCULOS ESPIRATORIOS
  • La espiración se inicia cuando se relajan los músculos auxiliares de la inspiración. Al hacerlo el diafragma se mueve en dirección superior a causa de su elasticidad. Este movimiento reduce las dimensiones vertical y anteroposterior de la cavidad toracica y con ello el volumen pulmonar .
  • La espiración se vuelve activa durante la respiración forzada.

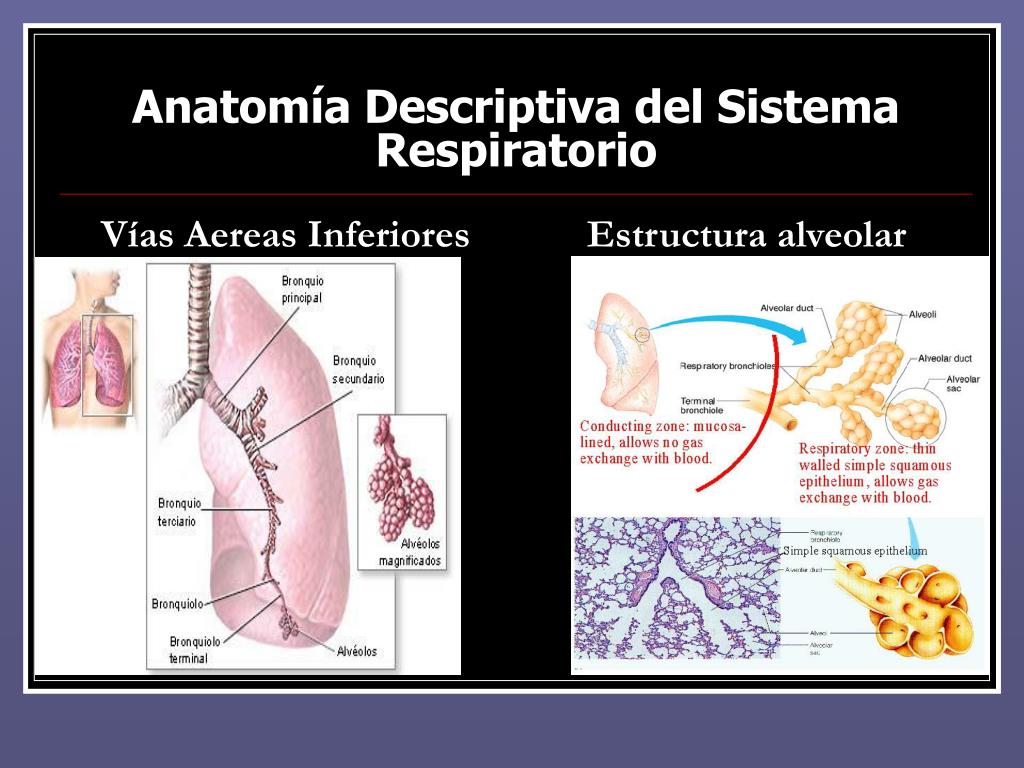

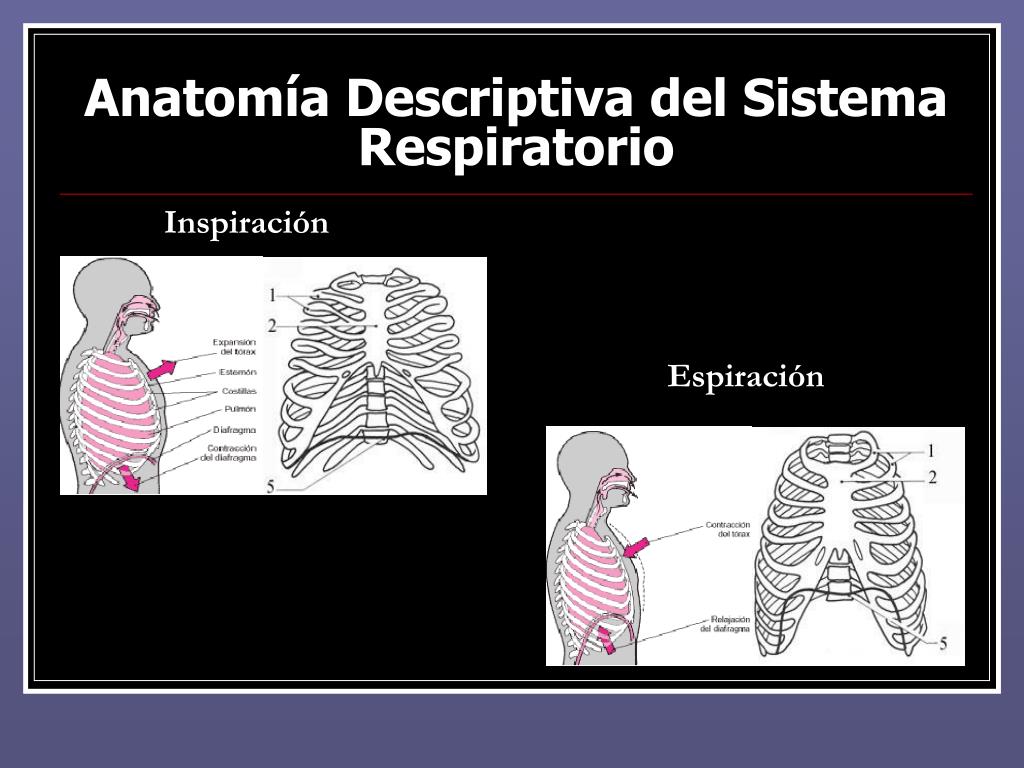

anatom a descriptiva del sistema respiratorio3
Anatomía Descriptiva del Sistema Respiratorio

Vías Aereas Inferiores

Estructura alveolar

vias aereas inferiores
VIAS AEREAS INFERIORES

¿Cómo está constituida la vía aérea inferior?

  • La Vía aérea inferior inicia en la tráquea a partir de la cual el árbol bronquial presenta varias subdivisiones hasta llegar a los alvéolos. La tráquea tiene una localización cervical y otra torácica o mediastínica, esta última termina en un cartílago llamado carina donde se divide en 2 bronquios

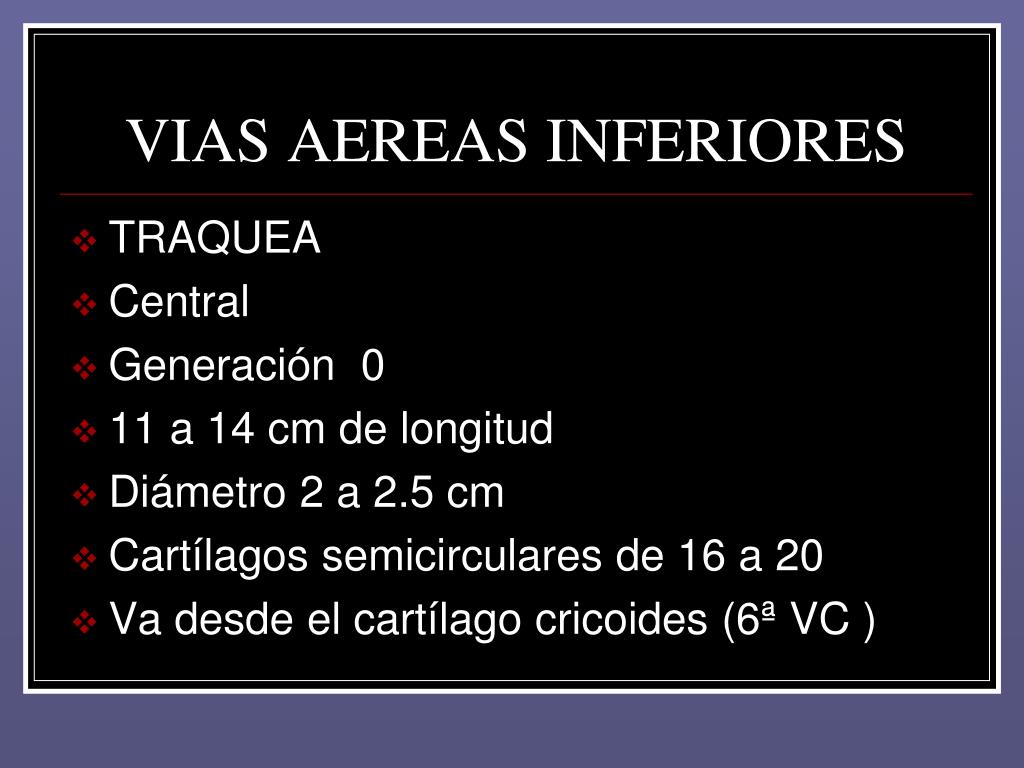

vias aereas inferiores1
VIAS AEREAS INFERIORES
  • TRAQUEA
  • Central
  • Generación 0
  • 11 a 14 cm de longitud
  • Diámetro 2 a 2.5 cm
  • Cartílagos semicirculares de 16 a 20
  • Va desde el cartílago cricoides (6ª VC )
vias aereas inferiores2

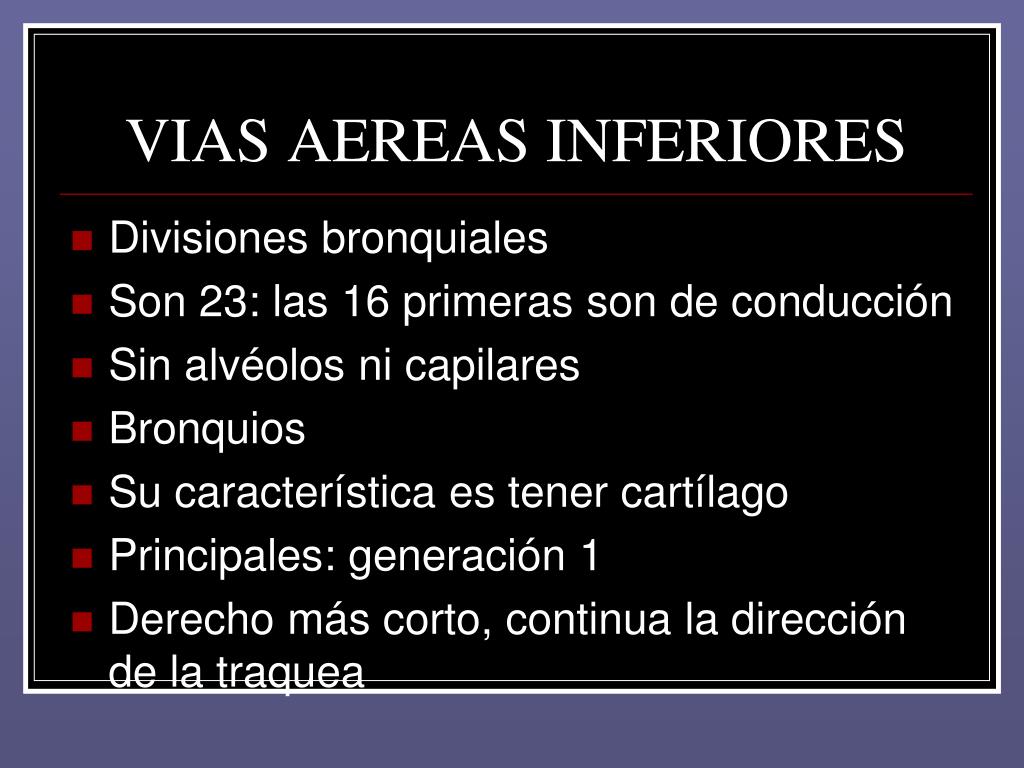

VIAS AEREAS INFERIORES
  • Divisiones bronquiales
  • Son 23: las 16 primeras son de conducción
  • Sin alvéolos ni capilares
  • Bronquios
  • Su característica es tener cartílago
  • Principales: generación 1
  • Derecho más corto, continua la dirección de la traquea

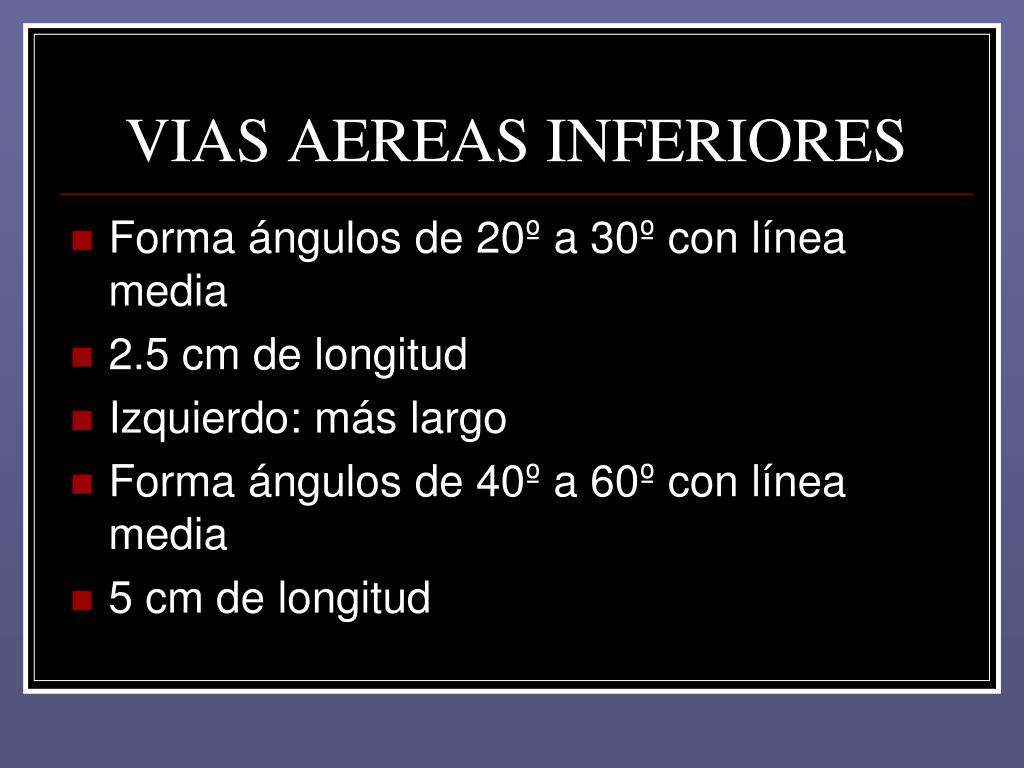

vias aereas inferiores3
VIAS AEREAS INFERIORES
  • Forma ángulos de 20º a 30º con línea media
  • 2.5 cm de longitud
  • Izquierdo: más largo
  • Forma ángulos de 40º a 60º con línea media
  • 5 cm de longitud
vias aereas inferiores4
VIAS AEREAS INFERIORES
  • Bronquios lobares: generación 2
  • Son 5: 3 pulmón derecho y 2 pulmón izquierdo
  • Bronquios segmentarios: generación 3 son 18, corresponden a los 18 segmentos del pulmón
  • Bronquios sub segmentarios o pequeños: generación 4 a 9
vias aereas inferiores5
VIAS AEREAS INFERIORES
  • Bronquiolos: generación 10 a 15
  • Sin cartílago
  • Bronquiolos terminales y respiratorios: generación 16 a 19
  • Originan de 3 a 5 conductos alveolares de los cuales nacen los sacos alveolares
  • Alvéolos y parénquima pulmonar:
  • Conductos alveolares generación 20 a 24
vias aereas inferiores6
VIAS AEREAS INFERIORES
  • Sacos alveolares: última generación 25
  • Alvéolo es el espacio terminal con una delgada pared entre uno y otro alvéolo
  • Con muchos capilares en la pared
  • Permite el intercambio gaseoso
  • Se nace con 32 millones y en el adulto hay 300 millones.
  • La superficie de intercambio es de 70 m2
mec nica ventilatoria

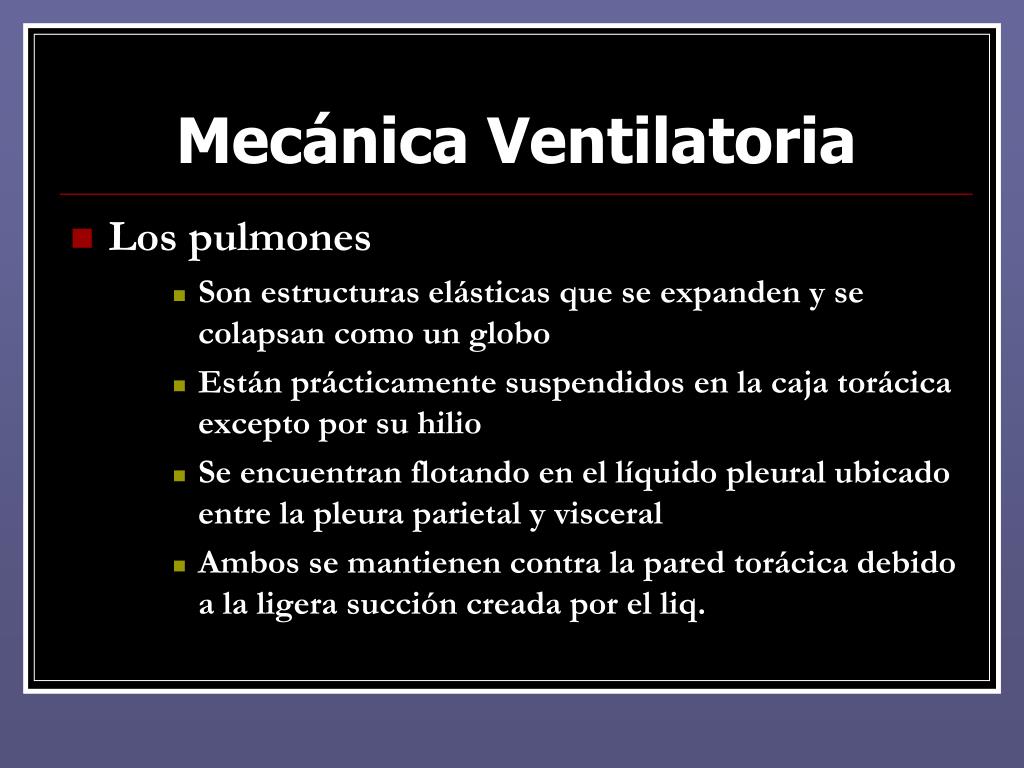

Mecánica Ventilatoria
  • Los pulmones
      • Son estructuras elásticas que se expanden y se colapsan como un globo
      • Están prácticamente suspendidos en la caja torácica excepto por su hilio
      • Se encuentran flotando en el líquido pleural ubicado entre la pleura parietal y visceral
      • Ambos se mantienen contra la pared torácica debido a la ligera succión creada por el liq.
mec nica ventilatoria1

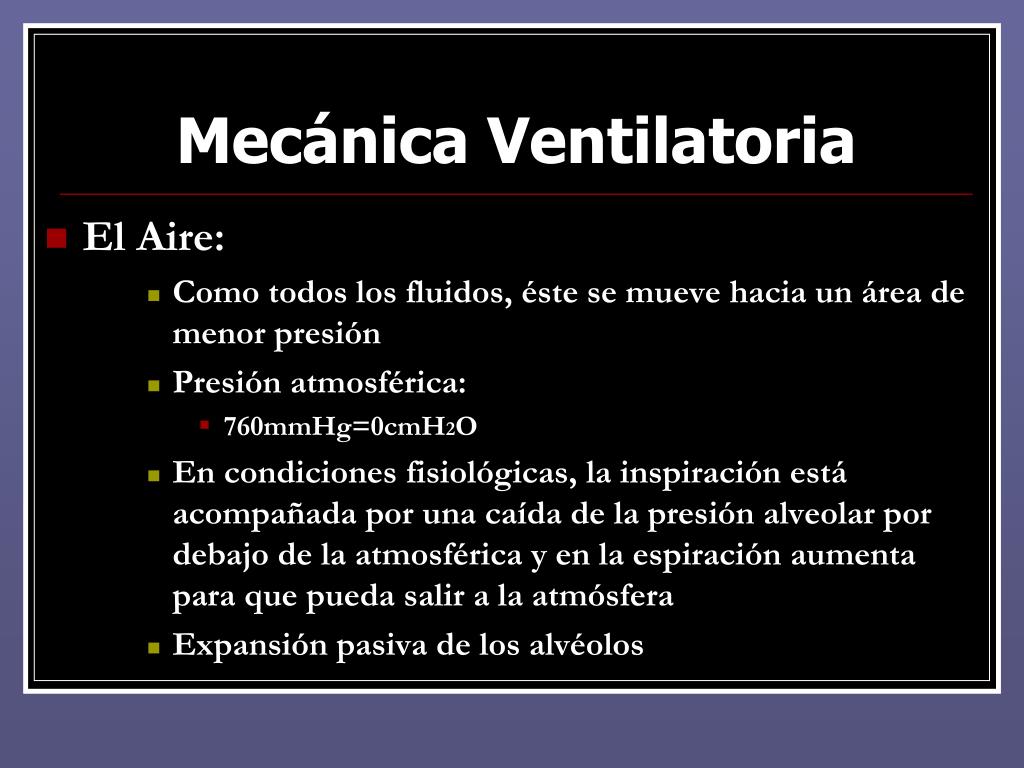

Mecánica Ventilatoria
  • El Aire:
      • Como todos los fluidos, éste se mueve hacia un área de menor presión
      • Presión atmosférica:
        • 760mmHg=0cmH2O
      • En condiciones fisiológicas, la inspiración está acompañada por una caída de la presión alveolar por debajo de la atmosférica y en la espiración aumenta para que pueda salir a la atmósfera
      • Expansión pasiva de los alvéolos
mec nica ventilatoria2
Mecánica Ventilatoria

PA= -1 cmH2O

PA= 0 cmH2O

Final de la Espiración

Durante Inspiración

slide26

Tejido

FTA

  • Presiones del Sistema Pulmonar:
    • Presión de retroceso elástico (Recoil):
      • Representa las fuerzas de se desarrollan en la pared a medida que se expanden los pulmones.
      • Cambia cuando cambio el volumen pulmonar.
      • Es una fuerza que actua para colapsar los pulmones.
    • Presión intrapleural:
      • En condiciones normales se encuentra en valores subatmosféricos. Cuando esta fuerza es mayor que el recoil los pulmones se expanden
    • Presión intraalveolar
    • Presión transpulmonar

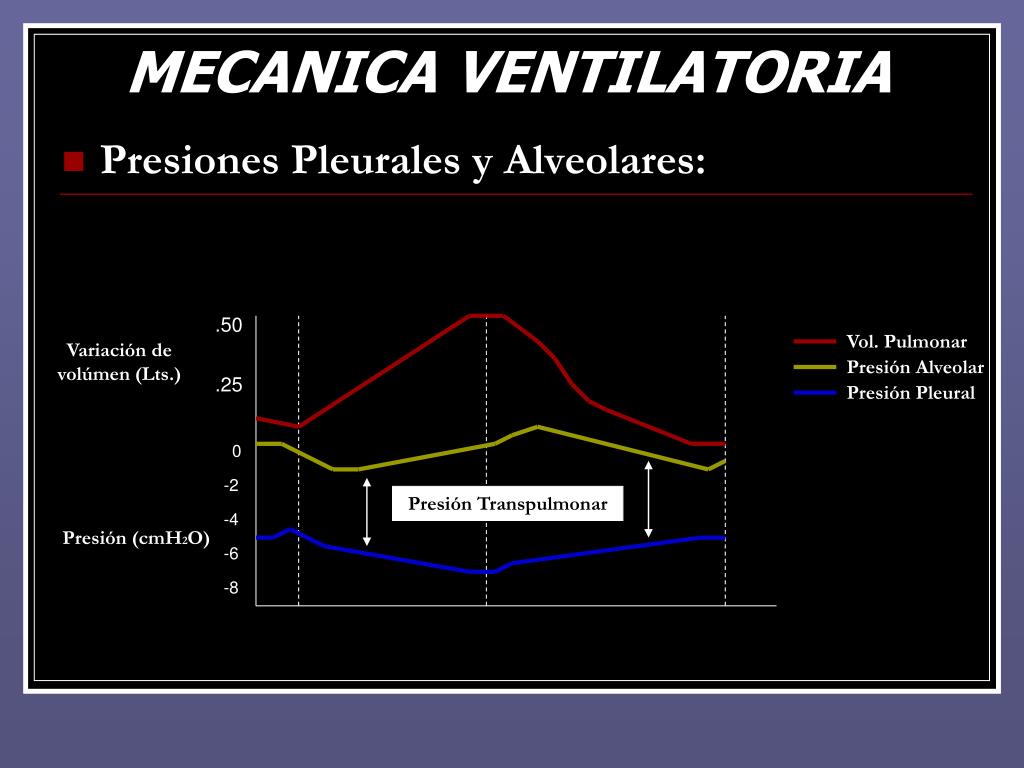

mecanica ventilatoria
MECANICA VENTILATORIA
  • Presiones Pleurales y Alveolares:

.50

Vol. Pulmonar

Variación de volúmen (Lts.)

Presión Alveolar

.25

Presión Pleural

0

-2

Presión Transpulmonar

-4

Presión (cmH2O)

-6

-8

mecanica ventilatoria1
MECANICA VENTILATORIA
  • Correlación entre las presiones

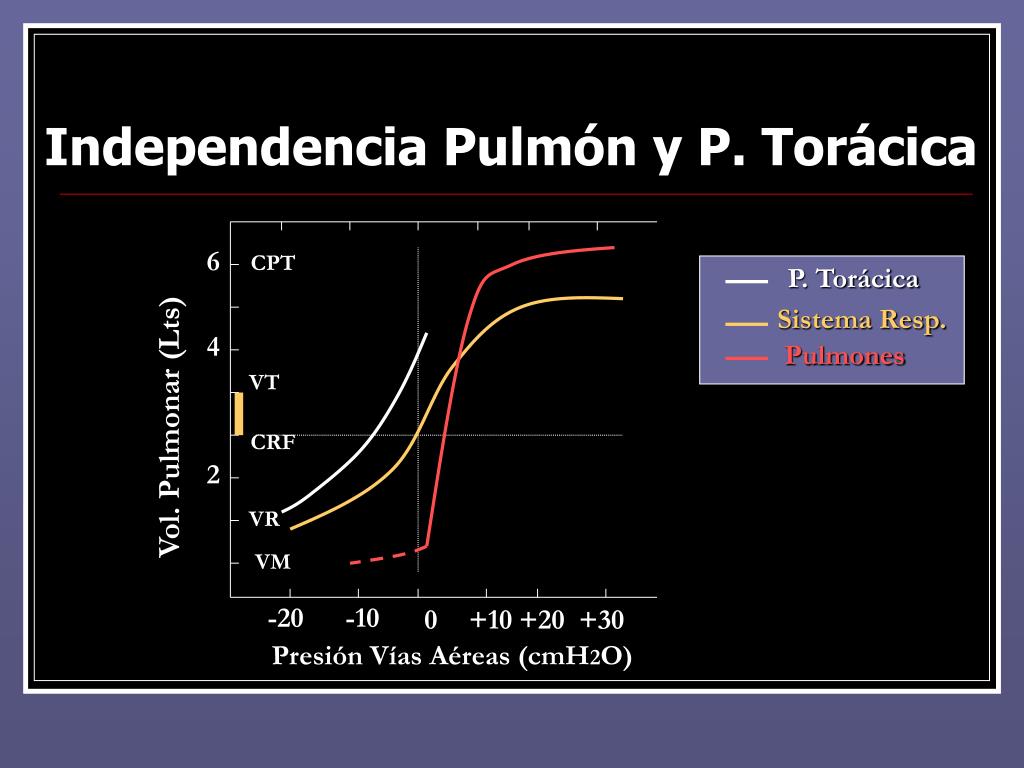

independencia pulm n y p tor cica
Independencia Pulmón y P. Torácica

6

CPT

P. Torácica

Sistema Resp.

4

Pulmones

VT

Vol. Pulmonar (Lts)

CRF

2

VR

VM

-20

-10

0

+10

+20

+30

Presión Vías Aéreas (cmH2O)

mecanica ventilatoria2
MECANICA VENTILATORIA

DV

DP

C

Complianza Pulmonar

  • Inversamente proporcional al retroceso elástico.
  • El grado de expansión de los pulmones por un incremento en la presión transpulmonar.
    • Referencia: 100-200ml/cmH2O.
    • Varía de acuerdo a la masa corporal.
    • Es volumen dependiente
    • Está dada por las diferentes fuerzas eslásticas del pulmón y la pared torácica (unidas en serie).
    • Complianza de ambos pulmones ocurre en forma de paralelo
    • Complianza estática: calculada cuando no hay flujo de aire.
        • Disminuye por: Fibrosis, neumotorax, edema, obesidad, etc.
        • Aumenta por: enfisema.
    • Complianza dinámica: si ocurre flujo de aire.
resistencia de las v as a reas
Resistencia de las Vías Aéreas

1

4

radio

  • Resistencia por fricción: también llamada resistencia tisular (entrelos pulmones y la pared torácica) y es por lo general menor del 20%
  • Resistencia de las vías aéreas:
      • Resistencia en serie y en paralelo.
      • Características del flujo de aire.
      • Distribución de la resistencia de las vías.
      • Factores que afectan la resistencia aérea:
        • F. Activos: SNP y f. locales
        • F. Pasivos: tracción, graidiente de p. transmural y compresión dinámica

3

2

Resist. vías aéresas

1

1

2

3

4

5

6

Vol. pulmonar

resistencia v a
RESISTENCIA V.A.

Tensión Superficial:

  • Principio de tensión superficial:
      • Fuerza elástica de tensión superficial.
      • Disminuye el recoil y aumenta la complianza
  • Agente tenso activo:
      • Dipalmitoilfosfatidilcolina
      • Apoproteínas del FTA (SP-B)
      • Calcio
      • Efecto de la hipoxia o hipoxemia sobre el FTA
  • Colapso pulmonar:
      • P= 2 x Tensión superficial

Radio

      • Tamaño de los alvéolos.
      • FTA.

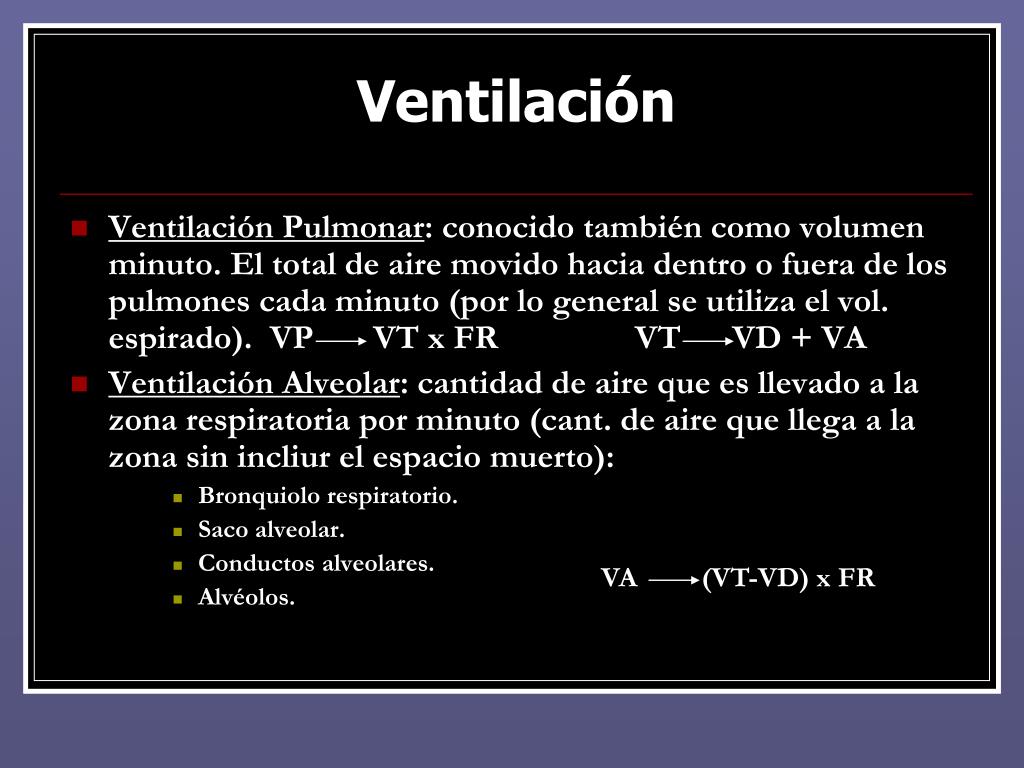

ventilaci n
Ventilación
  • Ventilación Pulmonar: conocido también como volumen minuto. El total de aire movido hacia dentro o fuera de los pulmones cada minuto (por lo general se utiliza el vol. espirado). VP VT x FR VT VD + VA
  • Ventilación Alveolar: cantidad de aire que es llevado a la zona respiratoria por minuto (cant. de aire que llega a la zona sin incliur el espacio muerto):
      • Bronquiolo respiratorio.
      • Saco alveolar.
      • Conductos alveolares.
      • Alvéolos.

VA(VT-VD) x FR

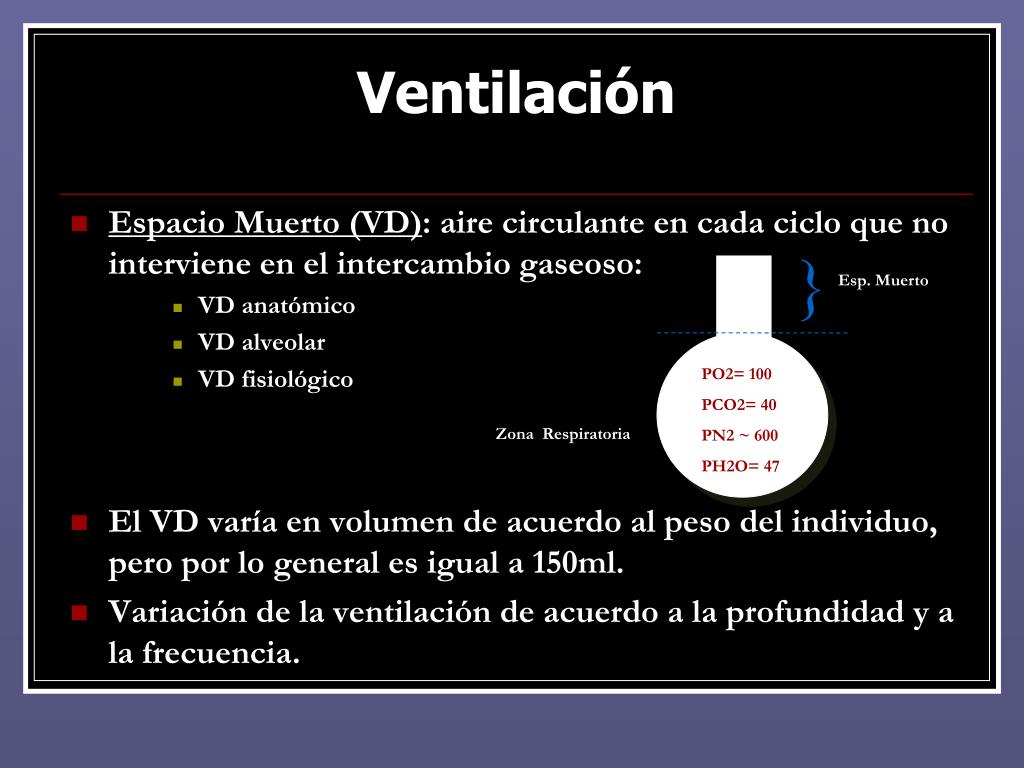

ventilaci n1
Ventilación
  • Espacio Muerto (VD): aire circulante en cada ciclo que no interviene en el intercambio gaseoso:
      • VD anatómico
      • VD alveolar
      • VD fisiológico
  • El VD varía en volumen de acuerdo al peso del individuo, pero por lo general es igual a 150ml.
  • Variación de la ventilación de acuerdo a la profundidad y a la frecuencia.

}

Esp. Muerto

PO2= 100

PCO2= 40

PN2 ~ 600

PH2O= 47

Zona Respiratoria

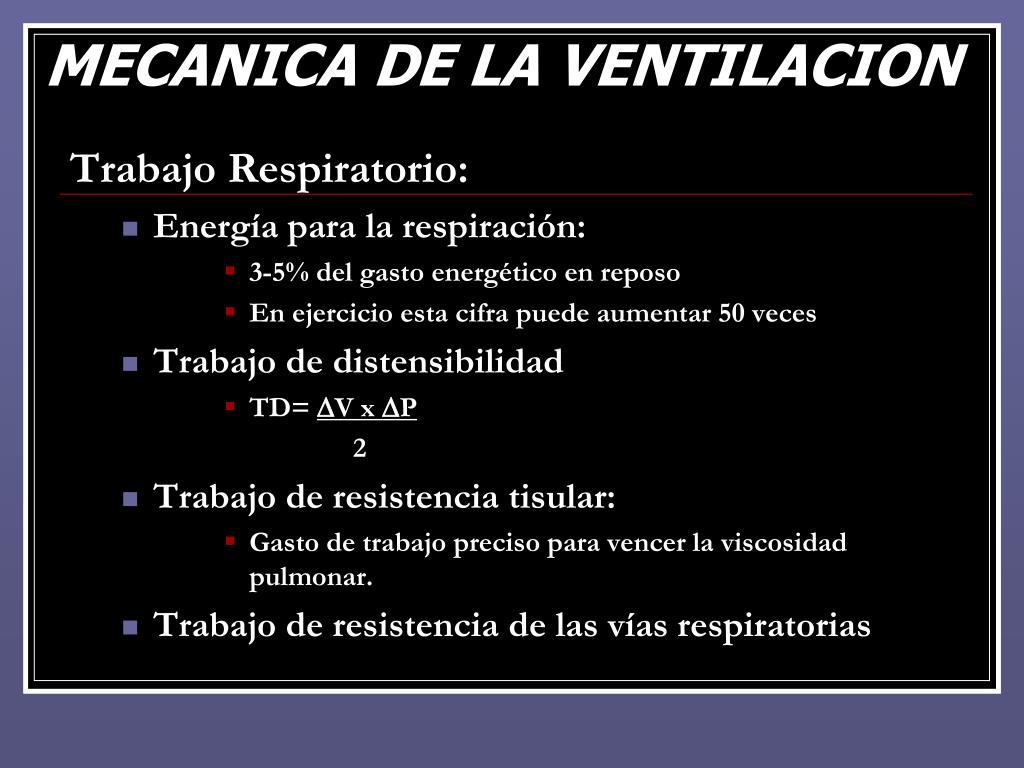

mecanica de la ventilacion
MECANICA DE LA VENTILACION

Trabajo Respiratorio:

  • Energía para la respiración:
      • 3-5% del gasto energético en reposo
      • En ejercicio esta cifra puede aumentar 50 veces
  • Trabajo de distensibilidad
      • TD= DV x DP

2

  • Trabajo de resistencia tisular:
      • Gasto de trabajo preciso para vencer la viscosidad pulmonar.
  • Trabajo de resistencia de las vías respiratorias
slide38

Volúmenes y Capacides Pulmonares

  • Volúmenes:
      • Vol. Tidal o Corriente (VT o VC): cantidad de aire que entra o sale del sistema respiratorio en un ciclo ventilatorio (500 ml en un adulto joven)
      • Vol. de Reserva Inspiratoria (VRI): cantidad adicional que se puede inspirar por encima del VT.
      • Vol. de Reserva Expiratoria (VRE): volúmen adicional que se puede espirar luego de espiración normal.
      • Vol. Residual (VR): aire remanente luego de una espiración máxima.

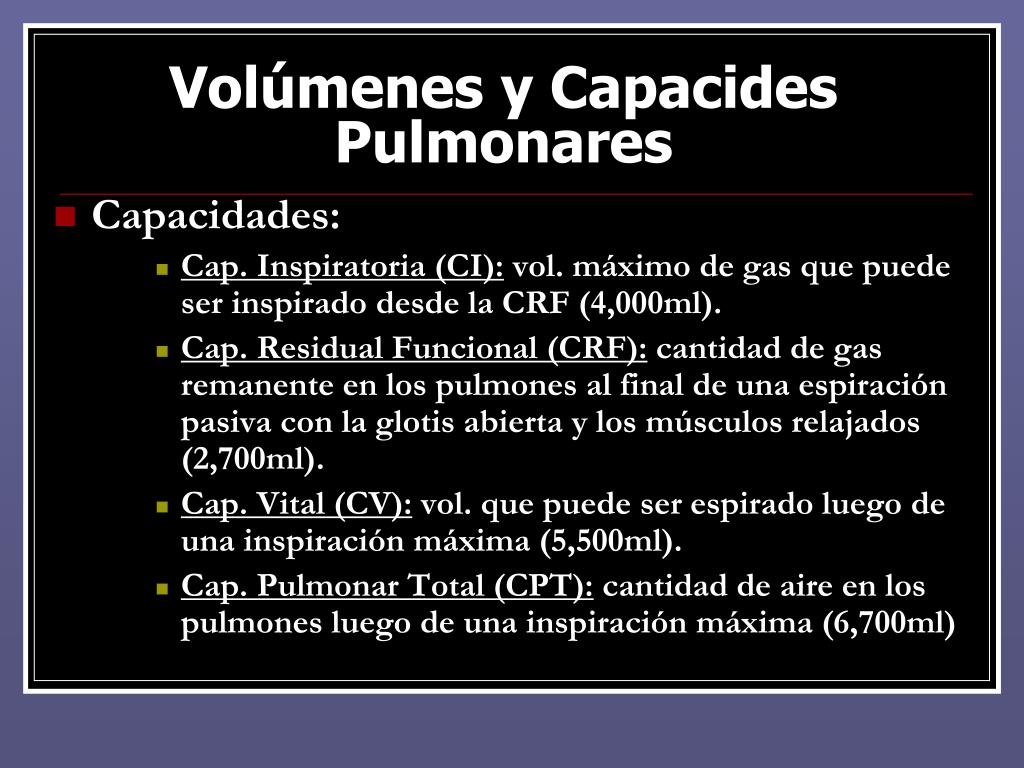

slide39

Volúmenes y Capacides Pulmonares

  • Capacidades:
      • Cap. Inspiratoria (CI): vol. máximo de gas que puede ser inspirado desde la CRF (4,000ml).
      • Cap. Residual Funcional (CRF): cantidad de gas remanente en los pulmones al final de una espiración pasiva con la glotis abierta y los músculos relajados (2,700ml).
      • Cap. Vital (CV): vol. que puede ser espirado luego de una inspiración máxima (5,500ml).
      • Cap. Pulmonar Total (CPT): cantidad de aire en los pulmones luego de una inspiración máxima (6,700ml)
slide40

Volúmenes y Capacides Pulmonares

Inspiración Máxima Posible

Espiración

slide42

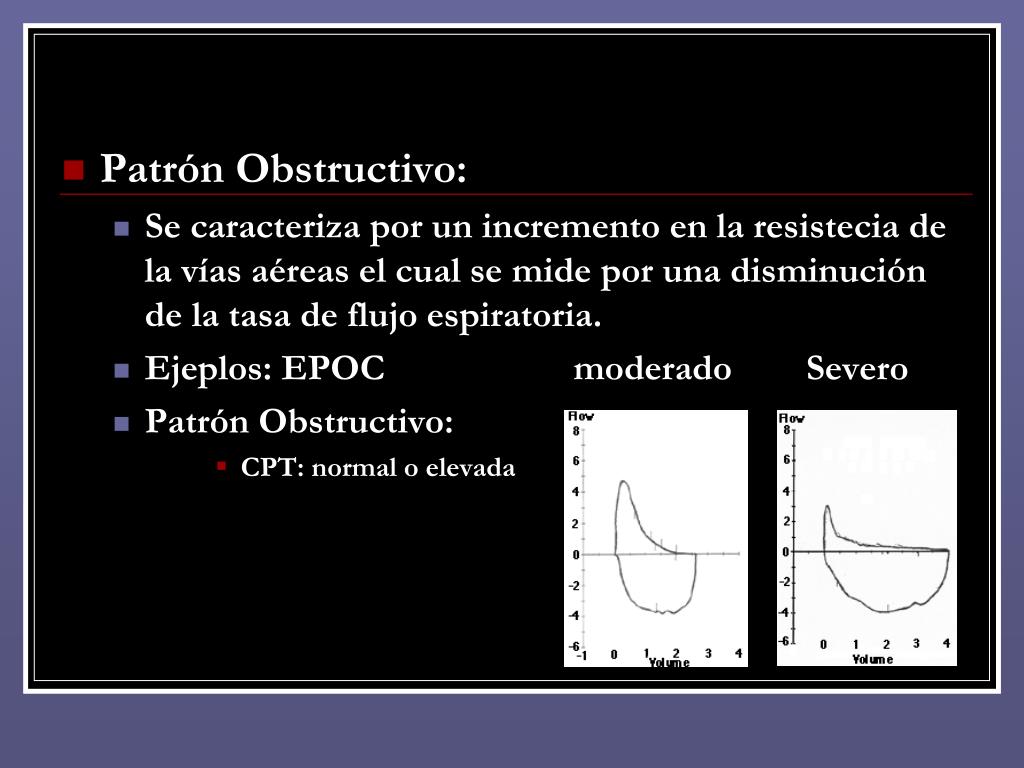

Patrón Obstructivo:
    • Se caracteriza por un incremento en la resistecia de la vías aéreas el cual se mide por una disminución de la tasa de flujo espiratoria.
    • Ejeplos: EPOC moderado Severo
    • Patrón Obstructivo:
        • CPT: normal o elevada

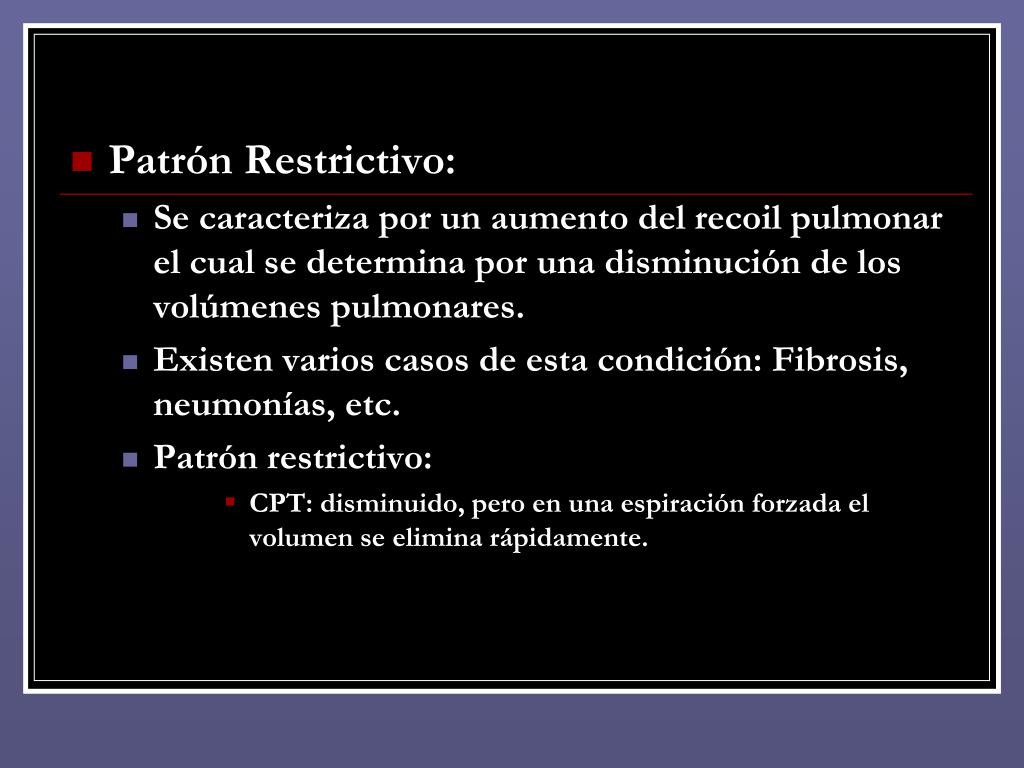

slide43
Patrón Restrictivo:
    • Se caracteriza por un aumento del recoil pulmonar el cual se determina por una disminución de los volúmenes pulmonares.
    • Existen varios casos de esta condición: Fibrosis, neumonías, etc.
    • Patrón restrictivo:
        • CPT: disminuido, pero en una espiración forzada el volumen se elimina rápidamente.
