  1. Оборудование ФГУП «НИИЭФА им. Д.В. Ефремова» для ядерной медицины,лучевой терапии и стерилизации Научно-исследовательский институт электрофизической аппаратуры им. Д.В. Ефремова

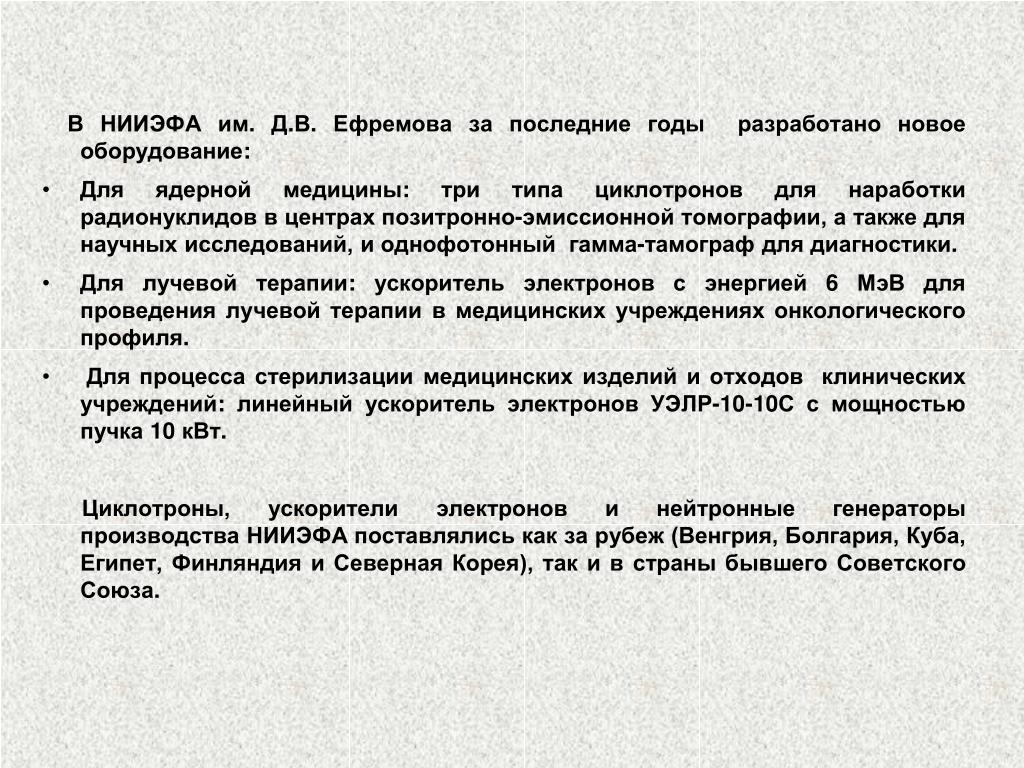

  2. В НИИЭФА им. Д.В. Ефремова за последние годы разработано новое оборудование: • Для ядерной медицины: три типа циклотронов для наработки радионуклидов в центрах позитронно-эмиссионной томографии, а также для научных исследований, и однофотонный гамма-тамограф для диагностики. • Для лучевой терапии: ускоритель электронов с энергией 6 МэВ для проведения лучевой терапии в медицинских учреждениях онкологического профиля. • Для процесса стерилизации медицинских изделий и отходов клинических учреждений: линейный ускоритель электронов УЭЛР-10-10С с мощностью пучка 10 кВт. Циклотроны, ускорители электронов и нейтронные генераторы производства НИИЭФА поставлялись как за рубеж (Венгрия, Болгария, Куба, Египет, Финляндия и Северная Корея), так и в страны бывшего Советского Союза.

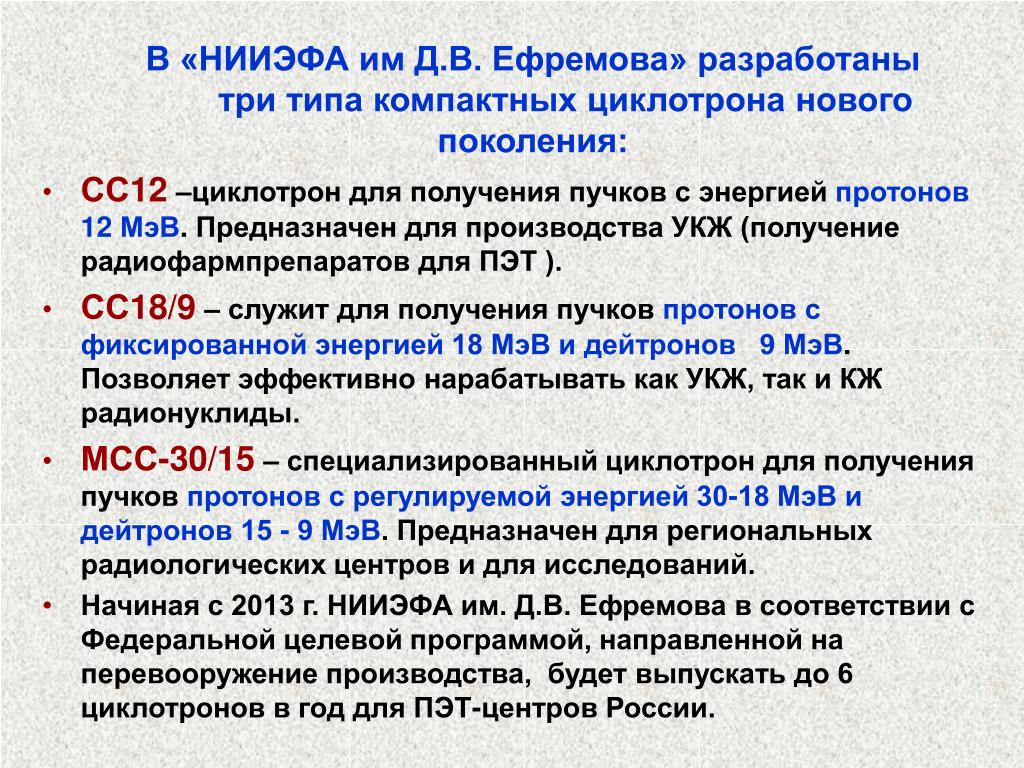

  3. В «НИИЭФА им Д.В. Ефремова» разработаны три типа компактных циклотрона нового поколения: • СС­12–циклотрон для получения пучков с энергией протонов12 МэВ.Предназначен для производства УКЖ (получение радиофармпрепаратов для ПЭТ ). • СС­18/9–служит для получения пучков протонов сфиксированной энергией 18 МэВ идейтронов 9 МэВ. Позволяет эффективно нарабатывать как УКЖ, так и КЖ радионуклиды. • МСС-30/15– специализированный циклотрон для получения пучков протонов с регулируемой энергией 30-18 МэВ идейтронов 15 - 9 МэВ. Предназначен для региональных радиологических центров и для исследований. • Начиная с 2013 г. НИИЭФА им. Д.В. Ефремова в соответствии с Федеральной целевой программой, направленной на перевооружение производства, будет выпускать до 6 циклотронов в год для ПЭТ-центров России.

  4. Технические характеристики медицинских циклотронов

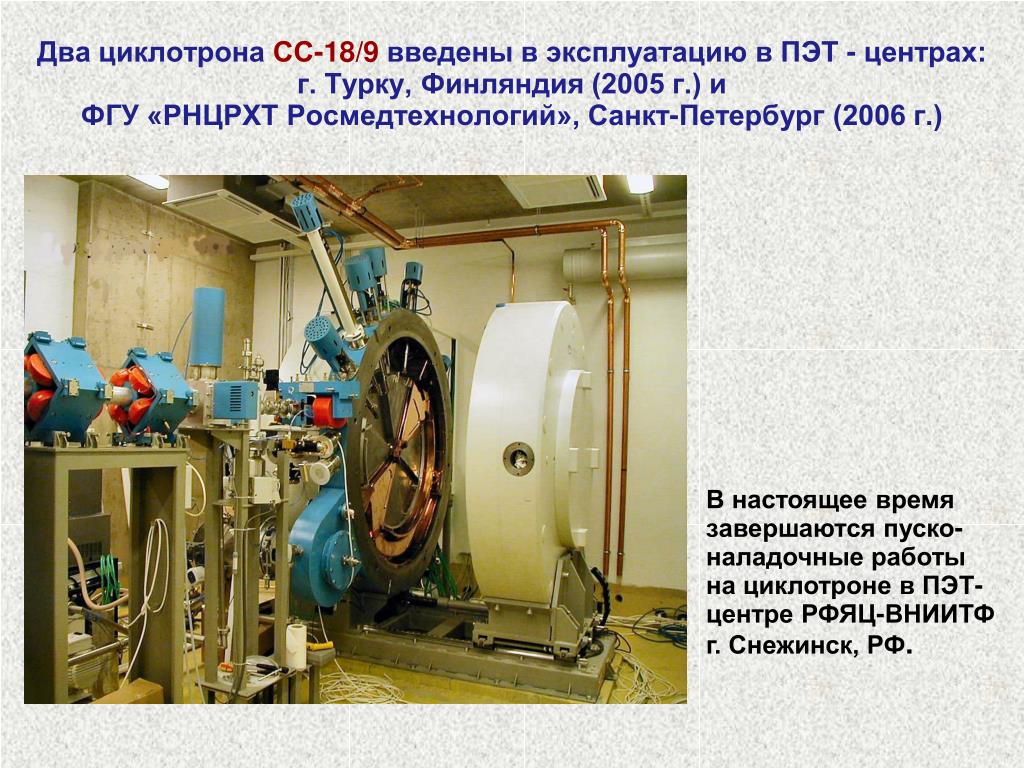

  5. Два циклотрона СС-18/9 введены в эксплуатацию в ПЭТ - центрах: г. Турку, Финляндия (2005 г.) и ФГУ «РНЦРХТ Росмедтехнологий», Санкт-Петербург (2006 г.) В настоящее время завершаются пуско-наладочные работы на циклотроне в ПЭТ-центре РФЯЦ-ВНИИТФ г. Снежинск, РФ.

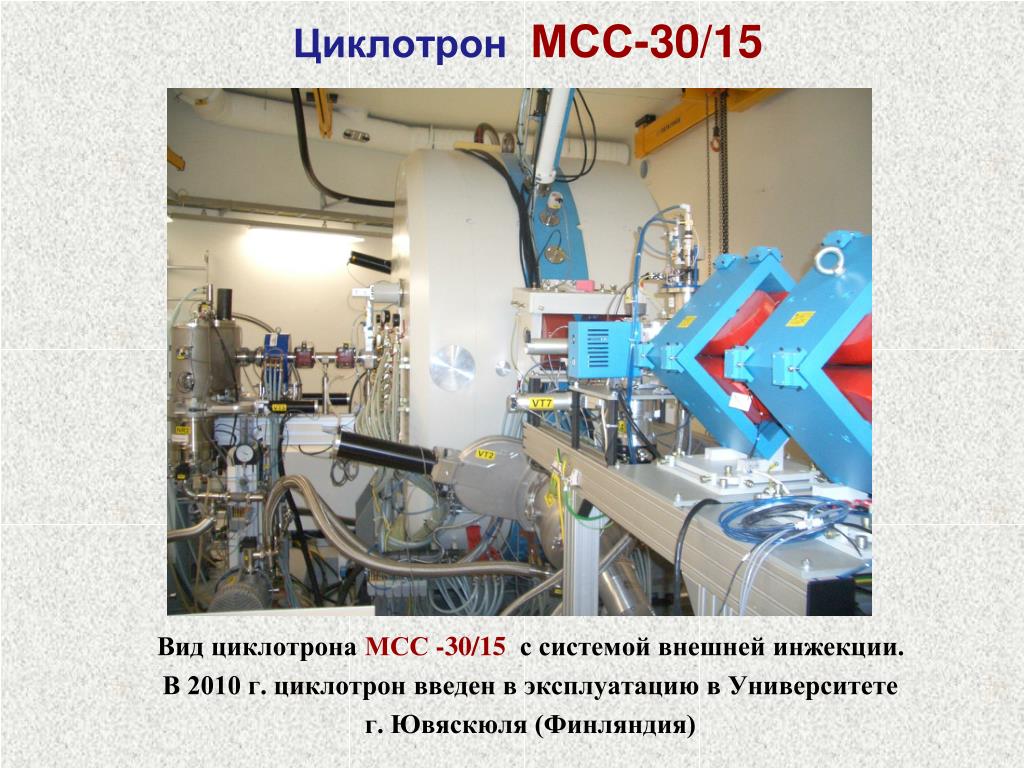

  6. Вид циклотрона МСС -30/15 с системой внешней инжекции. В 2010 г. циклотрон введен в эксплуатацию в Университете г. Ювяскюля (Финляндия) ЦиклотронМСС-30/15

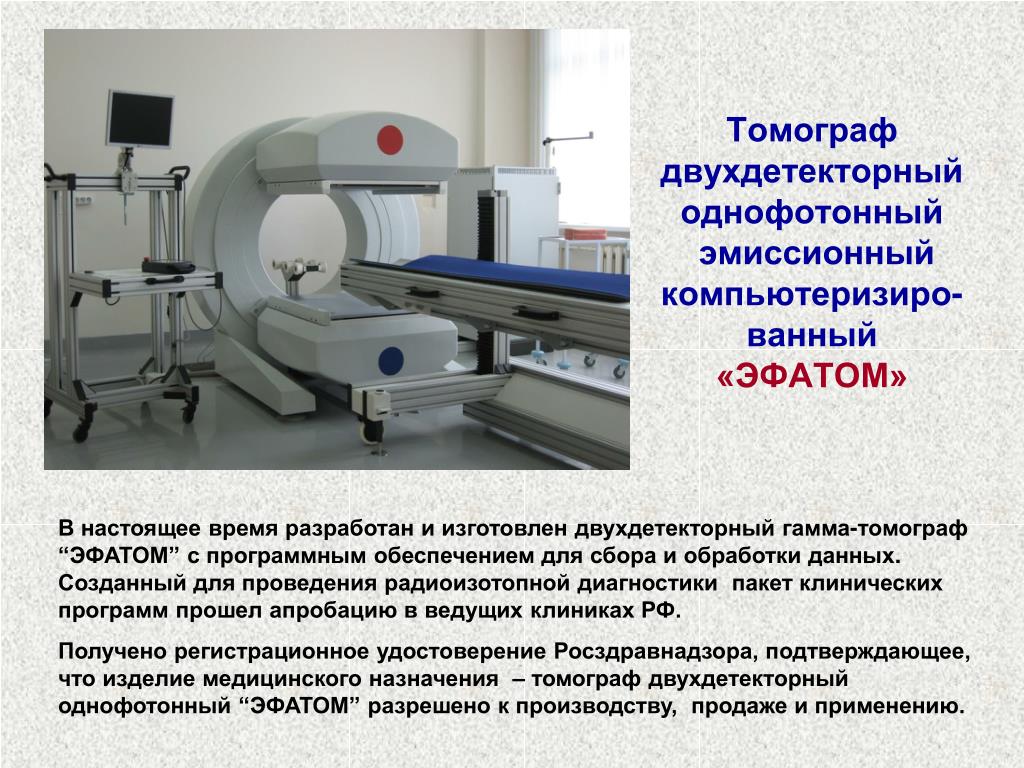

  7. Томографдвухдетекторный однофотонный эмиссионный компьютеризиро-ванный«ЭФАТОМ» В настоящее время разработан и изготовлен двухдетекторный гамма-томограф “ЭФАТОМ” с программным обеспечениемдля сбора и обработки данных. Созданный для проведения радиоизотопной диагностики пакет клинических программ прошел апробацию в ведущих клиниках РФ. Получено регистрационное удостоверение Росздравнадзора, подтверждающее, что изделие медицинского назначения –томограф двухдетекторный однофотонный “ЭФАТОМ” разрешено к производству, продаже и применению.

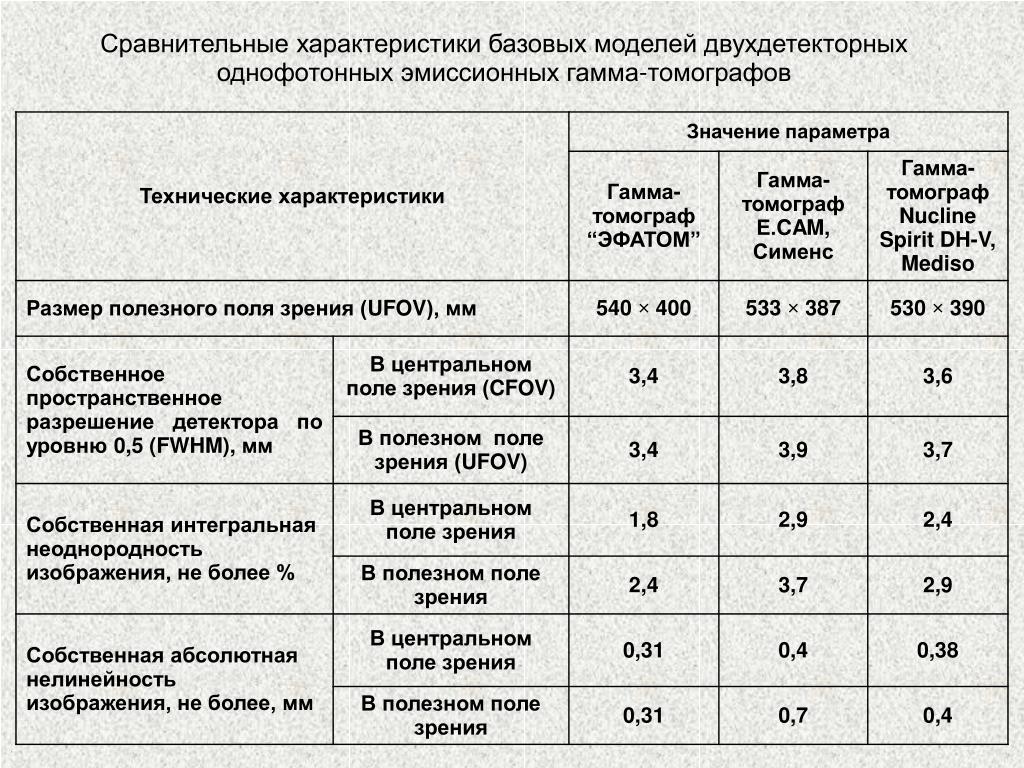

  8. Сравнительные характеристики базовых моделей двухдетекторных однофотонных эмиссионных гамма-томографов

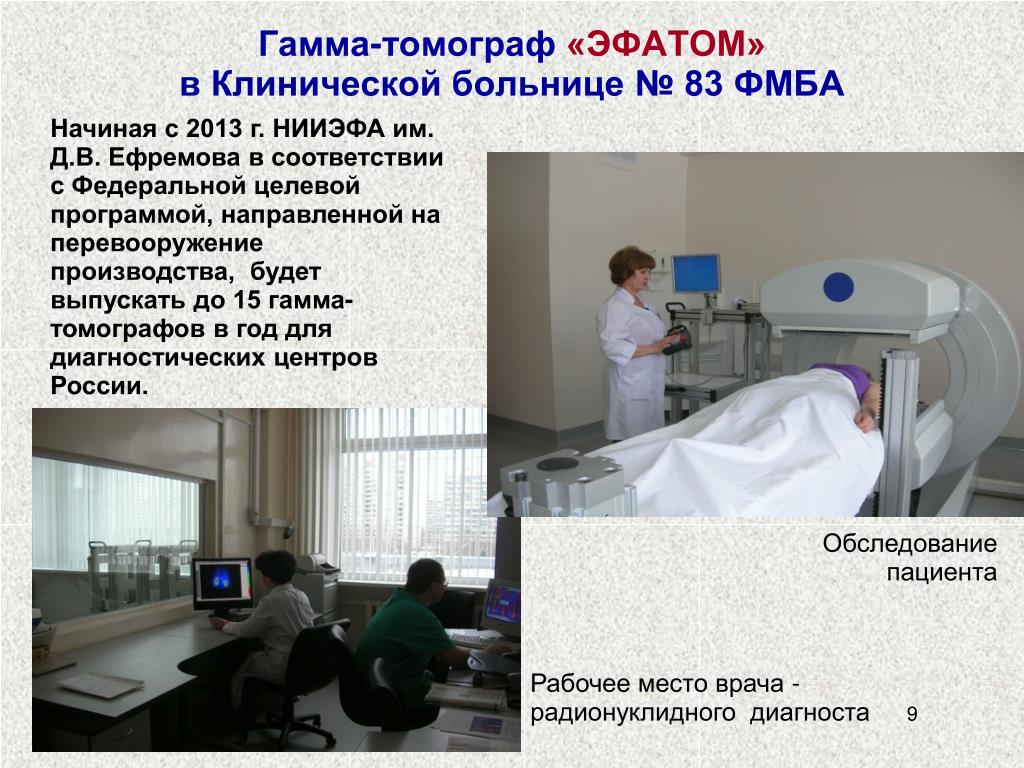

  9. Гамма-томограф «ЭФАТОМ» в Клинической больнице № 83 ФМБА Начиная с 2013 г. НИИЭФА им. Д.В. Ефремова в соответствии с Федеральной целевой программой, направленной на перевооружение производства, будет выпускать до 15 гамма-томографов в год для диагностических центров России. Обследование пациента Рабочее место врача -радионуклидного диагноста

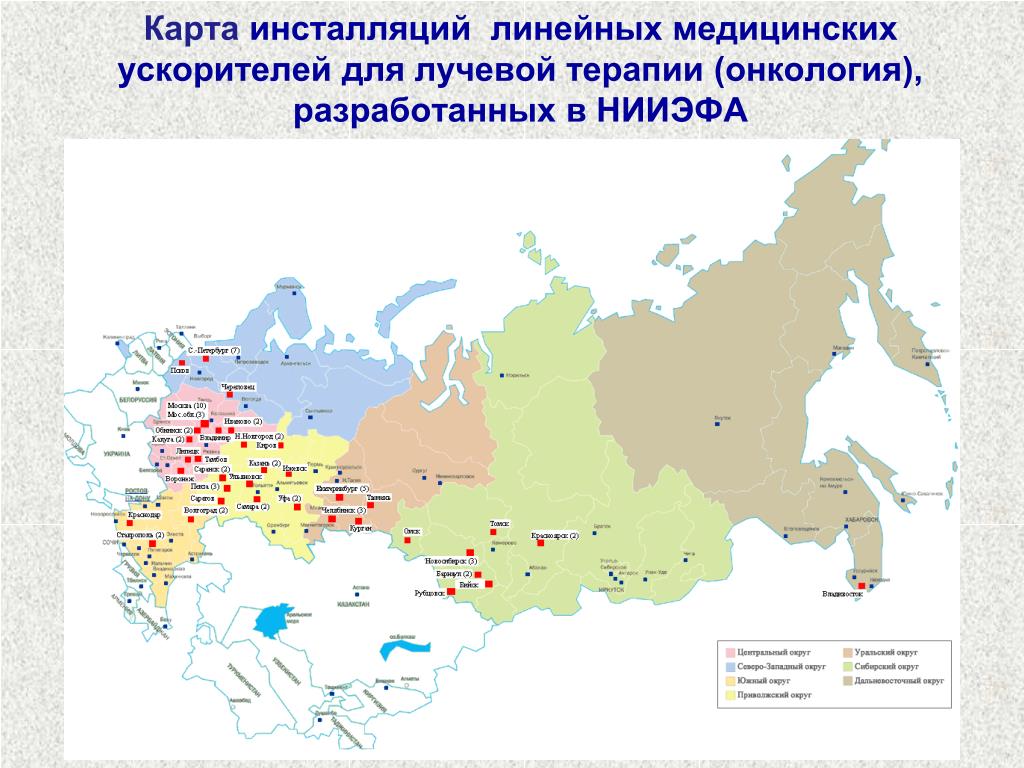

  10. Картаинсталляцийлинейных медицинских ускорителей для лучевой терапии (онкология), разработанных в НИИЭФА

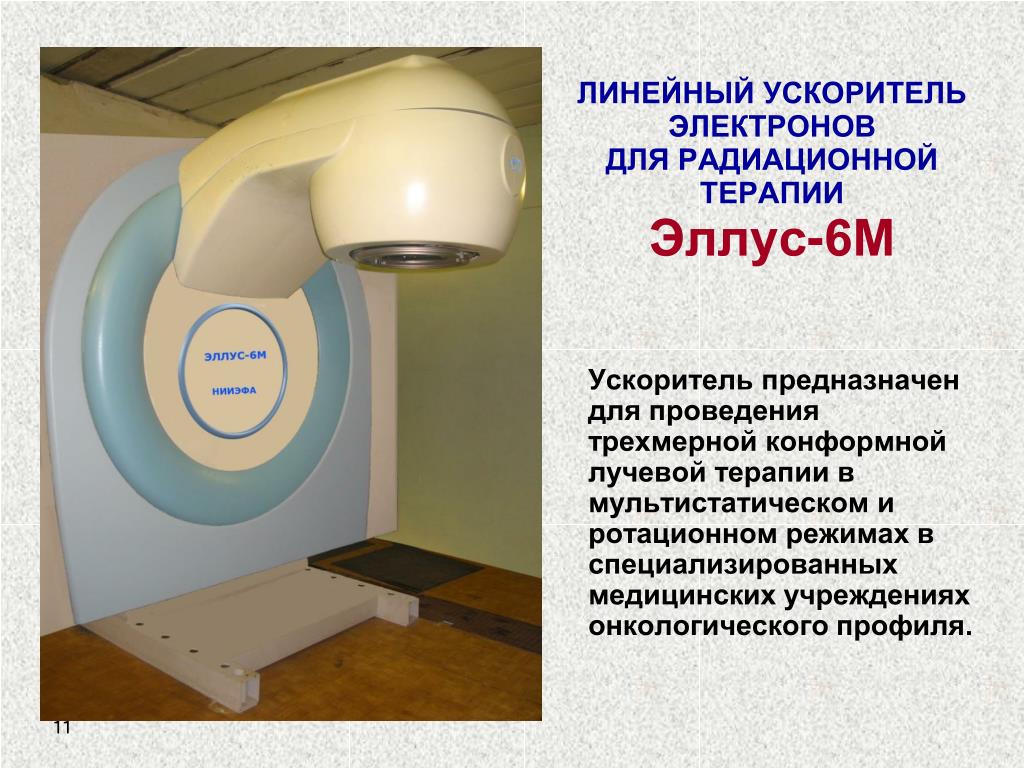

  11. ЛИНЕЙНЫЙ УСКОРИТЕЛЬ ЭЛЕКТРОНОВДЛЯ РАДИАЦИОННОЙ ТЕРАПИИ Эллус-6М Ускоритель предназначен для проведения трехмерной конформной лучевой терапии в мультистатическом и ротационном режимах в специализированных медицинских учреждениях онкологического профиля.

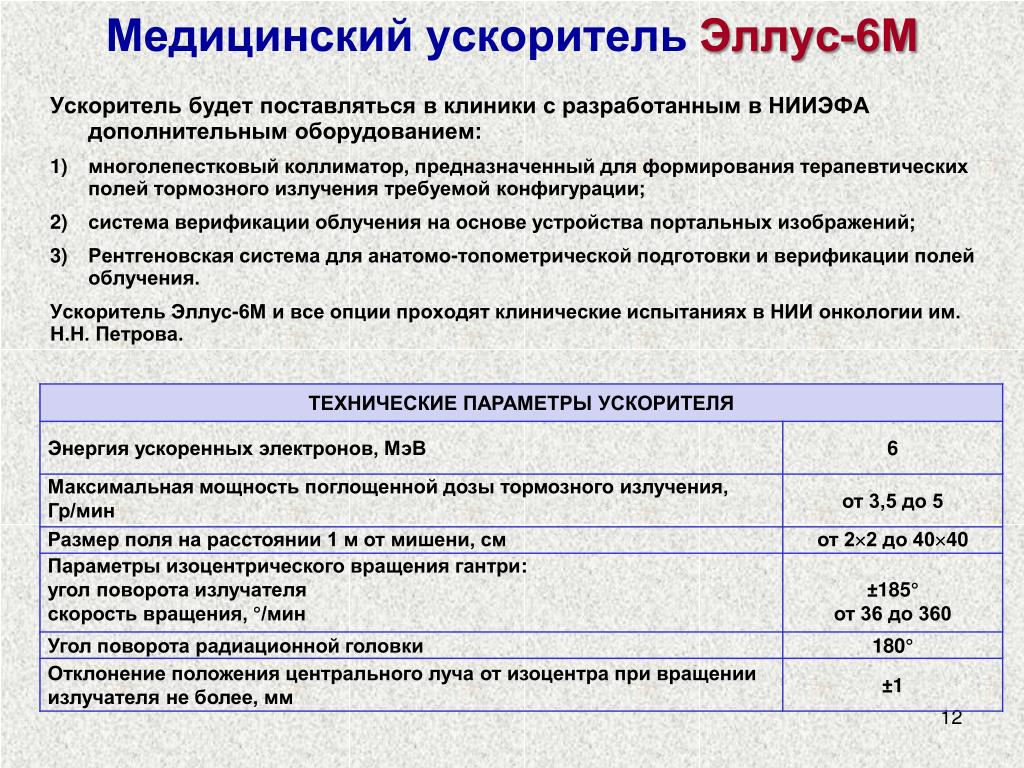

  12. Медицинский ускоритель Эллус-6М Ускоритель будет поставляться в клиники с разработанным в НИИЭФА дополнительным оборудованием: • многолепестковый коллиматор, предназначенный для формирования терапевтических полей тормозного излучения требуемой конфигурации; • система верификации облучения на основе устройства портальных изображений; • Рентгеновская система для анатомо-топометрической подготовки и верификации полей облучения. Ускоритель Эллус-6М и все опции проходят клинические испытаниях в НИИ онкологии им. Н.Н. Петрова.

  13. Основные узлы и дополнительное оборудование ЭЛЛУС-6М Стол пациента Лечение пациента на ускорителе с использованием многолепесткового коллиматора и системы портальных изображений Многолепестковый коллиматор

  14. Линейный ускоритель электронов УЭЛР-10-10С Ускоритель УЭЛР-10-10С предназначен для проведения различных радиационно-технологических процессов, в частности для стерилизации, с использованием развернутого в полосу пучка ускоренных электронов. Излучатель ускорителя на сборочном участке НИИЭФА Ускоритель УЭЛР-10-10С, установленный в Национальном институте метрологии г. Пекин (КНР) в 2010 году

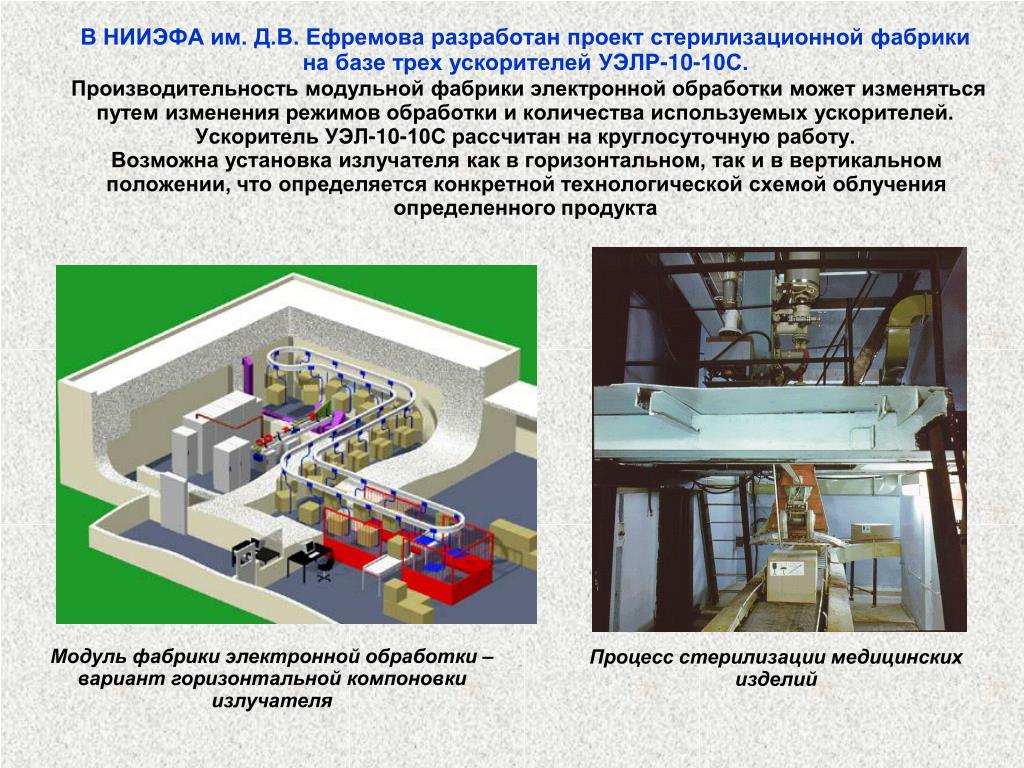

  15. В НИИЭФА им. Д.В. Ефремова разработан проект стерилизационной фабрики на базе трех ускорителей УЭЛР-10-10С.Производительность модульной фабрики электронной обработки может изменяться путем изменения режимов обработки и количества используемых ускорителей. Ускоритель УЭЛ-10-10С рассчитан на круглосуточную работу. Возможна установка излучателя как в горизонтальном, так и в вертикальном положении, что определяется конкретной технологической схемой облучения определенного продукта Модуль фабрики электронной обработки – вариант горизонтальной компоновки излучателя Процесс стерилизации медицинских изделий
