Deriving Specialized Program Analyses for Certifying Component- Client Conformance

1. Deriving Specialized Program Analyses for Certifying Component- Client Conformance Elisabetta Bozzo 804279 Claudio Modanese 804278 Prof. : Agostino Cortesi

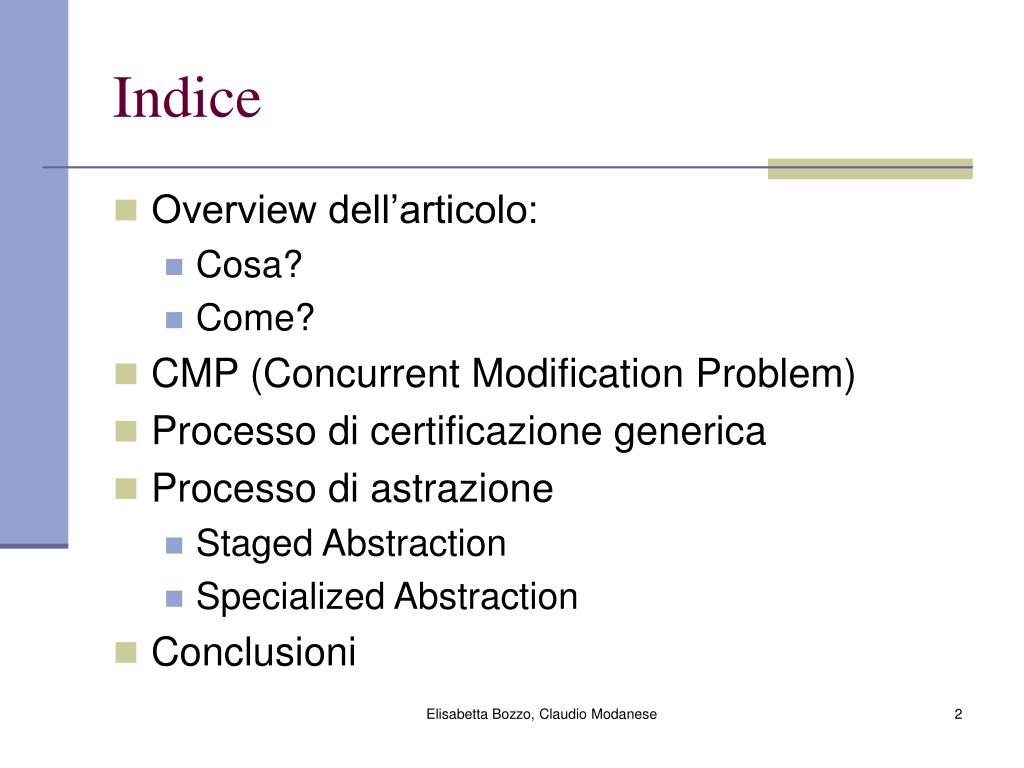

2. Indice • Overview dell’articolo: • Cosa? • Come? • CMP (Concurrent Modification Problem) • Processo di certificazione generica • Processo di astrazione • Staged Abstraction • Specialized Abstraction • Conclusioni Elisabetta Bozzo, Claudio Modanese

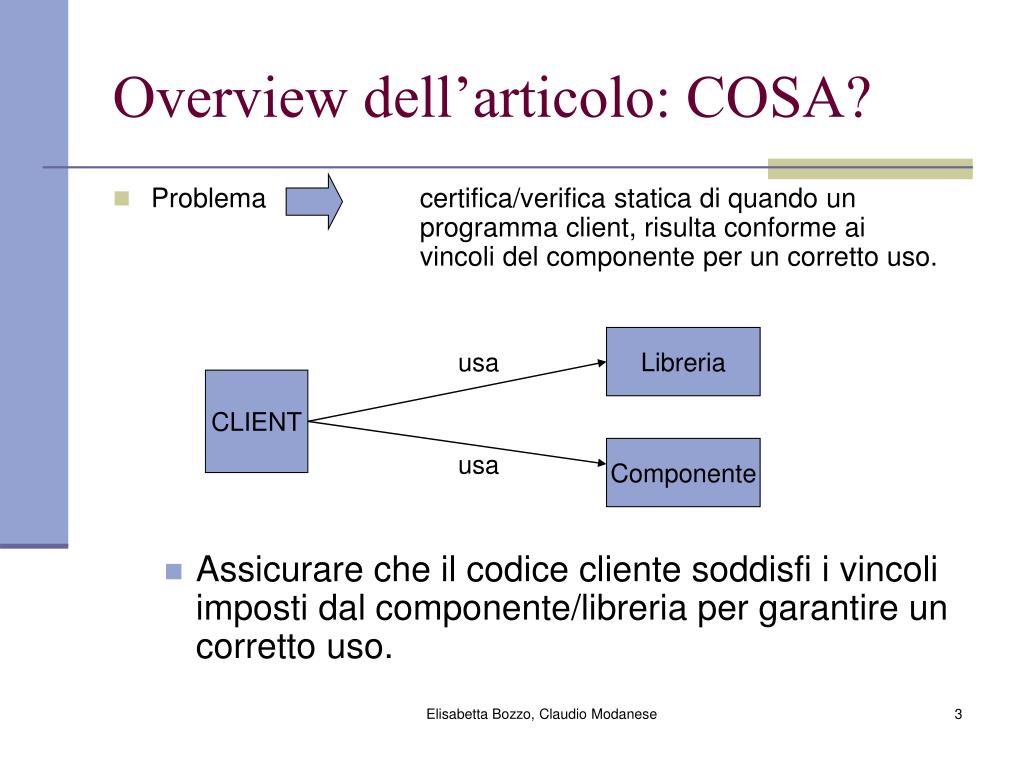

3. Libreria usa CLIENT Componente usa Overview dell’articolo: COSA? • Problema certifica/verifica statica di quando un programma client, risulta conforme ai vincoli del componente per un corretto uso. • Assicurare che il codice cliente soddisfi i vincoli imposti dal componente/libreria per garantire un corretto uso. Elisabetta Bozzo, Claudio Modanese

4. Overview dell’articolo: COME? • Usando un modello a passi per problemi che fanno parte di una classe di specifiche(First Order Safety). • Il processo di certificazione prevede i seguenti passi: • Si deriva un’astrazione per modellare lo stato del client; • L’astrazione generata viene incorporata in un motore di analisi statica per produrre un certificatore; • Il certificatore viene applicato al client per determinare quando il client viola i vincoli del componente; Elisabetta Bozzo, Claudio Modanese

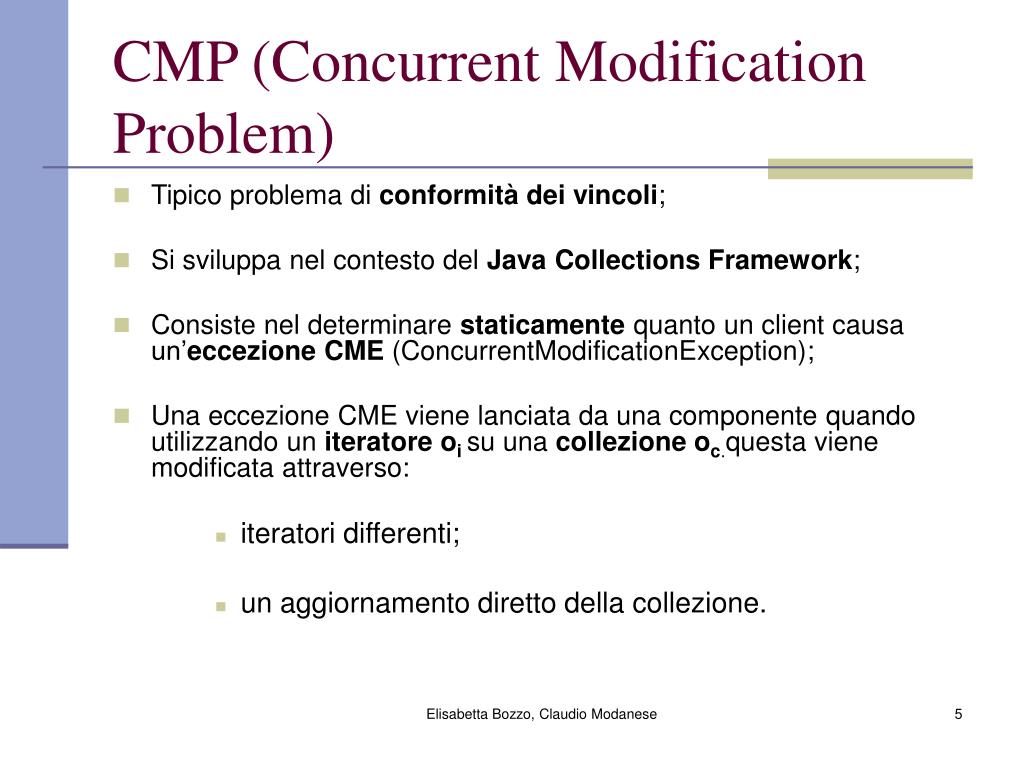

5. CMP (Concurrent Modification Problem) • Tipico problema di conformità dei vincoli; • Si sviluppa nel contesto del Java Collections Framework; • Consiste nel determinare staticamente quanto un client causa un’eccezione CME (ConcurrentModificationException); • Una eccezione CME viene lanciata da una componente quando utilizzando un iteratore oisu una collezione oc.questa viene modificata attraverso: • iteratori differenti; • un aggiornamento diretto della collezione. Elisabetta Bozzo, Claudio Modanese

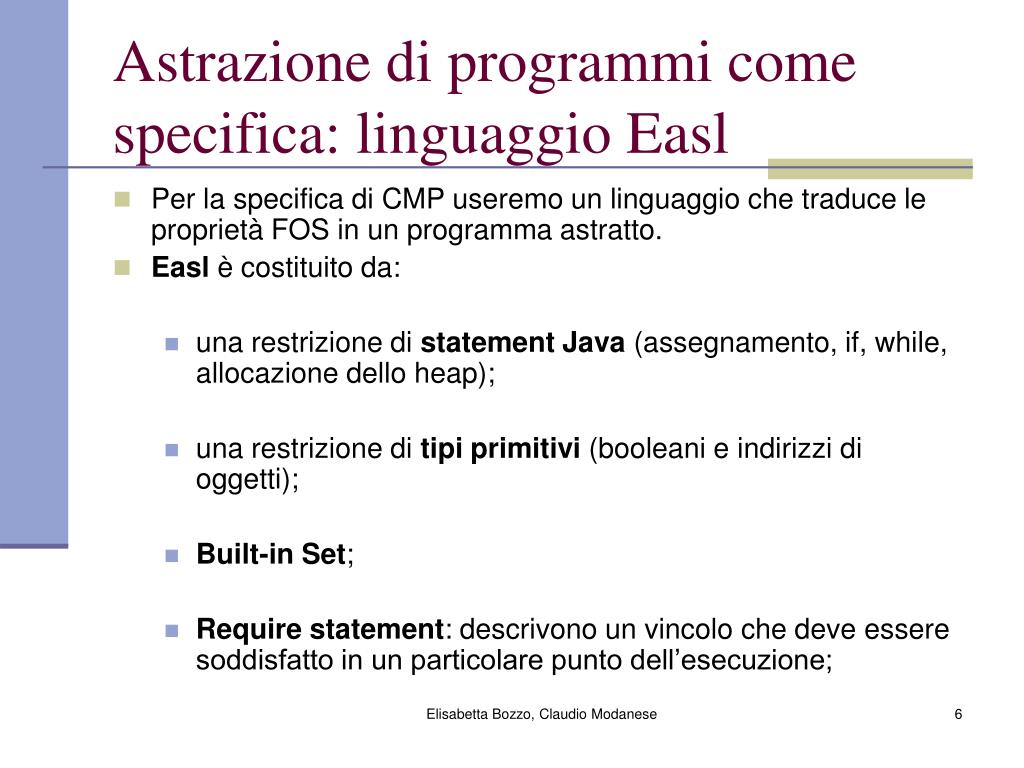

6. Astrazione di programmi come specifica: linguaggio Easl • Per la specifica di CMP useremo un linguaggio che traduce le proprietà FOS in un programma astratto. • Easl è costituito da: • una restrizione di statement Java (assegnamento, if, while, allocazione dello heap); • una restrizione di tipi primitivi (booleani e indirizzi di oggetti); • Built-in Set; • Require statement: descrivono un vincolo che deve essere soddisfatto in un particolare punto dell’esecuzione; Elisabetta Bozzo, Claudio Modanese

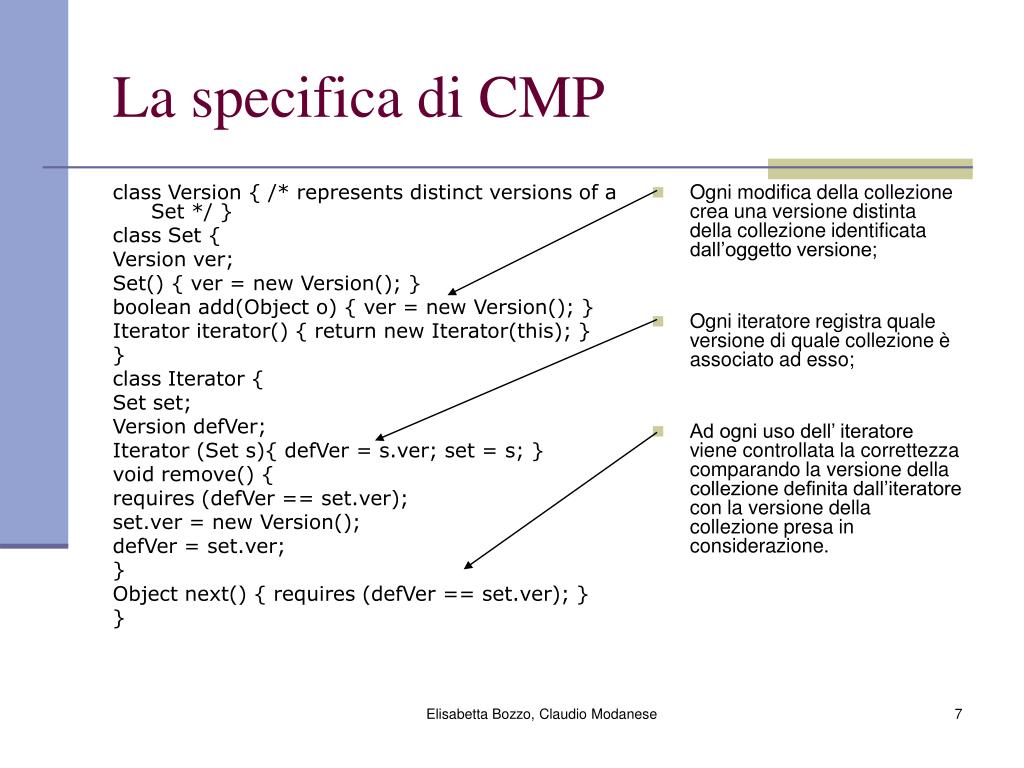

7. class Version { /* represents distinct versions of a Set */ } class Set { Version ver; Set() { ver = new Version(); } boolean add(Object o) { ver = new Version(); } Iterator iterator() { return new Iterator(this); } } class Iterator { Set set; Version defVer; Iterator (Set s){ defVer = s.ver; set = s; } void remove() { requires (defVer == set.ver); set.ver = new Version(); defVer = set.ver; } Object next() { requires (defVer == set.ver); } } Ogni modifica della collezione crea una versione distinta della collezione identificata dall’oggetto versione; Ogni iteratore registra quale versione di quale collezione è associato ad esso; Ad ogni uso dell’ iteratore viene controllata la correttezza comparando la versione della collezione definita dall’iteratore con la versione della collezione presa in considerazione. La specifica di CMP Elisabetta Bozzo, Claudio Modanese

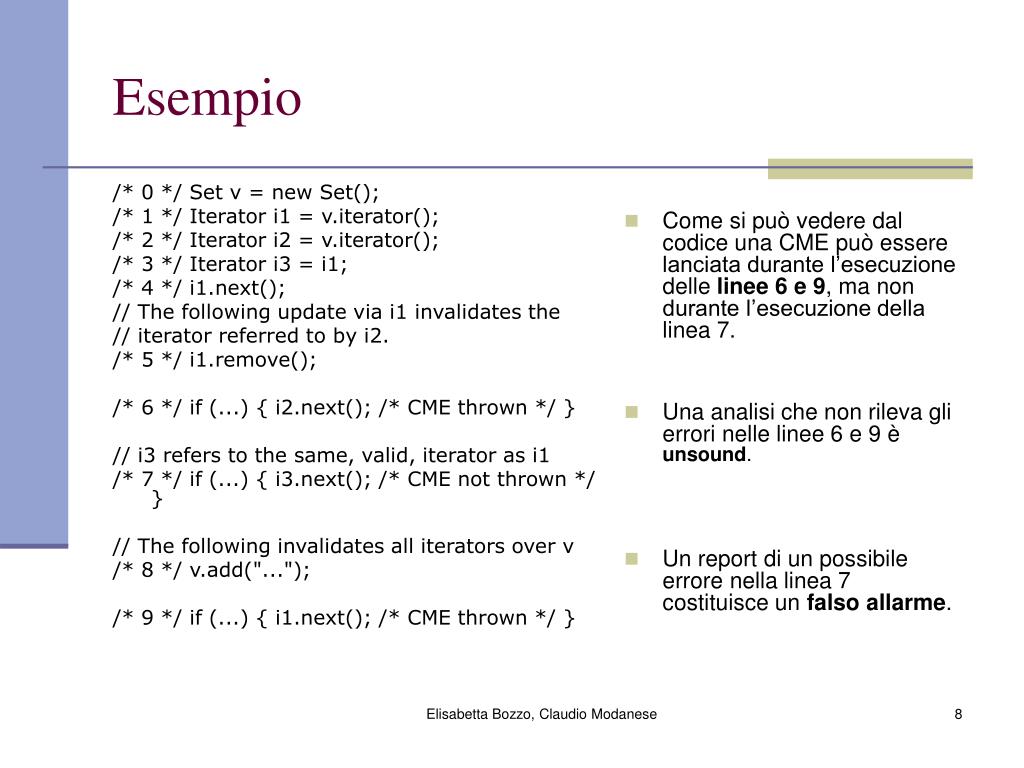

8. /* 0 */ Set v = new Set(); /* 1 */ Iterator i1 = v.iterator(); /* 2 */ Iterator i2 = v.iterator(); /* 3 */ Iterator i3 = i1; /* 4 */ i1.next(); // The following update via i1 invalidates the // iterator referred to by i2. /* 5 */ i1.remove(); /* 6 */ if (...) { i2.next(); /* CME thrown */ } // i3 refers to the same, valid, iterator as i1 /* 7 */ if (...) { i3.next(); /* CME not thrown */ } // The following invalidates all iterators over v /* 8 */ v.add("..."); /* 9 */ if (...) { i1.next(); /* CME thrown */ } Come si può vedere dal codice una CME può essere lanciata durante l’esecuzione delle linee 6 e 9, ma non durante l’esecuzione della linea 7. Una analisi che non rileva gli errori nelle linee 6 e 9 è unsound. Un report di un possibile errore nella linea 7 costituisce un falso allarme. Esempio Elisabetta Bozzo, Claudio Modanese

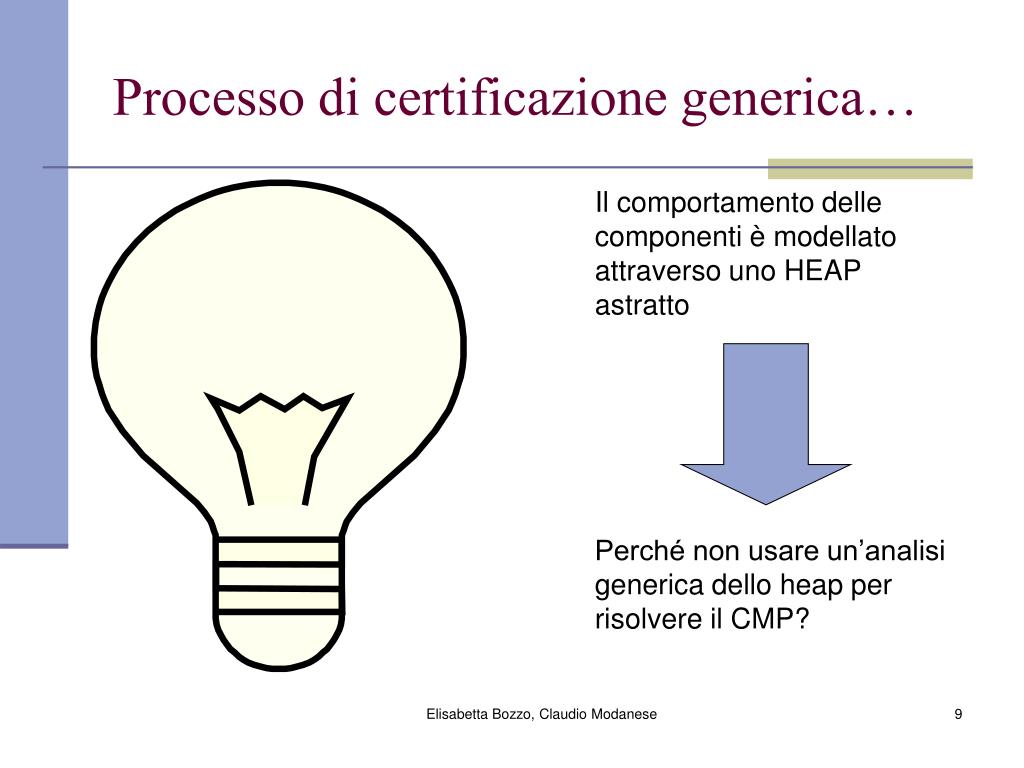

9. Il comportamento delle componenti è modellato attraverso uno HEAP astratto Perché non usare un’analisi generica dello heap per risolvere il CMP? Processo di certificazione generica… Elisabetta Bozzo, Claudio Modanese

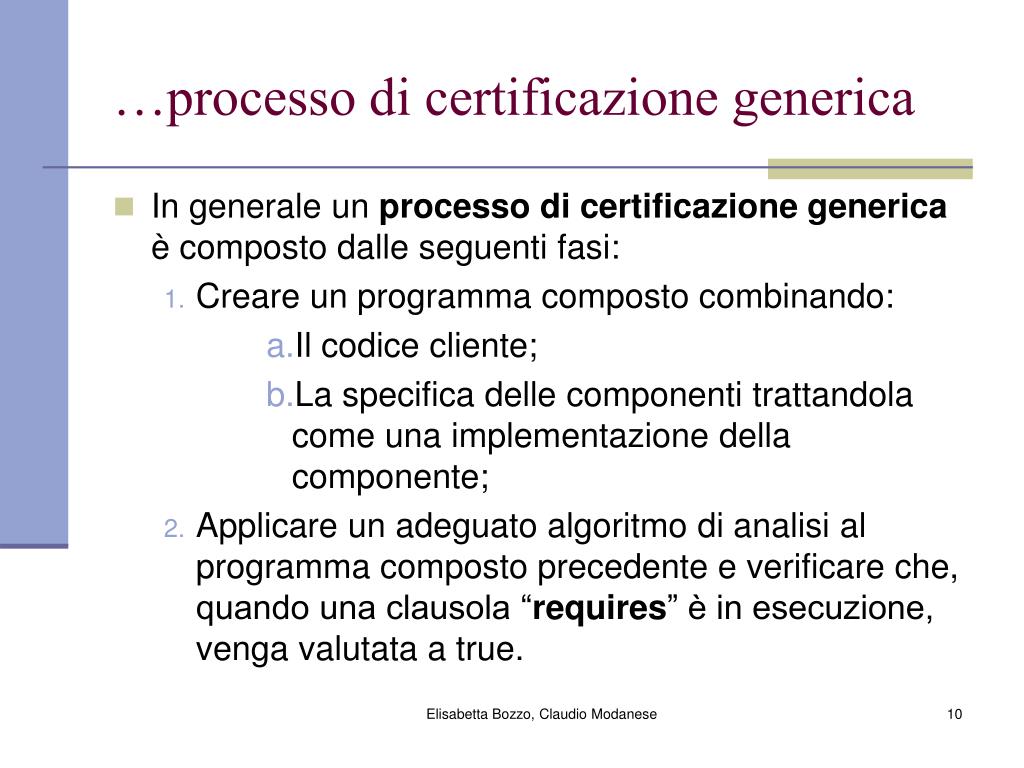

10. …processo di certificazione generica • In generale un processo di certificazione generica è composto dalle seguenti fasi: • Creare un programma composto combinando: • Il codice cliente; • La specifica delle componenti trattandola come una implementazione della componente; • Applicare un adeguato algoritmo di analisi al programma composto precedente e verificare che, quando una clausola “requires” è in esecuzione, venga valutata a true. Elisabetta Bozzo, Claudio Modanese

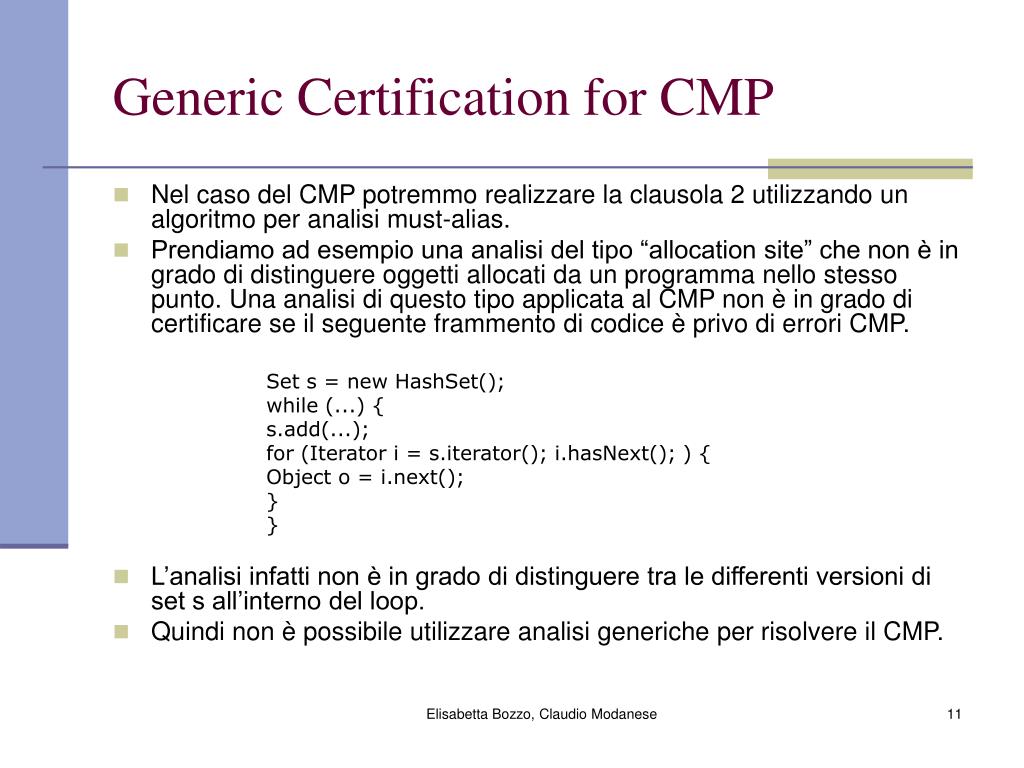

11. Generic Certification for CMP • Nel caso del CMP potremmo realizzare la clausola 2 utilizzando un algoritmo per analisi must-alias. • Prendiamo ad esempio una analisi del tipo “allocation site” che non è in grado di distinguere oggetti allocati da un programma nello stesso punto. Una analisi di questo tipo applicata al CMP non è in grado di certificare se il seguente frammento di codice è privo di errori CMP. Set s = new HashSet(); while (...) { s.add(...); for (Iterator i = s.iterator(); i.hasNext(); ) { Object o = i.next(); } } • L’analisi infatti non è in grado di distinguere tra le differenti versioni di set s all’interno del loop. • Quindi non è possibile utilizzare analisi generiche per risolvere il CMP. Elisabetta Bozzo, Claudio Modanese

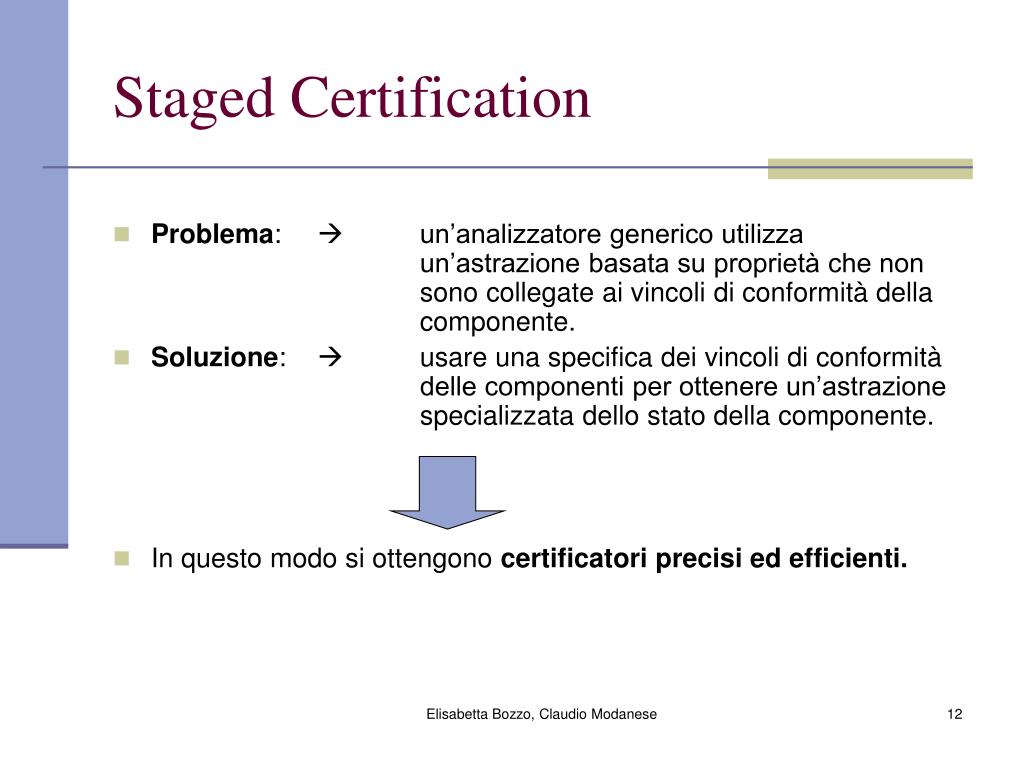

12. Staged Certification • Problema:  un’analizzatore generico utilizza un’astrazione basata su proprietà che non sono collegate ai vincoli di conformità della componente. • Soluzione:  usare una specifica dei vincoli di conformità delle componenti per ottenere un’astrazione specializzata dello stato della componente. • In questo modo si ottengono certificatori precisi ed efficienti. Elisabetta Bozzo, Claudio Modanese

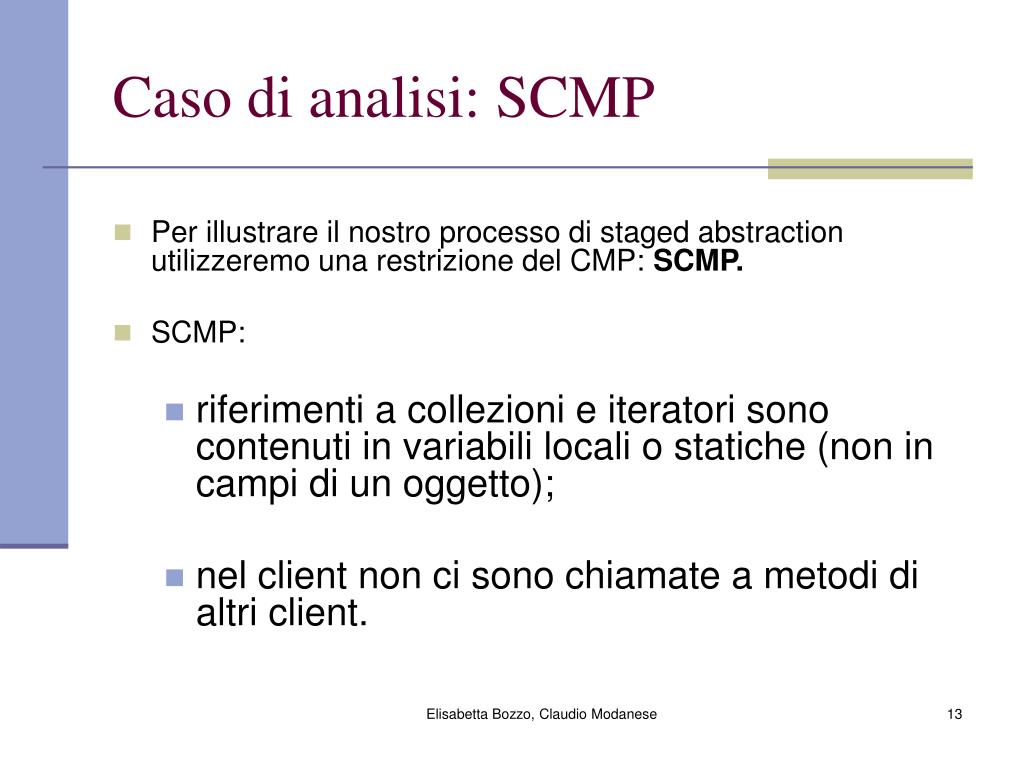

13. Caso di analisi: SCMP • Per illustrare il nostro processo di staged abstraction utilizzeremo una restrizione del CMP: SCMP. • SCMP: • riferimenti a collezioni e iteratori sono contenuti in variabili locali o statiche (non in campi di un oggetto); • nel client non ci sono chiamate a metodi di altri client. Elisabetta Bozzo, Claudio Modanese

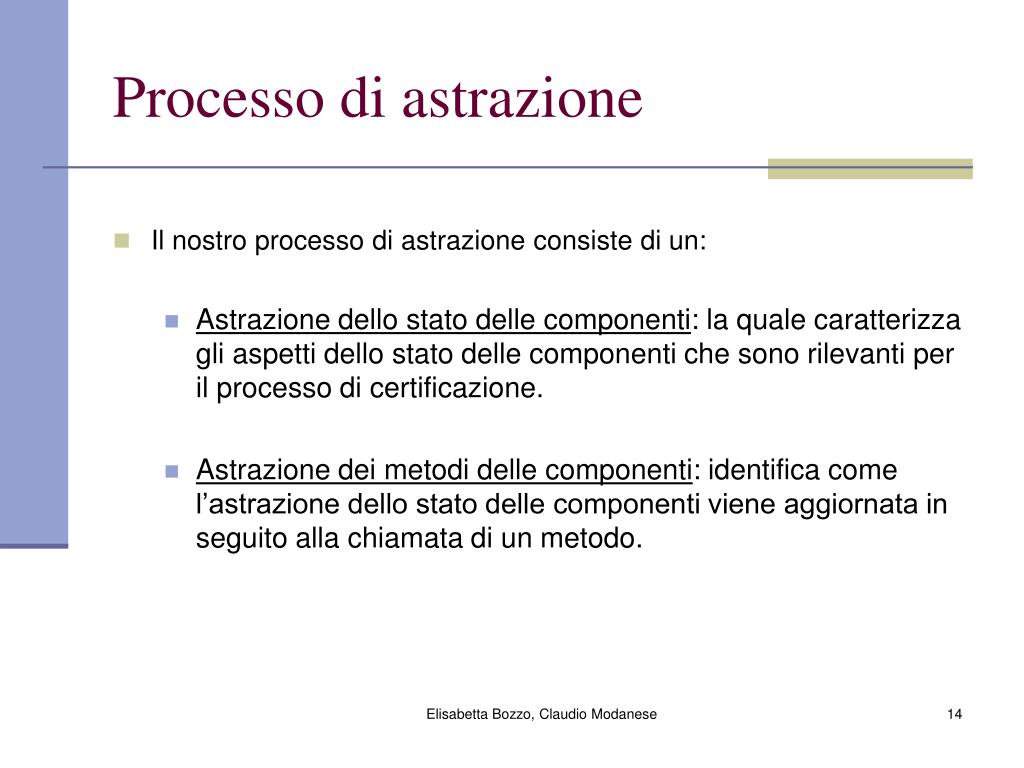

14. Processo di astrazione • Il nostro processo di astrazione consiste di un: • Astrazione dello stato delle componenti: la quale caratterizza gli aspetti dello stato delle componenti che sono rilevanti per il processo di certificazione. • Astrazione dei metodi delle componenti: identifica come l’astrazione dello stato delle componenti viene aggiornata in seguito alla chiamata di un metodo. Elisabetta Bozzo, Claudio Modanese

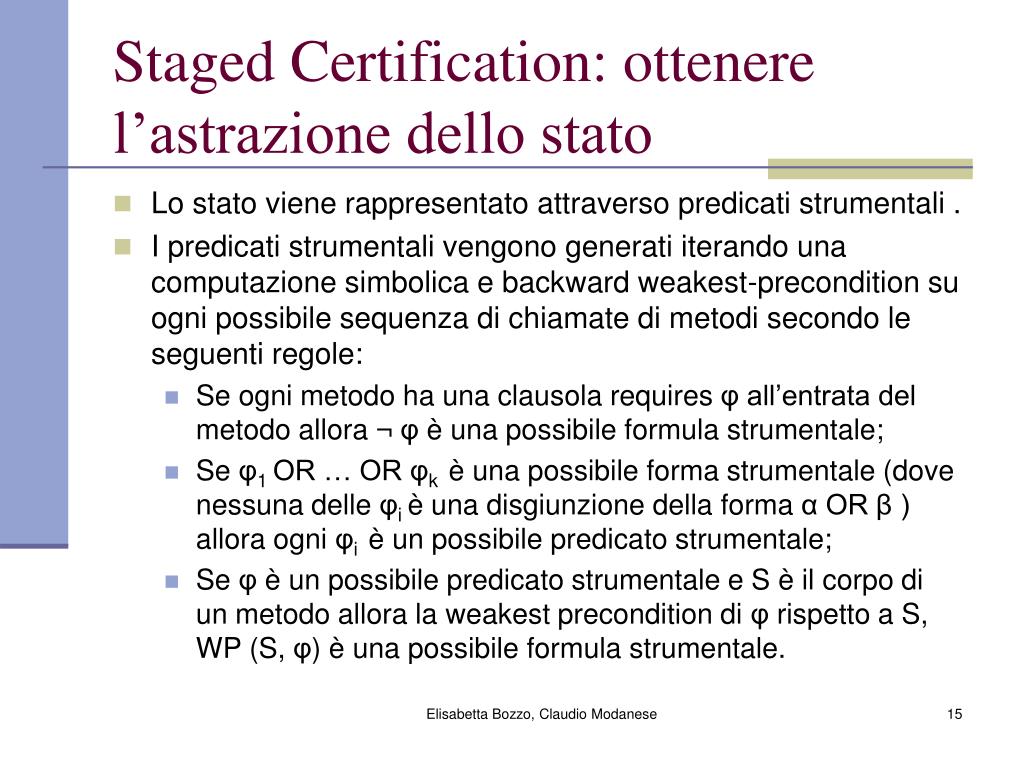

15. Staged Certification: ottenere l’astrazione dello stato • Lo stato viene rappresentato attraverso predicati strumentali . • I predicati strumentali vengono generati iterando una computazione simbolica e backward weakest-precondition su ogni possibile sequenza di chiamate di metodi secondo le seguenti regole: • Se ogni metodo ha una clausola requires φ all’entrata del metodo allora ¬ φ è una possibile formula strumentale; • Se φ1 OR … OR φk è una possibile forma strumentale (dove nessuna delle φi è una disgiunzione della forma α OR β ) allora ogni φi è un possibile predicato strumentale; • Se φ è un possibile predicato strumentale e S è il corpo di un metodo allora la weakest precondition di φ rispetto a S, WP (S, φ) è una possibile formula strumentale. Elisabetta Bozzo, Claudio Modanese

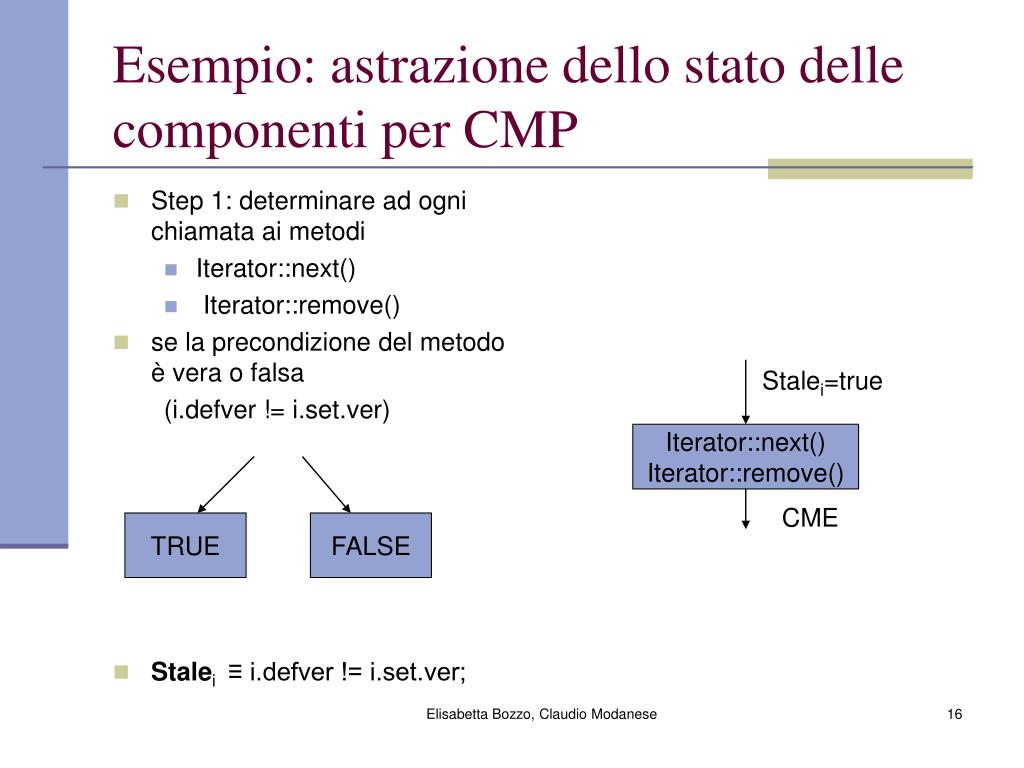

16. Step 1: determinare ad ogni chiamata ai metodi Iterator::next() Iterator::remove() se la precondizione del metodo è vera o falsa (i.defver != i.set.ver) Stalei ≡ i.defver != i.set.ver; Esempio: astrazione dello stato delle componenti per CMP Stalei=true Iterator::next() Iterator::remove() CME TRUE FALSE Elisabetta Bozzo, Claudio Modanese

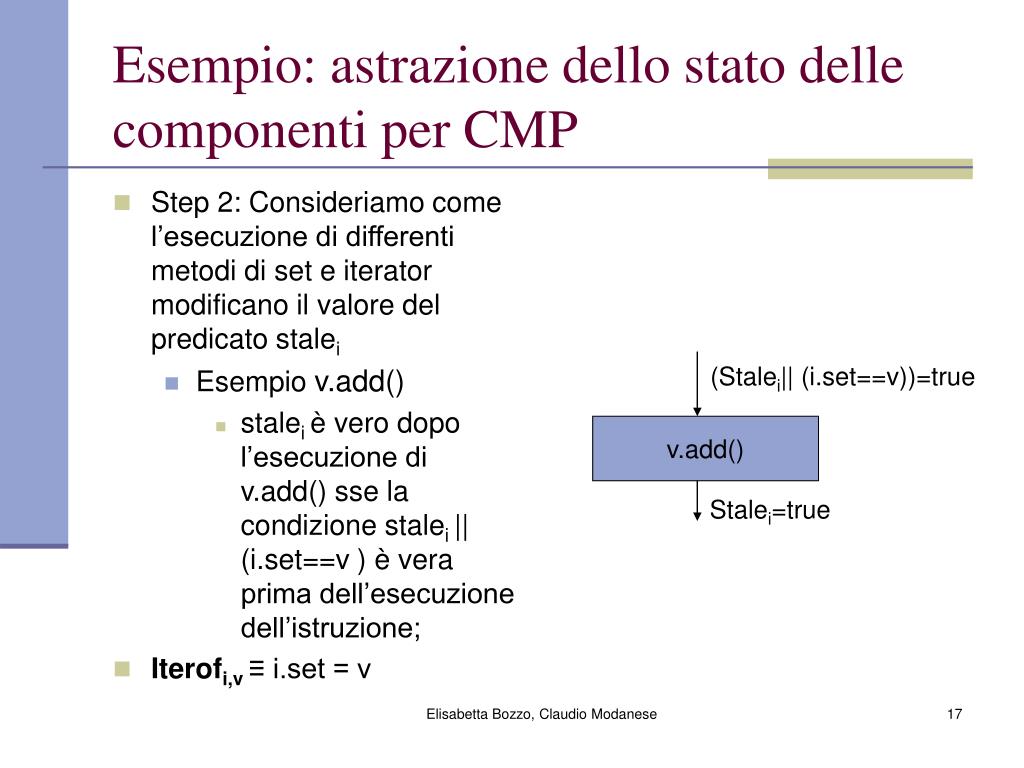

17. Step 2: Consideriamo come l’esecuzione di differenti metodi di set e iterator modificano il valore del predicato stalei Esempio v.add() stalei è vero dopo l’esecuzione di v.add() sse la condizione stalei || (i.set==v ) è vera prima dell’esecuzione dell’istruzione; Iterofi,v≡ i.set = v Esempio: astrazione dello stato delle componenti per CMP (Stalei|| (i.set==v))=true v.add() Stalei=true Elisabetta Bozzo, Claudio Modanese

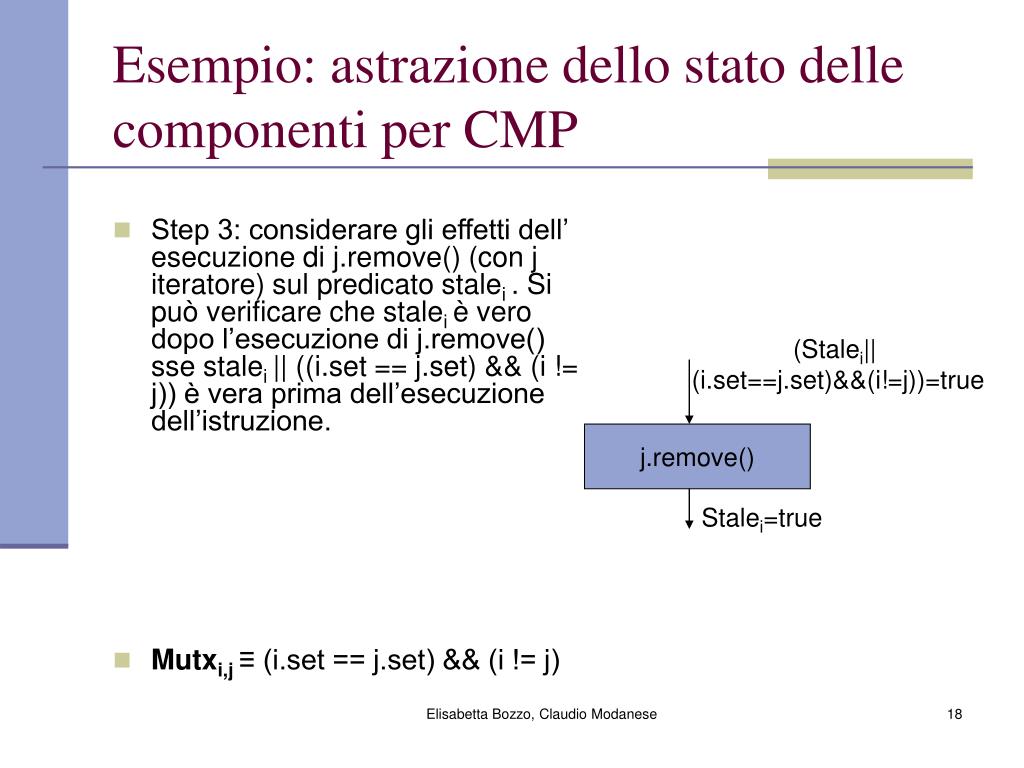

18. Step 3: considerare gli effetti dell’ esecuzione di j.remove() (con j iteratore) sul predicato stalei . Si può verificare che stalei è vero dopo l’esecuzione di j.remove() sse stalei || ((i.set == j.set) && (i != j)) è vera prima dell’esecuzione dell’istruzione. Mutxi,j≡ (i.set == j.set) && (i != j) (Stalei|| (i.set==j.set)&&(i!=j))=true j.remove() Stalei=true Esempio: astrazione dello stato delle componenti per CMP Elisabetta Bozzo, Claudio Modanese

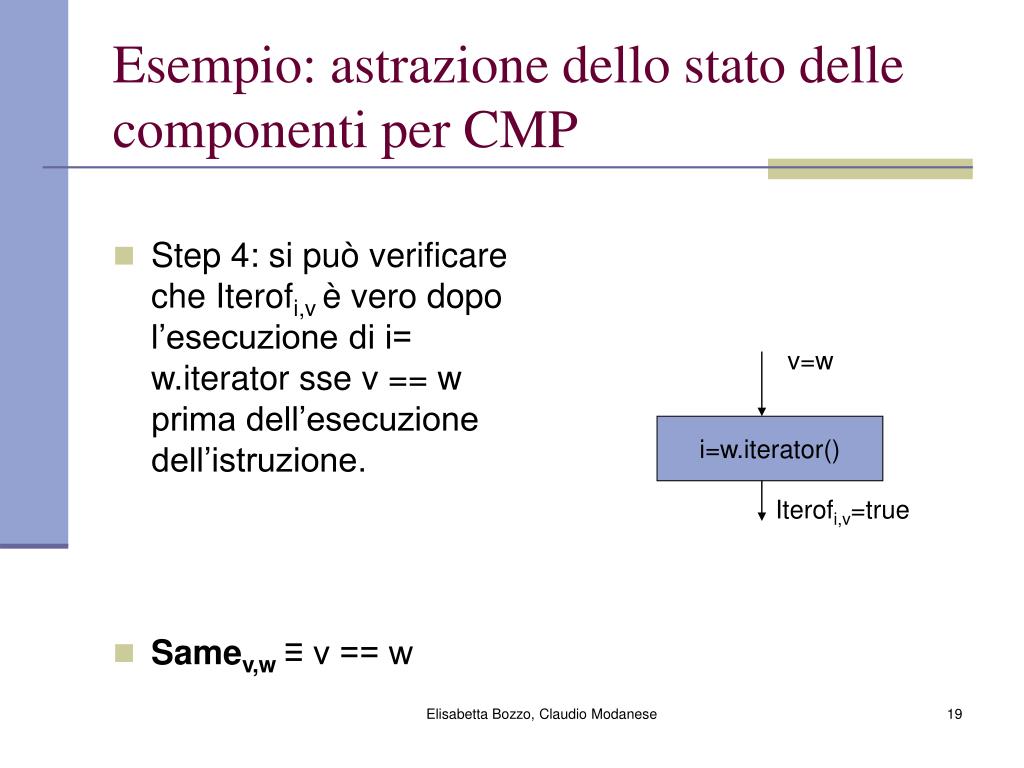

19. Step 4: si può verificare che Iterofi,v è vero dopo l’esecuzione di i= w.iterator sse v == w prima dell’esecuzione dell’istruzione. Samev,w≡ v == w v=w i=w.iterator() Iterofi,v=true Esempio: astrazione dello stato delle componenti per CMP Elisabetta Bozzo, Claudio Modanese

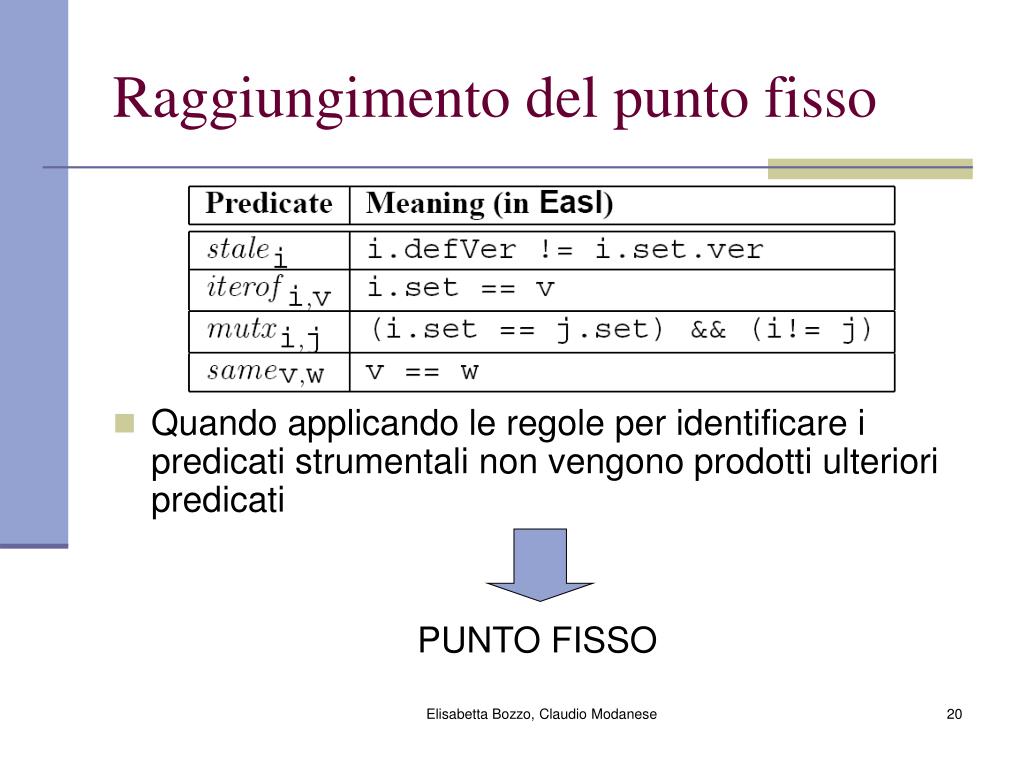

20. Raggiungimento del punto fisso • Quando applicando le regole per identificare i predicati strumentali non vengono prodotti ulteriori predicati PUNTO FISSO Elisabetta Bozzo, Claudio Modanese

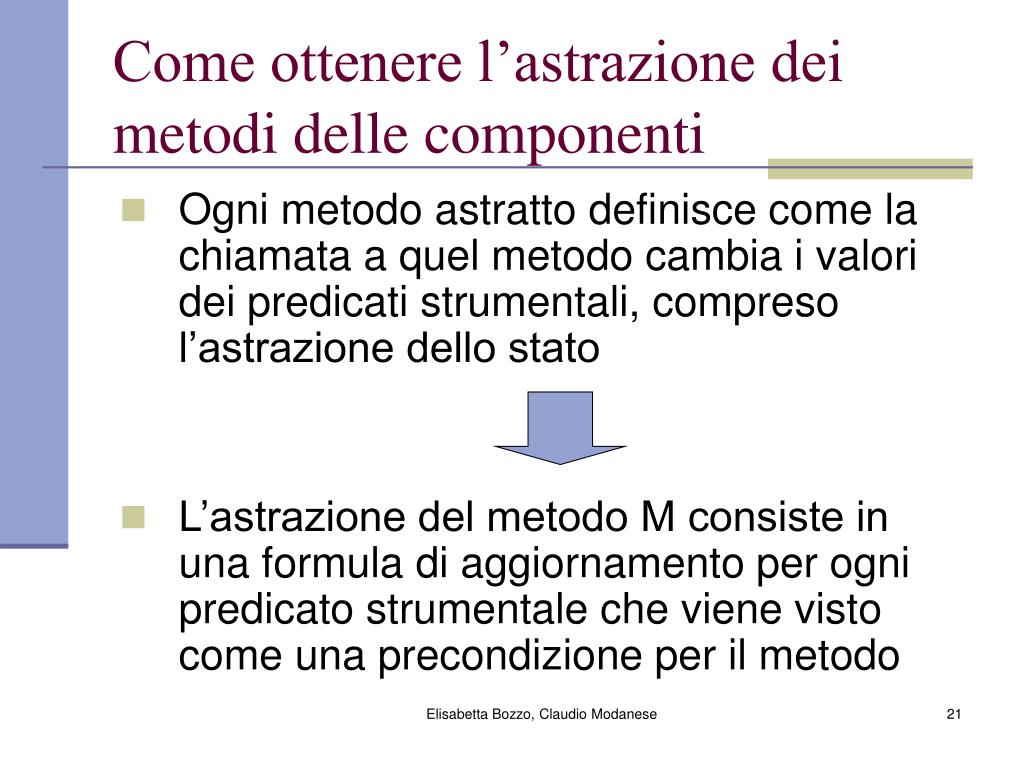

21. Come ottenere l’astrazione dei metodi delle componenti • Ogni metodo astratto definisce come la chiamata a quel metodo cambia i valori dei predicati strumentali, compreso l’astrazione dello stato • L’astrazione del metodo M consiste in una formula di aggiornamento per ogni predicato strumentale che viene visto come una precondizione per il metodo Elisabetta Bozzo, Claudio Modanese

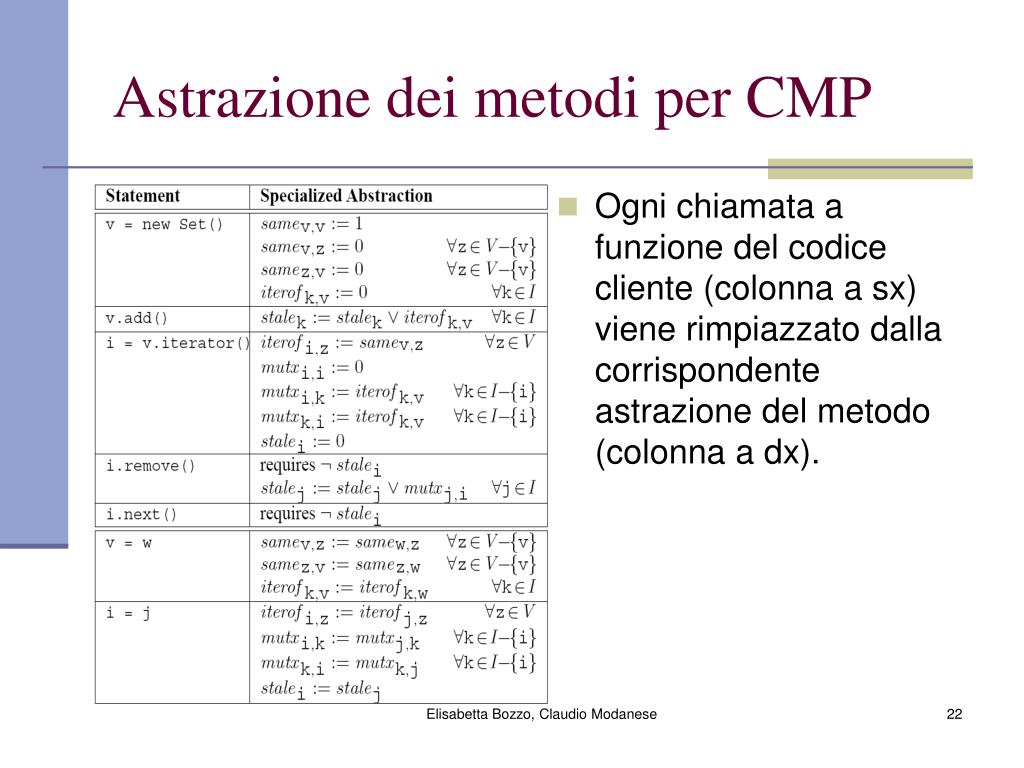

22. Ogni chiamata a funzione del codice cliente (colonna a sx) viene rimpiazzato dalla corrispondente astrazione del metodo (colonna a dx). Astrazione dei metodi per CMP Elisabetta Bozzo, Claudio Modanese

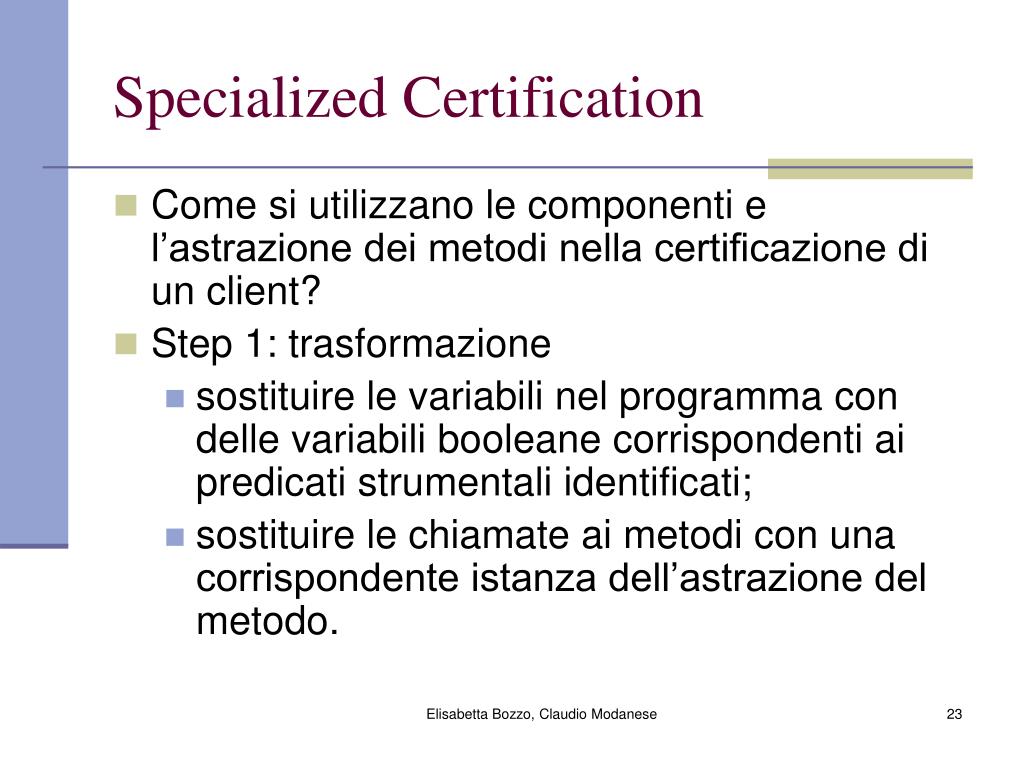

23. Specialized Certification • Come si utilizzano le componenti e l’astrazione dei metodi nella certificazione di un client? • Step 1: trasformazione • sostituire le variabili nel programma con delle variabili booleane corrispondenti ai predicati strumentali identificati; • sostituire le chiamate ai metodi con una corrispondente istanza dell’astrazione del metodo. Elisabetta Bozzo, Claudio Modanese

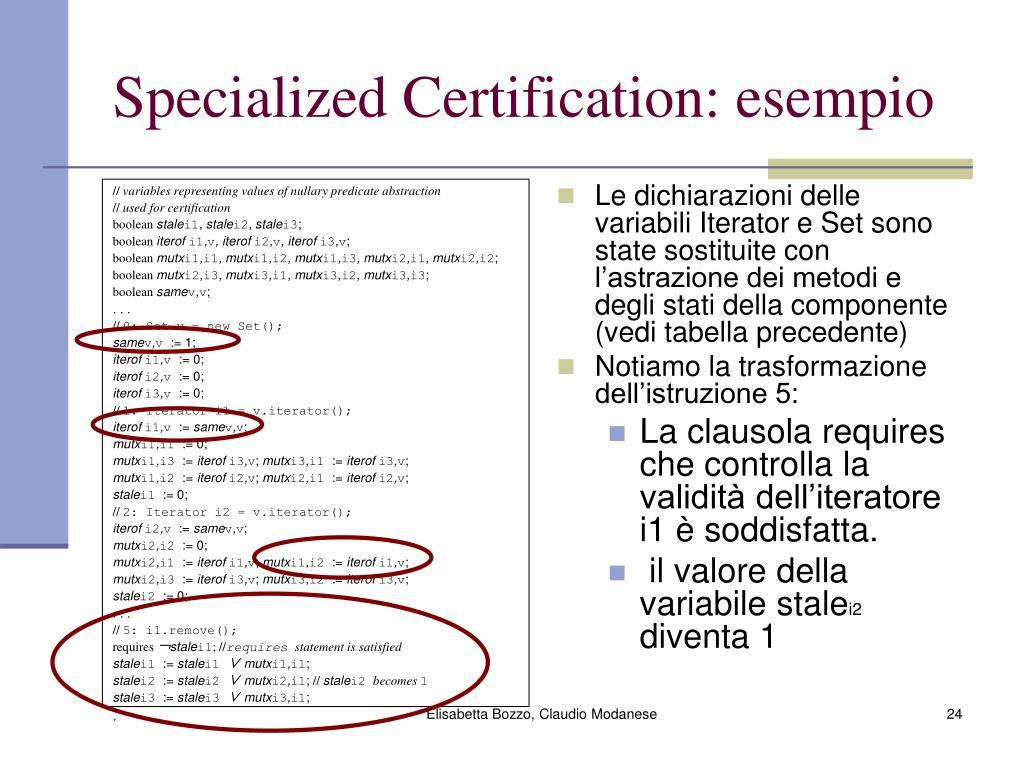

24. Le dichiarazioni delle variabili Iterator e Set sono state sostituite con l’astrazione dei metodi e degli stati della componente (vedi tabella precedente) Notiamo la trasformazione dell’istruzione 5: La clausola requires che controlla la validità dell’iteratore i1 è soddisfatta. il valore della variabile stalei2 diventa 1 // variables representing values of nullary predicate abstraction // used for certification boolean stalei1, stalei2, stalei3; boolean iterof i1,v, iterof i2,v, iterof i3,v; boolean mutxi1,i1, mutxi1,i2, mutxi1,i3, mutxi2,i1, mutxi2,i2; boolean mutxi2,i3, mutxi3,i1, mutxi3,i2, mutxi3,i3; boolean samev,v; . . . // 0: Set v = new Set(); samev,v := 1; iterof i1,v := 0; iterof i2,v := 0; iterof i3,v := 0; // 1: Iterator i1 = v.iterator(); iterof i1,v := samev,v; mutxi1,i1 := 0; mutxi1,i3 := iterof i3,v; mutxi3,i1 := iterof i3,v; mutxi1,i2 := iterof i2,v; mutxi2,i1 := iterof i2,v; stalei1 := 0; // 2: Iterator i2 = v.iterator(); iterof i2,v := samev,v; mutxi2,i2 := 0; mutxi2,i1 := iterof i1,v; mutxi1,i2 := iterof i1,v; mutxi2,i3 := iterof i3,v; mutxi3,i2 := iterof i3,v; stalei2 := 0; . . . // 5: i1.remove(); requires ￢stalei1; //requires statement is satisfied stalei1 := stalei1 ∨ mutxi1,i1; stalei2 := stalei2 ∨ mutxi2,i1; // stalei2 becomes 1 stalei3 := stalei3 ∨ mutxi3,i1; . Specialized Certification: esempio Elisabetta Bozzo, Claudio Modanese

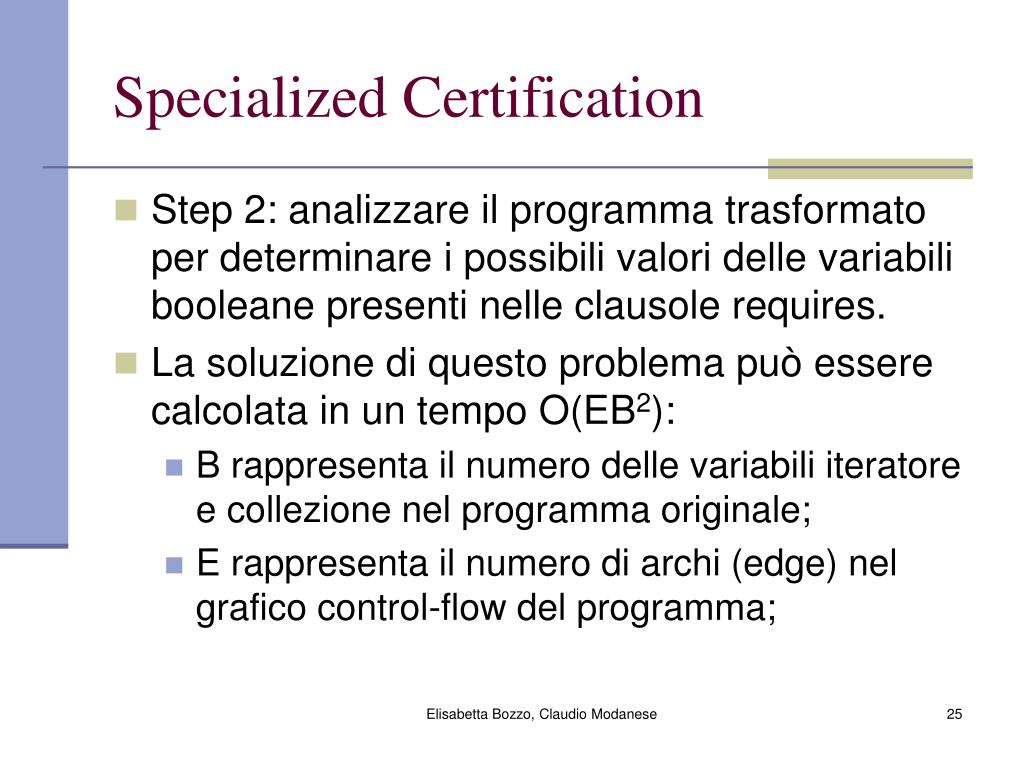

25. Specialized Certification • Step 2: analizzare il programma trasformato per determinare i possibili valori delle variabili booleane presenti nelle clausole requires. • La soluzione di questo problema può essere calcolata in un tempo O(EB2): • B rappresenta il numero delle variabili iteratore e collezione nel programma originale; • E rappresenta il numero di archi (edge) nel grafico control-flow del programma; Elisabetta Bozzo, Claudio Modanese

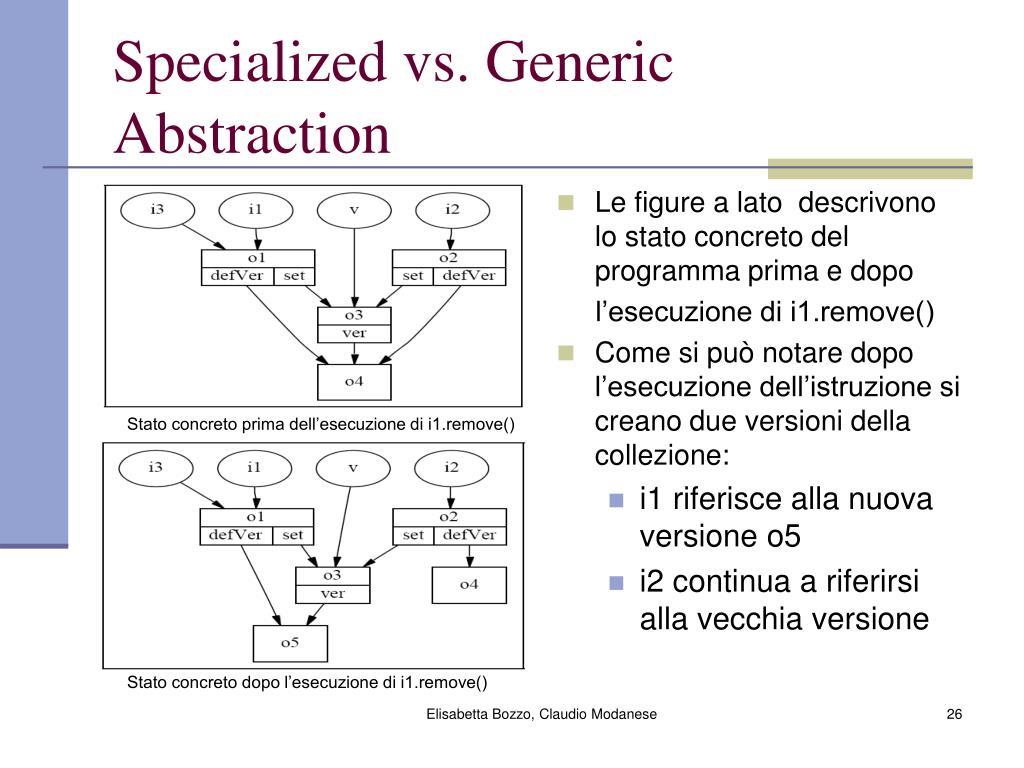

26. Specialized vs. Generic Abstraction • Le figure a lato descrivono lo stato concreto del programma prima e dopo l’esecuzione di i1.remove() • Come si può notare dopo l’esecuzione dell’istruzione si creano due versioni della collezione: • i1 riferisce alla nuova versione o5 • i2 continua a riferirsi alla vecchia versione Stato concreto prima dell’esecuzione di i1.remove() Stato concreto dopo l’esecuzione di i1.remove() Elisabetta Bozzo, Claudio Modanese

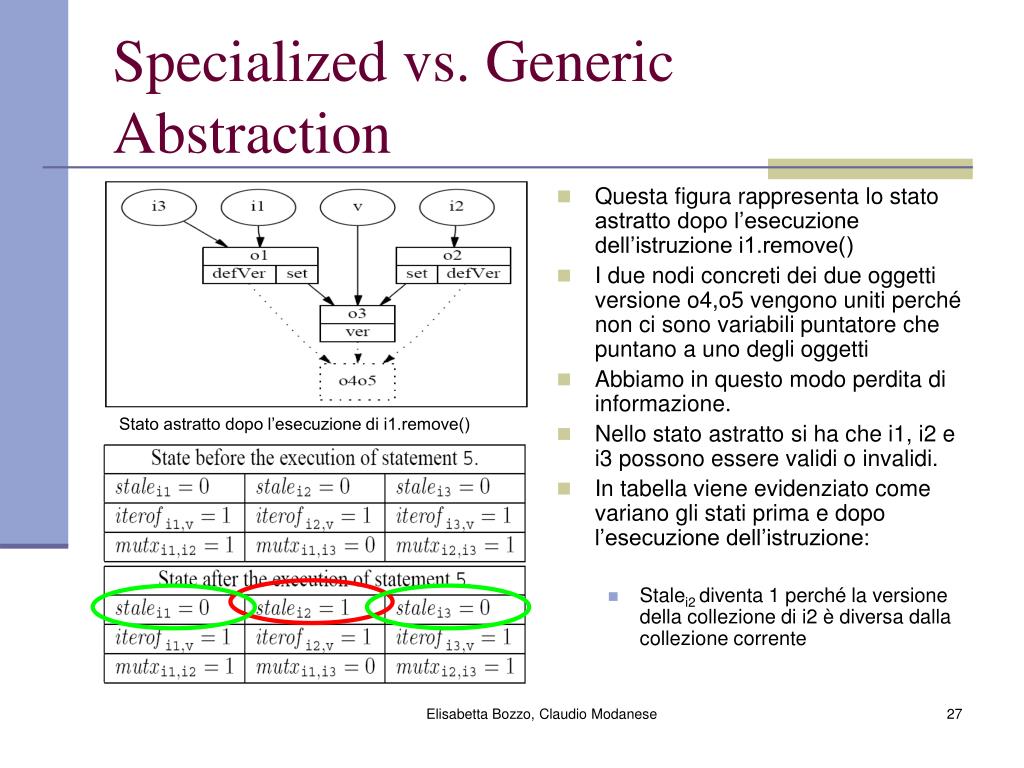

27. Specialized vs. Generic Abstraction • Questa figura rappresenta lo stato astratto dopo l’esecuzione dell’istruzione i1.remove() • I due nodi concreti dei due oggetti versione o4,o5 vengono uniti perché non ci sono variabili puntatore che puntano a uno degli oggetti • Abbiamo in questo modo perdita di informazione. • Nello stato astratto si ha che i1, i2 e i3 possono essere validi o invalidi. • In tabella viene evidenziato come variano gli stati prima e dopo l’esecuzione dell’istruzione: • Stalei2 diventa 1 perché la versione della collezione di i2 è diversa dalla collezione corrente Stato astratto dopo l’esecuzione di i1.remove() Elisabetta Bozzo, Claudio Modanese

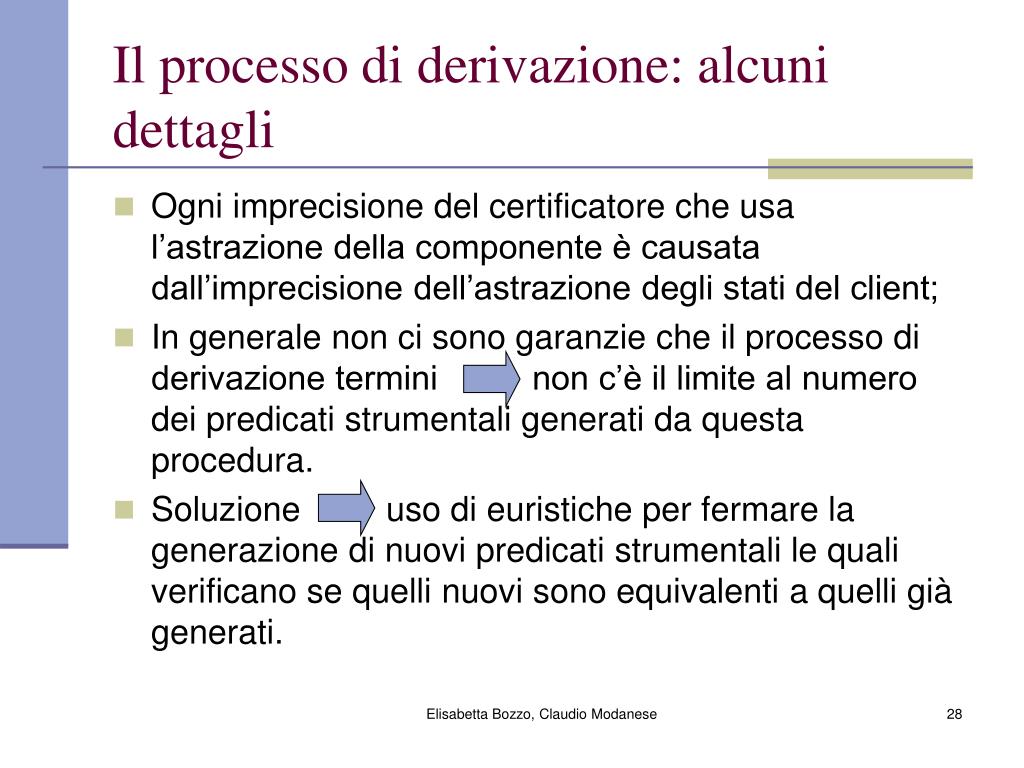

28. Il processo di derivazione: alcuni dettagli • Ogni imprecisione del certificatore che usa l’astrazione della componente è causata dall’imprecisione dell’astrazione degli stati del client; • In generale non ci sono garanzie che il processo di derivazione termini non c’è il limite al numero dei predicati strumentali generati da questa procedura. • Soluzione uso di euristiche per fermare la generazione di nuovi predicati strumentali le quali verificano se quelli nuovi sono equivalenti a quelli già generati. Elisabetta Bozzo, Claudio Modanese

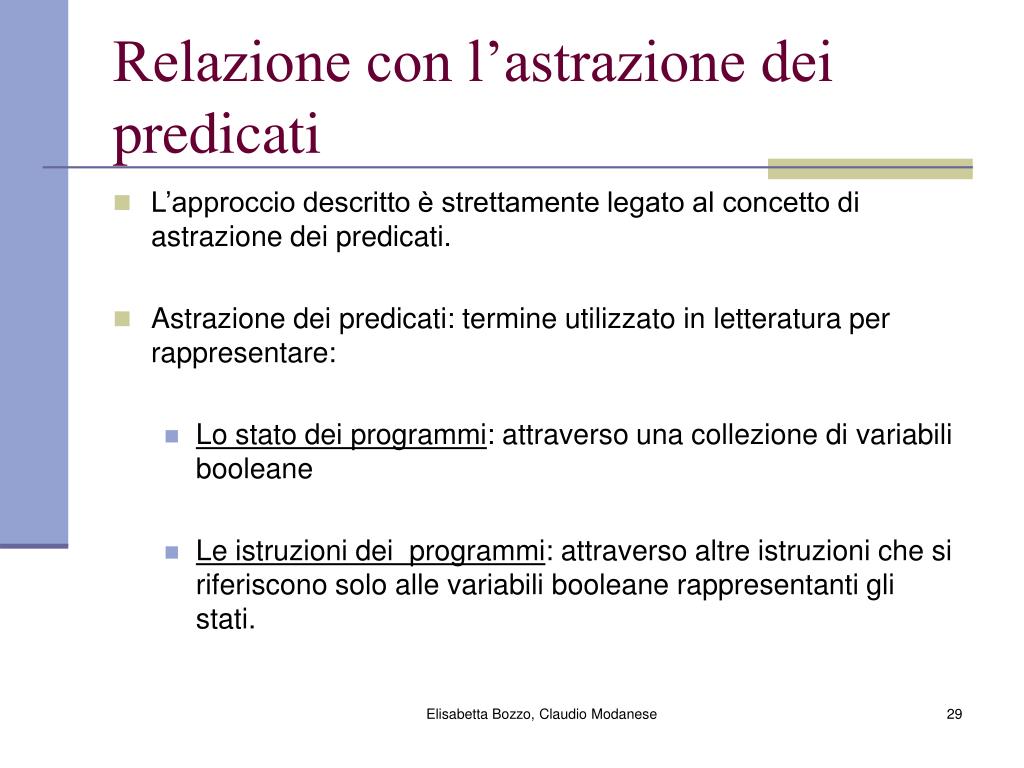

29. Relazione con l’astrazione dei predicati • L’approccio descritto è strettamente legato al concetto di astrazione dei predicati. • Astrazione dei predicati: termine utilizzato in letteratura per rappresentare: • Lo stato dei programmi: attraverso una collezione di variabili booleane • Le istruzioni dei programmi: attraverso altre istruzioni che si riferiscono solo alle variabili booleane rappresentanti gli stati. Elisabetta Bozzo, Claudio Modanese

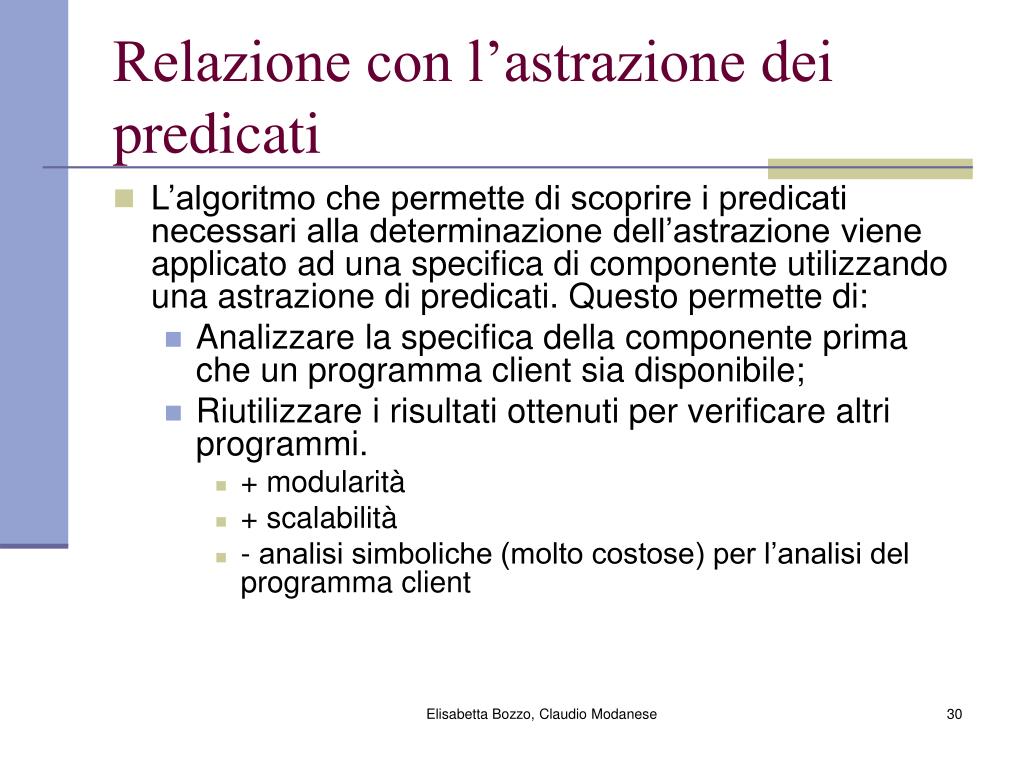

30. Relazione con l’astrazione dei predicati • L’algoritmo che permette di scoprire i predicati necessari alla determinazione dell’astrazione viene applicato ad una specifica di componente utilizzando una astrazione di predicati. Questo permette di: • Analizzare la specifica della componente prima che un programma client sia disponibile; • Riutilizzare i risultati ottenuti per verificare altri programmi. • + modularità • + scalabilità • - analisi simboliche (molto costose) per l’analisi del programma client Elisabetta Bozzo, Claudio Modanese

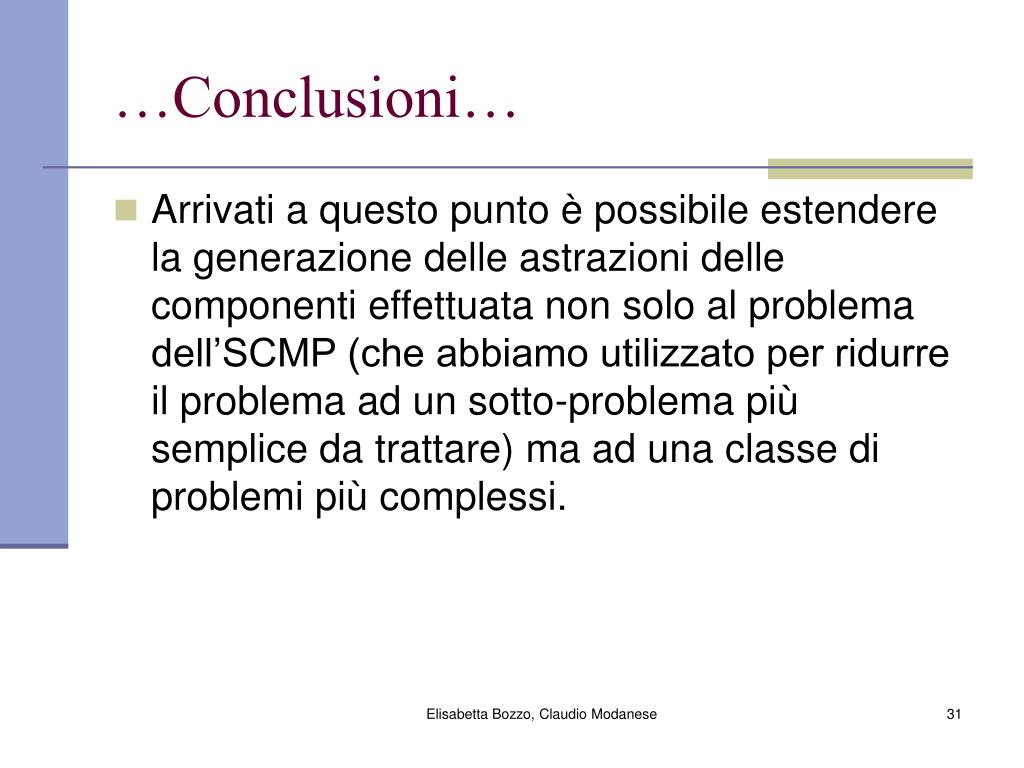

31. …Conclusioni… • Arrivati a questo punto è possibile estendere la generazione delle astrazioni delle componenti effettuata non solo al problema dell’SCMP (che abbiamo utilizzato per ridurre il problema ad un sotto-problema più semplice da trattare) ma ad una classe di problemi più complessi. Elisabetta Bozzo, Claudio Modanese

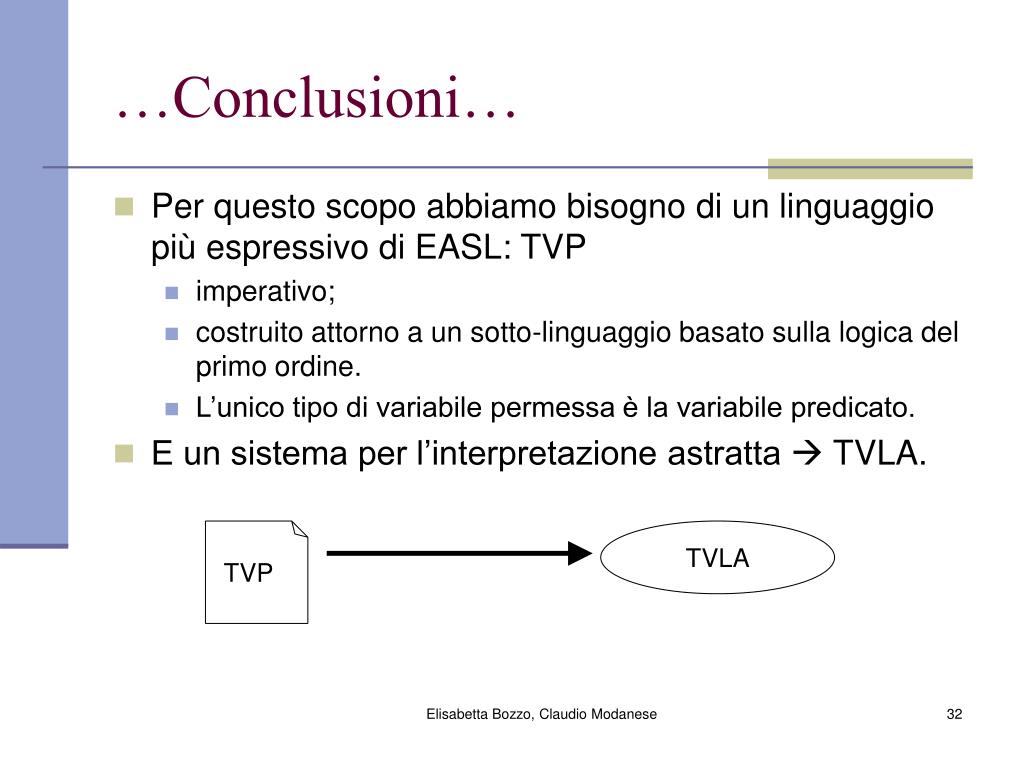

32. TVP …Conclusioni… • Per questo scopo abbiamo bisogno di un linguaggio più espressivo di EASL: TVP • imperativo; • costruito attorno a un sotto-linguaggio basato sulla logica del primo ordine. • L’unico tipo di variabile permessa è la variabile predicato. • E un sistema per l’interpretazione astratta  TVLA. TVLA Elisabetta Bozzo, Claudio Modanese

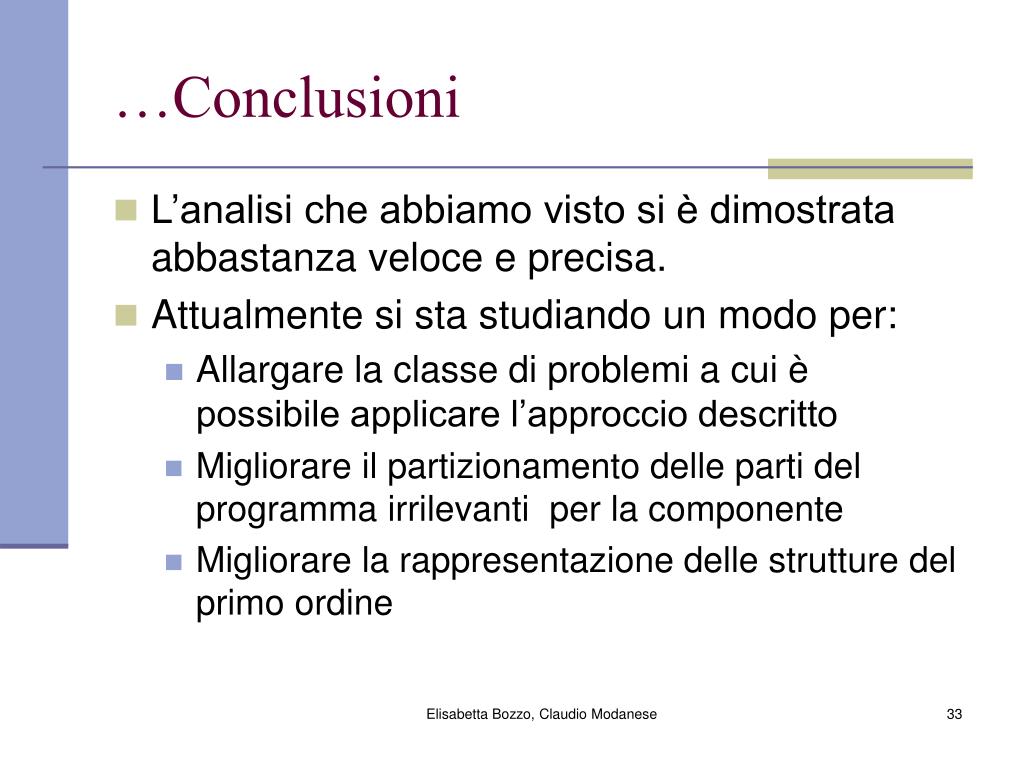

33. …Conclusioni • L’analisi che abbiamo visto si è dimostrata abbastanza veloce e precisa. • Attualmente si sta studiando un modo per: • Allargare la classe di problemi a cui è possibile applicare l’approccio descritto • Migliorare il partizionamento delle parti del programma irrilevanti per la componente • Migliorare la rappresentazione delle strutture del primo ordine Elisabetta Bozzo, Claudio Modanese
