  1. 分散コンピューティング環境上のWebリンク収集システムの実装分散コンピューティング環境上のWebリンク収集システムの実装 林研究室 ０５００１１　伊藤　正敬

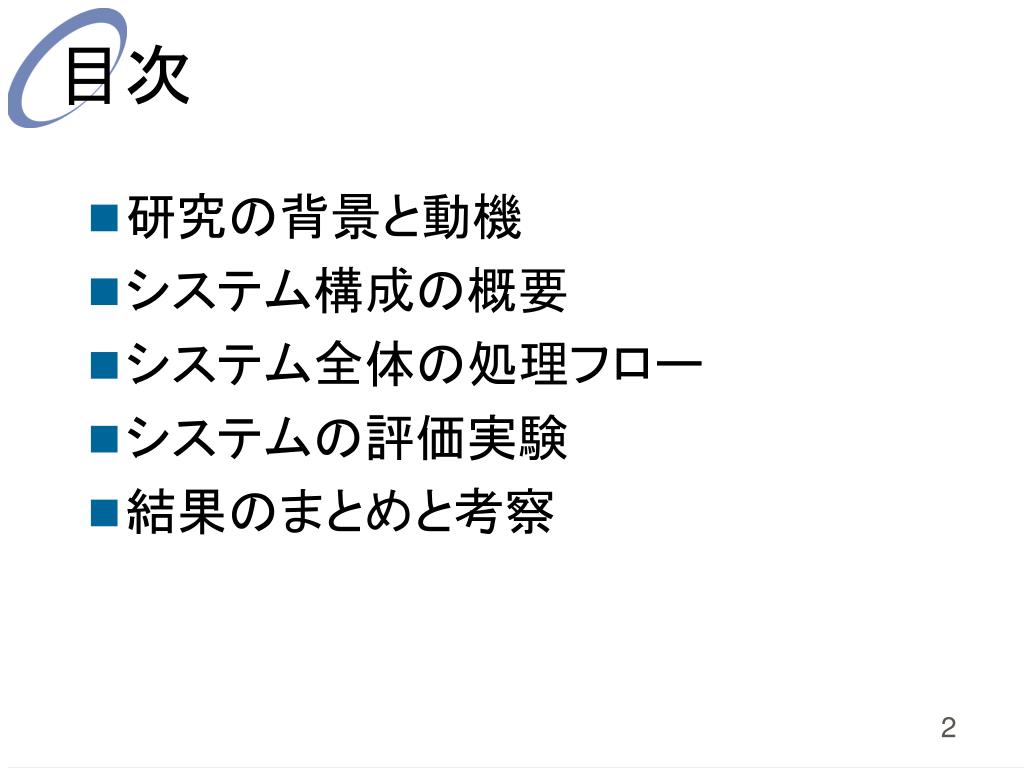

  2. 目次 • 研究の背景と動機 • システム構成の概要 • システム全体の処理フロー • システムの評価実験 • 結果のまとめと考察

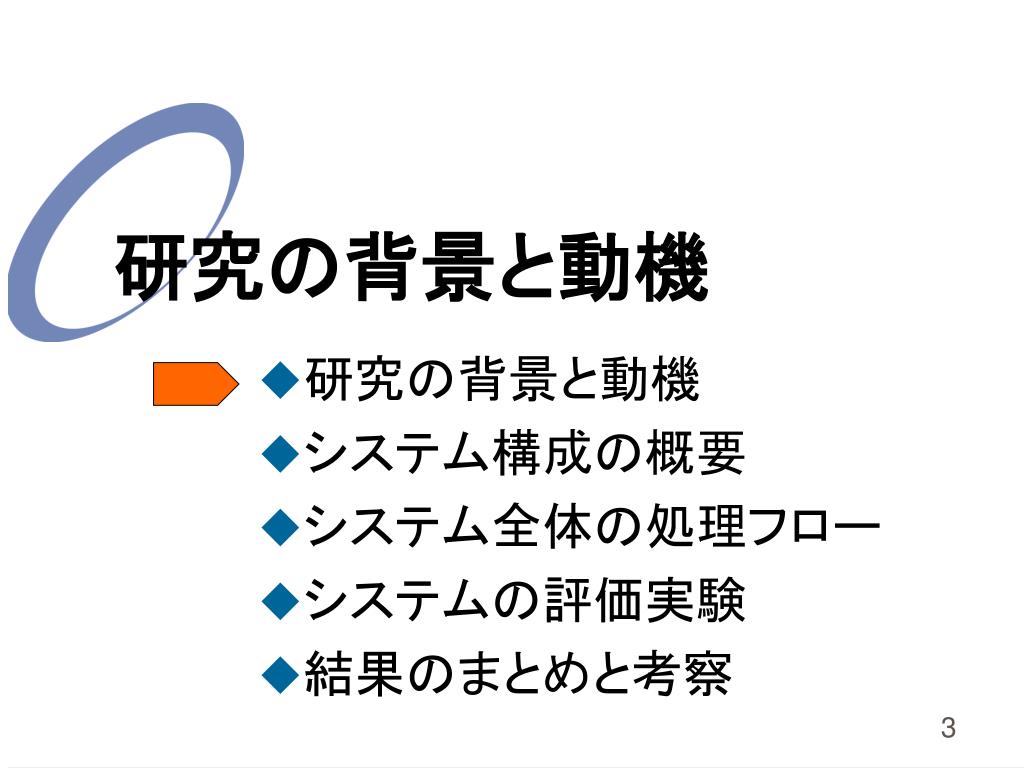

  3. 研究の背景と動機 研究の背景と動機 システム構成の概要 システム全体の処理フロー システムの評価実験 結果のまとめと考察

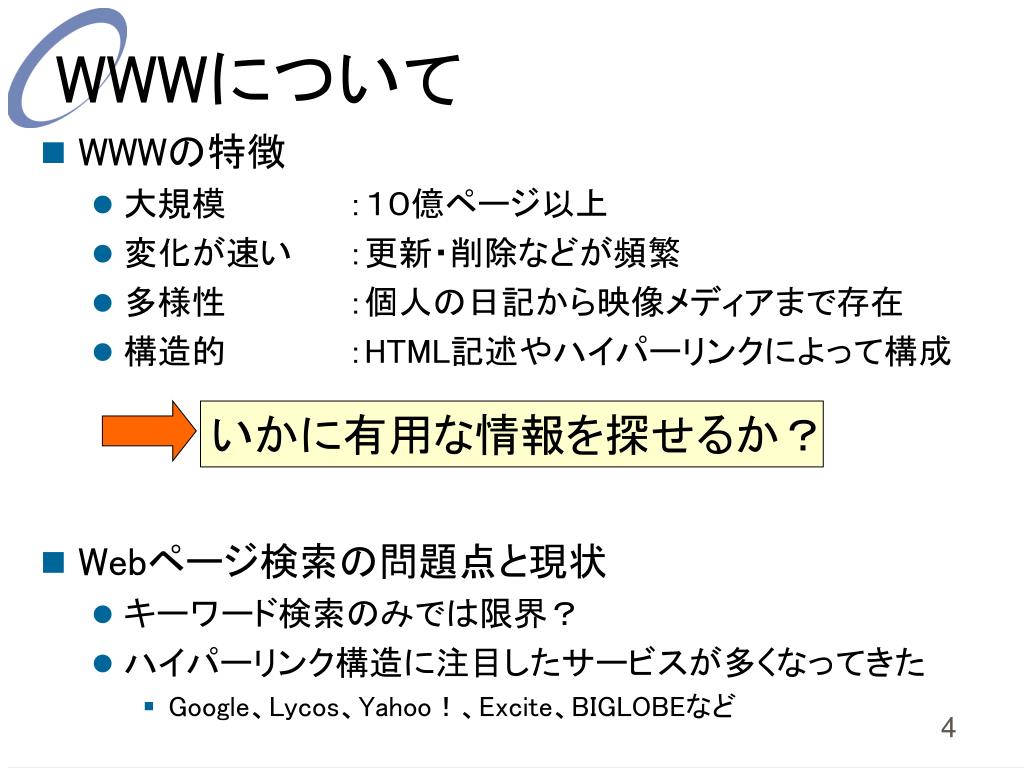

  4. WWWについて • WWWの特徴 • 大規模 ：１０億ページ以上 • 変化が速い ：更新・削除などが頻繁 • 多様性 ：個人の日記から映像メディアまで存在 • 構造的 ：HTML記述やハイパーリンクによって構成 • Webページ検索の問題点と現状 • キーワード検索のみでは限界？ • ハイパーリンク構造に注目したサービスが多くなってきた • Google、Lycos、Yahoo！、Excite、BIGLOBEなど いかに有用な情報を探せるか？

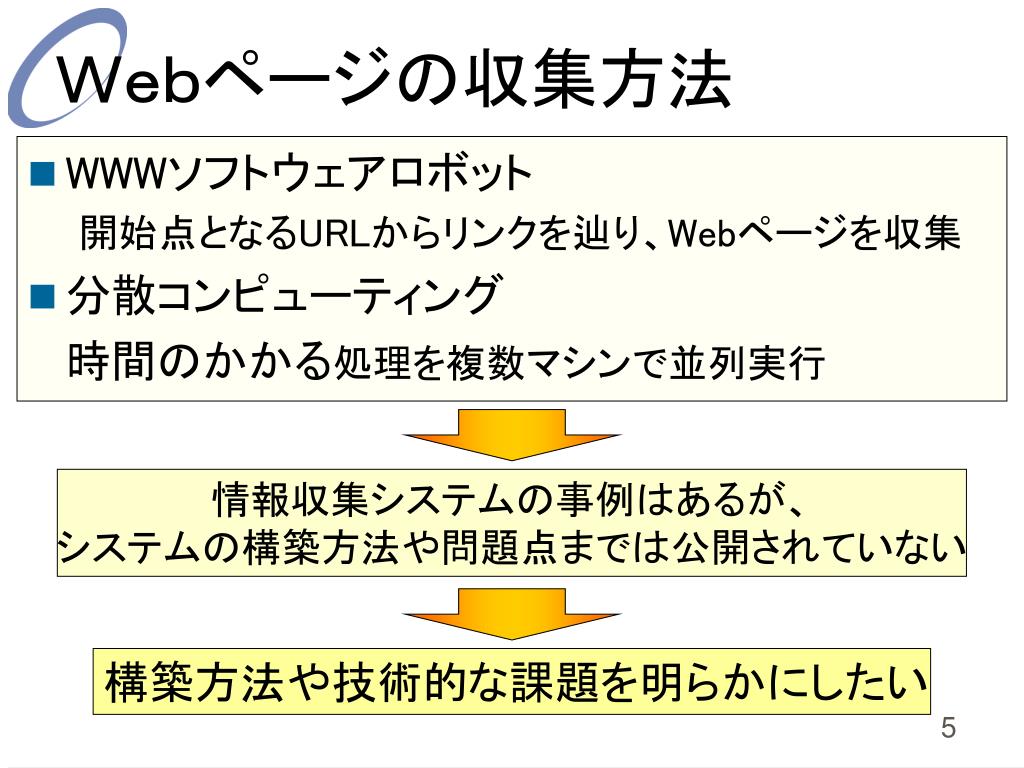

  5. Ｗｅｂページの収集方法 • WWWソフトウェアロボット 開始点となるURLからリンクを辿り、Webページを収集 • 分散コンピューティング 時間のかかる処理を複数マシンで並列実行 情報収集システムの事例はあるが、 システムの構築方法や問題点までは公開されていない 構築方法や技術的な課題を明らかにしたい

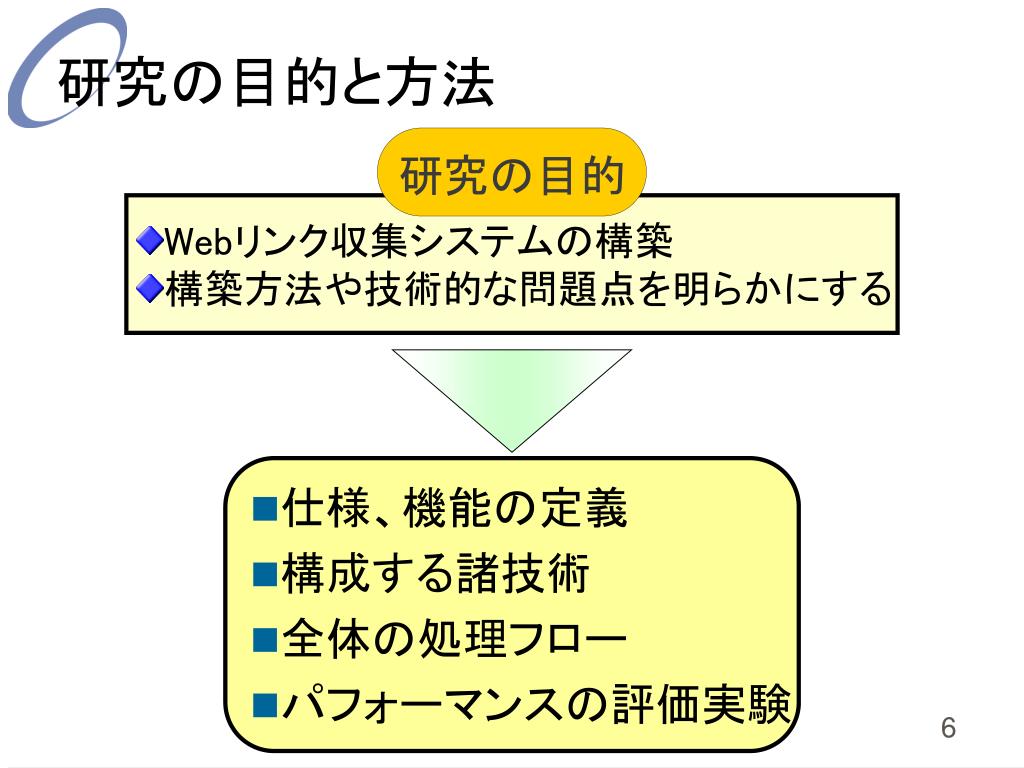

  6. 研究の目的と方法 研究の目的 • Webリンク収集システムの構築 • 構築方法や技術的な問題点を明らかにする • 仕様、機能の定義 • 構成する諸技術 • 全体の処理フロー • パフォーマンスの評価実験

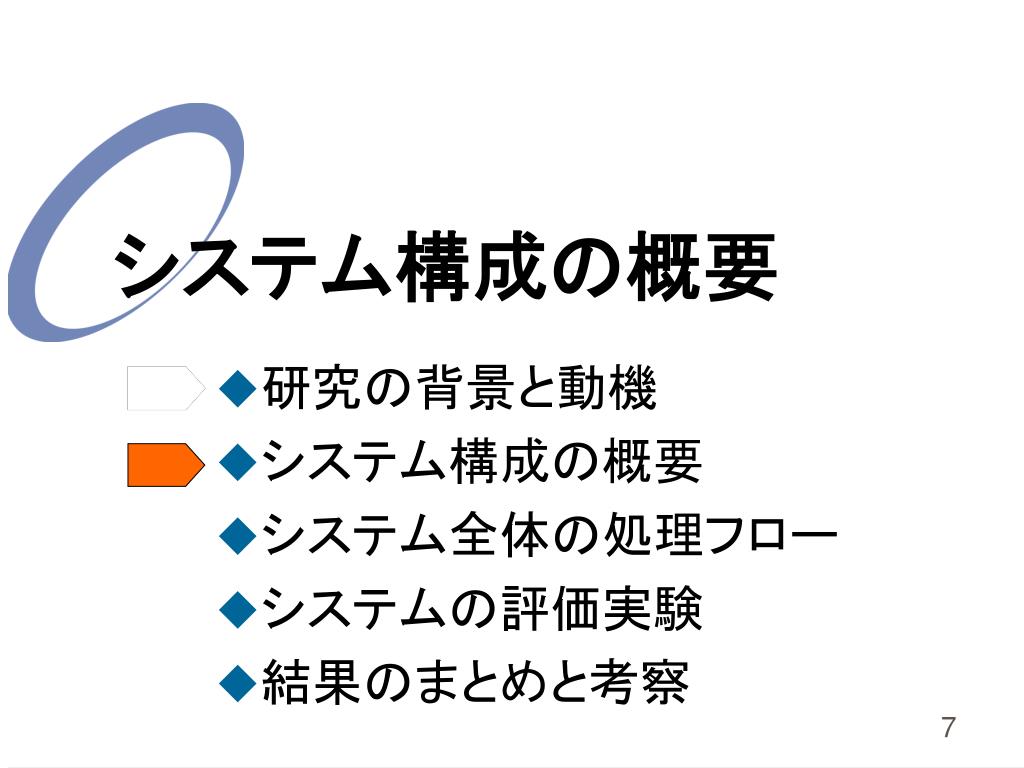

  7. システム構成の概要 研究の背景と動機 システム構成の概要 システム全体の処理フロー システムの評価実験 結果のまとめと考察

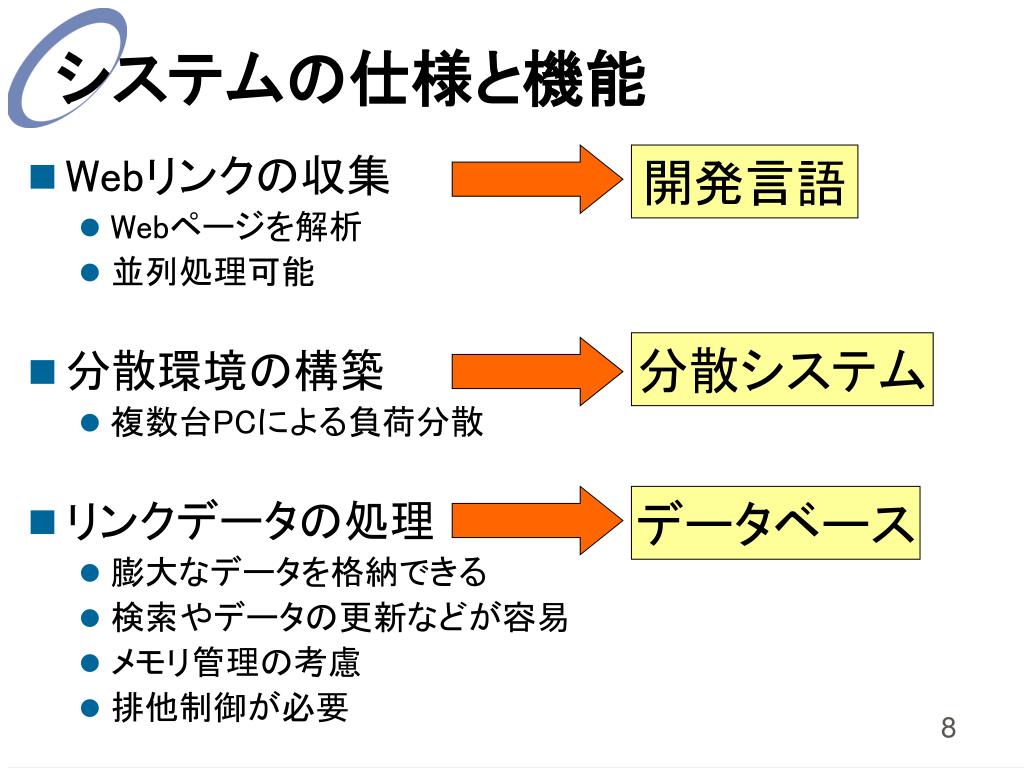

  8. 開発言語 分散システム データベース システムの仕様と機能 • Webリンクの収集 • Webページを解析 • 並列処理可能 • 分散環境の構築 • 複数台PCによる負荷分散 • リンクデータの処理 • 膨大なデータを格納できる • 検索やデータの更新などが容易 • メモリ管理の考慮 • 排他制御が必要

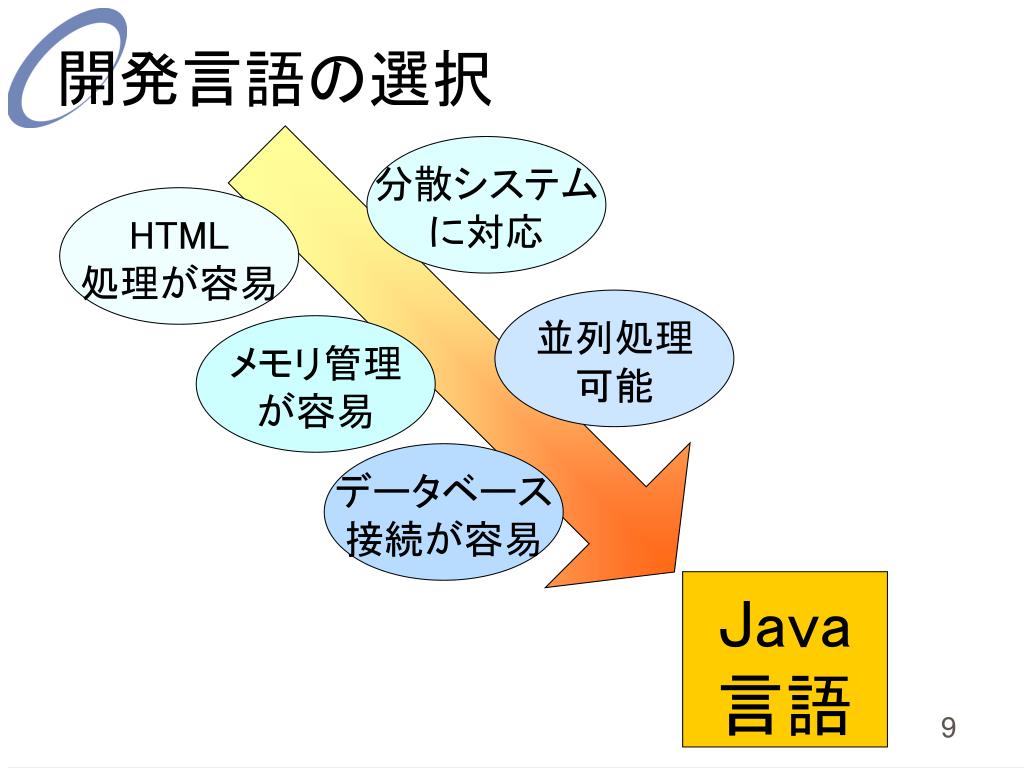

  9. 開発言語の選択 分散システム に対応 HTML 処理が容易 並列処理 可能 メモリ管理 が容易 データベース 接続が容易 Java言語

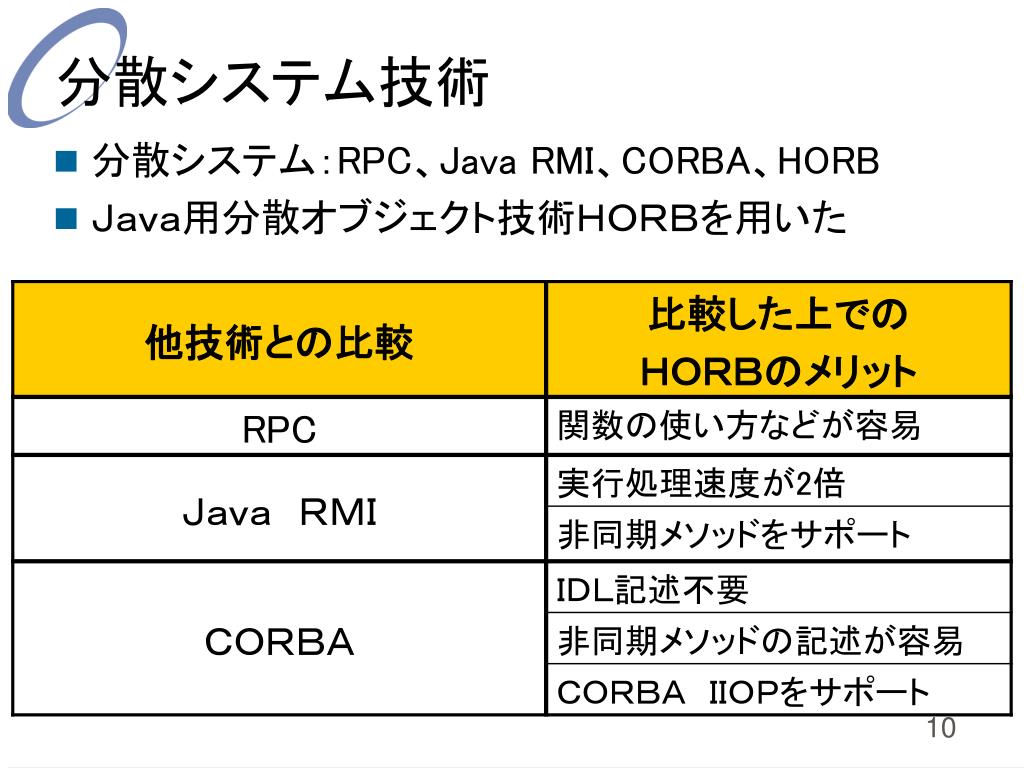

  10. 分散システム技術 • 分散システム：RPC、Java RMI、CORBA、HORB • Ｊａｖａ用分散オブジェクト技術ＨＯＲＢを用いた

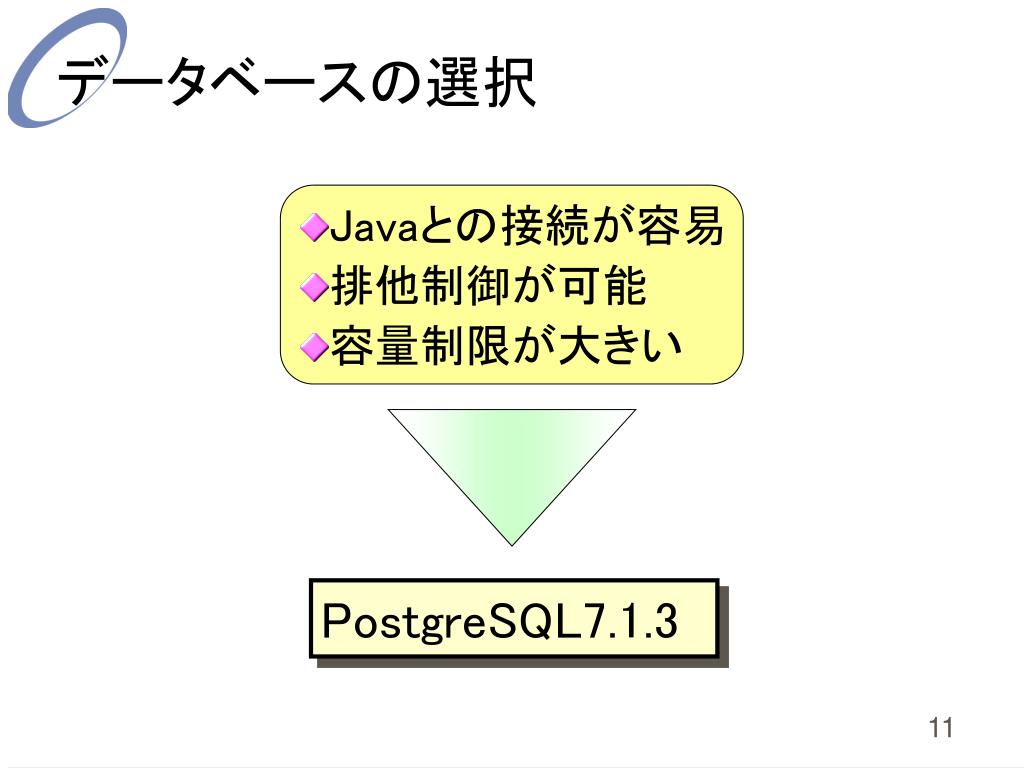

  11. データベースの選択 Javaとの接続が容易 排他制御が可能 容量制限が大きい PostgreSQL7.1.3

  12. システム全体の処理フロー • 研究の背景と動機 • システム構成の概要 • システム全体の処理フロー • システムの評価実験 • 結果のまとめと考察

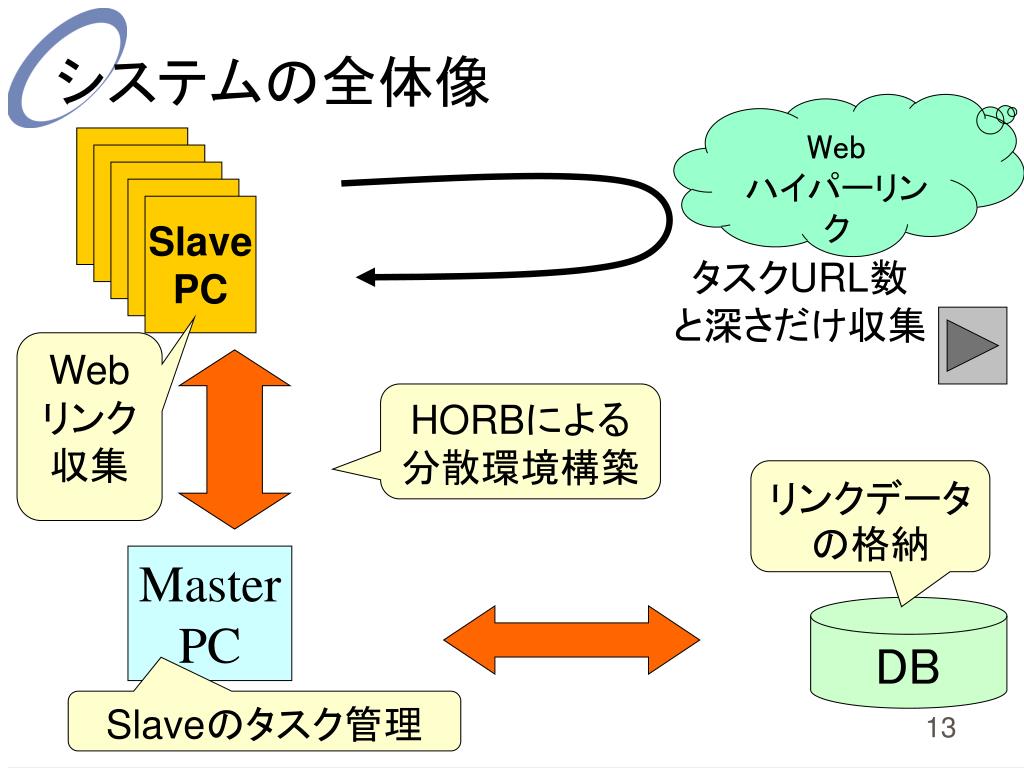

  13. Slave PC タスクURL数 と深さだけ収集 Web リンク 収集 HORBによる 分散環境構築 リンクデータの格納 Master PC DB Slaveのタスク管理 システムの全体像 Web ハイパーリンク

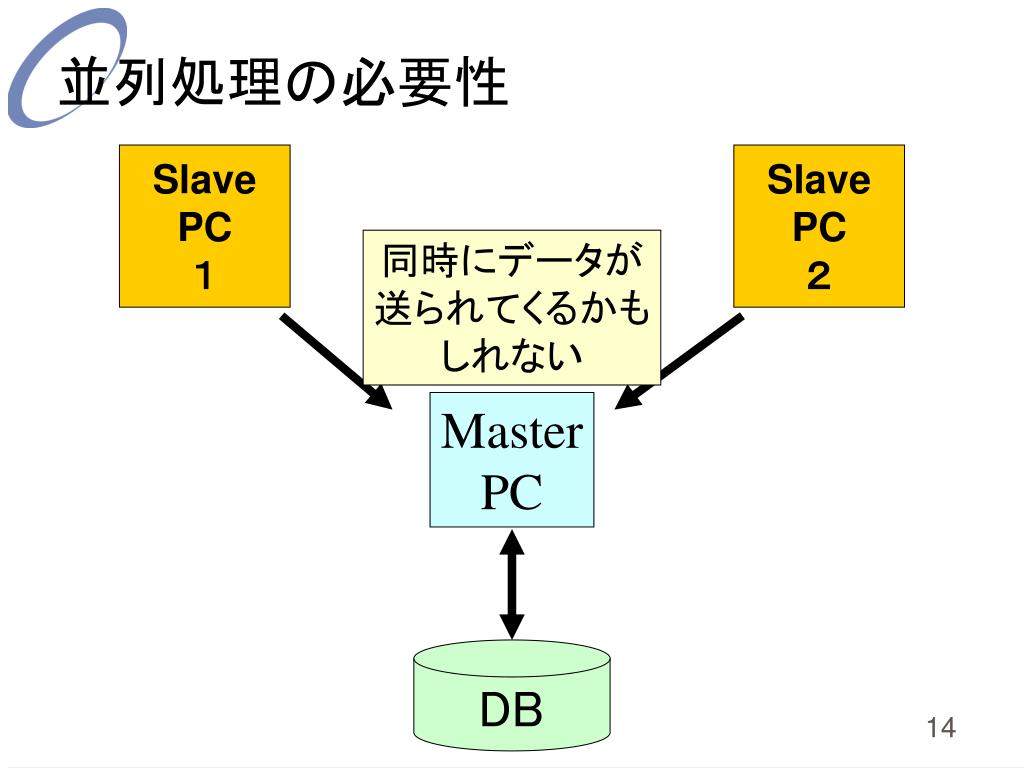

  14. 並列処理の必要性 Slave PC １ Slave PC ２ 同時にデータが 送られてくるかも しれない Master PC DB

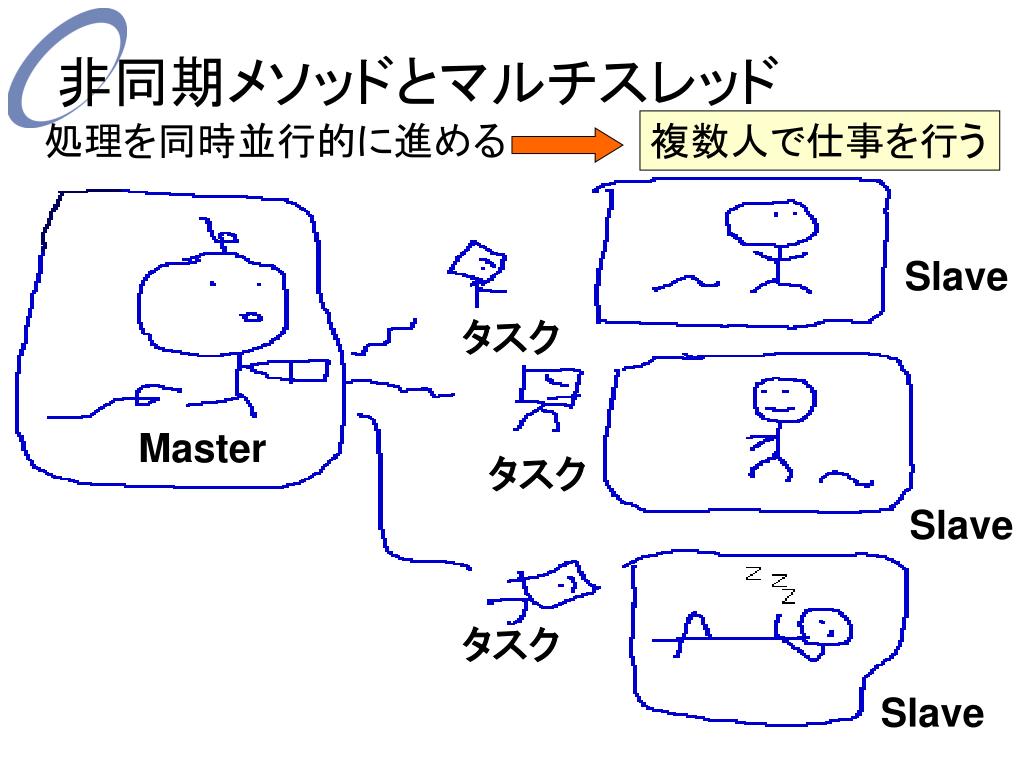

  15. 非同期メソッドとマルチスレッド 処理を同時並行的に進める 複数人で仕事を行う Slave タスク Master タスク Slave タスク Slave

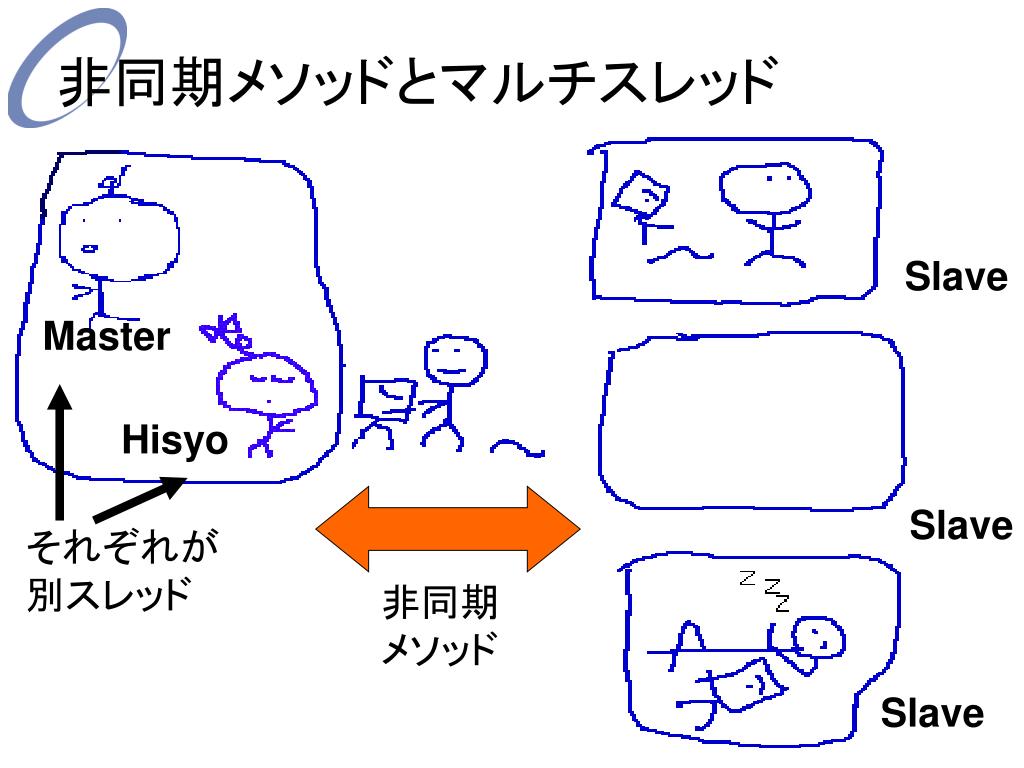

  16. 非同期メソッドとマルチスレッド Slave Master Hisyo Slave それぞれが 別スレッド 非同期 メソッド Slave

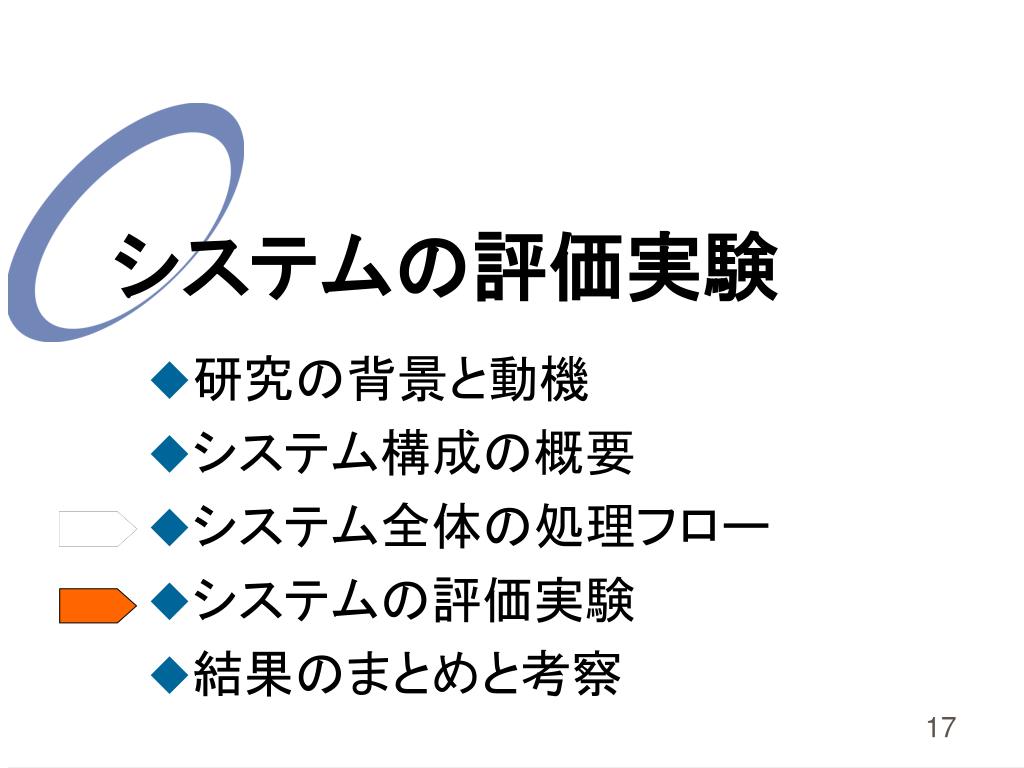

  17. システムの評価実験 • 研究の背景と動機 • システム構成の概要 • システム全体の処理フロー • システムの評価実験 • 結果のまとめと考察

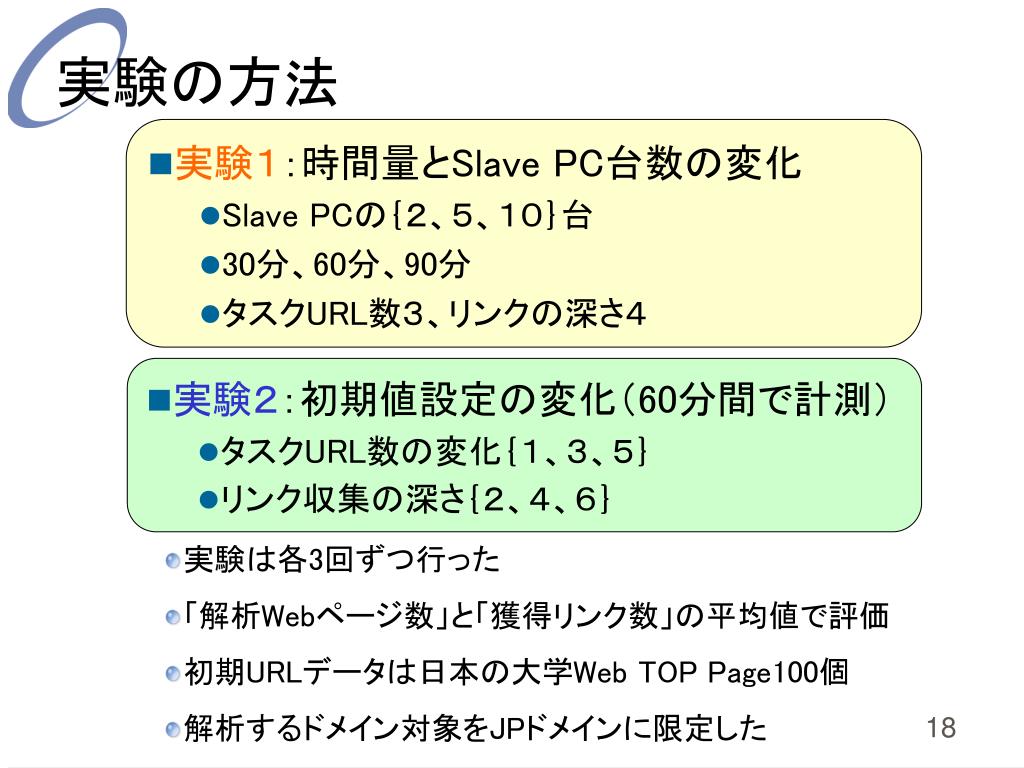

  18. 実験の方法 • 実験１：時間量とSlave PC台数の変化 • Slave PCの｛２、５、１０｝台 • 30分、60分、90分 • タスクURL数３、リンクの深さ４ • 実験２：初期値設定の変化（60分間で計測） • タスクURL数の変化｛１、３、５｝ • リンク収集の深さ｛２、４、６｝ 実験は各3回ずつ行った 「解析Webページ数」と「獲得リンク数」の平均値で評価 初期URLデータは日本の大学Web TOP Page100個 解析するドメイン対象をJPドメインに限定した

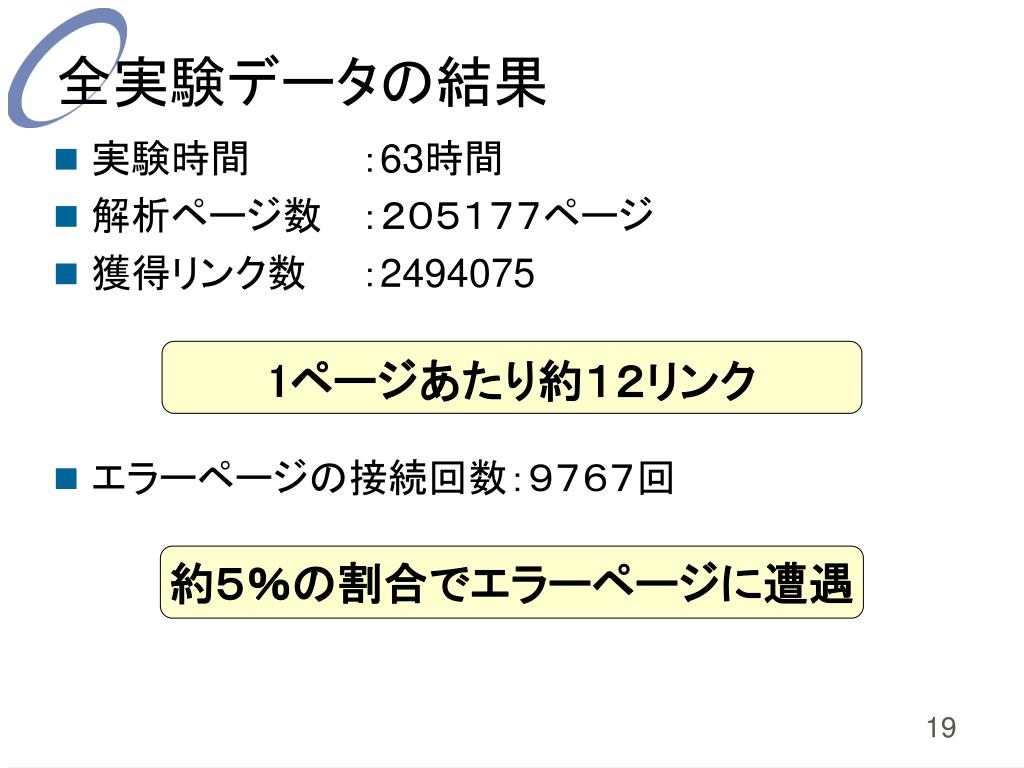

  19. 全実験データの結果 • 実験時間 ：63時間 • 解析ページ数 ：２０５１７７ページ • 獲得リンク数 ：2494075 • エラーページの接続回数：９７６７回 1ページあたり約１２リンク 約５％の割合でエラーページに遭遇

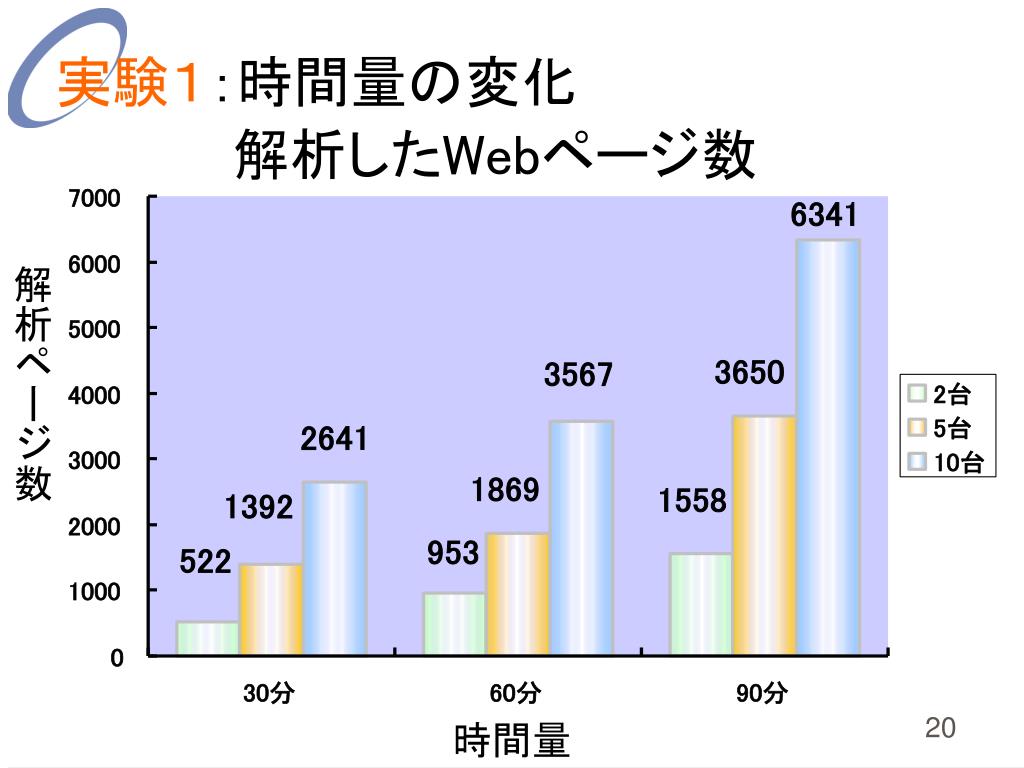

  20. 実験１：時間量の変化 解析したWebページ数 解析ページ数 時間量

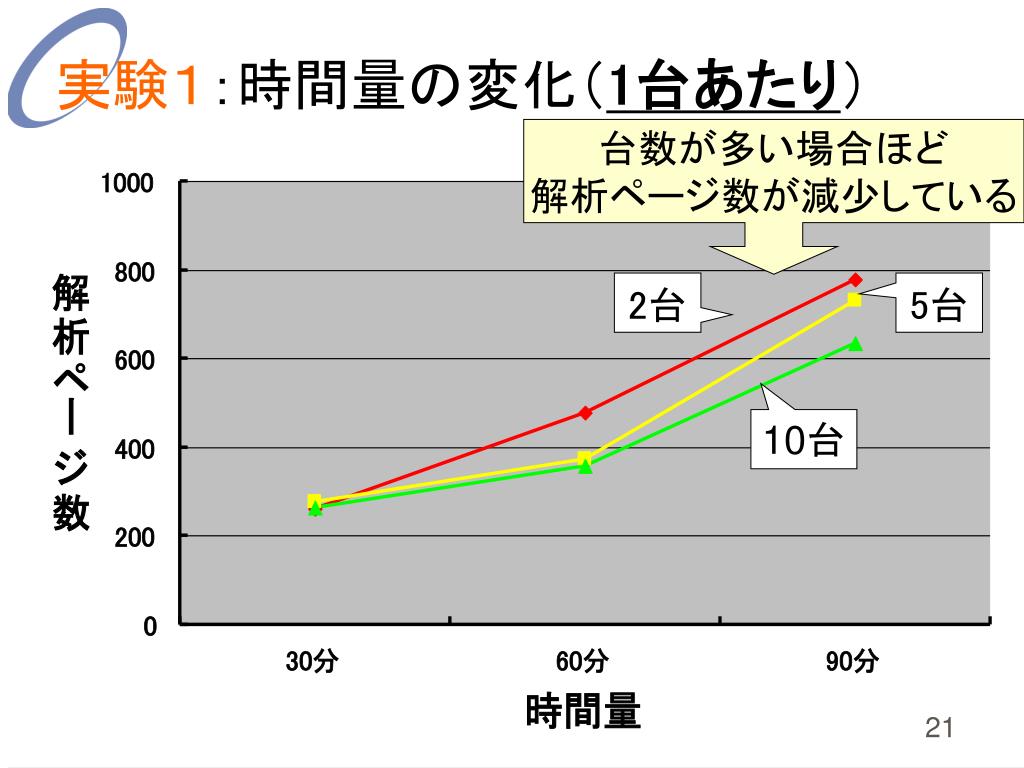

  21. 実験１：時間量の変化（1台あたり） 台数が多い場合ほど 解析ページ数が減少している 2台 5台 10台

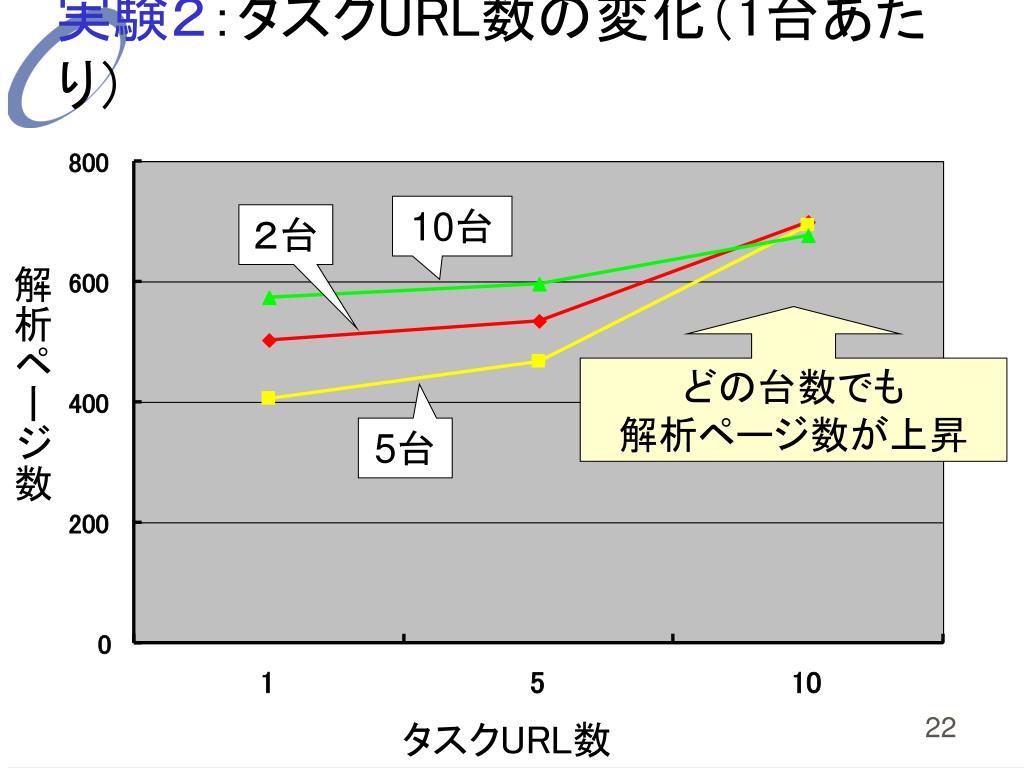

  22. 実験２：タスクURL数の変化（1台あたり） 10台 ２台 解析ページ数 どの台数でも 解析ページ数が上昇 5台 タスクURL数

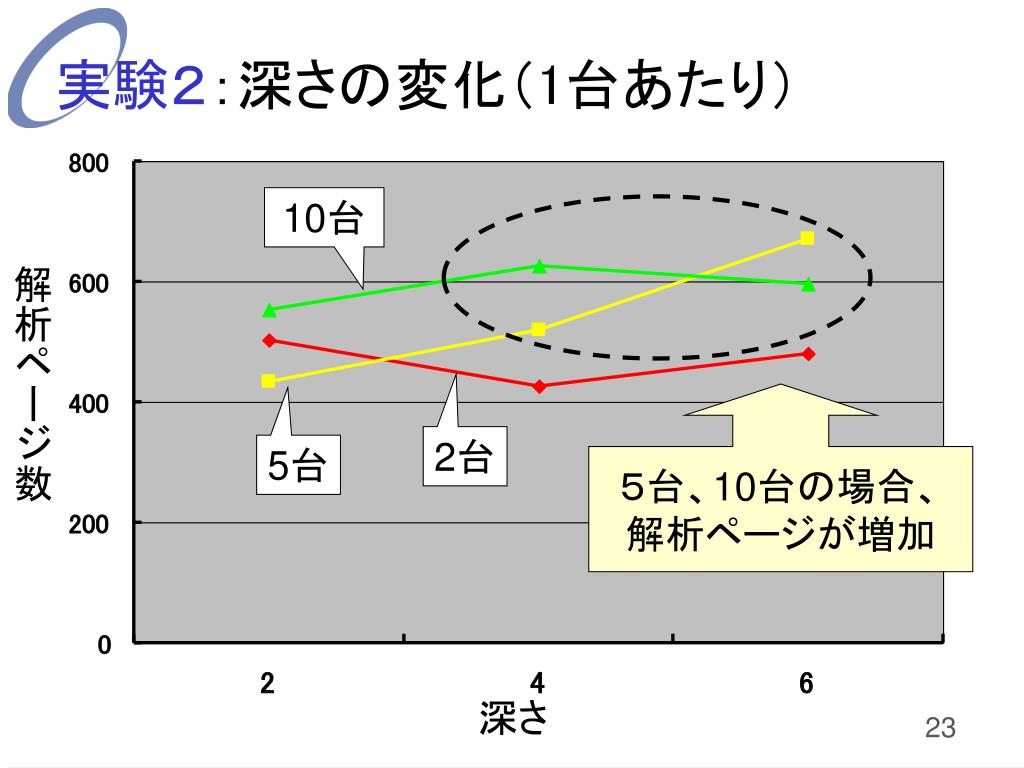

  23. 実験２：深さの変化（1台あたり） 10台 解析ページ数 ５台、10台の場合、 解析ページが増加 2台 5台 深さ

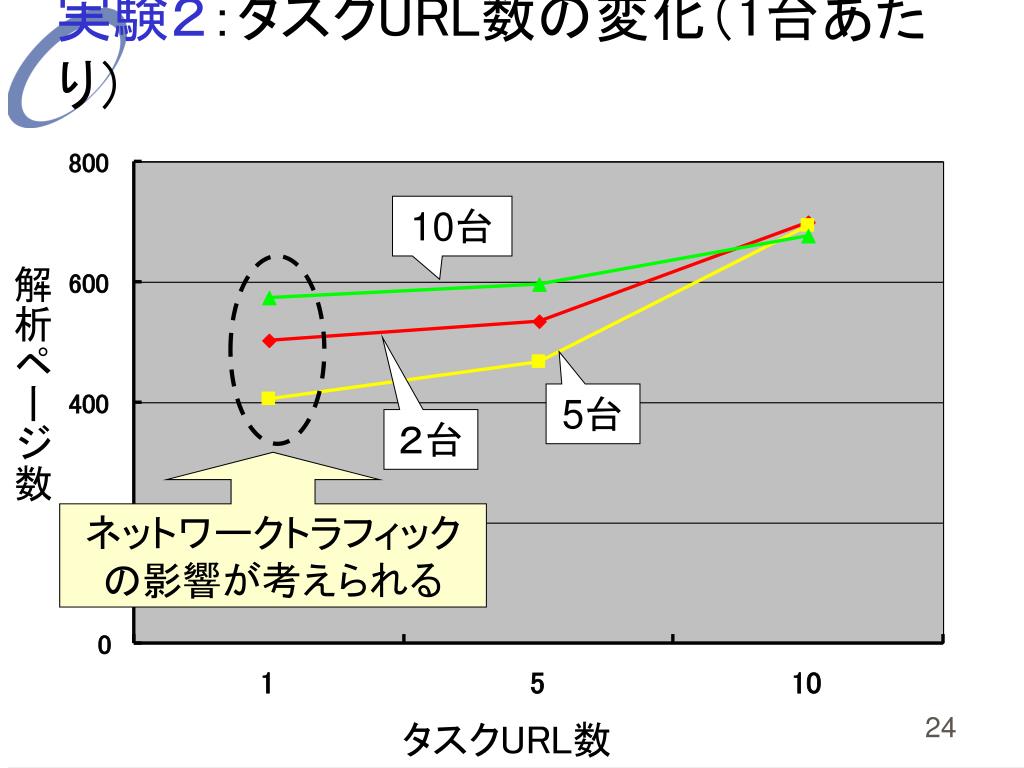

  24. 実験２：タスクURL数の変化（1台あたり） 10台 解析ページ数 5台 ２台 ネットワークトラフィック の影響が考えられる タスクURL数

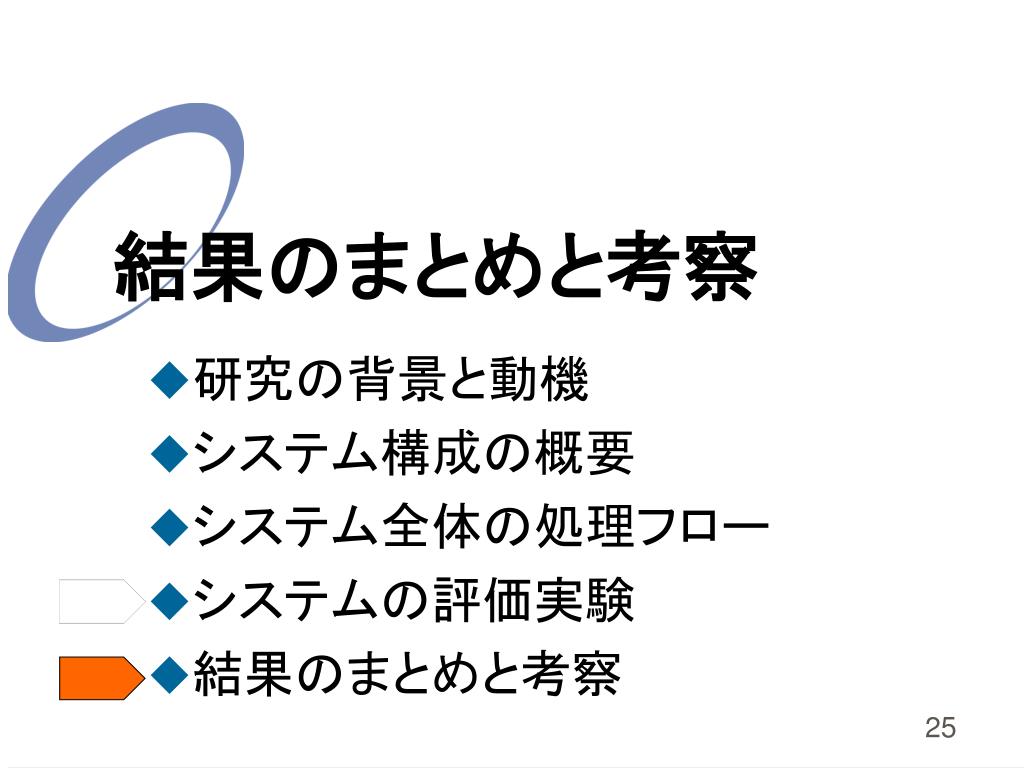

  25. 結果のまとめと考察 • 研究の背景と動機 • システム構成の概要 • システム全体の処理フロー • システムの評価実験 • 結果のまとめと考察

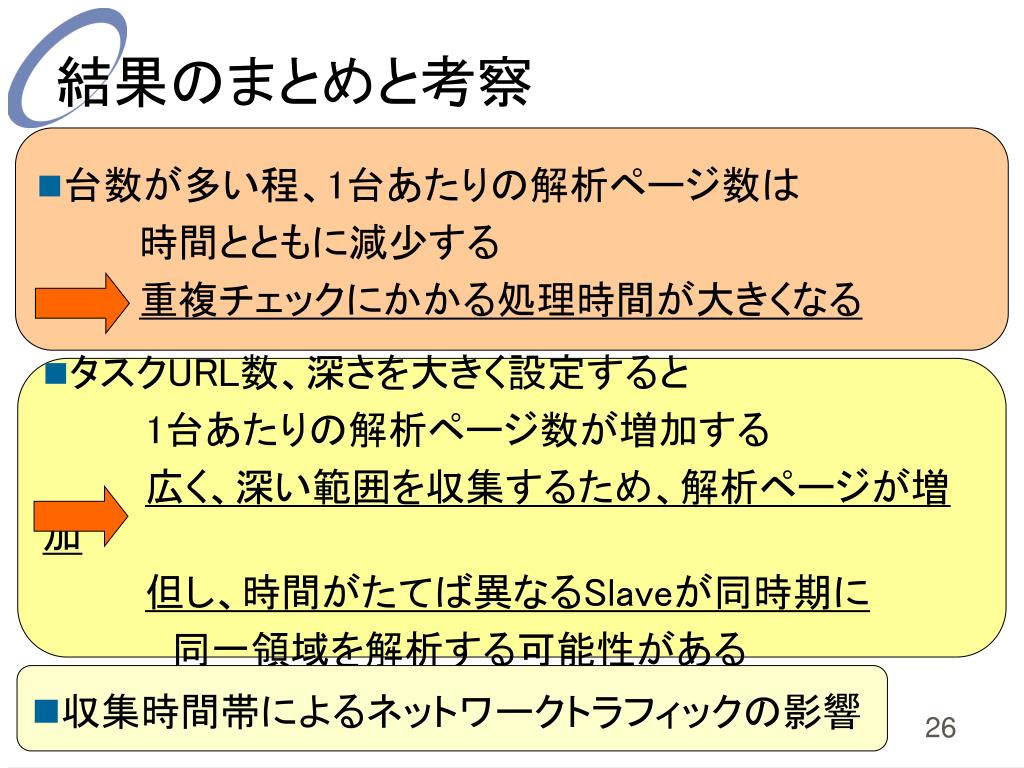

  26. 台数が多い程、1台あたりの解析ページ数は 時間とともに減少する 重複チェックにかかる処理時間が大きくなる 結果のまとめと考察 • タスクURL数、深さを大きく設定すると 1台あたりの解析ページ数が増加する 広く、深い範囲を収集するため、解析ページが増加 但し、時間がたてば異なるSlaveが同時期に 同一領域を解析する可能性がある • 収集時間帯によるネットワークトラフィックの影響

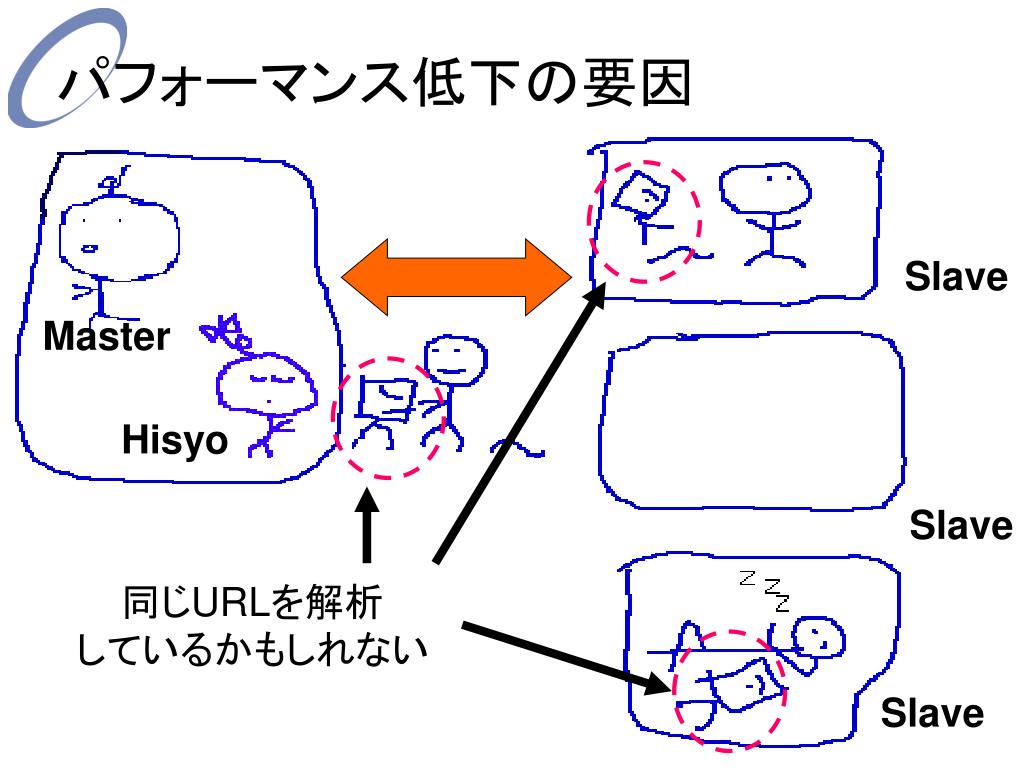

  27. 同じURLを解析 しているかもしれない パフォーマンス低下の要因 Slave Master Hisyo Slave Slave

  28. システムの問題点 • 重複したURLチェックに要するオーバーヘッド • WWWロボットの収集範囲の指針 • データベースのリンクデータ処理 • エラーページの回避 • 収集時間帯の考慮

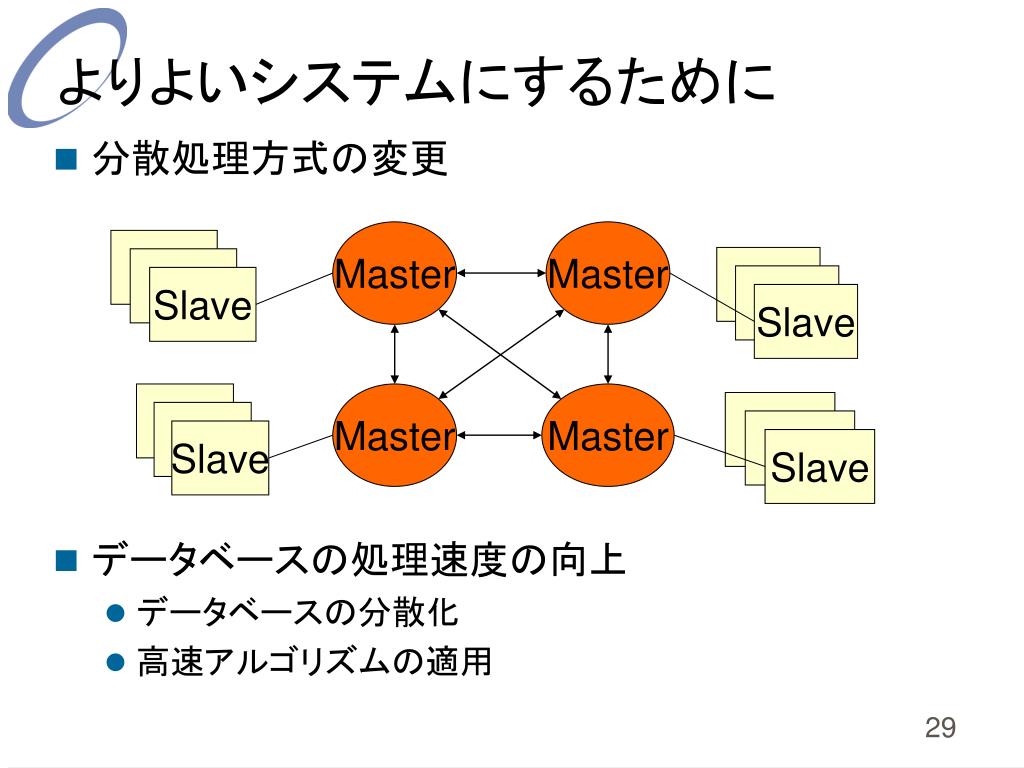

  29. Slave Slave Slave Slave よりよいシステムにするために • 分散処理方式の変更 • データベースの処理速度の向上 • データベースの分散化 • 高速アルゴリズムの適用 Master Master Master Master

  30. おわり

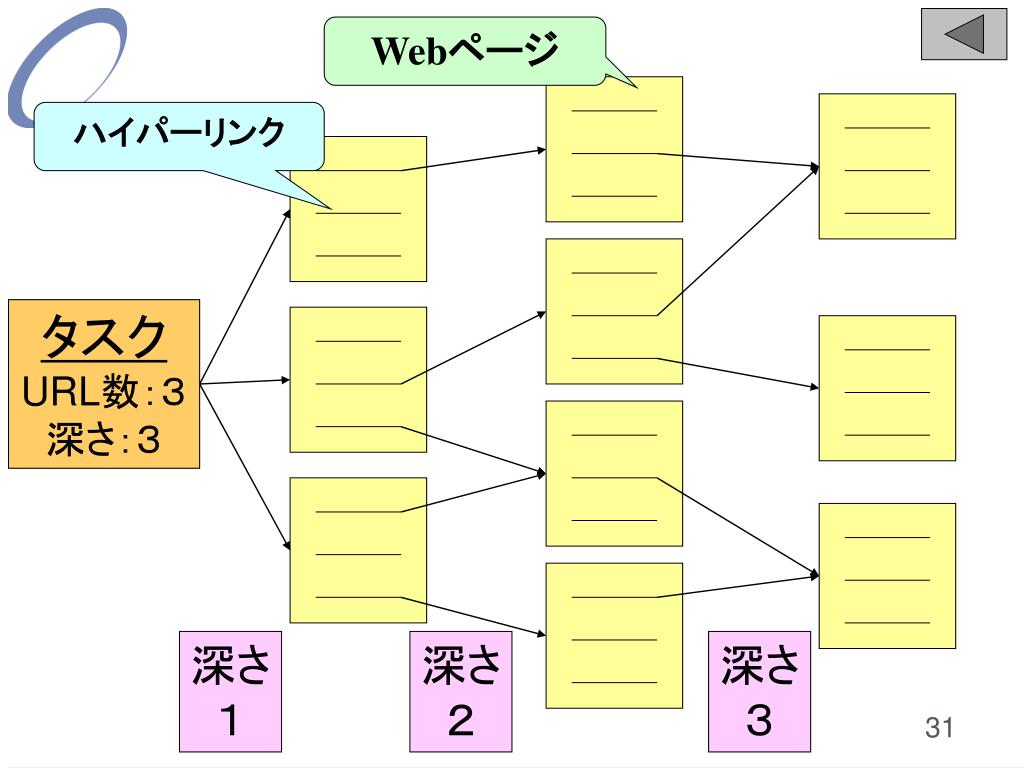

  31. Webページ ハイパーリンク タスク URL数：３ 深さ：３ 深さ １ 深さ ２ 深さ ３

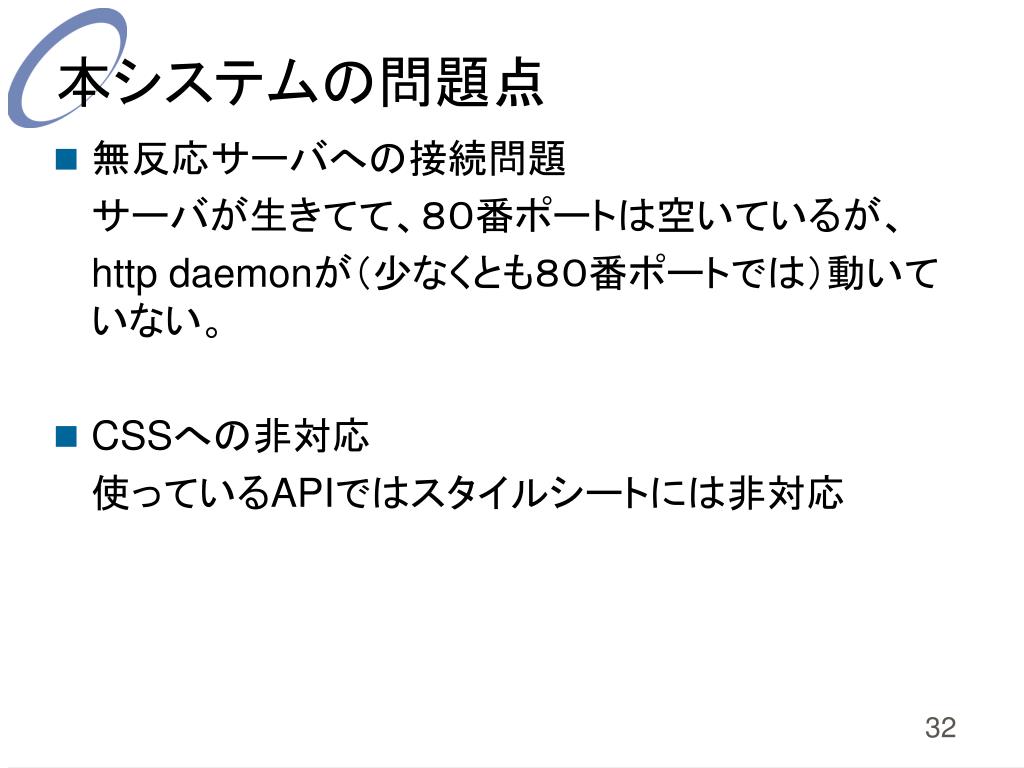

  32. 本システムの問題点 • 無反応サーバへの接続問題 サーバが生きてて、８０番ポートは空いているが、 http daemonが（少なくとも８０番ポートでは）動いていない。 • CSSへの非対応 使っているAPIではスタイルシートには非対応

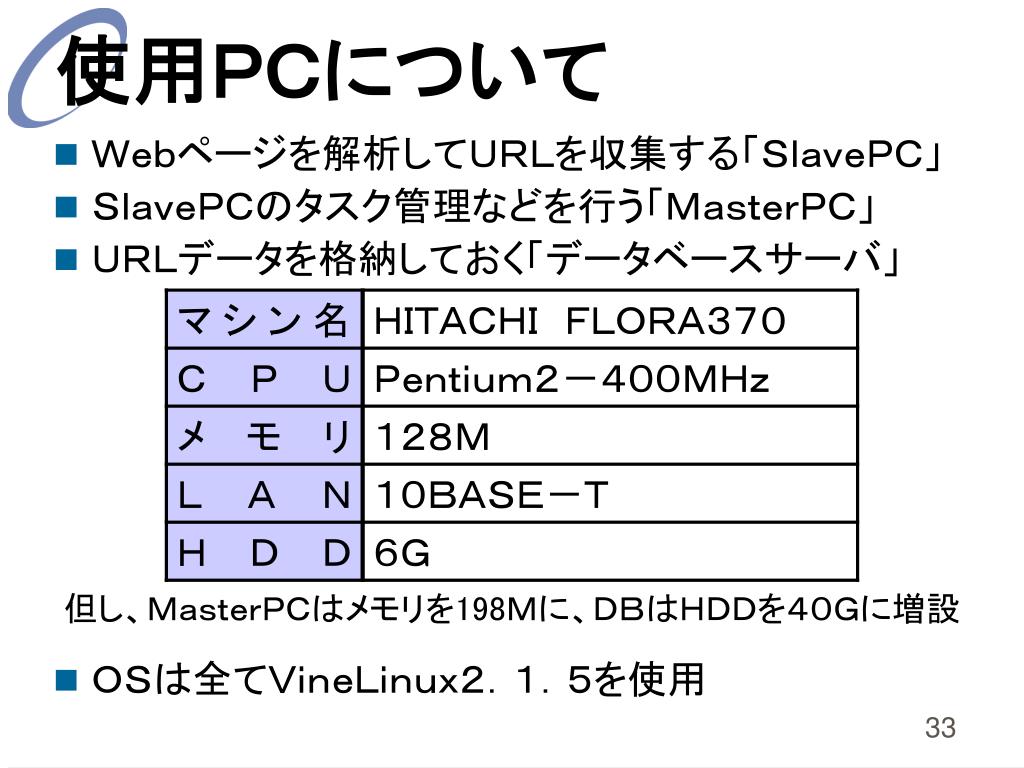

  33. 使用ＰＣについて • Ｗｅｂページを解析してＵＲＬを収集する「ＳｌａｖｅＰＣ」 • ＳｌａｖｅＰＣのタスク管理などを行う「ＭａｓｔｅｒＰＣ」 • ＵＲＬデータを格納しておく「データベースサーバ」 • ＯＳは全てＶｉｎｅＬｉｎｕｘ２．１．５を使用 但し、ＭａｓｔｅｒＰＣはメモリを198Ｍに、ＤＢはＨＤＤを４０Ｇに増設

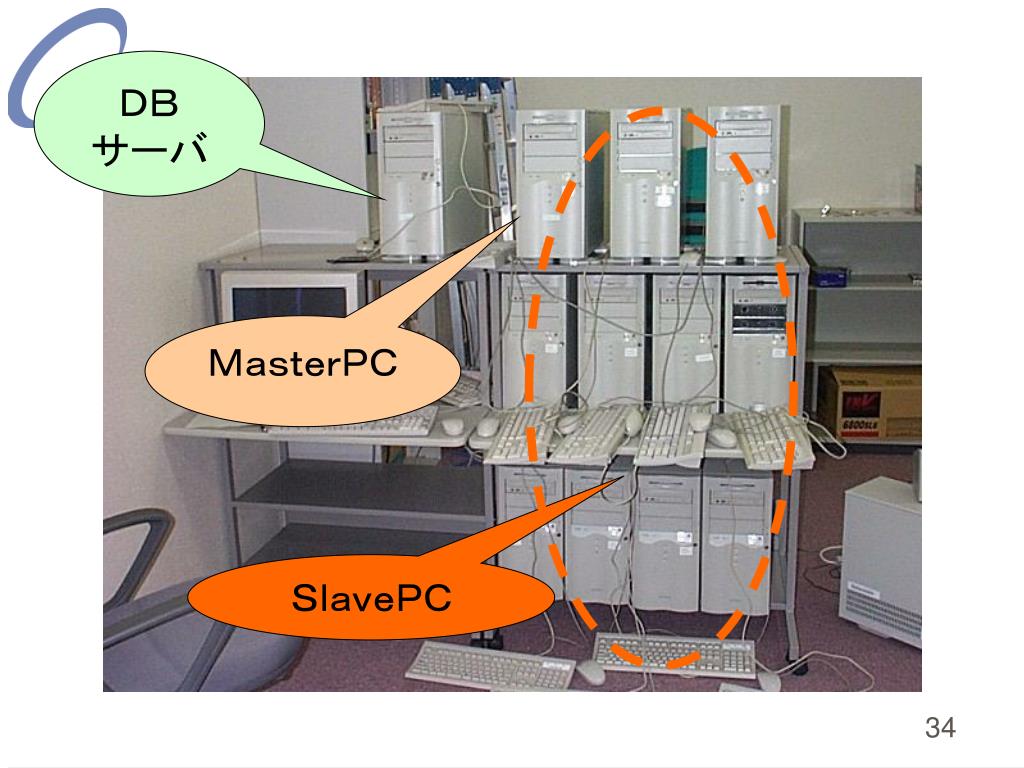

  34. ＤＢ サーバ ＭａｓｔｅｒＰＣ ＳｌａｖｅＰＣ

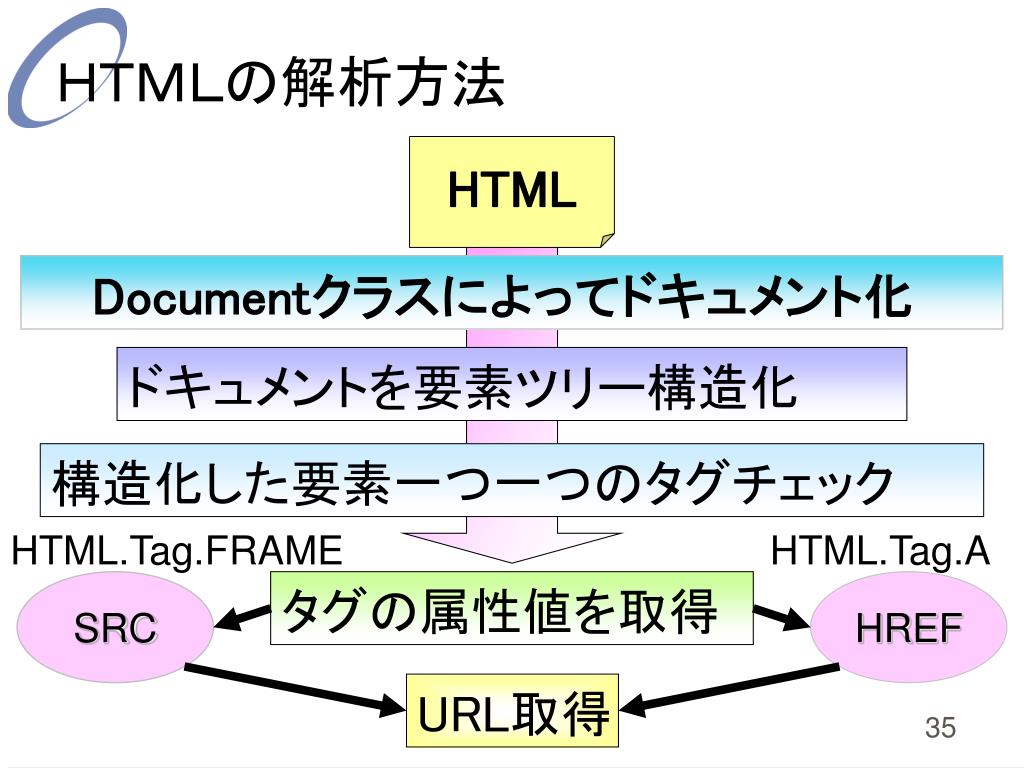

  35. ＨＴＭＬの解析方法 HTML Documentクラスによってドキュメント化 ドキュメントを要素ツリー構造化 構造化した要素一つ一つのタグチェック HTML.Tag.FRAME HTML.Tag.A SRC タグの属性値を取得 HREF URL取得

  36. マルチスレッドについて
