Презентация Марвин

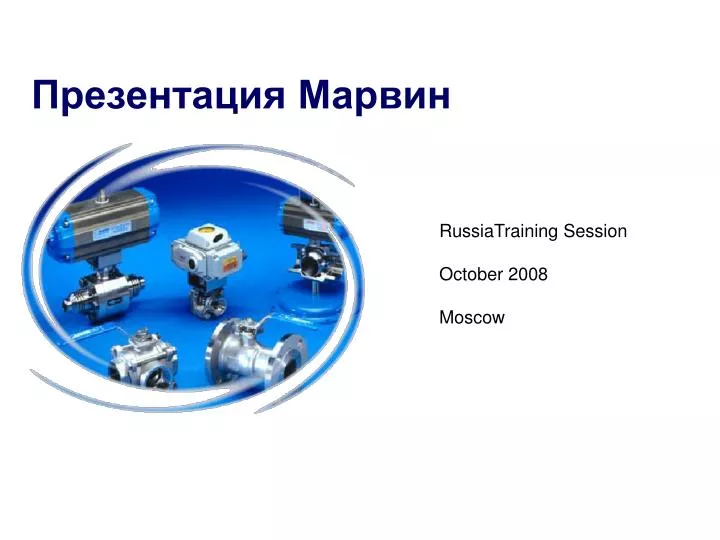

1. Презентация Марвин RussiaTraining Session October 2008 Moscow October 17, 2002

2. Преимущества Marwin • Индивидуальный подход к каждому клиенту • Наше производство:постоянное увеличение объемов,специальная конструкция,специальные материалы, новые концепции • Перспективная линейка продуктов • Широкий выбор специальных сплавов

3. Введение

4. Линейка продуктов • двухсоставные • трехсоставные • фланцевые • 3х ходовой Т образный кран • Аксессуары для автоматизации

5. З х составные краны

6. Применение 3х составныхкранов • Коррозийные и эрозийные среды • Наличие высоких температур • Низкие температуры • Многоцикличность использования • Высокое давление – до 40 мПА. ~ для кранов до Dn25

7. Cерия 3000 ключевыеособенности • Единая конструкция • крышки и седла. • Двойное уплотнение корпуса • крышки • Tройное уплотнение штока • Пожаробезопасностьв • соответствии с API 607 • Пластина с функцией • регулирования(отверстия с • углами) • Специальные сплавы • Быстрая поставка • Широкий выбор присоединений • Показала себя с лучшей стороны в тяжелых условиях эксплуатации

8. Таблица давлений и температур Фторопластовые седла

9. Таблица давлений и температур Фторопласт со стеклонаполнителем

10. Таблица давлений и температур Обогащенный углеродом фторопласт

11. Таблица давлений и температур Термопластик(углерод и галогены) криогеника.

12. Таблица давлений и температур Ультравысокомолекулярный полиэтилен

13. Таблица давлений и температур полиэфир-эфиркитоновые седла

14. Серия 10,000 ключевыеособенности • Высокое давление • Единая конструкция корпуса и седла • Двойное уплотнение крышки корпуса • Тройное уплотнение штока • Сконструировано в соответствии с ASME B16.34 • Сделан из прутковой заготовки

15. Таблица давлений и температур полиэфир-эфиркитоновые седла

16. Таблица давлений и температур Filled Peek Seats

17. Таблица давлений и температур Седла дерлин

18. Краны специальногоприменения

19. Для низких температур • Криогенные жидкости • Газовые смесикоторые должны бытьохлаждены ниже криогенной температуры до момента когда они будут превращаться в жидкое состояние от давления. • Кислород,Водород, Гелий, Mетан, и т.д • Хранение становится более экономным. • 192 куб мводорода может храниться в ёмкости 0.23 куб м ,как жидкость • Для таких условий невозможно использовать обычную арматуру. необходима специальная

20. Газораспределение и хранение Производства использующие термообработку Производства использующие газ Пищевые системы охлаждения Системы транспортировки сжиженного газа Газоперераба-тывающие заводы Нефтеперерабатывающие заводы Металлургичес-кие заводы Характерное применение

21. Удлиненная крышка Парапреградитель не позволяет уплотнительным материалам соприкасаться с жидкой средой. Позволяет установить изоляцию вокруг крана и предотвратить прямой контакт с оператором. Меры предосторожности Жидкость попадающая под крышку,может создать испарения и затруднить работу привода. При изменении температур корпус расширяется и сжимается, что приводит к трению и как следствие к протечкам. Блокированная жидкость, может стать опасной при расширении когда температура повышается. Особенности конструкции

22. Кран должен вентилироваться для предотвращения блокировки жидкости вокруг. Кран может быть только однонаправленным. Направление должно четко быть указано стрелкой вне крана, так как изоляция может скрыть маркировку на корпусе . Кран должен быть тщательно очищен. Загрязнение может стать результатом преждевременного выхода крана из эксплуатации и возможно возникновение аварийной ситуации. Дополнительно

23. Под приварку,резьбовые соединения • Серия 3000 –соединения под приварку и резьбовые DN15 до DN100 • 316 SST стандартный корпус, крышка и торцевая пробка • Привареннаямонтажная поверхность,удлиненная крышка по ISA SP79 или по требованию клиента. • Система предотвращения выбивания штока, высокий шток . Материал 316 SST , Monel на выбор

24. Фланцевые криогенные краны • Серия 5/6000 ANSI150# / 300# фланцевое соединение DN15 до DN200 • Прикрепленная болтами крышкаи 2хсоставной шток для легкого обслуживания и установки. • Цельная конструкция.

25. MS3K & MS10KШаровые краны Высокая температура Сложные условия эксплуатации Интенсивная эксплуатация By David Behm

26. DN6 – DN50 полнопроходный DN20 – DN65 неполнопроходной До DN100 неполнопроходной Различные варианты присоединения 3х составной Однонаправленный Std WCB / A105 CS CF8M/CF3M/316 SS MS3K Кран для высокихтемператур

27. Варианты седел • Marwin-ite • Седла из углерода насыщенного никелем • Уменьшенный рабочий ход Vs металлические седла • Не абразивные условия эксплуатации • 427° C кислородная среда • 593° C не кислородная • 51 bar max. ударостойкий • Std Class V герметизации Class VI в наличии • Mar-wear • Сложные условия эксплуатации Покрытый металлический затвор&седло • Std 316L базовый материал Class IV • Хром Carbide затвор / оксид хрома седла • 69 bar max / 427° C • Класс герметичности 4 • Chrome Carbide coated ball /seats, mate lapped • 103 bar max / 427° C

28. Application Criteria

29. Специальные конфигурации

30. MS10K Шаровый кран сметаллическими седлами • DN6 – DN50 Полнопроходный • Конструкция из прутковой заготовки • Приваренная крышка • Различные варианты присоединения • 3-х составная конструкция • Однонаправлен • Std A105 carbon / 316L SS • Привинченный уплотнительный сальник • Усиленная передвижная рукоятка

31. Pressure Vs Temp

32. Отличительные признакишаровых кранов

33. Характерные седла

34. Характеристики разъемов • Линейный разъем • Approx. 10% поточное пространство • 30° Slot • Approx. 25% поточное пространство • 60° Slot • Approx. 50% поточное пространство • 90° Slot • Approx. 75% поточное пространство

35. Кривая потока

36. Сильные стороны Marwin • Различные варианты разъемов • Специальные конструкции • Спец. Материалы.

37. Промышленность

38. Industries Served

39. Industry Product Standards • ASME/ANSI B1.20.1 (Pipe Threads) • ASME/ANSI B16.5 (Pipe Flanges) • ASME/ANSI B16.10 (Face to Face & End Dimensions) • ASMI/ANSI B16.25 (Butt Weld Ends) • ASME/ANSI B31.1 (Power Piping) • ASME/ANSI B31.3 (Chemical & Refinery Piping) • ANSI/FCI 70-2 (Control Valve Seat Leakage) • Chlorine Institute, Pamphlet 6 • NACE MR0175 • Federal Spec WW-V-35 • API 607, 4th Edition Fire Test • CRN Registration - Ontario, Canada

40. 3-х ходовые краны

41. Для чего нужны такие краны? • Заменяют собой 2 или 3 2х ходовых крана сохраняя место и деньги. • Может контролировать несколько операций одновременно.

42. Использование 3х ходовыхшаров • Многоходовые краны могут использоваться в химической промышленнос-ти. Для дозировки и смешивания рабочих сред.

43. 3х ходовые краны • Большое значение для бизнеса– L Port • Типичная конфигурация

44. L- Port Конфигурация

45. Применение Смешение L- Port

46. Применение Развод потока

47. T Port 3х ходовые краны • T Ports становится все более популярен.

48. T-Port Рабочие положения

49. 3 Way Конфигурация Рециркуляция T- Port

50. Серия 3L/T2S00 Особенности • Полнопроходной • ANSI150/300RF фланцы • T or L проход • Различные варианты соединения и седел • Легко устанавливается автоматизированное управление • DN50 до DN150 • 4х седельная конструкция • 150 FE, 300FE, сварка встык, сварка враструб, DN50 резьбовое, патрубок под приварку, зажимное устройство
