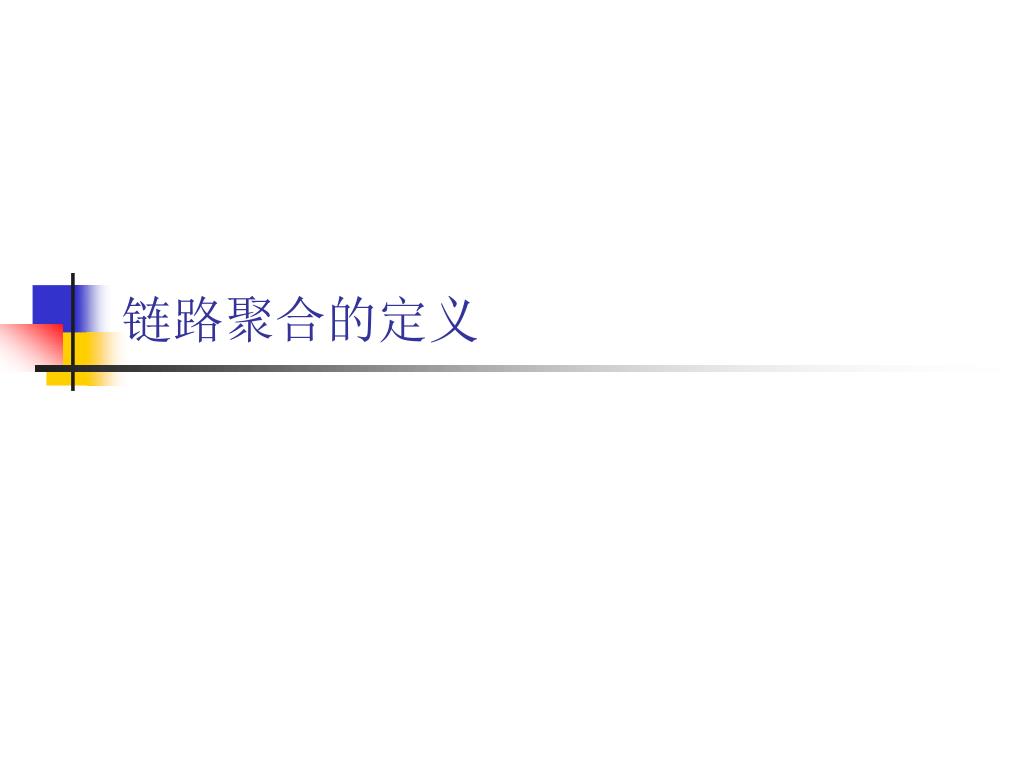

  1. 链路聚合的定义

  2. 链路聚合的定义 端口聚合将交换机上的多个端口在物理上连接 起来，在逻辑上捆绑在一起，形成一个拥有较大宽 带的端口，形成一条干路，可以实现均衡负载，并 提供冗余链路。

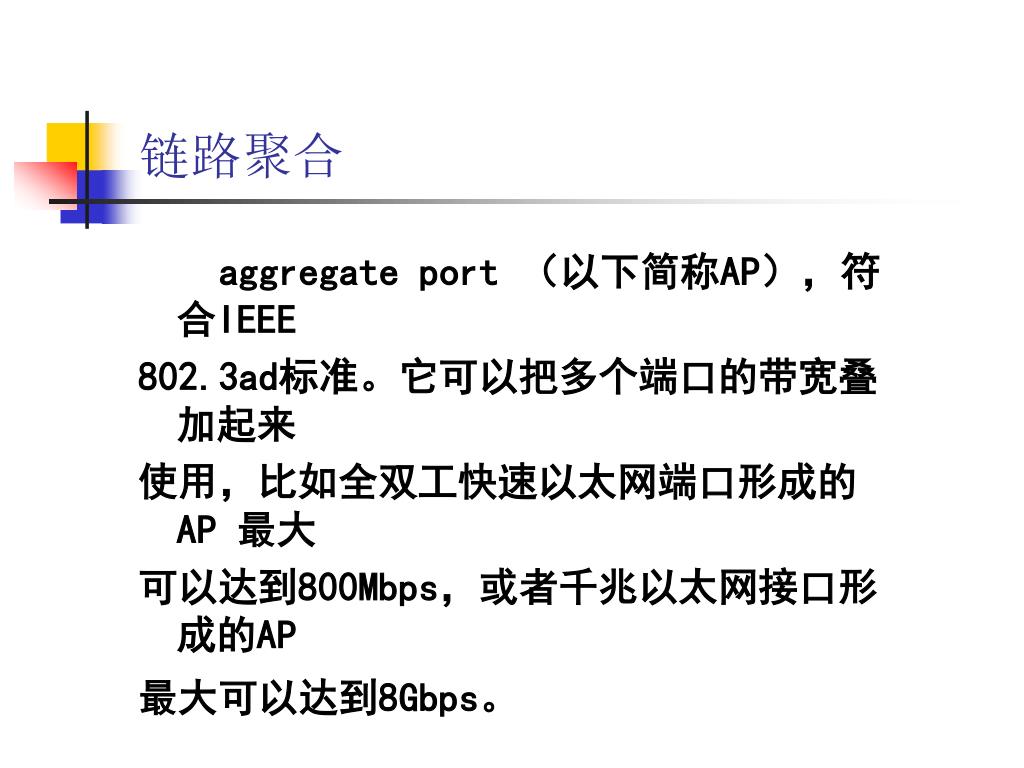

  3. 链路聚合 aggregate port （以下简称AP），符合IEEE 802.3ad标准。它可以把多个端口的带宽叠加起来 使用，比如全双工快速以太网端口形成的AP 最大 可以达到800Mbps，或者千兆以太网接口形成的AP 最大可以达到8Gbps。

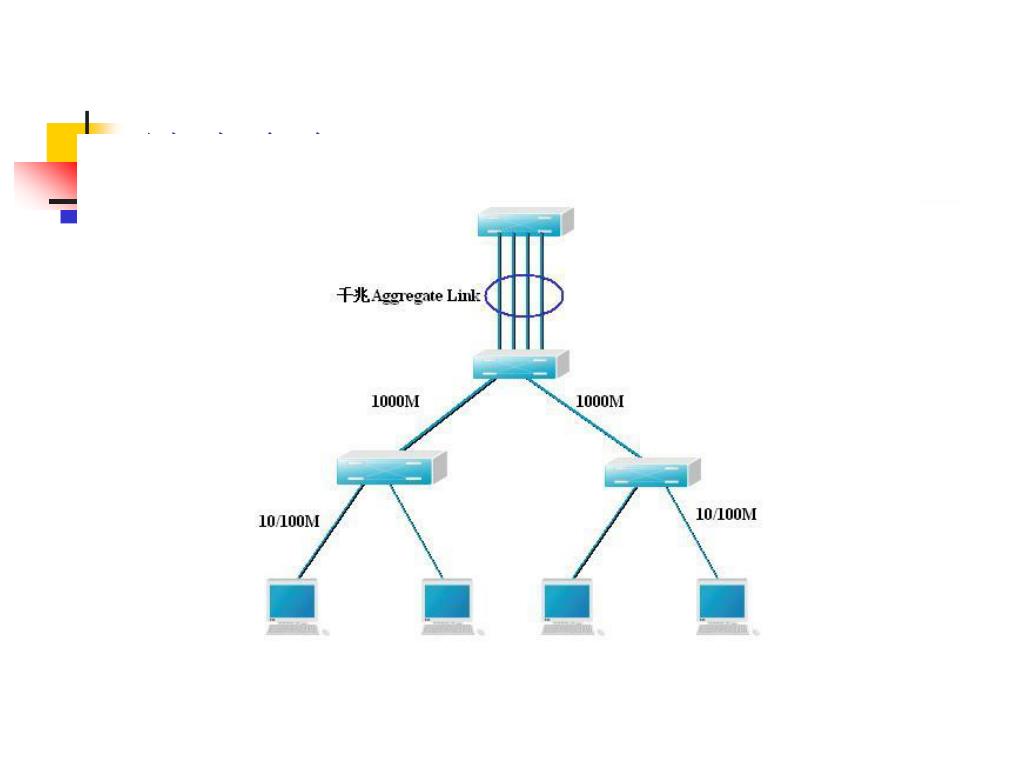

  4. 链路聚合

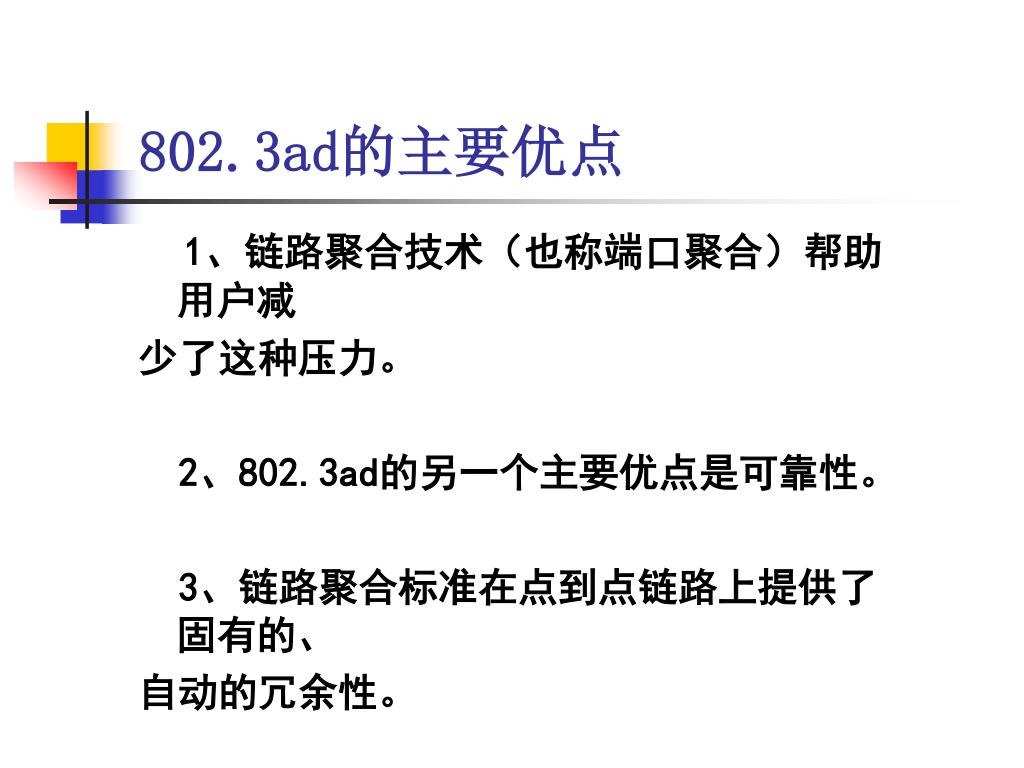

  5. 802.3ad的主要优点 1、链路聚合技术（也称端口聚合）帮助用户减 少了这种压力。 2、802.3ad的另一个主要优点是可靠性。 3、链路聚合标准在点到点链路上提供了固有的、 自动的冗余性。

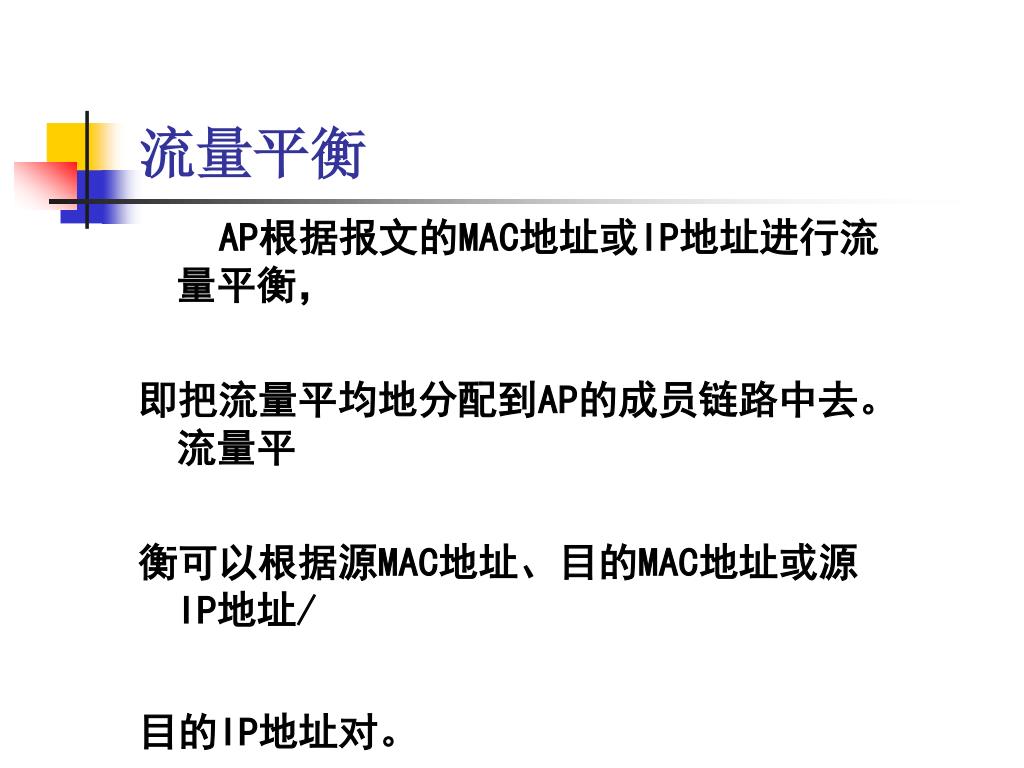

  6. 流量平衡 AP根据报文的MAC地址或IP地址进行流量平衡， 即把流量平均地分配到AP的成员链路中去。流量平 衡可以根据源MAC地址、目的MAC地址或源IP地址/ 目的IP地址对。

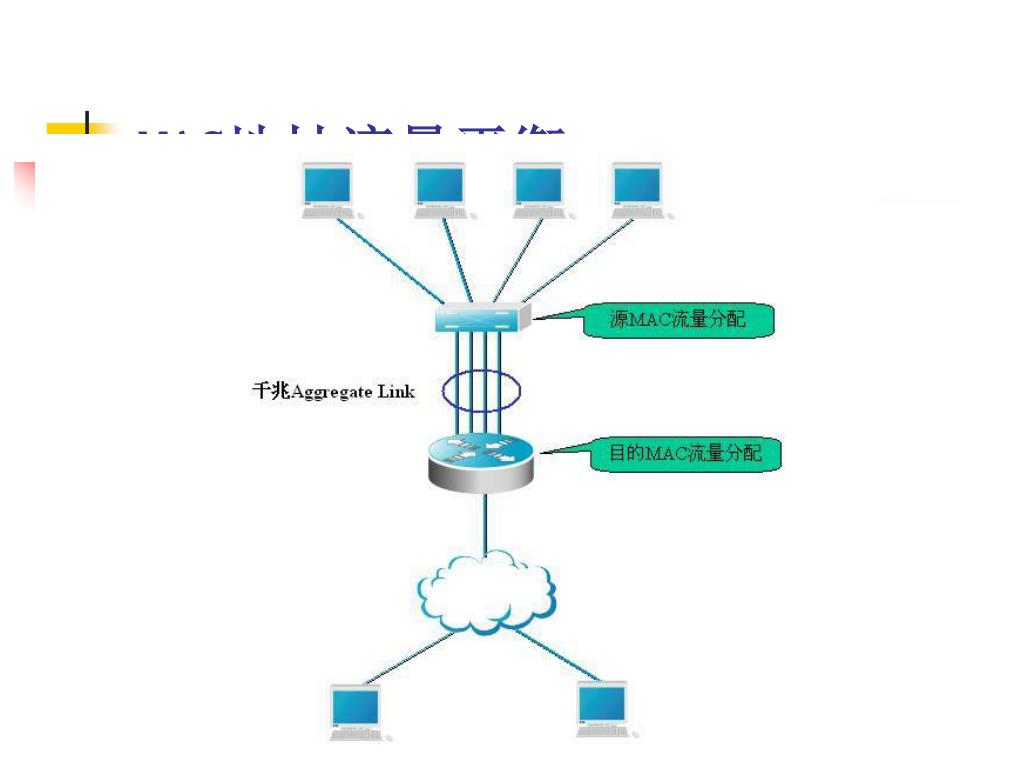

  7. MAC地址流量平衡

  8. 配置aggregate port 配置二层aggregate port 配置三层aggregate port

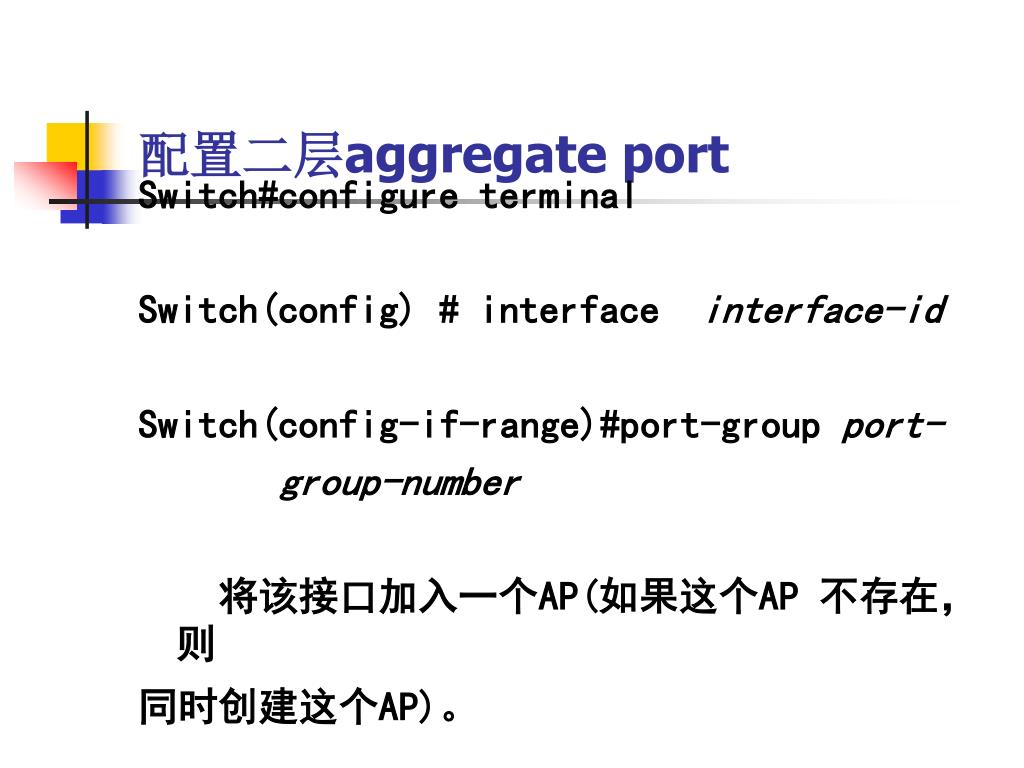

  9. 配置二层aggregate port Switch#configure terminal Switch(config) # interfaceinterface-id Switch(config-if-range)#port-group port- group-number 将该接口加入一个AP(如果这个AP 不存在，则 同时创建这个AP)。

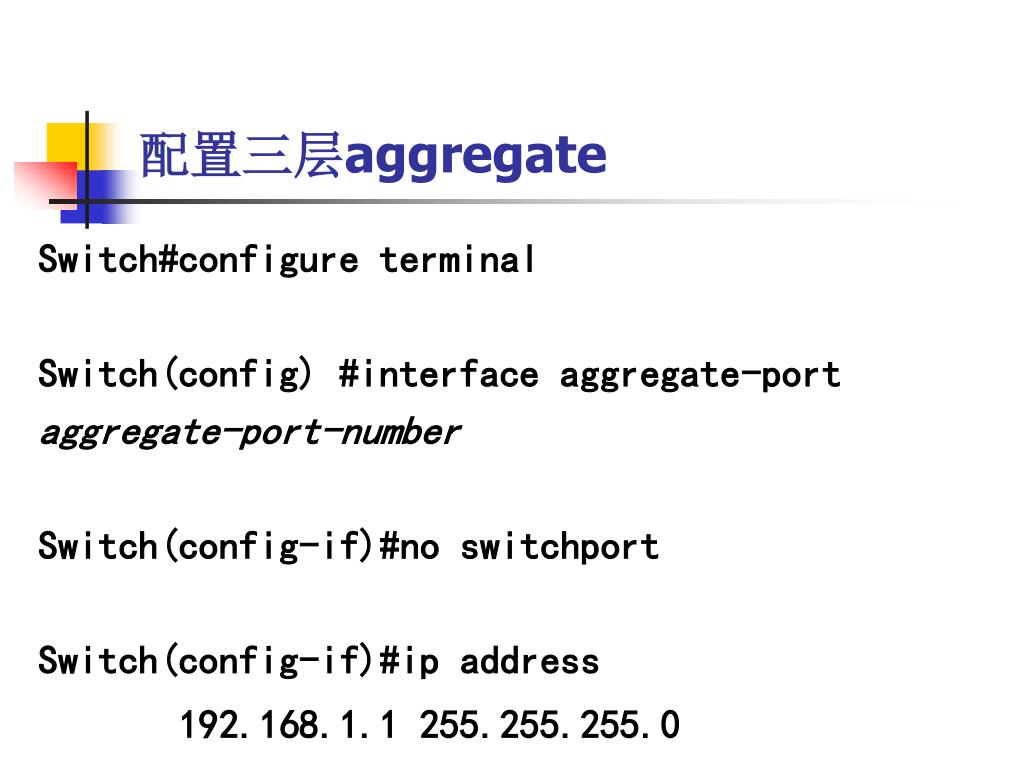

  10. 配置三层aggregate Switch#configure terminal Switch(config) #interface aggregate-port aggregate-port-number Switch(config-if)#no switchport Switch(config-if)#ip address 192.168.1.1 255.255.255.0

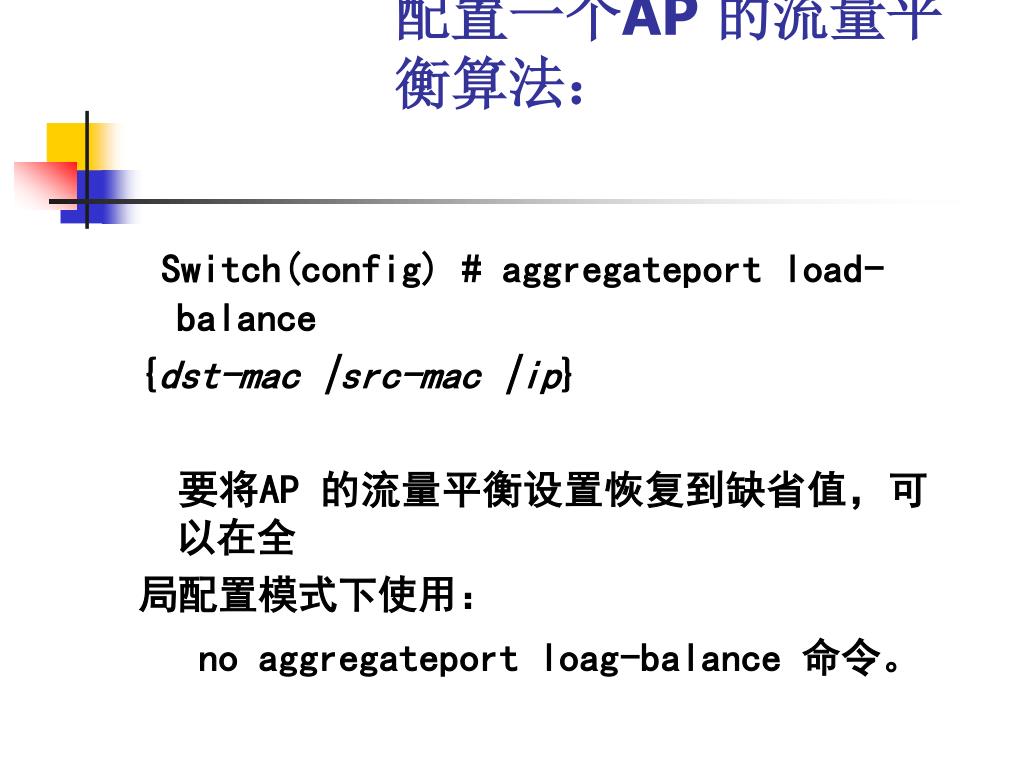

  11. 配置一个AP 的流量平衡算法： Switch(config) # aggregateport load-balance {dst-mac |src-mac |ip} 要将AP 的流量平衡设置恢复到缺省值，可以在全 局配置模式下使用： no aggregateport loag-balance 命令。

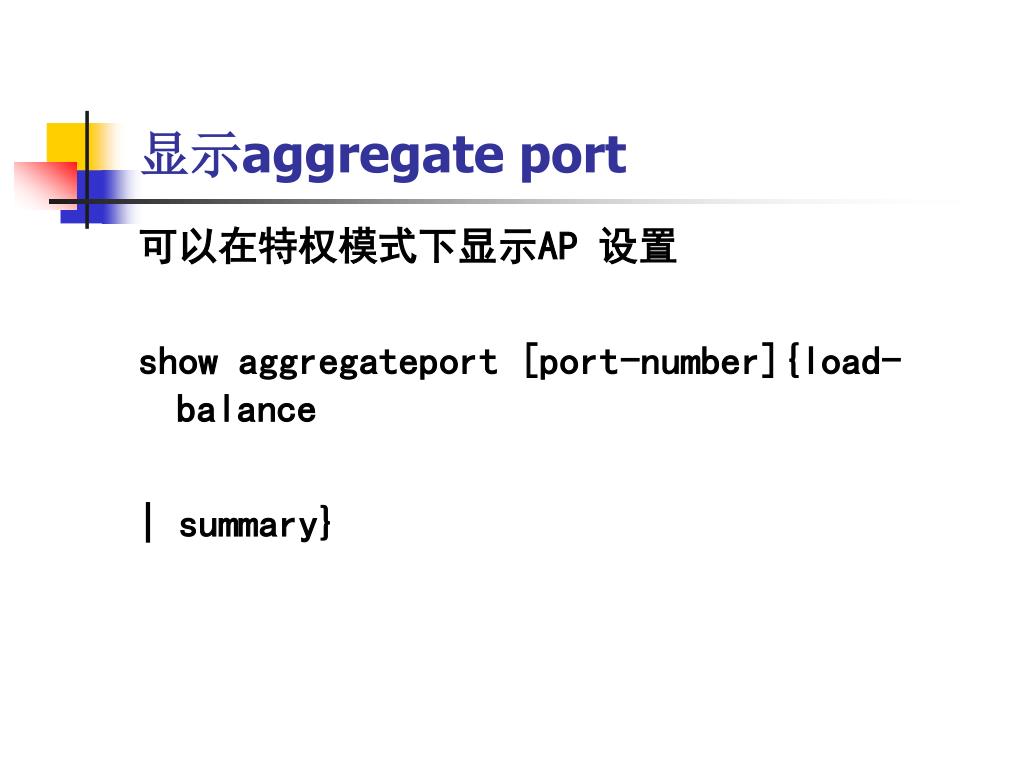

  12. 显示aggregate port 可以在特权模式下显示AP 设置 show aggregateport [port-number]{load-balance | summary}

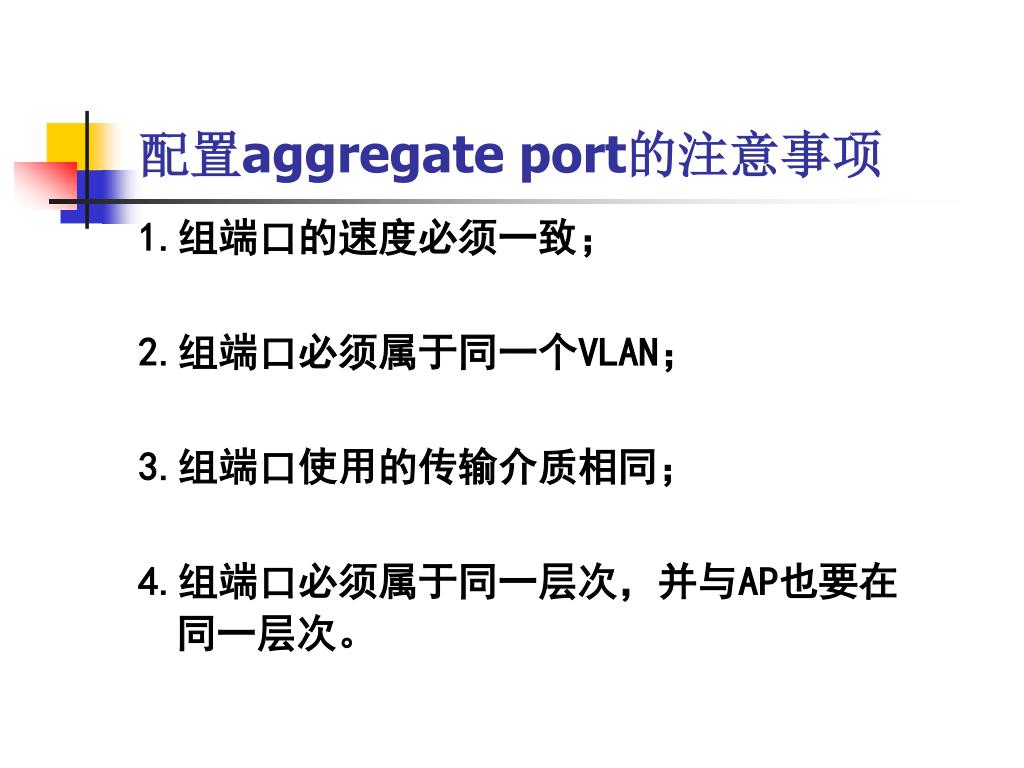

  13. 配置aggregate port的注意事项 1.组端口的速度必须一致； 2.组端口必须属于同一个VLAN； 3.组端口使用的传输介质相同； 4.组端口必须属于同一层次，并与AP也要在同一层次。

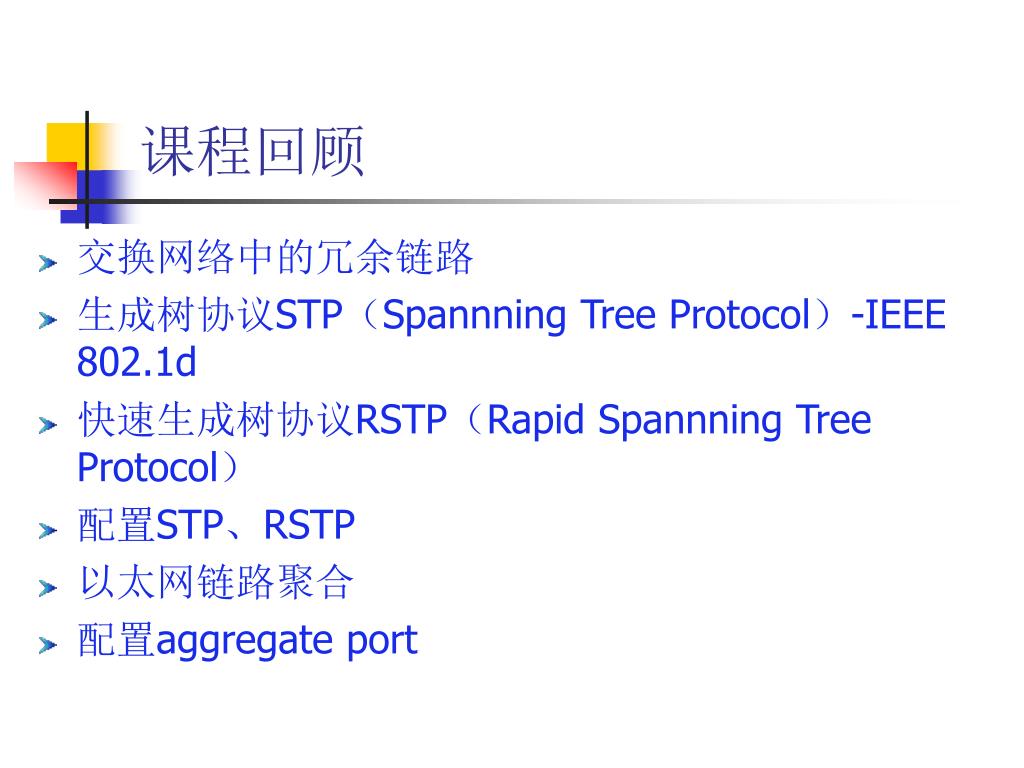

  14. 课程回顾 • 交换网络中的冗余链路 • 生成树协议STP（Spannning Tree Protocol）-IEEE 802.1d • 快速生成树协议RSTP（Rapid Spannning Tree Protocol） • 配置STP、RSTP • 以太网链路聚合 • 配置aggregate port
