  1. CAM软件介绍

  2. Computer-aided manufacturing 计算机辅助制造

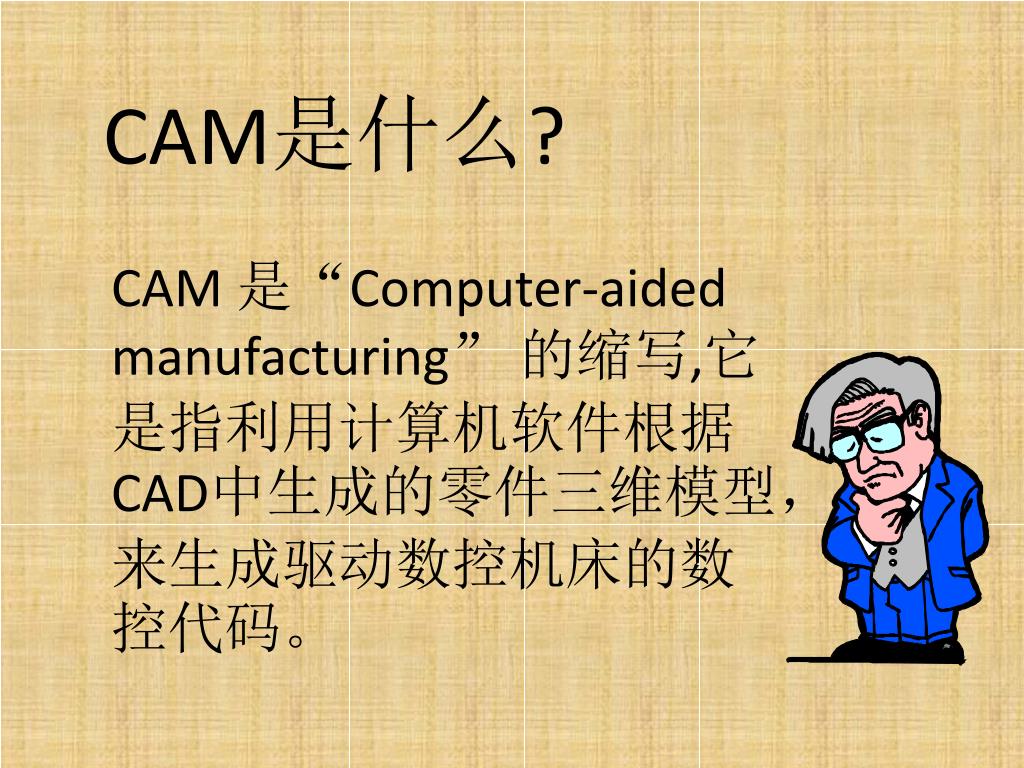

  3. CAM是什么? CAM 是“Computer-aided manufacturing”的缩写,它是指利用计算机软件根据CAD中生成的零件三维模型，来生成驱动数控机床的数控代码。

  4. 3D 模型 刀路轨迹 数控机床 NC 代码

  5. 第十二节 CAM基本操作

  6. CAM的操作流程 • 模型导入 • 建立加工坐标系 • 创建刀具 • 选择机床类型 • 创建零件 • 创建毛坯 • 合理选择加工过程 • 生成加工路径 • 后置处理，生成路径代码

  7. 模型导入

  8. 建立工件坐标系

  9. 创建刀具

  10. 选择机床类型

  11. 创建零件

  12. 创建毛坯

  13. 选择加工过程 根据零件的几何形状，精度，加工要求等因素选择加工过程。 一般加工的过程有以下几种： • 粗加工 • 二次开粗 • 精加工 • 清根加工

  14. 第十三节 典型零件加工过程讲解 粗加工 精加工 二次开粗 清根铣

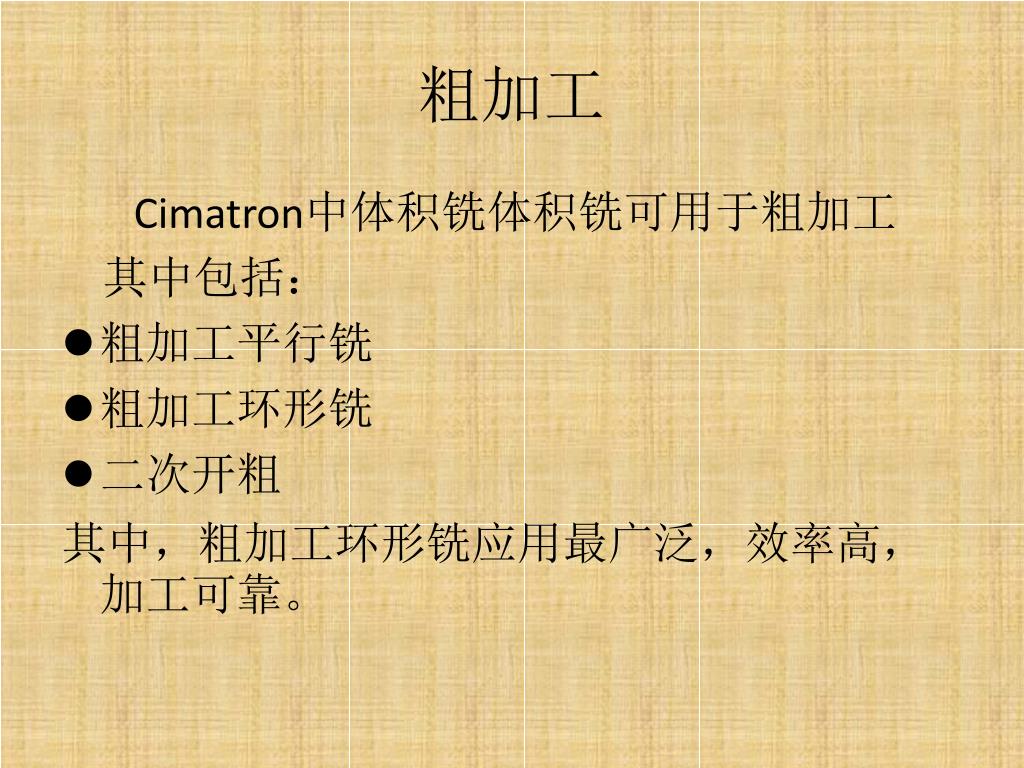

  15. 粗加工 Cimatron中体积铣体积铣可用于粗加工 其中包括： • 粗加工平行铣 • 粗加工环形铣 • 二次开粗 其中，粗加工环形铣应用最广泛，效率高，加工可靠。

  16. 粗加工环形铣 安全平面 绝对Z值 螺旋进刀，螺旋角4度 固定垂直步进

  17. 螺旋进刀，螺旋半径大于刀具半径 侧向步距 粗加工环形铣，刀具轨迹为环形

  18. 第十三节 精加工 Cimatron中的曲面铣可用于精加工 其中包括： • 精铣所有 • 根据角度精铣 • 精铣水平区域 • 开放轮廓铣 • 封闭轮廓铣 其中根据角度精铣应用最为广泛

  19. 根据角度精铣 所谓根据角度精铣，是指根据曲面与水平面的夹角来确定曲面是垂直区域还是垂直区域，从而将其分为不同的方法来加工。 垂直区域：我们常采用等高线层切的方法来加工 水平区域：我们常采用沿面环切或者是沿面扫描线的方法来加工

  20. 加工方法 等高线层切 沿面环切 沿面扫描线

  21. 限制角度

  22. 层间铣削 沿面加工 切向

  23. 第十四节 二次开粗 二次开粗是基于前面加工所留下来的毛坯的基础上，再用体积铣的策略进行开粗。它只加工前一把刀未能加工到的地方。 二次开粗的刀具的直径，原则上不小于前一把刀具的一半

  24. 第十五节 清根铣 清根铣是将前一把刀具加工不到的边角落处再进行加工，他根据前一把刀具的大小自己判断要加工的地方，它是精加工策略的一种。

  25. 前一把刀 前一把刀偏移

  26. 铣削策略 水平趋于，沿面加工 从外向里 垂直区域，等高层切 从上到下

  27. 第十六节 后置处理 将CAM软件中的刀轨元文件转化为NC代码的过程称为后置处理。
