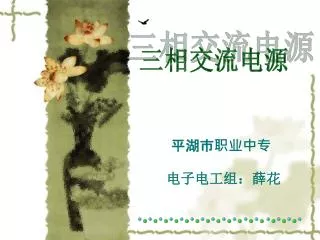

1. 三相交流电源 平湖市职业中专 电子电工组：薛花

2. 单相制 一、电力系统供电方式 三相制 1、三相发电机比尺寸相同的单相发电机输出的功率大； 2、三相发电机和变压器的结构、制造都较简单，便于使用和维护，运转时比单相发电机的振动小； 3、远距离输电时比单相发电机节约线材； 4、工农业生产大量使用交流电动机，三相电动机比单相电动机性能平稳可靠。 概述： ：一相电源供电的体系 ：三相电源供电的体系 二、三相交流电路的优点：

3. 定子 1、三相交流发电机 转子 定子 U1 绕组首端：U1、V1、W1 w2 V2 绕组末端：U2、V2、W2 转子 w1 V1 U２ 三相交流电源 一、三相交流电动势的产生 主要组成部分： ：三个固定的线圈(定子绕组) ：转动的磁极　

4. 120o ω U1 e T/3 T/3 T/3 w2 V2 ew eV eU t 0 波形图 w1 V1 U２ 三相交流电源 2、三相交流电动势 对称三相电动势：有效值相等、频率相同、相位彼此相差2π/3的三相电动势。 相序：三相电动势随时间按正弦规律变化时达到最大值（或零值）的先后顺序。 正序：U－V－W－ U 负序：U－W－V－ U

5. EU EW EV o 三相交流电源 相量图 2π/3 三相交流电源：能供给三相电动势的交流电源。 对称三相交流电源：能供给对称三相电动势的交流电源。

6. U U1 1、中点（零点）N + UU _ 2、中线（零线） _ UV + U2 3、相线（火线） w2 V2 N 4、三相四线制 _ UW + w1 V1 符号：Y0 V 5、输送两种电压 w 相电压 N UU、UV、Uw 线电压 三相交流电源 二、三相四线制电源 _ UWU + + UUV _ 黑色或白色 黄、绿、红 + UV W _ ：各相线与中线之间的电压。 低压配电线路： 相电压：220V 　　线电压：380V ：相线与相线之间的电压。 UUV、UV w、UWU

7. UUV UVw UwU -UV UU UW UV （2）线电压是相电压的 倍 o 三相交流电源 6、特点概括：　 （1）三相四线制的相电压和线电压都是对称的 各相电压（线电压）的有效值相等、频率相同、相位彼此相差2π/3 （3）线电压的相位超前相应的相电压π/6 30o

8. 两 相电压 线电压 2、如果对称三相交流电源的U相电动势 　　, 那么请写出其余两相电动势的解析式？ 如果已知对称三相交流电源的V相电动势 　, 请写出其余两相电动势的解析式？ 三相交流电源 课堂练习： 1、三相四线制供电线路可以提供种电压。火线与零线之间的电压叫做，火线与火线之间的电压叫做 。 思考：

9. （2）线电压是相电压的 倍 三相交流电源 1、三相交流发电机 3、三相四线制电源 相电压 ：各相线与中线之间的电压。 主要组成部分： 线电压 ：相线与相线之间的电压。 定子 转子 结论： （1）三相四线制的相电压和线电压都是对称的 2、三相交流电动势 （3）线电压的相位超前相应的相电压π/6 对称三相电动势：有效值相等、频率相同、相位彼此相差2π/3的三相电动势。 相序：三相电动势随时间按正弦规律变化时达到最大值（或零值）的先后顺序。 正序：U－V－W－ U 负序：U－W－V－ U

10. The End !
