  1. 思科远程医疗解决方案简介 Telemedicine WAR Room

  2. Agenda 1. 思科创新技术与医疗行业应用 2. 远程医疗系统架构与技术需求 3. 思科远程会诊系统之方案设计 4. 思科远程会诊系统之关键技术 5. 思科远程会诊方案之产品配置 Q&A

  3. 思科医疗解决方案 思科创新技术与医疗行业应用 数字化病区 数字化门诊 绿色智能医院 • 视频监控与安保 • 照明/空调智能节能 • 智能节电(网络设备/IP电话/PC等） • 护士站智能协同 • 病房智能协同 • 手术室协同 • 手术远程示教 • 院内视频会诊 • 智能导诊 • 数字媒体发布系统 医疗级智能网络 远程医疗与会诊 移动医疗 • 区域数据中心 • 虚拟医生(医疗网真) • 远程视频会诊 • 社区与家庭医疗 • 移动医疗车 • 120调度系统 • 应急指挥系统 • 院内移动医护 • IT运维中心 • 医疗数据中心 • 多媒体智能承载 • 网络准入控制 • 移动接入网络 • 网络安全 • 备份中心及容灾 虚拟化技术 （数据中心、云计算） 协作技术 (统一通信、视频) 无边界网络 （有线、无线、安全一体化）

  4. 利用统一通信技术和影响共享，放射科医生和医生进行实时的交流利用统一通信技术和影响共享，放射科医生和医生进行实时的交流 利用网真技术，节约开销，沟通更加高效,提供更好的医疗服务 利用高清视频会议，提供远程语言翻译服务、继续教育、疾病防控、精神病医疗等服务 思科无边界远程医疗（Care─at─a─Distance）整体解决方案 服务专员 医疗协作机构 专家 医生办公室 中心医院 通过协作提供更好、经济节约的医疗服务 患者家 基层医院

  5. 医生、病人面对面：申请服务的患者面对面与预约医生进行交流医生、病人面对面：申请服务的患者面对面与预约医生进行交流 医生助理帮助患者使用远程医疗会议室设备 高清远程会诊系统：远端的医生通过高清视频进行远程诊断、会诊，采用B/架构的远程影像等诊断系统，共享患者病例资料 一体化可视远程医疗系统：服务人员“一键”拨通远程的医生 医疗仪器提供体征数据，通过网络进行传输 思科“HealthPresence”解决方案 思科远程医疗解决方案以IP网络为平台，整合高清视频、统一通信技术以及医疗数据接口，为患者提供面对面与医生、医学专家会诊、交流的环境，感受如同亲临现场的效果。 • 为患者提供方便灵活的就医条件，及时获得最好的服务 • 软、硬件及服务一体化系统，让患者和医生易于使用 • 提供与专家面对面的机会，优化利用稀缺专家资源 业务优势

  6. 移动的优质医疗服务 ─ 多功能医疗车 Unified Communication 统一通讯 无线网 WIFI IP 摄像 IP Surveillance HealthPresence 医疗网真 IPICS • 服务模式 • 城乡医疗站优质服务 • 应急医疗及应急指挥 • 主要配备 • 网真 • Webex • IP视频电话 • IP无线电话 • 医疗设备 • 通信线路 • 医疗站提供WiFi接入 • 无WiFi地区通过卫星 • 3G

  7. Agenda 1. 思科创新技术与医疗行业应用 2. 远程会诊系统架构与技术需求 3. 思科远程会诊系统之方案设计 4. 思科远程会诊系统之关键技术 5. 思科远程会诊方案之产品配置 Q&A

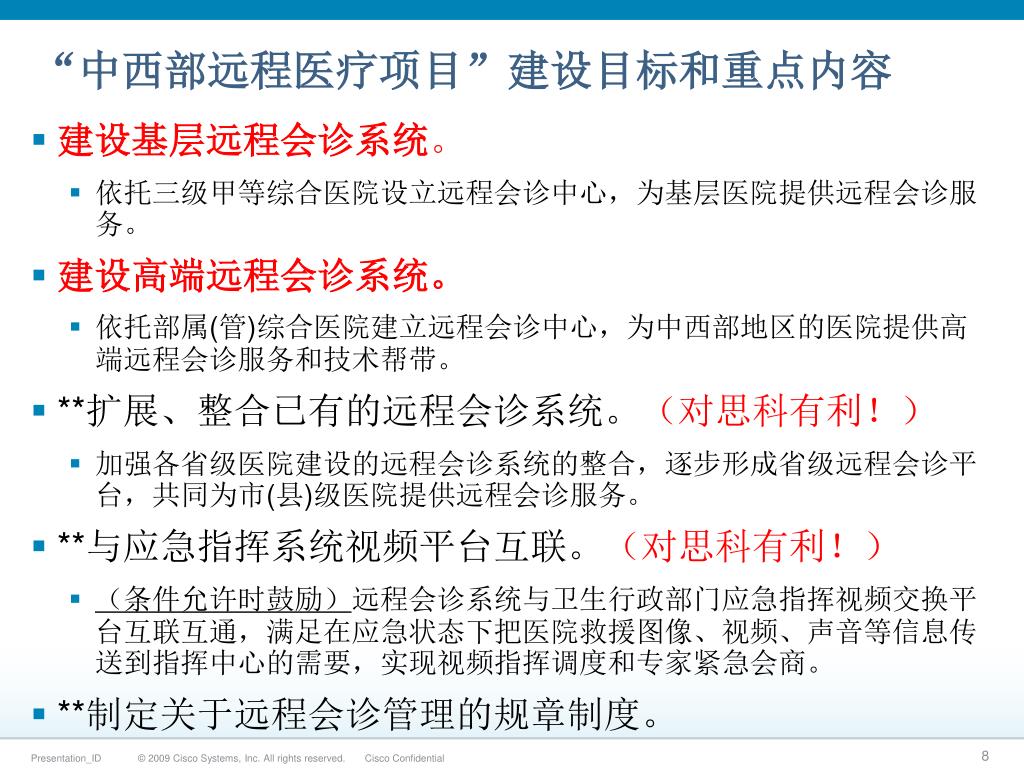

  8. “中西部远程医疗项目”建设目标和重点内容 • 建设基层远程会诊系统。 • 依托三级甲等综合医院设立远程会诊中心，为基层医院提供远程会诊服务。 • 建设高端远程会诊系统。 • 依托部属(管)综合医院建立远程会诊中心，为中西部地区的医院提供高端远程会诊服务和技术帮带。 • **扩展、整合已有的远程会诊系统。（对思科有利！） • 加强各省级医院建设的远程会诊系统的整合，逐步形成省级远程会诊平台，共同为市(县)级医院提供远程会诊服务。 • **与应急指挥系统视频平台互联。（对思科有利！） • （条件允许时鼓励）远程会诊系统与卫生行政部门应急指挥视频交换平台互联互通，满足在应急状态下把医院救援图像、视频、声音等信息传送到指挥中心的需要，实现视频指挥调度和专家紧急会商。 • **制定关于远程会诊管理的规章制度。

  9. 2011年项目建设目标和重点内容 1. 2011年建设目标： • 中西部省(自治区、直辖市)卫生厅(局)各选择1家本省三级甲等综合医院，与5家省内偏远地区的县级医院建立基层远程会诊系统。卫生部指定12家部属(管)综合医院，对口支援西部12个省(自治区、直辖市)，各与该省选定的1家省会三级甲等综合医院和1家地市级综合医院建立高端远程会诊系统。 • 2. 2011年重点内容： • 完成基层远程会诊系统和高端远程会诊系统建设，完成相关软、硬件的采购、安装和调试，建立基本专家资料库，实现与基层试点医院的网络连通。对于基层远程会诊系统，应实现远程会诊、远程教育、远程数字资源共享、视频会议、双向转诊、远程预约及影像、心电的远程诊断功能；高端远程会诊系统，除基层远程会诊系统所应实现的功能外，还应实现远程监护、远程手术指导、远程病理诊断等高端远程会诊服务。

  10. 远程会诊系统功能简介 • 交互式远程会诊：申请医生、患者、专家实时交互，对重症患者进行体征数据实时传输 • 离线式远程会诊 • ----------------------------------------------- • 普通远程会诊：部署在基层医院远程会诊室，为门诊和住院病人提供服务。 • 急重症远程会诊：部署在基层医院的急重症患者抢救室或重症监护病房（ICU）。

  11. 远程会诊系统应用架构 • 病历资料采集子系统 • 支持各种病例资料的扫描、手工录入 • 数字信号处理：支持DICOM接口，与DC、EMR，PHR互联互通 • 实时生命体征信号处理 • 视频会议子系统 • 支持多点会议方式 • 支持会议的录播功能 • 支持高清视频互联互通

  12. 远程会诊系统总体架构 部级医院会诊中心 卫生部直属医疗机构远程中心，主要服务于省级医疗机构远程会诊中心的申请 高端会诊 10M专网 4M专网 省级医院会诊中心 地市级医院会诊中心 主要服务于基层医疗机构远程会诊的申请 高端远程会议的申请端 视频会议系统 视频会议系统 诊断工作站 专家工作站 数字化医疗设备 诊断工作站 专家工作站 数字化医疗设备 基层申请端 基层申请端 基层会诊 视频会议系统 视频会议系统 申请端 工作站 申请端 工作站 医疗信息 系统 医疗信息 系统

  13. 基层远程会诊系统架构 • 系统功能 • 远程会诊 • 远程教育 • 视频会议 • 远程影像诊断 • 远程心电诊断 • 视频应用 • 远程会诊 • 远程教育 • 视频会议

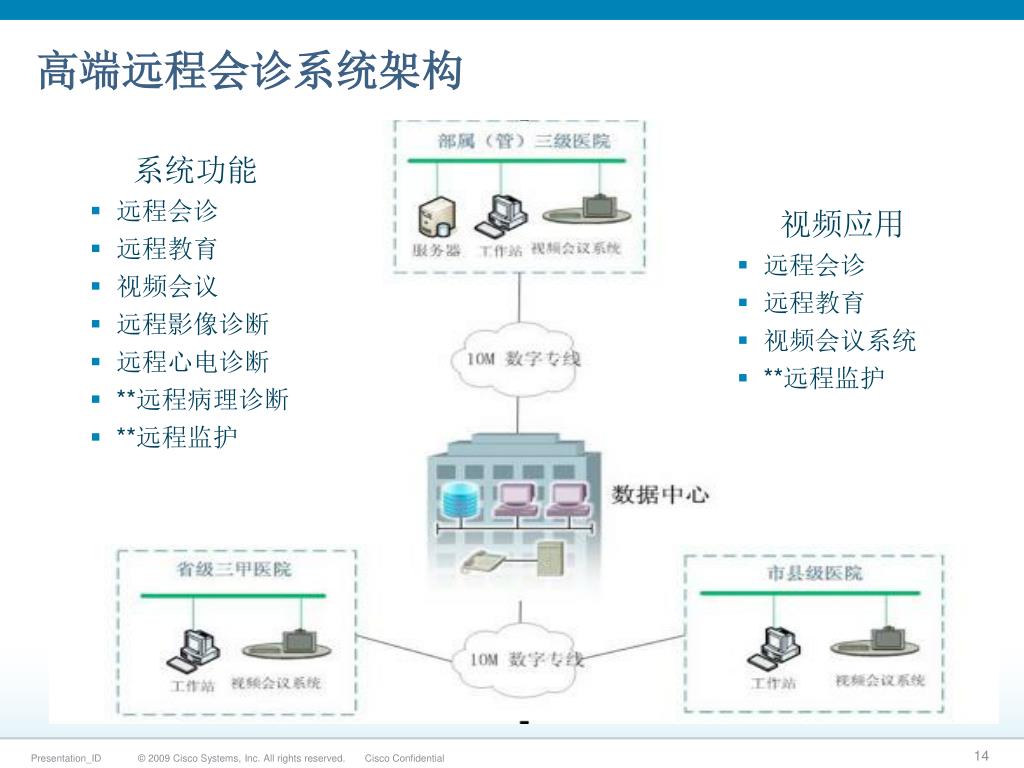

  14. 高端远程会诊系统架构 • 系统功能 • 远程会诊 • 远程教育 • 视频会议 • 远程影像诊断 • 远程心电诊断 • **远程病理诊断 • **远程监护 • 视频应用 • 远程会诊 • 远程教育 • 视频会议系统 • **远程监护

  15. 视频会议在远程医疗中的应用 • 医生、患者、专家“面对面”：医学专家与异地申请会诊的医生及患者通过视频会议开展交互式咨询、会诊 • 多点视频会议：跨科室、跨地区对急危重症及疑难病例进行联合会诊、病例讨论 • 远程培训、远程教学：大型医院远程医学中心通过视频通信网络，组织远程医学讲座、共享课件库；录制和转播国内外各级中心举行的学术讲座。 • 手术示教：包括远程手术直播、远程手术观摩，以及远程手术指导 • 远程监护：现场便会诊双方医生对病人的各种监护参数实时了解

  16. 视频会议在远程会诊中体现的优越性 • 为边远地区患者、医生提供一个方便的与专家咨询、会诊的渠道，及时有效地应对急症、疑难杂症 • 帮助医院开展远程继续教育，共享医学专家资源，获得专家指导，提高医生业务水平，医院综合实力 • 实现医生、患者和专家之间远程互动交流、会诊 • 支持跨专科、跨机构、跨区域的多专家实时联合会诊 • 开展远程教育、学术交流、病例讨论、经验分享 • 与应急指挥系统互联， 主要功能

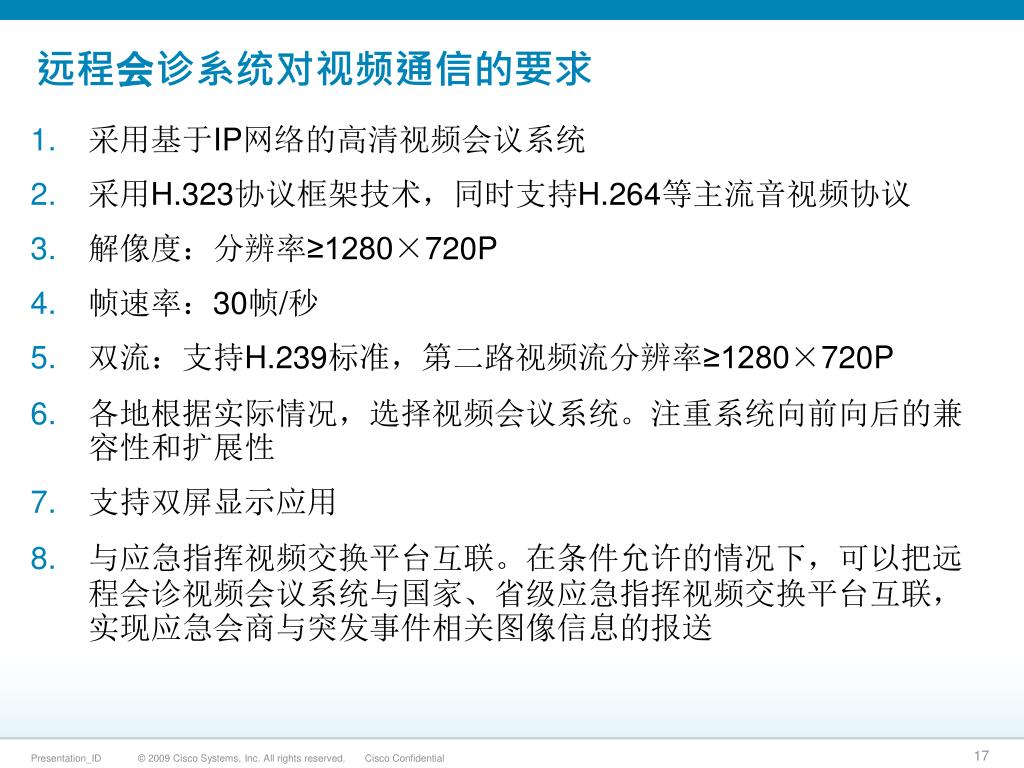

  17. 远程会诊系统对视频通信的要求 • 采用基于IP网络的高清视频会议系统 • 采用H.323协议框架技术，同时支持H.264等主流音视频协议 • 解像度：分辨率≥1280×720P • 帧速率：30帧/秒 • 双流：支持H.239标准，第二路视频流分辨率≥1280×720P • 各地根据实际情况，选择视频会议系统。注重系统向前向后的兼容性和扩展性 • 支持双屏显示应用 • 与应急指挥视频交换平台互联。在条件允许的情况下，可以把远程会诊视频会议系统与国家、省级应急指挥视频交换平台互联，实现应急会商与突发事件相关图像信息的报送

  18. Agenda 1. 思科创新技术与医疗行业应用 2. 远程会诊系统架构与技术需求 3. 思科远程会诊系统之方案设计 4. 思科远程会诊系统之关键技术 5. 思科远程会诊方案之产品配置

  19. 思科远程会诊系统总体设计方案 设计思路 • 采用标准H.323/SIP系统，扩展、整合已有的远程会诊系统，实现应急指挥系统视频平台互联 • 全部采用1080p全高清系统，提供极致的面对面会诊体验（技术要求是720p） • 提供标准接口，可以和医院现有系统集成 • 标准高清视频接口，连接医用摄像机和扫描仪 • 标准API开发接口，和医院会诊室系统集成 • 标准管理接口，和医院信息系统集成

  20. 典型的集成例子 • 呼叫和断开 • 控制本地和远端镜头 • 输入和输出切换 • 邮件系统的集成

  21. 全景摄像机 内窥镜系统 电子检验报告 医学影像 临床信息 标准视频平台支持医疗系统集成 远程听诊

  22. 完全不同的体验

  23. 双显和双流 双显可以同时显示医院的会诊图像和医疗的高清源 任何可以在PC上的信息通过双流发送到视频系统

  24. 高层远程会诊系统的架构示意图 • 部级医院除了视频系统外，还需要配置视频网络系统： • VCS:呼叫管理、防火墙穿越 • CUCM:CTS注册管理 • TP Server：网真互联 • MCU:非网真会议多点设备

  25. 思科高端远程会诊系统设计方案 • 定位是会诊中心+指挥中心 • 可实现功能：1080p视频、高清双流，第三方视频互通，内外网安全视频，医疗系统集成，会诊录制和点播 低配： Profile52 dual with C60 • 一体化配置，便于安装使用 • 内置多点，便于连接下级医院 高配：CTS3010+TP Server

  26. 高端远程会诊系统配置

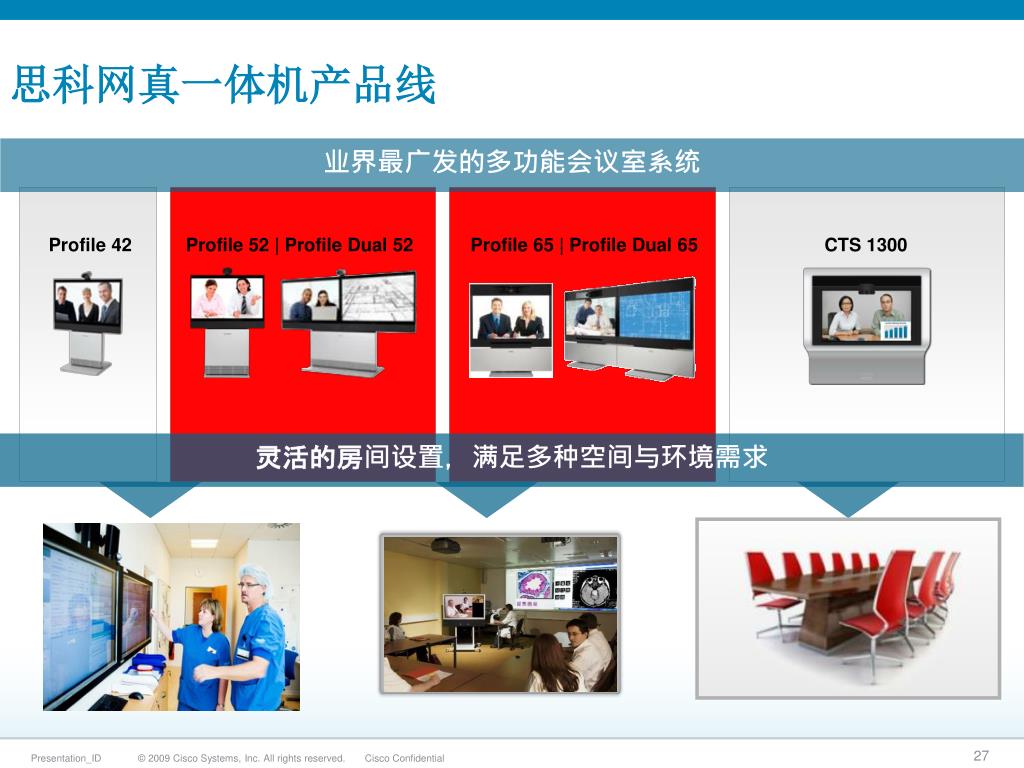

  27. 思科网真一体机产品线 业界最广发的多功能会议室系统 Profile 42 Profile 52 | Profile Dual 52 Profile 65 | Profile Dual 65 CTS 1300 灵活的房间设置，满足多种空间与环境需求

  28. Profile系列特点 全新的高清视频体验，专为大中型视频会诊室设计 • 通过Codec C90/C60/C40/C20，完美实现1080P高清效果 • 优雅的一体化设计 • 无任何外露线缆，整洁的外观 • 最适于眼神交互的摄像机和显示屏位置设计

  29. 基层远程会诊系统的架构示意图 • 省级医院除了视频系统外，还需要配置视频网络系统： • VCS:呼叫管理、防火墙穿越 • MCU:会议多点设备

  30. 思科基层远程会诊系统设计方案 定位是区域会诊中心 可实现功能：1080p视频、高清双流，第三方视频互通，内外网安全视频，医疗系统集成，会诊录制和点播 • 高配：Profile52 dual with C60 • 省级医院采用双显一体机，可以同时显示县级医院的图像和双流信息（来自医院医疗系统的高清源） • 县级医院采用可移动式一体机

  31. 思科基层远程会诊系统设计方案 • 低配 • C60 integrated package+ C20 Plus • 省级医院配置双显，可以同时显示县级医院的图像和双流信息（来自医院医疗系统的高清源） • 县级医院采用高性价比终端

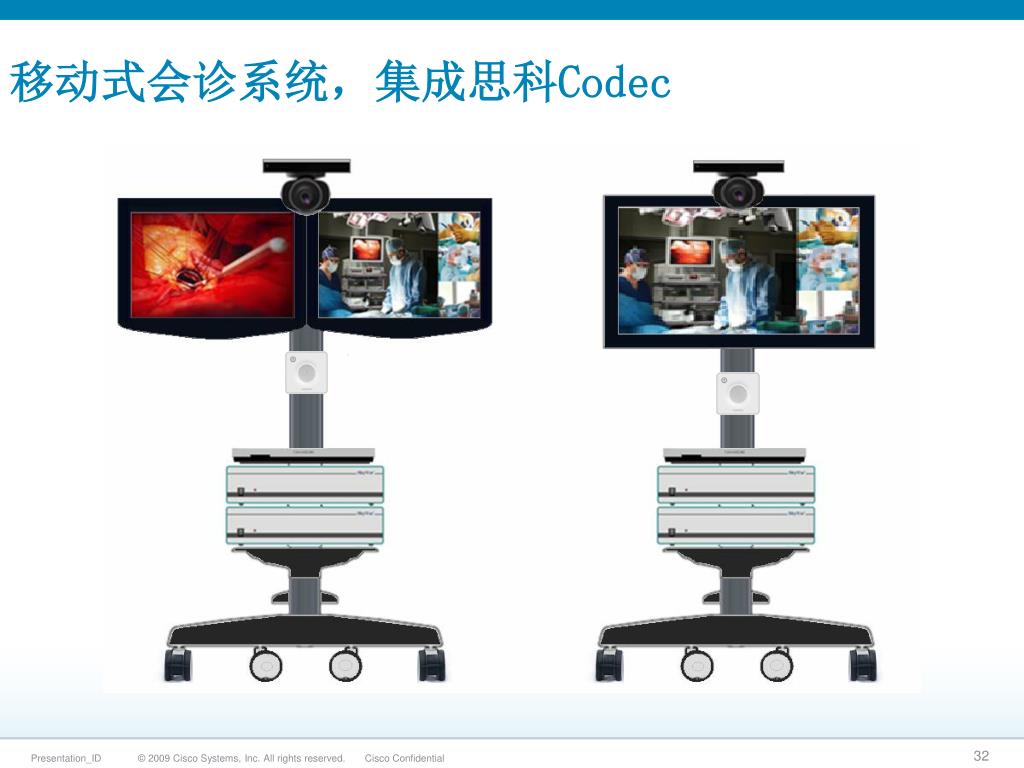

  32. 移动式会诊系统，集成思科Codec

  33. 基层远程会诊系统配置

  34. Agenda 1. 思科创新技术与医疗行业应用 2. 远程会诊系统架构与技术需求 3. 思科远程会诊系统之方案设计 4. 思科远程会诊系统之关键技术 5. 思科远程会诊方案之产品配置

  35. 思科远程会诊系统之关键技术 • 运营级平台，兼容老系统，支持高清和标清的混合会诊 • 最丰富的1080p产品线 • 三屏网真、单屏网真 • 一体机（42寸、52寸、65寸；壁挂、落地） • 桌面终端（24寸、22寸） • 软件终端（Movi） • 跨越医院网络障碍，无缝连接医院内外网的资源，提供端到端的防火墙穿越技术 • 思科全面的数字化医院解决方案

  36. 高清视频应用 Outlook OCS 原有标清视频 思科远程会诊运营级平台 在家的医生 网管系统 视频通讯控制中心 视频通讯服务器 防火墙 TP Server 其他医院 录播服务器 桌面即时通讯/办公协作 IP电话 会诊中心 省级医院 县级医院 医生桌面 医院门户 院内会诊 外网医生

  37. 最丰富的1080p产品线 垂直方案 CTS Series CTS Series CTS 1300 CTS 3210 Exec Conf. Room 18,14,10 Seat Configuration CTS1100 Profile Series Virtual Classroom HealthPresence Exec Office CTS 3010 Profile Dual 65 CTS500 6 Seats 水平方案 Desktop Appliance EX90 CTS Custom Profile 65 Live Desk Active Collaboration Room Desktop Appliance 1700 T Series 集成套装 Profile Dual 52 C90 T3 HD PC Mobility 集成方案平台 多功能会议室 融入式网真 个人网真 6 Seats Movi C60 C40 IP Video Telephony T3 Profile 52 机顶盒 Custom Extensions C20 Quick Set T1 E20 9900 Series Profile 42 Collaboration 2 Seats WebEx Engage MXP Edge

  38. 与Polycom产品线对比

  39. Cisco VCS – 视频通讯服务器 Internet SIP UC and VoIP Solutions Movi TMS • 管理 • 监视 • 报告 VCS Expressway™ VCS Control • H.323、SIP注册 • 防火墙穿越 • 呼叫控制、带宽管理 • 协议转换 • 支持集群部署 Movi with VCS • 大容量用户部署 • 防火墙穿越 终端 MCU

  40. 最安全的端到端的防火墙穿越 • 解决内外网的视频互通 • 解决不同厂商系统的互通 Organisation A: MS OCS Organisation B: Cisco VCS Expressway OCS CUCM H460 FWT VCS Control VCS Control H460 FWT Internet VCS Control H460 FWT H460 FWT VCS Control SameTime 8.5* Organisation D: Polycom Organisation C: IBM SameTime

  41. 网真管理专业管理套件简化您的部署 CT Manager TMS 复杂环境中，使用TMS管理 TANDBERG 设备，使用 CT Manager 管理思科网真 Tandberg 和其 他厂商设备管理 电话本 思科网真 Webex 一键加入 共享功能 域集成 自动会话 会议预约 实时监控 设备管理 报告 ROI 策略 高级会议管理与控制 MXE 或者CUVC 互通 CUCM 部署& 快速拨号 部署 TMS 分析扩展 CTMS 多点应用 我们一直在为无缝沟通而努力

  42. CISCO视频通讯平台的优势 • 全网统一管理调度，实现资源的全网管理，做到合理调配 • 最优化网络路径选择，节省网络消耗 • 全网所有设备冗余备份，超可靠系统保障 • 全网设备资源、地址、配置、安全的规划，易于管理 • 内外网安全通讯，无感观障碍 • 整体协作通讯，不区分设备种类，无边界通讯

  43. 一年后的远程医疗平台 紧急救护 县级医院 部级医院 移动的医生 宽带数据网 （视频+网络+安全+无线+数据中心+协作） 省市级医院 社区/家庭 医疗保健 医疗数据中心 移动 医疗服务 CDC应急指挥

  44. Agenda 1. 思科创新技术与医疗行业应用 2. 远程会诊系统架构与技术需求 3. 思科远程会诊系统之方案设计 4. 思科远程会诊系统之关键技术 5. 思科远程会诊方案之产品配置

  45. 思科远程会诊方案之产品配置 • 均配置1080p和双显的option • 根据需求，TP Server可以配置TS7010/MXE8000+8710板卡 • 详见配置清单
