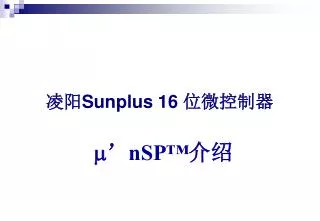

  1. 凌阳Sunplus16 位微控制器 ’nSP™介绍

  2. ’nSP™家族产品

  3. SPG系列 SPT660X SPG100A SPCE系列 SPT660系列

  4. 其他产品应用 Techno Dog Mew-chi貓奇 Furby(菲比小精灵) Poo-chi普奇狗 Diva Starz POX

  5. SPCE 系列单片机产品一览 • SPCE500A • 是首款推出的基于’nSP™内核语音应用方面的单片机。 • SPCE061A • 是继’nSP™系列产品SPCE500A等之后凌阳科技推出的又一个16位结构的微控制器 。

  6. SPCE061A单片机性能简介 • 16位微控制器：16位加法运算、16x16位硬件乘法、DSP的内积滤波运算 • CPU最高时钟达到49MHZ • 内建32k字的Flash程序存储器、2k字的SRAM数据存储器 • 2个16位I/O端口 • 7路AD转换通道 • 1路音频AD转换通道

  7. SPCE061A单片机性能简介 • 内置MIC放大电路和动态增益(AGC)放大电路 • 2路电流输出的DA转换通道 • 2个定时器 • 时基信号 • 低电压复位、低电压监测 • 内置在线仿真接口

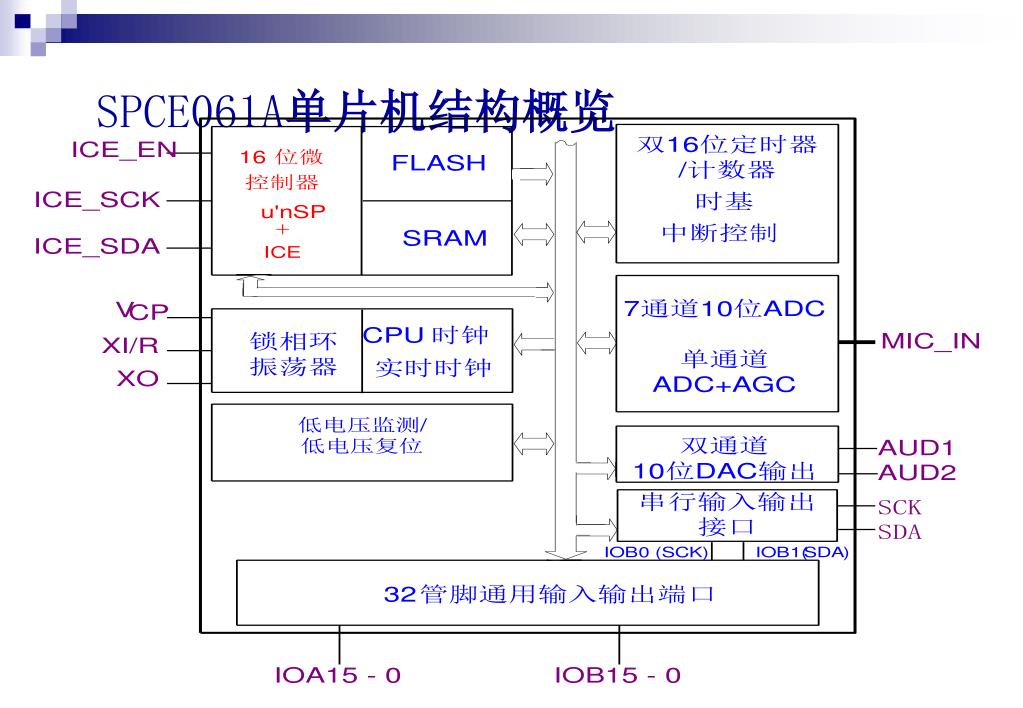

  8. SPCE061A单片机结构概览

  9. SPCE061A的内核构架16位数据线22位地址线

  10. SPCE061A的内核构架寄存器组

  11. SPCE061A的内核构架堆 栈 • 最大容量为2k字 • 地址范围为0X07FF到0X0000的SRAM • SP初始化为0x07FF SPCE061A的堆栈结构

  12. SPCE061A的内核构架中 断 • 异常中断： 上电、看门狗计数器溢出、系统电源低于电压低限。 • 事件中断： • 快速中断请求FIQ中断和中断请求IRQ中断 两种方式 • 9个中断向量（FIQ、IRQ0-IRQ6及UART IRQ），14个中断源。 • FIQ中断的优先级别最高，其次为IRQ中断，最后是UART IRQ中断。 • 软件中断： 软件指令break产生的中断。

  13. SPCE061A的片内外围部件 • 存储器 • 并行I/O端口 • ADC输入接口 • 音频输出DAC • 定时器/计数器 • 时基信号 • 标准串行异步通讯 • 串行设备接口 • 看门狗电路 • 低电压检测 • 低电压复位电路

  14. SPCE061A的片内外围部件存储器映射

  15. SPCE061A的片内外围部件并行I/O端口

  16. SPCE061A的片内外围部件ADC输入接口

  17. SPCE061A的片内外围部件音频输出DAC

  18. SPCE061A的片内外围部件时基信号

  19. SPCE061A外围部件定时器/计数器—TimerA

  20. SPCE061A外围部件定时器/计数器—TimerB

  21. IOB7设置为 输入端口 0 b2(RXEN)UARTRX UART IOB7(Rx) 1 SPCE061A的片内外围部件标准串行异步通讯端口 串行异步通讯发送端口TX的结构

  22. SPC061A的片内外围部件串行设备接口SIO

  23. SPCE061A的片内外围部件低电压复位/低电压监测(LVR/LVD)SPCE061A的片内外围部件低电压复位/低电压监测(LVR/LVD) LVR/LVD的结构

  24. SPCE061A的指令系统 • 指令的分类 • ’nSP™汇编器的伪指令 • ’nSP™的指令结构对高级语言的支持

  25. SPCE061A的指令系统指令的分类 • ’nSP™的指令总共只有41种 • 四类指令 • 数据传送类指令 • 算逻运算类指令 • 转移控制类指令 • 其它控制类指令

  26. SPCE061A的指令系统数据传送类指令 应用举例: R1 = 0x28; //立即数寻址 R3 = [BP + 0x08]; //变址寻址 R3 = R1; //存储器直接寻址 R4 = [0X30]; //存储器绝对地址寻址 [0x30] = R4; //存储器直接寻址 PC = D:[R5++]; //存储器间接寻址

  27. SPCE061A的指令系统算逻运算类指令 应用举例： R1+=0x28; R2-=0x2400; R1&=0x2FFF; //逻辑与运算 CMP R1，0x27; //只影响NZSC标志 MR =[R2]*[R1]，4; //内积运算

  28. SPCE061A的指令系统转移控制类指令 应用举例： CALL sub_1; //绝对调用子程序sub_1 JNE label1; //不相等时转移到label1标号地址上 JMP labe2; //短跳转 GOTO labe3; //长跳转

  29. SPCE061A的指令系统其他控制类指令 应用举例： FIR_MOV ON; //FIR滤波允许 FIQ ON; //开通FIQ中断 IRQ OFF; //关闭IRQ中断 INT OFF; //禁止FIQ和IRQ中断 NOP;

  30. SPCE061A的指令系统汇编器的伪指令 • 定义类：PROC…ENDP、 PUBLIC、EXTERNAL、 CODE、DATA、IRAM、ORAM、TEXT… • 存储类：DW、DD、FLOAT、DOUBLE... • 条件类：IF…ELSE…ENDIF • 汇编方式类：INCLUDE 、 SECTION…

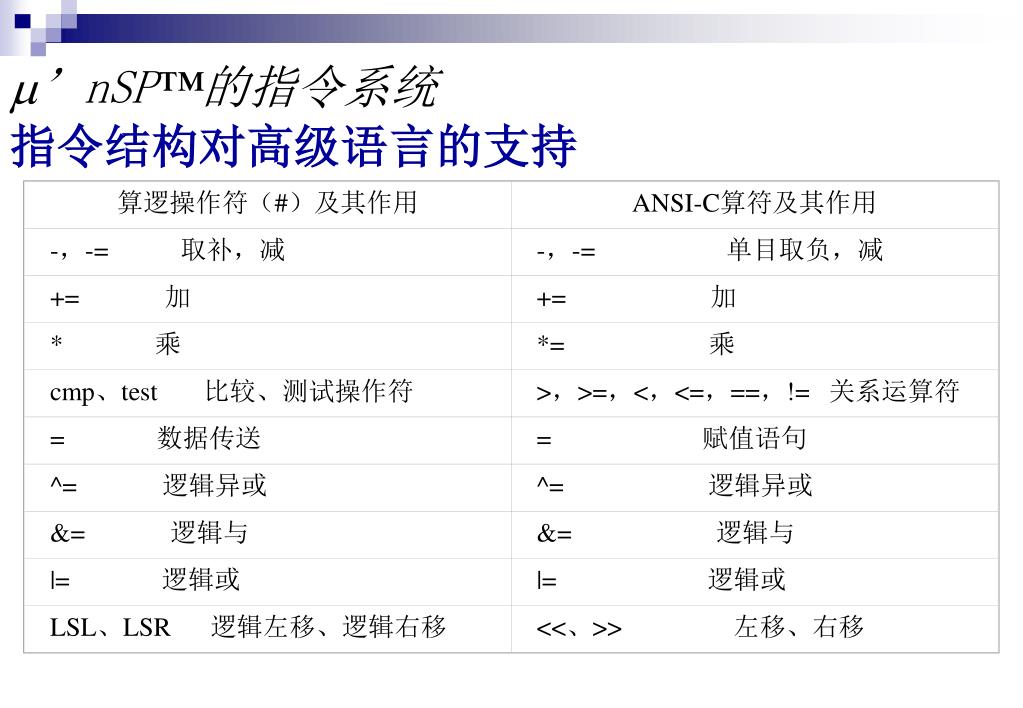

  31. 算逻操作符（#）及其作用 ANSI-C算符及其作用 -，-= 取补，减 -，-= 单目取负，减 += 加 += 加 * 乘 *= 乘 cmp、test 比较、测试操作符 >，>=，<，<=，==，!= 关系运算符 = 数据传送 = 赋值语句 ^= 逻辑异或 ^= 逻辑异或 &= 逻辑与 &= 逻辑与 |= 逻辑或 |= 逻辑或 LSL、LSR 逻辑左移、逻辑右移 <<、>> 左移、右移 ’nSP™的指令系统指令结构对高级语言的支持

  32. PC 机 標准並行口 SPCE061A实验箱 SPCE061A仿真Probe SPCE061A实验板 SPCE061A开发系统

  33. 集成开发环境（unSP IDE）
