Presentation Transcript

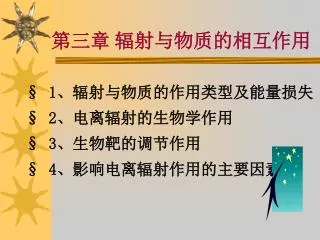

  1. 第三章 辐射与物质的相互作用 § 1、辐射与物质的作用类型及能量损失 § 2、电离辐射的生物学作用 § 3、生物靶的调节作用 § 4、影响电离辐射作用的主要因素

  2. §1. 辐射与物质的作 用类型及能量损失 A.辐射与物质作用的种类 一. X（γ）射线与物质的作用 二. β射线与物质的作用 三. α 射线与物质的作用 四. 中子与物质的作用 五. 带电重粒子与物质的作用

  3. 一.X (γ)射线与物质的相互作用

  4. 1、 X 线与物质相互作用的过程 hf Ⅰ. 光电效应 e + Ⅱ. 康普顿效应 e + hf hf ’ Ⅲ. 电子对效应 Ze e- + e+ hf

  5. Ⅰ.光电效应(光子与原子内层电子作用） (1).光电效应特征 放出光电子的原子变成正离子并处于激发态；外层电子向内层填充产生特征X线;特征线离开原子前又击出外层(俄歇)电子. 光电效应的次级粒子 光电子、正离子、特征X光子、俄歇电子

  6. Ⅰ.光电效应(光子与原子内层电子作用） (2). 光电效应的发生几率 a. 原子序数的影响 光电效应几率Z4 内层比外层发生几率大4~5倍 L限 光电质量衰减系数 b. 入射光子能量的影响 光电效应几率 K限 但必须大于结合能 c. 原子边界限吸收的影响 吸收限 吸收限 光子能量 防护材料选取的依据

  7. Ⅰ.光电效应(光子与原子内层电子作用） (3). 光电子的角分布 光电子的角分布与入射X光子能量有关 能量低 — 大角度分散 能量高 — 小角度集中 （电离方向）

  8. Ⅰ.光电效应(光子与原子内层电子作用） (4). 放射诊断学中的光电效应 a. 优点提高成像质量 因光电转换减少散射线，故减少照片灰雾 利用造影剂可增加对比度 放疗时增加对肿瘤组织的剂量 b. 缺点入射X线通过光电效应几乎全部被人 体吸收，增加了受检者的剂量，对人体有负面作用。

  9. Ⅱ.康普顿效应(与原子外层电子作用） (1). 康普顿效应的发生几率 • 原子序数的影响 • 康普顿效应几率  Z/A • 除氢元素外，大多数材料具有相同的Z/A b. 入射光子能量的影响 康普顿效应几率

  10. Crystal grating (2). 散射光子的波长  X-Ray o spectra o : 入射波长 波长 （>o）康普顿 散射波长

  11. Y  X  考虑： hf hfo electron Compton wavelength

  12. (3).散射光子和反冲电子的角分布 散射光子能量 反冲电子动能 散射角与反冲角关系

  13. (3).散射光子和反冲电子的角分布 注: 康普顿效应的散射线，是X线检查中最大的散射线来源,且充满整个检查室空间。必须引起工作人员和防护人员的重视,并采取防护措施.

  14. Ⅲ. 电子对效应 效应发生几率

  15. 2、X线与物质作用的其他过程 A. 相干散射 射线与物质相互作用而产生干涉(衍射)的散射过程叫相干散射。比如X线对年晶体衍射产生的劳厄斑就是相干散射现象. 相干散射是唯一不产生电离的过程。 B.光核作用 光子与原子核作用发生核反应的过程。比如释放中子、质子、β粒子和γ光子等。光核作用在X线诊断过程中不能发生，在放疗中发生率也很低。

  16. 3、各种作用发生的相对几率 A.X线引发效应总结 普通散射 光核作用

  17. 3、各种作用发生的相对几率 B.Z和hf与三种作用的关系

  18. 3、各种作用发生的相对几率 C.放射诊断学中三种作用发生的相对几率 表2 放射诊断学中作用几率与Z和hf的关系

  19. 4. X (γ)射线在物质中的衰减 随距离衰减 射线在物质中的衰减 物质所致衰减 (W/m2) 当X线通过物质时，由于光电效应、康普顿效应和电子对效应等作用，使射线的强度衰减。即物质所致的衰减。

  20. 4. X (γ)射线在物质中的衰减 A、单能X线在物质中的衰减规律 (1)、窄束X线在物质中的衰减规律

  21. 4. X (γ)射线在物质中的衰减 lnI lnI0 光子数表示则满足 x 光子数减少但频率不变！ （μ=0.2 cm-1)

  22. 4. X (γ)射线在物质中的衰减 A、单能X线在物质中的衰减规律 (2)、宽束X线在物质中的衰减规律 积累因子: 某物质元中X光子计数率与未碰撞物质的X光子计数率之比 B。 Ns:物质元散射X光子计数率 B是描述散射光子影响反映宽束和窄束区别的物理量 宽束X线的衰减规律 B可以通过台劳级数展开近似计算求得

  23. 4. X (γ)射线在物质中的衰减 B、连续X线在物质中的衰减规律 (1)、连续X线在物质中的衰减规律

  24. 4. X (γ)射线在物质中的衰减 B、连续X线在物质中的衰减规律 (1) 连续X线在物质中的衰减规律 光子数 单能X线 连续X线 水模厚度

  25. 影响因素

  26. 4. X (γ)射线在物质中的衰减 B、连续X线在物质中的衰减规律 (2)、X线的滤过 低能X线不能透过人体(吸收)，对形成X线影像不起作用，但却大大增加被检者皮肤照射量。为减少无用低能光子对皮肤和浅表组织的伤害，需采用适当的滤过措施，在管口放置一定均匀厚度的金属，吸掉低能部分，使平均能量增高。

  27. 4. X (γ)射线在物质中的衰减 B、连续X线在物质中的衰减规律 (2)、X线的滤过 a、固有滤过 包括X线管的玻璃管壁、绝缘油、管套上的窗口和不可拆卸的滤过板。用铝当量表示。 铝当量：指一定厚度的滤过材料用相同衰减效果的铝板厚度表示。一般诊断X光机的固有滤过在0.5 ~ 2 mmAl。 对软组织摄影则需要低滤过X线,以增加软组织对比度.

  28. 4. X (γ)射线在物质中的衰减 b、附加滤过 包括附加滤过板、遮光器的滤过等。 根据衰减厚度能量分布不同,依具体情况选择管电压和材料形状厚度

  29. 4. X (γ)射线在物质中的衰减 B、连续X线在物质中的衰减规律 滤过板厚度及对照射剂量的影响 使用低滤过高千伏摄影,对受检者十分有害.而厚度滤过技术对受检者降低剂量有重要意义.

  30. 4. X (γ)射线在物质中的衰减 B、连续X线在物质中的衰减规律 楔形或梯形滤过板

  31. 4. X (γ)射线在物质中的衰减 C、诊断放射学中X线的衰减 (1)、人体的构成元素和组织密度 人体内除少量的钙、磷等中等原子序数物质外，其余全由低原子序数物质组成。人体吸收X线最多的是由Ca3(PO4)2组成的门牙，吸收X线最少的是充满气体的肺。

  32. 4. X (γ)射线在物质中的衰减 C、诊断放射学中X线的衰减 有效原子序数：在相同照射条件下,1kg复杂物质与1kg单质吸收辐射能相同时单质的原子序数。 ai为第i种元素在单位体积中电子数的占有比率, Zi为第i种元素的原子序数。如水中: 氧的电子数比率 2.68:3.34，氢的电子数比率0.66:3.34。氧、氢的原子序数分别为8和1，所以

  33. 4. X (γ)射线在物质中的衰减 C、诊断放射学中X线的衰减 有效原子序数的近似公式为 ai为第i种元素原子在分子中的原子个数，Zi为第i种元素的原子序数。如水中：氧原子个数为1，氢原子个数为2，所以占有人体大部分成分的水有效原子序数为

  34. 4. X (γ)射线在物质中的衰减 C、诊断放射学中X线的衰减 (2)、X线通过人体的衰减规律 以光电效应吸收为主 人体各组织器官X线的衰减各异，一般按骨骼、肌肉、脂肪和空气的顺序由大到小排列。而随管电压(hf)增加衰减减小。

  35. 4. X (γ)射线在物质中的衰减 C、诊断放射学中X线的衰减 (2)、X线通过人体的衰减规律 以手部拍片为例，说明X线在人体不同组织中的衰减差别及与管电压的关系。用40kV拍片 衰减差别大，形成高对比度 骨 肌肉 而用150kV拍片 骨 肌肉

  36. 表5 人体不同组织的线衰减系数μ(m-1)

  37. 二、其他射线与物质的作用 1. β射线与物质的作用 β射线即电子流，带有负电，其质量很小，因此在运行中容易被其他电子所偏转，所以其径迹曲折，其实际穿透深度小于其径迹长度。在β射线径迹的末端,电离密度最大，这是由于此时电子能量已显著降低，速度减慢, 与靶物质原子作用几率加大, 单位距离内形成的离子对增多。

  38. 二、其他射线与物质的作用 1. β射线与物质的作用 在临床上使用直线加速器发生的高能电子流照射组织时，主要的电离作用产生在深部，而 90Sr 放射源放出的 β 射线则在浅层（1~2mm）引起最大电离作用。射程长短取决于电子能量的大小。

  39. 二、其他射线与物质的作用 2. α 射线与物质的作用 α射线即氦核组成的粒子流，由2个质子和2个中子组成，故带有2个正电荷，质量数为4，比电子质量大约8000倍。 α粒子在组织中通过较慢，穿透距离甚短，最多只几百微米。故α射线由外照射对机体不会产生严重危害。

  40. 二、其他射线与物质的作用 2. α 射线与物质的作用 但发射α粒子的放射性核素进入体内时，由于其物理特征，其电离密度较大，造成的损伤则更为严重。此外，放射性治疗中用快中子或负π介子照射组织时，在组织中将产生α粒子，对杀伤癌细胞将起重要作用。

  41. 二、其他射线与物质的作用 3. 中子与物质的作用 中子不带电,通过组织时不干扰带电物质,只有在与原子核直接碰撞时发生相互作用.但慢中子或热中子 (能量在0.5eV以下) 进入原子核易被俘获,而快中子(能量大于20keV)与原子核主要发生弹性碰撞. 在中子与质子(氢核) 的一次碰撞中, 中子的部分能量传给质子,产生反冲质子,这种带正电重粒子在组织中速度很快下降, 引起高密度电离作用。

  42. 二、其他射线与物质的作用 3. 中子与物质的作用 中子与氧、碳、氮等原子核也发生弹性散射，其反冲核引起高密度的电离。快中子与组织中更重的原子核相互作用可引起非弹性散射产生γ射线。此外, 中子与物质的原子核作用还会产生核反应, 在反应过程中释放带电重粒子、 γ光子或产生放射性核素。

  43. 二、其他射线与物质的作用 4. 带电重粒子与物质的作用 快中子作用于组织时可产生带电重粒子。此外，高能加速器还可将重粒子加速，使其具有穿透深部组织的能力。例如，质子、氦核、负π介子等可在数厘米深处产生高密度的电离，达到集中杀死癌细胞的作用

  44. 二、其他射线与物质的作用 4. 带电重粒子与物质的作用 关于负π介子的研究近年来特别受到放射治疗领域的关注. 负π介子属于亚原子粒子,其质量为电子的276倍,电荷同于电子, 由同步回旋加速器将质子加速到极高能量(500~ 700MeV)而作用于石墨或铅靶时产生.当其穿入组织被碳、氧、氢等原子核捕获,释放α粒子、中子和质子,产生高密度电离作用。

  45. §1. 辐射与物质的作 用类型及能量损失 B.传能线密度与相对生物效应 一. 传能线密度（LET） 定义 带电粒子在组织(或其他物质)中经过一定距离时由于碰撞而损失的能量.(J/m) 生物损害与LET值正相关。高LET粒子在给定体积内产生变化的几率高，但并非无限增加。

  46. §1. 辐射与物质的作 用类型及能量损失 B.传能线密度与相对生物效应 一. 传能线密度（LET） γ线 硬X线 软X线 α线 细胞或生物大分子

  47. 各种电离粒子的LET值

  48. §1. 辐射与物质的作 用类型及能量损失 B.传能线密度与相对生物效应 二. 相对生物效应（RBE） 辐射生物效应不仅决定于辐射条件,还受能量分布的制约.LET决定了生物效应的程度或频度.这种差别用相对生物效应表示.(RBE) 标准X(γ)线常以250kV X线或60Co的γ线为基础.比如引起相同生物损害所需X(γ)线剂量是α射线的10倍,故α射线的RBE为10。

  49. §1. 辐射与物质的作 用类型及能量损失 B.传能线密度与相对生物效应 二. 相对生物效应（RBE）
