第十一章 简单机械和功

第十一章 简单机械和功. §11.1 杠杆 ( 第 1 课时 ). 镇江实验初中 九年级物理备课组. 一位同学直接用手拔钉在木板上的钉子，拔不动，提问：结合你生活中观察，谁能想办法拔出钉子？（旁边放了许多工具，例如老虎钳、起子、羊角锤等等）. 仔细观察下图，描述图片中各种工具在工作时是怎样运动的？有什么共同特征？. 总结特点：. ① 是一根硬棒 ②能绕一固定点转动. 1. 杠杆定义：. 一根在力的作用下可绕一固定点转动的硬棒，叫做杠杆。. 2. 生活中许多机械中都有杠杆，请举例。 思考：杠杆一定要直的吗？. 3. 杠杆的示意图. （力的作用线 ).

gerald
Download Presentation

第十一章 简单机械和功

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第十一章 简单机械和功 §11.1 杠杆(第1课时) 镇江实验初中 九年级物理备课组

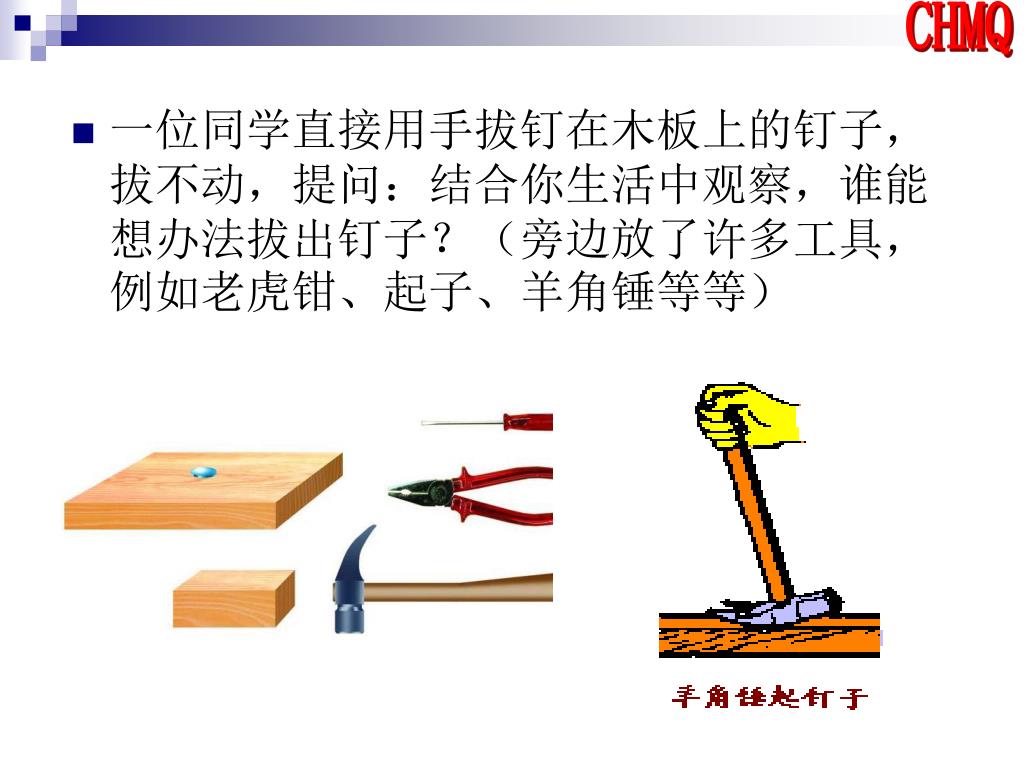

  2. 一位同学直接用手拔钉在木板上的钉子，拔不动，提问：结合你生活中观察，谁能想办法拔出钉子？（旁边放了许多工具，例如老虎钳、起子、羊角锤等等）一位同学直接用手拔钉在木板上的钉子，拔不动，提问：结合你生活中观察，谁能想办法拔出钉子？（旁边放了许多工具，例如老虎钳、起子、羊角锤等等）

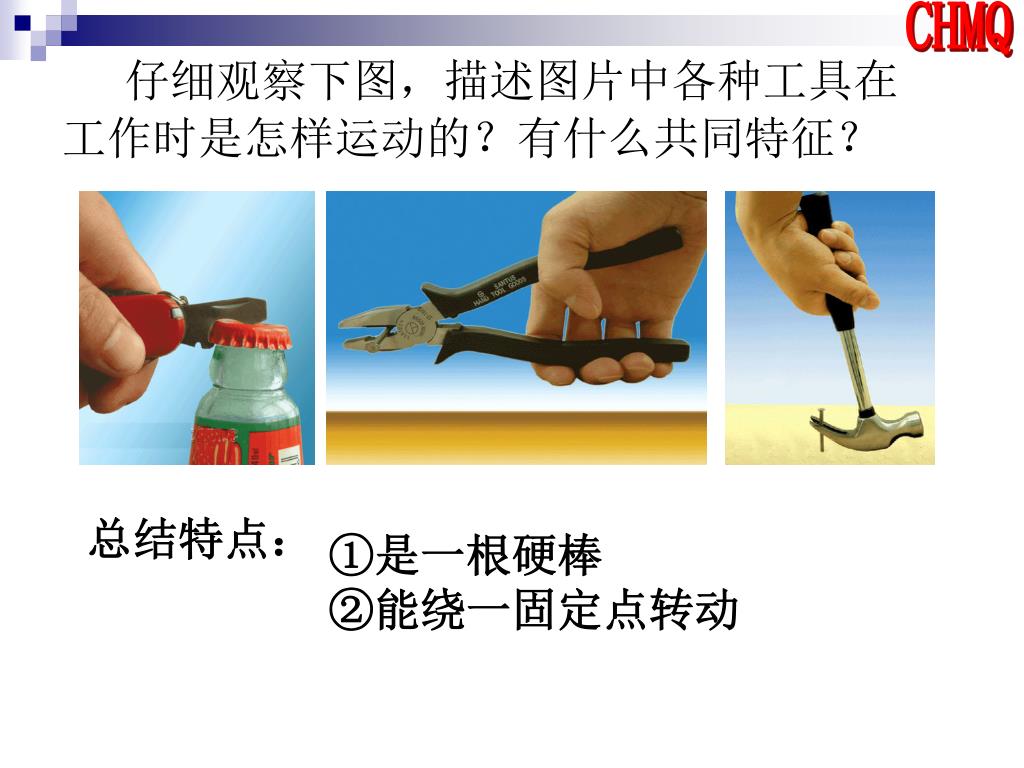

  3. 仔细观察下图，描述图片中各种工具在工作时是怎样运动的？有什么共同特征？仔细观察下图，描述图片中各种工具在工作时是怎样运动的？有什么共同特征？ 总结特点： ①是一根硬棒②能绕一固定点转动

  4. 1.杠杆定义： 一根在力的作用下可绕一固定点转动的硬棒，叫做杠杆。 2.生活中许多机械中都有杠杆，请举例。 思考：杠杆一定要直的吗？

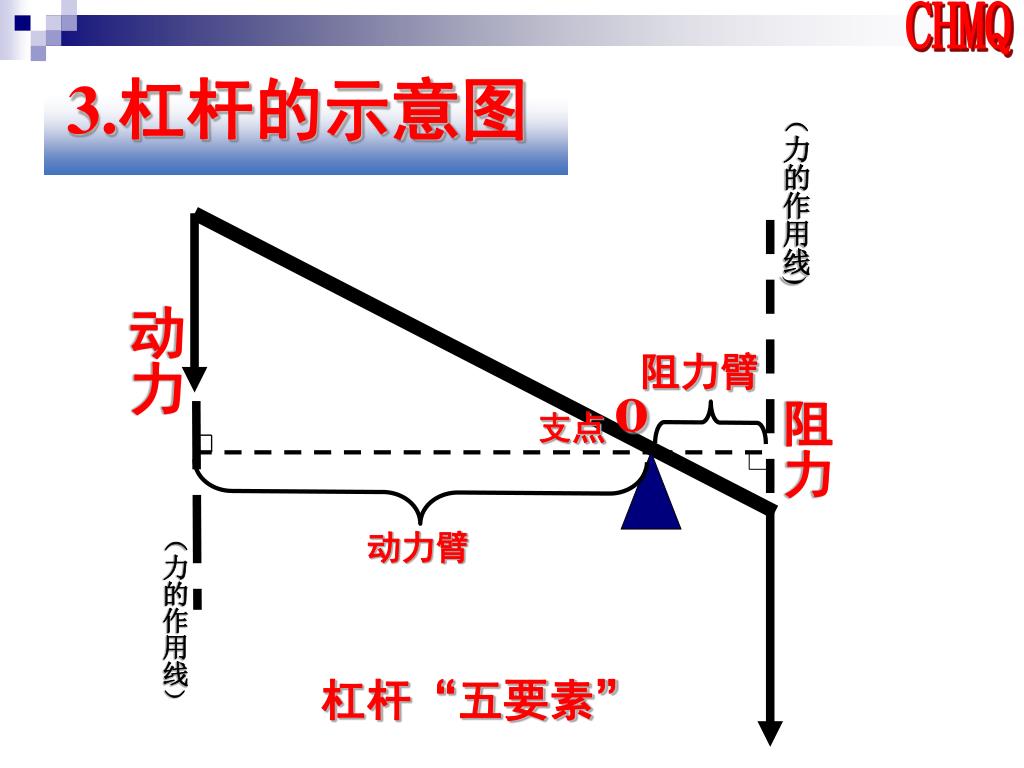

  5. 3.杠杆的示意图 （力的作用线) 动力 阻力臂 o 阻力 支点 （力的作用线） 动力臂 杠杆“五要素”

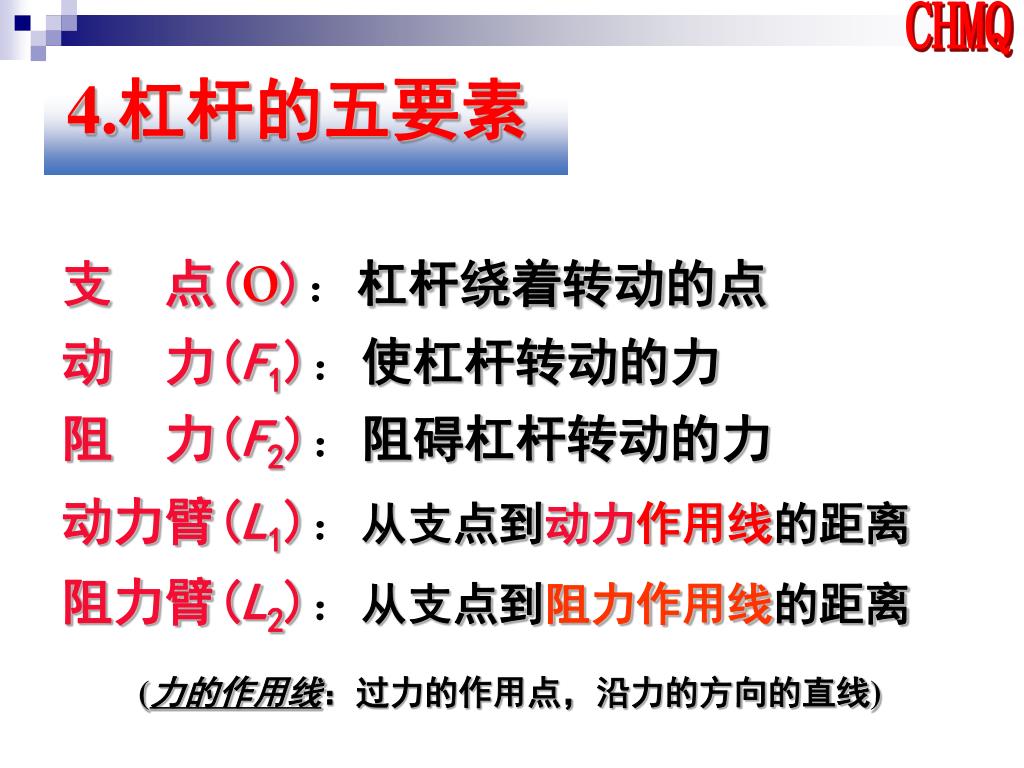

  6. 4.杠杆的五要素 支 点(o)：杠杆绕着转动的点 动 力(F1)：使杠杆转动的力 阻 力(F2)：阻碍杠杆转动的力 动力臂(L1)：从支点到动力作用线的距离 阻力臂(L2)：从支点到阻力作用线的距离 (力的作用线：过力的作用点，沿力的方向的直线)

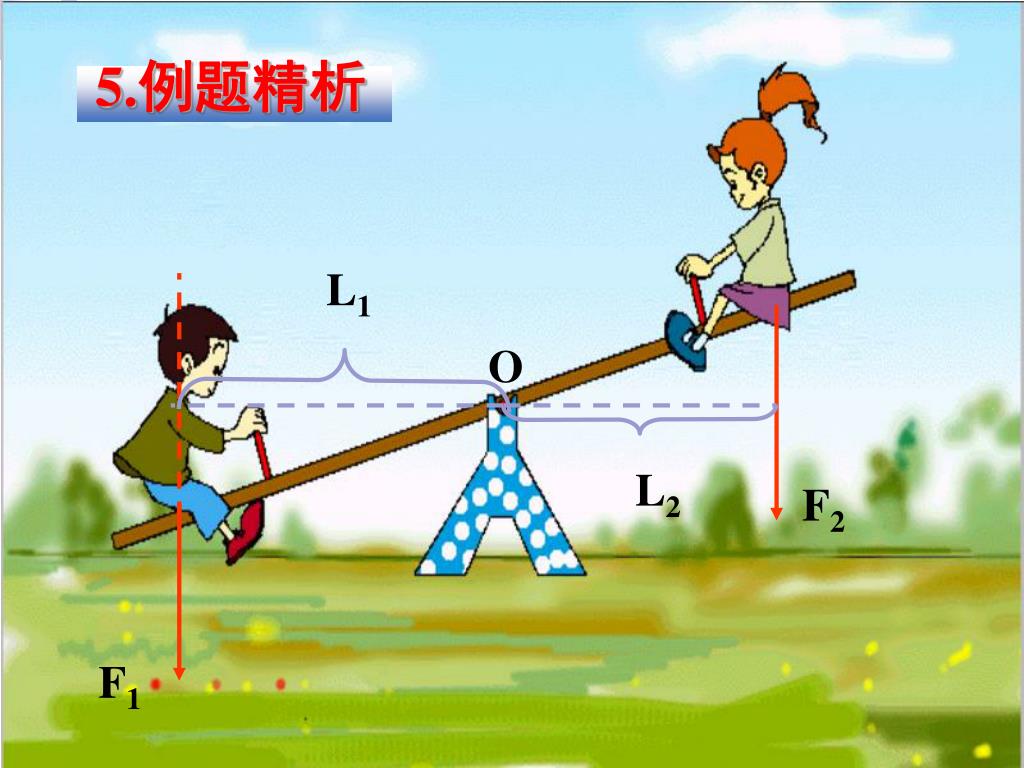

  7. 5.例题精析 L1 O L2 F2 F1

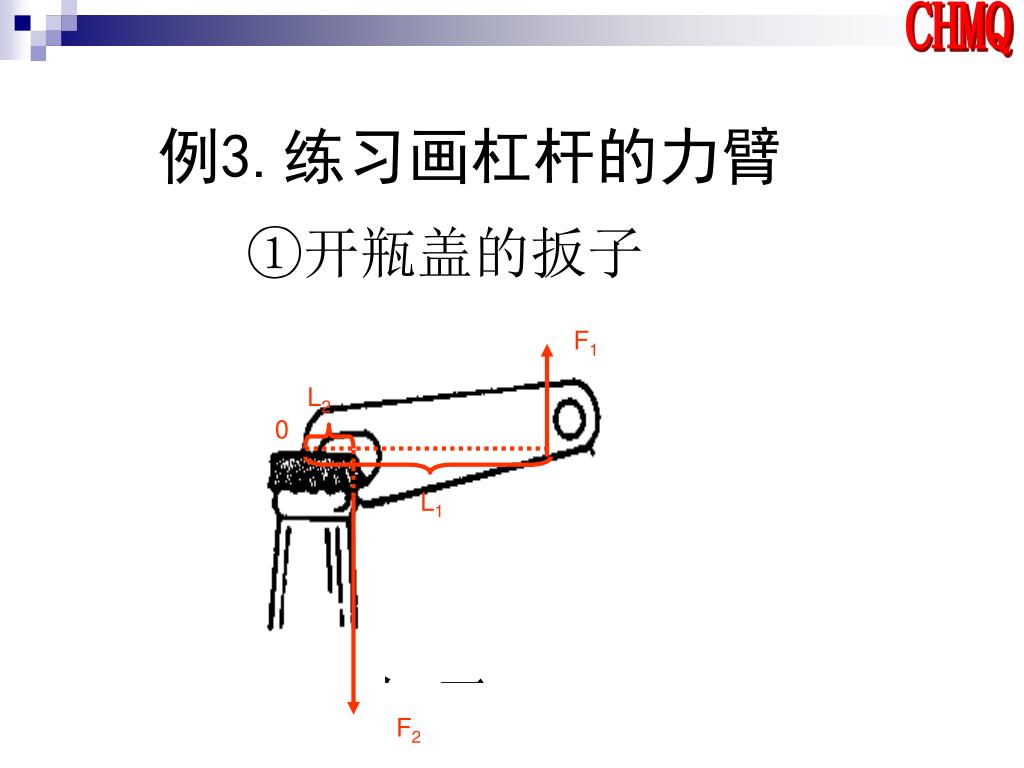

  8. ①开瓶盖的扳子 例3.练习画杠杆的力臂 F1 L2 0 L1 F2

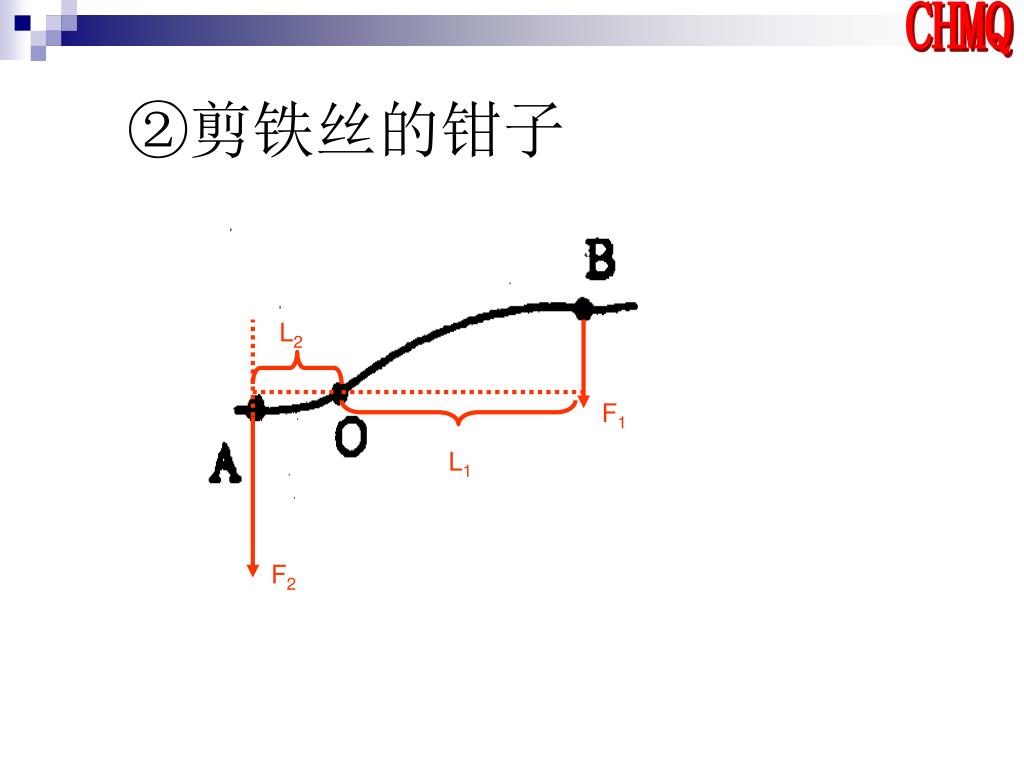

  9. ②剪铁丝的钳子 L2 F1 L1 F2

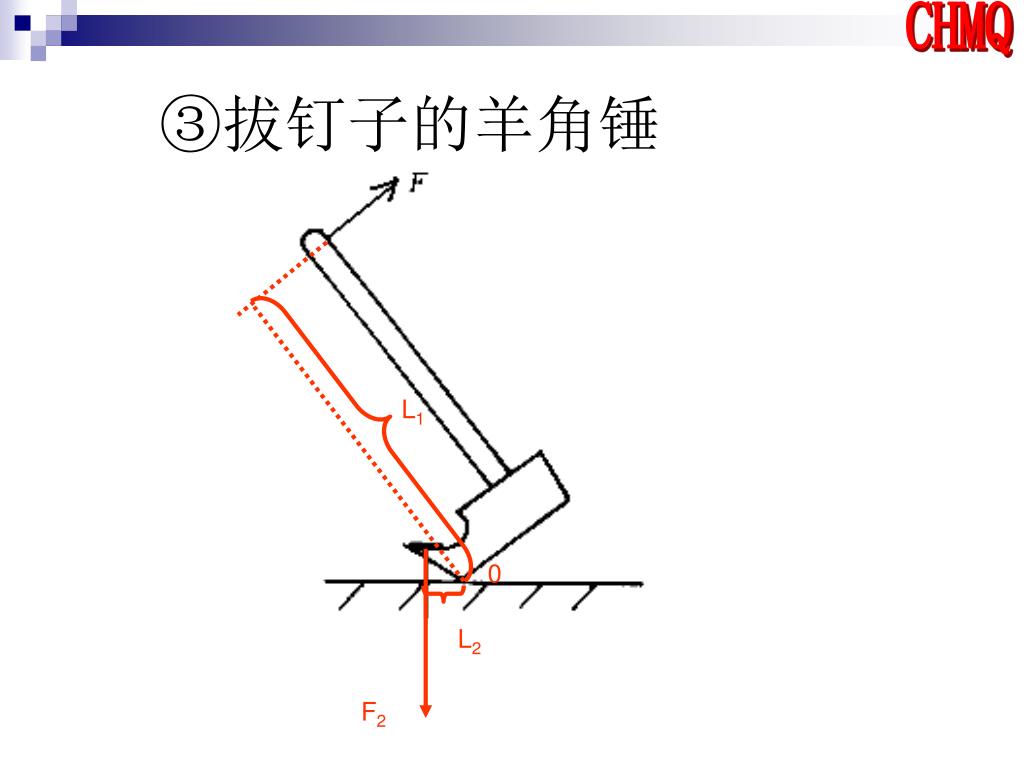

  10. ③拔钉子的羊角锤 L1 0 L2 F2

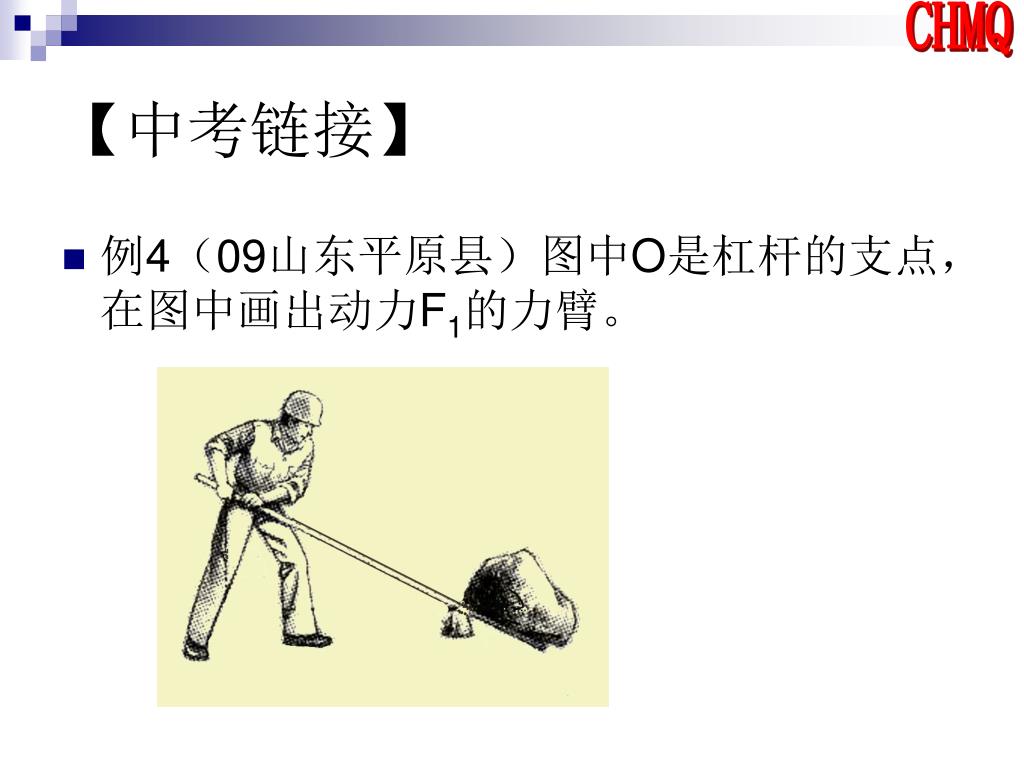

  11. 【中考链接】 • 例4（09山东平原县）图中O是杠杆的支点，在图中画出动力F1的力臂。

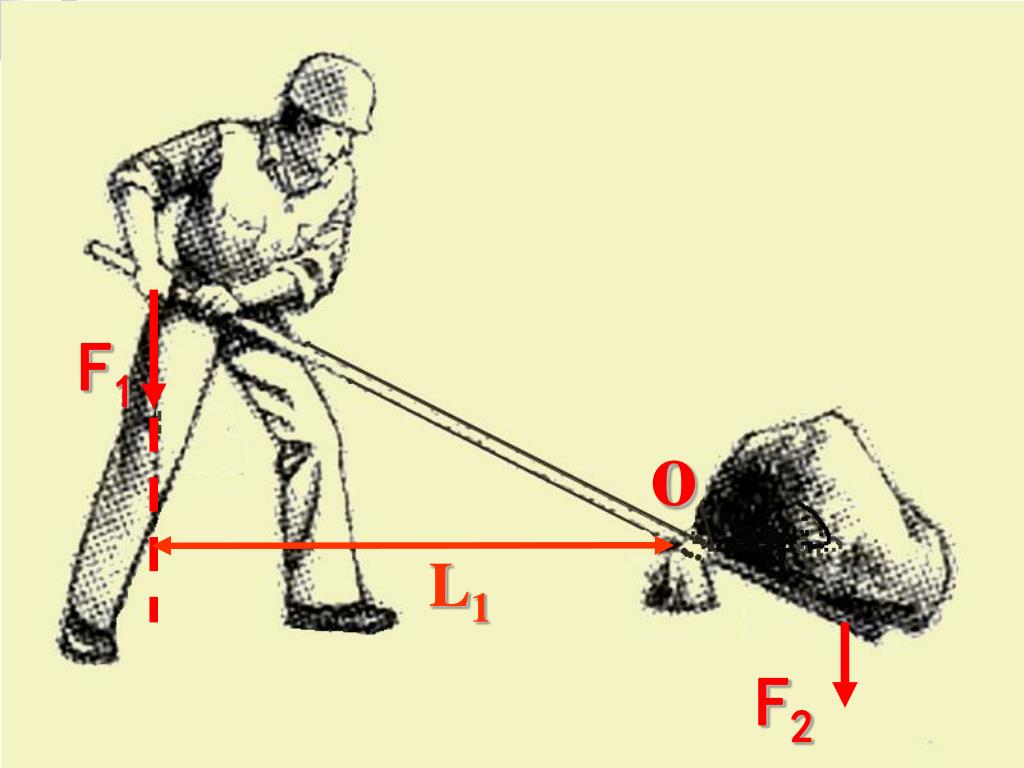

  12. F1 o L1 F2

  13. 请同学们完成【随堂检测】

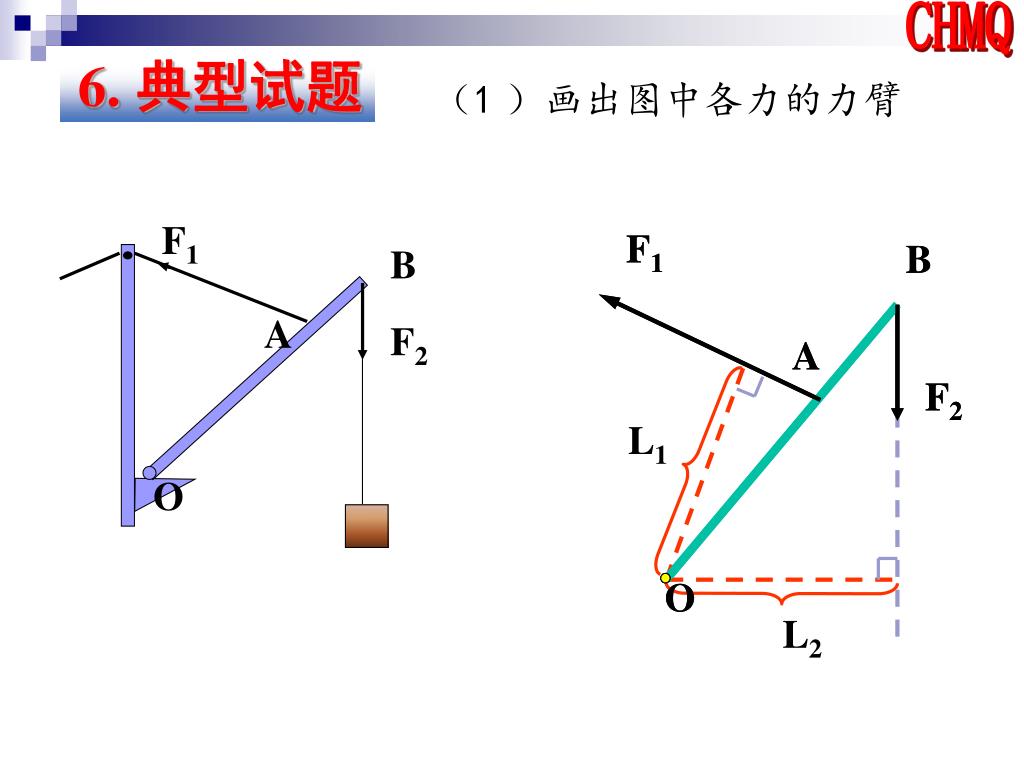

  14. 6. 典型试题 F1 F1 B B F1 B A A A F2 F2 F2 O O O （1 ）画出图中各力的力臂 L1 L2

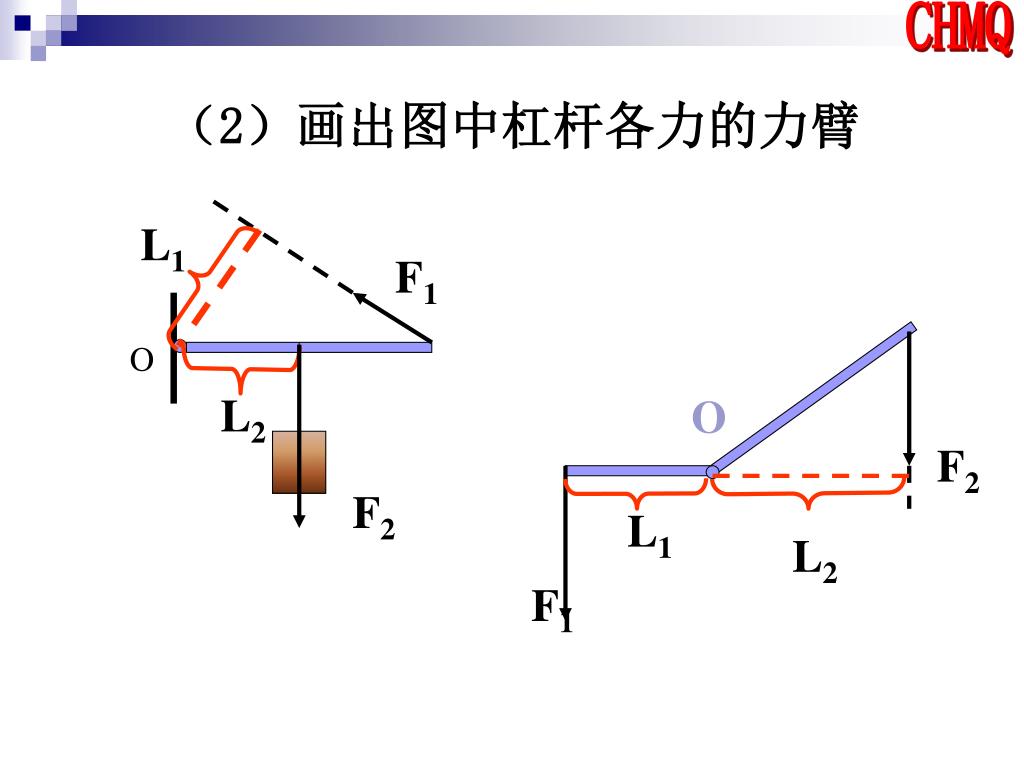

  15. （2）画出图中杠杆各力的力臂 L1 F1 O L2 O F2 F2 L1 L2 F1

  16. （3）画出杠杆受到的阻力以及杠杆的动力臂和阻力臂（3）画出杠杆受到的阻力以及杠杆的动力臂和阻力臂 L2 O F2 L1 F1
