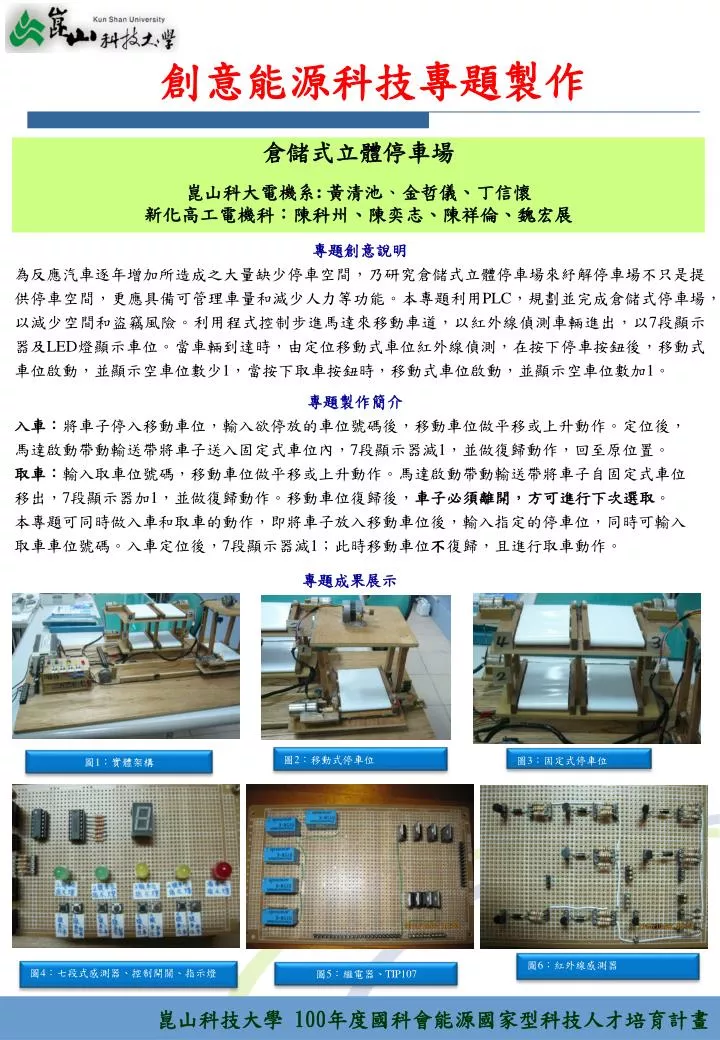

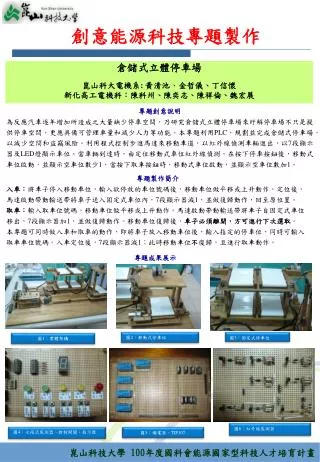

1. 創意能源科技專題製作 倉儲式立體停車場 崑山科大電機系: 黃清池、金哲儀、丁信懷 新化高工電機科：陳科州、陳奕志、陳祥倫、魏宏展 專題創意說明 為反應汽車逐年增加所造成之大量缺少停車空間，乃研究倉儲式立體停車場來紓解停車場不只是提供停車空間，更應具備可管理車量和減少人力等功能。本專題利用PLC，規劃並完成倉儲式停車場，以減少空間和盜竊風險。利用程式控制步進馬達來移動車道，以紅外線偵測車輛進出，以7段顯示器及LED燈顯示車位。當車輛到達時，由定位移動式車位紅外線偵測，在按下停車按鈕後，移動式車位啟動，並顯示空車位數少1，當按下取車按鈕時，移動式車位啟動，並顯示空車位數加1。 專題製作簡介 入車：將車子停入移動車位，輸入欲停放的車位號碼後，移動車位做平移或上升動作。定位後，馬達啟動帶動輸送帶將車子送入固定式車位內，7段顯示器減1，並做復歸動作，回至原位置。 取車：輸入取車位號碼，移動車位做平移或上升動作。馬達啟動帶動輸送帶將車子自固定式車位移出，7段顯示器加1，並做復歸動作。移動車位復歸後，車子必須離開，方可進行下次選取。 本專題可同時做入車和取車的動作，即將車子放入移動車位後，輸入指定的停車位，同時可輸入取車車位號碼。入車定位後，7段顯示器減1；此時移動車位不復歸，且進行取車動作。 專題成果展示 圖2：移動式停車位 圖3：固定式停車位 圖1：實體架構 圖6：紅外線感測器 圖4：七段式感測器、控制開關、指示燈 圖5：繼電器、TIP107
