第十章目标代码生成

第十章目标代码生成

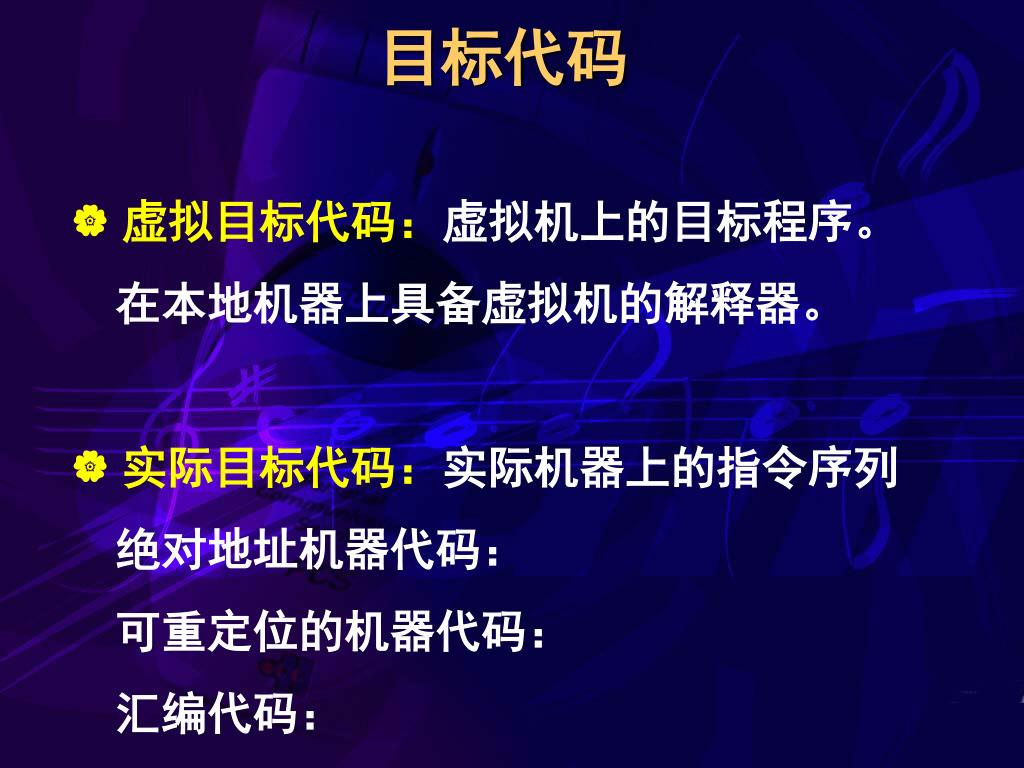

目标代码 • 虚拟目标代码：虚拟机上的目标程序。 • 在本地机器上具备虚拟机的解释器。 • 实际目标代码：实际机器上的指令序列 • 绝对地址机器代码： • 可重定位的机器代码： • 汇编代码：

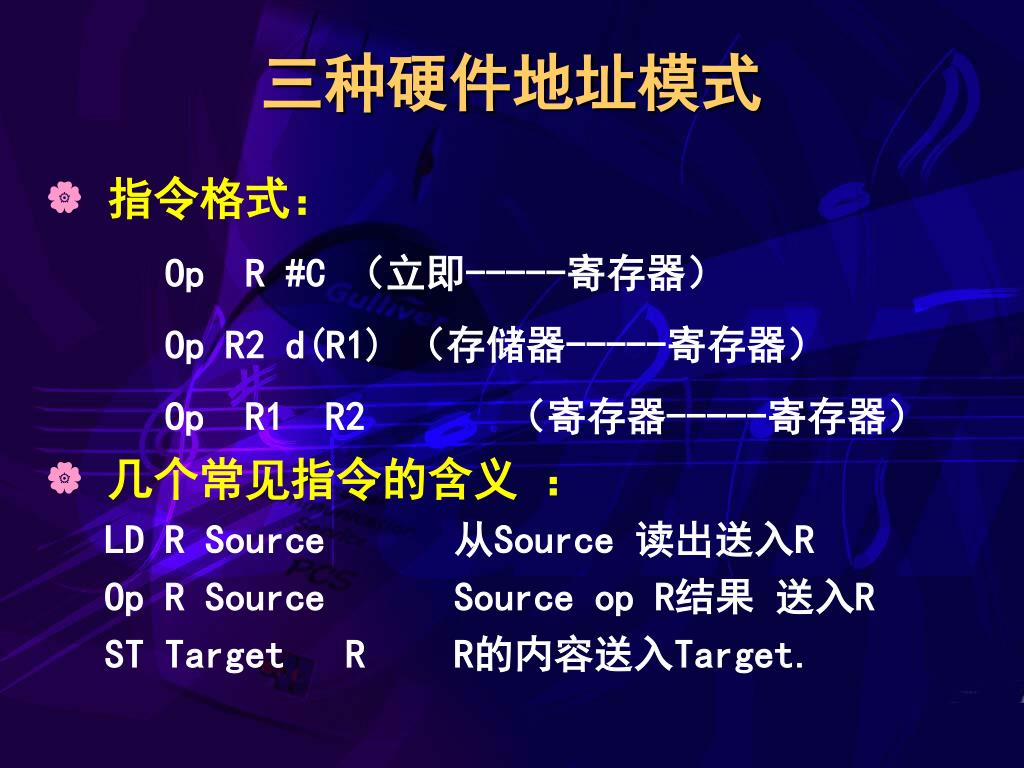

三种硬件地址模式 • 指令格式： Op R #C （立即-----寄存器） Op R2 d(R1) （存储器-----寄存器） Op R1 R2 （寄存器-----寄存器） • 几个常见指令的含义： LD R Source 从Source 读出送入R Op R Source Source op R结果送入R ST Target R R的内容送入Target.

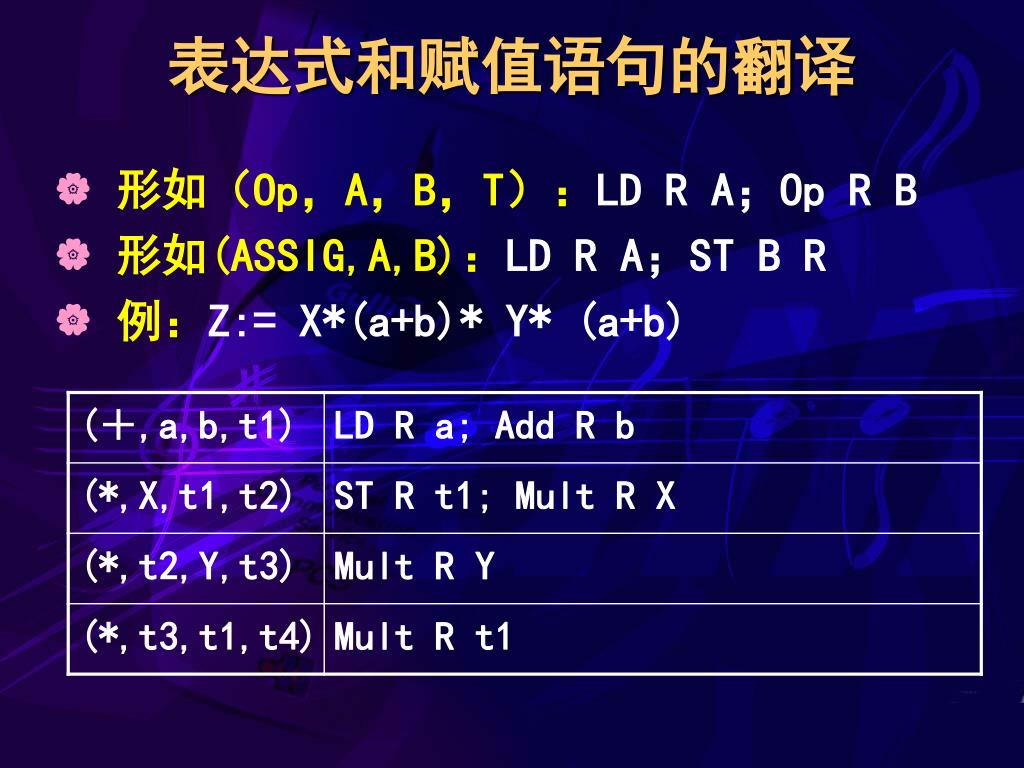

表达式和赋值语句的翻译 • 形如（Op，A，B，T）：LD R A；Op R B • 形如(ASSIG,A,B)：LD R A；ST B R • 例：Z:= X*(a+b)* Y* (a+b)

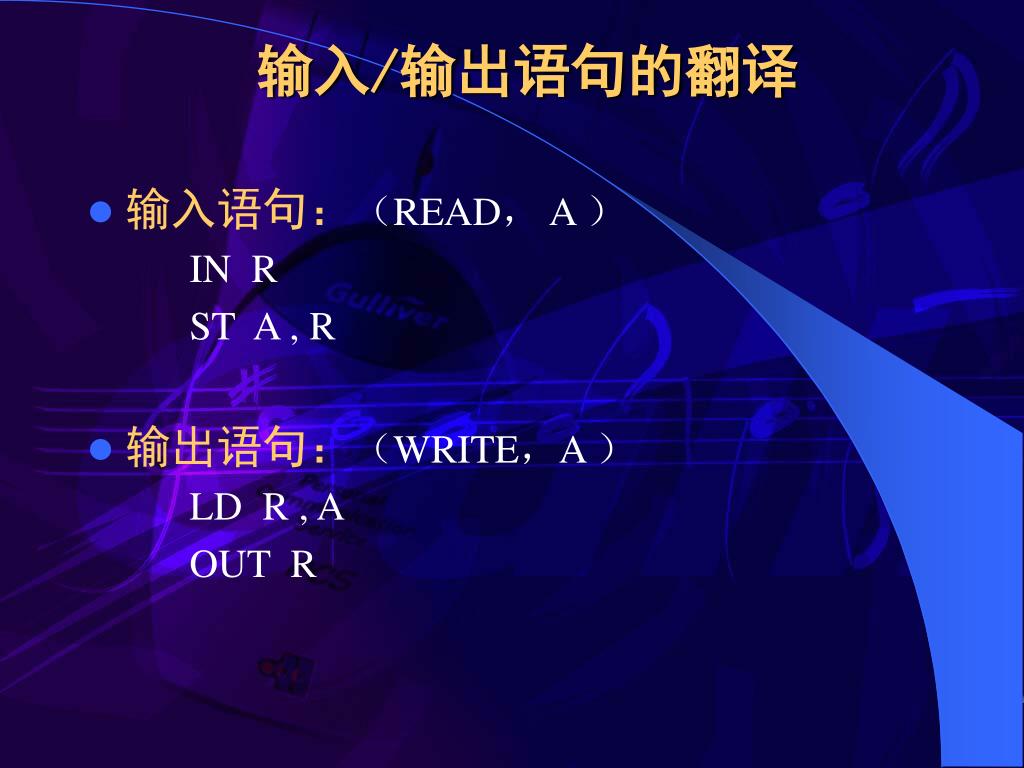

输入/输出语句的翻译 • 输入语句：（READ， A ） IN R ST A , R • 输出语句：（WRITE，A ） LD R , A OUT R

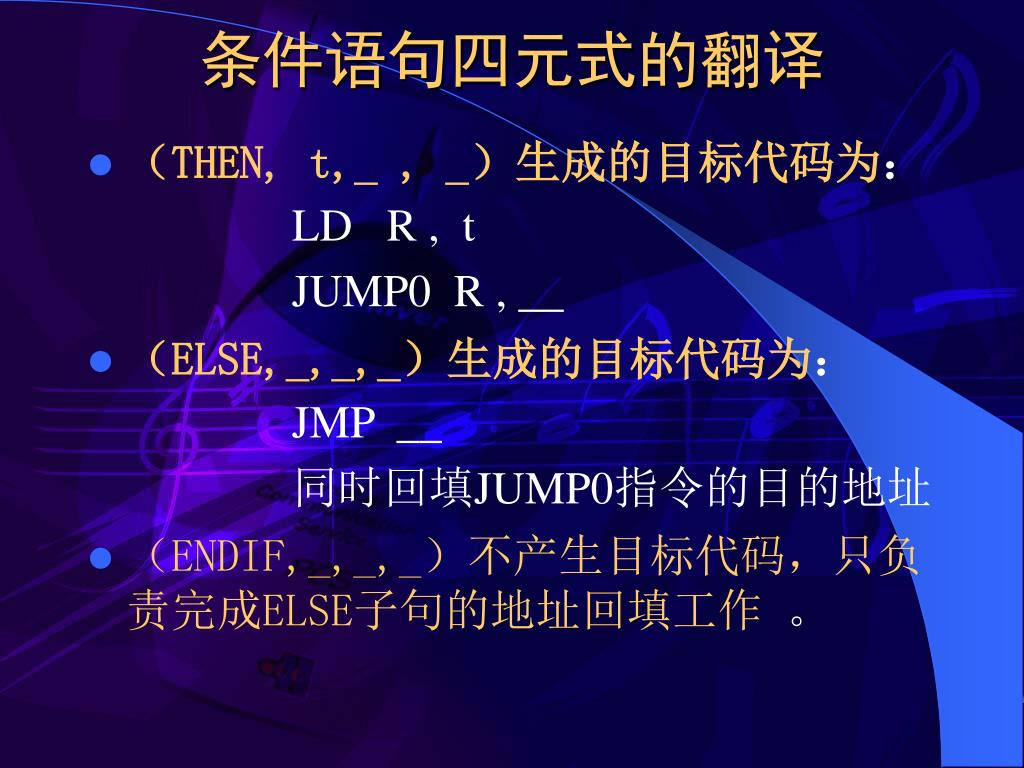

条件语句四元式的翻译 • （THEN, t,_ , _）生成的目标代码为： LD R , t JUMP0 R , __ • （ELSE,_,_,_）生成的目标代码为： JMP __ 同时回填JUMP0指令的目的地址 • （ENDIF,_,_,_）不产生目标代码，只负责完成ELSE子句的地址回填工作。

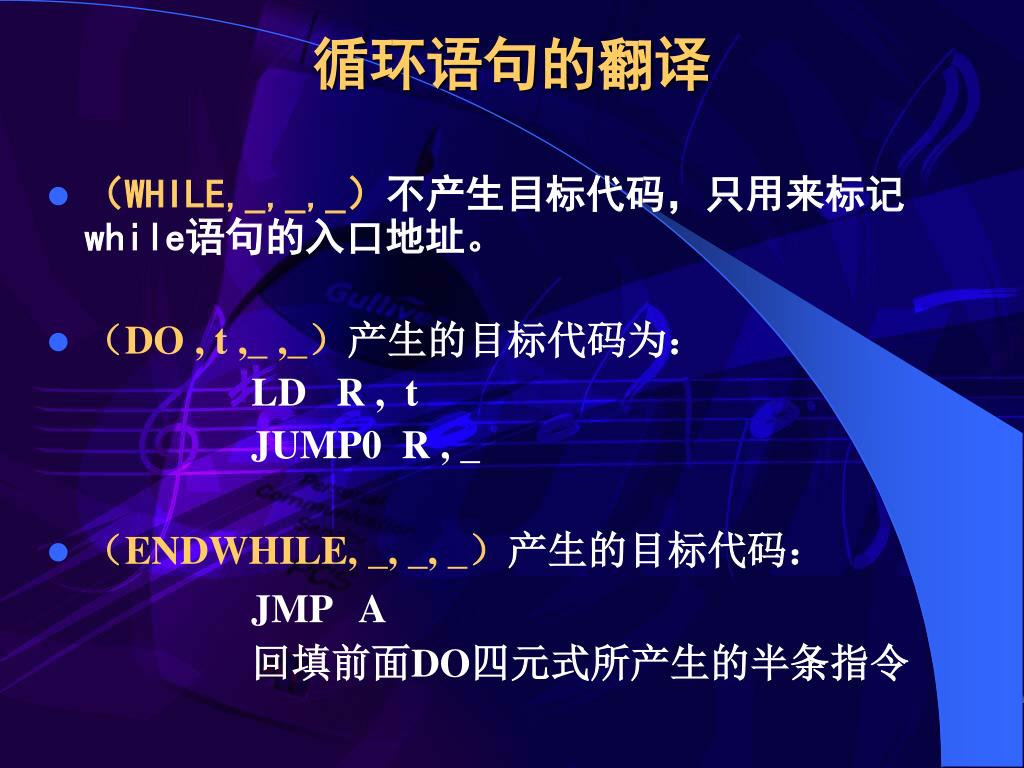

循环语句的翻译 • （WHILE,_,_,_）不产生目标代码，只用来标记while语句的入口地址。 • （DO , t ,_ ,_）产生的目标代码为： LD R , t JUMP0 R , _ • （ENDWHILE, _, _, _）产生的目标代码： JMP A 回填前面DO四元式所产生的半条指令

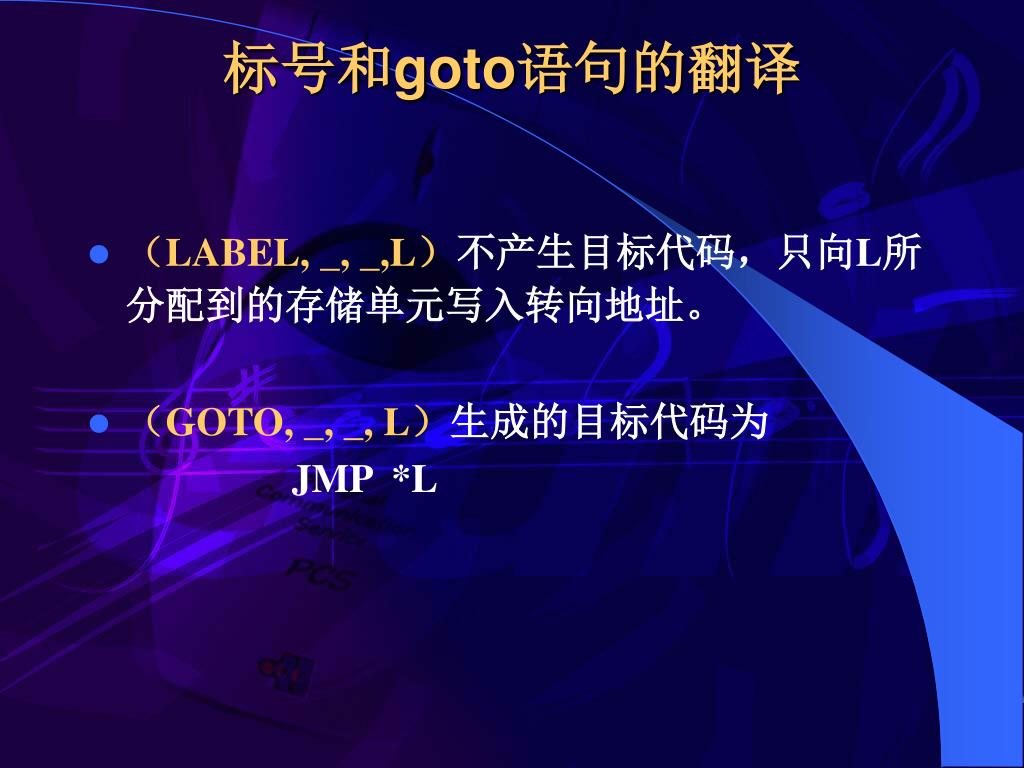

标号和goto语句的翻译 • （LABEL, _, _,L）不产生目标代码，只向L所分配到的存储单元写入转向地址。 • （GOTO, _, _, L）生成的目标代码为 JMP *L

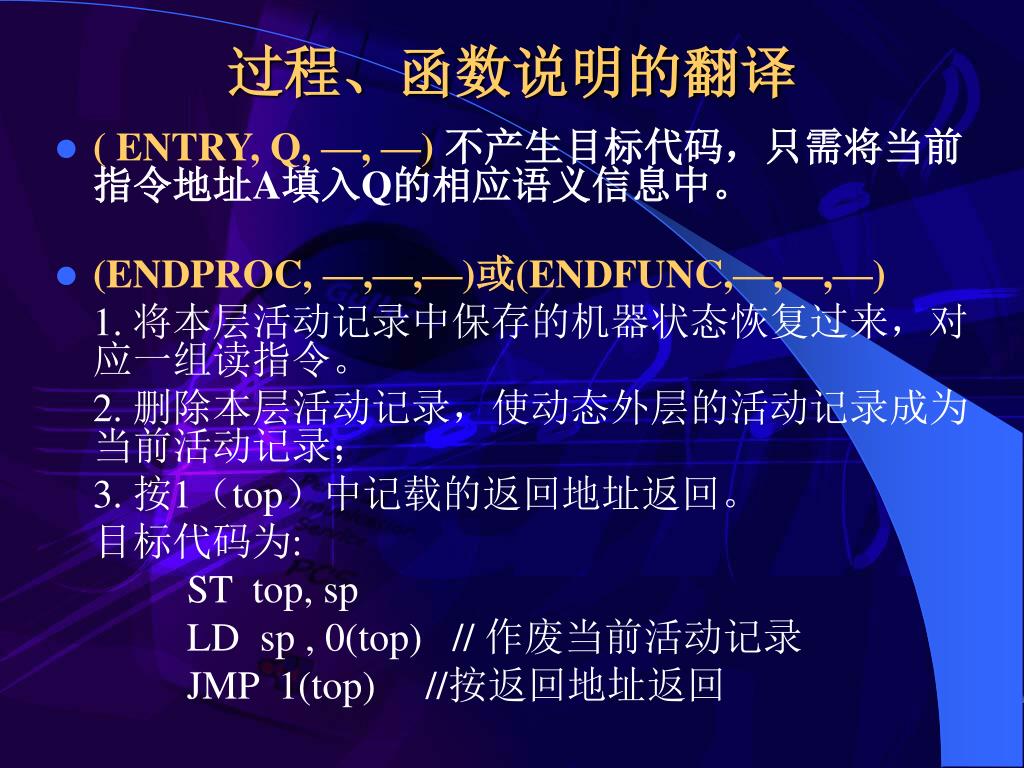

过程、函数说明的翻译 • ( ENTRY, Q, —, —) 不产生目标代码，只需将当前指令地址A填入Q的相应语义信息中。 • (ENDPROC, —,—,—)或(ENDFUNC,—,—,—) 1. 将本层活动记录中保存的机器状态恢复过来，对应一组读指令。 2. 删除本层活动记录，使动态外层的活动记录成为当前活动记录； 3. 按1（top）中记载的返回地址返回。目标代码为: ST top, sp LD sp , 0(top)// 作废当前活动记录 JMP 1(top)//按返回地址返回

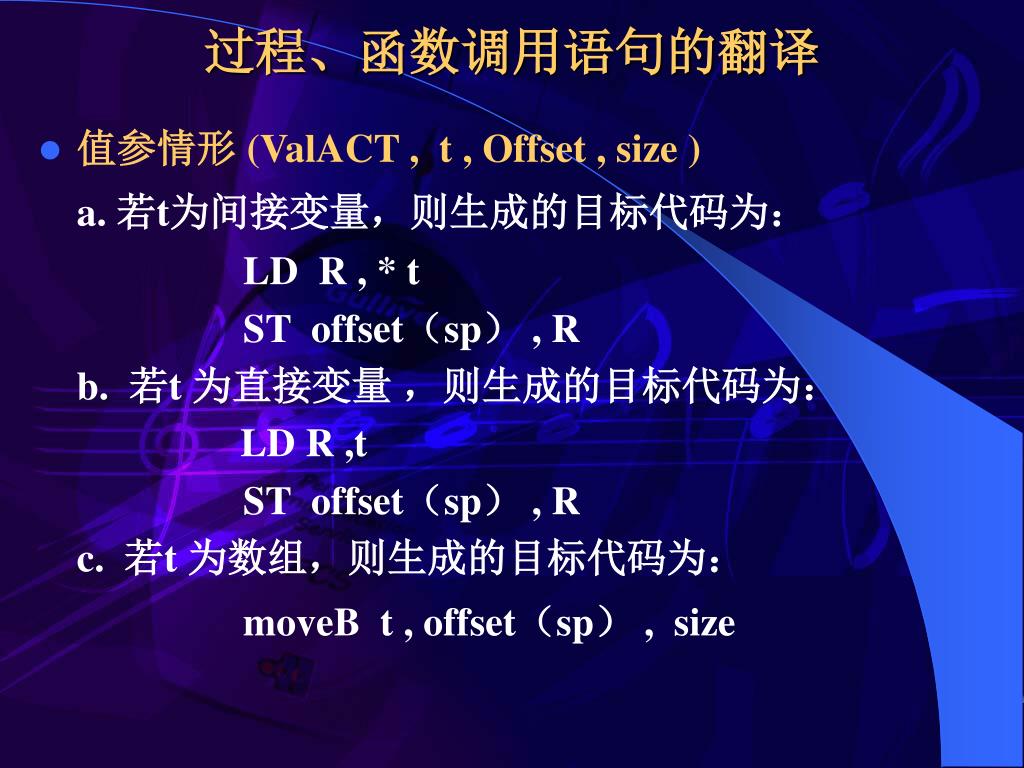

过程、函数调用语句的翻译 • 值参情形 (ValACT , t , Offset , size ) a. 若t为间接变量，则生成的目标代码为： LD R , * t ST offset（sp） , R b. 若t 为直接变量，则生成的目标代码为： LD R ,t ST offset（sp） , R c. 若t 为数组，则生成的目标代码为： moveB t , offset（sp） , size

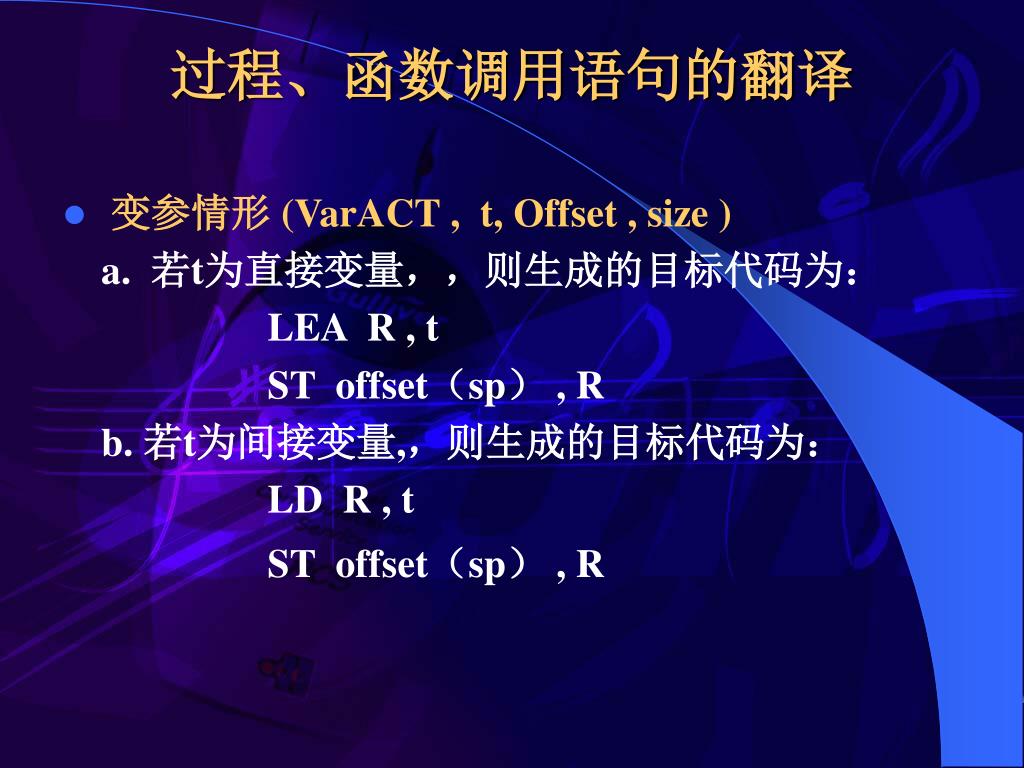

过程、函数调用语句的翻译 • 变参情形 (VarACT , t, Offset , size ) a. 若t为直接变量，，则生成的目标代码为： LEA R , t ST offset（sp） , R b. 若t为间接变量,，则生成的目标代码为： LD R , t ST offset（sp） , R

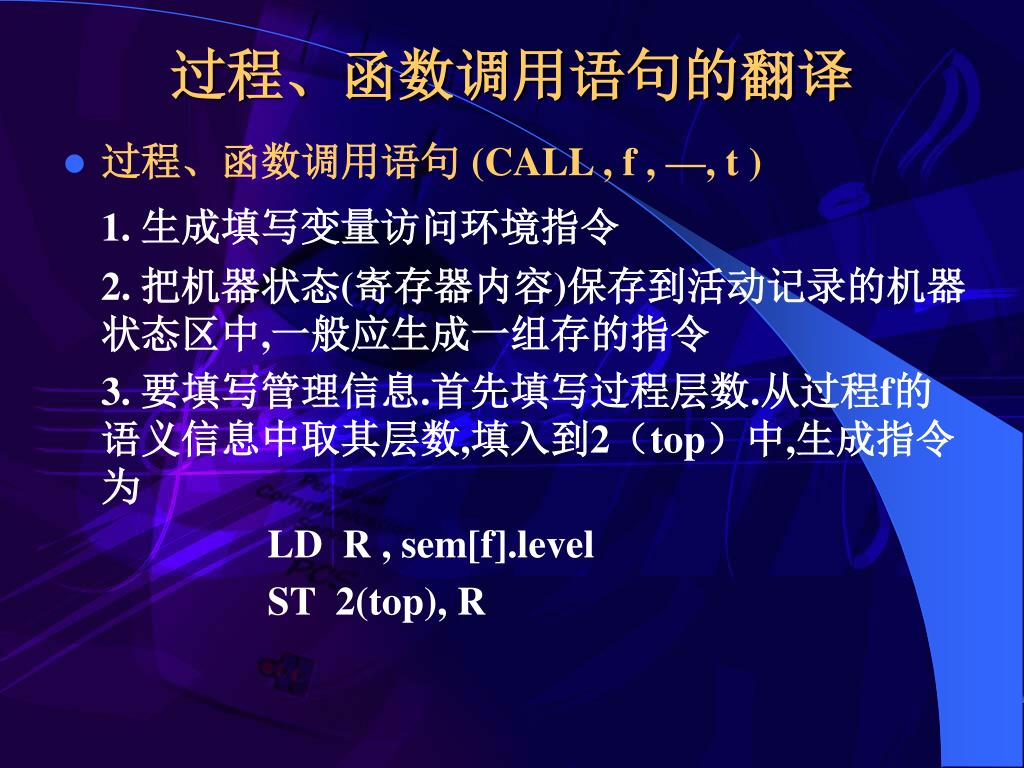

过程、函数调用语句的翻译 • 过程、函数调用语句 (CALL , f , —, t ) 1. 生成填写变量访问环境指令 2. 把机器状态(寄存器内容)保存到活动记录的机器状态区中,一般应生成一组存的指令 3. 要填写管理信息.首先填写过程层数.从过程f的语义信息中取其层数,填入到2（top）中,生成指令为 LD R , sem[f].level ST 2(top), R

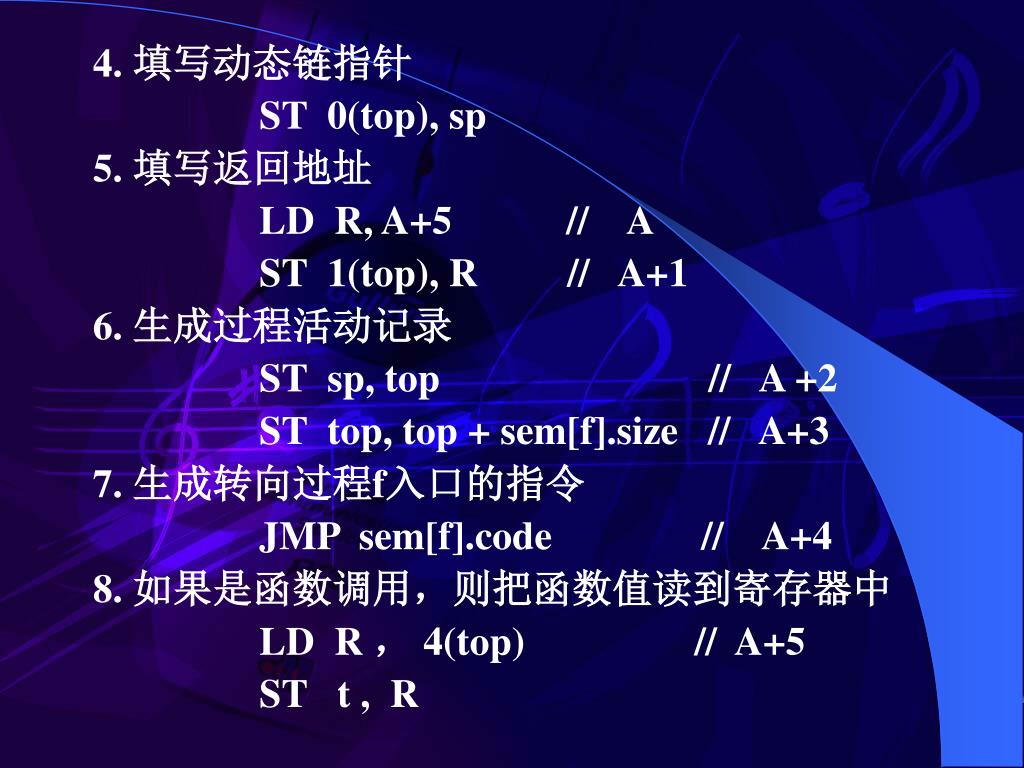

4. 填写动态链指针 ST 0(top), sp 5. 填写返回地址 LD R, A+5 // A ST 1(top), R // A+1 6. 生成过程活动记录 ST sp, top // A +2 ST top, top + sem[f].size // A+3 7. 生成转向过程f入口的指令 JMP sem[f].code // A+4 8. 如果是函数调用，则把函数值读到寄存器中 LD R ， 4(top)// A+5 ST t , R
