Presentation Transcript
slide1

計算機アーキテクチャ演習第4回アキュムレータマシン計算機アーキテクチャ演習第4回アキュムレータマシン

慶應義塾大学 理工学部 情報工学科

天野

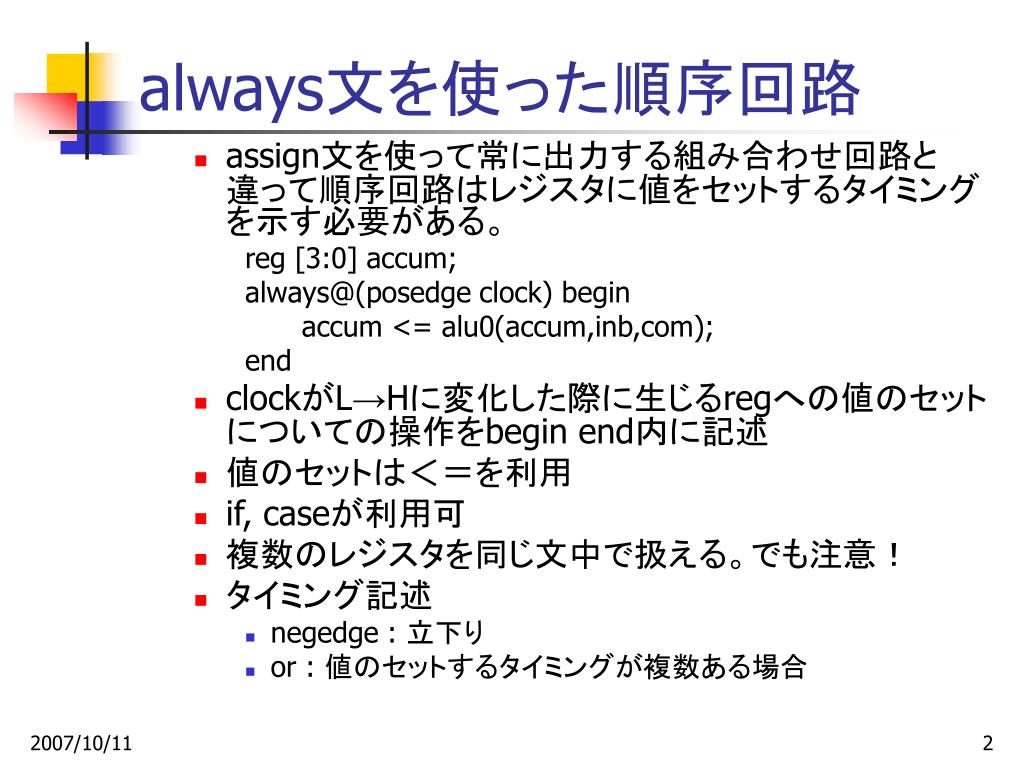

always
always文を使った順序回路
  • assign文を使って常に出力する組み合わせ回路と違って順序回路はレジスタに値をセットするタイミングを示す必要がある。

reg [3:0] accum;

always@(posedge clock) begin

accum <= alu0(accum,inb,com);

end

  • clockがL→Hに変化した際に生じるregへの値のセットについての操作をbegin end内に記述
  • 値のセットは<=を利用
  • if, caseが利用可
  • 複数のレジスタを同じ文中で扱える。でも注意!
  • タイミング記述
    • negedge : 立下り
    • or : 値のセットするタイミングが複数ある場合
slide3

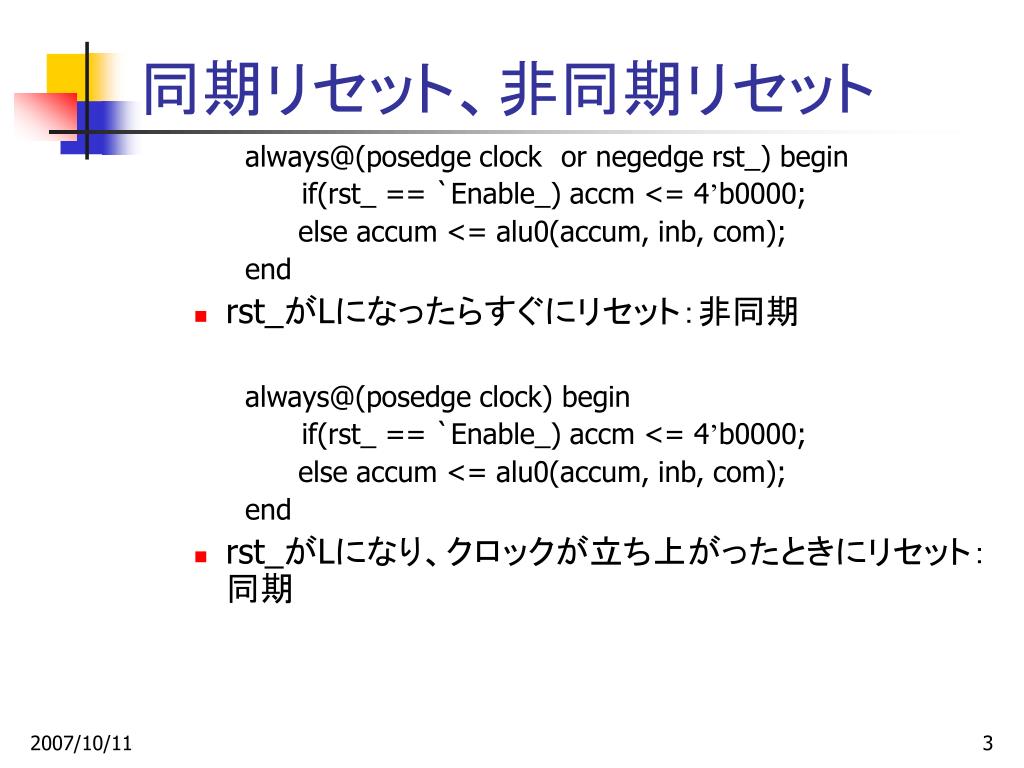

同期リセット、非同期リセット

always@(posedge clockor negedge rst_) begin

if(rst_ == `Enable_) accm <= 4’b0000;

else accum <= alu0(accum, inb, com);

end

  • rst_がLになったらすぐにリセット:非同期

always@(posedge clock) begin

if(rst_ == `Enable_) accm <= 4’b0000;

else accum <= alu0(accum, inb, com);

end

  • rst_がLになり、クロックが立ち上がったときにリセット:同期
slide4

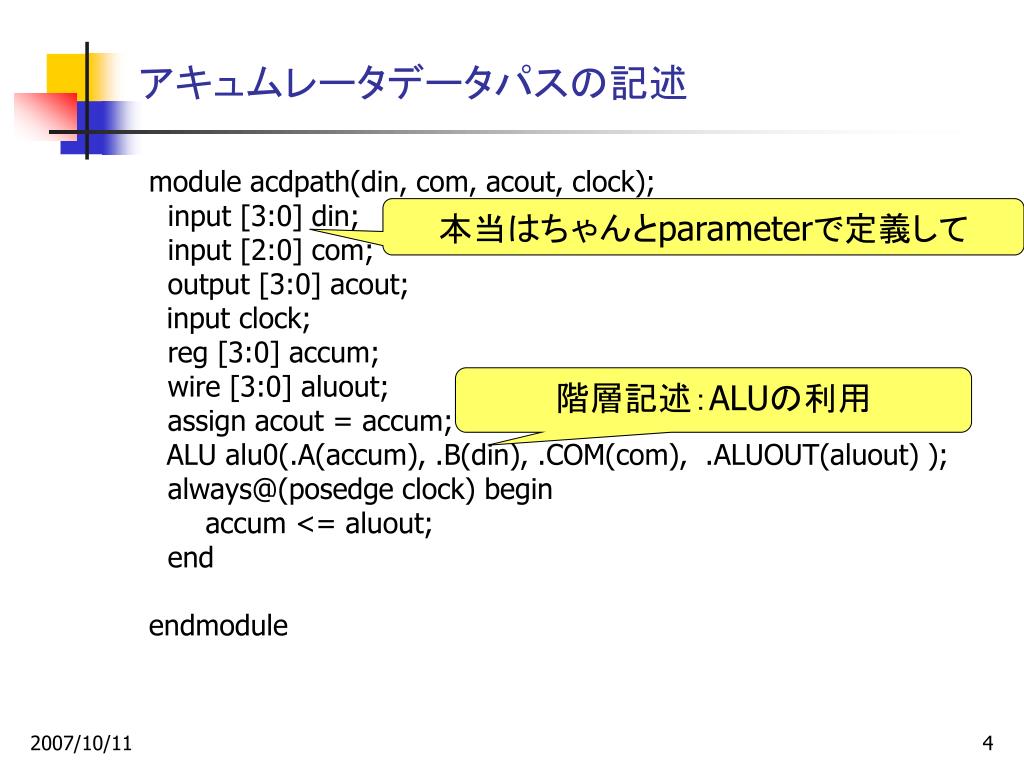

アキュムレータデータパスの記述
  • module acdpath(din, com, acout, clock);
  • input [3:0] din;
  • input [2:0] com;
  • output [3:0] acout;
  • input clock;
  • reg [3:0] accum;
  • wire [3:0] aluout;
  • assign acout = accum;
  • ALU alu0(.A(accum), .B(din), .COM(com), .ALUOUT(aluout) );
  • always@(posedge clock) begin
  • accum <= aluout;
  • end
  • endmodule

本当はちゃんとparameterで定義して

階層記述:ALUの利用

slide5

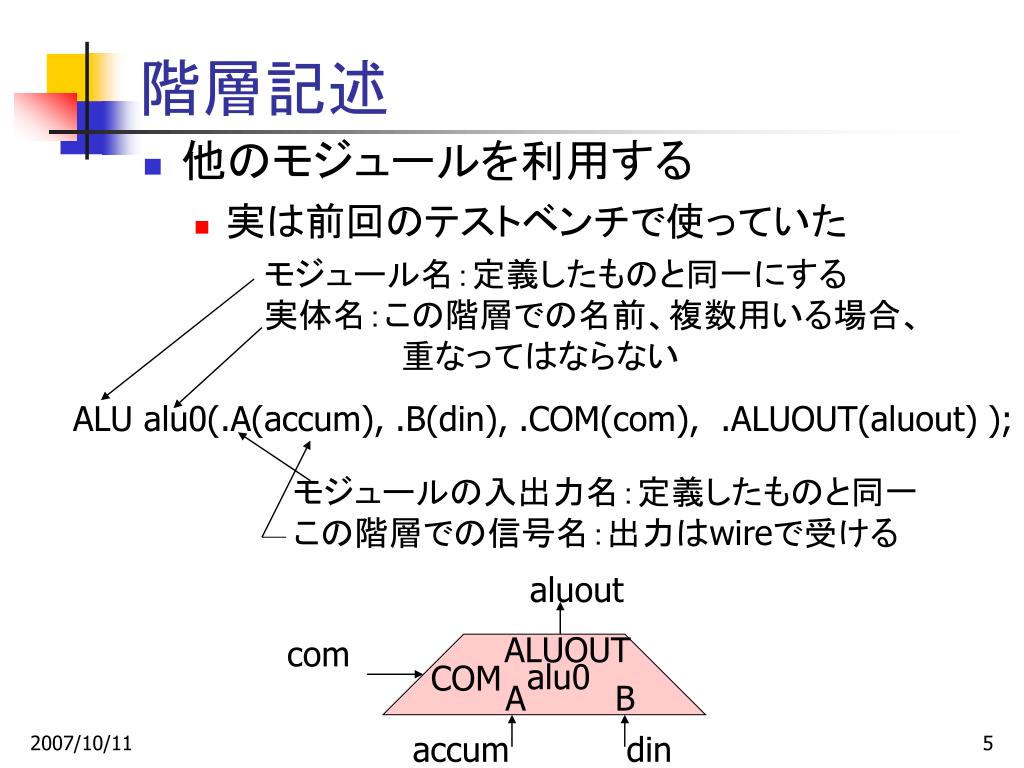

階層記述
  • 他のモジュールを利用する
    • 実は前回のテストベンチで使っていた

モジュール名:定義したものと同一にする

実体名:この階層での名前、複数用いる場合、

      重なってはならない

  • ALU alu0(.A(accum), .B(din), .COM(com), .ALUOUT(aluout) );

モジュールの入出力名:定義したものと同一

この階層での信号名:出力はwireで受ける

aluout

ALUOUT

com

alu0

COM

A

B

accum

din

slide6

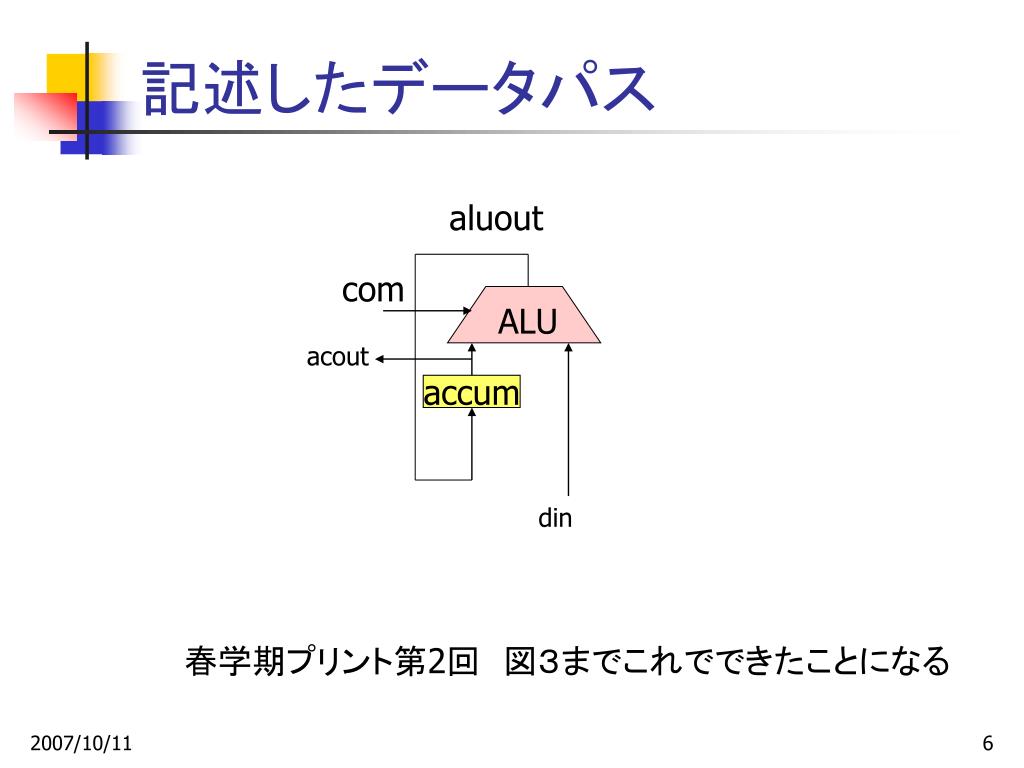

記述したデータパス

aluout

com

ALU

acout

accum

din

春学期プリント第2回 図3までこれでできたことになる

slide7

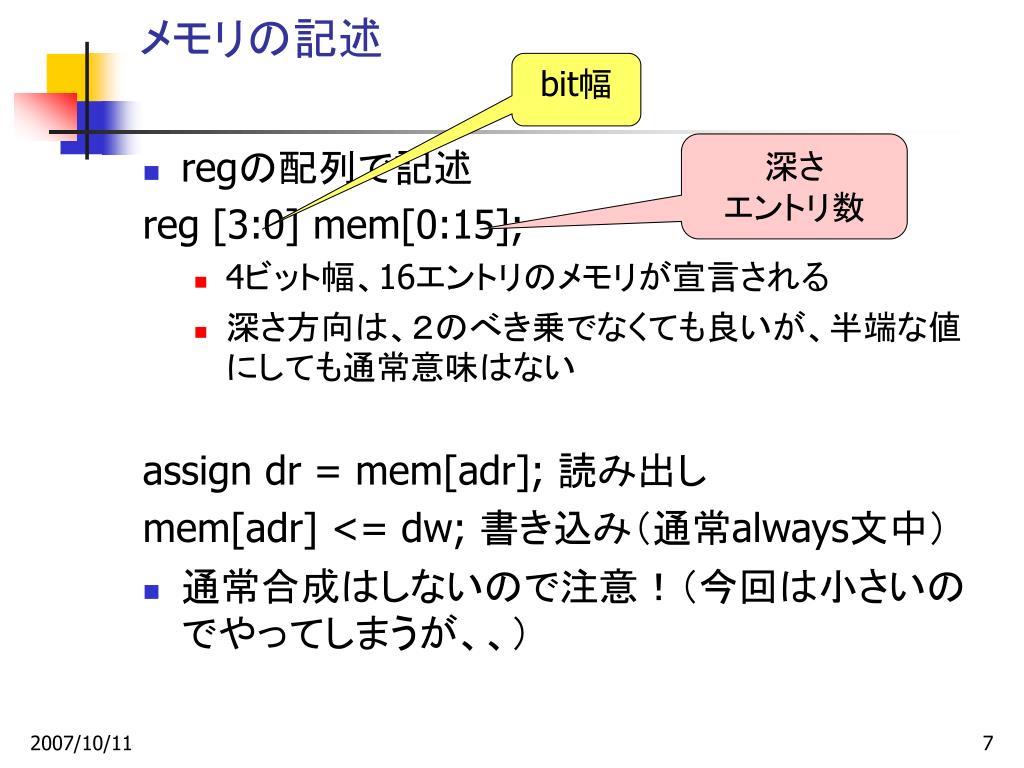

メモリの記述

bit幅

深さ

エントリ数

  • regの配列で記述

reg [3:0] mem[0:15];

    • 4ビット幅、16エントリのメモリが宣言される
    • 深さ方向は、2のべき乗でなくても良いが、半端な値にしても通常意味はない

assign dr = mem[adr]; 読み出し

mem[adr] <= dw; 書き込み(通常always文中)

  • 通常合成はしないので注意!(今回は小さいのでやってしまうが、、)
1 ram rwm

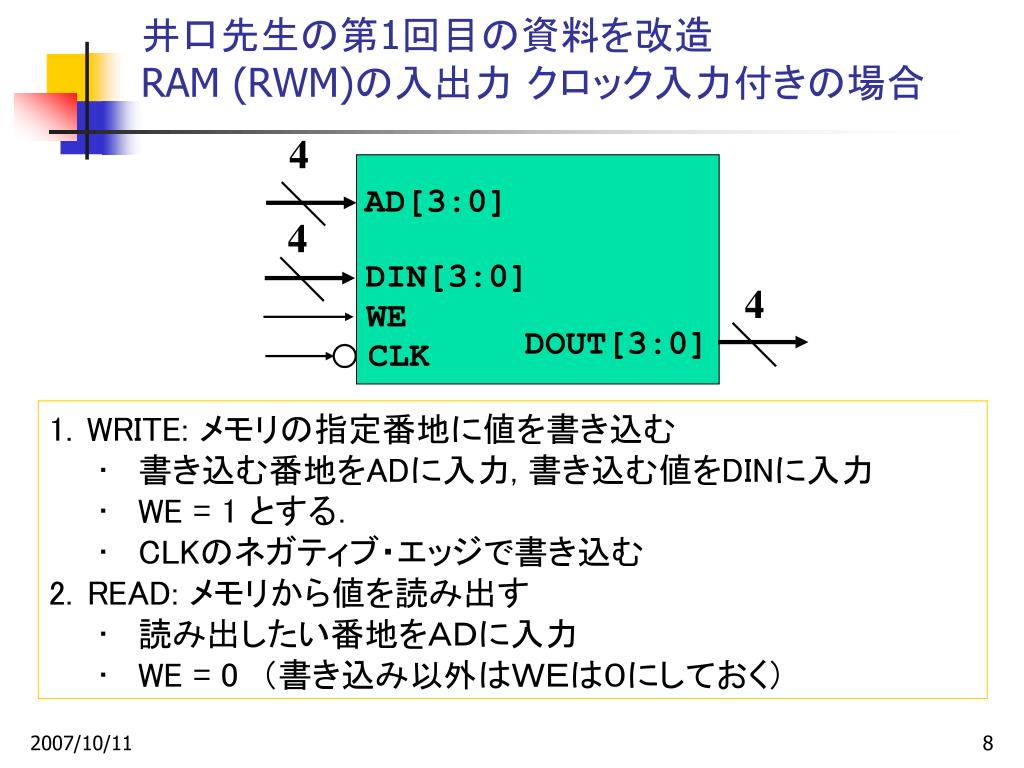

井口先生の第1回目の資料を改造RAM (RWM)の入出力 クロック入力付きの場合

4

AD[3:0]

4

DIN[3:0]

4

WE

DOUT[3:0]

CLK

  • WRITE: メモリの指定番地に値を書き込む
    • 書き込む番地をADに入力, 書き込む値をDINに入力
    • WE = 1 とする.
    • CLKのネガティブ・エッジで書き込む
  • READ: メモリから値を読み出す
    • 読み出したい番地をADに入力
    • WE = 0 (書き込み以外はWEは0にしておく)

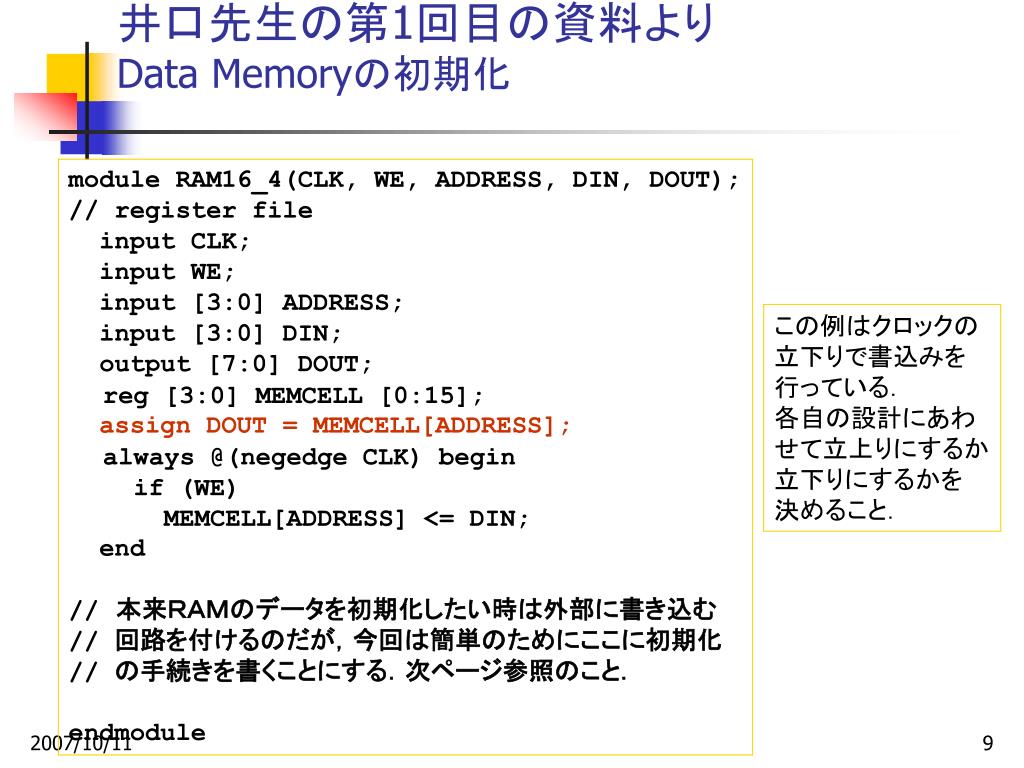

1 data memory
井口先生の第1回目の資料よりData Memoryの初期化

module RAM16_4(CLK, WE, ADDRESS, DIN, DOUT);

// register file

input CLK;

input WE;

input [3:0] ADDRESS;

input [3:0] DIN;

output [7:0] DOUT;

reg [3:0] MEMCELL [0:15];

assign DOUT = MEMCELL[ADDRESS];

always @(negedge CLK) begin

if (WE)

MEMCELL[ADDRESS] <= DIN;

end

// 本来RAMのデータを初期化したい時は外部に書き込む

// 回路を付けるのだが,今回は簡単のためにここに初期化

// の手続きを書くことにする.次ページ参照のこと.

endmodule

この例はクロックの

立下りで書込みを

行っている.

各自の設計にあわ

せて立上りにするか

立下りにするかを

決めること.

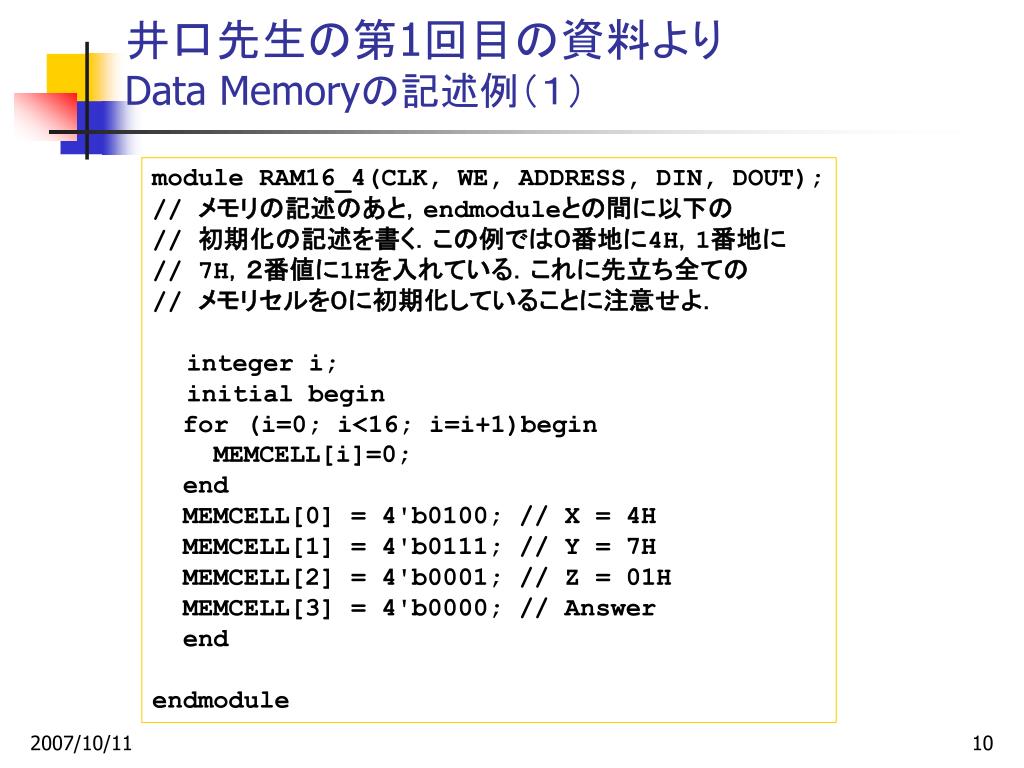

1 data memory1
井口先生の第1回目の資料よりData Memoryの記述例(1)

module RAM16_4(CLK, WE, ADDRESS, DIN, DOUT);

// メモリの記述のあと,endmoduleとの間に以下の

// 初期化の記述を書く.この例では0番地に4H,1番地に

// 7H,2番値に1Hを入れている.これに先立ち全ての

// メモリセルを0に初期化していることに注意せよ.

integer i;

initial begin

for(i=0; i<16; i=i+1)begin

MEMCELL[i]=0;

end

MEMCELL[0] = 4'b0100; // X = 4H

MEMCELL[1] = 4'b0111; // Y = 7H

MEMCELL[2] = 4'b0001; // Z = 01H

MEMCELL[3] = 4'b0000; // Answer

end

endmodule

1 data memory 2

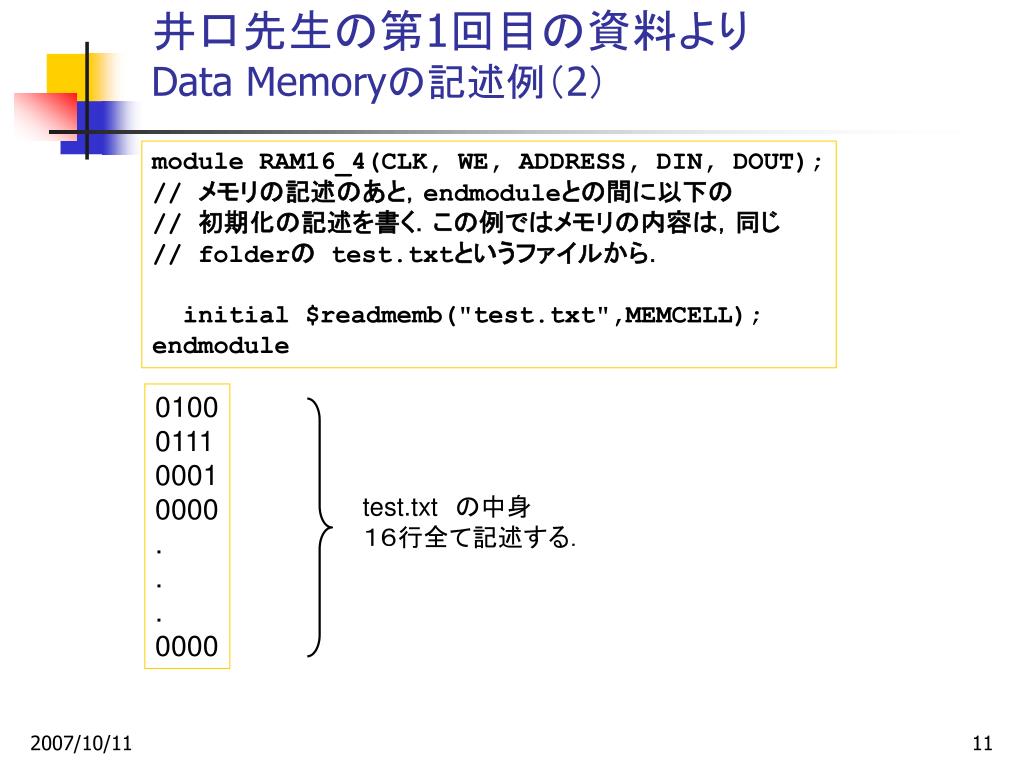

井口先生の第1回目の資料よりData Memoryの記述例(2)

module RAM16_4(CLK, WE, ADDRESS, DIN, DOUT);

// メモリの記述のあと,endmoduleとの間に以下の

// 初期化の記述を書く.この例ではメモリの内容は,同じ

// folderの test.txtというファイルから.

initial $readmemb("test.txt",MEMCELL);

endmodule

0100

0111

0001

0000

.

.

.

0000

test.txt の中身

16行全て記述する.

slide12
メモリ付データパス

module acdpath(adr, com, acout,clock);

input [3:0] adr;

input [3:0] com;

output [3:0] acout;

input clock;

reg [3:0] accum;

wire [3:0] aluout, ddata;

assign acout = accum;

ALU alu0(.A(accum), .B(ddata), .COM(com[2:0]), .ALUOUT(aluout) );

RAM16_4 dmem(.CLK(clock), .WE(we), .ADDRESS(adr),

.DIN(accum), .DOUT(ddata));

WE = com[3] ;

always@(posedge clock) begin

if (~com[3]) accum <= aluout;

end

endmodule

slide13

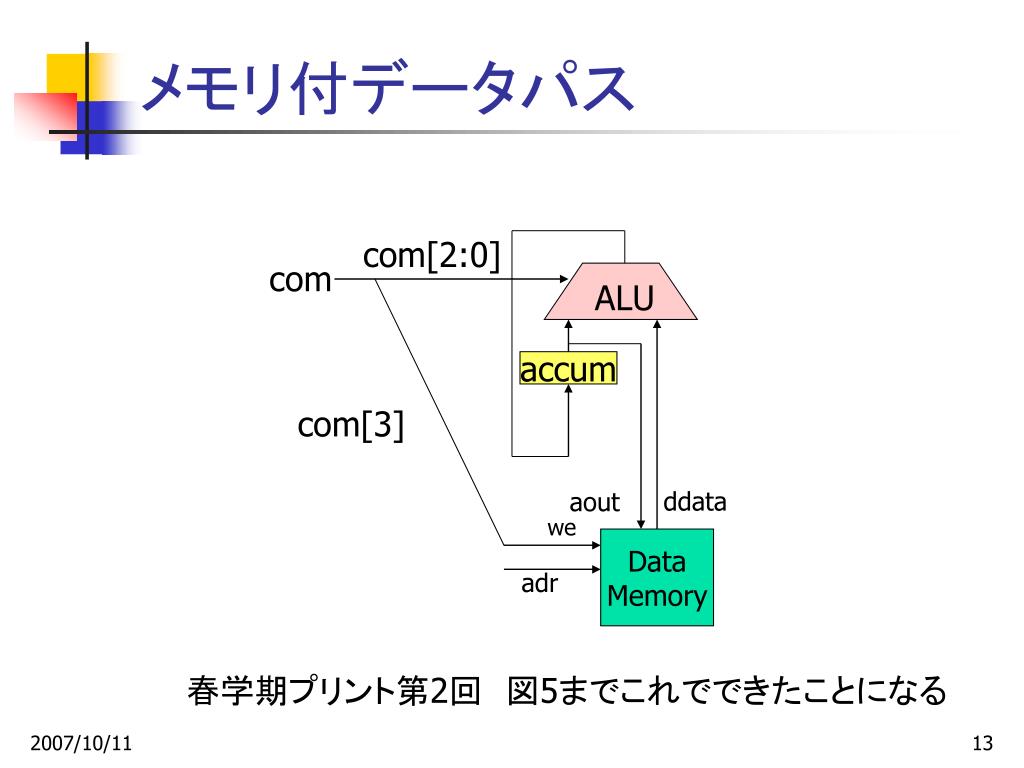

メモリ付データパス

com[2:0]

com

ALU

accum

com[3]

ddata

aout

we

Data

Memory

adr

春学期プリント第2回 図5までこれでできたことになる

slide14

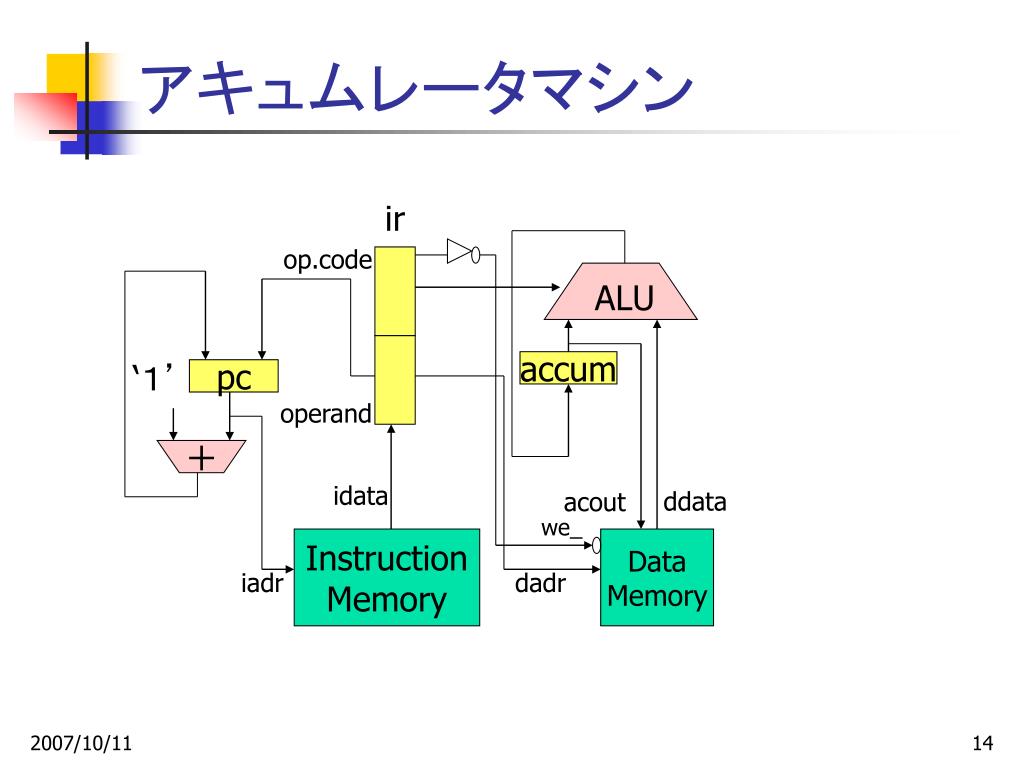

アキュムレータマシン

ir

op.code

ALU

‘1’

accum

pc

operand

idata

ddata

acout

we_

Instruction

Memory

Data

Memory

iadr

dadr

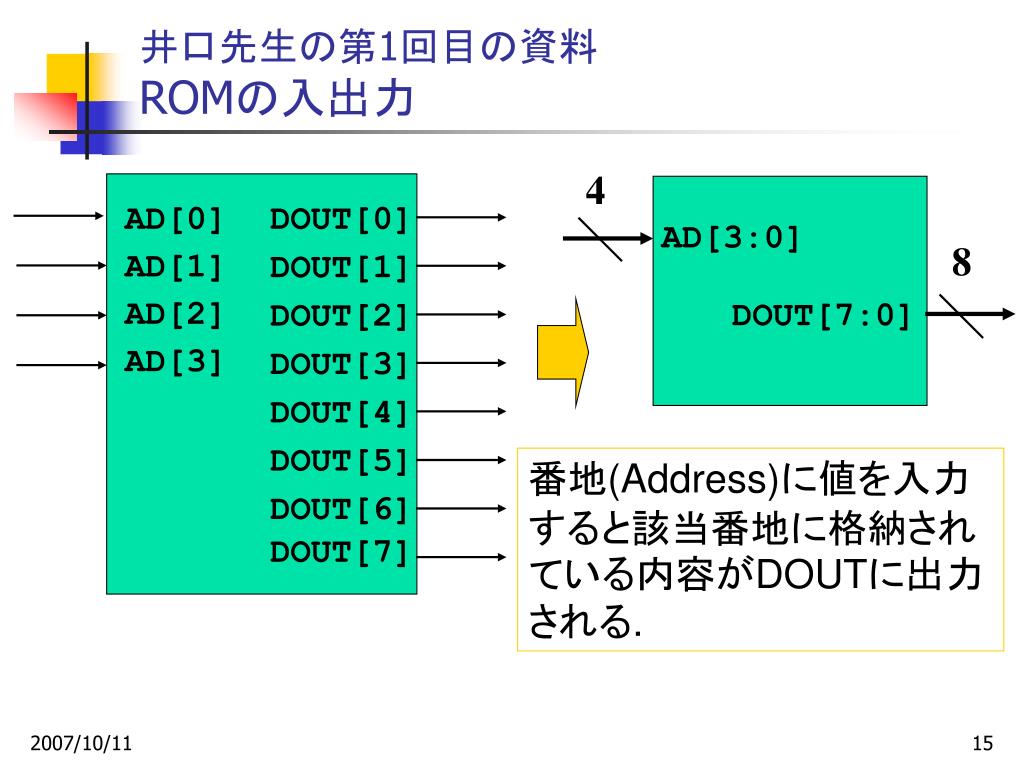

1 rom
井口先生の第1回目の資料ROMの入出力

4

AD[3:0]

8

AD[0]

DOUT[0]

DOUT[7:0]

AD[1]

DOUT[1]

AD[2]

DOUT[2]

AD[3]

DOUT[3]

DOUT[4]

DOUT[5]

DOUT[6]

DOUT[7]

番地(Address)に値を入力すると該当番地に格納されている内容がDOUTに出力される.

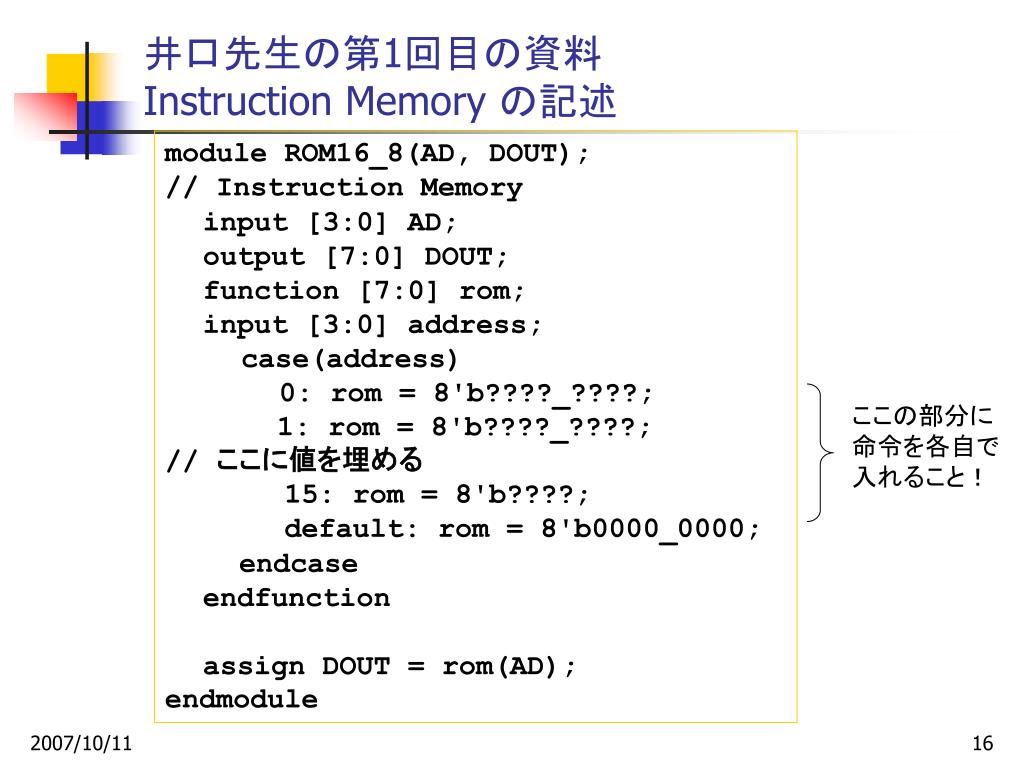

1 instruction memory
井口先生の第1回目の資料Instruction Memory の記述

module ROM16_8(AD, DOUT);

// Instruction Memory

input [3:0] AD;

output [7:0] DOUT;

function [7:0] rom;

input [3:0] address;

case(address)

0: rom = 8'b????_????;

1: rom = 8'b????_????;

// ここに値を埋める

15: rom = 8'b????;

default: rom = 8'b0000_0000;

endcase

endfunction

assign DOUT = rom(AD);

endmodule

ここの部分に

命令を各自で

入れること!

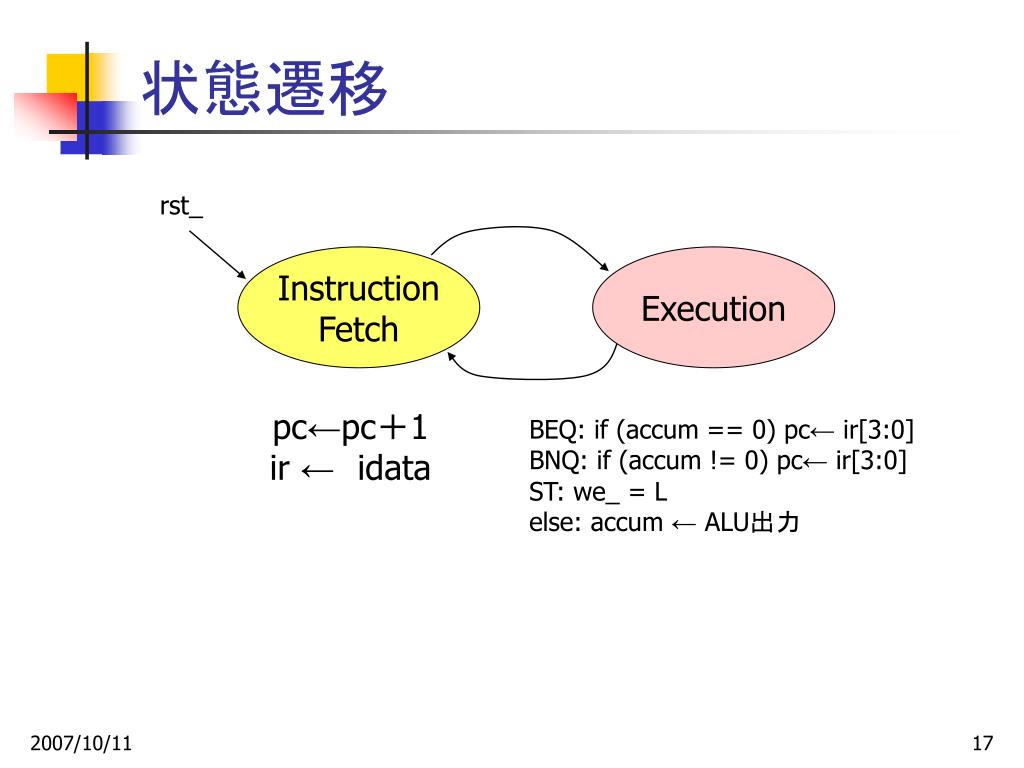

slide17
状態遷移

rst_

Instruction

Fetch

Execution

pc←pc+1

ir ←idata

BEQ: if (accum == 0) pc← ir[3:0]

BNQ: if (accum != 0) pc← ir[3:0]

ST: we_ = L

else: accum ← ALU出力

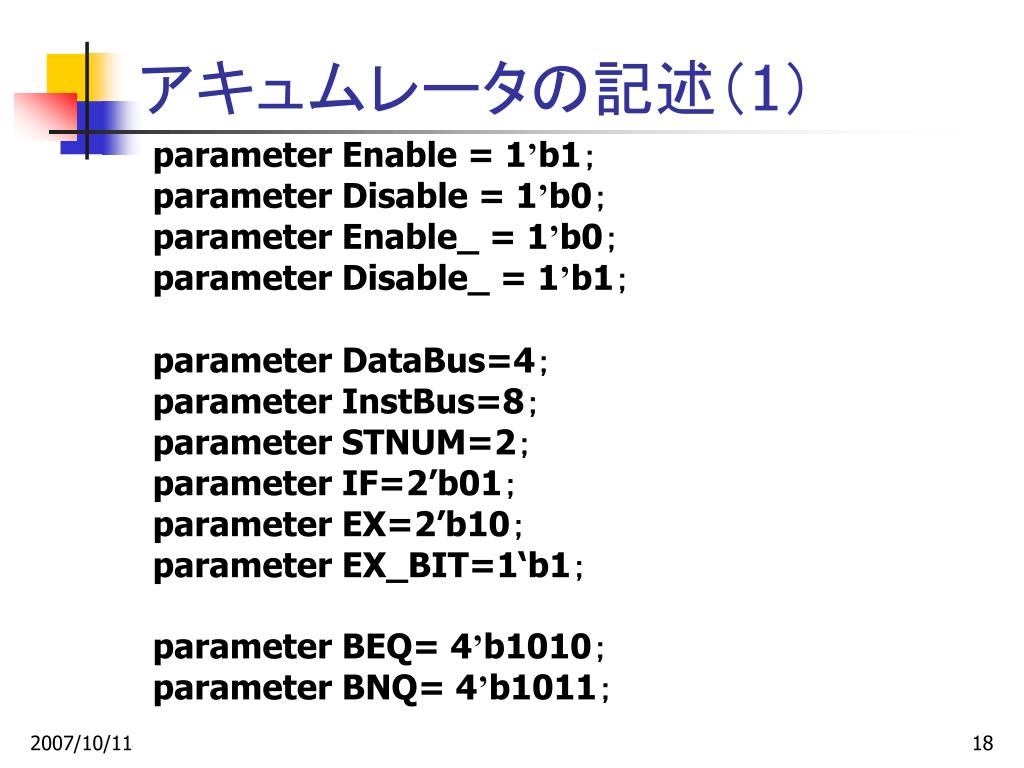

slide18
アキュムレータの記述(1)

parameter Enable = 1’b1;

parameter Disable = 1’b0;

parameter Enable_ = 1’b0;

parameter Disable_ = 1’b1;

parameter DataBus=4;

parameter InstBus=8;

parameter STNUM=2;

parameter IF=2’b01;

parameter EX=2’b10;

parameter EX_BIT=1‘b1;

parameter BEQ= 4’b1010;

parameter BNQ= 4’b1011;

slide19

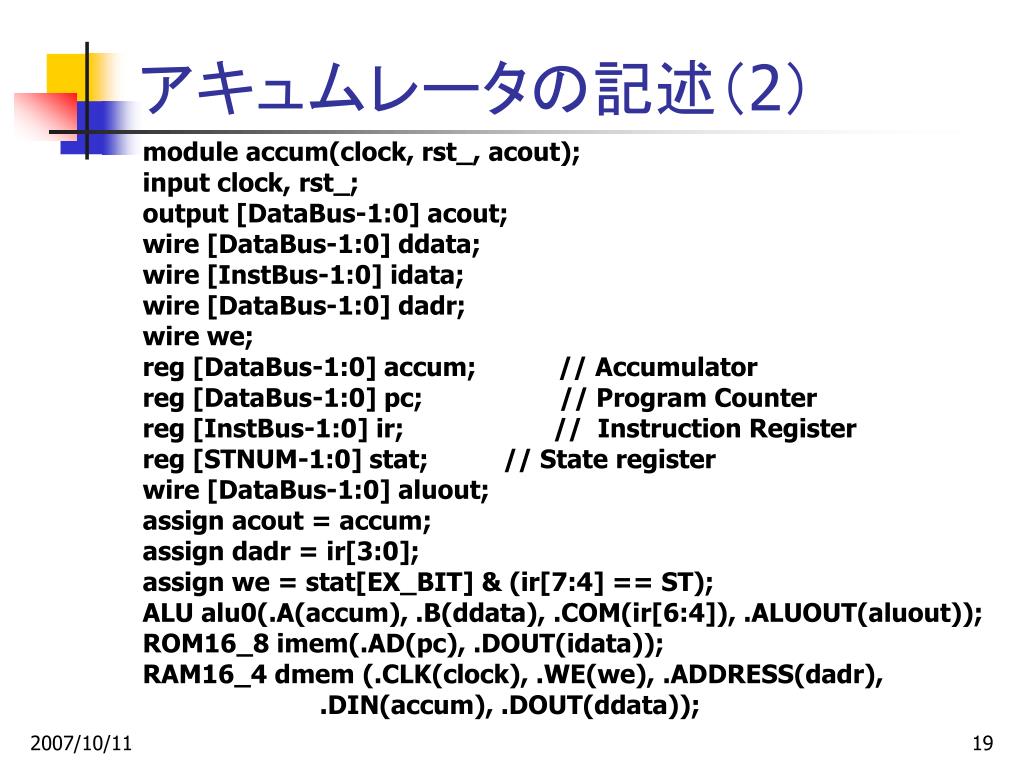

アキュムレータの記述(2)

module accum(clock, rst_, acout);

input clock, rst_;

output [DataBus-1:0] acout;

wire [DataBus-1:0] ddata;

wire [InstBus-1:0] idata;

wire [DataBus-1:0] dadr;

wire we;

reg [DataBus-1:0] accum; // Accumulator

reg [DataBus-1:0] pc;// Program Counter

reg [InstBus-1:0] ir; // Instruction Register

reg [STNUM-1:0] stat; // State register

wire [DataBus-1:0] aluout;

assign acout = accum;

assign dadr = ir[3:0];

assign we = stat[EX_BIT] & (ir[7:4] == ST);

ALU alu0(.A(accum), .B(ddata), .COM(ir[6:4]), .ALUOUT(aluout));

ROM16_8 imem(.AD(pc), .DOUT(idata));

RAM16_4 dmem (.CLK(clock), .WE(we), .ADDRESS(dadr),

.DIN(accum), .DOUT(ddata));

slide20

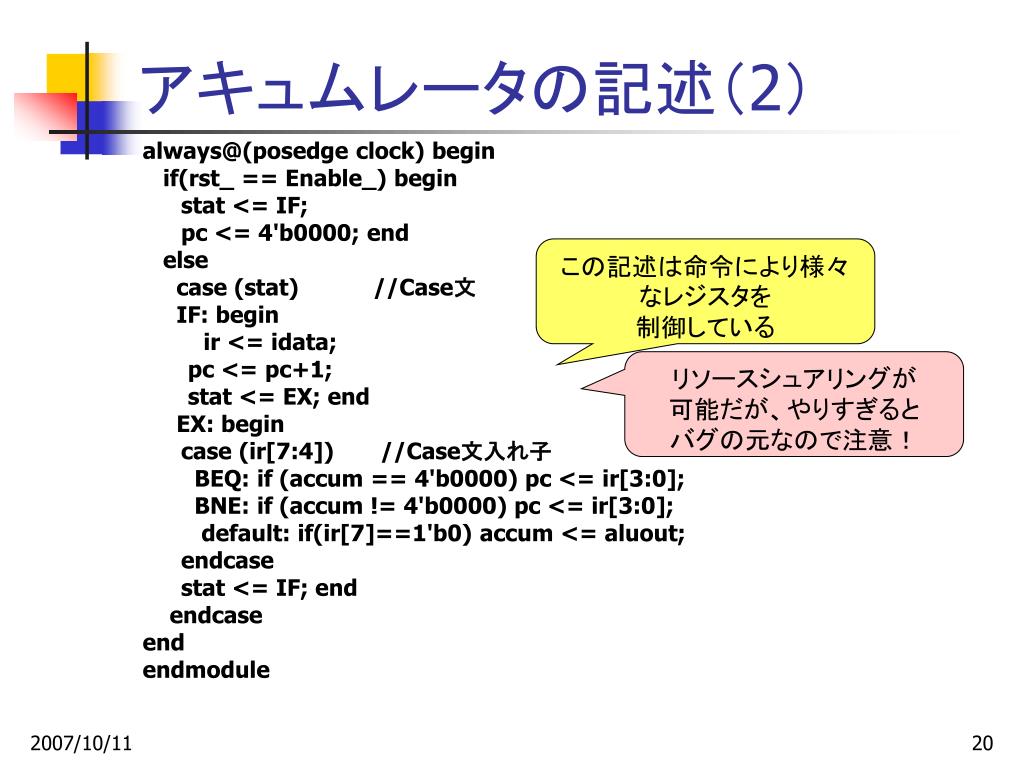

アキュムレータの記述(2)

always@(posedge clock) begin

if(rst_ == Enable_) begin

stat <= IF;

pc <= 4'b0000; end

else

case (stat) //Case文

IF: begin

ir <= idata;

pc <= pc+1;

stat <= EX; end

EX: begin

case (ir[7:4])//Case文入れ子

BEQ: if (accum == 4'b0000) pc <= ir[3:0];

BNE: if (accum != 4'b0000) pc <= ir[3:0];

default: if(ir[7]==1'b0) accum <= aluout;

endcase

stat <= IF; end

endcase

end

endmodule

この記述は命令により様々なレジスタを

制御している

リソースシュアリングが

可能だが、やりすぎると

バグの元なので注意!

slide21

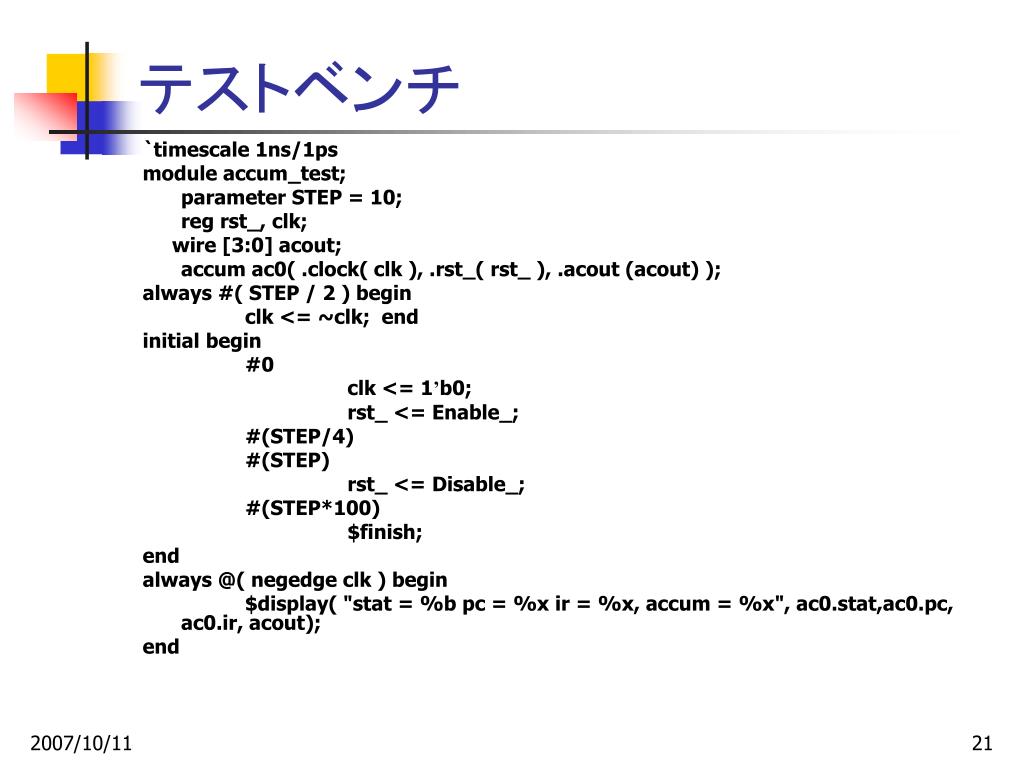

テストベンチ

`timescale 1ns/1ps

module accum_test;

parameter STEP = 10;

reg rst_, clk;

wire [3:0] acout;

accum ac0( .clock( clk ), .rst_( rst_ ), .acout (acout) );

always #( STEP / 2 ) begin

clk <= ~clk; end

initial begin

#0

clk <= 1’b0;

rst_ <= Enable_;

#(STEP/4)

#(STEP)

rst_ <= Disable_;

#(STEP*100)

$finish;

end

always @( negedge clk ) begin

$display( "stat = %b pc = %x ir = %x, accum = %x", ac0.stat,ac0.pc, ac0.ir, acout);

end

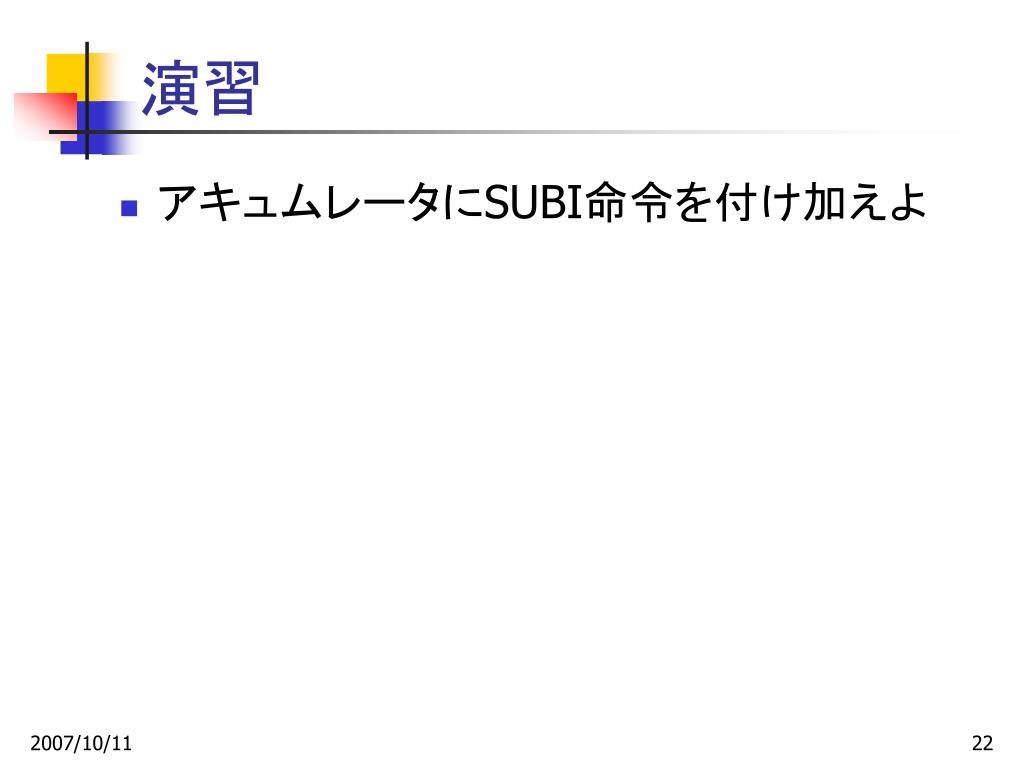

slide22
演習
  • アキュムレータにSUBI命令を付け加えよ
